LIETOŠANAS INSTRUKCIJA P5735SS Emos

Drošības norādījumi un brīdinājumi 2

Tehniskā specifikācija....3

Apraksts 4

Uzstādīšana un montāža....6

Mobilā lietotne....8

Vadība un funkcijas ....10

Problēmu novēršanas BUJ....13

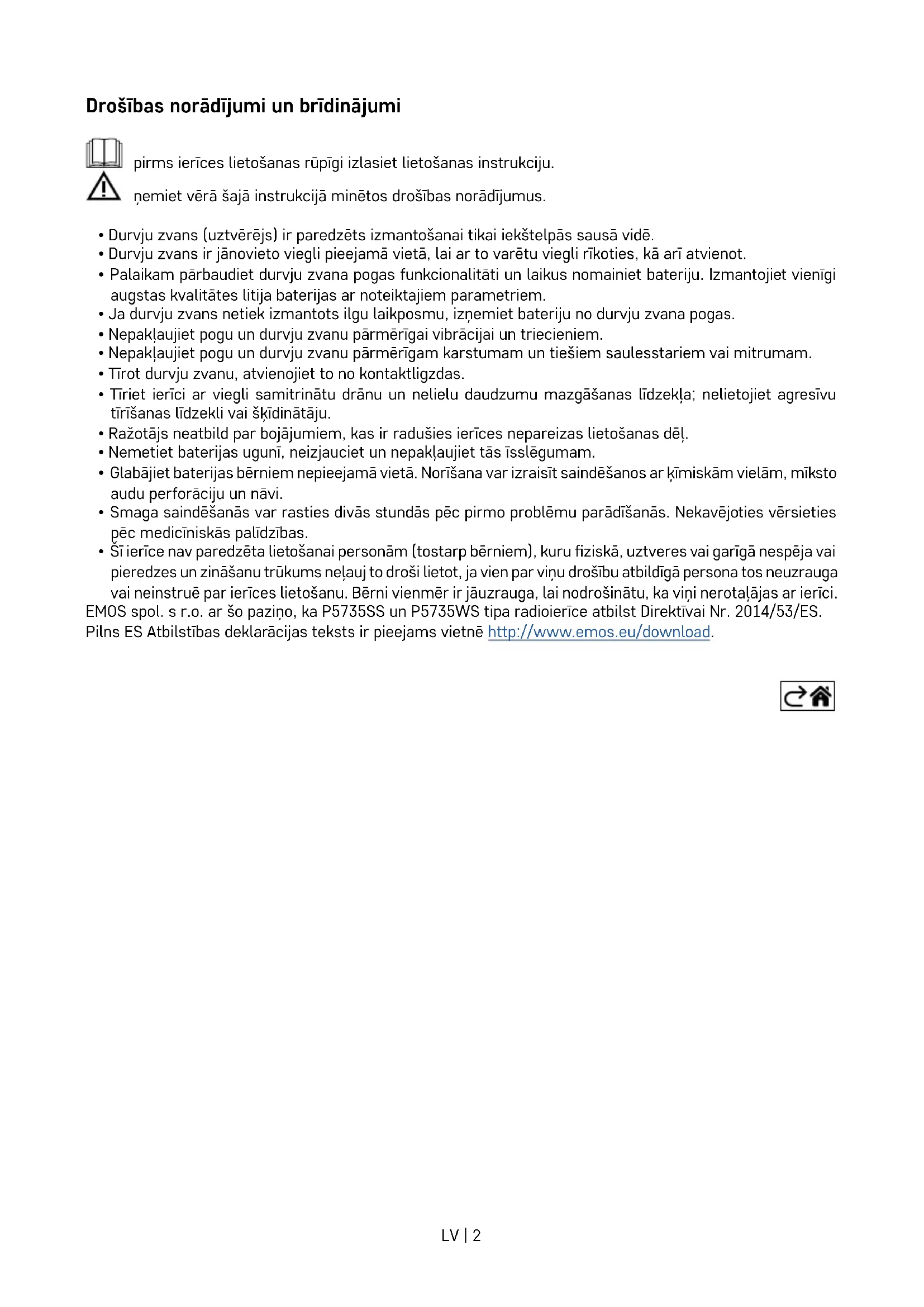

Drošības norādījumi un brīdinājumi

pirms ierīces lietošanas rūpīgi izlasiet lietošanas instrukciju.

ņemiet vērā šajā instrukcijā minētos drošības norādījumus.

• Durvju zvans (uztvērējs) ir paredzēts izmantošanai tikai iekštelpās sausā vidē.
• Durvju zvans ir jānovieto viegli pieejamā vietā, lai ar to varētu viegli rīkoties, kā arī atvienot.
• Palaikam pārbaudiet durvju zvana pogas funkcionalitāti un laikus nomainiet bateriju. Izmantojiet vienīgi augstas kvalitātes litija baterijas ar noteiktajiem parametriem.

- Ja durvju zvans netiek izmantots ilgu laikposmu, iznemiet bateriju no durvju zvana pogas.

- Nepaklaujiet pogu un durvju zvanu pārmērīgai vibrācijai un triecieniem.

- Nepaklaujiet pogu un durvju zvanu pārmērīgam karstumam un tiešiem saulesstariem vai mitrumam.

- Tirot durvju zvanu, atvienojiet to no kontaktligzdas.

- Tīriet ierīci ar viegli samitrinātu drānu un nelielu daudzumu mazgāšanas līdzekļa; nelietojiet agresīvu tīrīšanas līdzekli vai škīdinātāju.

- Ražotājs neatbild par bojājumiem, kas ir radušies ierīces nepareizas lietošanas dēl.

- Nemetiet baterijas ugunī, neizjauciet un nepakļaujiet tās īsslēgumam.

- Glabājiet baterijas bērniem nepieejamā vietā. Norīšana var izraisīt saindēšanos ar kīmiskām vielām, mīksto audu perforāciju un nāvi.

- Smaga saindēšanās var rasties divās stundās pēc pirmo problēmu parādīšanās. Nekavējoties vērsieties pēc medicīniskās palīdzības.

- Šī ierīce nav paredzēta lietošanai personām (tostarp bērniem), kuru fiziskā, uztveres vai garīgā nespēja vai pieredzes un zināšanu trūkums neļauj to droši lietot, ja vien par viņu drošību atbildīgā persona tos neuzrauga vai neinstruē par ierīces lietošanu. Bērni vienmēr ir jāuzrauga, lai nodrošinātu, ka viņi nerotalājas ar ierīci.

EMOS spol. s r.o. ar šo paziņo, ka P5735SS un P5735WS tipa radioierīce atbilst Direktīvai Nr. 2014/53/ES.

Pilns ES Atbilstības deklarācijas teksts ir pieejams vietnē http://www.emos.eu/download.

Tehniskā specifikācija

Raidīšanas attālums: līdz 150 m atklātā vietā (apbūvētā teritorijā var samazināties līdz vienai piektdalai)

Poga: ūdensizturīga; IP44 korpusa aizsardzības pakāpe

Zvana un pogu savienošana pārī: pašmācības funkcija

Pārī savienošanas kapacitāte: ne vairāk kā asto- nas pogas uz vienu zvanu, ne vairāk kā divas pogas uz vienu zvanu lietotnē EMOS GoSmart.

Zvana signālu skaits: 52

Raidišanas frekvence: 433,92 MHz, ne vairāk kā 10 mW e.r.p. (efektīvā izstarotā jauda)

Zvana strāvas padeves avots:

230 V mainstrāva/50 Hz

Pogas strāvas padeves avots: viena 3 V baterija (tips CR2032, iekļauta komplektācijā)

Komplektācijā ir iekļauta abpusējā līmlente.

Apraksts

Zvana apraksts

1 - zvana LED
2 - skalrunis
3 – skaluma iestatišanas poga
4 – zvana signāla iestatīšanas poga

1 2 3 4 5

Pogas apraksts

1 - zvana poga
2 - pogas LED
3 – tehnisko datu plāksnītes vāciņš
4 – caurums bateriju nodalijuma vāciņa atvēršanai
5 – montāžas paliktnis

Uzstādīšana un montāža

Pogas savienošana pārī ar zvanu

1. Pievienojiet durvju zvanu 230 V AC/50 Hz kontaktligzdai.
2. Pēc tam nospiediet un turiet zvana pogu savienošanai pārī aptuveni piecas sekundes.
3. ledegsies zvana LED gaisma; atlaidiet 📋 pogu. Zvans automātiski pārslēgsies uz pašmācības režīmu, kas ilgst 25 sekundes.

Šajā laikā nospiediet zvana pogu. Atskanēs zvana signāls un poga būs savienota pārī ar zvanu.

Tas automātiski pārtrauc pašmācības režīmu.

1. Lai savienotu pārī vairākas pogas, atkārtojiet procedūru katrai pogai, sākot ar 1. darbību.

Piezīme. Zvanam ir iekšējā atmiņa, kurā tas uzglabā pašlaik pārī savienoto pogu kodus strāvas padeves pārtraukuma gadījumam. Tādējādi pēc strāvas padeves pārtraukuma pogu savienošana pārī nav jāveic no jauna.

Pārī savienotu pogu atmiņas dzēšana

Nospiediet un turiet zvana pogu savienošanai pārī

Pieslēdziet zvanu kontaktligzdai.

Zvana LED gaisma iedegsies pēc aptuveni piecām sekundēm. Atlaidiet pogu 📄LED gaisma izslēgsies.

Tiks izdzēsta visu pārī savienoto pogu atmiņa, tostarp lietotnē esošās pogas.

Durvju zvana (raidītāja) pogas ierīkošana

1. levietojiet bateriju pogā; skatiet turpmāk "Pogas baterijas nomaina".
2. Sāciet, veicot pogas savienošanu pārī ar zvanu.
3. Pirms uzstādīšanas pārbaudiet, vai komplekts labi darbojas izvēlētajā vietā.

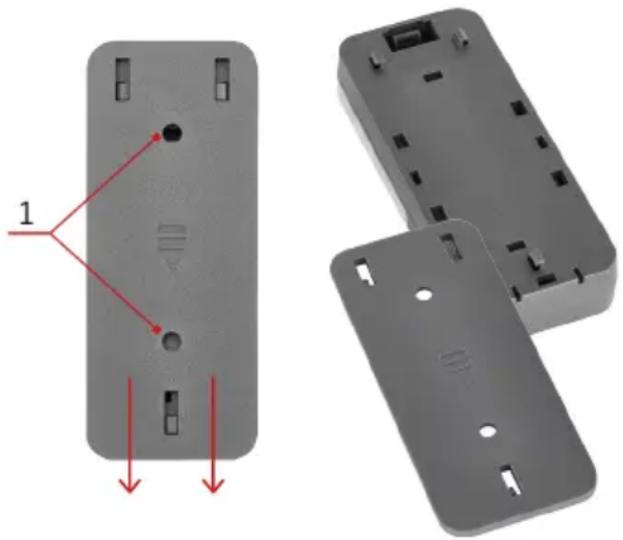

4. Noņemiet montāžas paliktni no bateriju nodalījuma vāciņa; skatiet 3. attēlu.

1. Ar divpusējo līmlenti (iekļauta komplektācijā) vai divām skrūvēm (nav iekļautas komplektācijā) piestipriniet montāžas paliktņa aizmugurējo daļu pie sienas. Lai gan poga ir izturīga pret laikapstākļiem, izvēlieties vietu, kur tā ir aizsargāta, piemēram, sienas nišu.
2. Uzlieciet montāžas paliktni atpakal uz pogas.
3. Nospiediet pogu, lai zvans zvanītu. Nospiežot pogu, tiek ieslēgts LED apgaismojums. Tas norāda, ka poga ir nosūtījusi radiosignālu. Zvans atskaņo izvēlēto zvana signālu.

Piezīme. Durvju zvana pogu (raidītāju) bez problēmām var izvietot uz koka vai ṣieģeļu sienas. Tomēr nekad nenovietojiet pogu tieši uz metāla priekšmetiem vai metālus saturošiem materiāliem, piemēram, plastmasas logiem vai durvīm ar metāla rāmi. Šādos gadījumos raidītājs nedarbosies pareizi.

Zvana (uztvērēja) ierīkošana

1. Zvans ir paredzēts lietošanai tikai iekštelpās. Darbības laikā tam ir jābūt pievienotam 230 V mainstrāvas/50 Hz kontaktligzdai un ap to ir jābūt brīvai vietai, lai tam vienmēr varētu pieklūt.
2. Raidīšanas attālumu (ne vairāk kā 150 m) ietekmē vietējie apstākļi, piemēram, sienu skaits, caur kurām tiek raidīts signāls, durvju metāla rāmji un citi elementi, kas ietekmē radiosignālu raidīšanu (līdzīgā frekvencē darbojošos radioierīču, piemēram, bezvadu termometru, vārtu darbības vadības u. c., klātbūtne). Šo faktoru dēl raidīšanas attālums var krasi mazināties.

Zvana signāla izvēle

1. Vairākkārt nospiediet zvana nomainas pogu ἀvai, kas atrodas uz zvana.
2. Katreiz, nospiežot pogu, tiks atskanots atškirīgs zvana signāls. Tiks izmantots zvana signāls, kas tika atskanots pēdējais.

Zvana skaluma iestatīšana

Var iestatīt piecus skaluma līmeņus.

Vairākkārt nospiediet zvana pogu 📄 Katra nospiešanas reize maina skalumu (100 % – 75 % – 50 % – 25 % – 0 %). 0 % līmenī zvana signālu norāda tikai mirgojoša LED gaisma.

Pogas baterijas maina

Mobilā lietotne

Lejupielādējiet savā ierīcē lietotni EMOS GoSmart.

Ja jau esat izmantojis šo lietotni, nospiediet pogu "Pieteikties".

Ja neesat, pieskarieties pogai "Reğistrēties" un registrējieties.

Savienošana pārī ar lietotni

lespraudiet zvanu 230 V mainstrāvas/50 Hz kontaktligzdā; sāks mirgot zvana LED gaisma.

LED gaisma nemirgo, ilgi spiediet vai pogu – aptuveni piecas sekundes.

Lietotnē pieskarieties Add Device (Pievienot ierīci).

Pieskarieties GoSmart sarakstam kreisajā pusē un ikonai Doorchime silver P5735SS/Doorchime white P5735WS.

Izpildiet lietotnē sniegtās norādes un ievadiet sava 2,4 GHz Wi-Fi tīkla nosaukumu un paroli.

Savienošana ar lietotni tiks pabeigta divās minūtēs, LED gaisma beigs mirgot.

Piezīme. Ja ierīci neizdodas savienot pārī, atkārtojiet procesu. 5 GHz Wi-Fi tīkli nav piemēroti.

10:41 Dxorchime Button 1 Button 2 3 4 5

Vadība un funkcijas

Lietotnes izvēlne

1 - zvanu vēsture
2 – pogas iestatījumi
3 – paplašinātie iestatījumi
4 – pogas savienošana pārī ar lietotni
5 – zvana paziņojumu iestatījumi

1537 Button 1 6 5 7 4 3 A B C D E 2 1 Save

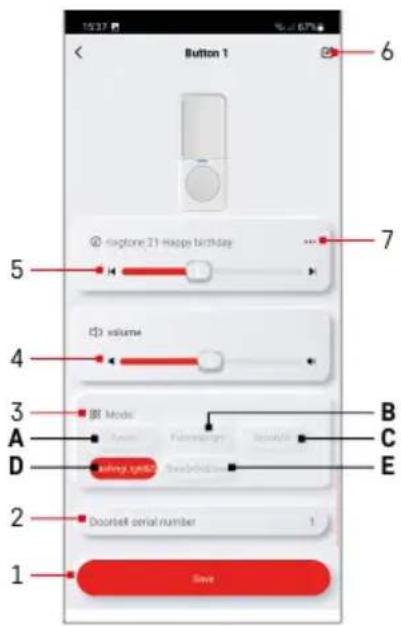

Pogas iestatijumi

1 – saglabāt iestatījumus
2 - pogas kārtas numurs
3 – zvana režima iestatijumi (šis iestatijums attiecas tikai uz lietotnē pārī savienotajām pogām).
4 – skaluma iestatijumi (šis iestatijums attiecas tikai uz lietotnē pārī savienotajām pogām).
5 – zvana signāla iestatījumi (šis iestatījums attiecas tikai uz lietotnē pārī savienotajām pogām).
6 – pogas pārdēvēšana
7 - zvana signālu saraksts

Zvanīšanas režīma iestatījumi

Katrai ar lietotni pārī savienotajai pogai var iestatīt atškīrīgu zvanīšanas režīmu.

A – tikai skañas signalizācija
B – tikai gaismas signalizācija
C - tikai gaismas signalizācija + pastāvīgi deg LED gaisma
D - skañas + gaismas signalizācija
E – skañas un gaismas signalizācija + pastāvīgi deg LED gaisma

Saglabājiet iestatījumu ar apakšā esošo pogu.

Skaluma iestatijumi

Katrai ar lietotni pārī savienotajai pogai var iestatīt atšķirīgu skalumu.

Var iestatīt piecus skaluma līmenus.

Regulējiet skaļumu, izmantojot slīdni vai kreisā/labā skaļruņa ikonu (100 % - 75 % - 50 % - 25 % - 0 %). 0 % līmenī zvana signālu norāda tikai mirgojoša LED gaisma.

Saglabājiet iestatījumu ar apakšā esošo pogu.

Zvana signāla iestatījumi

Varat iestatīt atškīrīgu zvana signālu katrai ar lietotni pārī savienotajai pogai, lai labāk noteiktu, kura poga ir nospiesta, lai iedarbinātu durvju zvanu.

lestatiet zvana signālu, izmantojot slīdni vai bultiņas ikonu pa kreisi/pa labi.

Saglabājiet iestatījumu ar apakšā esošo pogu.

Pogas savienošana pārī ar zvanu lietotnē

Pieskarieties ikonai; poga automātiski pārslēgsies uz pašmācības režīmu, kas ilgst 30 sekundes.

Šajā laikā nospiediet zvana pogu. Atskanēs zvana signāls un poga būs savienota pārī ar zvanu lietotnē.

Tas automātiski pārtrauc pašmācības režīmu.

Lai savienotu pārī vēl vienu pogu, atkārtojiet šo procesu.

Lietotnē var savienot ne vairāk kā divas pogas.

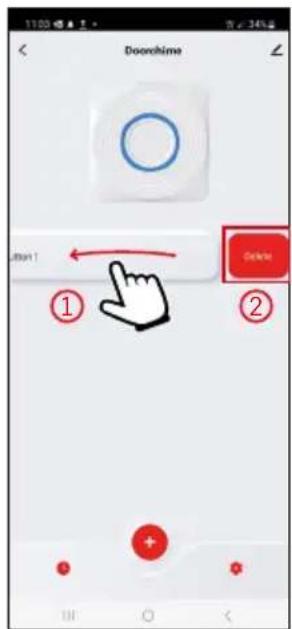

Pārī savienotu pogu atmiņas dzēšana

Pārvelciet izvēlēto pogu uz kreiso pusi ① un apstipriniet dzēšanu . ②

Zvana paziņojumu iestatījumi

1 – aktivizēt paziņojumu rādīšanu par pogas nospiešanu

Paplašinātie iestatījumi

• Device Information (informācija par ierīci) – pamatinformācija par ierīci
• Tap-To-Run and Automation (pieskarties, lai palaistu, un automatizācija) - ierīcei piešķirtās ainas un automātiskās iespējas
• Create Group (izveidot grupu) – izveido līdzīgu ierīču grupu
• Check Device Network (ierīces tīkla pārbaude) – Wi-Fi tīkla tests
• Share Device (koplietot ierīci) – kopīgo ierīces vadību ar citu personu
• Offline Notification (bezsaistes paziņojums) – ziņo, ja ierīce ir bezaasistē ilgāk nekā astoņas stundas (piemēram, strāvas padeves pārtraukums)
• Help Center (palīdzības centrs) – parāda biežāk uzdotos jautājumus un to risinājumus, kā arī nodrošina iespēju nosūtīt jautājumu/priekšlikumu/atsauksmi tieši mums
• Add to Home Screen (pievienot sākuma ekrānam) – tālruṇa sākuma ekrānā pievieno ierīces ikonu
• Device Update (atjaunināt ierīci) – atjaunina ierīci
• Remove Device (nonemt ierīci) – atvieno ierīces pāra savienojumu

Problēmu novēršanas BUJ

Zvans nezvana

- lespējams, durvju zvans atrodas ārpus uztveršanas zonas.

- Mainiet attālumu starp pogu un durvju zvanu; attālumu var ietekmēt vietējie apstākli.

- lespējams, pogas baterija ir izlādējusies.

- Nomainiet bateriju. Pārliecinieties, ka tiek ievērota pareizā polaritāte.

- Savienojiet pārī pogu ar zvanu no jauna.

• Zvanam nav strāvas padeves.

- Pārliecinieties, ka zvans ir pareizi pieslēgts kontaktligzdai un ka barošana ir ieslēgta, kā arī, ka savie-nojuma drošinātājs/jaudas slēdzis ir ieslēgts.
