HASZNÁLATI ÚTMUTATÓ P5735SS Emos

HU Vezeték nélküli csengő

SI Brezžični zvonec

HU | Vezeték nélküli csengő

Biztonsági előírások és figyelmeztetések 2

Müszaki jellemzők....3

Leírás....4

Felszerelés és telepítés 6

Mobilalkalmazás....8

Vezérlés és funkciók 10

Hibaelhárítási GYIK....13

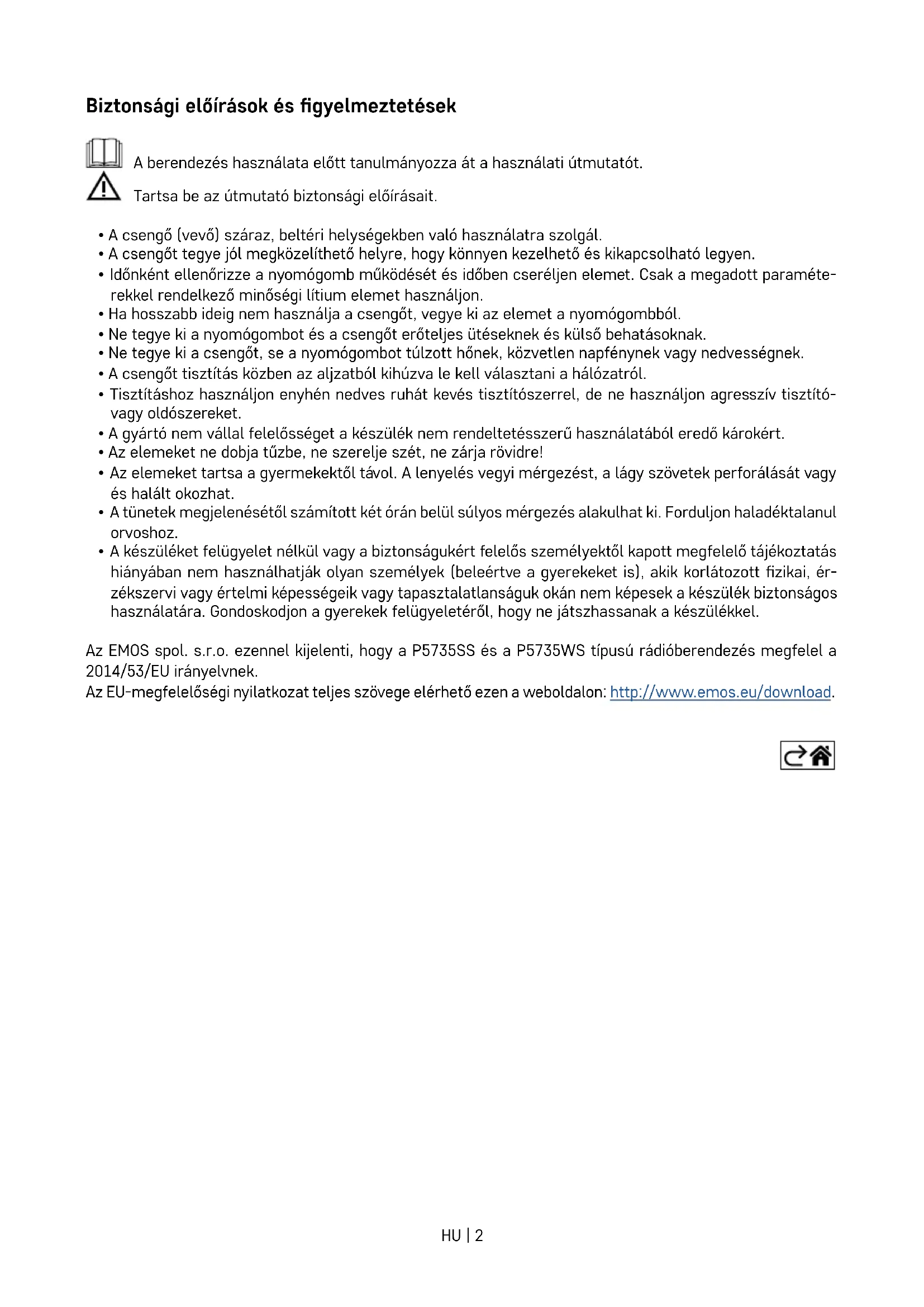

Biztonsági előírások és figyelmeztetések

A berendezés használata előtt tanulmányozza át a használati útmutatót.

Tartsa be az útmutató biztonsági előírásait.

• A csengő (vevő) száraz, beltéri helységekben való használatra szolgál.
• A csengőt tegye jól megközelíthető helyre, hogy könnyen kezelhető és kikapcsolható legyen.
• Idönként ellenőrizze a nyomógomb működését és időben cseréljen elemet. Csak a megadott paraméterekkel rendelkező minőségi lítium elemet használjon.

- Ha hosszabb ideig nem használja a csengőt, vegye ki az elemet a nyomógombból.

- Ne tegye ki a nyomógombot és a csengőt erőteljes ütéseknek és külső behatásoknak.

- Ne tegye ki a csengőt, se a nyomógombot túlzott hőnek, közvetlen napfénynek vagy nedvességnek.

- A csengőt tisztítás közben az aljzatból kihúzva le kell választani a hálózatról.

- Tisztításhoz használjon enyhén nedves ruhát kevés tisztítószerrel, de ne használjon agresszív tisztítóvagy oldószereket.

- A gyártó nem vállal felelősséget a készülék nem rendeltetésszerű használatából eredő károkért.

- Az elemeket ne dobja tűzbe, ne szerelje szét, ne zárja rövidre!

- Az elemeket tartsa a gyermekektől távol. A lenyelés vegyi mérgezést, a lágy szövetek perforálását vagy és halált okozhat.

- A tünetek megjelenésétől számított két órán belül súlyos mérgezés alakulhat ki. Forduljon haladéktalanul orvoshoz.

- A készüléket felügyelet nélkül vagy a biztonságukért felelős személyektől kapott megfelelő tájékoztatás hiányában nem használhatják olyan személyek (beleértve a gyerekeket is), akik korlátozott fizikai, érzékszervi vagy értelmi képességeik vagy tapasztalatlanságuk okán nem képesek a készülék biztonságos használatára. Gondoskodjon a gyerekek felügyeletéről, hogy ne játszhassanak a készülékkel.

Az EMOS spol. s.r.o. ezennel kijelenti, hogy a P5735SS és a P5735WS típusú rádióberendezés megfelel a 2014/53/EU irányelvnek.

Az EU-megfelelőségi nyilatkozat teljes szövege elérhető ezen a weboldalon: http://www.emos.eu/download.

Müszaki jellemzők

Rádió hatótávolsága: akár 150 m szabad téren (ez épületen belül akár az ötödére is csökkenhet)

Nyomógomb: vízálló; IP44 védettség

A csengő párosítása a nyomógombokkal: „öntanuló“ funkció

Párosítási kapacitás: 1 csengőhöz legfeljebb 8 nyomógomb, EMOS GoSmart alkalmazásban 1 csengőhöz legfeljebb 2 nyomógomb rendelhető

Dallamok száma: 52

Átviteli frekvencia: 433,92 MHz, max. 10 mW e. r. p.

Csengő tápellátása: 230 V AC/50 Hz

Nyomógomb tápellátása: 1× 3 V CR2032 típusú elem

A csomag tartalma: kétoldalú ragasztószalag

Leírás

A csengő leírása

1 - a csengő LED-je
2 - hangszóró
3 – hangerőszabályozó gomb
4 – dallamválasztó gomb

1 2 3 4 5

A nyomógomb leírása

1 - csengögomb
2 - a nyomógomb LED-je
3 - névtábla burkolata
4 - elemtároló rekesz fedele
5 - szerelőalátét

Felszerelés és telepítés

A nyomógomb párosítása a csengővel

1. Dugja be a csengőt egy 230 V AC/50 Hz konnektorba.
2. Ezután a nyomógombon nyomja hosszan (kb. 5 másodpercig) a párosítás gombot.
3. Ha a csengő LED-je kigyullad, engedje el a gombot. A csengő „self-learning“ (öntanuló) párosítási üzemmódba lép, amely kb. 25 másodpercig tart.

Ez idő alatt nyomja meg a csengő nyomógombot, és ha a csengő megszólal, megtörtént a gomb párosítása a csengővel.

Ezzel automatikusan lezárul az „self-learning“ (öntanuló) üzemmód.

1. Több nyomógomb párosításához ismételje meg az összes lépést az egyes gombokkal az 1. ponttól kezdve. Megj.: Áramszünet esetén a csengő belső memóriában tárolja az éppen párosított gombok kódjait. Ezért áramkimaradás után nem szükséges a párosítást újra elvégezni.

A párosított nyomógombok törlése a memóriából

A nyomógombon tartsa lenyomva a párosítás gombot

Dugja be a csengőt a konnektorba.

Kb. 5 másodperc múlva a csengő LED-je kigyullad, ekkor engedje el a gombot, a LED kialszik.

A párosított nyomógombok memóriája (az alkalmazás gombjait is beleértve) törlésre került.

A csengő nyomógomb (adó) felszerelése

1. Helyezze be az elemet a nyomógombba, l. alább az „A nyomógomb elemének cseréje“ című szakaszt.
2. Először végezze el a nyomógomb párosítását a csengővel.
3. A felszerelés előtt ellenőrizze, hogy a rendszer megbízhatóan működik-e a kívánt helyen.

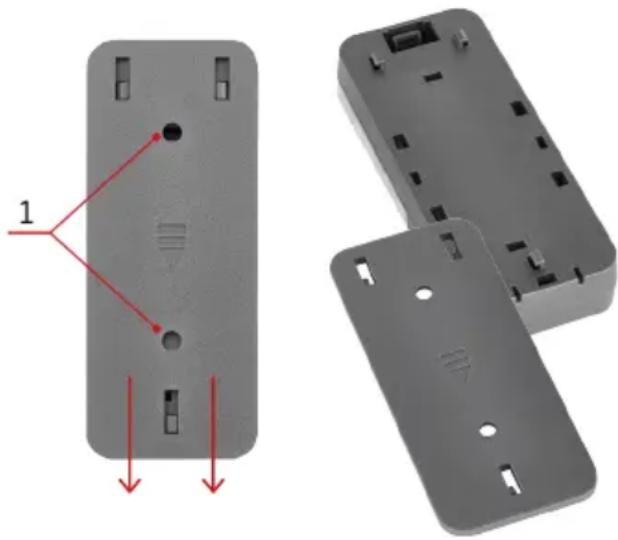

4. Távolítsa el a szerelő alátétet az elemtartó fedeléről.

1. A szerelőalátét hátulját rögzítse a falra kétoldalas ragasztószalaggal (tartozék) vagy két csavarral (nem tartozék). Bár a gomb időjárásálló, helyezze el úgy, hogy védve legyen az időjárás viszontagságaitól, pl. egy falmélyedésbe.
2. Helyezze vissza a nyomógombot a szerelőalátétre.
3. A nyomógombot megnyomva csengessen. A gomb megnyomását a nyomógomb LED-je nyugtázza, amely azt jelzi, hogy a gomb rádiójelet adott le. A csengő lejátssza a választott dallamot.

Megjegyzés: A nyomógomb (adó) könnyen felszerelhető fa vagy tégla falra. Sose szerelje azonban a gombot közvetlenül fémtárgyakra vagy fémet tartalmazó anyagokra, például fémkeretes műanyag nyílászárókra. Előfordulhat, hogy az adó nem fog megfelelően működni.

A csengő (vevő) felszerelése

1. A csengő kizárólag beltéren használható. A működéshez 230 V AC/50 Hz konnektorba kell bedugni úgy, hogy legyen körülötte tér, és mindig jól megközelíthető legyen.
2. A rádió hatósugarát (ami max. 150 m) befolyásolják a helyi adottságok, például a falak száma, amelyeken keresztül a jelnek át kell haladnia, fém ajtókeretek és egyéb elemek (úm. más, hasonló frekvencián működő rádióadók, pl. vezeték nélküli hőmérők, kapunyitók stb.), amelyek hatással vannak a rádiójel terjedésére. Ezen tényezők következtében a hatótávolság jelentősen csökkenhet.

Csengődallam kiválasztása

1. A csengőn nyomja meg ismételten a vagy dellamválasztó gombot.
2. Minden gombnyomásra másik dallam szólal meg és az utoljára hallható lesz a beállított dallam.

Csengetés hangerejének beállítása

5 hangerőszint állítható be.

A csengőn nyomja meg ismételten a 📄ombot. Minden egyes lépéssel megváltoztatja a csengő hangerejét (100 % – 75 % – 50 % – 25 % – 0 %). 0 % esetén csak a csengő LED-je fog villogni.

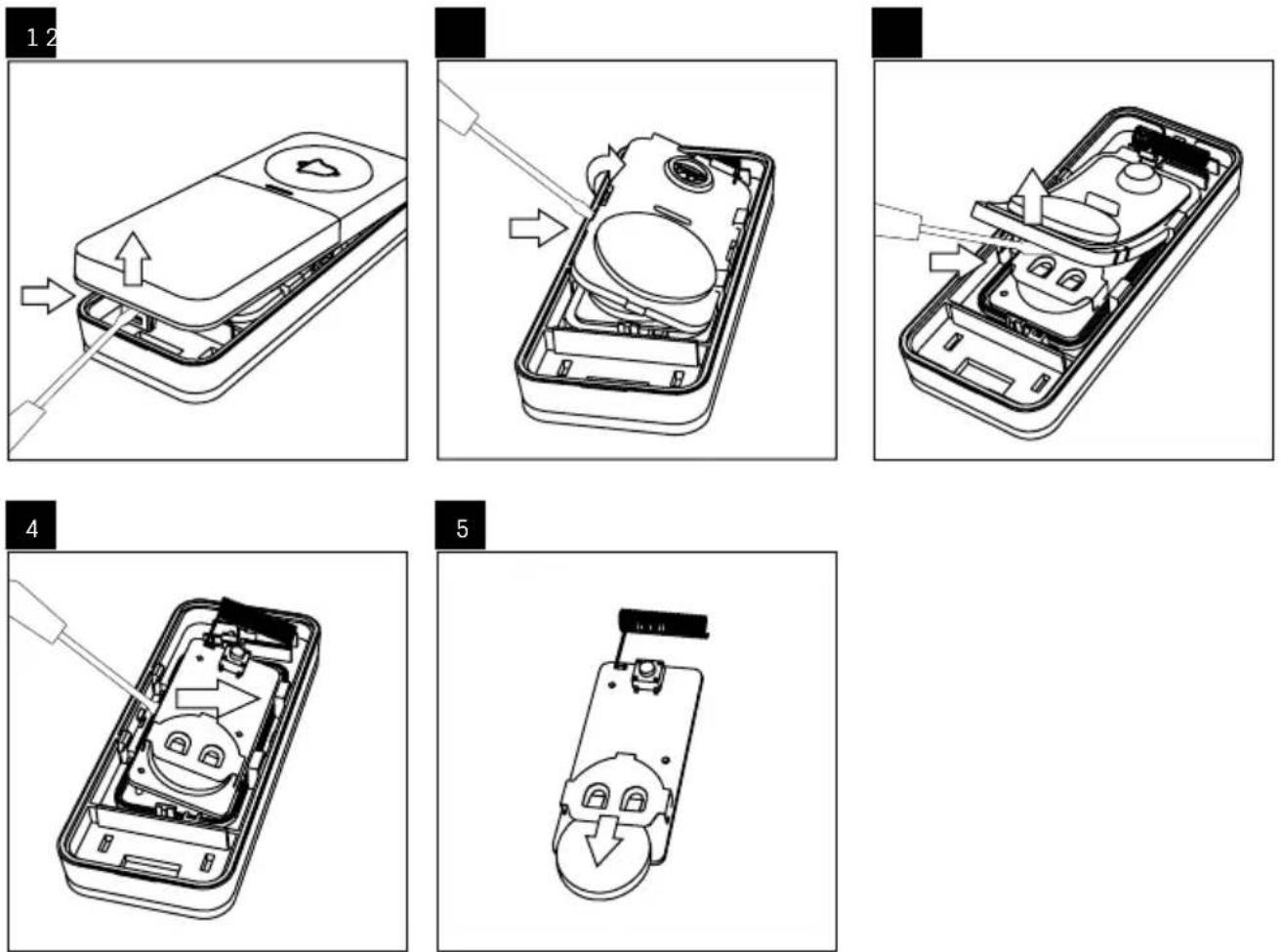

Az elem cseréje a nyomógombban

Mobilalkalmazás

A csengő iOS vagy Android rendszerű mobilalkalmazással vezérelhető. Töltse le az „EMOS GoSmart“ alkalmazást a készülékére. Koppintson a „Bejelentkezés“ gombra, ha már használja az alkalmazást. Ellenkező esetben koppintson a „Regisztráció“ gombra a regisztráláshoz.

Párosítás az alkalmazással

Dugja be a csengőt egy 230 V AC/50 Hz konnektorba, a csengő LED-je villog.

Ha a LED nem villog, nyomja hosszan (kb. 5 másodpercig) a vagy a vagy gombot.

Az alkalmasában koppintson az „Eszköz hozzáadása“ lehetőségre.

Koppintson a GoSmart listára a bal oldalon, majd koppintson ezüst csengő esetében a Doorchime silver P5735SS vagy fehér csengő esetében a Doorchime white P5735WS ikonra

Kövesse az alkalmazás utasításait és adja meg a 2,4 GHz-es wifi hálózat nevét és jelszavát.

2 percen belül megtörténik a párosítás az alkalmazással, a LED abbahagyja a villogást.

Megjegyzés: Ha nem sikerül a berendezést párosítani, ismételje meg a folyamatot. Az 5 GHz-es wifi hálózat nem támogatott.

10:41 Dxorchime 2 Button 1 3 4 5 1 + - +

Vezérlés és funkciók

Az alkalmazás menüje

1 – csengetési előzmények
2 - a nyomógomb beállításai
3 – speciális beállítások
4 - nyomógomb párosítása az alkalmazással
5 – csengetési értesítés beállítása

15:37 Button 1 6 5 ringtone 21-Happy birthday 7 4 volume 3 Mode A B C D Shiny_### Shiny/#### E 2 Doorself serial number 1 1 Save

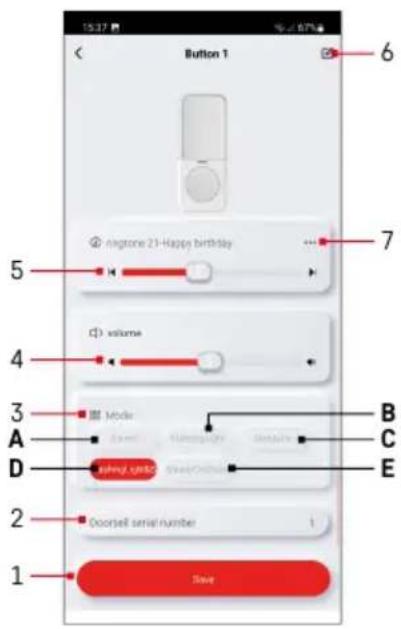

A nyomógomb beállításai

1 – beállítások mentése
2 - a nyomógomb sorszáma
3 – a csengetési mód beállítása (ez a beállítás csak az alkalmazással párosított gombokra vonatkozik)
4 – csengetési hangerő beállítása (ez a beállítás csak az alkalmazással párosított gombokra vonatkozik)
5 – csengődallam beállítása (ez a beállítás csak az alkalmazással párosított gombokra vonatkozik)
6 - nyomógomb átnevezése
7 – dallamlista megjelenítése

Csengetési üzemmód beállítása

Különböző csengetési módok állíthatók be az alkalmazással párosított minden egyes nyomógombhoz:

A – csak hangjelzés
B – csak fényjelzés
C – csak fényjelzés + folyamatosan világító LED
D - hangjelzés + fényjelzés
E - hang- és fényjelzés + folyamatosan világító LED

Mentse el a beállításokat az alsó gomb megnyomásával.

Hangerő beállítása

Különböző csengetési hangerő állítható be az alkalmazással párosított egyes nyomógombokhoz.

5 hangerőszint állítható be.

Használja a csúszkát vagy a bal/jobb hangszóró ikont a hangerő beállításához (100 % – 75 % – 50 % – 25 %

- 0 %). 0 % esetén csak a csengő LED-je fog villogni.

Mentse el a beállításokat az alsó gomb megnyomásával.

Csengődallam beállítása

Az alkalmazással párosított minden gombhoz más-más dallam állítható be, hogy könnyebben azonosítható legyen a nyomógomb helye.

A dallam beállításához használja a csúszkát vagy a bal/jobb nyíl ikont.

Mentse el a beállításokat az alsó gomb megnyomásával.

A nyomógomb és a csengő párosítása az alkalmazásban

Koppintson a ikonra és a csengő 30 másodpercre „self-learning“ (öntanuló) párosítási üzemmódba kapcsol.

Ez idő alatt nyomja meg a nyomógombot, és ha a csengő megszólal, megtörtént a gomb párosítása a csengővel az alkalmazásban.

Ezzel automatikusan lezárul az „self-learning“ (öntanuló) üzemmód.

Egy másik gomb párosításához ismételje meg a folyamatot.

Az alkalmazással legfeljebb 2 nyomógomb párosítható.

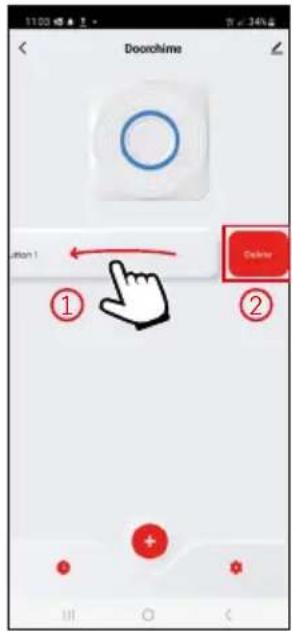

A párosított nyomógombok törlése a memóriából

Csúsztassa a kiválasztott gombot balra és erősítse meg a törlést. ②

Csengetési értesítés beállítása

1 - a nyomógomb megnyomását jelző értesítés aktiválása

Speciális beállítások

• Device information – Alapvető információk az eszközról
• Tap-To-Run and Automation – az ehhez az eszközhöz rendelt jelenetek és automatizálások
• Create Group – csoport létrehozása hasonló eszközökböl
• Check Device Network – wifi hálózat tesztelése
• Share Device – Eszköz megosztása egy másik személlyel
• Offline notification – értesítés offline állapotról, amikor az eszköz több mint 8 órán keresztül offline állapotban van (pl. áramszünet esetén)
• Help Center – a Gyakran Ismételt Kérdések és megoldásaik megtekintése, visszajelzés/kérdés/javaslat küldése
• Add to Home screen – a készülék ikonjának hozzáadása a telefon fömenüjéhez
• Device update – eszköz frissítése
• Remove Device – az eszköz párosításának megszüntetése

Hibaelhárítási GYIK

Nem szólal meg a csengő

- Előfordulhat, hogy a csengő a hatótávolságon kívül található.

- Módosítsa a nyomógomb és a csengő közötti távolságot, a hatótávolságot befolyásolhatják a helyi körülmények.

- A csengőben lemerülhetett az elem.

- Cseréljen elemet, ügyelve a megfelelő polaritásra a + oldallal felfelé.

- Végezze el újra a nyomógomb párosítását a csengővel.

- A csengő tápellátása nem biztosított.

- Ellenőrizze, hogy a csengő megfelelően van-e bedugva a konnektorba, vagy hogy az áramellátás vagy az áramkör biztonsági eleme (biztosíték, kis megszakító) nincs-e megszakítva.

P5735SS | P5735WS
