NÁVOD K OBSLUZE P5735SS Emos

CZ Bezdrátový zvonek

SK Bezdrôtový zvonček

CZ | Bezdrátový zvonek

Bezpečnostní pokyny a upozornění 2

Technická specifikace....3

Popis 4

Instalace a montáž....6

Mobilní aplikace....8

Ovládání a funkce....10

Řešení problémů FAQ 13

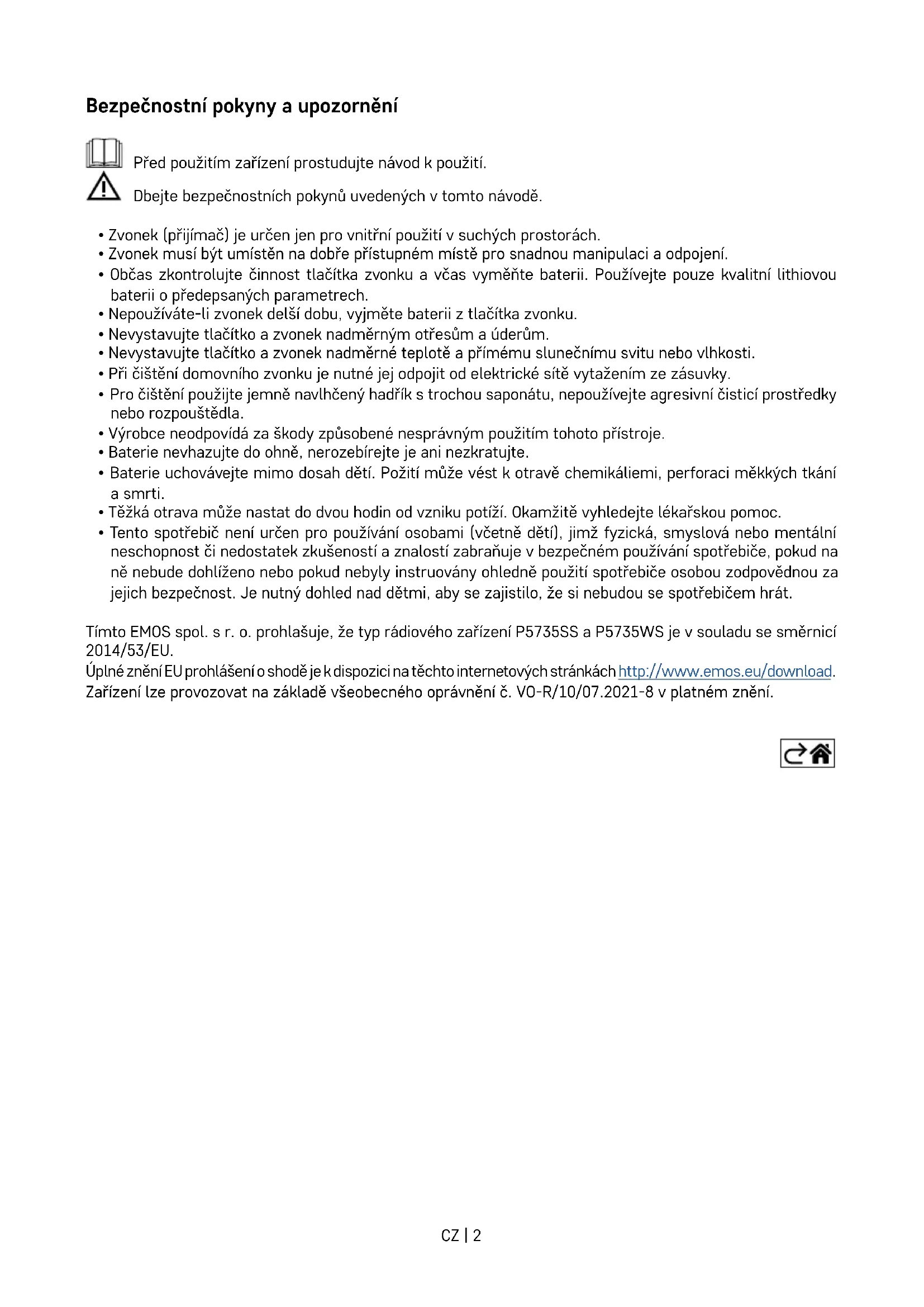

Bezpečnostní pokyny a upozornění

Před použitím zařízení prostudujte návod k použití.

Dbejte bezpečnostních pokynů uvedených v tomto návodě.

• Zvonek (přijímač) je určen jen pro vnitřní použití v suchých prostorách.
• Zvonek musí být umístěn na dobře přístupném místě pro snadnou manipulaci a odpojení.
• Občas zkontrolujte činnost tlačítka zvonku a včas vyměňte baterii. Používejte pouze kvalitní lithiovou baterii o předepsaných parametrech.

- Nepoužíváte-li zvonek delší dobu, vyjměte baterii z tlačítka zvonku.

- Nevystavujte tlačítko a zvonek nadměrným otrésům a úderům.

- Nevystavujte tlačítko a zvonek nadměrné teplotě a přímému slunečnímu svitu nebo vlhkosti.

- Při čištění domovního zvonku je nutné jej odpojit od elektrické sítě vytažením ze zásuvky.

- Pro čištění použijte jemně navlhčený hadřík s trochou saponátu, nepoužívejte agresivní čisticí prostředky nebo rozpouštědla.

• Výrobce neodpovídá za škody způsobené nesprávným použitím tohoto přístroje.

- Baterie nevhazujte do ohně, nerozebírejte je ani nezkratujte.

- Baterie uchovávejte mimo dosah dětí. Požití může vést k otravě chemikáliemi, perforaci měkkých tkání a smrti.

- Těžká otrava může nastat do dvou hodin od vzniku potíží. Okamžitě vyhledejte lékařskou pomoc.

- Tento spotřebič není určen pro používání osobami (včetně dětí), jimž fyzická, smyslová nebo mentální neschopnost či nedostatek zkušeností a znalostí zabraňuje v bezpečném používání spotřebiče, pokud na ně nebude dohlíženo nebo pokud nebyly instruovány ohledně použití spotřebiče osobou zodpovědnou za jejich bezpečnost. Je nutný dohled nad dětmi, aby se zajistilo, že si nebudou se spotřebičem hrát.

Tímto EMOS spol. s r. o. prohlašuje, že typ rádiového zařízení P5735SS a P5735WS je v souladu se směrnicí 2014/53/EU.

Úplné znění EU prohlášení o shodě je k dispozici na těchto internetových stránkách http://www.emos.eu/download.

Zařízení lze provozovat na základě všeobecného oprávnění č. VO-R/10/07.2021-8 v platném znění.

Technická specifikace

Dosah vysílání: až 150 m ve volném prostoru (v zastavěném prostoru může klesnout až na pětinu)

Tlačítko: voděodolné; krytí IP44

Párování zvonku s tlačítky: funkce „self-learning“

Kapacita párování: maximálně 8 tlačítek na 1 zvonek, maximálně 2 tlačítka na 1 zvonek v aplikaci EMOS GoSmart

Počet melodií: 52

Frekvence prěnosu: 433,92 MHz, 10 mW e.r.p. max.

Napájení zvonku: 230 V AC/50 Hz

Napájení tlačítka: baterie 1×3 V (typ CR2032, součást dodávky)

Součást dodávky: oboustranná lepicí páska

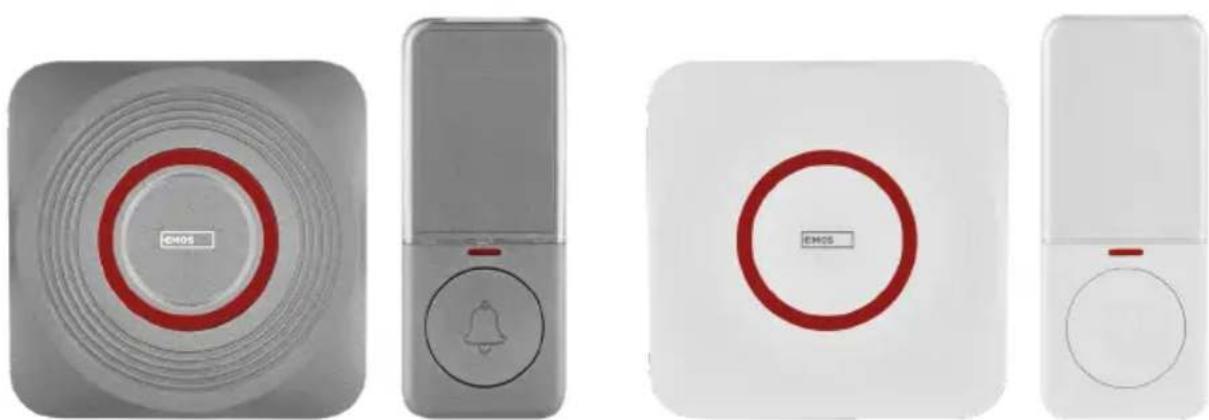

Popis

Popis zvonku

1 - LED dioda zvonku
2 - reproduktor
3 – tlačitko nastavení hlasitosti
4 – tlačítko nastavení melodie

1 2 3 4 5

Popis tlačítka

1 – tlačítko zvonění
2 – LED dioda tlačítka
3 - kryt jmenovky
4 – otvor pro otevření bateriového krytu
5 – instalační podložka

Instalace a montáž

Párování tlačítka se zvonkem

1. Zasuňte zvonek do zásuvky 230 V AC/50 Hz.
2. Potom na zvonku stiskněte dlouze tlačítko párování cca na 5 sekund.
3. Rozsvítí se LED zvonku, uvolněte tlačítko 📋. Zvonek přejde do režimu párování „self-learning“, který trvá 25 sekund.
   Během této doby stiskněte tlačítko zvonění, zvonek zazvoní, tlačítko je spárované se zvonkem.

Automaticky tím dojde k ukončení režimu „self-learning“.

1. Pro párování více tlačítek opakujte pro každé tlačítko postup od bodu 1.

Pozn.: Pro případ výpadku elektrické energie obsahuje zvonek vnitřní paměť, do které se ukládají kódy aktuálně spárovaných tlačítek. Po výpadku elektrické energie tedy není nutné znovu provádět párování.

Vymazání paměti napárovaných tlačítek

Na zvonku stiskněte a držte párovací tlačítko

Zasuňte zvonek do sítě.

Po cca 5 sekundách se rozsvítí LED zvonku, uvolněte tlačítko 📋, LED zhasne.

Dojde k vymazaní paměti všech napárovaných tlačítek včetně tlačítek v aplikaci.

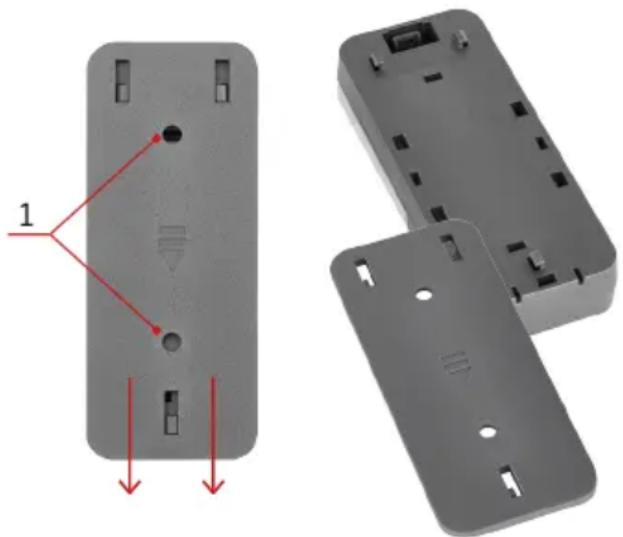

Instalace tlačítka zvonku (vysílače)

1. Vložte baterii do tlačítka, viz „Výměna baterie v tlačítku“ níže.
2. Nejprve proved'te spárování tlačítka se zvonkem.
3. Před montáží vyzkoušejte, zda souprava bude na Vámi vybraném místě spolehlivě fungovat.
4. Sejměte instalační podložku z bateriového krytu.

1. Zadní část podložky připevněte na zed' oboustrannou lepicí páskou (součástí dodávky) nebo dvěma šroubky (nejsou součástí dodávky). Přestože je tlačitko odolné vůči povětrnostním vlivům, umístěte ho tak, aby bylo chráněno, např. do výklenku.
2. Nasad'te zpět instalační podložku na tlačítko.
3. Stiskem tlačítka zvonku zazvoňte. Stisk je doprovázen svitem signalizační LED tlačítka, která signalizuje, že tlačítko vyslalo rádiový signál. Zvonek přehraje zvolenou melodii.

Poznámka: Tlačítko zvonku (vysílač) lze bezproblémově umístit na dřevo nebo cihlové stěny. Nikdy však tlačítko neumístujte přímo na kovové předměty nebo materiály, které kov obsahují, např. na umělohmotné konstrukce oken a dveří, které obsahují kovový rám. Vysílač by nemusel správně fungovat.

Instalace zvonku (přijímače)

1. Zvonek je určen jen pro vnitřní použití. Při provozu musí být umístěn v elektrické zásuvce 230 V AC/50 Hz tak, aby byl okolo něj volný prostor a byl vždy přístupný.
2. Dosah vysílání (max. 150 m) je ovlivněn místními podmínkami, například počtem zdí, přes které musí signál projít, kovovými zárubněmi dveří a jinými prvky, které mají vliv na přenos rádiového signálu (přítomnost jiných rádiových prostředků pracujících na podobném kmitočtu, např. bezdrátové teploměry, ovladače vrat apod.). Dosah vysílání může vlivem těchto faktorů rapidně poklesnout.

Volba vyzváněcí melodie

1. Na zvonku stiskněte opakovaně tlačítko změny melodie nebo .
2. Každým stiskem zazní jiná melodie, bude nastavena melodie, která zazní naposled.

Nastavení hlasitosti vyzvánění

Je možno nastavit 5 úrovní hlasitosti.

Stiskněte na zvonku opakovaně tlačítko 📋. Každým stiskem se změní úroveň hlasitosti (100 % – 75 % – 50 % – 25 % – 0 %). Při úrovni 0 % bude pouze blikat LED zvonku.

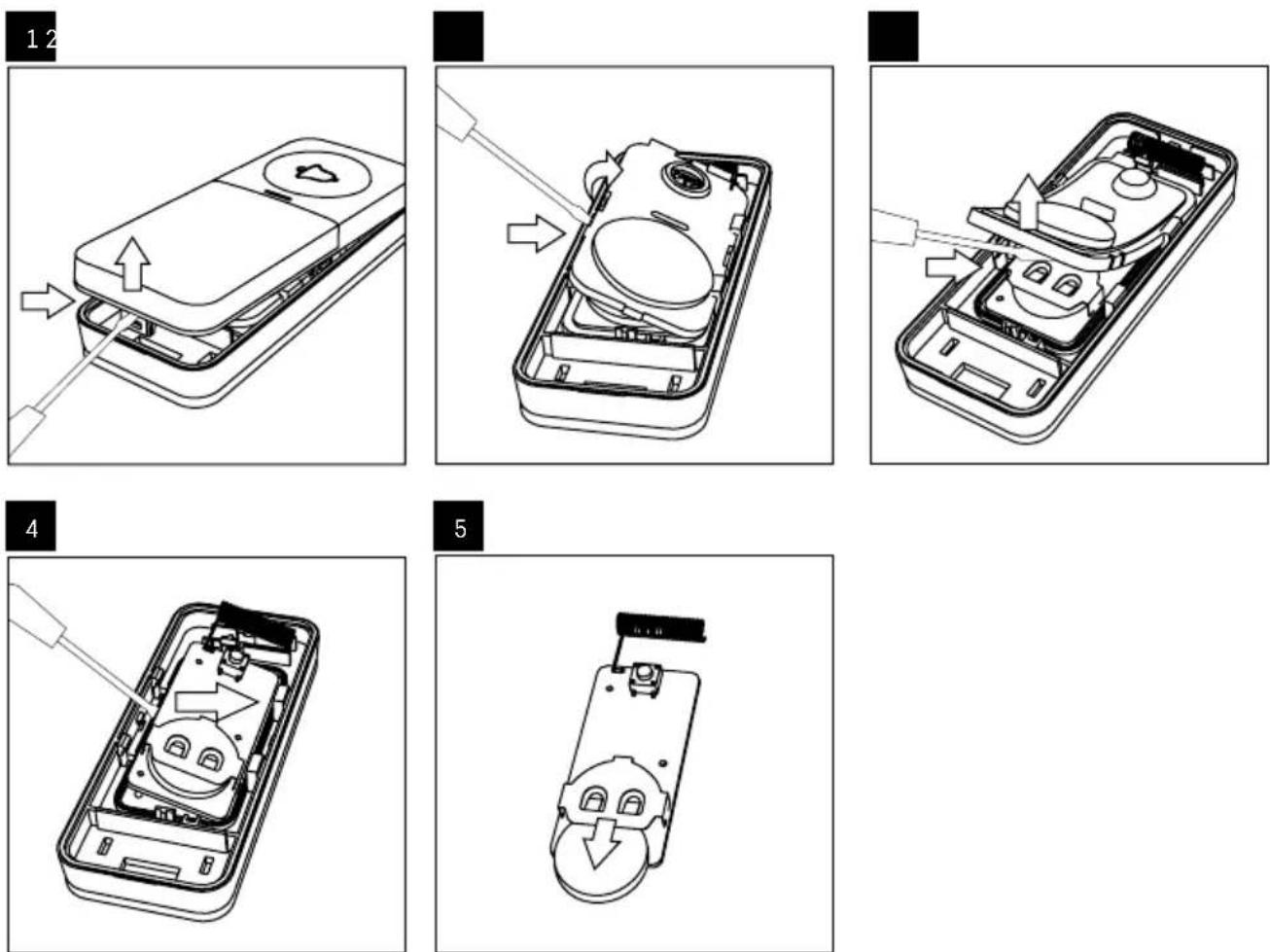

Výměna baterie v tlačítku

Mobilní aplikace

Zvonek lze ovládat pomocí mobilní aplikace pro iOS nebo Android.

Stáhněte si aplikaci „EMOS GoSmart“ pro své zařízení.

Klikněte na tlačítko „Přihlásit se“, pokud už aplikaci používáte.

Jinak klikněte na tlačítko „Zaregistruj se“ a dokončete registraci.

Spárování s aplikací

Zasuňte zvonek do zásuvky 230 V AC/50 Hz, začne blikat LED zvonku.

Pokud LED nebliká, stiskněte dlouze tlačítko nebo cca na 5 sekund.

V aplikaci klikněte na „Přidat zařízení“.

V levé části klikněte na GoSmart seznam a klikněte na ikonu Doorchime silver P5735SS / Doorchime white P5735WS.

Postupujte podle pokynů v aplikaci a zadejte jméno a heslo do 2,4 GHz Wi-Fi sitě.

Do 2 minut dojde ke spárování s aplikací, LED přestane blikat.

Poznámka: Pokud se nepodaří zařízení spárovat, zopakujte celý postup znovu. 5 GHz Wi-Fi sit' není podporována.

10:41 Dxorchime Button 1 Button 2 3 4 5

Ovládání a funkce

Menu aplikace

1 – historie zvonění
2 – nastavení tlačítka
3 – rozšiřující nastavení
4 – párování tlačítka do aplikace
5 – nastavení notifikace zvonění

1537 Button 1 6 5 7 4 3 A B C D E 2 1 Save

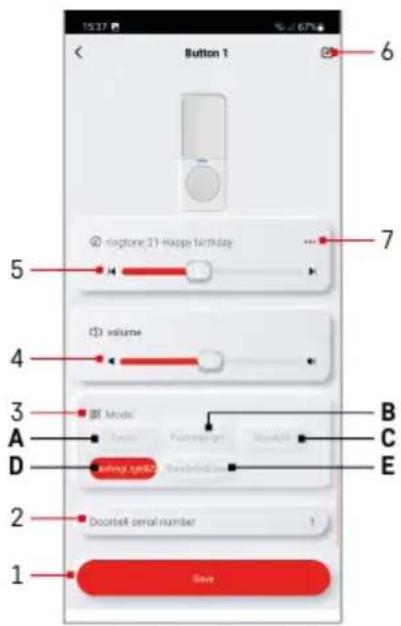

Nastavení tlačítka

1 - uložení nastavení
2 – pořadové číslo tlačítka
3 – nastavení režimu vyzvánění (toto nastavení platí pouze pro tlačítka spárovaná do aplikace)
4 – nastavení hlasitosti (toto nastavení platí pouze pro tlačítka spárovaná do aplikace)
5 – nastavení melodie (toto nastavení platí pouze pro tlačítka spárovaná do aplikace)
6 – přejmenování názvu tlačítka
7 – zobrazení seznamu melodií

Nastavení režimu vyzvánění

U každého tlačítka spárovaného do aplikace lze nastavit různý režim vyzvánění:

A – pouze akustická signalizace
B – pouze optická signalizace
C – pouze optická signalizace + trvale rozsvícená LED dioda
D - akustická + optická signalizace
E – akustická a optická signalizace + trvale rozsvícená LED dioda
Nastavení uložíte tlačítkem dole.

Nastavení hlasitosti

U každého tlačítka spárovaného do aplikace lze nastavit různou úroveň hlasitosti.

Je možno nastavit 5 úrovní hlasitosti.

Posuvníkem nebo ikonou reproduktoru vlevo/vpravo nastavte úroveň hlasitosti (100 % – 75 % – 50 % – 25 % – 0 %). Při úrovni 0 % bude pouze blikat LED dioda zvonku.

Nastavení uložíte tlačítkem dole.

Nastavení melodie

U každého tlačítka spárovaného do aplikace lze nastavit jinou melodii pro snadnější identifikaci místa, kde je tlačítko umístěno.

Posuvníkem nebo ikonou šipky vlevo/vpravo nastavte melodii.

Nastavení uložíte tlačítkem dole.

Párování tlačítka se zvonkem v aplikaci

Klikněte na ikonu zvonek přejde do režimu párování „self-learning“, který trvá 30 sekund.

Během této doby stiskněte tlačítko zvonění, zvonek zazvoní, tlačítko je spárované se zvonkem v aplikaci.

Automaticky tím dojde k ukončení režimu „self-learning“.

Pro párování dalšího tlačítka opakujte postup znovu.

Do aplikace lze spárovat max. 2 tlačítka.

Vymazání paměti napárovaných tlačítek

Posuňte vybrané tlačítko doleva ① a potvrďte vymazání . ②

Nastavení notifikace zvonění

1 – aktivace zobrazení notifikace informující o stisku tlačítka

Rozšiřující nastavení

• Device information – základní informace o zařízení
• Tap-To-Run and Automation – scény a automatizace přiřazené tomuto zařízení
• Create Group – vytvoření skupiny podobných zařízení
• Check Device Network – test Wi-Fi sitě
• Share Device – sdílení kontroly zařízení jiné osobě
• Offline notification – upozornění, když je zařízení offline více než 8 hodin (např. výpadek proudu)
• Help Center – zobrazení nejčastějších otázek společně s jejich řešeními plus možnost zaslat otázku/návrh/zpětnou vazbu přímo nám
• Add to Home screen – vytvoření ikony zařízení do hlavního menu telefonu
• Device Update – aktualizace zařízení
• Remove Device – odpárování zařízení

Řešení problémů FAQ

Zvonek nezvoní

• Zvonek může být mimo daný dosah.

- Upravte vzdálenost mezi tlačítkem zvonku a domovním zvonkem, dosah může být ovlivněn místními podmínkami.

• V tlačítku zvonku může být vybitá baterie.

• Vyměňte baterji, při tom dbeite na správnou polaritu vkládané baterie + stranou nahoru.

- Proved'te nové párování tlačítka se zvonkem.

• Domovní zvonek nemá napájení.

- Zkontrolujte, zda je domovní zvonek správně zasunutý v síťové zásuvce nebo zda není vypnutý proud, respektive vypnut jistící prvek větve (pojistka, jistič).

P5735SS | P5735WS

SK | Bezdrôtový zvonček

Bezpečnostné pokyny a upozornenia....2

Pred použitím zariadenia si prečítajte návod na použitie.

Dbajte na bezpečnostné pokyny uvedené v tomto návode.

- Ak nepoužívate zvonček dlhšiu dobu, vyberte batériu z tlačidla zvončeka.

- Nevystavujte tlačidlo a zvonček nadmerným otrasom a úderom.

- Batérie nevhadzujte do ohňa, nerozoberajte ich ani neskratujte.

Počas tejto doby stlačte tlačidlo zvonenia, zvonček zazvoní, tlačidlo je spárované so zvončekom.

Automaticky tým dôjde k ukončeniu režimu „self-learning“.

Na zvončeku stlačte a držte párovacie tlačidlo

Zasuňte zvonček do siete.

Po cca 5 sekundách sa rozsvieti LED zvončeka, uvoľnite tlačidlo 📋 LED zhasne.

Je možné nastavit' 5 úrovní hlasitosti.

Stlačte na zvončeku opakovane tlačidlo 📄Každým stlačením sa zmení úroveň hlasitosti (100 % – 75 % – 50 % – 25 % – 0 %). Pri úrovni 0 % bude iba blikat' LED zvončeka.

Výmena batérie v tlačidle

Mobilné aplikácie

Inak kliknite na tlačidlo „Zaregistruj sa“ a dokončite registráciu.

Zasuňte zvonček do zásuvky 230 V AC/50 Hz, začne blikat' LED zvončeka.

Je možné nastavit' 5 úrovní hlasitosti.

Posuvníkom alebo ikonou reproduktora vlavo/vpravo nastavte úroveň hlasitosti (100 % – 75 % – 50 % – 25 % – 0 %). Pri úrovni 0 % bude iba blikat' LED zvončeka.

Nastavenie uložíte tlačidlom dole.

Nastavenie melódie

Automaticky tým dôjde k ukončeniu režimu „self-learning“.

- Vykonajte nové párovanie tlačidla so zvončekom.

- Domový zvonček nemá napájanie.

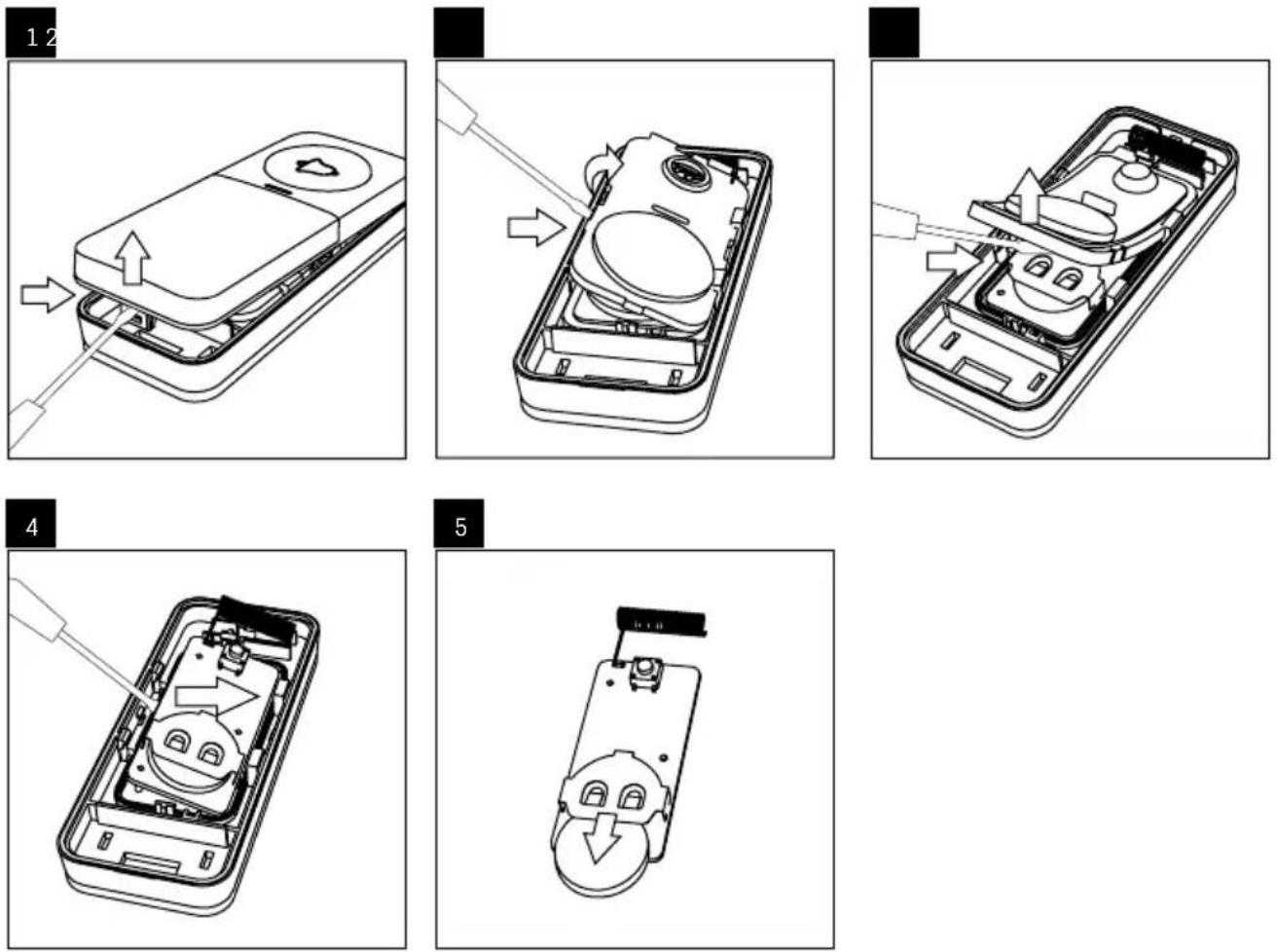

Zamenjava baterije v tipki Výměna baterie v tlačítku
