MANUAL DE UTILIZADOR P5735SS Emos

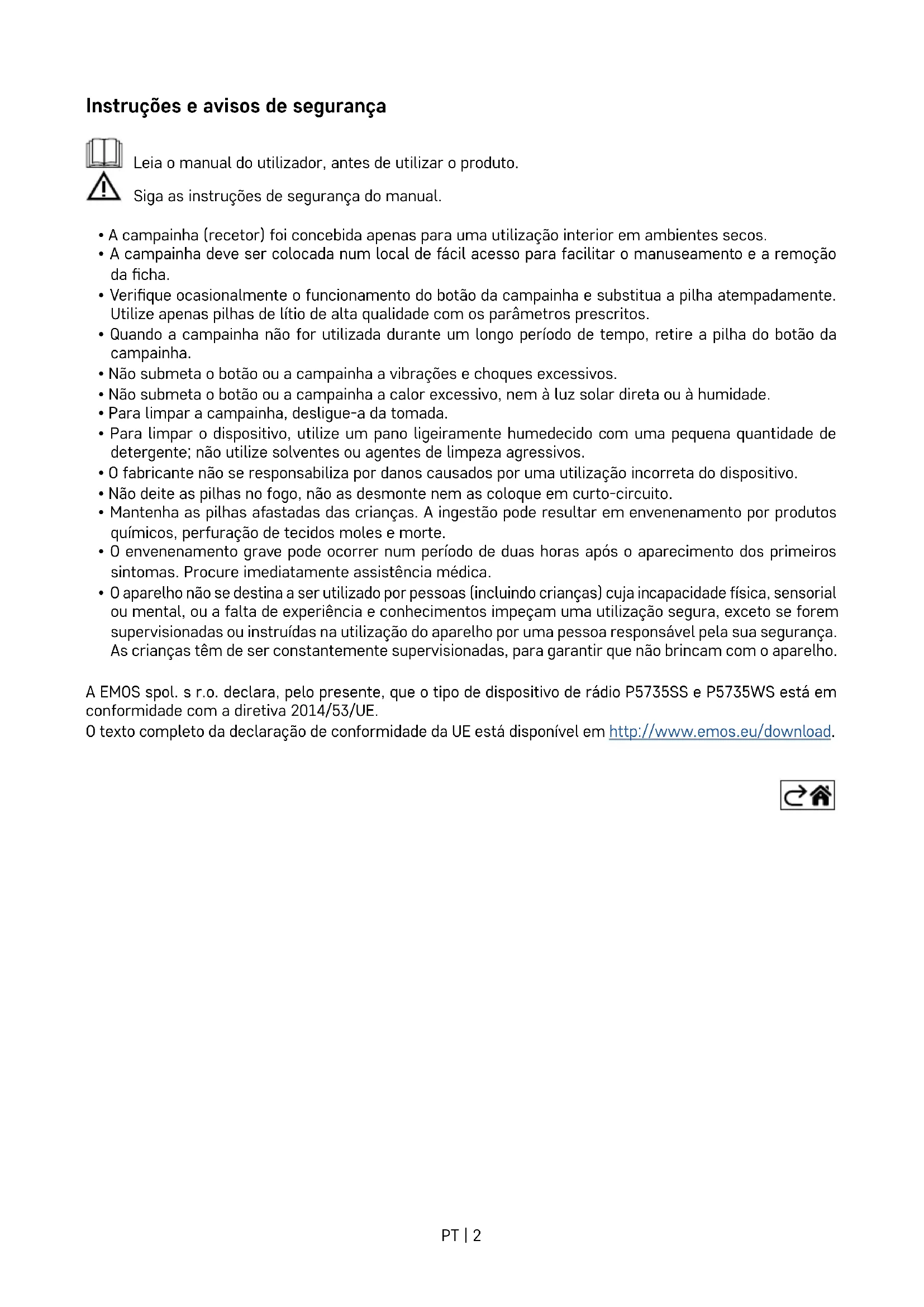

• Compruebe que el timbre esté enchufado correctamente en la toma de corriente y que la corriente no esté apagada, o en su caso, el elemento de seguridad de la rama (fusible, diferencial).ES | 14PT | 1 P5735SS | P5735WS PT | Campainha sem os Conteúdo Instruções e avisos de segurança ....................................................................................2 Especicações técnicas ....................................................................................................3 Descrição ...........................................................................................................................4 Instalação e montagem.....................................................................................................6 Aplicação móvel ................................................................................................................8 Controlos e funções ........................................................................................................10 FAQ relativas à resolução de problemas ......................................................................... 13 zdroj: 3402128000_31-P5735SS_00_01_WEB_KNIHAPT | 2 Instruções e avisos de segurança Leia o manual do utilizador, antes de utilizar o produto. Siga as instruções de segurança do manual.

• A campainha (recetor) foi concebida apenas para uma utilização interior em ambientes secos.

• A campainha deve ser colocada num local de fácil acesso para facilitar o manuseamento e a remoção da cha.

• Verique ocasionalmente o funcionamento do botão da campainha e substitua a pilha atempadamente. Utilize apenas pilhas de lítio de alta qualidade com os parâmetros prescritos.

• Quando a campainha não for utilizada durante um longo período de tempo, retire a pilha do botão da campainha.

• Não submeta o botão ou a campainha a vibrações e choques excessivos.

• Não submeta o botão ou a campainha a calor excessivo, nem à luz solar direta ou à humidade.

• Para limpar a campainha, desligue-a da tomada.

• Para limpar o dispositivo, utilize um pano ligeiramente humedecido com uma pequena quantidade de detergente; não utilize solventes ou agentes de limpeza agressivos.

• O fabricante não se responsabiliza por danos causados por uma utilização incorreta do dispositivo.

• Não deite as pilhas no fogo, não as desmonte nem as coloque em curto-circuito.

• Mantenha as pilhas afastadas das crianças. A ingestão pode resultar em envenenamento por produtos químicos, perfuração de tecidos moles e morte.

• O envenenamento grave pode ocorrer num período de duas horas após o aparecimento dos primeiros sintomas. Procure imediatamente assistência médica.

• O aparelho não se destina a ser utilizado por pessoas (incluindo crianças) cuja incapacidade física, sensorial ou mental, ou a falta de experiência e conhecimentos impeçam uma utilização segura, exceto se forem supervisionadas ou instruídas na utilização do aparelho por uma pessoa responsável pela sua segurança. As crianças têm de ser constantemente supervisionadas, para garantir que não brincam com o aparelho. A EMOS spol. s r.o. declara, pelo presente, que o tipo de dispositivo de rádio P5735SS e P5735WS está em conformidade com a diretiva 2014/53/UE. O texto completo da declaração de conformidade da UE está disponível em http://www.emos.eu/download.PT | 3 80 mm 38 mm 19 mm 65 mm 80 mm 92 mm Especicações técnicas Alcance de transmissão: até 150 m em área aberta (pode descer até um quinto em áreas congestionadas) Botão: resistente à água; classicação da caixa IP44 Emparelhar a campainha com os botões: função de autoaprendizagem Capacidade de emparelhamento: máximo de 8 botões por campainha, máximo de 2 botões por campainha na aplicação EMOS GoSmart Número de toques: 52 Frequência de transmissão: 433,92 MHz, 10 mW e.r.p. máx. Fonte de alimentação da campainha: 230 V CA/50 Hz Fonte de alimentação do botão: 1× pilha de 3 V (tipo CR2032, incluída) Inclui: ta adesiva de dupla facePT | 4

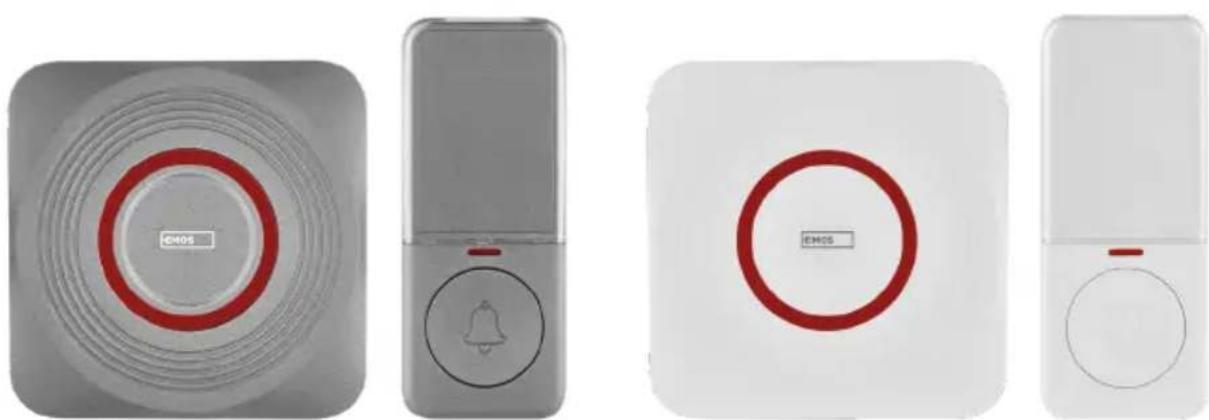

Descrição Descrição da campainha 1 – LED da campainha 2 – Altifalante 3 – Botão de regulação do volume 4 – Botão de denição do toque

Descrição dos botões 1 – Botão de toque 2 – LED do botão 3 – Tampa da placa de identicação 4 – Orifício para abrir a tampa da bateria 5 – placa de montagemPT | 6 Instalação e montagem Emparelhar o botão com a campainha

1. Ligue a campainha a uma tomada de 230 V CA/50 Hz.

2. Em seguida, prima prolongadamente o botão de emparelhamento na campainha durante aprox. 5 se-

3. O LED da campainha acende-se; solte o botão . A campainha passa para o modo de emparelhamento

de autoaprendizagem, que dura 25 segundos. Durante este período, prima o botão de toque. A campainha irá tocar e o botão está agora emparelhado com a campainha. Isto termina automaticamente o modo de autoaprendizagem.

4. Para emparelhar vários botões, repita o processo para cada botão a partir do passo 1.

Nota: a campainha possui uma memória interna onde armazena os códigos dos botões atualmente empa- relhados para o caso de uma falha de energia. Desta forma, não é necessário emparelhar novamente os botões após um corte de energia. Apagar a memória de botões emparelhados Prima e mantenha premido o botão de emparelhamento na campainha. Ligue a campainha a uma tomada. O LED da campainha acende-se após aprox. 5 segundos. Solte o botão . O LED apaga-se. A memória de todos os botões emparelhados será apagada, incluindo os botões da aplicação. Instalar o botão da campainha (transmissor)

1. Introduza uma pilha no botão, ver „Substituir a pilha do botão“ abaixo.

2. Comece por emparelhar o botão com a campainha.

3. Antes da instalação, verique o funcionamento ável do kit no local selecionado.

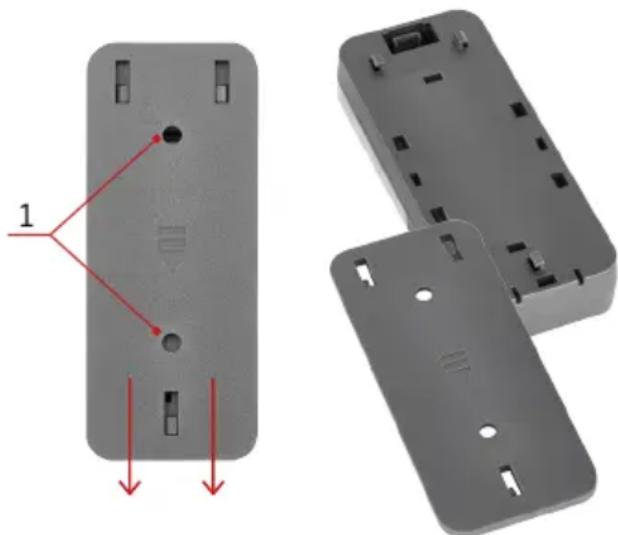

4. Remova a placa de montagem da tampa da bateria, ver a g. 3.

1 – Orifícios para parafusos

5. Utilize a ta adesiva de dupla face (incluída) ou dois parafusos (não incluídos) para xar a parte de trás

da placa de montagem à parede. Embora o botão seja resistente às intempéries, escolha um local onde esteja protegido, por exemplo, numa reentrância da parede.

6. Volte a colocar a placa de montagem no botão.

7. Prima o botão para tocar à campainha. Ao premir, o LED do botão acende-se, indicando que o botão enviou

um sinal de rádio. A campainha toca o toque selecionado. Nota: o botão da campainha (transmissor) pode ser colocado em paredes de madeira ou tijolo sem problemas. No entanto, nunca coloque o botão diretamente sobre objetos metálicos ou materiais que contenham metal, tais como janelas de plástico ou portas que tenham uma estrutura metálica. Nestes casos, o transmissor não funcionará corretamente.PT | 7 Instalar a campainha (recetor)

1. A campainha foi concebida apenas para uma utilização interior. Quando em funcionamento, deve ser ligada

a uma tomada de 230 V CA/50 Hz e com espaço livre à sua volta, de modo a estar sempre acessível.

2. O alcance de transmissão (máx. 150 m) é inuenciado pelas condições locais, tais como o número de pa-

redes atravessadas pelo sinal, caixilhos de portas metálicas e outros elementos que afetam a transmissão de sinais de rádio (presença de outros dispositivos de rádio que funcionam a uma frequência semelhante, tais como termómetros sem os, controlos de portões, etc.). O alcance de transmissão pode diminuir drasticamente devido a estes fatores. Selecionar um toque

1. Prima repetidamente o botão de alteração do toque ou localizado na campainha.

2. Cada vez que premir o botão, será reproduzido um toque diferente. O último toque reproduzido é o que

será utilizado. Denir o volume da campainha É possível denir 5 níveis de volume. Prima repetidamente o botão na campainha. Cada pressão altera o nível do volume (100 % – 75 % – 50 % – 25 % – 0 %). A 0 %, o toque é indicado apenas pela intermitência do LED da campainha. Substituir a pilha do botão

4 5PT | 8 Aplicação móvel A campainha pode ser controlada através de uma aplicação móvel para iOS ou Android. Transra a aplicação EMOS GoSmart para o seu dispositivo. Toque no botão Log In (Iniciar sessão) se já tiver utilizado a aplicação antes. Caso contrário, toque no botão Sign Up (Registar-se) e registe-se.PT | 9 Emparelhar com a aplicação

Ligue a campainha a uma tomada de 230 V CA/50 Hz; o LED da campainha começa a piscar. Se o LED não estiver a piscar, prima prolongadamente o botão ou durante aprox. 5 segundos. Toque em Add Device (Adicionar dispositivo) na aplicação. Toque na lista GoSmart à esquerda e toque no ícone Campainha prateada P5735SS / Campainha branca P5735WS Siga as instruções na aplicação e introduza o nome e a palavra-passe da sua rede Wi-Fi 2.4 GHz. O emparelhamento com a aplicação estará concluído em 2 minutos; a luz LED deixa de piscar. Nota: se o dispositivo não for emparelhado, repita o processo. As redes Wi-Fi de 5 GHz não são suportadas.PT | 10

Controlos e funções Menu da aplicação 1 – Histórico de toques 2 – Denições dos botões 3 – Denições avançadas 4 – Emparelhar o botão com a aplicação 5 – Denições de noticação de toque

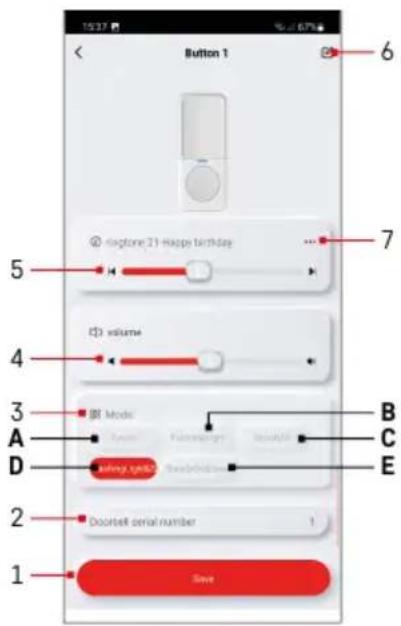

Denições dos botões 1 – Guardar denições 2 – Número ordinal do botão 3 – Denições do modo de toque (esta denição só se aplica aos botões emparelhados na aplicação) 4 – Denições de volume (esta denição só se aplica aos botões emparelhados na aplica- ção) 5 – Denições de toque (esta denição só se aplica aos botões emparelhados na aplica- ção) 6 – Mudar o nome do botão 7 – Visualizar a lista de toques Denições do modo de toque Pode denir um modo de toque diferente para cada botão emparelhado com a aplicação: A – Apenas sinalização acústica B – Apenas sinalização ótica C – Apenas sinalização ótica + LED permanente- mente aceso D – Sinalização acústica + ótica E – Sinalização acústica e ótica + LED permanen- temente aceso Guarde a denição utilizando o botão na parte inferior. Denições de volume Pode denir um volume diferente para cada botão emparelhado com a aplicação. É possível denir 5 níveis de volume. Ajuste o volume utilizando o cursor ou o ícone do altifalante esquerdo/direito (100 % - 75 % - 50 % - 25 % - 0 %). A 0 %, o toque é indicado apenas pela intermitência do LED da campainha. Guarde a denição utilizando o botão na parte inferior.PT | 11 Denições do toque de chamada Pode denir um toque diferente para cada botão emparelhado com a aplicação para identicar melhor qual o botão que foi premido para tocar à campainha. Dena o toque utilizando o cursor ou o ícone de seta para a esquerda/direita. Guarde a denição utilizando o botão na parte inferior. Emparelhar o botão com a campainha na aplicação Toque no ícone ; o botão passa para o modo de emparelhamento de autoaprendizagem, que dura 30 segundos. Durante este período, prima o botão de toque. A campainha irá tocar e o botão está agora emparelhado com a campainha na aplicação. Isto termina automaticamente o modo de autoaprendizagem. Para emparelhar outro botão, repita o processo. É possível emparelhar um máximo de 2 botões na aplicação.

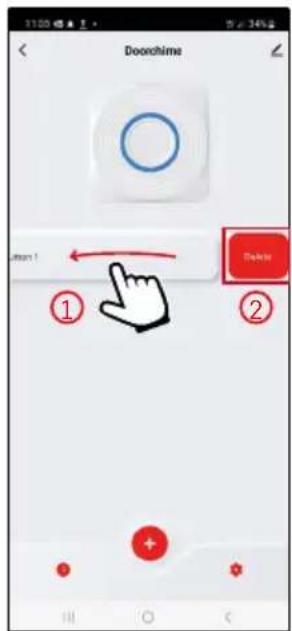

Apagar a memória de botões emparelhados Faça deslizar o botão escolhido para a esquerda e conrme a eliminação

Denições de noticação de toque 1 – Ativar a visualização de noticações de pressão de botõesPT | 12 Denições avançadas

• Device Information – informações básicas sobre o dispositivo

• Tap-To-Run and Automation – cenários e automatizações atribuídos ao dispositivo

• Create Group – cria um grupo de dispositivos semelhantes

• Check Device Network – teste de rede Wi-Fi

• Share Device – partilha o controlo do dispositivo com outra pessoa

• Oine notication – notica quando o dispositivo está oine durante mais de 8 horas (p. ex., falha de energia)

• Help Center – apresenta as perguntas mais frequentes e as respetivas soluções e oferece a opção de nos enviar diretamente uma pergunta/sugestão/feedback

• Add to Home Screen – adiciona um ícone para o dispositivo no ecrã inicial do telemóvel

• Device Update – atualiza o dispositivo

• Remove Device – desemparelha o dispositivoPT | 13 FAQ relativas à resolução de problemas A campainha não toca

• A campainha pode estar fora do alcance.

• Altere a distância entre o botão e a campainha; o alcance pode ser afetado pelas condições locais.

• A pilha do botão pode estar fraca.

• Substitua a pilha. Certique-se de que tem a polaridade correta com o lado + para cima.

• Volte a emparelhar o botão com a campainha.

• A campainha não está ligada.
