NÁVOD NA OBSLUHU SXCMS1350VE STANLEY

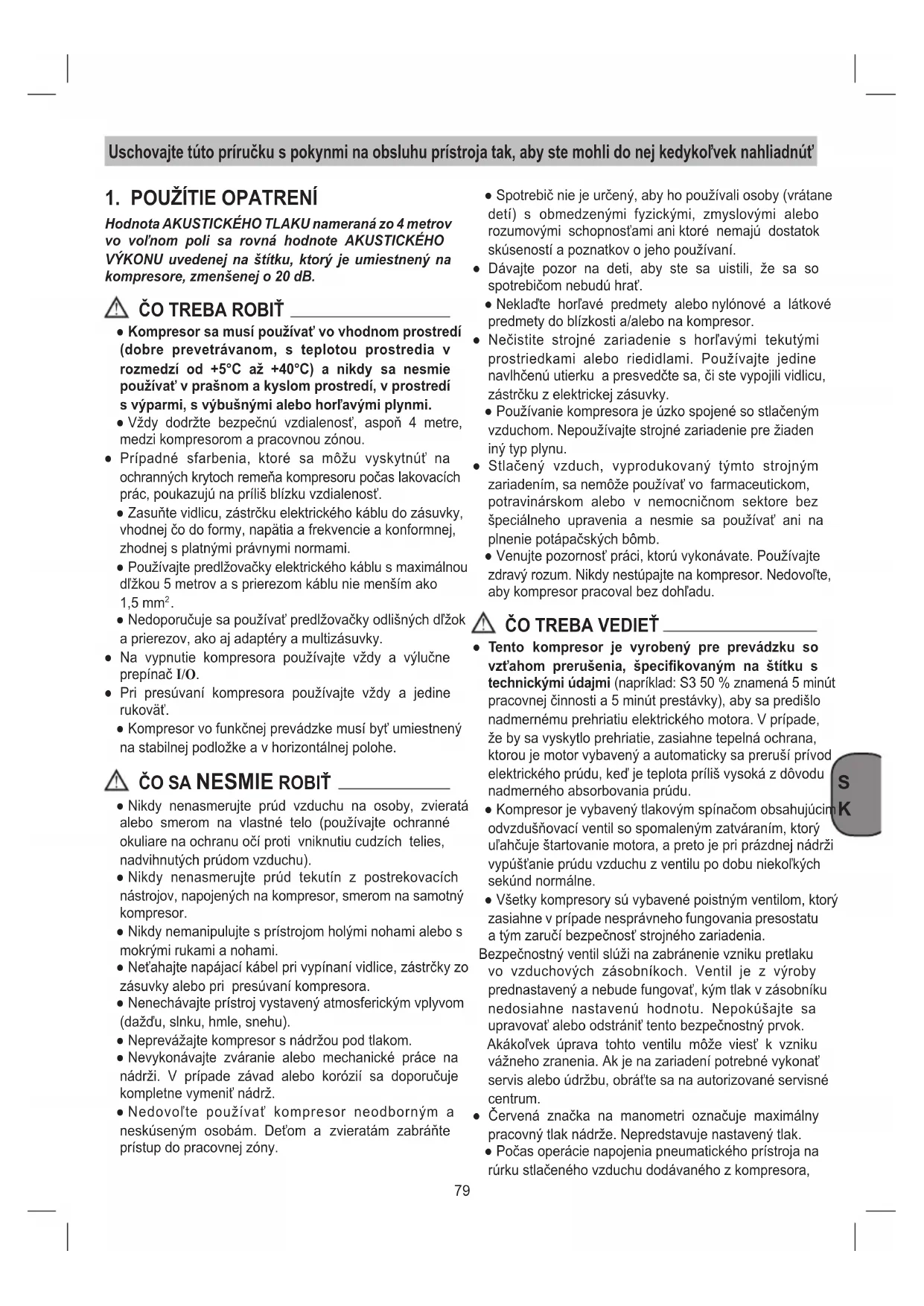

Kondenzačni vodu likvidujte ekologicky v príslusné sberne.

Hodnota AKUSTICKEHO TLAKU namerana zo 4 metrov vo vol'nom poli sa rovná hodnote AKUSTICKEHO VYKONU uvedenej na stitku, ktory je umiestneny na kompresore, zmensenej o 20 dB.

CO TREBA ROBIT

• Kompresor sa musi pouzivat vo vhodnom prostredi (dobre prevetravanom, s teplotou prostredia v rozmedzi od +5^ a 己 + 40^) a nikdy sa nesmie pouzivat'v prasnom a kyslom prostredi,v prostredi s vyparmi, s vybusnymi alebo hor'avymi plynmi.
  Vzdy dorzte bezpechnu vzdialenost, aspon 4 metre, medzi kompresorom a pracovnou zonou.
• Pripadne sfarbenia, ktoré sa možu vyskytnút na ochrannych krytoch remeña kompresoru poças lakovacich prác, poukazuju na prilis blízku vzdialenost.
• Zasunte vidlicu, zastrcku elektrickeho kablo dozasuvky, vchodnej co do formy, napatia a frekvencie a konformnej, zhodnej s platnymi pravnymi normami.
• Používajte predlžováčky elektrického káblu s maximánou dlžkou 5 metrov a s prierezom káblu nie menším ako 1.5mm^2
• Nedoporučuje sa používat predlžovačky odlišných dlžok a prierezov, ak o aj adapétry a multizásuvky.
• Na vypnutie kompresora používajte vždy a vylučne prepinač I/O.
• Pri presuvani kompresora používajte vždy a{jedine rukovat}.
• Kompresor vo funkčnej prevadzke musi byt' umiestný na stabilnej podložka a v horizonálnej polohe.

COSA NESMIE ROBIT

• Nikdy nenasmerujte prud vzduchu na osoby, zvierata alebo smerom na vlastné telo (používajte ochranné okuliare na ochranu oči proti vniknutiu cudžich telies, nadvihnutych prudom vzduchu).
• Nikdy nenasmerujte prud tekutin z postrekovacich nastrojov, napojenych na kompresor, smerom na samotny kompresor.
• Nikdy nemanipulujte s pristrojom holymi nohami alebo s mokrymi rukami a nohami.
• Net'ahajte napajaci kabel pri vypinani vidlice, zastrcky zo zasuvky alebo pri presuvani kompresora.
• Nenechávajte prístroi vystaveny atmosferickým vplyvom (daždu, slku, hmle, snehu).
• Neprevážajte kompresor s nádržou pod tlakom.
• Nevykonávajte zvaraie alebo mechanické prace na nádrži. V prípade záved alebo korózii sa doporučuje kompletne vymenit nádrž.

• Nedovolte používat kompresor neodborným a neskúseným osobám. Det'm a zvieratám zabrante pristup do pracovnej zony.

• Spotrebič nie je určeny, aby ho používali osoby (vrátane deti) s obmedzenými fyzickými, zmyslovými alebo rozumovými schopnostami ani ktoré nemajú dostatok skuseností a poznatkov o jeho používani.

• Dávajte pozor na deti, aby ste sa uistili,Že sa so spotrebicom nebudú hrat'.

• Nekladte horlavé predmety alebo nylónové a látkové predmety do blízkosti a/alebo na kompresor.
• Necistite strojné zariadenies horfavymi tekutymi prostriedkami alebo riedidlami. Používajte jeder navlhčenu utierku a presveděte sa, Či ste vypojili vidlicu, zástrčku z elektricnej zásuvky.
• Použivanie komprésoj je uzko spojené so stlačenym vzduchom. Nepoužívajte strojné zariadenie pre ziaden iný typ plynu.
• Stlaceny vzduch, vyprodukovaný tymto strojnym zariadenim, sa nemože používat vo farmaceutickom, potravinárskom alebo v nemocničnom sektoré bez spezialneho upravenia a nesmie sa používat ani na plnenie potapacskych bomb.
• Venujte pozornost' praci, ktoru vykonávate. Použivajte zdravy rozum. Nikdy nestúpajte na kompresor. Nedovol'te, aby kompresor pracoval bez dohladu.

CO TREBA VEDIET

• Tento kompresor je vyrobeny pre prevadzku so vzt'ahom prerusenia, specifikovanym na stitku s technickymi udajmi (napriklad: S3 50% znamená 5 minut pracovnej cinnosti a 5 minut prestavky), aby sa predišlo nadernému prehriatiu elektrického motora. V pripad, ze by sa vysktlo prehriatie, zasiahne tepelná ochrana, ktorou je motor vybavený a automaticicky sa prerusi privod elektrického prúdu, kej teplota prilis vysoká z dovodu naderného absorbovania prúdu.

• Kompresor je vybaveny tlakovym spinačom obsahujúcin odvizdušnovaci ventil so spomalenym zatváranim, ktorý uláhůještartovanie motora, a preto je pri prázdněj nádrží vypust'anie prudu vduchu z ventilu po dobu niedolkych sekünd normalne.

• Vsetky kompresory su vybavené poistnám ventilom, ktoryzasiahne v pripade nesprávneho fungovania presostatua tym zaruci bezpečnost strojného zariadenia.

Bezpečnostny ventil slúži na zabrànenie vzniku pretlaku vo vzduchovych zásobnikoch. Ventil je z vyroby prednastavený a nebude fungovat, kym tlak v zásobniku nedosiahne nestavenú hodnotu. Nepokušajte sa upravovat alebo odstránit tento bezpečnostny prvok. Akákol'vek uprava tohto ventilu moze viest k vzniku vázneho zranenia. Ak je na zariadení potrebné vykonat servis alebo udrzbu, obratte sa na autorizované serviné centrum.

• Cervena značka na manometri označuje maximálny pracovné tlak nádrže. Nepredstavujé nastavený tlak.
• Pocas operacion napojenia pneumatickeho prifstroja na rurku stlaeneho vzduchu dodavanego h kompressora,

je absoluti ne dolezite prerusit prud vzduchu vo vystupe zo samotnej rurky.

• Použitie stlačeného vzduchu na iné účely ako bolí navrhnute (napr. nafukovanie, pneumaticke nastroje, lakovanie, umyvanie s Čistiacimi prostriedkami len na báze vody, atd.) si vyžaduje znalost a respektovanie noriem, platnych v Jednotlivych pripadoch.

• Skontrolujte, cisu spotreba vzduchu a maximaly prevadzkovy tlak pneumatickeho nastroja a pripojovacich hadic (ku kompresoru) kompatibilne s tlakom nastavenym na regulatore tlaku a smnozstvom vzduchu dodavanym z kompressora.

• Vykon kompresora je zaruceny pri prevadzke vo vyšek od 0 do 1000 metrov nad hladinou mora.

2. POPIS PRISTROJA (Obr. 1 - 11)

Prosim zohladnite skutočnost, ze správy spôsob prevadzky nasich pristrojov nie je na profesiónáne, remeselnícke ani priemyselné použitie. Nepreberáme ziadne zárucné ručenie, ak sa pristroj bude použivat v profesiónánych, remeselníckych alebo priemyselnéch prevadzkach ak oaj na Činnosti rovnocné s takýmto použitim.

Pristroj smie byt pouzitylen na ten ucel, na ktory bol urceny. Kaźde iné odlisné pouzitie pristroja sa považuje za nesplnajuce ucel pouzitia. Za škody alebo zranenia akehokolvek druhu sposobene nespravnym pouzivanim ruci pouzivatef / obsluhujica osoba, nie však vyrobca.

5. POKNY PRE UMIESTNENIE PRISTROJA

• Skontrolujte prípadné poskodenie transportom. Akékolvek poskodenia ihned ohláste dopravnej spolocnosti, ktorá dodala zakúpený kompresor.
• Postavenie kompresora by sa malo uskutočnit v blízkosti spotrebica.
• Dlhé vzduchové vedenie a dlhé privvodné vedenia (predlžovacie vedenia) sa neodporúćaju.
• Dbat' na suchy a bezpraśny nasévaný vzduch.
• Neumiestnujte kompresor vo vlhkej alebo mokrej miestnosti.
• Kompresor smie byt' použivaný len vo vchodnych miestnostiach (dobre vetraných, s teplotou okolia +5 °C - +40 °C). V miestnostiach sa nesmie nachadzat' prach, kyseliny, vypary, explozívine alebo zápalné plyny.
• Kompresor je vhdný pre použitie v suchych miestnostiiach. V oblastiach, kde sa pracuje so stiekajucou vodou, je použitie prístroja zakázané.

6. MONTAZ UVEDENIE DO PREVÁDZKY

Pozor!

Pred uvedenim do prevadzky pristroj bezpodmienečne kompletne zmontovat!

6.1 Montáz kolies

Ak su dodané, kolesá sa musia namontovat', ako je uvedené na obrázku 2.

6.2 Montáz opornych noh

Ak su dodané, gumené nohy sa musia namontovat', ako je uvedene na obrázku 3.

6.3 Montáz transportnej rukoväti (tyka sa modelov, ktoré tuto možnost' majú)

Transportnu rukovat' naskrutkovat' na kompresor ako je uvedene na obrzku 4.

6.6 Montáž rychlospojky pre tlak kotla (tyka sa modelov, ktoré tuto moznost' majú)

Naskrutkovat rychlospojku pre neregulovany tlak kotla (odk. 13) pod'a obrazku 7a až 7b na tlakovú nádrž (odk. 2).

6.7 Sietové pripojenie

Kompresor je vybaveny sie'tovym elektrickym kablom so zastrckou. Zasuhte vidlicu, zastrcku elektrického kablu do zasuvky, vchodnej co do formy, napatia a frekvencie a konformnej, zhodnej s platnymi pravnymi normami. Pred uvedenim do prevadzky dbajte na to, ci pritomné sietové napatie zodpovedá prevadzkovému napatiu podla typoveho stitku na pristroji. Uistite sa, ze vypinač ON/OFF nie je v polohe I (ON). Dlhe pripojné vedenia, ako aj predlžovacie kable, kablove bubny atd. sposobujuPokles napatia a mozu sposobit problémy pri Rozbehu motora. Pri nizkych teplotach pod +5°C je nábeh motora obmedzený tazkým chodom.

6.8 Vypinač zap/vyp (obr. 8-9)

Vythnutim tlacidla (odk. 8) sa kompresor zapina (zap). Aby sa kompresor vypol, musi sa tlacidlo (odk. 8) zatlacit (vyp).

6.9 Nastavenie tlaku

• Pomocou tlakového reguláora (odk. 7) sa moze nastavit tlak na manometri (odk. 6).

• Nastavený tlak sa moze odoberat' cez rychlospojku (odk. 5).

• Po dosiahnutí hornej kalibrovacej hodnoty (nastavenej vyrobcom pri kolaudacnej faze), kompresor sa zastavi. Zúžitkovaním vzduchu sa kompresor automaticky znova uvedie do chodu, ked' sa dosiahne dolna kalibrovacia hodnota.

• Kompresor bude automatickyPokračovat v uvedenom cykle, až kým nestlacite vypínač I/O.

7. CISTENIE A UDRZBA

Pozor! Pred vsetkymi cistiacimi ate kabel zo siete.
Pozor!
Pockajte, kym je kompresor uplne vychladnuty!
Nebezpečenstvo popálenia!
Pozor! Pred vsetkymi cistiacima a udrzbovymi pracami zbavit kotol tlaku!

7.1 Cistenie

• Udržujte ochrannes zariadenia vždy v m vzduchom pri nastaveni na nizky tlak.

• Odporucame, aby ste pristroj cistili priamo po kaźdom pouziti.

• Nepoužívajte Žiadne agresivne Čistiance prostriedky alebo riedidla; tieto prostriedky by mohli napadnú't umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda.

• Hadica a strikacie nastroje sa musia pred Čistenim odpojit z kompresora. Kompresor nesmie byt Čistenývodou, Rozpústadlemi a pod.

7.2 Kondenzovana voda (obr. 10)

Skondezovaná voda sa musí vypústat kázdy den otvorením odvodnovacieho ventilu (odk. 11) (na spodnej strane tlakovej nádoby).

1. Skontrolujte, Č je kompresor vypnutý.
2. Držiac za rukovat, naklonit kompresor smerom k vypustaciemu kohutiku tak, aby sa tento dostal do co najnizsej polohy.
3. Otvorit odvodnovaci ventil.
4. Udrziavat' kompresor nakloneny tak, aby z kompresora vytiekla vsetka skondezovaná voda.
5. Zatvorit odvodnovaci ventil.

Pozor!

Zlikvidujte kondenzovanu vodu ekologicky na prislušnom zbernom mieste.

INTERVALY ÜRZBY
FUNKCIA	PO PRVÍCH 100 HODINÁCH	KAŽDÍCH 100 HODÍN
Čistenie nasávacieho filtra a/alebo výmena filtracného prvku	●	●
Vypustenie kondenzovanej vody z nádržky	Každý dež a po skončeni práce.

Bezpečnostné ventil je nastavený na majvyší prípustné tlak.

Nie je priustné menit' nastavenie bezpečnostného ventilu. Z dōvodu správnéj funkcie bezpečnostného ventilu v pripline potreby, by sa mal tento ventil občas aktivovat. Potiahnite za kržok tak silno, aby ste zretelne počuli unikanie tlakového vzduchu (Obr. 11). Nakoniec znovu kržok pustite.

7.4 Skladovanie

Pozor!

Vytilnite elektricku zastrcku zo siete, odvzdu-snite
priestroj a vsetky zariadenia na stlačený vzduch,
ktoré su k nemu pripojene, a vypustite kondenzát.
Kompresor odstavte tak, aby nemohol byt' uvedeny do prevadzky nepovolanou osobou.

Pozor!

Kompresor skladovat'len v suchom prostredi, ktoré je nepristupné nepovolaným osobám. Nepreklápat', ale skladovat' v postavenom stave!

8. LIKVIDÁCIA A RECYKLÁCIA

V sulade so smernicou 2012/19/EU

o zneškodnovani odpadovych elektrickych a elektronickych zariadeni (OEEZ).

Diferencovanym zberom a odovzdanim spotrebiča v recyklacnom strendisku, kde bude zlikvidovaný postupmi, któ neposkodzujuživotné prostredie, sa prispieva k predchodzaniu negativnych dopadov naŽivotné prostredie a zdravie obvatešta a pomáha vyuzitiu alebo recyklacii materiálov spotrebiča.

Vyhodenie spotrebica volne do prirody znamenáPokutu pre použírateva v sulade s platnymi zákoni.

9. MOZNOST VYSKYTNUTIA SA ANOMÁLÍ A RELATÍVNE ZÁSAHY, KTORÉ SÜ DOVOLENÉ

Anomália	Pričina	Zákrok
Kompresor sa zastaví a po pár minútach sa rozbehne sám od seba.	V dôssledku zasiahnutia tepelných ochrán dochodázka k prehriatiu motora.	Nechajte kompresor vychladnút. Vyvetrajte miestnost'.
Kompresor sa zastaví po niedolkychPokudosch o rozbehutie sa.	V dôssledku zasiahnutia tepelnej ochrany dochodázka k prehriatiu motora (vypojenie vidlice počas chodu, nedostatočné napájacie napätie stroja).	Uved'te do Činnosti vypnutý vypínač chodu prevádžky. Vyvetrajte miestnost'. Počkajte niedolkó minút a kompresor sa autonomatický znova uvedie do chodu.
Kompresor sa nezastaví azasiahne poistný ventil.	Nesprávné fungovanie kompresora alebo porucha tlakového spínača.	Odoje tveidlicu, zástrčku a obratte sa na servisné stredisko.

Akékol'vek iné zásahy musí vykonávat personal z autorizovanych Servisnych stredisk a musí poziadat o dodanie originálnych nahradnych dielov. Poškodenie strojného zariadeniaMZe narusit' bezpečnost' a v kazdom pripade rusi platnost' prislušnej záruky.

Záruka a opravy.

V priade chybného tovaru alebo pri poziadavke na nahradné diely kontaktujte prosim predajcu, u ktorého ste tovar zakúpili.

CoxpaHnTe daHHoe pyKOBoDCTBO B TeueHne BCero nepnoDa 3KcnIyatauN KOMnPecccopa

7.3 Drošibas värsts (10. poz.)

Drosibas vards ir iestafits uz augstako pielaujamo spiedtrauka spiedenu. Aizliegt's regulet drosibas varstu. Laiku pa laikam attaisiet drosibas varstu, lai parliecinatos, ka tas darbojas, kā paredzets. Pavelciet bredzenu ar pietiekamu speku, lidz izdzirdat saspiesta gaisa izplusanu (11. att.). Pec tam atlaidiet bredzenu atkal.

7.4 Glabăšana

Bridinajums!

Iznemiet kontaktdaksu nokontaktligzdas, iztuksojiet ieri un visus saspiesta gaisa instrumentus, kas pievienoti tai, un iztuksojiet kondensatu. Izsledziet kompresoru un parliecinieties, ka tas ir nodrošinats, lai to nevaretu iedarbinat nepilnvarota persona.

Bridinajums!

Glabajiet kompresoru tikai sausa vietara tam nevar pieklut nepilnvarotas personas. Vienmér glabajiet taisni, nekada gadijuma ne sagaztu!

8. UTILIZÁCIJA UN OTRREIZÉJAPARSTRADE

Saskana ar Direktivu 2012/19/ES par

elektrisko un elektronisko iekartu atkritumiem (EEIA).
