Caractéristiques Techniques	Compresseur à piston, puissance de 1,5 kW, pression maximale de 8 bars, débit d'air de 135 litres/minute.
Utilisation	Idéal pour les travaux de bricolage, gonflage, peinture et nettoyage.
Maintenance et Réparation	Vérifier régulièrement le niveau d'huile, nettoyer le filtre à air et purger le réservoir d'eau.
Sécurité	Utiliser des lunettes de protection, éviter de surcharger le compresseur, ne pas toucher les pièces chaudes.
Informations Générales	Poids de 30 kg, dimensions compactes pour un rangement facile, garantie de 2 ans.

FOIRE AUX QUESTIONS - SXCMS1350VE STANLEY

Quel est le niveau sonore du compresseur STANLEY SXCMS1350VE ?

Le niveau sonore du compresseur STANLEY SXCMS1350VE est de 97 dB(A).

Quelle est la puissance du moteur du STANLEY SXCMS1350VE ?

Le moteur du compresseur STANLEY SXCMS1350VE a une puissance de 2,5 kW.

Quelle est la capacité du réservoir du compresseur ?

Le réservoir du compresseur STANLEY SXCMS1350VE a une capacité de 50 litres.

Comment entretenir le compresseur STANLEY SXCMS1350VE ?

Pour entretenir le compresseur, vérifiez régulièrement le niveau d'huile, nettoyez le filtre à air et vidangez l'eau du réservoir après chaque utilisation.

Le compresseur STANLEY SXCMS1350VE peut-il être utilisé à l'extérieur ?

Oui, le compresseur STANLEY SXCMS1350VE peut être utilisé à l'extérieur, mais il doit être protégé des intempéries et des conditions extrêmes.

Quelle est la pression maximale de sortie du compresseur ?

La pression maximale de sortie du compresseur STANLEY SXCMS1350VE est de 8 bar.

Est-ce que le compresseur STANLEY SXCMS1350VE est portable ?

Le compresseur est équipé de roues et d'une poignée pour faciliter son transport, mais il est relativement lourd en raison de sa taille et de son réservoir.

Quelles sont les applications recommandées pour le STANLEY SXCMS1350VE ?

Le compresseur STANLEY SXCMS1350VE est recommandé pour les travaux de bricolage, la peinture, le gonflage de pneus et l'alimentation d'outils pneumatiques.

Comment résoudre un problème de démarrage du compresseur ?

Vérifiez que le compresseur est correctement branché, que le disjoncteur n'a pas sauté et que le réservoir est suffisamment plein d'air.

Où puis-je trouver des pièces de rechange pour le compresseur STANLEY SXCMS1350VE ?

Les pièces de rechange peuvent être trouvées chez les revendeurs agréés STANLEY ou sur le site officiel de STANLEY.

MODE D'EMPLOI SXCMS1350VE STANLEY

1 - Données du constructeur
2-Marquage CE et symbole DEEE
3 - Modèle / Code / Numéro de série
4 - Air aspiré mesure en (l/min) et (cfm)
5 - Air refoule par le compresseur mesure en (l/min) et (cfm)
6 - Pression maximale de fonctionnement (bar et PSI), capacité du réservoir (l), tours par minute (RPM), pounds (kg)
7 - Niveau de puissance acoustique garanté en dB(A)
Niveau de puissance acoustique mesure en dB(A)
8 - Données électriques : tension d'alimentation (V), fréquence (Hz), courant absorbe (A), puissance en (kW) et (HP)
9 - Facteur de service
10 - Déclaration d'origine
11 - Année de production/fabrication

(FR) Attention - Ne pas trop serrer.

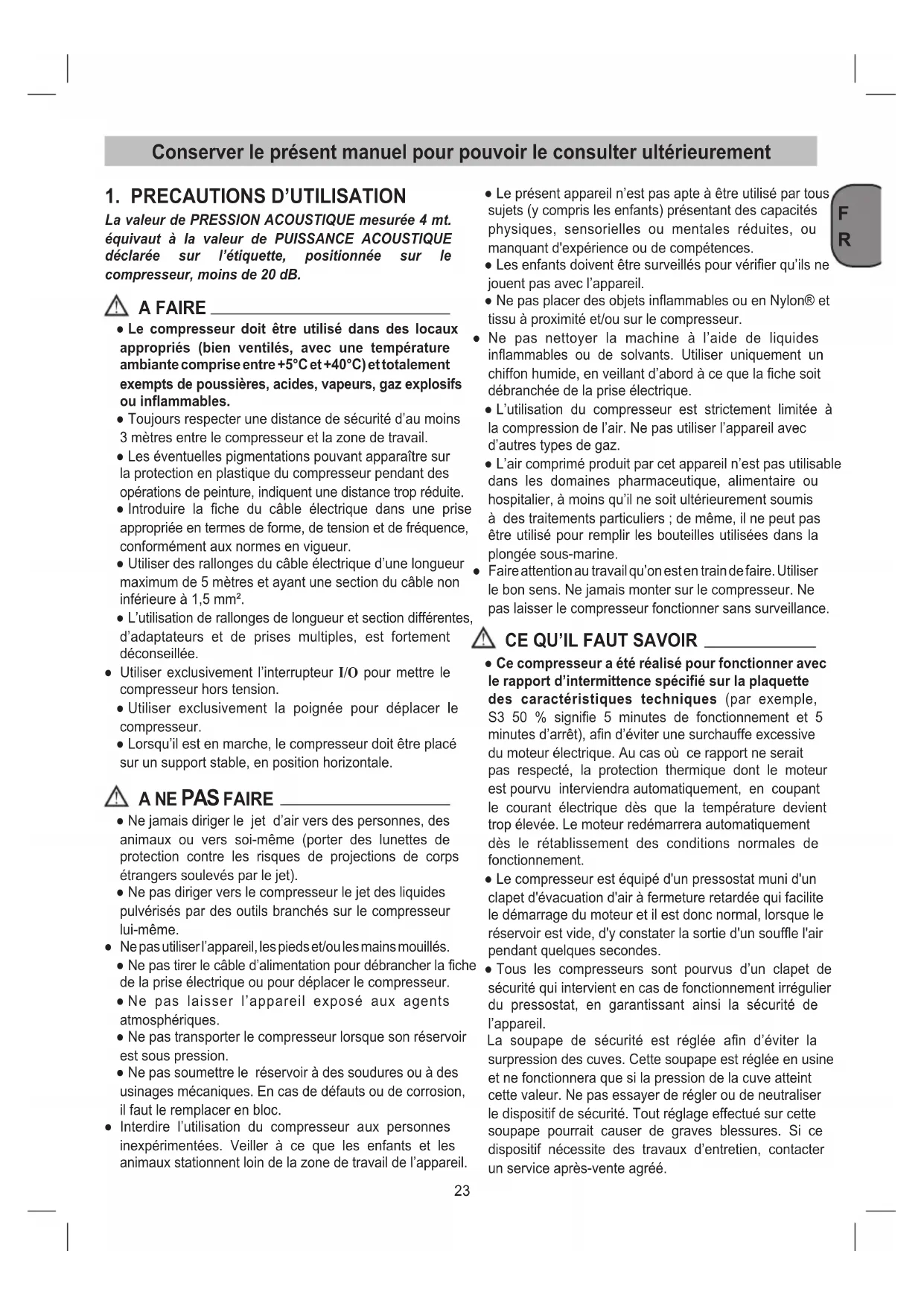

Conserver leprésent manuel pour pouvoir le consulter ultérieurement

1. PRECAUTIONS D'UTILISATION

La valeur de PRESSION ACOUSTIQUE mesure 4 mt. équivaut à la valeur de PUISSANCE ACOUSTIQUE déclarée sur l'étiquette, positionnée sur le compresseur, moins de 20 dB.

A FAIRE

• Le compresseur doit être utilisé dans des locaux appropriés (bien ventilés, avec une température ambiente comprise entre +5^ et +40^ ) et totalement exempts de poussières, acides, vapeurs, gaz explosifs ou inflammables.

• Toujours respecter une distance de sécurité d'au moins 3 mètres entre le compresseur et la zone de travail.

• Les évientuelles pigmentations pouvant apparaitre sur la protection en plastique du compresseur pendant des opérations de peinture, indiquent une distance trop réduite.
• Introduire la fiche du cable électrique dans une prise appropriée en termes de forme, de tension et de fréquence, conformément aux normes en vigueur.
• Utiliser des rallonges du cable électrique d'une longueur maximum de 5 metres et ayant une section du cable non inférieure à 1,5mm^2
• L'utilisation de rallonges de longueur et section différentes, d'adaptateurs et de prises multiples, est fortement déconseillée.

Utiliser exclusivement l'interrupteur I/O pourmettre le compressor hors tension.

• Utiliser exclusivement la poignée pour déplacer le compressor.
• Lorsqu'il est en marche, le compresseur doit être placé sur un support stable, en position horizontale.

ANE PAS FAIRE

• Ne jamais diriger le jet d'air vers des personnes, des animaux ou vers soi-même (porter des lunettes de protection contre les risques de projections de corps étrangers soulevés par le jet).

• Ne pas diriger vers le compresseur le jet des liquides pulverisés par des outils branchés sur le compresseur lui-même.

• Ne pas utiliser l'appareil, les pieds et/ou les mains mouillés.

• Ne pas tirer le cable d'alimentation pour débrancher la fiche de la prise électrique ou pour déplacer le compresseur.

• Ne pas laisser l'appareil exposé aux agents atmosphériques.
• Ne pas transporter le compresseur lorsque son réservoir est sous pression.

• Ne pas soumettre le réservoir à des soudures ou à des usinages mécaniques. En cas de defaults ou de corrosion, il faut le remplacer en bloc.

• Interdire l'utilisation du compresseur aux personnes inexpliméntées. Veiller à ce que les enfants et les animaux stationnent loin de la zone de travail de l'appareil.

• Leprésent appareil n'est pas appte à être utilisé par tous sujets (y compris les enfants) représentant des capacities physiques, sensorielles ou mentales réduites, ou manquant d'expérience ou de compétences.

• Les enfants doivent être surveillés pour vérifier qu'ils ne jouent pas avec l'appareil.

• Ne pas placer des objets inflammables ou en Nylon et tissu à proximité et/ou sur le compresseur.

• Ne pas nettoyer la machine à l'aide de liquides inflammables ou de solvants. Utiliser uniquement un chiffon humide, en veillant d'abord à ce que la fiche soit débranchée de la prise électrique.

• L'utilisation du compresseur est strictement limite à la compression de l'air. Ne pas utiliser l'appareil avec d'autres types de gaz.
• L'air compré produit par cet apparéil n'est pas utilisable dans les domaines pharmaceutique, alimentaire ou hospitalier, à moins qu'il ne soit ultérieurement soumis à destraitements particuliers; de même, il ne peut pas être utilisé pour replir les bouteilles utilisées dans la plongée sous-marine.
  Faire attention au travail qu'on est en train de faire. Utiliser le bon sens. Ne jamais monter sur le compresseur. Npas laisser le compresseur fonctionner sans surveillance.

CE QU'IL FAUT SAVOIR

• Ce compresseur a été réalisé pour fonctionner avec le rapport d'interrêtence spécifique sur la plaquette des caractéristiques techniques (par exemple, S3 50 % signifie 5 minutes de fonctionnement et 5 minutes d'arrêt), afin d'éviter une surchauffe excessive du moteur électrique. Au cas où ce rapport ne serait pas respecté, la protection thermique dont le moteur est pourvu interviendra automatiquement, en coupant le courant électrique dés que la température devient trop élevé. Le moteur redémarrera automatiquement des le rétablissement des conditions normales de fonctionnement.
• Le comprisseur est équipé d'un pressostat muni d'un clapet d'évacuation d'air à fermeture retardée qui facilité le démarrage du moteur et il est donc normal, lorsque le réservoir est vide, d'y constater la sortie d'un souffle l'air pendant quelques secondes.
• Tous les compresseurs sont pourvus d'un clapet de sécurité qui intervient en cas de fonctionnement irregular du pressostat, en garantissant ainsi la sécurité de l'appareil.

La soupape de sécurité est régée afin d'éviter la surpression des cuves. Cette soupape est régée en usine et ne fonctionnera que si la pression de la cuve atteint cette valeur. Ne pas essayer de régler ou de neutraliser le dispositif de sécurité. Tout réglage effectué sur cette soupape pourrait causeer de graves blessures. Si ce dispositif nécessite des travaux d'entretien, contacter un service après-vente/agree.

• Le repère rouge sur le manomètre se refère à la pression de service maximale du réservoir. Elle ne concerne pas la pression régée.
• Pendant l'opération de montage d'un outil, la sortie du débit d'air doit être impérativement coupée.

• L'utilisation de l'air compré pour les différentes utilisations prévues (gonflage, outils pneumatiques, peinture, lavage avec des déterments à base aqueuse seulement, etc.), comporte la connaissance et le respect des normes prescrites au cas par cas.

• Vérifier que la consommation d'air et la pression maximum d'exercice de l'outil pneumatique et des tuyaux de raccordement (avec le compresseur) à appliquer sont compatibles avec la pression configurée sur le régulateur de pression et avec la quantité d'air distribuée par le comprisseur.

• Les performances du compresseur sont garanties pour un fonctionnement entre 0 et 1000 metres au-dessus du niveau de la mer.

2.DESCRIPTION DE L'APPAREIL (Fig.1-11)

1. Filtre à air d'aspiration
2. Réservoir à air compré
3. Roue
4. Pied en caoutchouc
5. Accouplemente (air comprime regle)
6. Manometre (pression reglee lisible)
7. Manostat régulateur
8. Interrupteur Marche/Arrét
9. Poignée de transport
10. Soupape de sécurité
11. Robinet de vidange de l'eau de condensation du réservoir
12. Manometre (pression du réservoir lisible)
13. Accouplemente rapide (air comprime non regle)
14. Boulon
15. Écrou
    16.Nettoyeur

3. CONTENU DE L'EMBALLAGE

• Compresseur d'air
  Filtre a air
• Petit tube d'aspiration
• Manuel d'instructions et autres documents

Le compresseur sert à produit de l'air compré pour les outils fonctionnant à l'air compré.

Veillez au fait que nos apparciels, conformément à leur affectation, n'ont pas eté construits, pour etre utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité s'il'article est utilisé professionnellement,artisanalement ou dans des sociétés industrielles,tout comme pour toute activite équivalente.

La machine doit exclusivement être employée conformément à son affectation. Chaque utilisation allant au-delà de cette affection est considérée comme non conforme. Pour les dommages en résultat ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur/l'exploitant est responsable.

5. INSTRUCTIONS D'IMPLANTATION

• Vérifiez que l'appareil n'a pas été endommagé pendant le transport. En cas d'avarie, informez immédiatement l'entreprise de transport qui a livré le comprisseur.

• Il est recommendable d'installer le compresseur à proximé du consommateur.

• Evitez les tuyaux à air et les câbles d'alimentation (câbles de rallonge) longs.
  Veillez a ce que I'air aspire soit sec et sans poussiere.
• N'installez pas le compresseur dans un local humide ou détempé.
• Le compresseur doit être utilisé uniquement dans des endroits déequats (bonne ventilation, température ambiente +5^ - +40^ ). Il ne doit y avoir dans la salle aucune poussière, aucun acide, aucune vapeur, aucun gaz explosif ou inflammable.
• Le compresseur doit être employé dans des endroits secs. Il ne peut être utilisé dans des zones où l'on travaille avec des éclaboussures d'eau.

6. MONTAGE ET MISE EN SERVICE

Attention!

Montez absolutément l'appareil complètement avant de lemettre en service!

6.1 Montage du kit de roues

Si fourni, le kit de roue doit être installé comme indiquédans la figure 2.

6.2 Montage des pieds de support

Si fourni, le pied en caoutchouc doit être installé comme indiquédans la figure 3.

6.3 Montage de la poignée de transport (pour les modèles le prévoyant)

Vissez la poignée de transport comme indiqué dans la figure 4 sur le compresseur.

6.4 Montage du filtré à air

Supprimez le bouchon de transport à l'aide d'un tournevis ou autre outil du même genre et vissez le filtré à air (1) à fond sur l'appareil (fig. 5a-5b).

Si fourni, insérer la tuyau d'aspiration dans le couvercle du filtré (Fig. 5c).

6.5 Montage du raccord rapide (s'il n'est pas deja assemblé)

Visser le raccord rapide de pression reglee, sur le raccord de sortie comme illustré dans les figures 6a et 6b.

6.6 Montage de l'accouplingrude pour pression du recipient (pour les modèles le prévoyant)

Vissez l'accouplement rapide pour la pression non régulée du récipient (référence 13) comme indiqué dans les figures 7a et 7b sur le récipient sous pression (référence 2).

6.7 Raccordement electrique

Le compresseur est équipé d'un cable réseau avec fiche à contact de protection. Introduire la fiche du cable électrique dans une prise appropriée en termes de forme, de tension et de fréquence, conformément aux normes en vigueur. Veillez, avant la mise en service, à ce que la tension du secteur et la tension de service soient les mêmes en vous reportant à la plaque signalétique de la machine. S'assurer que l'interrupteur ON/OFF ne soit en position I (ON). Les longs cables d'alimentation tout comme les rallonges, tambours de cable etc. qui entrainent des chutes de tension et peuvent empêcher le démarrage du moteur. Lorsque la température descend en dessous de 5^ C, le moteur marche durement et peut ne pas démarrer.

6.8 Interrupteur marche/arrêt (Fig. 8-9)

Le compresseur est mis en circuit en tirant le bouton (réference 8) en position I (Marche). Pourmettrele compresseur hors circuit,il faut appuyer sur le bouton (réference 8) en position O (Arrét).

6.9 Réglage de pression

• Le régulateur de pression (réference 7) permet de régler la pression sur le manomètre (réference 6).
• La pression régée peut être prise au niveau du raccord rapide (réference 5).

6.10 Reglage de l'interrupteur manometrique

L'interrupteur manometrique est ajusté à l'usine.

A après avoir atteint la valeur supérieure de consigne (programmée par le fabricant en phase de test), le compresseur s'arrête.
En utilisant de l'air, le compresseur redémarre automatiquement dés que la valeur de consigne inférieure est atteinte.
- Le compresseur continue de fonctionner en cycle automatique jusqu'à ce que l'on appuie de nouveau sur

I'interrupteur I/O.

7. NETTOYAGE ET ENTRETIEN

Attention!

Retirez la prise du réseau avant chaque travail de réglage et de maintenance.

Attention!
Attendez jusqu'à ce que le compresseur ait refroidi! Risque de brûture!
Attention!

Avant tous travaux de nettoyage et de maintenance,
mettre la chaudiere hors circuit.

7.1 Nettoyage

• Maintenez les dispositifs de protection aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou sufflez dessus avec de l'air compré à basse pression.
• Nous recommendons de nettoyer l'appareil directement après chaque utilisation.
• N'utilisez aucun produit de nettoyage ni détergent; ils pourraient endommager les pieces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil.
• Détachez le tuyau et les outils de pulverisation du compresseur avant de commencer le nettoyage. Le compresseur ne doit pas être lavé à l'eau, avec des solvants ou autres produits du même genre.

7.2 Eau condensée (Fig. 10)

L'eau de condensation doit être evacuée quotidiennement en ouvrant la soupape de drainage (référence 11) (située sur le fond de la cuve sous pression).

1. Contrôler que le compresseur soit arrêté.
2. En le tenant par la poignée, incliner le compresseur vers la soupape de drainage de façon à ce qu'il se trouve dans la position la plus BASSE.
3. Ouvrir la soupape de drainage.
4. Maintenir le compresseur incliné jusqu'à ce que toute la condensation soit sortie du réservoir.
5. Fermer la soupape de drainage.

Attention!

Eliminez l'eau condensée dans le respect de l'environnement en l'important dans un poste collecteur correspondant.

TABLEAU - INTERVALLES D'ENTRETIEN
FONCTION	APRES LES 100 PREMIERES HEURES	TOUTES LES 100 HEURES
Nettoyage filtré aspiration et/ou remplacement de l'élement filtrant	●	●
Evacuation Condensat réservoir	Tous les jours et en fin de travail.

7.3 Soupape de sécurité (réference 10)

La soupape de sécurité est régée sur la pression maximale admise du recipient sous pression. Il est interdit de déregler la soupape de sécurité. Pour que la vanne de sécurité fonctionne correctement en cas de besoin, il faut l'actionner de temps en temps. Tirez sur la bague jusqu'à ce que vous entendiez l'air compré s'échapper (Fig. 11). Ensuite, relâchez la bague.

7.4 Entreposage

Attention!

Tirez la fiche de la prise de courant, purgeze l'appareil et tous les outils à air compré raccordés et évacuez la condensation. Rangez le compresseur de manière qu'aucune personne non autorisée ne puisse lemettre en service.

Attention!

Le comprésseur doit être conservé dans un endroit sec et dont l'accès est interdit aux personnes non autorisées. Ne le renversez pas, conservez-le uniquementABOUT!

Conformément à la directive 2012/19/UE à l'élimination des déchets d'equipements, des etlectroniques (DEEE).

Le symbole de la poubelle barrée figurant sur l'appareil ou sur sa confection, indique que le produit, à la fin de sa vie utile, doit être collecté séparément des autres déchets. L'utilisateur devra donc remettre l'appareil usage aux centres de collecte sélective des déchets électroniques et electro-techniques, ou au revendeur lors de l'achat d'un nouvel apparéil de type équivalent, à raison d'un pour un. Une collecte sélective adéquate pour l'envoi successif de l' apparéil usage au recyclage, au traitement et à l'élimination dans le respect de l'environnement, contribue à éviter de possibles effets négatifs sur l'environnement et sur la santé, et favorise la réutilisation et/ou le recyclage des matérieliaux qui compose l' apparéil.

L'élimination abusive du produit de la part de l'utilisateur comporte l'application des sanctions administratives prévues par les normes en vigueur.

9. POSSIBLES ANOMALIES ET INTERVENTIONS ADMISES

Anomalie Cause Inte-vention
Le comprésseur s'accête et redémarre automatiquement après quelques minutes.	Intervention de la protection thermique, à cause de la surchauffe du moteur.
Après quelques tentatives de démarrage, le comprésseur s'accête.	Intervention de la protection thermique, à cause de la surchauffe du moteur (débranchement de la fiche pendant le fonctionnement, faible tension d'alimentation).
Le comprésseur ne s'accête pas et le clapet de sécurité intervent.	Fonctionnement irrégulier du comprésseur ou défaillance du pressostat.

Toute intervention doit être exécutée par les Centres Àprous-vente agréés, en utilisant des pièces détachées d'origine. Toute altiération de la machine peut en comprométtre la sécurité et annulera la garantie.

Garantie et réparation.

En cas de produits défectueux ou de besoin de pieces de rechange, adressez-vous au point de vente auprès duquel l'achat a été effectué.
