NAVODILA ZA UPORABO SXCMS1350VE STANLEY

• Kompresor za zrak
• Filtar za zrak
  Cjevcica za usis
• Upute za uporabu i drugi dokumenti

4. PODRUCJE PRIMJENE

Kompresor služi za stvaranje komprimiranog zraka za pneumatske alate.

Molimo da obratite pažnju na to da nasi uredaji nisu konstruirani za korištenje u komercijalne svrhe kao ni u obrtu i industriji. Ne preuzimamo jamstvo ak so uredaj koristi u obrtnickim ili industrijskim pogonima i slicnim djelatnostima.

Ta navodila za uporabo skrbno shranite zaradi poznejse uporabe

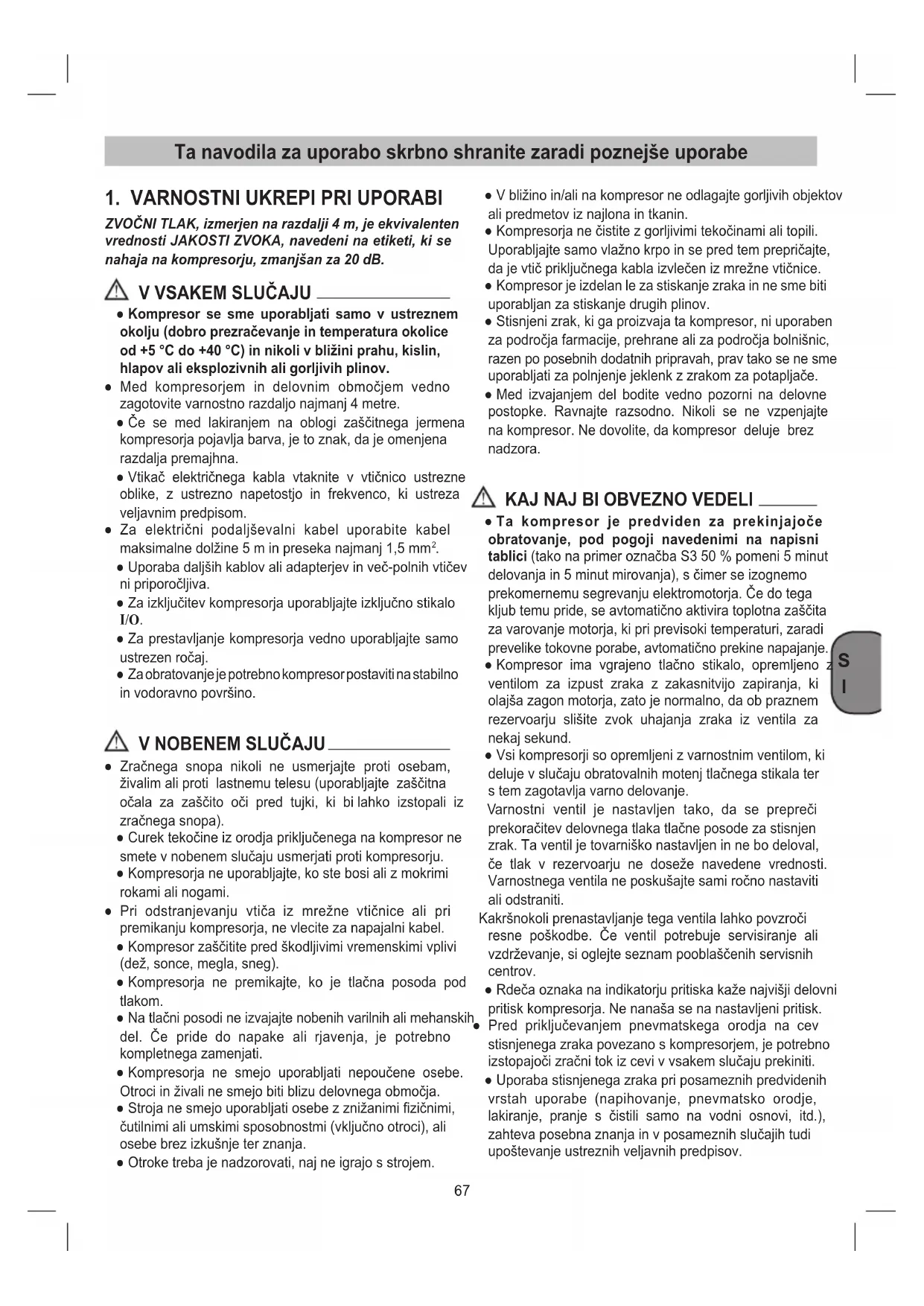

1. VARNOSTNI UKREPI PRI UPORABI

ZVOCNI TLAK, izmerjen na razdalji 4 m, je ekvivalenten vrednosti JAKOSTI ZVOKA, navedeni na etiketi, ki se nahaja na kompresorju, zmanjsan za 20 dB.

V VSAKEM SLUÇAJU

• Kompresor se sme uporabljati samo v ustreznem okolju (dobro prezračevanje in temperatura okolice od +5 °C do +40 °C) in nikoli v blizini prahu, kislin, hlapov ali eksplozivnih ali gorljivih plinov.
• Med kompresorjem in delovnim območjem vedno zagotovite varnostno razdaljo najmanj 4 metre.
• Ce se med lakiranjem na oblogi zašcitnega jermena kompresorja pojavlja barva, je to znak, da je omenjena razdalja premajhna.
• Vtikač elektrickega kabla vtaknite v vticnico ustrezne oblike, z ustrezno napetostjo in frekvenco, ki ustreza veljavnim predpisom.
• Za elektrichi podaljsevalni kabel uporabite kabel maksimalne dolzine 5 m in preseka najmanj 1,5 mm².
• Uporaba daljshih kablov ali adapterjev in vec-polnih vticev ni priporocljiva.
• Za izkljucitev kompresorja uporabljaje izključno stikalo I/O.
• Za prestavljanje kompresorja vedno uporabljajte samo ustrezen ročaj.
• Za obratovanje je potrebno kompresor postaviti na stabilno in vodoravno povrsino.

V NOBENEM SLUÇAJU

• Zračega snopa nikoli ne usmerajte proti osebam, Živalim ali proti lastnemu telesu (uporabljaje zašcitna očala za zašcitо oči pred tujki, ki bi lahko izstopali iz zračega snopa).

• Curek tekocine iz orodja prikljucenega na kompresor ne smete v nobenem slučaju usmerjati proti kompresorju.

• Kompresorja ne uporabljajte, ko ste bosi ali z mokrimi rokami ali nogami.

Pri odstranjevanju vtica iz mreznve vticnice ali pri premikanju kompresorjra, ne volecite za napajalni kabel.

• Kompresor zaščitite pred škodljivimi vremenskimi vplivi (dež, since, megla, sneg).

• Kompresorja ne premikajte, ko je tlacna posoda pod tlakom.

• Na tlačni posodi ne izvajte nobenih varilnih ali mehanskih del. Če pride do napake ali rijavenja, je potrebno kompletnega zamenjati.

• Kompresorja ne smejo uporabljati nepoucene osebe. Otroci in zivali ne smejo biti blizu delovnega obmocea.

• Stroja ne smejo uporabljati osebe z znižanimi fizičnimi, cutilnimi ali umskimi sposobnostmi (vključno otroci), ali osebe brez izkušnje ter znanja.
• Otroke treba je nadzorovati, naj ne igrajo sstrojem.

V blizino in/ali na kompresor ne odlagajte gorljivih objektov ali predmetov iz njalona in tkanin.
- Kompresorja ne cistite z gorgljivimi tekočinami ali topili. Uporabljajte samo vlažno krpo in se pred tem prepričajte, da je vtič prikrljučega kabela izvlečen iz mrežne vticnice.
- Kompresor je izdelan le za stiskanje zraka in ne sme biti uporabljan za stiskanje drugih plinov.
- Stisneni zrak, ki ga proizvaja ta kompresor, ni uporaben za področja farmacije, prehrane ali za področja bolnišnic, razen po posebnih dodatnih pripravah, prav takse ne sme uporabljati za polnjenje jeklenk z zrakom za potaplaje.
- Med izvajanjem del bodite vedno pozorni na delovne postopke. Ravnajte razsodno. Nikoli se ne vzpenjalte na kompresor. Ne dovolite, da kompresor deluje brez nadzora.

KAJ NAJ BI OBVEZNO VEDELI

• Ta kompresor je predviden za prekinjaco obratovanje, pod pogoji navedenimi na napisni tablici (tako na primer označba S3 50% pomeni 5 minut delovanja in 5 minut mirovanja), s cimer se izognemo prekomernemu segrevanju elektromotorja. Če do tega kljub temu pride, se avtomaticno aktivra toplotna zašcita za varovanje motorja, ki pri previsoki temperaturi, zaradi prevalike tokovne porabe, avtomaticno prekine napajanje.

• Kompresor ima vgrajeno tlacono stikalo, opremljeno za ventilom za izpust zraka z zakasnitvijo zapiranja, ki olajsa zagon motorja, zato je normalno, da ob praznem rezervoorju slisi zevak uhajanza zraka iz ventila za nekaj sekund.

• Vsi kompresorji so opremljeni z varnostnim ventilom, ki deluje v slučaju obratovalnih motenj tlacnega stikala ter s tem zagotavlja varno delovanje.

Varnostni ventil je nastavljen tako, da se prepreci prekoračitev delovnega tlaka tlacne posode za stisjen zrak. Ta ventil je tovarnisko nastavljen in ne bo deloval, ce tlak v rezervoorju ne dozeze navedene vrednosti. Varnostnega ventila ne poskušajte sami ročno nastaviti ali odstraniti.

Kakrsnokoli prenastavljanje tega ventila lahko povzroci resne poskodbe. Ce ventil potrebuje servisiranje ali vzdvrzejane, si oglejte beznam pooblascheni servisnih centroidrov.

Rdeca oznaka na indicatorju pritiska kaze majvisji delovni pritisk kompresorja. Ne nanaša se na nastavljeni pritisk.
Pred priključevanjem pnevmatskega orodja na cev stisjenega zraka povezano s kompresorjem, je potrebno izstopajovi zračni tok iz cevi v vsakem slučaju prekiniti.
- Uporaba stisjenega zraka pri posameznih predvidenih vrstah uporabe (napihovanje, pnevatsko orodje, lakiranje, pranje s cistili samo na vodni osnovi, itd.), zahteva posebna znanja in v posameznih slucajih tudi upoštevanje ustreznih veljavnih predpisov.

• Potrebno je preveriti, ce se poraba zraka in maksimalni delovni tlak uporabljenega pnevatskega orodja ter priključnih cevi (s kompresorjem), ujemata s tlakom nastavljenim na regulatorju tlaka in s kolićino zraka, ki jo kompresor proizvaja.
• Zmogljivosti kompresorja so zagotovljene ob obratovanju na nadmorski visini med 0 in 1000 metrov.

2. OPIS NAPRAVE (Slikah 1 - 11)

1. Sesalni zračni filter
2. Tlacna posoda
3. Kolo
4. Podporna nožica
5. Hitra sklopka (regularirani komprimirani zrak)
6. Manometer (nastavljen tlak je mozno odcitati)
7. Tlacni regulator
8. Stikalo za vklop/izklop
9. Transportni ročaj
10. Varnostni ventil
11. Vijak za izpust kondenzne vode
12. Manometer (moznost odcitanja tlaka v kotlu)
13. Hitra sklopa (neregulirani komprimirani zrak)
14. Sornik
15. Matica vijaka
16. Podložka

3. VSEBINA EMBALAZE

Zračni kompresor
- Filter zraka
- Sesalna cevka
- Navodilo za uporabo in drugi dokumenti

4. PODROČJE UPORABE

Kompresor služi za proizvajanje komprimiranega zraka za orodje, ki je gnano s komprimiranim zrakom.

Prosimo, da upostevate, da naše naprave niso bile konstruirane za namene profesionalne, obrniške ali industrijske uporabe. Ne prevzemamo nobenega jamstva, Če se naprava uporablja za profesionalne, obrniške ali industrijske namene ali za izvajanje podobnih dejavnosti.

Stroj je dovoljeno uporabljati samo za namene, za katere je bil konstruirani. Vsaka druga uporaba ni dovoljena. Za kakrsnokoli skodo ali poskodbe, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik / upravljalec, ne pa proizvajalec.

5. NAPOTKI ZA POSTAVITEV KOMPRESORJA

• Pregleje kompresor zaradi eventuelnih poskodb med transportom. Eventuelne poskodbe takoj sporocite transportnemu podjetju, ki je izvršilo izdobavo kompresorja.
• Kompresor namestite v blizini porabnika.
• Ne uporabljaje dolgih zračnih cevi in dolgih dovajalnih cevi (cevni podaljiški).

• Pazite, da bo sesani zrak suh in brez vsebnosti prahu.

• Kompresorja ne nameschajte v vraznem ali mokrem prostoru.

• Kompresor se sme uporabljati samov primernem prostoru (v dobro prezračenem prostoru, pri temperaturi okolice +5^ - +40^ ). V prostoru ne sme biti prahu, kislin, pare, eksplozivnih ali vnetljivh plinov.

• Kompresor jeprimeren za uporabo v suhih prostorih. Uporaba kompresorja ni dopustna v območju, kjer se dela s pršečo vodo.

6. MONTAZA IN PRVI ZAGON

Pozor!

Pred prvim zagonom je nujno potrebno, da napravo montirate v celoti!

6.1 Namestitev kompleta koles

Ce je prilozen, komplet koles montirajte kot je prikazano na sliki 2.

6.2 Montaža podborne nožice

Če so prilozene, gumijaste noge montirajte kot je prikazano na sliki 3.

6.3 Montaža transportega ročaja (za modele, ki to predvidevajo)

Transportni ročaj privijte na kompresor kot je prikazano na sliki 4.

6.4 Montaža zračnega filtra

Odstranite transportne Čepe z izvijačem ali s podobnim orodjem in privijte zračni filter (nap. 1) na napravo (slikah 5a-5b).

Ce je prilozena, vstavite sesalno cevcico vPokrov filtra (slika 5c).

6.5 Namestitev sklopek shitrim delovanjem (Ce ni ze vgrajena)

Ce je predvideno, tesno pričvristite sklopko s hitrim delovanjem za popravljen tlak na sklopko na zadnjem izhodu, kot je prikazano na slikah 6a in 6b.

6.6 Montaža hitre sklopke za tlak kotla (za modele, ki to predvidevajo)

Hitro sklopko za neregulirani tlak kotla (nap. 13) privijte na tlačno posodo (nap. 2) kot je prikazano na slikah 7a do 7b.

6.7 Omrežni elektrichi priključek

Kompresor je opremljen z omreznim kablom z varnostnim elektricnim vtikaem. Vtikač elektricnega kabla vtaknite v vtčnico ustrezne oblike, z ustrezno napetostjo in frekvenco, ki ustreza veljavnim predpisom. Pred prvim zagonom pazite na to, da se omrežna napetost ujema z obratovalno napetostjo, ki je navedena na tablici podatkov stroja. Preverite, da stikalo ON/OFF ni v položaju I (ON). Dolgi dovodni kabli, kot tudi elektrčni podaljiški, kabelski bobni itd. povzroćijo upad napetosti in lahko preprećijo zagon motorja. Pri nizkih temperaturah pod +5 °C je zagon motorja ogrożen zaradi težjega delovanja.

6.8 Stikalo za vklop / izklop (slikah 8-9)

Kompresor vkljucite takto, da izvlecate gumb (nap. 8) (vklop).

Za izklop kompresorja morate pritisniti na gumb (nap. 8) (izklop).

6.9 Nastavitev tlaka

Z regulatorjem tlaka (nap. 7) Iahko na manometru (nap. 6) nastavite tlak.
- Nastavljeni tlak lahko razberete na hitri sklopi (nap. 5).

6.10 Nastavitev tlačnega stikala

Tlačno stikalo je tovarníško nestavljeno.

• Ko je dosežena zgornja umerjena vrednost delovnegatlaka (proizvajalec ga nastavi med postopkom preizkušanja), se kompresor zaustavi.
  Zaradi porabe zraka prične kompresor ponovno avtomaticno delovati, takoj ko je dosežena spodnja nastavljena vrednost.
• Kompresor nadaljuje Funktionirati po avtomatskem cikluk dokler se ne aktivira stikalo I/O.

7. CISCENJE IN VZDRZEVANJE

Pozor!

Pred vsemi cistilnimi in vzdrrzevalnimi deli potegnite elektrichi omrezni vtikac iz elektriche omrezné vticnice.

Pozor!

Pocakajte, da se kompresor popolnama ohladi! Nevarnost, da se opecete!

Pozor!

Pred vsakim cisicenjem in vzdrrzevanjem je potrebno izpustiti tlak v kotlu.

7.1 Ciscenje

• Zašcitne naprave vzdrujte v karseda Čistem stanju. Napravo obrišite z Čisto krpo ali pa prah in umazanijo z naprave izpihajte s komprimiranim zrakom pri nizkem tlaku.
  Mi priporocamo, da napravo očistite po vsaki uporabi.
• Ne uporabljaje cistilnih sredstev ali razredcila; ta lahko pricnejo nazirati dele, ki so iz umetne mase. Pazite na to, da v notranjost narave ne bo mogla priti voda.
• Pred cisicenjem je potrebno odklopiti cev in orodje za grizganje od kompresorja. Kompresorja ne smete cistiti z vodo, razredcili, ipd.

7.2 Kondenzacijska voda (slika 10)

Kondenzacijski vodo je potrebno vsak dan iztoci z odprjem izpustnegva ventila (oznaka 11 na dnu tlačne posode).

1. Preverite, ali je kompresor izklopljen (v položaju "Off").
2. Medtem, ko držite ročaj, nekoliko nagnite kompresor v smeri izpustnegа ventila, ki se nahaja na dnu rezervoorja.
3. Odpritizeizpustniventil.
4. Kompresor drzite v nagnjenem položaju, dokler iz njega ne izteče ves kondenz.
5. Zaprite izpustni ventil.

Pozor!

Kondenzacijski vodo predajte v ustrezno zbiralisce odpadkov.

INTERVALI VZDRŽEVANJA
FUNKCIJA	PO PRVIH 100 URAH	VSAKIH 100 UR
Čišćenje zračnega filtra in/ali zamenjava filtra	●	●
Praznjenje kondenzata iz tlačne posode	Vsakodnevno in ob koncu dela.

Varnostni ventil je nastavljen na najvisji tlak, ki je dovoljen v tlačni posodi. Prepovedano je spreminjati nastavitve na varnostnem ventilu. Da bo varnostni ventil po potrebi deloval pravilno, ga ne potrebno od Časa do Časa sprožiti. Potegnite obroček takelo močno, da boste slisali izpust komprimiranega zraka (slika 11). Nato obroček spet spustite.

7.4 Skladišcenje

Pozor!

Izvlecite vtic iz elektricne vticnice, odzracite napravo in vsa na napravo prikljucena orodja na stisnen zrak in izpraznite kondenzat. Kompresor postavite na taksnomesto, da ga ne bodo mogle zagnati nepooblascene osebe.

Pozor!

Kompresor hranite na suhem in za nepooblascene osebe nedostopnem mestu. Ne nagibajte ga, hranite ga v stojecem stanju!

8. ODSTRANJEVANE IN RECIKLAZA

V skladu z Direktivo 2012/19/EU

o odpadni elektricni in elektronski opremi (OEEO).

Simbol prečrtanega smetnjaka na izdelku ali na embalazi opozarja, da izrabljene elektríne ali elektronske opremene smete obravnavati kot gospodinjske opadke, ampak jo odnesite na ustrezno zbirališće za reciclazo elektríne in elektronske opreme ali jo oddajte v trgovino, kjer ste jo pupili, ob nakupu nove.

Pravilno odstranjevanje in nadaljni proces reciklaze priptomoreta k preprecevanju posledic za okolje in zdravje lijudi, ki bi nastale ob neustreznem ravnanj, in zagotavljata ponovno uporabo ali predelavo sestavnih delov izdelokov.

Za nepravilno in nedovoljeno odlaganje elektronske in elektricne opreme, veljavna zakonodaja doloca denarno kazen zoper krshitelje.

1. MOZNE MOTNJE IN USTREZNI UKREPI ZA NJIHOVO ODPRAVLJANJE

Motnja Vzrok Ukrep
Kompresor se zaustavi in po nekaj minutah samodejno nadaljuje z obratovanjem.	Aktiviranje toplotne zaščite, zaradi pregrevanja motorja.	Počakajte, da se kompresor ohladi. Prezračite prostor.
Po več poizkusih zagona, se kompresor zaustavi.	Aktiviranje toplotne zaščite, zaradi pregrevanja motorja (snetje vtiča med obratovanjem, premajhma napajalna napetost).	Aktivirajte stikalo vklučeno/ izključeno. Prezračite prostor. Počakajte nekaj minut, da prčne kompresor ponovno sam obratovati.
Kompresor se ne zaustavi in aktivira se varnostni ventil.	Motnja delovanja kompresorjali nepravilno delovanje tlačnegastikala.	Izvlecite vtič inPokličite servisno službo.

Vse preostale ukrepe morajo izvršiti pooblaščeni centri servisne službe, z uporabo originalnih nadomestnih delov. Zaradi poseganja v kompresor, lahko negativno vplivate na varnost, prav takopa tudi ustrezna garancija v vsakem slučaju izgubi svojo veljavnost.

Garancija in popravilo.

V primeru okvare delov ali potrebe po rezervnih delih se obrnite na prodajno tocko, kjer ste opravili nakup.
