MANUALE UTENTE SXCMS1350VE STANLEY

1 - Dati del costruttore
2 - Marchio CE e symbolo RAEE
3 - Modello / Codice /Numero di seri
4 - Aria aspirata misurata in (l/min) e (cfm)
5 - Aria resa dal compressore misurata in (l/min) e (cfm)
6 - Pressione massima di esercizio (bar e PSI), capacità del serbatoio (l), giri al minuto (RPM), peso (kg)
7 - Livello di potenza acustica garantilo in dB(A); Livello di potenza acustica misurato in dB(A)
8 - Dati elettrici: tensione di alimentazione (V), frequenza (Hz), corrente assorbita (A), potenza in (kW) e (HP)
9 - Fattore di servizio
10-Dichiarazione di origine

11 - Anno di produzione/fabbbricazione

GB Legend:

(IT) Chiave non inclusa.

(IT) Attenzione - Non stringere troppo.

(GB) Caution - Do not over tighten.

Conservare quello manuale d'istruzioni per poterlo consultare in futuro.

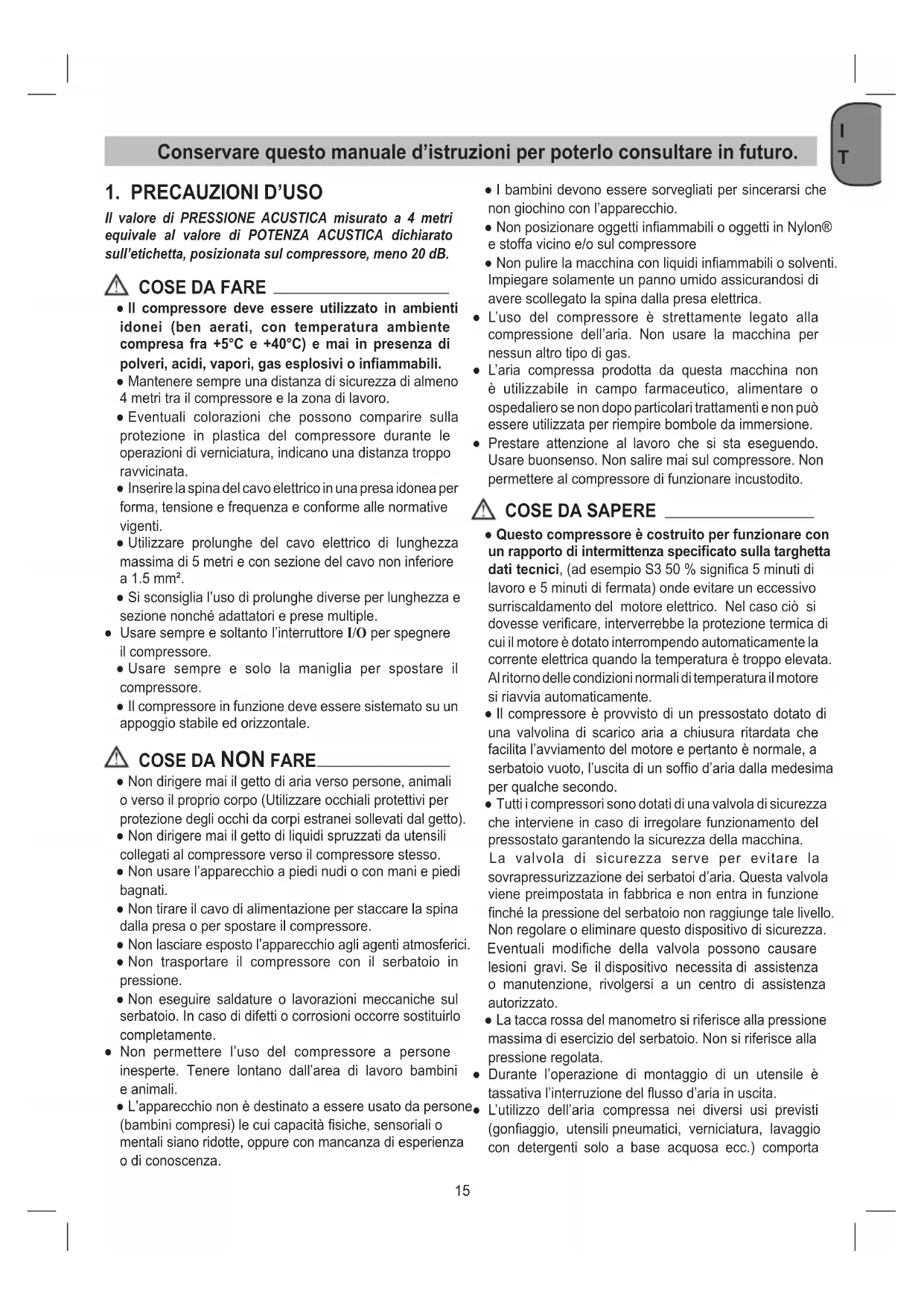

1. PRECAUZIONI D'USO

Il valore di PRESSIONE ACUSTICA misurato a 4 metri equivale al valore di POTENZA ACUSTICA dichiarato sull'etichetta, posizionata sul compressore, meno 20 dB.

COSE DA FARE

• Il compressore deve essere utilizzato in ambienti idonei (ben aerati, con temperatura ambiente compresa fra +5^ e +40^ ) e mai in presenza di polveri, acidi, vapori, gas esplosivi o inflammabili.
• Mantenere sempre una distance di sicurezza di almeno 4 metri tra il compressore e la zona di lavoro.
• Eventuali colorazioni che sono comparire sulla protezione in plastica del compressore durante le operazioni di verniciatura, indicano una distanza troppo ravvicinata.
• Inserire la spina del cavo elettrico in una presa idonea per forma, tensione e frequenza e conforme alle normative vigenti.
• Utilizzare prolonghe del cavo elettrico di lunghezza massima di 5 metri e con sezione del cavo non inferiore a 1.5mm^2
• Si sconsiglia l'uso di prolonghe diverse per lunghezza e sezione nonché adattatori e prese multiple.
• Usare sempre e soltanto l'interruttore I/O per spegnere il compressore.
• Usare sempre e solo la maniglia per spostare il compressore.
• Il compressore in funzione deve essere sistematico su un appoggio stabile ed orizzontale.

COSE DA NON FARE

• Non dirigere mai il getto di aria verso persona, animali o verso il proprioio corpo (Utilizzare occhiali protettivi per protezione degli occhi da corpi estranei sollevati dal getto).
  Non dirigere mai il getto di liquidi spruizzati da utensili collegati al compressore verso il compressore stesso.
• Non usare l'apparecchio a piedi nudi o con mani e piedi bagnati.
• Non tirare il cavo di alimentazione per staccare la spina alla presa o per spostare il compressore.
• Non lasciare esposto l'apparecchioagli agenti atmosferici.
• Non trasportare il compressore con il serbatoio in pressione.

• Non eseguire saldature o lavorazioni meccaniche sul serbatoio. In caso di difetti o corrosioni occorre sostituirlo completeness.

• Non permettere l'uso del compressore a personne inesperte. Tenere lontano dall'area di lavoro bambini e animali.

• L'apparecchio non è destinato a essere usato da persona. (bambini compresi) le cui disponà fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza.

• I bambini devono essere sorvegliati per sincerarsi che non giochino con l'apparecchio.
  Non posizionare oggetti infiammabili o oggetti in Nylon® e stoffa vicino e/o sul compressore

• Non pulire la macchina con liquidi inflammabili o solventi. Impiegare solamente un panno umido assicurandosi di avere scollegato la spina alla presa elettrica.
• L'uso del compressore è strettamente legato alla compressione dell'aria. Non usare la macchina per nessun altro tipo di gas.
• L'aria compressa prodotta da esta macchina non è utilizzabile in campo pharmaceutico, alimentare o ospedaliero se non dopo particolari trattamenti e non può essere'utilizzata per riempire bombole da immersione.
• Prestare attenzione al lavoro che si sta eseguendo. Usare buonsenso. Non salire mai sul compressore. Non permettere al compressore di funzionare incustodito.

COSE DA SAPERE

• Questo compressore è costruito per funzionare con un rapporto di intermittenza specificato sulla targhetto dati tecnici, (ad esempio S3 50 % significiva 5 minuti di lavoro e 5 minuti di fermata) onde evitare un eccessivo surriscaldamento del motore elettrico. Nel caso ciò si dovesse verificare, interverrebbe la protezione termica di cui il motore è dotato interrompendo automaticamente la corrente elettrica quando la temperatura è troppo elevata. Al ritorno delle condizioni normali di temperatura il motore si riavvia automaticamente.
• Il compressore è provvisto di un pressostato dotato di una valvolina di scarico aria a chiusura ridadata che facilita l'avviamento del motore e pertanto è normale, a serbatoio vuoto, l'uscita di un soffio d'aria alla medesima per quale secondo.
• Tutti i compressori sono dotati di una valvola di sicurezza che interviene in caso di irregolare funzionamento del pressostato garantendo la sicurezza della macchina. La valvola di sicurezza serve per evitare la sovrappressurizzazione dei serbatoi d'aria. Questa valvola viene preimpostata in fabbrica e non enters in funzione finché la pressione del serbatoio non raggiunge tale livello. Non regolare o eliminare quello dispositivo di sicurezza. Eventuali modifiche della valvola possono causare lesioni gravi. Se il dispositivo necessita di assistenza o manutenzione, rivolgersi a un centro di assistenza autorizzato.
• La tacco rossa del manometro si riferisce alla pressione massima di esercizio del serbatoio. Non si riferisce alla pressione regolata.
• Durante l'opération di montaggio di un utensile è tassativa l'interruzione del flusso d'aria in uscita.
  L'utilizzo dell'aria compressa nei diversi usi previsti (gonfiaggio, utensili pneumatici, verniciatura, lavaggio con detergenti solo a base acquosa ecc.) comporta

la conoscenza ed il rispetto delle norme previste nei singoli casi.

• Verificare che il consumo d'aria e la massima pressione di esercizio dell'utensile pneumatico e dei tubi di collegamento (con il compressore) da impiegare, siano

compatibili con la pressione impostata sul regolatore di pressione e con la quantità di aria erogata dal compressore.

• Le prestazioni del compressore sono garantite per un funzionamento tra 0 e 1000 metri sul livello del mare.

2. DESCrizIONE DELL'APPARECCHIO (Fig. 1 - 11)

1. Filtro dell'aria di aspirazione
2. Serbatoio aria
3. Ruota
4. Piedino di appoggio
5. Accoppiamento rapido (aria compressa regolata)
6. Manometro (pressione impostata tramite il regolatore)
7. Regolatore di pressione
8. Interru tture ON/OFF
9. Impugnatura/maniglia di trasporto
10. Valvola di sicurezza
11. Rubinetto spurgo condensa serbatoio
12. Manometro (indica la pressione del serbatoio)
13. Raccordo rapido (aria compressa non regolata)
14. Vite
15. Dado
16. Rondella

3. CONTENUTO DELLA CONFEZIONE

• Compressore d'aria
• Filtraria
• Tubicino di aspirazione
• Manuale istruzioni e altri documenti

4. SETTORE D'IMPIEGO

Il compressore serve per produrre aria compressa per utensili azionati con aria compressa.

Tenere presente che i nostri apparecchi non sono stati costrui per l'impiego professionale, artigianale o industriiale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriiali, o in attività equivalenti.

L'apparecchio devese essere usato solamente per lo scopo a cui è destinato. Ogni altri tipo di utilizzo che esuli da quello previsto, non è considerato un uso conforme. L'utilizzatore/l'operaatore, e non il costruttore, è responsable dei danni e/o delle lesions di ogni tipo, che eventuallymente ne dovessero risultare.

5. AVVERTENZE SUL COLLOCAMENTO

• Verificare che l'apparecchio non presenti danni di trasporto. Comunicare tempestivamente gli eventuali danni rilevati all'impresa trasporti, che ha provveduto alla segna del compressore.

• Il collocamento del compressore dovrebbe avvenire vicino all'utilizzatore.

• Sono da evitare lunghe condutture dell'aria e lunghi cavi di collegamento (cavi di prolunga).

• Verificare che l'aria assorbita sua asciutta e sanza polvere.
  Non collocare il compressore in una stanza umida o bagnata.
• Il compressore deve essere usato soltanto in luoghi adatti (ben aerati, temperatura ambiente +5^ + 40^ ). Il luogo deve essere privo di polvere, acidi, vapori, gas esplosivi o infiammabili.
• Il compressore è adatto per l'uso in luoghi asciutti. L'uso non è concesso nelle zone dove si lavora con spruzzi d'acqua.

6. MONTAGGIO E MESSA IN FUNZIONE

Attenzione!

Prima della messa in esercizio montare assolutamente l'apparecchio in modo completo!

6.1 Montaggio del kit ruote

Se fornito, il kit ruote delve essere montato come illustrato in figura 2.

6.2 Montaggio del'i piedino/i di appoggio

Se forniti, i piedini di appoggio (in gomma) devono essere montati come illustrato in figura 3.

6.3 Montaggio della maniglia di trasporto (per i modelli che lo prevedono)

Avvitare la maniglia di trasporto al compressore come lostrato in figura 4.

6.4 Montaggio del filtro aria

Togliere il tappo di trasporto con un cacciavite o utensile simile e avvitare saldamente all'apparecchio il filtrò dell'aria (rif. 1) (Fig. 5a-5b).

Se fornito, insere il tubicino di aspirazione nel coperchio del filtrlo (Fig. 5c).

6.5 Montaggio dell'attacco rapido (se non già assemblato)

Avvitare l'attacco rapido per la pressione regolata, sul raccordo di uscita, come ilustrato nelle figure 6a e 6b.

6.6 Montaggio dell'attacco rapido per la pressione del serbatoio (per i modelli che lo prevedono)

Avvitare l'attacco rapido per la pressione non regolata del serbatoio (rif. 13), al serbatoio a pressione (rif. 2) come molto nelle figure 7a e 7b.

6.7 Allacciamento alla rete

Il compressore è dotato di un cavo di alimentazione con spina con messa a terra. Inserire la spina del cavo elettrico in una presa idonea per forma, tensione e frequenza e conforme alle normative vigenti. Prima della messa in esercizio fare attenzione che la tensione di rete corrisponda a quella di esercizio indicata sulla targhetto delle caratteristiche dell'apparecchio. Assicurarsi che l'interruttore ON/OFF non sa in posizione I (ON). I cavi di alimentazione troppo lunghi nonché prolonghe, avvolgicavi, ecc. causano un calo di tensione e sono impedire l'avvio del motore. In caso di basse temperature inferiori a +5^ l'avvio del motore più essere più dificile.

6.8 Interruftore ON/OFF (Fig. 8-9)

Il compressore viene avviato tirando il pulsante (rif. 8) in
posizione I (ON).
Per disinserire il compressore si deve premere il pulsante (rif. 8) in posizione O (OFF).

6.9 Impostazione della pressione

• Con il regolatore della pressione (rif. 7) si può impostare la pressione sul manometro (rif. 6).
• La pressione impostata può essere prelevata sull'accoppiamento rapido (rif. 5).

6.10 Regolazione del pressostato

Il pressostato è stato regolato nella stabilimento.

• Raggiunto il valore di taratura superiore (impostato dal costruttore in fase di collaudo) il compressore si ferma.
  Utilizzando aria, il compressore riparte automaticamente quando viene raggiunto il valore di taratura inferiore.
• Il compressore continua a funzionare con quello ciclo in automatico fino a quando non si interviene sull'interruttore I/O.

7. PULIZIA E MANUTENZIONE

Attenzione!

Prima di qualsiasi lavoro di pulizia e di manutenzione staccare la spina alla presa di corrente.

Attenzione!

Attendere fino a quando il compressore si sua completeness raffreddato! Pericolo di usioni!

Attenzione!

Prima di agli lavoro di pulizia e manutenzione si deve eliminare la pressione del serbatoio!

7.1 Pulizia

• Tenere i dispositivi di protezione il più possibile liberi da polvere e sporco. Strofinare l'apparecchio con un panno pulito o soffiarlo con l'aria compressa a pressione Bassa.

• Consigliamo di pulire l'apparecchio subito dopo averlo usato.

• Non usare detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fare attenzione che non possa penetrare dell'acqua all'interno dell'apparecchio.

• Il tubo di prolunga e gli utensili pneumatici devono essere scollegati dal compressore prima della pulizia. Il compressore non deve essere pulito con acqua, solventi ecc.

7.2 Acqua di condensa (Fig. 10)

L'acqua di condensa deve essere scaricata agli giorni aprendo la valvola di scarico (rif. 11) (sulla parte inferiore del serbatoio a pressione).

1. Verificare che il compressore sia spento (OFF).
2. Tenendolo per la maniglia, inclinare il compressore versuso la valvola di scarico in modo che esta si trovi nella posizione più bassa.
3. Apriere la valvola di scarico.
4. Mantenere il compressore inclinato fino a che tutte la l'acqua di condensa via fuoriuscita dal serbatoio.
5. Chiudere la valvola di scarico.

Attenzione!

Smaltire l'acqua di condensa in modo rispetto dell'ambiente in un apposto centro di raccolta.

RIEPILOGO INTERVALL DI MANUTENZIONE
FUNZIONE	DOPO LE PRIME 100 ORE	OGNI 100 ORE
Pulizia fatto aspirazione e/o sostituzione dell'elemento filtrante	●	●
Scarico condensa serbatoio	Quotidianamente e a fine lavoro

7.3 Valvola di sicurezza (rif. 10)

La valvola di sicurezza è impostata sulla massima pressione consentita per il serbatoio dell'aria.

Non è consentito modificare la regolazione della valvola di sicurezza. La valvola di sicurezza deve essere attivata di quando in quando in modo che funzioni correttamente in caso di necessità. Tirare brevamente l'anello fino a quando si sente l'aria compressa che fuoriesce (Fig. 11). Poi rilasciare di nuovo l'anello.

7.4 Conservazione

Attenzione!

Staccare la spina dalla presa di corrente, sfiataré l'apparecchio e tutti gli utensili ad aria compressa adesso collegato e scaricare la condensa. Tenere il compressore in modo tale che non possa essereMESSO in funzione da persona non autorizzate.

Attenzione!

Tenere il compressore solo in un ambiente asciutto e non accessibile per persona non autorizzate. Non ribaltarlo, conservarlo solo diritto!

8. SMALTIMENTO E RICICLAGGIO

Ai sensi della Direttiva 2012/19/UE

relativa allo smaltimento di rifiuti da

apparecchiature elettriche ed elettroniche (RAEE).

Il simbolo del cassonotto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separamente dagli altri rifiuti. L'utente dovra, pertanto, conferire l'apparecchiatura giunta a fine vitaagli donei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.

L'adeguata raccolta differenziate per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatible contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o ricicchio dei materiali di cui è composta l'apparecchiatura.

Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste alla normativa vigente.

9. POSSIBILI ANOMALIE E RELATIVI INTERVENTI AMMESSI

Anomalia Causa Intervento
Il compressore si arresta e riparte autonomamente dopo quale minuto.	Intervento della protezione termica, causa surriscaldamento del motore.	Lasciare raffreddare il compressore. Areare il locale.
Il compressore dopo alcuni tentativi di avviamento si arresta.	Intervento della protezione termica causa surriscaldamento del motore (disinserzione della spina durante la marcia, scarsa tensione di alimentazione).	Azionare l'interrottore di marcia/arresto. Areare il locale. Attenderere alcuni minuti ed il compressore si riavviere autonomamente.
Il compressore non si arresta ed interviene la valvola di sicurezza.	Funzionamento non regolare del compressore o malfunzionamento del pressostato.	Staccare la spina e rivolgersi al centro assistenza.

Qualsiasi altro intervento deve essere eseguito dai Centri di Assistenza autorizzati, richiedendo ricambi originali. Manomettere la macchina più promiettere la sicurezza e comunque invalida la relativa garanzia.

Garanzia e riparazione.

In caso di merce difettosa o di necessità di parti di ricambio bisognera rivolgersi al punto vendita presso il quale è stato effettuato l'acquisto.
