BRUKSANVISNING SXCMS1350VE STANLEY

4 - Oppsugd luft målt i (l/min) og (cfm)

5 - Luft som returnerer fra kompressoren målt i (l/min) og (cfm)

6 - Maksimalt trykk ved drift (bar og PSI), tankens kapasitet (l),

omganger per minutt (RPM), vekt (kg)

strømstyrke (A), effekt i (kW) og (HP)

10 - Opprinnelseserklæring

11 - Produksjonsår/fabrikasjonsår

6.5 Montering av snabbkopplingen (Om

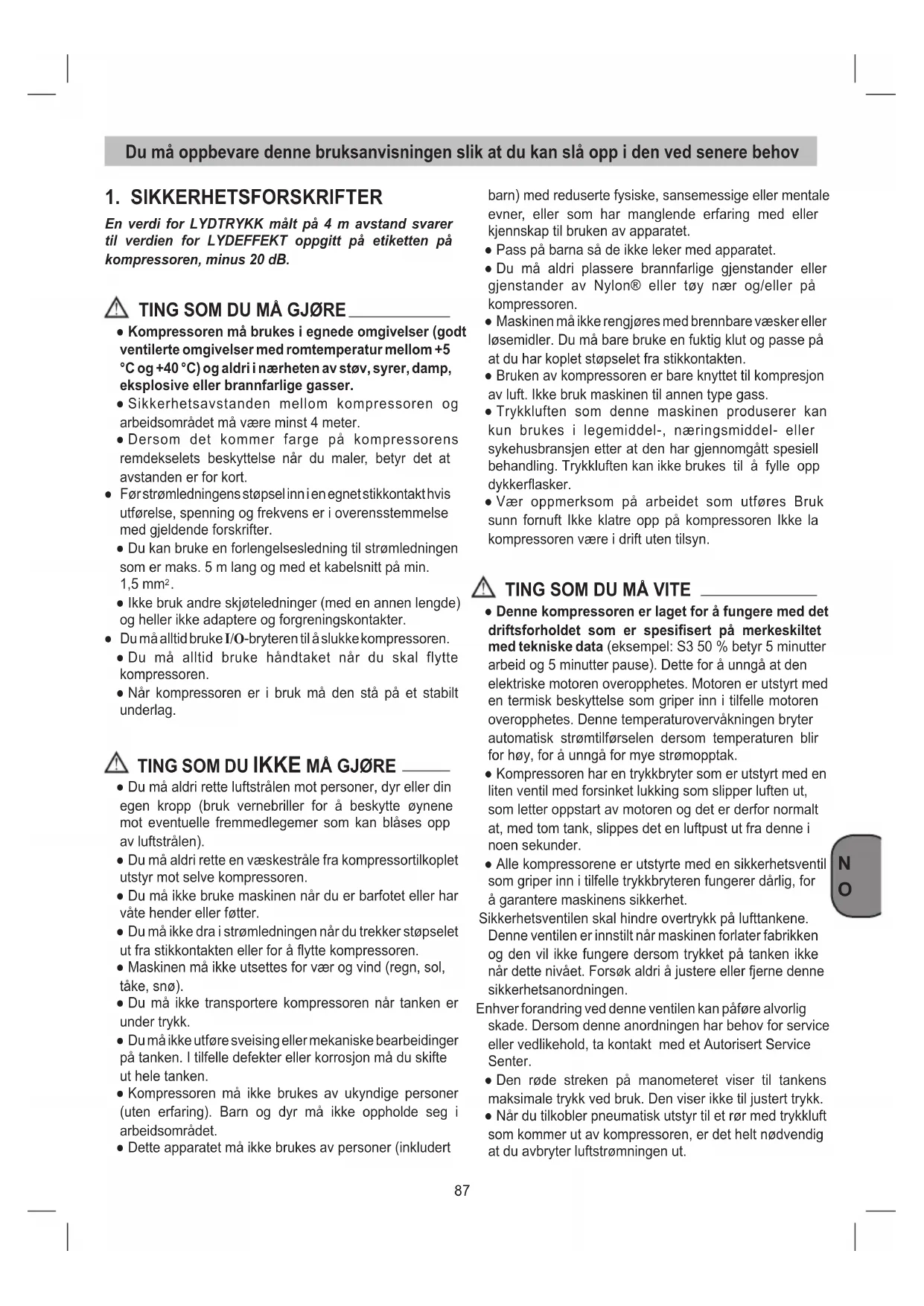

Du må oppbevare denne bruksanvisningen slik at du kan slå opp i den ved senere behov

● Ikke bruk andre skjøteledninger (med en annen lengde) og heller ikke adaptere og forgreningskontakter. ● Du må alltid bruke I/O-bryteren til å slukke kompressoren. ● Du må alltid bruke håndtaket når du skal flytte kompressoren. ● Når kompressoren er i bruk må den stå på et stabilt underlag. TING SOM DU IKKE MÅ GJØRE ● Du må aldri rette luftstrålen mot personer, dyr eller din egen kropp (bruk vernebriller for å beskytte øynene mot eventuelle fremmedlegemer som kan blåses opp av luftstrålen). ● Du må aldri rette en væskestråle fra kompressortilkoplet utstyr mot selve kompressoren. ● Du må ikke bruke maskinen når du er barfotet eller har våte hender eller føtter. ● Du må ikke dra i strømledningen når du trekker støpselet ut fra stikkontakten eller for å ytte kompressoren. ● Maskinen må ikke utsettes for vær og vind (regn, sol, tåke, snø). ● Du må ikke transportere kompressoren når tanken er under trykk. ● Du må ikke utføre sveising eller mekaniske bearbeidinger på tanken. I tilfelle defekter eller korrosjon må du skifte ut hele tanken. ● Kompressoren må ikke brukes av ukyndige personer (uten erfaring). Barn og dyr må ikke oppholde seg i arbeidsområdet. ● Dette apparatet må ikke brukes av personer (inkludert barn) med reduserte fysiske, sansemessige eller mentale evner, eller som har manglende erfaring med eller kjennskap til bruken av apparatet. ● Pass på barna så de ikke leker med apparatet. ● Du må aldri plassere brannfarlige gjenstander eller gjenstander av Nylon® eller tøy nær og/eller på kompressoren. ● Maskinen må ikke rengjøres med brennbare væsker eller løsemidler. Du må bare bruke en fuktig klut og passe på at du har koplet støpselet fra stikkontakten. ● Bruken av kompressoren er bare knyttet til kompresjon av luft. Ikke bruk maskinen til annen type gass. ● Trykkluften som denne maskinen produserer kan kun brukes i legemiddel-, næringsmiddel- eller sykehusbransjen etter at den har gjennomgått spesiell behandling. Trykkluften kan ikke brukes til å fylle opp dykkerasker. ● Vær oppmerksom på arbeidet som utføres Bruk sunn fornuft Ikke klatre opp på kompressoren Ikke la kompressoren være i drift uten tilsyn.

● Denne kompressoren er laget for å fungere med det driftsforholdet som er spesisert på merkeskiltet med tekniske data (eksempel: S3 50 % betyr 5 minutter arbeid og 5 minutter pause). Dette for å unngå at den elektriske motoren overopphetes. Motoren er utstyrt med en termisk beskyttelse som griper inn i tilfelle motoren overopphetes. Denne temperaturovervåkningen bryter automatisk strømtilførselen dersom temperaturen blir for høy, for å unngå for mye strømopptak. ● Kompressoren har en trykkbryter som er utstyrt med en liten ventil med forsinket lukking som slipper luften ut, som letter oppstart av motoren og det er derfor normalt at, med tom tank, slippes det en luftpust ut fra denne i noen sekunder. ● Alle kompressorene er utstyrte med en sikkerhetsventil som griper inn i tilfelle trykkbryteren fungerer dårlig, for å garantere maskinens sikkerhet. Sikkerhetsventilen skal hindre overtrykk på lufttankene. Denne ventilen er innstilt når maskinen forlater fabrikken og den vil ikke fungere dersom trykket på tanken ikke når dette nivået. Forsøk aldri å justere eller fjerne denne sikkerhetsanordningen. Enhver forandring ved denne ventilen kan påføre alvorlig skade. Dersom denne anordningen har behov for service eller vedlikehold, ta kontakt med et Autorisert Service Senter. ● Den røde streken på manometeret viser til tankens maksimale trykk ved bruk. Den viser ikke til justert trykk. ● Når du tilkobler pneumatisk utstyr til et rør med trykkluft som kommer ut av kompressoren, er det helt nødvendig at du avbryter luftstrømningen ut.88

6. Trykkmåler (for avlesing av det forhåndsinnstilte

12. Trykkmåler (for avlesning av trykket i beholderen)

Kompressoren er laget for å levere komprimert luft til verktøy som drives av komprimert luft. Vennligst legg merke til at dette utstyret ikke er laget for bruk i kommersielle, forretningsmessige eller industrielle applikasjoner. Garantien vil bortfalle hvis maskinen brukes i kommersielle, forretningsmessige, industrielle eller lignende formål. Maskinen skal kun brukes til de formålene de er bestemt for. All annen bruk er å regne som misbruk. Det er brukeren / operatøren og ikke produsenten som er ansvarlig for alle eventuell person- eller materialskader av alle slag som vil kunne følge av dette.

KOMPRESSOREN ● Undersøk maskinen etter tegn på transportskade. Meld straks fra om alle eventuelle skader til selskapet som leverte kompressoren. ● Kompressoren skal settes opp i nærheten av den arbeider med trykkverktøyet. ● Unngå lange luftslanger og lange forsyningslinjer (skjøteledninger). ● Pass på at luftinntaket er tørt og fritt for støv. ● Du må ikke installere kompressoren i fuktige eller våte rom. ● Kompressoren må kun brukes i egnede rom (med god ventilasjon og lufttemperatur på mellom + 5 °C og + 40 °C). Det må ikke være noe støv, syrer, damp, eksplosive gasser eller brennbare gasser i rommet. ● Kompressoren er laget for å bli brukt i tørre rom. Det er forbudt å bruke kompressoren på steder hvor det utføres arbeid med vannsprut. ● Oljenivået i kompressorpumpen må kontrolleres før du setter utstyret i gang.

6. MONTERING OG OPPSTART

Advarsel! Du må montere utstyret helt før du bruker det for første gang.

6.1 Montering av hjulene

Hvis den medfølger, skal hjulsettet installeres slik det vises i gur 2.

6.2 Montering av støttefoten

Hvis de medfølger skal gummihjulene monteres slik det er vist i gur 3.

6.3 Montering av transporthåndtaket (for

Fjerne transportstoppen med en skrutrekker eller lignende og skru luftlteret (ref. 1) sikkert på utstyret (Fig. 5a-5b). ● Bruken av trykkluft til forskjellige bruksområder (oppblåsing, trykkluftdrevet utstyr, maling, rengjøring med vannbaserte vaskemidler osv.) krever at du har kjennskap til og overholder lovene angående de forskjellige bruksområdene. ● Kontroller at luftforbruket og det maksimale arbeidstrykket til det pneumatiske utstyret og koplingsslangene (med kompressoren) som brukes, er kompatibelt med trykket stil t inn på trykkregulatoren og med mengden luft som forsynes fra kompressoren. ● Kompressorens yteeve garanteres ved en bruk på mellom 0 og 1000 meter over havet.89

Dersom det følger med, før innsugningsrøret ned i lterets deksel (Fig. 5c).

6.5 Montering av hurtigkobleren (Dersom

den ikke allerede er montert) Stram til hurtigkoblingen for det regulerte trykket, på koblingen i uttaket, slik det er illustrert i gurene 6a og 6b.

6.6 Montering av hurtigkoblingen for

beholdertrykk (for de modellene som forutsetter det) Skru hurtigkoblingen for uregulert beholdertrykk (ref. 13) til trykkbeholderen (ref. 2) slik som vist i gurene 7a og 7b.

Kompressoren er utstyrt med en hovedkabel med et støtsikkert støpsel. Før strømledningens støpsel inn i en egnet stikkontakt hvis utførelse, spenning og frekvens er i overensstemmelse med gjeldende forskrifter. Før du bruker maskinen må du kontrollere at spenningen er i overensstemmelse med spesikasjonene på merkeplaten. Forsikre deg om at bryteren ON/OFF ikke er i posisjon I (ON). Lange forsyningsledninger, skjøteledninger, kabler etc. kan forårsake et fall i spenningen og forhindre at motoren starter. I tilfelle av temperaturer under 5 kan motorstart være vanskelig på grunn av stivhet.

6.8 Av/På-bryter (g. 8-9)

Kompressoren slås på ved å plassere den bryteren (ref.

8) i posisjon I (På).

For å slå av kompressoren må du plassere den bryteren (ref. 8) i posisjon O (Av).

● Du kan justere trykket på trykkmåleren (ref. 6) ved hjelp av trykkregulatoren (ref. 7). ● Det innstilte trykket kan hentes fra hurtigkoblingen (ref. 5).

6.10 Stille inn trykkbryteren

Trykkbryteren er stilt inn av fabrikken. ● Når den øverste reguleringsverdien er nådd (innstilt av produsenten i forbindelse med prøving) stanser kompressoren. Ved å bruke luft, starter kompressoren igjen automatisk når den nederste reguleringsverdien nåes. ● Kompressoren fortsetter å virke i henhold til denne automatiske syklusen til du vrir på I/O-bryteren.

7. RENGJØRING OG VEDLIKEHOLD

Advarsel! Trekk ut støpselet før du foretar noe som helst vedlikeholds eller rengjøringsarbeid på maskinen. Advarsel! Vent til kompressoren er fullstendig kjølt ned. Fare for forbrenning! Advarsel! Tøm alltid ut trykket i beholderen før du utfører noen rengjørings eller vedlikeholdsoppgaver.

● Hold alt sikkerhetsutstyr fritt for skitt og støv så fremt det er mulig. Tørk av utstyret med en ren klut eller blås på det med komprimert luft under lavt trykk. ● Vi anbefaler at du gjør rent utstyret rett etter bruk. ● Ikke bruk rengjøringsmidler eller løsemidler, Da disse kan være aggressive mot plastdelene på utstyret. Pass på at det ikke kommer noe vann inn på innsiden av apparatet. ● Du må koble fra slangen og alt eventuelt sprayverktøy fra kompressoren før rengjøring. Ikke rengjør kompressoren med vann, løsemidler eller liknende.

7.2 Kondensvann (g. 10)

Kondensvannet må fjernes hver dag. Dette gjøres ved å åpne avløpsventilen (ref. 11) (som benner seg på bunnen av trykktanken).

1. Kontroller at kompressoren er slått av.

2. Bruk håndtaket til å holde kompressoren skrått slik at

avløpsventilen holdes lavest mulig.

3. Åpne avløpsventilen.

4. Hold kompressoren i skrå stilling helt til all kondensen

er ute av beholderen.

5. Steng avløpsventilen.

Advarsel! Kast kondensvannet på en miljøvennlig måte på riktig oppsamlingssted. VEDLIKEHOLDSINTERVALLER FUNKSJON

TIMER ETTER 100 TIMER Rengjøring av aspirasjonslter og/eller utskifting av lterelementet

Tømming av kondens i magasinet Daglig og etter arbeidet.90

Feil Årsak Inngrep Kompressoren stanser og starter igjen av seg selv etter noen minutter. Varmebeskyttelsen har grepet inn pga. overoppheting av motoren. Lad motoren køle af. Luft ut lokalet. Kompressoren stanser etter noen startforsøk. Varmebeskyttelsen har grepet inn pga. overoppheting av motoren (støpselet har blitt koplet fra ved bruk, svak forsyningsspenning). Aktiver trykkbryterens knapp. Luft ut lokalet. Vent i noen minutter og kompressoren starter igjen av seg selv. Kompressoren stanser ikke og sikkerhets - ventilen griper inn. Uregelmessig funksjon av kompressoren eller funksjonsfeil ved trykkbryteren. Trekk ut støpselet og ta kontakt med servicesenteret. Ethvert annet inngrep må kun utføres av godkjente serviesentra, og man må be om originale reservedeler. Å tukle på maskinen kan nedsette sikkerheten og ugyldiggjør i alle tilfeller garantien som dekker maskinen. Garanti og reparasjon. Dersom produktet er defekt eller dersom en trenger reservedeler, må en henvende seg til forhandleren hvor varen er kjøpt.

7.3 Sikkerhetsventil (ref. 10)

Sikkerhetsventilen er stilt inn for det høyeste tillatte trykket for trykkbeholderen. Det er forbudt å justere sikkerhetsventilen. Sett i gang sikkerhetsventilen i blant for å forsikre deg om at den virker når det trengs. Trekk i ringen med nok kraft til du hører at den komprimerte luften frigjøres (Fig. 11). Deretter slipper du ringen igjen.

Advarsel! Dra støpselet ut av stikk-kontakten, slipp ut luft på apparatet og alle verktøyene som bruker trykkluft som er koblet til denne og kvitt deg med kondensvann. Slå av kompressoren og pass på at den er sikret på en slik måte at den ikke vil kunne settes i gang igjen av en uautorisert person. Advarsel! Lagre kompressoren på et tørt sted som er utilgjengelig for uautoriserte personer. Kompressoren må alltid lagres stående, ikke liggende!

8. AVHENDING OG RESIRKULERING

I tråd med Direktivet 2012/19/ EF i henhold til kassering av elektriske og elektroniske produkter (WEEE). Symbolet søppelbøtte med kryss over, som du nner på apparatet eller på emballasjen indikerer at produktet ikke må kasseres sammen med det vanlige husholdingsavfallet. Brukeren må derfor levere produktet som skal kasseres til kildesortering for elektronisk og elektroteknisk avfall, eller levere apparatet tilbake til forhandleren i det du kjøper et tilsvarende nytt apparat, i forholdet ett til ett. Riktig kildesortering for videre resirkulering av apparatet for miljømessig avhending bidrar til å unngå negativ innvirkning på miljø og helse og favoriserer gjenbruk og/ eller resirkulering av materialet apparatet består av. Uautorisert avhending av produktet medfører sanksjoner i henhold til gjeldende normer.91
