BRUGSANVISNING SXCMS1350VE STANLEY

Brugsanvisning (Oversættelse af den originale vejledning)

Alle identifikationsoplysninger: Producent, model, kode og serienummer findes på CE-mærkaten, der er anbragt på sidste side i denne manual.

TEKNISKE DATA: Se mærkaten, der er sat på sidste side af denne manual

2 - CE-mærkning og WEEE-symbol

5 - Afgivet luftmængde i (l/min) og (cfm)

6 - Maks. arbejdstryk (bar og PSI), tankstørrelse (l), omdrejninger

pr. minut (RPM), vægt (kg)

8 - Elektriske data: spænding (V), frekvens (Hz), strømforbrug (A),

Opbevar denne brugsanvisning således, at det altid er muligt at indhente oplysninger på et senere tidspunkt

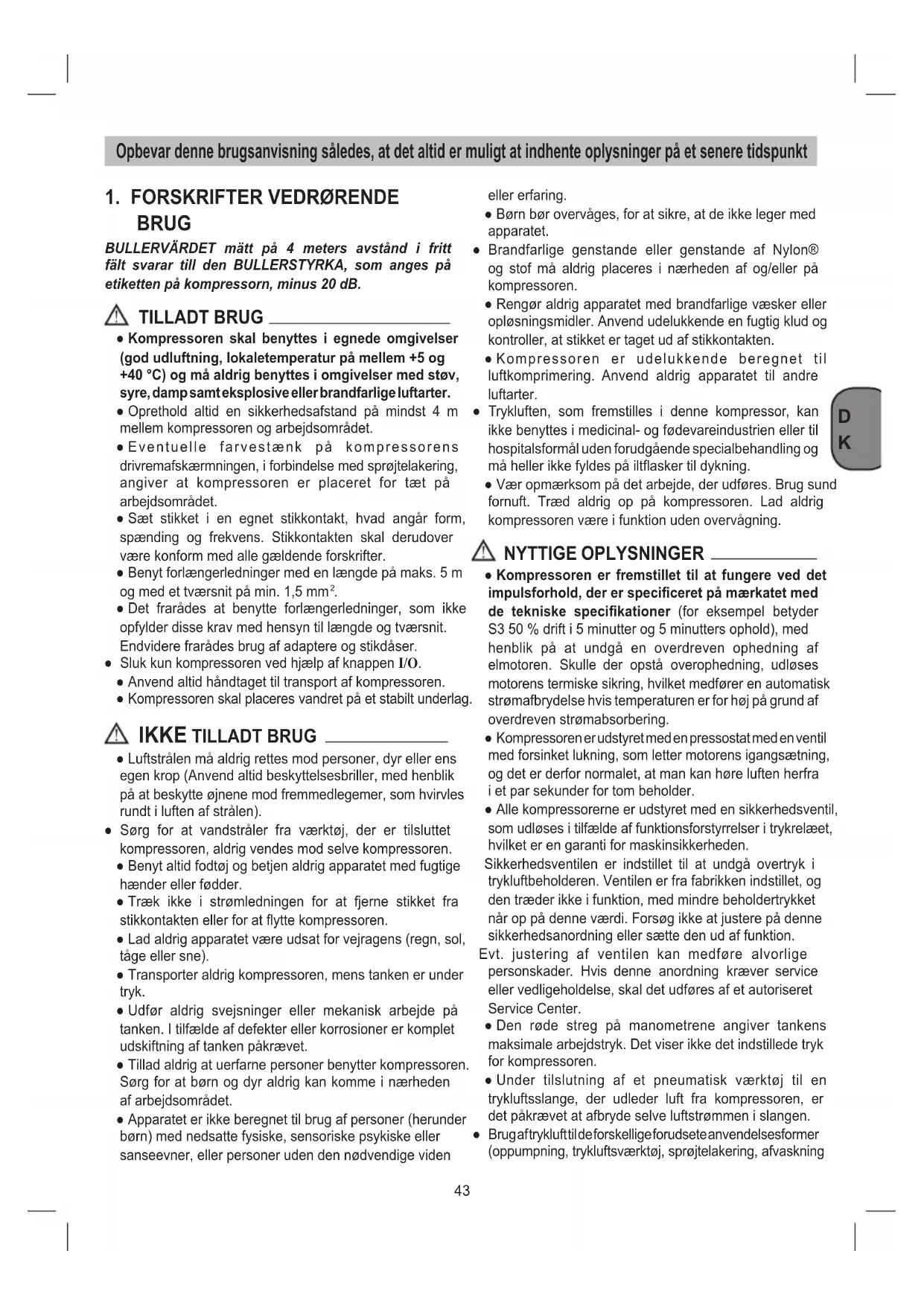

1. FORSKRIFTER VEDRØRENDE

BRUG BULLERVÄRDET mätt på 4 meters avstånd i fritt fält svarar till den BULLERSTYRKA, som anges på etiketten på kompressorn, minus 20 dB. TILLADT BRUG ● Kompressoren skal benyttes i egnede omgivelser (god udluftning, lokaletemperatur på mellem +5 og +40 °C) og må aldrig benyttes i omgivelser med støv, syre, damp samt eksplosive eller brandfarlige luftarter. ● Oprethold altid en sikkerhedsafstand på mindst 4 m mellem kompressoren og arbejdsområdet. ● Eventuelle farvestænk på kompressorens drivremafskærmningen, i forbindelse med sprøjtelakering, angiver at kompressoren er placeret for tæt på arbejdsområdet. ● Sæt stikket i en egnet stikkontakt, hvad angår form, spænding og frekvens. Stikkontakten skal derudover være konform med alle gældende forskrifter. ● Benyt forlængerledninger med en længde på maks. 5 m og med et tværsnit på min. 1,5 mm

● Det frarådes at benytte forlængerledninger, som ikke opfylder disse krav med hensyn til længde og tværsnit. Endvidere frarådes brug af adaptere og stikdåser. ● Sluk kun kompressoren ved hjælp af knappen I/O. ● Anvend altid håndtaget til transport af kompressoren. ● Kompressoren skal placeres vandret på et stabilt underlag.

● Luftstrålen må aldrig rettes mod personer, dyr eller ens egen krop (Anvend altid beskyttelsesbriller, med henblik på at beskytte øjnene mod fremmedlegemer, som hvirvles rundt i luften af strålen). ● Sørg for at vandstråler fra værktøj, der er tilsluttet kompressoren, aldrig vendes mod selve kompressoren. ● Benyt altid fodtøj og betjen aldrig apparatet med fugtige hænder eller fødder. ● Træk ikke i strømledningen for at fjerne stikket fra stikkontakten eller for at ytte kompressoren. ● Lad aldrig apparatet være udsat for vejragens (regn, sol, tåge eller sne). ● Transporter aldrig kompressoren, mens tanken er under tryk. ● Udfør aldrig svejsninger eller mekanisk arbejde på tanken. I tilfælde af defekter eller korrosioner er komplet udskiftning af tanken påkrævet. ● Tillad aldrig at uerfarne personer benytter kompressoren. Sørg for at børn og dyr aldrig kan komme i nærheden af arbejdsområdet. ● Apparatet er ikke beregnet til brug af personer (herunder børn) med nedsatte fysiske, sensoriske psykiske eller sanseevner, eller personer uden den nødvendige viden eller erfaring. ● Børn bør overvåges, for at sikre, at de ikke leger med apparatet. ● Brandfarlige genstande eller genstande af Nylon® og stof må aldrig placeres i nærheden af og/eller på kompressoren. ● Rengør aldrig apparatet med brandfarlige væsker eller opløsningsmidler. Anvend udelukkende en fugtig klud og kontroller, at stikket er taget ud af stikkontakten. ● Kompressoren er udelukkende beregnet til luftkomprimering. Anvend aldrig apparatet til andre luftarter. ● Trykluften, som fremstilles i denne kompressor, kan ikke benyttes i medicinal- og fødevareindustrien eller til hospitalsformål uden forudgående specialbehandling og må heller ikke fyldes på iltasker til dykning. ● Vær opmærksom på det arbejde, der udføres. Brug sund fornuft. Træd aldrig op på kompressoren. Lad aldrig kompressoren være i funktion uden overvågning. NYTTIGE OPLYSNINGER ● Kompressoren er fremstillet til at fungere ved det impulsforhold, der er speciceret på mærkatet med de tekniske specikationer (for eksempel betyder S3 50 % drift i 5 minutter og 5 minutters ophold), med henblik på at undgå en overdreven ophedning af elmotoren. Skulle der opstå overophedning, udløses motorens termiske sikring, hvilket medfører en automatisk strømafbrydelse hvis temperaturen er for høj på grund af overdreven strømabsorbering. ● Kompressoren er udstyret med en pressostat med en ventil med forsinket lukning, som letter motorens igangsætning, og det er derfor normalet, at man kan høre luften herfra i et par sekunder for tom beholder. ● Alle kompressorerne er udstyret med en sikkerhedsventil, som udløses i tilfælde af funktionsforstyrrelser i trykrelæet, hvilket er en garanti for maskinsikkerheden. Sikkerhedsventilen er indstillet til at undgå overtryk i trykluftbeholderen. Ventilen er fra fabrikken indstillet, og den træder ikke i funktion, med mindre beholdertrykket når op på denne værdi. Forsøg ikke at justere på denne sikkerhedsanordning eller sætte den ud af funktion. Evt. justering af ventilen kan medføre alvorlige personskader. Hvis denne anordning kræver service eller vedligeholdelse, skal det udføres af et autoriseret Service Center. ● Den røde streg på manometrene angiver tankens maksimale arbejdstryk. Det viser ikke det indstillede tryk for kompressoren. ● Under tilslutning af et pneumatisk værktøj til en trykluftsslange, der udleder luft fra kompressoren, er det påkrævet at afbryde selve luftstrømmen i slangen. ● Brug af trykluft til de forskellige forudsete anvendelsesformer (oppumpning, trykluftsværktøj, sprøjtelakering, afvaskning44

10. Sikkerhedsventil

11. Aftapningsskrue til kondensvand

12. Manometer (kedeltryk kan aæses)

● Luftkompressor ● Luftlter ● Sugerør ● Brugsvejledning og andre dokumenter

4. ANVENDELSESOMRÅDE

Kompressoren er beregnet til tilvejebringelse af trykluft til trykluftsdrevet værktøj. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed. Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren.

5. HENVISNINGER VEDR.

OPSTILLING ● Kontrollér apparatet for transportskader. Eventuelle skader skal straks meldes til transportrmaet som leverede kompressoren. ● Opstillingen af kompressoren bør ske i nærheden af forbrugeren. ● Lang luftledning og lange tilledninger (forlængere) skal undgåes. ● Sørg for tør og støvfri indsugningsluft. ● Opstil ikke kompressoren i et fugtigt eller vådt rum. ● Kompressoren må kun anvendes i dertil egnede rum (godt ventilerede, omgivende temperatur +5°C- +40°C). Der må ikke være støv, syrer, dampe, eksplosive eller brændbare gasser i rummet. ● Kompressoren er beregnet til anvendelse i tørre rum. Den må ikke anvendes i områder, hvor der arbejdes med stænkvand. ● Oliestanden i kompressorpumpen skal kontrolleres før ibrugtagning.

6. MONTAGE OG IDRIFTSÆTTELSE

Vigtigt! Maskinen skal monteres fuldstændig komplet, inden den tages i brug!

Hvis der medfølger hjulsæt, monteres det som vist på g.

6.2 Montage af standerfod

6.4 Isætning af luftlter

Fjern transportproppen med en skruetrækker eller lign., og skru luftltret (henv. 1) fast til maskinen (g. 5a-5b). Sæt sugeledningen, om medfølgende, i lterets dæksel (Fig. 5c). med vandbaserede rengøringsmidler osv.) forudsætter kendskab til og overholdelse af de enkelte tilfældes, gældende forskrifter. ● Kontroller at det pneumatiske værktøjs og tilslutningsledningerne (med kompressoren) luftforbrug og max driftstryk stemmer overens med indstillingen på trykregulatoren og med den luftmængde, der leveres af kompressoren. ● Kompressorens ydelse er garanteret til funktion imellem 0 og 1000 meter over havets overade.D

ikke monteret) Skru lynkoblingen for reguleret tryk fast på udgangsbindeleddet, som vist i gur 6a og 6b.

Kompressoren er udstyret med netledning med beskyttelseskontaktstik. Sæt stikket i en egnet stikkontakt, hvad angår form, spænding og frekvens. Stikkontakten skal derudover være konform med alle gældende forskrifter. Kontroller, inden du tænder, at netspændingen svarer til driftsspændingen, således som angivet på kompressorens mærkeplade. Kontrollér, at afbryderen ON/OFF ikke står i positionen I (ON). Lange tilledninger samt forlængere, kabeltromler osv. forårsager spændingsfald og kan forhindre, at motoren starter. Lave temperaturer under +5°C kan besværliggøre motorstart p.g.a. træg gang.

6.8 Tænd/Sluk-knap (Fig. 8-9)

For at tænde for kompressoren, træk på den knap (henv. 8) i position I (Tænd). For at slukke for kompressoren, tryk på den knap (henv. 8) i position O (Sluk).

6.10 Indstilling af trykafbryderen

Trykafbryderen er indstillet fra fabrikken. ● Når maks. kalibreringsværdien nås (indstillet af producenten i forbindelse med afprøvning), afbrydes kompressoren. Ved brug af luft starter kompressoren automatisk, når min. kalibreringsværdien nås. ● Kompressoren fortsætter denne arbejdscyklus automatisk indtil der trykkes på afbryderen I/O.

7. VEDLIGEHOLDELSE OG

RENGØRING Vigtigt! Træk stikket ud af stikkontakten inden rengørings- og vedligeholdelsesarbejde påbegyndes. Vigtigt! Vent, indtil kompressoren er kølet helt ned! Fare for forbrænding! Vigtigt! Kedlen skal gøres trykløs inden rengørings- og vedligeholdelsesarbejder.

● Hold så vidt muligt beskyttelsesanordninger fri for støv og snavs. Tør kompressoren af med en ren klud, eller foretag trykluftudblæsning under lavt tryk. ● Vi anbefaler, at kompressoren rengøres hver gang efter brug. ● Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge kompressorens kunststofdele. Sørg for, at der ikke kan trænge vand ind i kompressorens indvendige dele. ● Slange og sprøjteværktøj skal tages ud af kompressoren inden rengøring. Kompressoren må ikke rengøres med vand, opløsningsmidler o.lign.

7.2 Kondensvand (Fig. 10)

Kondensvandet skal aftappes dagligt ved at åbne aftapningsventilen (henv.11) (i bunden af trykluftbeholderen).

1. Kontroller, at kompressoren er slukket.

2. Ved brug af håndtaget, sænk kompressoren mod

4. Kompressoren skal stadig sænkes indtil hele

kondensvandet er løbet ud af beholderen.

Aftapning kondens i tanken Dagligt og efter endt arbejde.46

7.3 Sikkerhedsventil (henv. 10)

Sikkerhedsventilen er indstillet til det maksimalt tilladte tryk på trykbeholderen. Det er ikke tilladt at justere på sikkerhedsventilen. Sikkerhedsventilen skal af og til aktiveres; dette for at sikre en konstant funktionsevne. Træk kraftigt i ringen, så du tydeligt hører trykluften sive ud (Fig. 11). Bagefter slipper du ringen igen.

Vigtigt! Træk stikket ud af kontakten, udlign apparatets og alle de hertil forbundne, trykluftdrevne redskabers tryk og udtøm kondensen. Placer kompressoren således, at den ikke kan tages i brug af uvedkommende. Vigtigt! Kompressoren skal opbevares i tørre omgivelser, hvor uvedkommende ikke har nogen adgang. Vend den ikke om; skal opbevares stående!

GENANVENDELSE I medfør af direktiv 2012/19/EU om bortskaffelse af affald af elektrisk og elektronisk udstyr (WEEE). Symbolet med den overstregede affaldsspand vist på apparatet eller på emballagen, betyder at produktet efter levetiden ikke må bortskaffes sammen med almindeligt affald. Brugeren skal derfor, når produktets levetid er afsluttet, enten bringe det til de særlige centre til opsamling af elektrisk og elektronisk affaldsudstyr, eller levere det til forhandleren i anledning af køb af et nyt tilsvarende udstyr, et gammelt apparat mod et nyt apparat. Hvis produktet, efter dets levetid, indsamles særskilt på passende vis, og derefter genvindes, behandles og bortskaffes miljøvenligt, vil det bidrage til at forekomme mulige negative indydelser på miljø og sundhed, og vil lette genbrug og/eller genvinding af de materialer, der er en del af apparatet. Ulovlig bortskaffelse af produktet fra brugerens side medfører de strafferetlige sanktioner, som den gældende lovgivning fastsætter.

9. MULIGE FEJL OG AFHJÆLPNING

Fejl Årsag Afhjælpning Kompressoren afbrydes og starter automatisk efter et par minutter. Udløsning af den termiske sikring pga. overophedning af motoren. Lad kompressor køle af. Udluft lokalet. Kompressoren afbrydes efter et par startforsøg. Udløsning af den termiske sikring pga. overophedning af motoren (fjernelse af stikket i forbindelse med drift, lav forsyningsspænding). Betjen trykafbryderens knap. Udluft lokalet. Vent et par minutter. Herefter starter kompressoren selv. Kompressoren afbrydes ikke og sikkerhedsventilen udløses. Uregelmæssig kompressorfunktion eller fejlfunktion på pressostaten. Fjern stikket fra stikkontakten og kontakt servicecenteret. Ethvert andet indgreb skal udføres af et af de autoriserede assistancecentre, idet originale reservedele er påkrævede. Maskinsikkerheden kan kompromitteres og garantien bortfalder automatisk hvis der udføres maskinændringer. Garanti og reparation. I tilfælde af defekter og behov for reservedele bedes du kontakte den forhandler, hvor du har købt aggregatet.47
