K5 Premium Smart Control Home - Vysokotlakový čistič Kärcher - Bezplatný návod na obsluhu

Typ výrobku	Vysokotlakový čistič
Značka	Kärcher
Model	K5 Premium Smart Control Home
Kategória	Súkromné domáce použitie
Typická prevádzková hmotnosť	15,8 kg
Rozmery (D × Š × V)	414 × 306 × 588 mm
Elektrické napájanie	230 V, 50 Hz, 2,1 kW
Ochrana	IPX5, trieda I
Prevádzkový tlak	12,5 MPa (max. 14,5 MPa)
Prietok vody	7,5 l/min (max. 8,3 l/min)
Prietok čistiaceho prostriedku	0,3 l/min
Max. teplota prívodu	40 °C
Max. sacia výška	0,5 m
Pripojenie	Bluetooth® cez aplikáciu KÄRCHER Home & Garden
Smart Control systém	Nastavenie tlaku a dávkovania cez pištoľ
Viacprúdová tryska 3 v 1	Plochý prúd, čistiaci prostriedok a rotačná tryska
Funkcia Auto-Stop	Zastavenie čerpadla pri uvoľnení páky
Tepelná ochrana motora	Áno
Kapacita čistiaceho prostriedku	Fľaša Plug 'n' Clean (vrátane)
Uskladnenie príslušenstva	Priestor so sieťkou, držiak hadice, navíjač
Dĺžka vysokotlakovej hadice	Nešpecifikovaná (integrovaný navíjač)
Zaručený akustický výkon	93 dB(A)
Vibrácie ruka-rameno	1,2 m/s² (neistota 0,6)
Záruka	Podľa podmienok predajcu

Často kladené otázky - K5 Premium Smart Control Home Kärcher

Ako spárovať pištoľ so zariadením?

Pripojte zariadenie, potom stlačte súčasne tlačidlá '+' a '-' na pištoli na najmenej 3 sekundy. Ak je pripojenie Bluetooth® úspešné, na LCD displeji sa zobrazia úrovne tlaku a symboly rádia.

Ako používať čistiaci prostriedok?

Odstráňte uzáver fľaše Plug 'n' Clean a zatlačte ju hore dnom do prípojky. Otočte trysku do polohy 'MIX' a nastavte koncentráciu tlačidlami +/-. Po použití preplachujte zariadenie 30 sekúnd na úrovni čistiaceho prostriedku 1.

Čo robiť, ak zariadenie neštartuje?

Skontrolujte, či je zástrčka zapojená a či je spínač v polohe I/ON. Ak motor neštartuje, počkajte 1 hodinu (tepelná ochrana) alebo skontrolujte poistku 10 A. Ak problém pretrváva, kontaktujte servis.

Ako vyčistiť vodný filter?

Odskrutkujte spojku prípojky prívodu vody, vyberte sitko plochými kliešťami, vyčistite ho pod tečúcou vodou a vložte späť. Skontrolujte, či nie je poškodené.

Ako vymeniť batérie v pištoli?

Stlačte uzatváracie tlačidlo, otvorte priehradku, vyberte použité batérie, vložte dve nové AAA batérie so správnou polaritou a zatvorte.

Aký je maximálny tlak?

Maximálny prípustný tlak je 14,5 MPa. Prevádzkový tlak je 12,5 MPa. Pomocou tlačidiel +/- nastavte tlak podľa povrchu.

Môžem nasávať vodu z nádrže?

Áno, so sacou hadicou KÄRCHER (ref. 2.643-100). Naplňte hadicu vodou, naskrutkujte ju na prípojku a ponorte do nádrže. Maximálna sacia výška je 0,5 m.

Ako skladovať zariadenie v zime?

Vypustite vodu: odpojte hadicu, zapnite zariadenie do polohy I/ON na max. 1 minútu, aby sa voda odstránila. Uložte ho v miestnosti chránenej pred mrazom s príslušenstvom.

Čo robiť v prípade úniku vody?

Malý únik je technický. Ak je významný, vypnite zariadenie, odpojte ho a kontaktujte autorizovaný servis.

Ako aktivovať režim Boost?

Režim Boost sa aktivuje cez aplikáciu KÄRCHER Home & Garden alebo podržaním tlačidla '+'. Poskytuje maximálny tlak na odolné nečistoty.

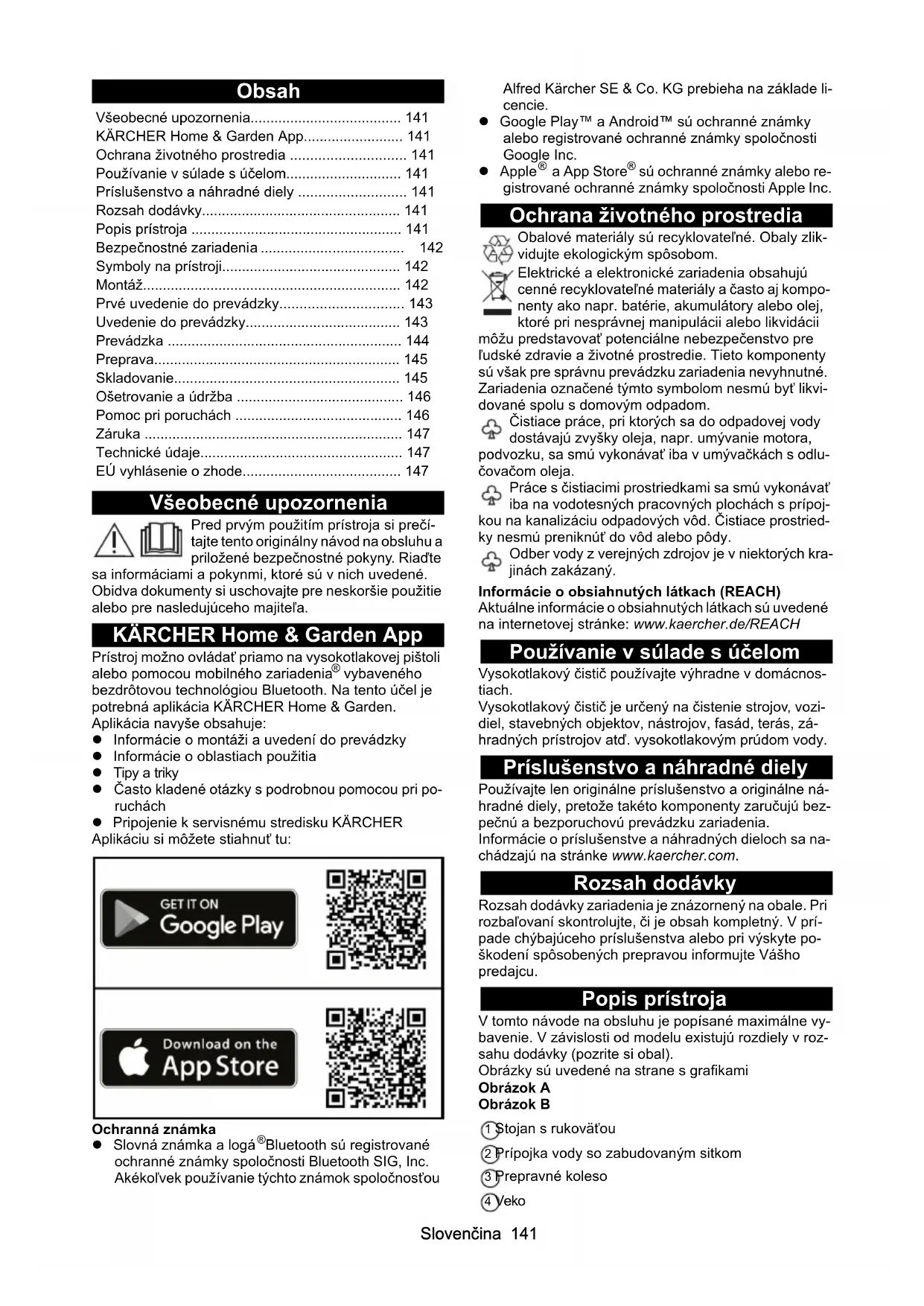

NÁVOD NA OBSLUHU K5 Premium Smart Control Home Kärcher

23 Vysokotlaký hadicový buben

– Vyztužená tkaninou

Ochrana životného prostredia 141

Používanie v súlade s účelom.... 141

Príslušenstvo a náhradné diely 141

Rozsah dodávky.... 141

Popis prístroja 141

Bezpečnostné zariadenia 142

Symboly na prístroji.... 142

Montáž....142

Prvé uvedenie do prevádzky.... 143

Uvedenie do prevádzky.... 143

Prevádzka 144

Preprava.... 145

Skladovanie.... 145

EÚ vyhlásenie o zhode.... 147

Všeobecné upozornenia

Pred prvým použitím prístroja si prečítajte tento originálny návod na obsluhu a priložené bezpečnostné pokyny. Riad'te

sa informáciami a pokynmi, ktoré sú v nich uvedené.

Obidva dokumenty si uschovajte pre neskoršie použitie alebo pre nasledujúceho majiteľa.

KÄRCHER Home & Garden App

Prístroj možno ovládat priamo na vysokotlakovej pištoli alebo pomocou mobilného zariadenia® vybaveného bezdrôtovou technológiou Bluetooth. Na tento účel je potrebná aplikácia KÄRCHER Home & Garden.

Aplikácia navyše obsahuje:

• Informácie o montáži a uvedení do prevádzky
• Informácie o oblastiach použitia
• Tipy a triky
• Často kladené otázky s podrobnou pomocou pri poruchách
• Pripojenie k servisnému stredisku KÄRCHER

Aplikáciu si môžete stiahnuť tu:

GET IT ON Google Play

- Slovná známka a logá® Bluetooth sú registrované ochranné známky spoločnosti Bluetooth SIG, Inc. Akékol'vek používanie týchto známok spoločnosťou

Alfred Kärcher SE & Co. KG prebieha na základe licencie.

• Google Play™ a Android™ sú ochranné známky alebo registrované ochranné známky spoločnosti Google Inc.
• Apple ^ a App Store ^ sú ochranné známky alebo registrované ochranné známky spoločnosti Apple Inc.

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obaly zlik-vidujte ekologickým spôsobom.

Elektrické a elektronické zariadenia obsahujú cenné recyklovateľné materiály a často aj komponenty ako napr. batérie, akumulátory alebo olej, ktoré pri nesprávnej manipulácii alebo likvidácii

môžu predstavovať potenciálne nebezpečenstvo pre l'udské zdravie a životné prostredie. Tieto komponenty sú však pre správnu prevádzku zariadenia nevyhnutné. Zariadenia označené týmto symbolom nesmú byť likvidované spolu s domovým odpadom.

Čistiace práce, pri ktorých sa do odpadovej vody dostávajú zvyšky oleja, napr. umývanie motora, vozku, sa smú vykonávat' iba v umývačkách s odlu- čom oleja.

Práce s čistiacimi prostriedkami sa smú vykonávať iba na vodotesných pracovných plochách s prípojna kanalizáciu odpadových vôd. Čistiace prostriedesmú preniknút do vôd alebo pôdy.

Odber vody z verejných zdrojov je v niektorých kra- jinách zakázaný.

Informácie o obsiahnutých látkach (REACH)

Aktuálne informácie o obsiahnutých látkach sú uvedené na internetovej stránke: www.kaercher.de/REACH

Používanie v súlade s účelom

Vysokotlakový čistič je určený na čistenie strojov, vozi-diel, stavebných objektov, nástrojov, fasád, terás, zá-hradných prístrojov atd. vysokotlakovým prúdom vody.

Príslušenstvo a náhradné diely

Používajte len originálne príslušenstvo a originálne náhradné diely, pretože takéto komponenty zaručujú bezpečnú a bezporuchovú prevádzku zariadenia. Informácie o príslušenstve a náhradných dieloch sa nachádzajú na stránke www.kaercher.com.

Rozsah dodávky

Rozsah dodávky zariadenia je znázornený na obale. Pri rozbaľovaní skontrolujte, či je obsah kompletný. V prípade chýbajúceho príslušenstva alebo pri výskyte poškodení spôsobených prepravou informujte Vášho predajcu.

Popis prístroja

V tomto návode na obsluhu je popísané maximálne vybavenie. V závislosti od modelu existujú rozdiely v rozsahu dodávky (pozrite si obal).

Obrázky sú uvedené na strane s grafikami

Obrázok A

Obrázok B

① Stojan s rukovät'ou
② Prípojka vody so zabudovaným sitkom
3 Prepravné koleso
④ Veko

⑤ Vedenie hadic
⑥ Spínač prístroja "0/OFF" / "I/ON"
⑦ Úložný priestor pre pracovné nadstavce
⑧ Vysokotlaková hadica
⑨ * F'laša na čistiaci prostriedok Plug 'n' Clean
⑩ Priestor pre uloženie vysokotlakovej pištole/parkovacia poloha vysokotlakovej pištole
⑪ Pracovný nadstavec Multi Jet 3-in-1 s 3 druhmi prúdu (pozrite si aj kapitolu Smart Control System)
⑫ Vysokotlaková pištol' Smart Control
⑬ LCD displej (pozrite si aj kapitolu LCD displej)
⑭ Zaistenie priečinka na batérie
⑮Priečinok na batérie
⑯ Tlačidlá „+/-“ na reguláciu tlaku
⑰Blokovanie vysokotlakovej pištole
⑱ Tlačidlo na odpojenie vysokotlakovej hadice od vysokotlakovej pištole
19 Páčka vysokotlakovej pištole
20 Prepravné držadlo, teleskopické
②1 Držadlo
⑳Držiak hadice
23 Vysokotlakový hadicový bubon
24 Ručná kl'uka na hadicový bubon
25 Typový štítok
⑳Priečinok na príslušenstvo
⑳Háčik na uchytenie siete
⑳Siet' na príslušenstvo
⑲ 29 Sietový pripojovací kábel so sietovou zástrčkou
30 Dodané skrutky a hmoždinky
③1 Spojka pre prípojku vody
32**Záhradná hadica s bežnou spojkou
– vystužená tkaninou
– priemer minimálne 1/2 palca (13 mm)
- d Ížka minimálne 7,5 m
③3** sacia hadica KÄRCHER na zásobovanie vodou z otvorených nádrží (obj. č. 2.643-100.0)
34 *Penová dýza s nádržou na čistiaci prostriedok Čistiaci prostriedok sa nasáva z nádrže a vzniká hustá pena čistiaceho prostriedku.
③5 *Rotujúca umývacia kefa (napr. na čistenie auta)
* voliteľné, ** dodatočne potrebné
① Oblast' použitia (1-SOFT / 2-MEDIUM / 3-HARD, každá s 2 tlakovými stupňami)
② Indikácia funkcie BOOST
③ Odporúčaný druh prúdu (plochý prúd / čistiaci prostriedok / rotačná dýza)
④ Indikátor Bluetooth ^® spojenia
⑤Intenzita stavového signálu (4 stupne)

LCD displej

Obrázok C

⑥ Stav batérie (prázdna, takmer prázdna, stredne nabitá, plne nabitá)
⑦ Stupeň čistiaceho prostriedku (1 / 2 / 3)

Chýbajúce alebo zmenené bezpečnostné zariadenia

Bezpečnostné zariadenia slúžia na vašu ochranu. Nikdy nemeňte ani neobchádzajte bezpečnostné zariadenia.

Spínač prístroja

Spínač prístroja zabráni neúmyselnému spusteniu prístroja.

Blokovanie vysokotlakovej pištole

Blokovanie zablokuje páku vysokotlakovej pištole a za- bráni neúmyselnému zapnutiu prístroja.

Funkcia automatického zastavenia

Pri príliš vysokom príkone sa motorový istič prístroja vypne.

Symboly na prístroji

Vysokotlakový prúd sa nesmie smerovat' na osoby, zvieratá, aktívne elektrické zariadenia alebo na samotné zariadenie. Zariadenie chránte pred mrazom.

Prístroj sa nesmie pripojit bezprostredne na verejnú siet' pitnej vody.

Montáž

Obrázky sú uvedené na strane s grafikami.

Pripravte dodané skrutky a vhodný skrutkovač.

Na prístroj pred jeho uvedením do prevádzky namontujte voľne priložené diely.

Montáž kolies

1. Nasuňte kolesá.

Upozornenie

Dbajte na zarovnanie otvoru.

Obrázok E

1. Kolesá zaistite vždy 1 skrutkou.

Montáž stojana

1. Nasuňte stojan.
2. 2 hmoždinky zastrčte do otvorov až na doraz.
3. Zaistite podstavec pomocou 2 skrutiek.

Obrázok F

Montáž úložného priestoru pre pracovné nadstavce

1. Zaveste úložný priestor pre pracovné nadstavce.

2. Úložný priestor zaistite pomocou 2 skrutiek. Obrázok G

3. Veko zaistite pomocou 4 skrutiek. Obrázok H

Montáž siete na príslušenstvo

1. Sieť na príslušenstvo zaveste na háčiky. Obrázok J

Vysokotlakovú hadicu pretlačte cez vedenie hadice

1. Vysokotlakovú hadicu zozadu zasuňte cez vedenie hadice. Obrázok K

Montáž spojky pre prípojku vody

1. Spojku pre prípojku vody priskrutkujte na prípojku vody prístroja. Obrázok L

Prvé uvedenie do prevádzky

Upozornenie

Ak prístroj nechcete ovládat' pomocou mobilného zariadenia na základe Bluetooth® spojenia, tak musíte vykonat'iba kroky uvedené v časti „Pripojenie vysokotlakovej pištole“.

Stiahnutie aplikácie a zaregistrovanie prístroja

1. Stiahnite si aplikáciu KÄRCHER Home & Garden (pozrite si kapitolu KÄRCHER Home & Garden App).
2. Spustite aplikáciu KÄRCHER Home & Garden.
3. Prihláste sa v aplikácii KÄRCHER Home & Garden. V prípade potreby si na tento účel vytvorte konto.
4. Naskenujte priložený QR kód. Dôjde k zaregistrovaniu vysokotlakového čističa.

Upozornenie

Ak priložený QR kód nemáte poruke, tak prístroj môžete zaregistrovať aj pomocou čísla dielu a sériového čísla. Obe čísla sú uvedené na typovom štítku.
5. Postupujte podľa pokynov uvedených v aplikácií KÄRCHER Home & Garden.

Upozornenie

Uistite sa, že pred pripojením vysokotlakovej pištole ste aktivovali Bluetooth® na vašom mobilnom zariadení.

Pripojenie vysokotlakovej pištole Upozornenie

Presný popis pripojenia nájdete na https://www.kaercher.com/FCR.

1. Sieťovú zástrčku vysokotlakového čističa zasuňte do zásuvky. Prístroj sa na 60 sekúnd prepne do režimu pripájania. Počas tejto doby je možné pripojit' vysokotlakovú pištol'.
2. Po dobu minimálne 3 sekúnd súčasne stlačte tlačidlo “+” a tlačidlo “-” na vysokotlakovej pištoli a podržte ich stlačené. V prípade úspešného pripojenia sa na displeji zobrazia tlakové stupne, ako aj symbol bezdrôtového a Bluetooth® spojenia.

Obrázok M

Prístroj Bluetooth® spojenie medzi mobilným zariadením a vysokotlakovým čističom sa vytvorí automaticky.

Upozornenie

V prípade potreby môžete Bluetooth® spojenie vytvorit' aj dodatočne, a to stlačením tlačidla „-“ a jeho podržaním po dobu 10 sekúnd.

1. V prípade zlyhania pokusu o pripojenie:

Uvedenie do prevádzky

1. Zariadenie umiestnite na rovnú plochu.
2. Pri prístrojoch s hadicovým bubnom: Vysokotlakovú hadicu celkom odviňte z hadicového bubna.
3. Pri prístrojoch bez hadicového bubna: Vysokotlakovú hadicu úplne odviňte a uvolnite všetky slučky a pretočenia.
4. Vysokotlakovú hadicu potiahnite dopredu cez vede- nie hadice až na doraz.
5. Vysokotlakovú hadicu zasuňte do vysokotlakovej pištole tak, aby došlo k jej počuteľnému zacvaknutiu.

Upozornenie

Dbajte na správne zarovnanie vsuvky. Obrázok N

1. Potiahnutím vysokotlakovej hadice skontrolujte, či je spojenie bezpečné.

2. Sieťovú zástrčku zasuňte do zásuvky.

Zásobovanie vodou

Pripojovacie hodnoty sú uvedené na typovom štítku alebo v kapitole Technické údaje. Dodržiavajte predpisy dodávatel'a vody.

POZOR

Škody spôsobené znečistenou vodou

Nečistoty vo vode môžu spôsobít' poškodenie čerpadla a príslušenstva.

Spoločnosť KÄRCHER ponúka na ochranu použitie vodného filtra KÄRCHER (špeciálne príslušenstvo, objednávacie číslo 4.730-059).

Pripojenie na vodovodné potrubie

POZOR

Hadicová spojka s Aquastopom na prípojke vody prístroja

Poškodenie čerpadla

Na prípojke vody prístroja nikdy nepoužívajte hadicovú spojku s Aquastopom.

Na kohútik môžete použit spojku Aquastop.

1. Záhradnú hadicu nastrčte na spojku pre prípojku vody.
2. Záhradnú hadicu pripojte na vodovodné potrubie.
3. Celkom otvorte kohútik na vodu.

Obrázok O

Nasávanie vody z otvorených nádrží

Tento vysokotlakový čistič spolu s nasávacou hadicou KÄRCHER so spätným ventilom (špeciálne príslušenstvo, objednávacie číslo 2.643-100) je vhodný na nasávanie povrchovej vody napr. zo sudov na dažďovú vodu alebo z rybníkov (maximálna nasávacia výška je uvedená v kapitole Technické údaje).

Pri nasávacej prevádzke nie je potrebná spojka pre prípojku vody.

1. Nasávaciu hadicu naplňte vodou.
2. Nasávaciu hadicu naskrutkujte na prípojku vody prístroja a zaveste do vodného zdroja (napr. sud na daždovú vodu).

Odvzdušnenie prístroja

1. Zapnite prístroj "I/ON".

2. Odblokujte páku vysokotlakovej pištole.

3. Stlačte páku vysokotlakovej pištole. Prístroj sa zapne.

4. Prístroj nechajte v chode maximálne 2 minúty, až kým z vysokotlakovej pištole nevyteká voda bez vzduchových bublín.
5. Uvoľnite páku vysokotlakovej pištole.
6. Zablokujte páku vysokotlakovej pištole.

Prevádzka

POZOR

Poškodenie prístroja

V prípade, že sa v prístroji v priebehu 2 minút nevytvorí tlak, vypnite prístroj a postupujte podľa pokynov v kapitole Pomoc pri poruchách.

Smart Control System

Pomocou tlačidiel “+/-” na vysokotlakovej pištoli možno zvolit’ stupne pre tlak a dávkovanie čistiaceho prostriedku. Druh prúdu možno zmenit’ otáčaním na pracovnom nadstavci Multi Jet 3-in-1.

Upozornenie

Citlivost' materiálov sa môže veľmi líšit' v závislosti od veku a stavu. Odporúčania preto nie sú záväzné.

R Tlakový stupeň 3 HARD
R Tlakový stupeň 3 HARD
R Tlakový stupeň 3 HARD
R Tlakový stupeň 3 HARD
R Tlakový stupeň 3 HARD
R Tlakový stupeň 3 HARD
R Tlakový stupeň 3 HARD
R Tlakový stupeň 3 HARD
R Tlakový stupeň 3 HARD
R Tlakový stupeň 3 HARD
R Tlakový stupeň 3 HARD

Prevádzka s čistiacim prostriedkom

⚠ NEBEZPEČENSTVO

Nerešpektovanie karty bezpečnostných údajov

Vážne poškodenie zdravia následkom neodborného používania čistiaceho prostriedku

Dbajte na kartu bezpečnostných údajov od výrobcu čistiaceho prostriedku, najmä pokyny týkajúce sa osobného ochranného vybavenia.

Upozornenie

Pre prevádzku s čistiacimi prostriedkami je potrebná fľaša na čistiaci prostriedok Plug ‘n’ Clean. Čistiace prostriedky KÄRCHER je možné zakúpit’ už pripravené na použitie vo fľaši na čistiaci prostriedok Plug ‘n’ Clean.

1. Z fl'aše pre čistiaci prostriedok Plug 'n' Clean odstráňte kryt.

2. F'lašu na čistiaci prostriedok otvorom nadol vtlacte do prípojky pre čistiaci prostriedok Plug 'n' Clean. Obrázok R

3. Pracovný nadstavec 3-in-1 Multi Jet na dýze čistia-ceho prostriedku otočte do smeru "MIX", až kým na zobrazení tlaku vysokotlakovej pištole nesvieti LCD "MIX".

Počas prevádzky sa roztok čistiaceho prostriedku primiešava do prúdu vody.

1. Pomocou tlačidiel “+/-” na vysokotlakovej pištoli nastavte požadovanú koncentráciu čistiaceho pro-striedku.

2. Volitel'ne použite penovú dýzu.

b Penovú dýzu spojte s nádržou na čistiaci prostriedok.

c Penovú dýzu zasuňte do vysokotlakovej pištole a zablokujte ju otočením o 90°.

Obrázok S

Odporúčaná metóda čistenia

1. Nastriekajte malé množstvo čistiaceho prostriedku na suchý povrch a nechajte pôsobit' (nevysušit').

2. Uvol'nené nečistoty opláchnite vysokotlakovým prúdom.

Po prevádzke s čistiacim prostriedkom

1. F'lašu na čistiaci prostriedok Plug 'n' Clean vytiahnite z upevnenia a zatvorte ju uzáverom.

2. F'lašu na čistiaci prostriedok umiestnite do držiaka tak, aby uzáver smeroval nahor.

3. Pre prepláchnutie prevádzkujte prístroj približne 30 sekúnd na stupni čistiaceho prostriedku 1.

Prerušenie prevádzky

1. Uvol'nite páčku vysokotlakovej pištole. Po uvol'není páky sa prístroj vypne. Vysoký tlak v systéme zostane zachovaný.

2. Zablokujte páčku vysokotlakovej pištole. Obrázok T

3. Vysokotlakovú pištol's pracovným nadstavcom položte do parkovacej polohy.

4. Počas pracovných prestávok dlhších ako 5 minút prístroj vypnite "0/OFF".

Ukončenie prevádzky

⚠ UPOZORNENIE

Tlak v systéme

Zranenie vodou, ktorá nekontrolovane uniká pod vysokým tlakom

Vysokotlakovú hadicu odpojte z vysokotlakovej pištole alebo prístroja len vtedy, keď už v systéme nie je žiadny tlak.

1. Uvol'nite páčku vysokotlakovej pištole.
2. Zatvorte kohútik na vodu.
3. Páčku vysokotlakovej pištole stlačte na 30 sekúnd. Dôjde k odstráneniu zvyšného tlaku zo systému.
4. Uvol'nite páčku vysokotlakovej pištole.
5. Zablokujte páčku vysokotlakovej pištole.
6. Prístroj odpojte od napájania vodou.
7. Vypnite prístroj "0/OFF".
8. Vytiahnite sieřovú zástrčku zo zásuvky.

Preprava

⚠ UPOZORNENIE

Pri preprave dbajte na hmotnosť prístroja.

Prenášanie prístroja

1. Prístroj nadvihnite a prenášajte pomocou držadiel.

Čtahanie prístroja

1. Vytiahnite prepravný držiak tak, aby počutel'ne zapadol.

2. Prístroj t'ahajte pomocou prepravného držiaka.

Preprava prístroja vo vozidle

1. Pred prepravou vo vodorovnej polohe vytiahnite fl'ašu na čistiaci prostriedok Plug 'n' Clean z upevnenia drže a zatvorte ju vekom.

2. Prístroj zaistite proti skíznutiu a prevráteniu.

Skladovanie

⚠ UPOZORNENIE

Pri skladovaní dbajte na hmotnost' prístroja.

Uschovanie prístroja

1. Prístroj odložte na rovný podklad.
2. Pracovný nadstavec odpojte od vysokotlakovej piš- tole.
3. Stlačte odpojovacie tlačidlo na vysokotlakovej pištoli a oddel'te vysokotlakovú hadicu od vysokotlakovej pištole.

POZOR

Poškodenie vysokotlakovej hadice

Poškodenie vysokotlakovej hadice nesprávnym smerom otáčania

1. Pri prístrojoch s hadicovým bubnom: Pomocou ručnej klúky hadicový bubon otáčajte v protismere cho- du hodinových ručičiek a naviňte vysokotlakovú hadicu.

2. Pri prístrojoch bez hadicového bubna: Vysokotlakovú hadicu uložte na prístroji.

3. Uložte sietový pripojovací kábel a príslušenstvo v prístroji.

Pred dlhším uskladnením dbajte na doplňujúce pokyny - pozrite si kapitolu Ošetrovanie a údržba.

Ochrana proti mrazu

POZOR

Ohrozenie prístroja mrazom

Prístroje, ktoré nie sú úplne vyprázdnené, môže mráz zničit'.

Prístroj a príslušenstvo celkom vyprázdnite.

Prístroj chráňte pred mrazom.

Musia byt' splnené nasledujúce podmienky:

- Prístroj je odpojený od zásobovania vodou.

- Vysokotlaková pištol' je odpojená od vysokotlakovej hadice.

1. Zapnite prístroj "I/ON".
2. Počkajte maximálne 1 minútu, kým už z vysokotlakovej hadice prestane vytekať voda.
3. Vypnite prístroj.
4. Prístroj s kompletným príslušenstvom uskladnite v mrazuvzdornej miestnosti.

Zranenie následkom dotyku dielov vedúcich prúd Vypnite prístroj.

Prístroj si nevyžaduje údržbu, t. j. nie sú potrebné pravidelné údržbové práce.

Čistenie sitka v prípojke vody

POZOR

Poškodené sito v prípojke vody

Poškodenie prístroja znečistenou vodou

Sito pred vložením do prípojky vody skontrolujte z hľa- diska poškodenia.

V prípade potreby očistite sitko v prípojke vody.

1. Z prípojky vody odoberte spojku.
2. Sito vytiahnite pomocou plochých klieští.
3. Sito očistite pod tečúcou vodou.

Obrázok U

1. Sitko vložte do prípojky vody.

Výmena batérií vysokotlakovej pištole

Vyžadujú sa dve batérie alebo akumulátory typu AAA. Batérie sú vybité, ak sa na displeji vysokotlakovej pišto le nezobrazuje nič, alebo sa na ňom zobrazuje blikajúci symbol batérie.

Obrázok V

1. Stlačte uzatvárací posúvač.

Obrázok W

1. Otvorte priehradku na batérie.
2. Vyberte batérie.
3. Vložte nové batérie a dbajte pritom na správnu polaritu.
4. Zatvorte priehradku na batérie.
5. Použité batérie zlikvidujte podľa platných predpisov.

Pomoc pri poruchách

Poruchy majú často jednoduchú príčinu, ktorú dokážete odstránit sami pomocou nasledujúceho prehl'adu. V prípade pochybností alebo pri poruchách, ktoré tu nie sú uvedené sa obrátte na autorizovaný zákaznícky servis.

⚠ NEBEZPEČENSTVO

Zranenie následkom dotyku dielov vedúcich prúd Vypnite prístroj.

1. Stlačte páku vysokotlakovej pištole. Prístroj sa zapne.
2. Skontrolujte, či napätie uvedené na typovom štítku súhlasí s napätím zdroja prúdu.
3. Skontrolujte siet'ový pripojovací kábel z hl'adiska poškodenia.
4. Ak je motor preťažený a motorový istič aktivovaný: a Vypnite prístroj "0/OFF".

b Prístroj nechajte na 1 hodinu vychladnút.

c Zapnite prístroj "I/ON" a znovu do uvedte do prevádzky.

Ak sa porucha vyskytne viackrát, prístroj nechajte skontrolovať v zákazníckom servise.

Prístroj nenabehne, motor hučí

Pokles napätia z dôvodu slabej elektrickej siete alebo pri použití predlžovacieho kábla

1. Pri zapnutí najprv stlačte páku vysokotlakovej pištole, potom zapnite prístroj "I/ON".

Prístroj nedosahuje požadovaný tlak

Prívod vody je príliš slabý

1. Celkom otvorte kohútik na vodu.
2. Prívod vody skontrolujte z hľadiska dostatočného prietoku.

Sitko v prípojke vody je znečistené.

1. Sitko v prípojke vody vytiahnite pomocou plochých klieští.
2. Sito očistite pod tečúcou vodou.

V prístroji je vzduch.

1. Odvzdušnite prístroj:

a Prístroj bez pripojeného pracovného nadstavca zapnite na maximálne 2 minúty. b Stlačte vysokotlakovú pištol' a počkajte, kým z vy-
sokotlakovej pištole nebude vytekat' voda bez vzduchových bublín.
c Pripojte pracovný nadstavec.
d Pri nasávacej prevádzke dbajte na max. nasávaciu výšku (pozrite si kapitolu Technické údaje).

Silné výkyvy tlaku

1. Čistenie vysokotlakovej hubice:

1. Skontrolujte privádzané množstvo vody.

Netesný prístroj

1. Malá netesnosť prístroja je technicky podmienená. V prípade veľkej netesnosti poverte autorizovaný zákaznícky servis.

Čistiaci prostriedok sa nenasáva

1. Pracovný nadstavec 3-in-1 Multi Jet otočte na dýzu pre čistiaci prostriedok „MIX“.
2. Skontrolujte, či fl'aša na čistiaci prostriedok Plug 'n' Clean je v prípojke na čistiaci prostriedok nasadená otvorom nadol.

Na vysokotlakovej pištoli sa nezobrazuje tlak

Obrázok X

1. Vykonajte opätovné pripojenie s vysokotlakovým čističom, pozrite si kapitolu Prvé uvedenie do prevádzky.

chybové hlásenia

Obrázok Y

1. Vypnite prístroj "0/OFF".
2. Sieťovú zástrčku vytiahnite zo zásuvky.
3. Po 20 sekundách opät' zasuňte zástrčku do zásuvky.
4. Zapnite prístroj "I/ON".

Ak sa porucha vyskytne viackrát, prístroj nechajte skontrolovať v zákazníckom servise.

Núdzový chod

V prípade poruchy regulácie tlaku na vysokotlakovej pištoli pracuje vysokotlakový čistič s maximálnym stupňom tlaku.

1. Deaktivácia núdzového chodu:

a Vypnite prístroj "0/OFF".
b Sietovú zástrčku vytiahnite zo zásuvky.
c Po 20 sekundách opät' zasuňte zástrčku do zá- suvky.
d Zapnite prístroj "I/ON".

Ak sa porucha vyskytne viackrát, prístroj nechajte skontrolovať v zákazníckom servise.

Vysokotlaková pištol' nefunguje správne Obrázok Z

V elektronike vysokotlakovej pištole sa vyskytla interná chyba.

1. Stlačte uzatvárací posúvač.

Obrázok W

1. Otvorte priehradku na batérie.
2. Vyberte batérie.
3. Vložte batérie a dbajte pritom na správnu orientáciu pólov.
4. Zatvorte priehradku na batérie.

Ak sa porucha vyskytne viackrát, tak vysokotlakovú pištol' nechajte skontrolovať v zákazníckom servise.

Záruka

V každej krajine platia záručné podmienky vydané našou príslušnou distribučnou spoločnosťou. Prípadné poruchy Vášho zariadenia odstránime v rámci záručnej doby zadarmo, pokial’ ich príčinou boli materiálové alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe obrátte na Vášho predajcu alebo na najbližšie autorizované servisné stredisko. (adresa je uvedená na zadnej strane)

Technické údaje

	K 5 Premium Smart Control		Smart Control
Elektrická prípojka
Napätie	V		230
Fáza	~		1
Frekvencia	Hz		50
Príkon	kW		2,1
Stupeň ochrany		IPX5	IPX5
Trieda ochrany		I	I
Zaistenie siete (zotrvačné)	A 10	10
Prípojka vody
Prívodný tlak (max.)	MPa	1,2	1,2
Teplota vody na prítoku (max.)	°C	40 40
Privádzané množstvo (min.)	l/min	10 10
Nasávacia výška (max.)	m	0,5	0,5
Výkonové údaje prístroja
Prevádzkový tlak	MPa	12,5	12,5
Max. povolený tlak MPa	14,5	14,5
Prietok, voda	l/min	7,5	7,5
Maximálny prietok	l/min	8,3	8,3
Prietok, čistiace prostriedky	l/min	0,3	0,3
Sila spätného nárazu vyso-kotlakovej pištole	N	17	17
Rozmery a hmotnosti
Typická prevádzková hmotnosť	kg	15,8	15,7
DÍžka	mm	414 402
Šírka	mm	306 306
Výška	mm	588 588
Rádiový modul SRD

		K 5 Premium Smart Control		Smart Control
Frekvencia MHz	868,7-			868,7-
			869,2	869,2
Vysielací výkon ERP		mW	0,53	0,53
Rádiový modul Bluetooth
Frekvencia GHz	2,45	2,45
Vysielací výkon ERP		mW	6,3	6,3
Zistené hodnoty podľa EN 60335-2-79
Hodnota vibrácií ruka-ra-meno		m/s^2	1,2	1,2
Neistota K		m/s^2	0,6	0,6
Hladina akustického tlaku L_pA		dB(A)	77 77
Neistota K_pA		dB(A)	3 3
Hladina akustického výko-nu L_WA + Neistota K_WA		dB(A)	93 93

Technické zmeny vyhradené.

EÚ vyhlásenie o zhode

Týmto prehlasujeme, že nižšie označený stroj zodpovedá na základe svojej koncepcie a konštrukčného vyhotovenia, ako aj od vyhotovení, ktoré sme uviedli do prevádzky, príslušným základným bezpečnostným a zdravotným požiadavkám smerníc ES. V prípade zmeny, ktorú nezghválime, stráca toto prehlásenie platnosť. Výrobqk: Vysokotlakový čistič

Typ: 1.324-xxx

50

Príslušné smerňice EU

22000/14/ES

2014/53/EÚ

Uplatňované postupy posudzovania zhody

2000/14/ES: Príloha V

Podpísané osoby konajú z poverenia a s plnou mocou vedenia spoločnosti.

H. Jenner

Osoba zodpovedná za dokumentáciu:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
