Typ produktu	Vysokotlakový čistič
Značka	Kärcher
Model	K4 Power Control
Rozmery (D × Š × V)	405 x 306 x 584 mm
Hmotnosť	13,5 kg
Elektrické napájanie	230 V, 50 Hz, 1,8 kW
Prevádzkový tlak	11 MPa (110 bar)
Maximálny tlak	13 MPa (130 bar)
Prietok vody	6,3 l/min
Maximálny prietok	7,0 l/min
Prietok čistiaceho prostriedku	0,3 l/min
Maximálna teplota prívodu	40 °C
Trieda ochrany	IPX5
Systém Power Control	Indikátor tlaku na pištoli
Súčasťou sú trysky	Tryska Vario Power (HARD/MEDIUM/SOFT/MIX) a rotačná tryska (HARD)
Systém na čistiaci prostriedok	Plug 'n' Clean s fľašou čistiaceho prostriedku
Funkcia Auto-Stop	Automatické zastavenie čerpadla pri uvoľnení spúšte
Bezpečnostné uzamknutie	Na vysokotlakovej pištoli
Tepelná ochrana motora	Áno
Uloženie	Priestor pre príslušenstvo, háčiky, uloženie trysiek
Preprava	Výsuvná rukoväť a kolesá
Hladina hluku (LpA)	75 dB(A)
Vibrácie ruka-rameno	3,2 m/s²

Často kladené otázky - K4 Power Control Kärcher

Ako zostaviť Kärcher K4 Power Control?

Montáž je jednoduchá: upevnite kolesá, nohu, úložisko trysiek, prepravnú rukoväť a sieťku na príslušenstvo pomocou priložených skrutiek. Podrobnosti nájdete na obrázkoch D až I v návode.

Ako pripojiť zariadenie k prívodu vody?

Pripojte záhradnú hadicu k prívodu vody na zariadení, potom otvorte vodovodný kohútik. Nepoužívajte spojku s Aquastopom na samotnom zariadení.

Ako používať čistiaci prostriedok?

Použite trysku Vario Power v polohe MIX. Vložte fľašu Plug 'n' Clean hore dnom do držiaka. Naneste čistiaci prostriedok na suchý povrch, nechajte pôsobiť, potom opláchnite vysokým tlakom.

Aké sú dostupné úrovne tlaku?

Úrovne sú uvedené na pištoli: HARD pre odolné nečistoty, MEDIUM pre autá a tehly, SOFT pre drevo a bicykel, a MIX pre čistiaci prostriedok. Nastavte pomocou trysky Vario Power.

Ako vyčistiť vodný filter?

Odskrutkujte prívod vody, vyberte sitko, prepláchnite ho tečúcou vodou v opačnom smere. Nepoužívajte ostré predmety ani kovové kefy.

Čo robiť, ak zariadenie neštartuje?

Skontrolujte, či je stlačená páčka pištole, či napätie zodpovedá a či kábel nie je poškodený. Ak je motor preťažený (tepelná ochrana), vypnite zariadenie a nechajte ho 1 hodinu vychladnúť pred ďalším pokusom.

Ako skladovať zariadenie?

Vypustite zvyškovú vodu stlačením pištole bez trysky. Uložte hadicu, oddeľte trysky a skladujte v miestnosti chránenej pred mrazom. Na ochranu pred mrazom úplne vyprázdnite zariadenie.

Na čo slúži funkcia Auto-Stop?

Funkcia Auto-Stop zastaví čerpadlo hneď, ako uvoľníte páčku pištole, čo šetrí energiu a predlžuje životnosť čerpadla.

Môžem používať zariadenie s vodnou nádržou?

Áno, s nasávacou hadicou Kärcher (voliteľné). Naplňte hadicu vodou, naskrutkujte ju na zariadenie a pred použitím odvzdušnite. Maximálna výška nasávania: 0,5 m.

Aké sú bezpečnostné prvky zariadenia?

Zariadenie je vybavené uzamknutím pištole, hlavným vypínačom, tepelnou ochranou motora a funkciou Auto-Stop. Nikdy nenasmerujte prúd na osoby, zvieratá alebo elektrické zariadenia.

NÁVOD NA OBSLUHU K4 Power Control Kärcher

1. Odvzdušnite prístroj:

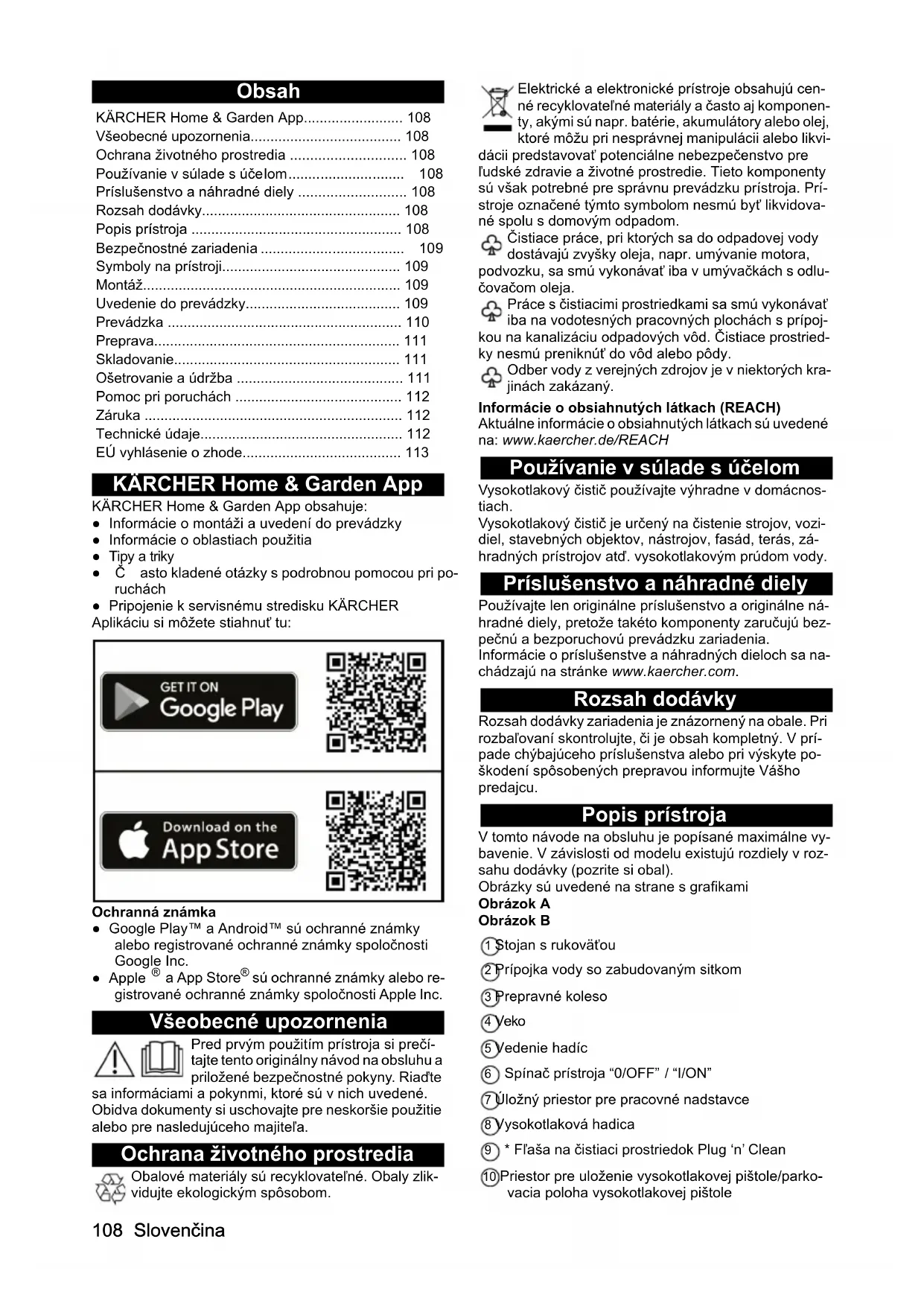

Ochrana životného prostredia 108

Používanie v súlade s účelom.... 108

Príslušenstvo a náhradné diely 108

Rozsah dodávky.... 108

Popis prístroja 108

Bezpečnostné zariadenia 109

Symboly na prístroji.... 109

Montáž....109

Uvedenie do prevádzky.... 109

Prevádzka 110

Preprava.... 111

Skladovanie.... 111

EÚ vyhlásenie o zhode.... 113

KÄRCHER Home & Garden App

Aplikácia KÄRCHER Home & Garden obsahuje:

• Informácie o montáži a uvedení do prevádzky
• Informácie o oblastiach použitia
• Tipy a triky
• Často kladené otázky s podrobnou pomocou pri poruchách
• Pripojenie k servisnému stredisku KÄRCHER. Aplikáciu si môžete stiahnuť tu:

• Google Play™ a Android™ sú ochranné známky alebo registrované ochranné známky spoločnosti Google Inc.
• Apple® a App Store® sú ochranné známky alebo registrované ochranné známky spoločnosti Apple Inc.

Všeobecné upozornenia

Pred prvým použitím prístroja si prečítajte tento originálny návod na obsluhu a priložené bezpečnostné pokyny. Riaďte

sa informáciami a pokynmi, ktoré sú v nich uvedené. Obidva dokumenty si uschovajte pre neskoršie použitie alebo pre nasledujúceho majiteľa.

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obaly zlikvidujte ekologickým spôsobom.

Elektrické a elektronické prístroje obsahujú cenné recyklovateľné materiály a často aj komponenty, akými sú napr. batérie, akumulátory alebo olej, ktoré môžu pri nesprávnej manipulácii alebo likvi-

dácii predstavovať potenciálne nebezpečenstvo pre ľudské zdravie a životné prostredie. Tieto komponenty sú však potrebné pre správnu prevádzku prístroja. Prístroje označené týmto symbolom nesmú byť likvidované spolu s domovým odpadom.

Čistiace práce, pri ktorých sa do odpadovej vody dostávajú zvyšky oleja, napr. umývanie motora, vozidla, sa smú vykonávať iba v umývačkách s odlučovačom oleja.

Práce s čistiacimi prostriedkami sa smú vykonávať iba na vodotesných pracovných plochách s pripojením na kanalizáciu odpadových vôd. Čistiace prostriedky nesmú preniknúť do vôd alebo pôdy.

Odber vody z verejných zdrojov je v niektorých krajinách zakázaný.

Informácie o obsiahnutých látkach (REACH)

Aktuálne informácie o obsiahnutých látkach sú uvedené na: www.kaercher.de/REACH

Používanie v súlade s účelom

Vysokotlakový čistič je určený na čistenie strojov, vozidiel, stavebných objektov, nástrojov, fasád, terás, záhradných prístrojov atď. vysokotlakovým prúdom vody.

Príslušenstvo a náhradné diely

Používajte len originálne príslušenstvo a originálne náhradné diely, pretože takéto komponenty zaručujú bezpečnú a bezporuchovú prevádzku zariadenia.

Informácie o príslušenstve a náhradných dieloch sa nachádzajú na stránke www.kaercher.com.

Rozsah dodávky

Rozsah dodávky zariadenia je znázornený na obale. Pri rozbaľovaní skontrolujte, či je obsah kompletný. V prípade chýbajúceho príslušenstva alebo pri výskyte poškodení spôsobených prepravou informujte Vášho predajcu.

Popis prístroja

V tomto návode na obsluhu je popísané maximálne vybavenie. V závislosti od modelu existujú rozdiely v rozsahu dodávky (pozrite si obal).

Obrázky sú uvedené na strane s grafikami

Obrázok A

Obrázok B

① Stojan s rukoväťou ② Prípojka vody so zabudovaným sitkom

③ Prepravné koleso

④ Veko

⑤ Vedenie hadíc

⑥ Spínač prístroja "0/OFF" / "I/ON"

⑦ Úložný priestor pre pracovné nadstavce

⑧ Vysokotlaková hadica

⑨ * Fľaša na čistiaci prostriedok Plug 'n' Clean

⑩ Priestor pre uloženie vysokotlakovej pištole/parkovacia poloha vysokotlakovej pištole

⑪ Prepravné držadlo, teleskopické ⑫ Pracovný nadstavec rotačnej dýzy Power Control na odolné nečistoty, tlakový stupeň: HARD ⑬ Pracovný nadstavec Power Control Vario Power na najbežnejšie čistiace úkony, tlakové stupne: HARD/MEDIUM/SOFT/MIX ⑭ Vysokotlaková pištoľ Power Control ⑮ Tlačidlo na odpojenie vysokotlakovej hadice od vysokotlakovej pištole 16 Páčka vysokotlakovej pištole ⑰ Zobrazenie tlaku (0-MIX/1-SOFT/2-MEDIUM/3-HARD) ⑱ Blokovanie vysokotlakovej pištole 19 Držadlo 20 Držiak hadice ⑳ Vysokotlakový hadicový bubon 22 Ručná kľuka na hadicový bubon ②3 Typový štítok 24 Priečinok na príslušenstvo 25 Háčik na uchytenie siete 26 Sieť na príslušenstvo 27 Sieťové pripájacie vedenie so sieťovou zástrčkou 28 Spojka pre prípojku vody 29* Záhradná hadica (vystužená tkaninou, priemer minimálne 1/2 palca (13 mm), dĺžka minimálne 7,5 m, s bežne dostupnou rýchlospojkou) ③0* Nasávacia hadica KÄRCHER na zásobovanie vodou z otvorených nádrží (obj. č. 2.643-100) ③1 Dodané skrutky a hmoždinky

** dodatočne potrebné

Vážne poranenia spôsobené chýbajúcimi, zmenenými alebo neúčinnými bezpečnostnými zariadeniami. Neobchádzajte, neodstraňujte a neznefunkčňujte bezpečnostné zariadenia. Bezpečnostné zariadenia slúžia na vašu ochranu.

Spínač prístroja

Spínač prístroja zabráni neúmyselnému spusteniu prístroja.

Blokovanie vysokotlakovej pištole

Blokovanie zablokuje páku vysokotlakovej pištole a zabráni neúmyselnému zapnutiu prístroja.

Funkcia automatického zastavenia

Pri príliš vysokom príkone sa motorový istič prístroja vypne.

Symboly na prístroji

Vysokotlakový prúd sa nesmie smerovať na osoby, zvieratá, aktívne elektrické zariadenia alebo na samotný prístroj. Prístroj chráňte pred mrazom.

Prístroj sa nesmie pripojiť bezprostredne na verejnú sieť pitnej vody.

Montáž

Obrázky sú uvedené na strane s grafikami.

Pred uvedením do prevádzky na prístroj namontujte voľné priložené diely.

Pripravte dodané skrutky a vhodný skrutkovač.

Montáž kolies

1. Nasuňte kolesá.

Upozornenie

Dbajte na zarovnanie otvoru.

Obrázok D

1. Kolesá zaistite vždy 1 skrutkou.

Montáž stojana

1. Nasuňte stojan.

Obrázok E

1. 2 hmoždinky zastrčte do otvorov až na doraz.
2. Zaistite podstavec pomocou 2 skrutiek.

Montáž úložného priestoru pre pracovné nadstavce

1. Zaveste úložný priestor pre pracovné nadstavce.
2. Úložný priestor zaistite pomocou 2 skrutiek.

Obrázok F

1. Veko zaistite pomocou 4 skrutiek.

Obrázok G

Montáž siete na príslušenstvo

1. Sieť na príslušenstvo zaveste na háčiky. Obrázok I

Vysokotlakovú hadicu pretlačte cez vedenie hadice

1. Vysokotlakovú hadicu zozadu zasuňte cez vedenie hadice.

Obrázok J

Montáž spojky pre prípojku vody

1. Spojku pre prípojku vody priskrutkujte na prípojku vody prístroja.

Obrázok K

Uvedenie do prevádzky

1. Zariadenie umiestnite na rovnú plochu.
2. Kompletne odviňte vysokotlakovú hadicu.
3. Vysokotlakovú hadicu kompletne potiahnite smerom dopredu cez vedenie hadice a odstráňte prípadné slučky a prekrútenia.
4. Vysokotlakovú hadicu zasuňte do vysokotlakovej pištole tak, aby došlo k jej počutelnému zacvaknutiu.

Upozornenie

Dbajte na správne zarovnanie vsuvky.

Obrázok L

1. Potiahnutím vysokotlakovej hadice skontrolujte, či je spojenie bezpečné.
2. Sieťovú zástrčku zasuňte do zásuvky.

Zásobovanie vodou

Pripojovacie hodnoty sú uvedené na typovom štítku alebo v kapitole Technické údaje.

Dodržiavajte predpisy dodávateľa vody.

POZOR

Škody spôsobené znečistenou vodou

Nečistoty vo vode môžu spôsobiť poškodenie čerpadla a príslušenstva.

Spoločnosť KÄRCHER ponúka na ochranu použitie vodného filtra KÄRCHER (špeciálne príslušenstvo, objednávacie číslo 4.730-059).

Pripojenie k vodovodnému potrubiu

POZOR

Hadicová spojka s Aquastopom na prípojke vody prístroja

Poškodenie čerpadla

Na prípojke vody prístroja nikdy nepoužívajte hadicovú spojku s Aquastopom.

Na kohútik môžete použiť spojku Aquastop.

1. Záhradnú hadicu nastrčte na spojku pre prípojku vody.
2. Záhradnú hadicu pripojte na vodovodné potrubie.
3. Celkom otvorte kohútik na vodu.

Obrázok M

Nasávanie vody z otvorených nádrží

Tento vysokotlakový čistič je spolu so sacou hadicou KÄRCHER vhodný na nasávanie povrchovej vody napr. zo sudov na dažďovú vodu alebo z rybníkov (maximálna nasávacia výška je uvedená v kapitole Technické údaje).

1. Odskrutkujte spojku na prípojke vody.
2. Saciu hadicu naplňte vodou.
3. Saciu hadicu naskrutkujte na prípojku vody prístroja a zaveste ju do vodného zdroja (napr. sud na dažďovú vodu).

Odvzdušnenie prístroja

1. Zapnite prístroj "I/ON".
2. Odblokujte páku vysokotlakovej pištole.
3. Stlačte páku vysokotlakovej pištole. Prístroj sa zapne.
4. Prístroj nechajte v chode maximálne 2 minúty, až kým z vysokotlakovej pištole nevyteká voda bez vzduchových bublín.
5. Uvoľnite páku vysokotlakovej pištole.
6. Zablokujte páku vysokotlakovej pištole.

Prevádzka

POZOR

Ak prístroj v priebehu 2 minút nevytvorí žiadny tlak, tak ho vypnite.

Postupujte podľa pokynov uvedených v kapitole Pomoc pri poruchách.

Power Control System

Zobrazenie tlaku na vysokotlakovej pištoli zobrazuje aktuálne nastavený tlakový stupeň pri prevádzke s pracovným nadstavcom Power Control.

Upozornenie

Citlivosť materiálov sa môže veľmi líšiť v závislosti od veku a stavu. Odporúčania preto nie sú záväzné.

Upozornenie

Pri prevádzke s plošným čističom a s iným príslušenstvom nie je zobrazenie tlaku vierohodné.

Zobraze-nie	Tlakový stu-peň	Odporúčané napr. pre
	HARD Kamen	né terasy vyrobené z dlažby alebo umytého betó-nu, asfalt, kovové povrchy, záhradné náradie (fúrik, rýľ atd’.)
	MEDIUM Oso	bné motorové vozidlá/motocykle, tehlové povrchy, omietnuté steny, plastový nábytok
	SOFT Drevené plochy, bicykel, pieskovcové povrchy, rata-nový nábytok
	MIX Prevádzka	s čistiacim pro-striedkom

Prevádzka s vysokým tlakom

POZOR

Poškodenie lakovaných alebo citlivých povrchov

Povrchy sa poškodia pri príliš malej vzdialenosti prúdu vody alebo pri voľbe nesprávneho pracovného nadstavca.

Pri čistení lakovaných povrchov dodržiavajte minimálne 30 cm vzdialenosť prúdu vody.

Pneumatiky, lak alebo citlivé povrchy ako drevo nečistite rotačnou dýzou.

1. Zapnite prístroj ("I/ON").
2. Odblokujte páčku vysokotlakovej pištole.
3. Stlačte páčku vysokotlakovej pištole. Prístroj sa zapne.
4. Pracovný nadstavec Power Control Vario Power otáčajte, až kým sa na zobrazení tlaku nezobrazí požadovaný tlakový stupeň.

Prevádzka s čistiacim prostriedkom

⚠NEBEZPEČENSTVO

Nerešpektovanie karty bezpečnostných údajov

Vážne poškodenie zdravia následkom neodborného používania čistiaceho prostriedku.

Dbajte na kartu bezpečnostných údajov od výrobcu čistiaceho prostriedku, najmä pokyny týkajúce sa osobného ochranného vybavenia.

Upozornenie

Čistiaci prostriedok sa môže primiešať iba pri nízkom tlaku.

Upozornenie

Pre prevádzku s čistiacimi prostriedkami je potrebná fľaša na čistiaci prostriedok Plug 'n' Clean. Čistiace prostriedky KÄRCHER je možné zakúpiť už pripravené na použitie vo fľaši na čistiaci prostriedok Plug 'n' Clean.

striedky KÄRCHER je možné zakúpiť už pripravené na použitie vo fľaši na čistiaci prostriedok Plug 'n' Clean.

1. Z fľaše pre čistiaci prostriedok Plug 'n' Clean odstráňte kryt.
2. Fľašu na čistiaci prostriedok otvorom nadol vtláčajte do prípojky pre čistiaci prostriedok Plug 'n' Clean. Obrázok O
3. Použite pracovný nadstavec Vario Power.
4. Pracovný nadstavec otáčajte smerom k "MIX", kým sa na vysokotlakovej pištoli nezobrazí "MIX". Počas prevádzky sa roztok čistiaceho prostriedku primiešava do prúdu vody.

Odporúčaná metóda čistenia

1. Nastriekajte malé množstvo čistiaceho prostriedku na suchý povrch a nechajte pôsobiť (nevysušiť).
2. Uvoľnené nečistoty opláchnite vysokotlakovým prúdom.

Po prevádzke s čistiacim prostriedkom

1. Fľašu na čistiaci prostriedok Plug 'n' Clean vytiahnite z upevnenia a zatvorte ju uzáverom.
2. Fľašu na čistiaci prostriedok umiestnite do držiaka tak, aby uzáver smeroval nahor.
3. Prístroj preplachujte približne 30 sekúnd čistou vodou.

Prerušenie prevádzky

1. Uvoľnite páčku vysokotlakovej pištole. Po uvoľnení páčky sa prístroj vypne. Vysoký tlak v systéme zostane zachovaný.
2. Zablokujte páčku vysokotlakovej pištole. Obrázok P
3. Vysokotlakovú pištoľ s pracovným nadstavcom položte do parkovacej polohy.
4. Počas pracovných prestávok dlhších ako 5 minút prístroj vypnite "0/OFF".

Ukončenie prevádzky

⚠UPOZORNENIE

Poranenia spôsobené vodou, ktorá nekontrolovane uniká pod vysokým tlakom.

Vysokotlakovú hadicu odpojte z vysokotlakovej pištole alebo prístroja len vtedy, keď už v systéme nie je žiadny tlak.

1. Uvoľnite páčku vysokotlakovej pištole.
2. Zatvorte kohútik na vodu.
3. Páčku vysokotlakovej pištole stlačte na 30 sekúnd. Dôjde k odstráneniu zvyšného tlaku zo systému.
4. Uvoľnite páčku vysokotlakovej pištole.
5. Zablokujte páčku vysokotlakovej pištole.
6. Vypnite prístroj „0/OFF“.
7. Prístroj odpojte od napájania vodou.
8. Sieťovú zástrčku vytiahnite zo zásuvky.

Preprava

⚠UPOZORNENIE

Nebezpečenstvo poranenia a poškodenia!

Nebezpečenstvo poranenia a poškodenia v prípade nerešpektovania hmotnosti.

Pri skladovaní a preprave dbajte na hmotnosť prístroja.

Prenášanie prístroja

1. Prístroj nadvihnite a prenášajte pomocou držadla.

Ťahanie prístroja

1. Vytiahnite prepravný držiak tak, aby počuteľne zapadol.
2. Prístroj ťahajte pomocou prepravného držadla.

Preprava prístroja vo vozidle

1. Pred prepravou vo vodorovnej polohe vytiahnite fľašu na čistiaci prostriedok Plug 'n' Clean z upevnenia a zatvorte ju vekom.
2. Prístroj zaistite proti skĺznutiu a prevráteniu.

Skladovanie

⚠UPOZORNENIE

Nebezpečenstvo poranenia a poškodenia vplyvom hmotnosti prístroja!

Poranenia a poškodenia.

Pri skladovaní a preprave dbajte na hmotnosť prístroja.

Uschovanie prístroja

1. Prístroj odložte na rovný podklad.
2. Pracovný nadstavec odpojte od vysokotlakovej pištole.
3. Stlačte odpojovacie tlačidlo na vysokotlakovej pištoli a oddel'te vysokotlakovú hadicu od vysokotlakovej pištole.
4. Bez navijaka hadice: Vysokotlakovú hadicu uložte na prístroji.

POZOR

Poškodenie vysokotlakovej hadice

Poškodenie vysokotlakovej hadice nesprávnym smerom otáčania

1. S hadicovým navijakom: Pomocou ručnej kl'uky hadicový bubon otáčajte v protismere chodu hodinových ručičiek a naviňte vysokotlakovú hadicu.
2. Uložte sietový pripojovací kábel a príslušenstvo v prístroji.
3. Obidva pracovné nadstavce zasuňte do uloženia pre pracovný nadstavec:

a Pracovný nadstavec rotačnej dýzy: dýza nadol b Pracovný nadstavec Vario Power: dýza nahor

Pred dlhším uskladnením dbajte na doplňujúce pokyny - pozrite si kapitolu Ošetrovanie a údržba.

Ochrana pred mrazom

POZOR

Ohrozenie prístroja mrazom

Prístroje, ktoré nie sú úplne vyprázdnené, môže mráz zničit.

Prístroj a príslušenstvo celkom vyprázdnite.

Prístroj chráňte pred mrazom.

Nasledujúce podmienky musia byť splnené:

• Prístroj je odpojený od zásobovania vodou.
• Vysokotlaková pištoľ je odpojená od vysokotlakovej hadice.
• Zapnite prístroj "I/ON".
• Počkajte maximálne 1 minútu, kým už z vysokotlakovej hadice prestane vytekať voda.
• Vypnite prístroj.
• Prístroj s kompletným príslušenstvom uskladnite v mrazuvzdornej miestnosti.

Zranenie následkom dotyku dielov vedúcich prúd. Vypnite prístroj.

Prístroj si nevyžaduje údržbu, t. j. nie sú potrebné pravidelné údržbové práce.

Čistenie sitka v prípojke vody

POZOR

Poškodenia sitka v dôsledku nesprávneho čistenia.

Sitko čistite iba pod tečúcou vodou proti jeho smeru prietoku.

Nepoužívajte špicaté ani tvrdé predmety, akými sú napr. ihly alebo drôtené kefy.

POZOR

Poškodenia prístroja a príslušenstva pri prevádzke bez sitka, resp. s poškodeným sitkom.

Sitko pred jeho vložením do prípojky vody skontrolujte z hľadiska poškodenia. Poškodené sitko okamžite vymeňte.

Prístroj neprevádzkujte bez sitka.

V prípade potreby vyčistite sitko v prípojke vody.

1. Odskrutkujte spojku na prípojke vody.
2. Vytiahnite sitko.

Obrázok Q

1. Sitko očistite pod tečúcou vodou.
2. Sitko vložte do prípojky vody.

Pomoc pri poruchách

Poruchy majú často jednoduchú príčinu, ktorú dokážete odstrániť sami pomocou nasledujúceho prehľadu. V prípade pochybností alebo pri poruchách, ktoré tu nie sú uvedené, sa obráťte na autorizovaný zákaznícky servis.

⚠NEBEZPEČENSTVO

Smrteľné poranenia spôsobené zásahom elektrickým prúdom pri kontakte s časťami pod napätím.

1. Stlačte páčku vysokotlakovej pištole. Prístroj sa zapne.
2. Skontrolujte, či napätie uvedené na typovom štítku súhlasí s napätím zdroja prúdu.
3. Skontrolujte sieťový pripojovací kábel z hľadiska poškodenia.
4. Ak je motor preťažený a motorový istič aktivovaný: a Vypnite prístroj "0/OFF".

b Prístroj nechajte na 1 hodinu vychladnúť.

c Zapnite prístroj "I/ON" a znovu ho uveďte do prevádzky.

Ak sa porucha vyskytne viackrát, prístroj nechajte skontrolovať v zákazníckom servise.

Prístroj nenabehne, motor hučí

Pokles napätia z dôvodu slabej elektrickej siete alebo pri použití predlžovacieho kábla

1. Pri zapnutí najprv stlačte páku vysokotlakovej pištole, potom zapnite prístroj "I/ON".

Prístroj nedosahuje požadovaný tlak

Prívod vody je príliš slabý.

1. Celkom otvorte kohútik na vodu.
2. Prívod vody skontrolujte z hľadiska dostatočného prietoku.
3. Skontrolujte nastavenie pracovného nadstavca.
4. Skontrolujte, či nie je prekročená maximálna nasávacia výška.

Sitko v prípojke vody je znečistené.

1. Sitko v prípojke vody vytiahnite pomocou plochých klieští.
2. Sitko očistite pod tečúcou vodou.

Obrázok Q

V prístroji je vzduch.

1. Odvzdušnite prístroj:

a Prístroj bez pripojeného pracovného nadstavca zapnite na maximálne 2 minúty. b Stlačte vysokotlakovú pištol' a počkajte, kým z vysokotlakovej pištole nebude vytekat' voda bez vzduchových bublín. c Pripojte pracovný nadstavec.

Silné výkyvy tlaku

1. Čistenie vysokotlakovej hubice:

1. Skontrolujte privádzané množstvo vody.

Netesný prístroj

1. Malá netesnosť prístroja je technicky podmienená. V prípade veľkej netesnosti poverte autorizovaný zákaznícky servis.

Čistiaci prostriedok sa nenasáva

1. Použite pracovný nadstavec Vario Power a otočte ho na „MIX“.
2. Skontrolujte, či fľaša na čistiaci prostriedok Plug 'n' Clean je v prípojke na čistiaci prostriedok nasadená otvorom nadol.

Záruka

V každej krajine platia záručné podmienky vydané našou príslušnou distribučnou spoločnosťou. Prípadné poruchy vášho prístroja odstránime v rámci záručnej doby zadarmo, pokiaľ ich príčinou boli materiálové alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe obráťte na svojho predajcu alebo na najbližšie autorizované servisné stredisko. (adresa je uvedená na zadnej strane)

Ďalšie informácie o záruke (ak sú k dispozícii) nájdete v sekcii Servis na vašej miestnej webovej stránke Kärcher v časti „Na stiahnutie“.

Technické údaje

	K 4 Flex	Power Control	Premium Power Control
Elektrická prípojka
Napätie	V		230
Fáza ~ 1 1
Frekvencia Hz 50	50
Príkon	kW	1,8 1,8
Stupeň ochrany		IPX5	IPX5
Trieda ochrany		I	I
Zaistenie siete (zotrvačné) A		10	10
Prípojka vody
Prívodný tlak (max.)	MPa	1,2 1,2
Teplota vody na prítoku (max.)	°C	40	40
Privádzané množstvo (min.)	l/min	9 9
Nasávacia výška (max.)	m 0,5	0,5
Výkonové údaje prístroja
Prevádzkový tlak	MPa	11	11
Max. povolený tlak MPa 13 13
Prietok, voda l/min 6,3 6,3
Maximálny prietok l/min 7,0 7,0
Prietok, čistiace prostried-ky	l/min 0,3 0,3
Sila spätného nárazu vy-sokotlakovej pištole	N	1	3
Rozmery a hmotnosti
Typická prevádzková hmotnost'	kg 13,5 13,8
DÍžka	mm	405	417
Šírka	mm	306	306
Výška	mm	584	584
Zistené hodnoty podľa EN 60335-2-79
Hodnota vibrácií ruka-ra-meno	m/s2	3,2	3,2
Neistota K	m/s2	0,8	0,8
Hladina akustického tlaku LpA	dB(A)	75	75
Neistota KpA	dB(A)	3	3
Hladina akustického výko-nu LWA + Neistota KWA	dB(A)	90	90
Dôvod výnimky podľa nariadenia (EÚ) 2019/1781, prílo-ha I, odsek 2 (12): j)Technické zmeny vyhradené.

EÚ vyhlásenie o zhode

Týmto vyhlasujeme, že nižšie uvedený produkt je v súlade s príslušnými ustanoveniami uvedených smerníc a nariadení. V prípade zmeny produktu, ktorú neschválime, stráca toto vyhlásenie platnosť.

Príslušné smernice EÚ

Aplikované nariadenie(-a)

(EÚ) 2019/1781

Uplatňované postupy posudzovania zhody

2000/14/ES: Príloha V

Osoba zodpovedná za dokumentáciu:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
