NÁVOD NA OBSLUHU WX176.9 WORX

Štandardná dodávka neobsahuje všetko zobrazené či opísané príslušenstvo.

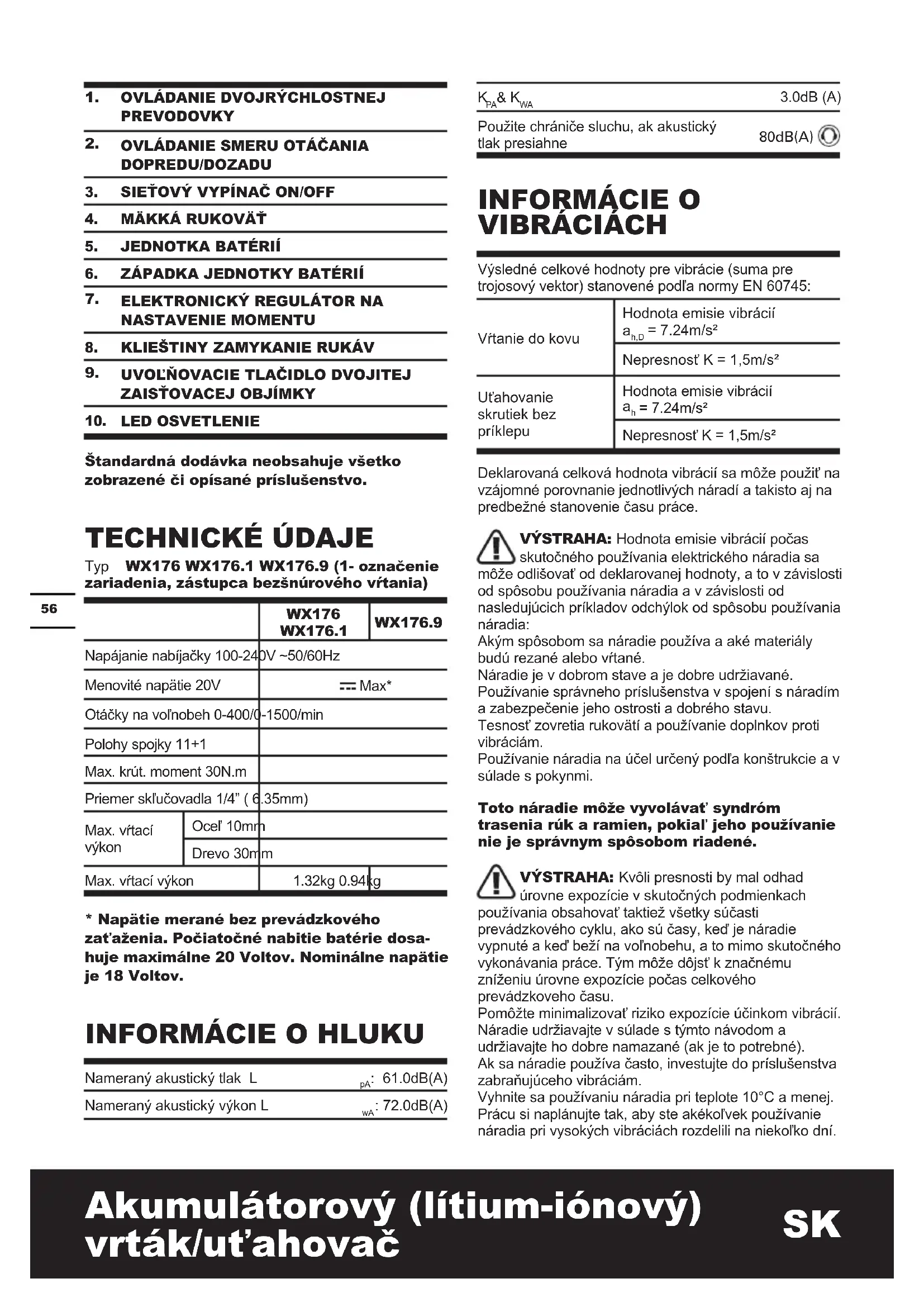

TECHNICKÉ ÚDAJE

* Napätie merané bez prevádzkového zaťaženia. Počiatočné nabitie batérie dosahuje maximálne 20 Voltov. Nominálne napätie je 18 Voltov.

INFORMÁCIE O HLUKU

Nameraný akustický tlak L	pA: 61.0dB(A)
Nameraný akustický výkon L	wA: 72.0dB(A)

KPA& KWA	3.0dB (A)
Použite chrániče sluchu, ak akustický tlak presiahne	80dB(A) [IMAGE]

INFORMÁCIE O VIBRÁCIÁCH

Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa normy EN 60745:

Vítanie do kovu	Hodnota emisie vibrácií a_h,D = 7.24m/s^2
	Nepresnost' K = 1,5m/s2
Ut'ahovanieskrutiek bezpríklepu	Hodnota emisie vibrácií a_h = 7.24m/s^2
	Nepresnost' K = 1,5m/s2

Deklarovaná celková hodnota vibrácií sa môže použit' na vzájomné porovnanie jednotlivých náradí a takisto aj na predbežné stanovenie času práce.

VÝSTRAHA: Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovat' od deklarovanej hodnoty, a to v závislosti od spôsobu používania náradia a v závislosti od nasledujúcich príkladov odchýlok od spôsobu používania náradia:

Akým spôsobom sa náradie používa a aké materiály budú rezané alebo vítané.

Náradie je v dobrom stave a je dobre udržiavané.

Používanie správneho príslušenstva v spojení s náradím a zabezpečenie jeho ostrosti a dobrého stavu.

Tesnosť zovretia rukováti a používanie doplnkov proti vibráciám.

Používanie náradia na účel určený podľa konštrukcie a v súlade s pokynmi.

Toto náradie môže vyvolávat' syndróm trasenia rúk a ramien, pokial' jeho používanie nie je správnym spôsobom riadené.

VÝSTRAHA: Kvôli presnosti by mal odhad úrovne expozície v skutočných podmienkach používania obsahovat taktiež všetky súčasti prevádzkového cyklu, ako sú časy, keď je náradie vypnuté a keď beží na volňobehu, a to mimo skutočného vykonávania práce. Tým môže dôjst’ k značnému zníženiu úrovne expozície počas celkového prevádzkoveho času.

Pomôžte minimalizovat' riziko expozície účinkom vibrácií. Náradie udržiavajte v súlade s týmto návodom a udržiavajte ho dobre namazané (ak je to potrebné).

Ak sa náradie používa často, investujte do príslušenstva zabraňujúceho vibráciám.

Vyhnite sa používaniu náradia pri teplote 10°C a menej. Prácu si naplánujte tak, aby ste akékoľvek používanie náradia pri vysokých vibráciách rozdelili na niekoľko dní.

PRÍSLUŠENSTVO

	WX176	WX176.1	WX176.9
Jednotka Batérií 1 1 /
Nabíjačka 1 1 /
Sada vrtákov 16 kusov (WA1115)	1 / 1
Sada vrtákov 100 kusov (WA1114)	/ 1 /

Odporúčame príslušenstvo kúpit' v rovnakom obchode ako samotné náradie. Podrobnejšie informácie sú pribalené k jednotlivému príslušenstvu. Odborní predavači vám pomôžu a poradia.

Odporúčané rozmery vodiacich otvorov pre skrutky

∅	3mm 3	5mm 4mm	4.5mm
	1.5mm	2mm 2.5mm	3mm

1. Používajte prídavné rukoväti, dodané s náradím. Ak stratíte nad náradím kontrolu, môže dôjst' k zraneniu osôb.
2. Pri vykonávaní takej práce, pri ktorej by mohol nástroj natrafit' na skryté elektrické vedenia, držte náradie len za izolované plochy rukovätí. Kontakt s elektrickým vedením, ktoré je pod napätím, môže dostat' pod napätie aj kovové súčiastky náradia a spôsobit' zásah elektrickým prúdom.

BEZPEČNOSTNÉ POKYNY PRE SKRUTKOVAČ

1. Držte ručné elektrické náradie len za izolované plochy rukovátí, ak vykonávate takú prácu, pri ktorej by mohla skrutka natrafit' na skryté elektrické vedenia. Kontakt skrutky s elektrickým vedením, ktoré je pod napätím, môže dostat' pod napätie aj kovové súčiastky náradia a spôsobit' zásah elektrickým prúdom.

BEZPEČNOSTNÉ VAROVANIA TÝKAJÚCE SA BATÉRIÍ

a) Nepokúšajte sa demontovat', rozoberat' alebo rozrezávat' batérie alebo jej články.
b) Batériu neskratujte. Neukladajte batérie náhodne v škatuliach alebo v zásuvkách, kde by mohlo dôjst' k ich vzájomnému skratovaniu alebo k skratovaniu spôsobenému inými predmetmi. Ak sa batéria nepoužíva, udržujte ju v bezpečnej vzdialenosti od sponiek na papiere, mincí, klúčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré môžu spôsobit' prepojenie kontaktov batérie. Skratovanie kontaktov batérie môže spôsobit' popáleniny alebo požiar.
c) Nevystavujte batériu pôsobeniu tepla alebo ohňa. Vyvarujte sa skladovania batérii na otvorenom slnku.
d) Nevystavujte batériu mechanickým rázom.
e) Ak dôjde k úniku kvapaliny z batérie, zabráňte tomu, aby sa táto kvapalina dostala do kontaktu s pokožkou alebo aby zasiahla oči. Ak dôjde k takému kontaktu, zasiahnuté miesto umyte značným množstvom vody a vyhl'adajte lekárske ošetrenie.
f) Ak dôjde k požitiu kvapaliny z batérie, vyhl'adajte okamžite lekárske ošetrenie.
g) Udržujte batérie čisté a suché.
h) Ak sú svorky batérie znečistené, utrite ich čistou a suchou handričkou.
i) Batéria musí byt' pred použitím nabitá. Vždy postupujte podl'a uvedených pokynov a používajte správny postup nabíjania.
j) Nenechávajte batériu nabíjat', ak nebude batéria použitá.
k) Po dlhodobom uložení budete možno musiet' vykonat' niekol'ko cyklov nabíjania a vybíjania, aby batéria dosiahla svoj maximálny výkon.
I) Batéria poskytuje najvyšší výkon, ak sa používa pri bežnej izbovej teplote (20°C ± 5°C).
m) Pri likvidácii batérií oddel'te od seba batérie s odlišnými elektrochemickými systémami.
n) Vykonávajte nabíjanie iba v nabíjačke, ktorá je špecifikovaná spoločnost'ou WORX. Nepoužívajte inú nabíjačku, než je nabíjačka špeciálne dodaná na použitie s týmto zariadením. Nabíjačka, ktorá je vhodná pre jeden typ batérie, môže pri použití iného typu batérie vytvárat' riziko spôsobenia požiaru.
o) Nepoužívajte žiadnu batériu, ktorá nie je určená na použitie s týmto zariadením.
p) Ukladajte batérie mimo dosahu detí.
q) Uschovajte originálnu dokumentáciu k tomuto výrobku na budúce odkazy.
r) Ak sa zariadenie nepoužíva, vyberte z neho batériu.
s) Vykonávajte riadnu likvidáciu batérie.

SYMBOLY

	Kvôli zníženiu rizika poranenia je potrebné, aby si používatel' najprv prečítal návod
	Výstraha
	Používajte ochranu sluchu
	Používajte ochranu očí
	Používajte protiprachovú masku
	Nevystavujte dažďu alebo vode
	Nevystavujte ohňu
	Používajte ochranné rukavice
	Batérie nezahadzujte. Vyčerpané batérie odneste do miestneho zberného (recyklačného) miesta špeciálneho odpadu.
	Veľká hodnota momentu
	Malá hodnota momentu
	Drevo

	Kov
	Vysoké otáčky
	Nízke otáčky
	Elektrické výrobky sa nesmú likvidovať spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu
	xINR18/65-y: Valcové batérie Li-lon s maximálnym priemerom 18 mm a maximálnou výškou 65 mm; „x“ predstavuje počet článkov so sériovým zapojením, ak je iba 1, použije sa medzera; „-y“ predstavuje počet článkov s paralelným zapojením, ak je iba 1, použije sa medzera.

NÁVOD NA POUŽITIE

POZNÁMKA: Pred tým, ako náradie použijete, prečítajte si návod na použitie.

URČENÉ POUŽITIE

Náradie je určené na vřtanie (vrátane vodiacich otvorov) do dreva, kovu a plastov, taktiež na uťahovanie a uvoľňovanie spájacích prvkov.

MONTÁŽ A OBSLUHA

VYKONÁVANÝ ÚKON OBRÁZOK
PRED ZAČATÍM PRÁCE
Vybratie batérie	Pozrite Obr. A1
Nabíjanie batérie Podrobné informácie nájdete v návode na použitie nabíjačky	Pozrite Obr. A2
Nasadenie batérie Pozrite Obr. A3
ZOSTAVENIE
Upínanie nástrojov Pozrite Obr. B
Vyberanie nástrojov Pozrite Obr. C
OBSLUHA
Otáčanie dvojitej zaist'ovacej objímky	Pozrite Obr. D
OVLÁDANIE SMERUOTÁČANIA DOPREDU/DOZADU[IMAGE]VAROVANIE: Smerotáčania nikdy nemeňte, kýmsa motor otáča, počkajte, kým sa stroj zastaví!	Pozrite Obr. E1,E2, E3
OVLÁDANIEDVOJRÝCHLOSTNEJPREVODOVKY[IMAGE]VAROVANIE: Aby sa zabránilo poškodeniu prevodovky, vždy pred preradením prevodov počkajte, kým sa zaist'ovacia objímka úplne nezastaví.	Pozrite Obr. F
Vřtanie/nastavenie ut'ahovacieho momentu	Pozrite Obr. G
SIETOVÝ VYPÍNAČ ON/OFF[IMAGE]VAROVANIE: Nenechajte náradie dlhší čas pracovať pri nízkych otáčkach, inak sa prehreje.	Pozrite Obr. H

POUŽITIE PRACOVNÉHO SVIETIDLA LED (Pozrite Obr. H)

Toto náradie a batéria sú vybavené ochranným systémom. Ak bude LED kontrolka rýchlo blikat' a ked' zhasne, systém automaticky odpojí napájanie náradia, aby bola predlžená prevádzková životnosť batérie. Náradie sa počas práce automaticky zastaví, ak sa dostane toto náradie alebo batéria do jedného z nasledujúcich stavov:

- Pret'aženie: Náradie je ovládané spôsobom, pri ktorom je odoberaný abnormálne vysoký prúd. V takej situácii uvol'nite spúšťací spínač na náradí a ukončite prácu, ktorá spôsobila preťaženie náradia. Potom znovu stlačte spúšťací spínač, aby došlo znovu k spusteniu náradia.

- Prehriatie: Ak nedôjde pri vyššie uvedenom stave k spusteniu náradia, došlo k prehriatiu náradia a batérie. V takej situácii nechajte náradie a batériu pred opätovným stlačením spúšt'acieho spínača dostatočne vychladnút'.

- Nízke napätie batérie: Zostávajúca kapacita batérie je príliš nízka a náradie nebude pracovat'. V takom prípade vyberte batériu a vykonajte jej nabitie.

DOBRÉ RADY NA PRÁCU S NÁRADÍM

1. PREČO SA VŘTAČKA NEOTÁČA, KEĐ STLAČÍM VYPÍNAČ?

Posuvný spínač na hornej časti vřtačky prepínajúci smer otáčania je v polohe zablokované. Odblokujte spínač presunutím do požadovaného smeru otáčania. Potlačte vypínač a vřtačka sa začne otáčat'.

2. VŘTAČKA SA ZASTAVÍ SKÓR, AKO JE SKRUTKA ÚPLNE PRITIAHNUTÁ. PREČO?

Na konci mäkkej rukoväte vyhl'adajte Otočný regulátor elektronického nastavenia krútiaceho momentu (7). Poloha 1 znamená najnižší moment (silu na zakrúcanie skrutiek), poloha 11 poskytuje najvyšší moment (silu na zakrúcanie skrutiek). Poloha je určená na vrtanie. Nastavte elektronický regulátor na nastavenie momentu na vyššiu polohu, aby ste dosiahli lepšie výsledky.

3. PREČO SA VÝDRŽ JEDNOTKY BATÉRIÍ MENÍ

Problémy s dížkou nabíjania, dlhšie obdobie nečinnosti môžu znížit' kapacitu batérií a tým aj prevádzkový čas. Dá sa to napravit', ak necháte batérie prejst' niekol'kými cyklami nabitia a vybitia vo vrtačke. Náročné činnosti, ako zakrúcanie veľkých skrutiek do tvrdého dreva, spotrebujú energiu batérie rýchlejšie ako menej náročné činnosti. Jednotku batérií nenabíjajte pri teplote pod 0°C (32°F) ani nad 45°C (113°F), inak to negatívne ovplyvní jej výkon.

4. PREČO SA VRTÁK NEDÁ ZASTRČIŤ DO UPÍNACIEHO PÚZDRA ?

Do upínacieho púzdra môžete zastrčit' iba šesthranné násady 1/4". Odporúčame používať násady / vrtáky dodané s vašou vítačkou / skrutkovačom.

5. PREČO PO OTOČENÍ DVOJITEJ ZAISTOVACEJ OBJÍMKY VŘTAČKA NEPRACUJE?

Vítačka bude pracovat' iba vtedy, ak je dvojitá zaist'ovacia objímka otočená do správnej polohy, tak jako je znázorněné na obr. H. Pri otočení dvojitej zaist'ovacej objímky do správnej polohy budete pouť zvuk "cvaknutie".

ÚDRŽBA

Vaše náradie si nevyžaduje žiadne dodatočné mazanie ani údržbu.

Vaše náradie si nevyžaduje žiadny servisný zásah. Svoje náradie nikdy nečistite vodou alebo chemickými čistiacimi prostriedkami. Vytrite ho suchou handrou. Náradie ukladajte na suchom mieste. Vetracie otvory motora udržiavajte čisté. Ovládacie prvky zbavujte prachu. Cez vetracie štrbiny občas možno vidiet' iskrenie komutátora. Je to normálny stav a nepoškodzuje to vaše náradie.

OCHRANA ŽIVOTNÉHO PROSTREDIA

Elektrické výrobky sa nesmú likvidovat' spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených. O možnosti

recyklácie sa informujte na miestnych úradoch alebo u predajcu.

VYHLÁSENIE O ZHODE

My,

POSITEC Germany GmbH

Vyhlasujeme, že tento výrobok

Popis WORX Akumulátorový vrták/skrutkovač s lítium-iónovým akumulátorom

Funkcie Vrtanie/ Ut'ahovanie a uvol'ňovanie skrutiek, matíc

Zodpovedá nasledujúcim smerniciam:

2006/42/EC

2011/65/EU

2004/108/EC (pred 2016/04/20)

spíňa posudzované normy:

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Osoba oprávnená za zostavenie technického súboru:

Názov Russell Nicholson

Adresa Positec Power Tools (Europe)Ltd,

Zástupca vrchnej konštrukčnej kancelárie,

Testovanie & Certifikácia

1. CONTROLO DA ENGRENAGEM MECÂNICA

2. ROTAÇÃO PARA DIANTE E REVERSA

3. INTERRUPTOR DE LIGAR-DESLIGAR

4. PEGA COM PUNHO MACIO

5. CONJUNTO DE BATERIAS

6. FECHO DO CONJUNTO DE BATERIA

7. MARCAÇÃO ELETRÓNICA DE AJUSTE DO BINÁRIO

8. MANGA DE BLOQUEIO DA PINÇA

9. BOTÃO DE DESBLOQUEIO DUPLO DO MANDRIL

10. LUZ
