BRUKSANVISNING WX176.9 WORX

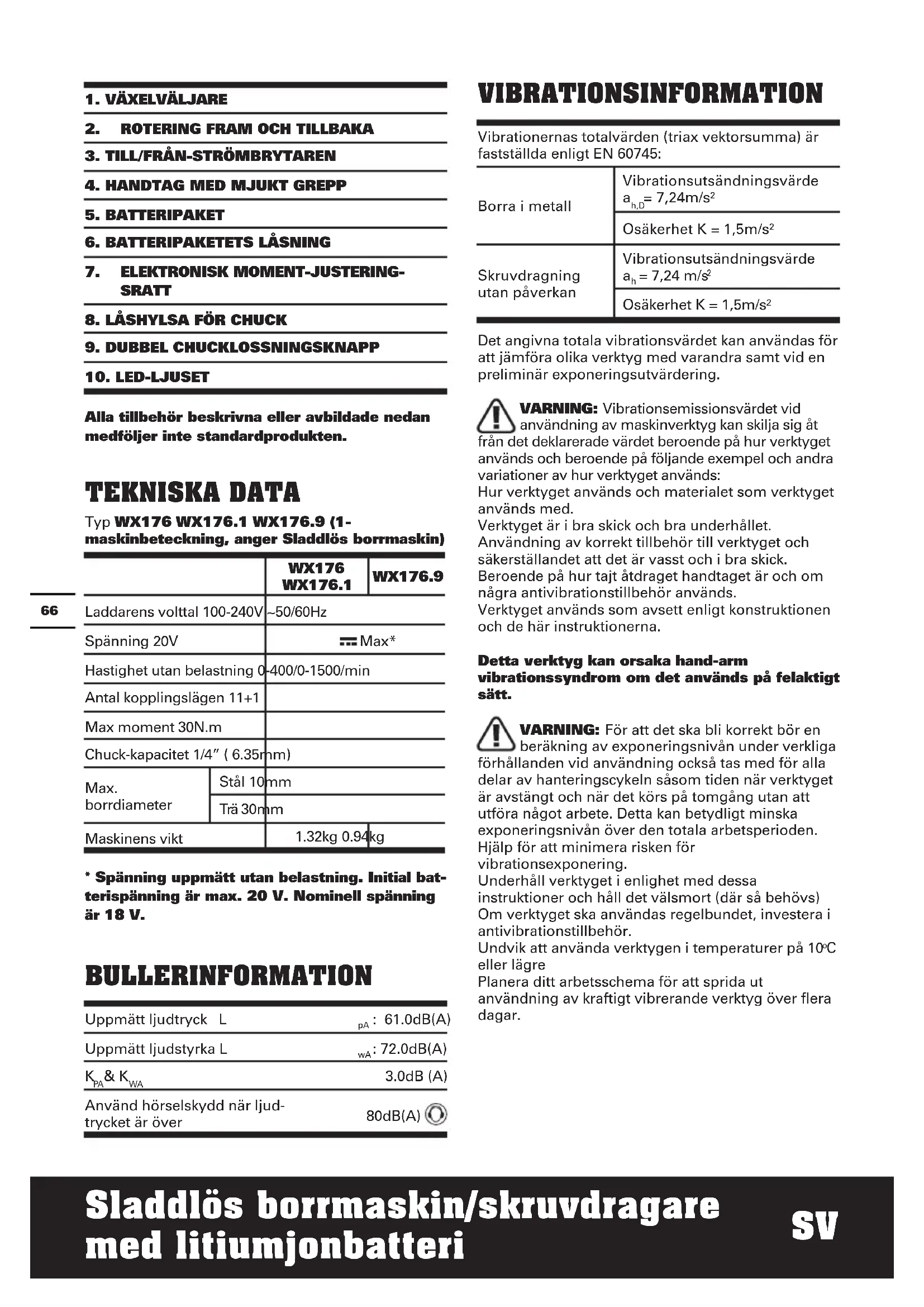

7. ELEKTRONISK MOMENT-JUSTERING-SRATT

8. LÅSHYLSA FÖR CHUCK

9. DUBBEL CHUCKLOSSNINGSKNAPP

10. LED-LJUSET

Alla tillbehör beskrivna eller avbildade nedan medföljer inte standardprodukten.

TEKNISKA DATA

Typ WX176 WX176.1 WX176.9 (1-maskinbeteckning, anger Sladdlös borrmaskin)

		WX176WX176.1	WX176.9
Laddarens volttal 100-240V		~50/60Hz
Spänning 20V		Max*
Hastighet utan belastning 0-400/0-1500/min
Antal kopplingslägen 11+1
Max moment 30N.m
Chuck-kapacitet 1/4" (6.35mm)
Max.borrdiameter	Stål 10mm
	Trä 30mm
Maskinens vikt		1.32kg 0.94kg

* Spänning uppmätt utan belastning. Initial batterispänning är max. 20 V. Nominell spänning är 18 V.

BULLERINFORMATION

Uppmätt ljudtryck L	_pA : 61.0dB(A)
Uppmätt ljudstyrka L	_wA : 72.0dB(A)
K_PA & K_WA	3.0dB (A)
Använd hörselskydd när ljud-trycket är över	80dB(A) [IMAGE]

VIBRATIONSINFORMATION

Vibrationernas totalvärden (triax vektorsumma) är fastställda enligt EN 60745:

Borra i metall	Vibrationsutsändningsvärde a_h,D = 7,24m/s^2
	Osäkerhet K = 1,5m/s2
Skruvdragningutan påverkan	Vibrationsutsändningsvärde a_h = 7,24 m/s^2
	Osäkerhet K = 1,5m/s2

Det angivna totala vibrationsvärdet kan användas för att jämföra olika verktyg med varandra samt vid en preliminär exponeringsutvärdering.

WARNING: Vibrationsemissionsvärdet vid

användning av maskinverktyg kan skilja sig åt

från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer av hur verktyget används:

Hur verktyget används och materialet som verktyget används med.

Verktyget är i bra skick och bra underhållet.

Användning av korrekt tillbehör till verktyget och säkerställandet att det är vasst och i bra skick.

Beroende på hur tajt åtdraget handtaget är och om några antivibrationstillbehör används.

Verktyget används som avsett enligt konstruktionen och de här instruktionerna.

Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt.

WARNING: För att det ska bli korrekt bör en

beräkning av exponeringsnivån under verkliga

förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden.

Hjälp för att minimera risken för vibrationsexponering.

Underhåll verktyget i enlighet med dessa

instruktioner och håll det välsmort (där så behövs)

Om verktyget ska användas regelbundet, investera i antivibrationstillbehör.

Undvik att använda verktygen i temperaturer på 10°C eller lägre

Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.

TILLBEHÖR

	WX176	WX176.1	WX176.9
Batteripaket 1 1 /
Laddare 1 1 /
Borrset 16 delar (WA1115)	1 / 1
Borrset 100 delar (WA1114)	/ 1 /

Vi rekommenderar att du köper dina tillbehör från samma återförsäljare som du köpte produkten från. Läs på tillbehörens förpackning för mera information. Din återförsäljare kan också hjälpa dig och ge dig råd.

Rekommenderad storlek för förborrade hål för skruvar

∅	3mm 3	5mm 4mm	4.5mm
	1.5mm	2mm 2.5mm	3mm

1. Om det finns medföljande handtag till maskinen, använd dem. Om du förlorar kontroll över maskinen kan det leda till personskada.
2. Håll handverktyget vid vadderade greppytor, vid utförande av arbete där skärverktyget kan skada dolda ledningar. Skärverktygets kontakt med en spänningsförande ledning kan orsaka att oskyddade metalldelar på handverktyget ger användaren en elektrisk chock.

SÄKERHETSANVISNING FÖR SKRUVMEJSEL

1. Håll elverktyget i de isolerade grepytorna när du genomför en manöver där fästanordningen kan komma i kontakt med dolda elledningar. Fästanordningar som kommer i kontakt med en strömförande ledning kan innebära att också exponerade metalldelar

av verktyget blir strömledande vilket kan ge användaren en elchock.

SÄKERHETSFÖRESKRIFT-ER FÖR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.
c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.
d) Utsätt inte batteriet för mekanisk chock.
e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.
f) Sök omedelbar läkarhjälp om någon har svalt en battericell eller batteriet.
g) Håll batteriet rent och torrt.
h) Torka av batteriet om det blir smutsigt med en torr, ren trasa.
i) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.
j) Låt inte batteriet stå på laddning när det inte används.
k) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda.
I) Batterier fungerar bäst när de används vid normal rumstemperatur (20 °C ± 5 °C).
m) När du kasserar batteriet, se till att hålla batterier med olika elektrokemiska system ifrån varandra.
n) Ladda endast med laddare av varumärket WORX. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet. En laddare som passar för en viss typ av batteri kan förorsaka brandrisk vid användning tillsammans med ett annat batteri.
o) Använd inte ett batteri som inte är avsett för användning med det här verktyget.
p) Håll batteriet borta från barn.
q) Behåll den ursprungliga bruksanvisningen för framtida användning.
r) Plocka ur batteriet från verktyget då det inte används.
s) Kassera batteriet på rätt sätt.

SYMBOLER

	För att minska risken för skador måste användaren läsa bruksanvisningen
	Varning
	Använd hörselskydd
	Använd skyddsglasögon
	Använd skyddsmask
	Får ej utsättas för regn eller vatten
	Får ej uppeldas
	Kasta inte batterier i soptunnan. Lämna uttjänta batterier till din lokala uppsamlings eller återvinningsstation.
	Använd skyddshandskar
	Stort vridmoment
	Litet vridmoment

	Trä
	Metall
	Hög hastighet
	Låg hastighet
	Uttjänade elektriska maskiner får inte kasseras som hushållsavfall. Använd återvinningsfaciliteter om det finns tillgängligt. Kontrollera med din återförsäljare eller vilka lokala föreskrifter som föreligger.
	xINR18/65-y: Cylindriska litiumjonbattericeller med max diameter på 18 mm och max höjd på 65 mm; “x” representerar ett antal seriekopplade celler, tomt om 1. “-y” Representerar ett antal parallellt anslutna celler, tomt om 1.

BRUKSANVISNING

OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

ÄNDAMÅLSENLIG ANVÄNDNING

Maskinen är avsedd för borrning (inklusive förborrning) i trä, metall och plast samt för att driva in och ta bort fästelement.

MONTERING OCH DRIFT

ÅTGÄRD FIGUR
INNAN ENHETEN TAS I BRUK
Ta bort batteriet	Ver Fig. A1
Ladda batterietMer information kan hittas i laddarens manual	Ver Fig. A2
Sätta i batteriet Ver Fig. A3
MONTERING
Sätta in delarna Ver Fig. B
Ta bort delarna Ver Fig. C
ANVÄNDARHANDLEDNING
Rotera den dubbla chucken Ver Fig. D
ROTERINGSKONTROLL FRAMÄT OCH BAKÄTVARNING: Försök aldrigändra rotationsriktningennär chucken roterar. Vänta tills denhar stannat helt!	Ver Fig. E1,E2, E3
VÄXEL FÖR TVÅ HASTIGHETERWARNING: För attförhindra växelskador, låtalltid chucken stanna helt innan dubyter växlar.	Ver Fig. F
Borrning/fästning Inställning avvridmoment	Ver Fig. G
TILL/FRÄN-STRÖMBRYTARENWARNING: Omborrmaskinen körs enlängre period med lågt varvtal blirden invändigt mycket varm.	Ver Fig. H

WARNING: För att slå på ljuset, tryck på Till/ Från-strömbrytaren och försäkra dig om att rotationskontrollen står i läget höger/vänster. LED är också en batterikapacitetsindikator. Den kommer att blinka när effekten blir låg. Verktyget och batteriet är utrustade med ett skyddssystem. När LED-ljuset blinkar snabbt och därefter stängs av kommer systemet därefter automatiskt att koppla bort strömmen från verktyget för att förlänga batteriets livslängd. Verktyget kommer att stanna automatiskt under användning ifall det och/eller batteriet är utsatt för någon av följande situationer:

• Överladdning: Verktyget hanteras på ett sätt som får det att använda abnormt mycket ström. I händelse av detta scenario: slå från väljaren på verktyget och avsluta användningen som fick verktyget att bli överladdat. Slå därefter tillbaka väljaren igen för att starta om verktyget.
• Överhettning: I händelse av scenariot ovan, om verktyget inte startar kan det och batteriet vara överhettade. Om detta inträffar: låt verktyget och batteriet kylas ned innan du slår på strömmen igen.
• Låg spänning i batteriet: Den återstående kapaciteten i batteriet är för låg vilket gör att verktyget inte kan användas. I händelse av detta så avlägsna och ladda upp batteriet.

FELSÖKNING

1. VARFÖR STARTAR INTE BÖRRMASKINEN NÄR JAG TRYCKER PÅ STRÖMBRYTAREN?

Kontrollera läget på riktningsväljaren ovanför strömbrytaren. Den kanske står i mellanläget (låst). Flytta väljaren till ett av sidolägena och försök borra genom att trycka på strömbrytaren.

2. VARFÖR STANNAR BORRMASKINEN INNAN SKRUVEN ÄR HELT IDRAGEN?

Kontrollera momentpositionen hos den elektroniska momentjusteringsratten. Du hittar den elektroniska momentjusteringsratten (7) i slutet av det mjuka handtaget. Läge 1 ger det minsta momentet, läge 11 det största momentet för skruvdragning. Läge är avsett för borning. Reglera den elektroniska momentjusteringsratten till en högre position för att nå bättre resultat.

3. ORSAKER TILL ATT BATTERIPAKETEN VARAR OLIKA LÄNGE

Laddningsproblem som beskrivs ovan och om batteripaketet legat lagrat och inte använts under en lång tid minskar batteriets driftstid. Detta kan åtgärdas genom att laddas och laddas ur flera gånger genom att maskinen används och laddas upprepade gånger. Om maskinen belastas hårt, t.ex. genom att stora skruvar dras in i hårt trä, förbrukas batteriets energi snabbare än vid lätt belastning. Ladda inte batterierna vid temperaturer under 0°C (32°F) eller över 45°C (113°F) eftersom detta påverkar egenskaperna.

4. VARFÖR KAN INTE BORR SÄTTAS IN I CHUCKEN?

Endast 1/4" sexkantsbitar fungerar med denna hylsa. Vi rekommenderar att du använder borr/bitar som medföljde Switchdriver.

5. VARFÖR FUNGERAR INTE BORREN EFTER ATT DUBBELCHUCKEN ROTERATS?

Borren kan bara fungera när dubbelchucken befinner sig i rätt position som visas i figur H. När dubbelchucken när rätt läge, kan du höra ett "klick"-ljud.

UNDERHÅLL

Avlägsna batteripaketet från verktyget innan du utför någon typ av justering, service eller underhåll.

Ditt verktyg kräver inte extra smörjning eller underhåll.

Det finns inga delar som kan repareras i verktyget. Använd aldrig vatten eller kemiska medel för att rengöra verktyget. Torka rent med en torr trasa. Förvara alltid verktyget på en torr plats. Håll motorns ventileringsöppningar rena. Håll alla knappar fria från damm. Ibland ser du kanske att det slår gnistor i ventileringsöppningarna. Det är normalt och kommer inte att skada verktyget.

MILJÖSKYDD

Uttjänade elektriska maskiner får inte

kasseras som hushållsavfall. Använd

återvinningsfaciliteter om det finns tillgängligt.

Kontrollera med din återförsäljare eller vilka lokala föreskrifter som föreligger.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

POSITEC Germany GmbH

Förklarar att denna produkt,

Beskrivning WORX Sladdlös borrmaskin/skruvdragare med litiumjonbatteri

maskinbeteckning, anger Sladdlös borrmaskin)

Funktion Borming/ Atdragning och lossning av skruvar, muttrar

Uppfyller följande direktiv,

2006/42/EC

2011/65/EU

2004/108/EC (innan 2016/04/20)

2014/30/EU (after 2016/04/20)

Standarder överensstämmer med

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Personen som godkänts att sammanställa den tekniska filen.

Namn Russell Nicholson

tester och certifiering

1. PREKLOP HITROSTI

2. PREKLOP VRTENJA PROTI LEVI/DESNI

3. STIKALO ZA VKLOP/IZKLOP

4. OBLOGA ROČAJA

5. AKUMULATOR

6. GUMB ZA SPROSTITEV AKUMULATORJA

7. GUMB ZA NASTAVLJANJE ELEKTRONSKEGA NAVORA

8. ZAKLEPNI OBROČ GLAVE

9. GUMB ZA SPROSTITEV DVOJNE ČELJUSTI

10. LUČKA
