NÁVOD K OBSLUZE WX176.9 WORX

Standardní dodávka nemusí obsahovat veškeré vyobrazené či popsané příslušenství.

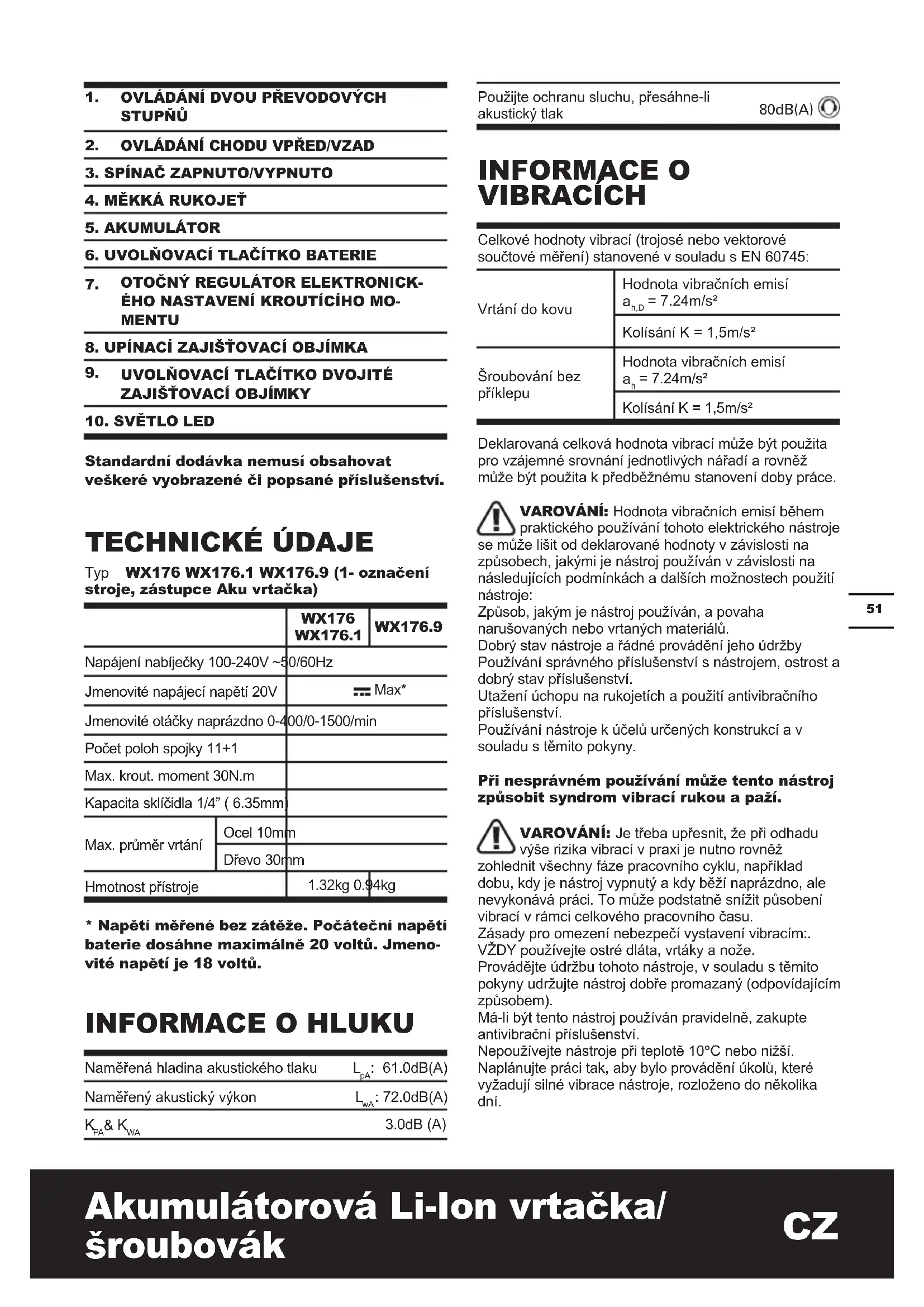

TECHNICKÉ ÚDAJE

Typ WX176 WX176.1 WX176.9 (1- označení stroje, zástupce Aku vrtačka)

		WX176WX176.1	WX176.9
Napájení nabíječky 100-240V ~50/60Hz
Jmenovité napájecí napětí 20V		= Max*
Jmenovité otáčky naprázdno 0-400/0-1500/min
Počet poloh spojky 11+1
Max. krout. moment 30N.m
Kapacita sklíčidla 1/4" ( 6.35mm)
Max. průměr vrtání	Ocel 10mm
	Dřevo 30mm
Hmotnost přístroje		1.32kg 0.94kg

* Napětí měřené bez zátěže. Počáteční napětí baterie dosáhne maximálně 20 voltů. Jmenovité napětí je 18 voltů.

INFORMACE O HLUKU

Naměřená hladina akustického tlaku	L_pA : 61.0dB(A)
Naměřený akustický výkon	L_wA : 72.0dB(A)
K_PA & K_WA	3.0dB (A)

Použijte ochranu sluchu, přesáhne-li akustický tlak

80dB(A)

INFORMACE O VIBRACICH

Celkové hodnoty vibrací (trojosé nebo vektorové součtové měření) stanovené v souladu s EN 60745:

Vrtání do kovu	Hodnota vibračních emisí a_h,D = 7.24m/s^2
	Kolísání K = 1,5m/s^2
Šroubování bez příklepu	Hodnota vibračních emisí a_h = 7.24m/s^2
	Kolísání K = 1,5m/s^2

Deklarovaná celková hodnota vibrací může být použita pro vzájemné srovnání jednotlivých nářadí a rovněž může být použita k předběžnému stanovení doby práce.

VAROVÁNÍ: Hodnota vibračních emisí během praktického používání tohoto elektrického nástroje se může lišit od deklarované hodnoty v závislosti na způsobech, jakými je nástroj používán v závislosti na následujících podmínkách a dalších možnostech použití nástroje:

Způsob, jakým je nástroj používán, a povaha narušovaných nebo vrtaných materiálů.

Dobrý stav nástroje a řádné provádění jeho údržby Používání správného příslušenství s nástrojem, ostrost a dobrý stav příslušenství.

Utažení úchopu na rukojetích a použití antivibračního příslušenství.

Používání nástroje k účelů určených konstrukcí a v souladu s těmito pokyny.

Při nesprávném používání může tento nástroj způsobit syndrom vibrací rukou a paží.

VAROVÁNÍ: Je třeba upřesnit, že při odhadu výše rizika vibrací v praxi je nutno rovněž

zohlednit všechny fáze pracovního cyklu, například dobu, kdy je nástroj vypnutý a kdy běží naprázdno, ale nevykonává práci. To může podstatně snížit působení vibrací v rámci celkového pracovního času.

Zásady pro omezení nebezpečí vystavení vibracím: VŽDY používejte ostré dláta, vrtáky a nože.

Provádějte údržbu tohoto nástroje, v souladu s těmito pokyny udržujte nástroj dobře promazaný (odpovídajícím způsobem).

Má-li být tento nástroj používán pravidelně, zakupte antivibrační příslušenství.

Nepoužívejte nástroje při teplotě 10°C nebo nižší.

Naplánujte práci tak, aby bylo provádění úkolů, které vyžadují silné vibrace nástroje, rozloženo do několika dní.

PŘÍSLUŠENSTVÍ

	WX176	WX176.1	WX176.9
Akumulátor 1 1 /
Nabíječka 1 1 /
Sada vrtáků 16 kusů (WA1115)	1 / 1
Sada vrtáků 100 kusů (WA1114)	/ 1 /

Doporučujeme, abyste si příslušenství zakoupili od stejného prodejce, u kterého jste koupili nářadí. Pro další detaily prostudujte obal příslušenství. V případě potřeby požádejte personál prodejny o pomoc a radu.

Doporučené rozměry vodicích otvorů pro šrouby

∅	3mm 3	5mm 4mm	4.5mm
	1.5mm	2mm 2.5mm	3mm

1. POUŽÍVEJTE PŘÍDAVNÉ RUKOJETI DODÁVANÉ S ELEKTRICKÝM NÁŘADÍM. Ztráta kontroly může vést ke zraněním.
2. POKUD PROVÁDÍTE PRÁCE, PŘI KTERÝCH MŮŽE POUŽÍVANÝ NÁSTROJ ZASÁHNOUT SKRYTÁ ELEKTRICKÁ VEDENÍ NEBO VLASTNÍ SÍTOVÝ KABEL, PAK DRŽTE TOTO NÁŘADÍ ZA IZOLOVANÉ PLOCHY RUKOJETI. Kontakt s vedením pod napětím může přivést napětí i na kovové díly elektrického nářadí a způsobit úraz elektrickým proudem.

BEZPEČNOSTNÍ POKYNY PRO ŠROUBOVÁK

1. Pokud provádíte práce, při kterých může šroub zasáhnout skrytá elektrická vedení, pak držte elektronářadí na izolovaných plochách rukojeti. Kontakt šroubu s

vedením pod napětím může prívést napětí i na kovové díly elektronářadí a vést k úderu elektrickým proudem.

BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ SE BATERIÍ

a) Nepokoušejte se demontovat, rozebírat nebo rozřezávat baterie nebo její články. b) Neprovádějte zkratování baterie. Neukládejte baterie nahodile v krabicích nebo v zásuvkách, kde by mohlo dojít k jejich vzájemnému zkratování nebo k zkratování způsobenému jinými předměty. Není-li baterie používána, udržujte ji v bezpečné vzdálenosti od sponek na papíry, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které mohou způsobit propojení kontaktů baterie. Zkratování kontaktů baterie může způsobit popáleniny nebo požár.
c) Nevystavujte baterii působení horka nebo ohně. Vyvarujte se skladování baterii na otevřeném slunci.
d) Nevystavujte baterii mechanickým rázům.
e) Dojde-li k úniku kapaliny z baterie, zabraňte tomu, aby se tato kapalina dostala do kontaktu s pokožkou nebo aby zasáhla oči. Dojde-li k takovému kontaktu, zasažené místo omyjte značným množstvím vody a vyhledejte lékařské ošetření.
f) Dojde-li k požití kapaliny z baterie, vyhledejte okamžitě lékařské ošetření.
g) Udržujte baterie čisté a suché.
h) Jsou-li svorky baterie znečištěny, otřete je čistým a suchým hadříkem.
i) Baterie musí být před použitím nabita. Vždy postupujte podle uvedených pokynů a používejte správný postup nabíjení.
j) Nenechávejte baterii nabíjet, nebude-li baterie použita.
k) Po dlouhodobém uložení budete možná muset provést několik cyklů nabíjení a vybíjení, aby baterie dosáhla svého maximálního výkonu.
I) Baterie poskytuje nejvyšší výkon, je-li používána při běžné pokojové teplotě (20°C ± 5°C).
m) Při likvidaci baterií oddělte od sebe baterie s odlišnými elektrochemickými systémy.
n) Provádějte nabíjení pouze v nabíječce, která je specifikovaná společností WORX. Nepoužívejte jinou nabíječku, než je nabíječka speciálně dodaná pro použití s tímto zařizením. Nabíječka, která je vhodná pro jeden typ baterie, může při použití jiného typu baterie vytvářet riziko způsobení požáru.
o) Nepoužívejte žádnou baterii, která není určena pro použití s tímto zařízením.
p) Ukládejte baterie mimo dosah dětí.
q) Uschovejte originální dokumentaci k tomuto výrobku pro budoucí odkazy.

r) Není-li zařízení používáno, vyjměte z něj baterii.
s) Provádějte rádnou likvidaci baterie.

SYMBOLY

	Pro omezení rizika zranění si pečlivě přečtěte návod k obsluze
	Výstraha
	Používejte ochranu sluchu
	Používejte pomůcky pro ochranu očí
	Používejte protiprachovou masku (respirátor)
	Nevystavujte dešti nebo vodě.
	Nevystavujte ohni
	Používejte ochranné rukavice.
Li-lon	Baterie neodhazujte do komunálního odpadu. Odevzdejte je do sběren pro likvidaci (recyklaci) speciálního odpadu
	Velká hodnota momentu
	Malá hodnota momentu

	Dřevo
	Kov
	Vysoké otáčky
	Nízké otáčky
	Vysloužilé elektrické přístroje by neměli být vyhazovány společně s odpadem z domácnosti. Nářadí recyklujte ve sběrnách k tomu účelu zřízených. O možnostech recyklace se informujte na místních úřadech nebo u prodejce
	xINR18/65-y: Válcové baterie Li-lons maximálním průměrem 18 mm a s maximální výškou 65 mm. „x“ znamená počet článků zapojených do série,prázdný údaj, je-li 1, „-y“ znamená počet článků zapojených paralelně,prázdný údaj, je-li 1

NÁVOD NA POUŽITÍ

POZNÁMKA: Před tím než začnete nářadí používat, přečtěte si pečlivě manuál.

URČUJÍCÍ POUŽITÍ

Nářadí je určeno k vrtání (včetně vodicích otvorů) do dřeva, kovu a plastů, zrovna tak jako pro utahování a povolování spojovacích prvků.

SESTAVENÍ A POUŽÍVÁNÍ

POSTUP OBR.
PŘED ZAHÁJENÍM PRÁCE
Vyjmutí baterie	Viz Obr. A1
Nabíjení bateriePodrobnější informace naleznete v návodu k použití nabíječky	Viz Obr. A2
Nasazení baterie Viz Obr. A3
SESTAVENÍ
Upínání nástrojů Viz Obr. B
Vyjimání nástrojů Viz Obr. C
POUŽITÍ
Otáčení dvojité zajišt’ovací objímky Viz	Obr. D
OVLÁDÁNÍ CHODU VPŘED/ VZAD⚠️VAROVÁNÍ: Změnu směru otáčení vřetena provádějte jen, když se vřeteno neotáčí!	Viz Obr. E1, E2, E3
OVLÁDÁNÍ DVOU PŘEVODOVÝCH STUPŇŮ⚠️VAROVÁNÍ: Aby se zabránilo poškození převodovky, vždy před přerazením převodů vyčkejte, až se zajišt’ovací objímka zcela zastaví.	Viz Obr. F
Vrtání/nastavení utahovacího momentu	Viz Obr. G
SPÍNAČ ZAPNUTO/VYPNUTO⚠️VAROVÁNÍ: Nepracujte dlouhou dobu s nízkými otáčkami, jinak se nářadí přehřeje.	Viz Obr. H

POUŽITÍ PRACOVNÍ SVÍTILNY LED(Viz Obr. H)

VAROVÁNÍ: Chcete-li zapnout světlo, stiskněte spínač zapnuto/vypnuto a ujistěte se, zda je přepínač směru otáčení vpřed/vzad nastaven v pravé/levé poloze.

LED indikátor upozorňuje na nabití baterie a začne-li kapacita baterie klesat, indikátor bude blikat.

Toto nářadí a baterie jsou vybaveny ochranným systémem. Bude-li LED kontrolka rychle blikat a zhasneli, systém automaticky odpojí napájení nářadí, aby byla prodloužena provozní životnost baterie. Nářadí se během práce automaticky zastaví, dostane-li se toto nářadí nebo baterie do jednoho z následujících stavů:

• Přetížení: Nářadí je ovládáno způsobem, při kterém je odebírán abnormálně vysoký proud. V takové situaci uvolněte spouštěcí spínač na nářadí a ukončete práci, která způsobila přetížení nářadí. Potom znovu stiskněte spouštěcí spínač, aby došlo znovu k spuštění nářadí.
• Přehřátí: Nedojde-li při výše uvedeném stavu k spuštění nářadí, došlo k přehřátí nářadí a baterie. V takové situaci nechejte nářadí a baterii před opětovným stisknutím spouštěcího spínače dostatečně vychladnout.
• Nízké napájecí baterie: Zbývající kapacita baterie je příliš nízká a nářadí nebude pracovat. V takovém případě vyjměte baterii a provedte její nabití.

ODSTRAŇOVÁNÍ ZÁVAD

1. PROČ SE VRTAČKA NEZAPNE, KDYZ STISKNU VYPÍNAČ?

Přepínač chodu vpřed/vzad, který se nachází na horní části spouštěcího spínače, je nastaven v poloze zajištěno. Odblokujte přesunutím voliče do požadovaného směru otáčení. Stiskněte tlačítko vypínače a vřeteno vrtačky se začne otáčet.

2. VRTAČKA ZASTAVÍ PŘEDTÍM, NEŽ JE ŠROUB KOMPLETNĚ UTAŽENÝ. PROČ?

Zkontrolujte nastavenou polohu elektronického regulátoru pro nastavení momentu. Na konci měkké rukojeti vyhledejte Otočný regulátor elektronického nastavení kroutícího momentu (7). Poloha 1 označuje nejmenší moment síly (síla otáčející šroub), poloha 11 největší moment (síla otáčející šroub). Poloha je určena pro vrtání. Nastavte elektronický regulátor pro nastavení momentu na vyšší polohu, abyste dosáhli lepších výsledků.

3. DÜVODY RÜZNÉ ŽIVOTNOSTI BATERIE

V případě problémů s délkou nabíjení nebo nepoužívání baterie (8) delší dobu se snižuje provozní doba baterie. Náprava spočívá v provedení několika nabíjecích a vybíjecích cyklů při práci s nářadím. Utahování velkých šroubů přitom spotřebovává energii baterie rychleji než nenáročné typy operací. Baterii nedobíjejte, klesne-li teplota v jejím okolí pod 0°C (32°F) nebo stoupne nad 45°C(113°F ), jinak se to projeví na jejím výkonu.

4. PROČ NELZE VRTÁK ZASUNOUT DO UPÍNACÍHO POUZDRA ?

Do upínacího pouzdra lze zasunout pouze šestihranné násady 1/4". Doporučujeme používat násady / vrtáky dodané s vaší vrtačkou / šroubovákem.

5. PROČ PO OTOČENÍ DVOJITÉ ZAJIŠTOVACÍ OBJÍMKY VRTAČKA NEPRACUJE?

Vrtačka bude pracovat pouze pokud je dvojitá zajišťovací objímka otočena ve správné poloze, jak je znázorněno na obr. H. Při otočení dvojité zajišťovací objímky do správné polohy uslyšíte zvuk “cvaknutí”.

ÚDRŽBA

Před prováděním nastavení, servisních prací nebo údržbě vyjměte z nářadí baterii.

Vaše nářadí nevyžaduje žádné dodatečné promazání nebo údržbu.

Tento elektrický nástroj neobsahuje žádné součásti, které by si mohl uživatel opravit vlastními silami. Na čištění vašeho nářadí nikdy nepoužívejte vodu, chemické čistící prostředky. Vytřete jej suchým hadrem. Tento elektrický nástroj uchovávejte vždy na suchém místě. Udržujte větrací otvory motoru čisté. Všechny ovládací prvky pravidelně čistěte od prachu. Občas můžete přes ventilační otvory vidět jiskry. Je to normální a nepoškozuje to ruční elektrické nářadí.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Vysloužilé elektrické přístroje by neměli být vyhazovány společně s odpadem z domácnosti. Nářadí recyklujte ve sběrnách zřízených k tomuto

účelu. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.

PROHLÁŠENÍ O SHODĚ

My,

POSITEC Germany GmbH

Popis WORX Bezdrátová vrtačka/šroubovák s lithium-ionovou baterií

Typ WX176 WX176.1 WX176.9 (1- označení stroje, zástupce Aku vrtačka)

Funkce Vrtání/ Utahování a povolování šroubů, matic

Splňuje následující směrnice:

2006/42/EC

2011/65/EU

2004/108/EC (před 2016/04/20)

Osoba oprávněná uspořádat technický soubor,

Název Russell Nicholson

Adresa Positec Power Tools (Europe)Ltd,

Zástupce vrchní konstrukční kanceláře,

Testování & Certifikace

1.	OVLÁDANIE DVOJRÝCHLOSTNEJ PREVODOVKY
2.	OVLÁDANIE SMERU OTÁČANIA DOPREDU/DOZADU
3.	SIETOVÝ VYPÍNAČ ON/OFF
4.	MÄKKÁ RUKOVÄT
5.	JEDNOTKA BATÉRIÍ
6.	ZÁPADKA JEDNOTKY BATÉRIÍ
7.	ELEKTRONICKÝ REGULÁTOR NA NASTAVENIE MOMENTU
8.	KLIEŠTINY ZAMYKANIE RUKÁV
9.	UVOLŇOVACIE TLAČIDLO DVOJITEJ ZAISTOVACEJ OBJÍMKY
10.	LED OSVETLENIE

Typ WX176 WX176.1 WX176.9 (1- označenie zariadenia, zástupca bezšnúrového vrtania)

		WX176WX176.1	WX176.9
Napájanie nabíjačky 100-240V ~50/60Hz
Menovité napätie 20V		--- Max*
Otáčky na vol'nobeh 0-400/0-1500/min
Polohy spojky 11+1
Max. krút. moment 30N.m
Priemer skľučovadla 1/4" ( 6.35mm)
Max. vřtací výkon	Ocel' 10mm
	Drevo 30mm
Max. vřtací výkon		1.32kg 0.94kg

VAROVANIE: Ak chcete vypnút' svetlo, stlačte vypínač a uistite sa, že otočný ovládač Dopredu/

Dozadu je v polohe Doprava/Dol'ava. Svietidlo LED je tiež indikátorom vybitia batérie. Pri poklese napätia bude blikat'.

Pred vykonaním akéhokol'vek nastavovania, opráv alebo údržby vyberte z nástroja batériový modul.

Typ WX176 WX176.1 WX176.9 (1- označenie zariadenia, zástupca bezšnúrového vrtania)

Manipulujte s opatrností.

V případě poškození přepravního obalu nezatěžujte ani nepřevážejte.

Výskyt nebezpečí požáru.

Podrobnější informace získáte na telefonním čísle :[phone]

LITHIUM-IONTOVÝ AKUMULÁTOR

Pri manipulácii bud'te vel'mi opatrní.
