INSTRUKCJA OBSŁUGI WX176.9 WORX

Nie wszystkie pokazane na ilustracji akcesoria są dostarczane standardowo.

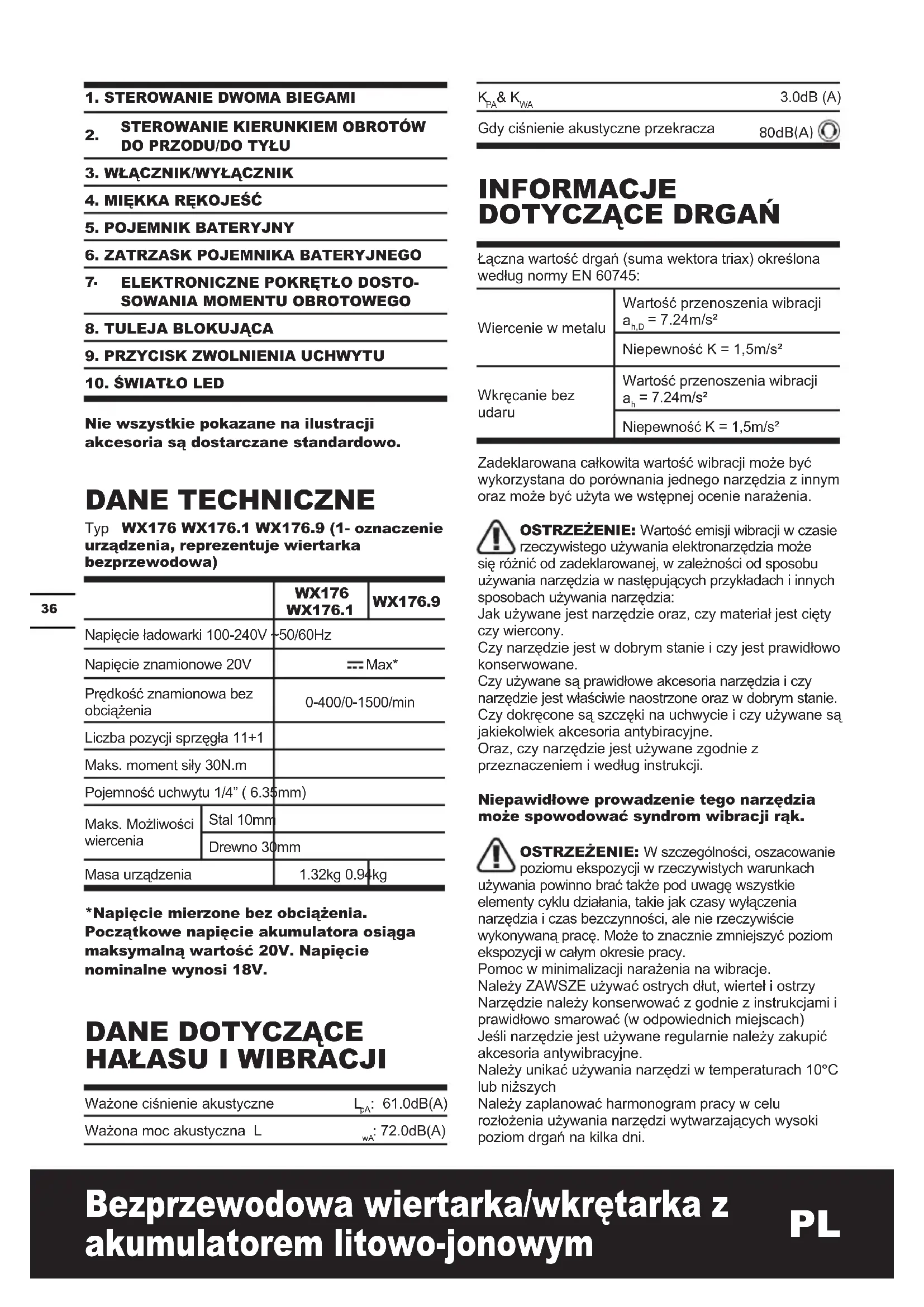

DANE TECHNICZNE

Typ WX176 WX176.1 WX176.9 (1- oznaczenie urządzenia, reprezentuje wiertarka bezprzewodowa)

		WX176WX176.1	WX176.9
Napięcie ładowarki 100-240V -50/60Hz
Napięcie znamionowe 20V		--- Max*
Prędkość znamionowa bez obciążenia		0-400/0-1500/min
Liczba pozycji sprzęgła 11+1
Maks. moment siły 30N.m
Pojemność uchwytu 1/4" ( 6.35mm)
Maks. Możliwości wiercenia	Stal 10mm
	Drewno 30mm
Masa urządzenia		1.32kg 0.94kg

*Napięcie mierzone bez obciążenia. Początkowe napięcie akumulatora osiąga maksymalną wartość 20V. Napięcie nominalne wynosi 18V.

DANE DOTYCZĄCE HAŁASU I WIBRĄCJI

Ważone ciśnienie akustyczne	L_pA : 61.0dB(A)
Ważona moc akustyczna L	_wA : 72.0dB(A)

KPA& KWA	3.0dB (A)
Gdy ciśnienie akustyczne przekracza	80dB(A)

INFORMACJE DOTYCZĄCE DRGAŃ

Łączna wartość drgań (suma wektora triax) określona według normy EN 60745:

Wiercenie w metalu	Wartość przenoszenia wibracji a_h,D = 7.24m/s^2
	Niepewność K = 1,5m/s^2
Wkręcanie bez udaru	Wartość przenoszenia wibracji a_h = 7.24m/s^2
	Niepewność K = 1,5m/s^2

Zadeklarowana całkowita wartość wibracji może być wykorzystana do porównania jednego narzędzia z innym oraz może być używa we wstępnej ocenie narażenia.

OSTRZEŻENIE: Wartość emisji wibracji w czasie rzeczywistego używania elektronarzędzia może się różnić od zadeklarowanej, w zależności od sposobu używania narzędzia w następujących przykładach i innych sposobach używania narzędzia: Jak używane jest narzędzie oraz, czy materiał jest cięty czy wiercony. Czy narzędzie jest w dobrym stanie i czy jest prawidłowo konserwowane. Czy używane są prawidłowe akcesoria narzędzia i czy narzędzie jest właściwie naostrzone oraz w dobrym stanie. Czy dokręcone są szczęki na uchwycie i czy używane są jakiekolwiek akcesoria antybiracyjne. Oraz, czy narzędzie jest używane zgodnie z przeznaczeniem i według instrukcji.

Niepawidłowe prowadzenie tego narzędzia może spowodować syndrom wibracji rąk.

OSTRZEŻENIE: W szczególności, oszacowanie poziomu ekspozycji w rzeczywistych warunkach używania powinno brać także pod uwagę wszystkie elementy cyklu działania, takie jak czasy wyłączenia narzędzia i czas beczynności, ale nie rzeczywiście wykonywaną pracę. Może to znacznie zmniejszyć poziom ekspozycji w całym okresie pracy. Pomoc w minimalizacji narażenia na wibracje. Należy ZAWSZE używać ostrych dłut, wierteł i ostrzy Narzędzie należy konserwować z godnie z instrukcjami i prawidłowo smarować (w odpowiednich miejscach) Jeśli narzędzie jest używane regularnie należy zakupić akcesoria antywibracyjne. Należy unikać używania narzędzi w temperaturach 10°C lub niższych Należy zaplanować harmonogram pracy w celu rozłożenia używania narzędzi wytwarzających wysoki poziom drgań na kilka dni.

AKCESORIA

	WX176	WX176.1	WX176.9
Akumulatorki 1 1 /
Ładowarki 1 1 /
16-częściowy zestaw końcówek do wiertarki (WA1115)	1 / 1
100-częściowy zestaw końcówek do wiertarki (WA1114)	/ 1 /

Zaleca się zakup wszystkich akcesoriów w sklepie, gdzie zakupiono narzędzie. Więcej szczegółów można znaleźć w dodatkowym opakowaniu. Personel sklepu może również udzielić pomocy i porad.

Zalecany otwór pilotowy dla śrub

∅	3mm 3	5mm 4mm	4.5mm
	1.5mm	2mm 2.5mm	3mm

1. Używać dodatkowych uchwytów dostarczonych wraz z narzędziem. Utrata kontroli może spowodować obrażenia ciała.
2. Podczas wykonywania pracy, gdy istnieje możliwość kontaktu narzędzia z ukrytymi przewodami, należy trzymać narzędzie za izolowane powierzchnie do chwytania. Kontakt z 'aktywnym' okablowaniem może także spowodować obnażenie metalowych elementów i porażenie operatora prądem elektrycznym.

OSTRZEŻENIE BEZPIECZEŃSTWA DLA ŚRUBOKRĘTA

1. Podczas wykonywania pracy, gdy istnieje możliwość kontaktu narzędzia z ukrytymi przewodami, należy trzymać narzędzie za izolowane powierzchnie do chwytania.

Kontakt z przewodem pod napięciem spowoduje także przepływ prądu w odsłoniętych częściach metalowych narzędzia i porazi operatora prądem.

INSTRUKCJA BEZPIECZEŃSTWA DOTYCZĄCA MODUŁU AKUMULÁTORA

a) Nie demontuj, nie otwieraj lub nie niszcz ogniw pomocniczych lub modułu akumulatora.
b) Nie zwieraj ogniwa lub modułu akumulatora. Nie przechowuj ogniw lub modułu akumulatora w sposób bezładny w pudle lub szufladzie, gdzie mogą się wzajemnie zewrzeć lub ulec zwarciu przez inne metalowe przedmioty. Nie używany akumulator należy trzymać z daleka od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie kontaktów. Zwarcie pomiędzy kontaktami akumulatora może spowodować oparzenia lub pożar.
c) Nie narażaj ogniw lub modułu akumulatora na działanie ciepła lub ognia. Unikaj składowania w miejscach pod bezpośrednim działaniem światła słonecznego.
d) Nie narażaj ogniw lub modułu akumulatora na uderzenia mechaniczne.
e) W razie wycieku z ogniwa, nie dopuść, aby płyn zetknął się ze skórą lub dostał się do oczu. Jeśli już nastąpił kontakt z płynem, przemyj skażoną powierzchnię dużą ilością wody i zwrócić się o pomoc medyczną.
f) Nie używaj ogniwa lub modułu akumulatora nie przeznaczonego do pracy z danym urządzeniem.
g) Utrzymuj ogniwa i moduł akumulatora w czystości i w stanie suchym.
h) Jeśli zaciski ogniwa lub akumulatora zostały zanieczyszczone, oczyść je czystą i suchą szmatką.
i) Ogniwa pomocnicze i moduł akumulatora należy przed użyciem naładować. Zawsze używaj właściwej ładowarki i przestrzegaj instrukcji ładowania zawartej w instrukcji obsługi dostarczonej przez producenta urządzenia.
j) Nie pozostawiaj modułu akumulatora na długie ładowanie, jeśli go nie używasz.
k) Po dłuższym okresie składowania może być niezbędne kilkukrotne naładowanie i rozładowanie ogniw lub modułu akumulatora, aby uzyskać optymalną wydajność.
I) Ogniwa pomocnicze oraz moduł akumulatora osiągają największą

wydajność podczas pracy w normalnej temperaturze pokojowej (20°C ± 5°C).
m) Podczas utylizacji akumulatorów należy oddzielić od siebie akumulatory o różnych systemach elektromechanicznych.
n) Akumulatory należy ładować tylko w ładowarkach, które poleci producent. Nie należy używać ładowarki innej niż dostarczonej wraz z narzędziem. Ładowarka odpowiednia dla jednego rodzaju akumulatorów może stworzyć ryzyko pożaru, gdy użyje się jej z innym rodzajem akumulatorów.
o) Nie używaj ogniwa lub modułu akumulatora nie przeznaczonego do pracy z danym urządzeniem.
p) Trzymaj ogniwa i moduł akumulatora poza zasięgiem dzieci.
q) Zachowaj oryginalne instrukcje produktu do wglądu.
r) Kiedy to możliwe, wyjmuj moduł akumulatora, jeśli urządzenia się nie używa.
s) Zużyte ogniwa i akumulatory utylizuj zgodnie z zasadami gospodarki odpadami.

SYMBOLE

	Aby zmniejszyć niebezpieczeństwo odniesienia obrażeń, użytkownik powinien przeczytać podręcznik z instrukcjami
	Ostrzeżenie
	Używać ochrony słuchu
	Używać ochrony wzroku
	Używać maski przeciwpyłowej
	Nie wystawiać na działanie deszczu lub wody
	Nie wrzucać do ognia

	Załóż rękawice ochronne
	Nie wyrzucać akumulatorków, Oddawać zużyte baterie do odpowiednich punktów zbierania lub recyklingu
	Duża moc obrotowa
	Mała moc obrotowa
	Drewno
	Metal
	Wysokie obroty
	Niskie obroty
	Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego
	xINR18/65-y: Cylindryczne litowo-jonowe ogniwa akumulatorowe o maks. średnicy 18 mm i maks. wysokości 65 mm; „x” oznacza liczbę ogniw połączonych szeregowo, puste gdy 1; „-y” oznacza liczbę ogniw połączonych równolegle, puste gdy 1.

INSTRUKCJE OBSŁUGI

UWAGA: Przed użyciem narzędzia przeczytać uważnie instrukcję obsługi.

UŻYCIE ZGODNE Z PRZEZNACZENIEM

Urządzenie jest przeznaczone do wiercenia (włącznie z otworami pilotowymi) w drewnie, metalu i tworzywie sztucznym, jak również do wkręcania i usuwania łączników.

MONTAŻ I OBSŁUGA

DZIAŁANIE RYSUNEK
PRZED PRACĄ
Wyjmowanie akumulatora	Patrz Rys. A1
Ładowanie akumulatora Więcej informacji można znaleźć w instrukcji ładowarki	Patrz Rys. A2
Instalowanie akumulatora Patrz Rys. A3
MONTAŻ
Mocowanie narzędzi Patrz Rys. B
Wyjmowanie narzędzi Patrz Rys. C
KORZYSTANIE Z NARZĘDZIA
Obracanie podwójnego uchwytu Patrz	Rys. D
PRZEŁĄCZNIK STEROWANIA KIERUNKIEM OBROTÓWOSTRZEŻENIE: Aby uniknąć uszkodzenia przekładni, przed zmianą biegu należy zawsze odczekać na zatrzymanie uchwytu.	Patrz Rys. E1, E2, E3
STEROWANIE DWOMA BIEGAMIOSTRZEŻENIE: Aby uniknąć uszkodzenia przekładni, przed zmianą biegu należy zawsze odczekać na zatrzymanie uchwytu.	Patrz Rys. F
Ustawienie momentu obrotowego wiercenia/wkręcania	Patrz Rys. G
WŁĄCZNIK/WYŁĄCZNIKOSTRZEŻENIE: Nie należy pozwalać na dłuższą pracę przy niskich prędkościach, ponieważ może to wytworzyć nadmierne ilości ciepła.	Patrz Rys. H

KORZYSTANIE ZE ŚWIATŁA LED(Patrz Rys. H)

OSTRZEŻENIE: Aby włączyć światło, naciśnij przełącznik włączenia/wyłączenia i upewnij się, że element sterowania Do przodu/Do tyłu/Odwrotne obroty, znajduje się w pozycji w prawo/w lewo.

Światło LED zapewnia wyraźne widzenie przy słabym świetle otoczenia. Będzie migać, gdy zasilanie będzie niski.

Niniejsze urządzenie oraz akumulator wyposażone są w system ochronny. Jeżeli będzie kontrolka LED szybko migać i zgaśnie, system automatycznie odłączy zasilanie urządzenia, by wydłużona została żywotność akumulatora. Narzędzie podczas pracy zatrzyma się automatycznie, kiedy urządzenie lub akumulator przejdzie do następującego stanu:

• Przeciążenie: Urządzenie wykorzystywane jest w sposób, przy którym odbierany jest bardzo duży prąd. W takim przypadku należy zluzować wyłącznik uruchamiający i zakończyć pracę, która spowodowała przeciążenie narzędzia. Potem ponownie wcisnąć wyłącznik uruchamiający, by ponownie uruchomić urządzenie.
• Przegrzanie: Jeżeli w powyżej podanym stanie nie można uruchomić urządzenia, doszło do przegrzania urządzenia i akumulatora. W takiej sytuacji pozostawić narzędzie i akumulator przed ponownym wciśnięciem wyłącznika uruchamiającego odpowiednio wystygnąć.
• Niskie napięcie akumulatora: Resztkowa pojemność akumulatora jest zbyt niska i urządzenie nie będzie już działało. W takim przypadku wyjąć akumulator i naładować go.

ROZWIAZYWANIE PROBLEMÓW

1. DLACZEGO WIERTARKA NIE WŁĄCZA SIĘ PO WCIŚNIĘCIU WŁĄCZNIKA?

Przełącznik kierunku obrotów, znajdujący się u góry spustu, ustawiony jest w pozycji blokowania. Odblokować przełącznik kierunku obrotów umieszczając go w żądanej pozycji obrotów. Po naciśnięciu spustu wiertarka uruchomi się.

2. WIERTARKA ZATRZYMUJE SIĘ PRZED CAŁKOWITYM DOKREĘCENIEM WKREĄTA. DLACZEGO?

Zweryfikować dokręcenie elektronicznego pokrętła dostosowania momentu obrotowego. Elektroniczne pokrętło dostosowania momentu obrotowego (7) znajduje się na końcu miękkiego uchwytu. Pozycja 1 to najniższy moment obrotowy (siła wkręcania wkrętów) a pozycja 11 to najwyższy moment obrotowy (siła wkręcania wkrętów). Pozycja przezznaczona jest do wiercenia. Ustawić elektroniczne pokrętło regulacji momentu obrotowego na wyższa pozycję, aby osiągnąć lepszy wynik pracy.

3. PRZYCZYNY RÓŻNYCH CZASÓW ROBOCZYCH AKUMULATORKÓW

Problemy z ładowaniem opisane powyżej oraz długa

przerwa w użytkowaniu akumulatorków spowodują skrócenie czasu pracy akumulatorków. Można to naprawić po kilku cyklach ładowania i rozładowywania, ładując wiertarkę i używając jej do pracy. Ciężkie warunki pracy, takie jak duże wkręty wkręcane w twarde drewno, spowodują szybsze wyczerpywanie się akumulatorków niż podczas pracy w lżejszych warunkach. Nie należy ładować akumulatorków temperaturze poniżej 0°C (32°F) oraz powyżej 45°C (113°F), gdyż zmniejszy to wydajność.

4. DLACZEGO NIE MOŻNA UMIEŚCIĆ KOŃCÓWEK DO WIERCENIA W UCHWYCIE Z TULEJĄ ZACISKOWA?

Do tego uchwytu z tuleją zaciskową pasują jedynie sześciokątne końcówki 1/4". Zalecamy stosowanie wierteł/końcówek dostarczanych wraz z wiertarką.

5. DLACZEGO WIERTŁO NIE DZIAŁA PO OBRÓCENIU PODWÓJNEGO UCHWYTU?

Wiertło będzie działać tylko, gdy podwójny uchwyt będzie w odpowiednim położeniu, zgodnie z Rys. H. Gdy uchwyt podwójny znajdzie się w prawidłowej pozycji, użytkownik usłyszy charakterystyczne „kliknięcie”.

KONSERWACJA

Przed przystąpieniem do jakiejkolwiek regulacji, serwisowania lub konserwacji należy wyjąć akumulator.

Narzędzie to nie wymaga żadnego dodatkowego smarowania czy konserwacji. W narzędziu nie ma żadnych części, które wymagałyby serwisowania przez użytkownika. Nigdy nie należy używać wody czy środków czyszczących do czyszczenia narzędzia z napędem elektrycznym. Czyścić suchą szmatką. Zawsze należy przechowywać narzędzie w suchym miejscu. Utrzymywać w czystości otwory wentylacyjne silnika. Utrzymywać wszystkie urządzenia sterujące w czystości. W otworach wentylacyjnych mogą pojawiać się iskry, jest to normalne i nie spowoduje uszkodzenia narzędzia.

OCHRONA ŚRODOWISKA

Odpady wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami gospodarstwa domowego. Należy korzystać z recyklingu, jeśli istnieje odpowiednia infrastruktura. Porady dotyczące recyklingu można uzyskać u władz lokalnych lub sprzedawcy detalicznego.

DEKLARACJA ZGODNOŚCI

My,

POSITEC Germany GmbH

Deklarujemy, że produkt,

Opis: WORX wiertarka bezprzewodowa

Typ: WX176 WX176.1 WX176.9 (1- oznaczenie urządzenia, reprezentuje wiertarka bezprzewodowa)

Funkcja: Wiercenie/ Wkręcanie i odkręcanie śrub i nakrętek

Jest zgodny z następującymi dyrektywami,

2006/42/EC

2011/65/EU

2004/108/EC (przed 2016/04/20)

2014/30/EU (od 2016/04/20)

Normy są zgodne z:

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Osoba upoważniona do kompilacji pliku technicznego, Nazwa: Russell Nicholson

Adres: Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK

A# C E

Suzhou 2016/01/05

Allen Ding

Zastępca głównego inżyniera, testowanie i certyfikacja
