WX176.9 - Vrtalnik WORX - Brezplačna navodila za uporabo

Vrsta izdelka	Akumulatorski vrtalnik/izvijač
Znamka	Worx
Model	WX176.9
Napetost baterije	20 V max (18 V nazivna)
Hitrost v prostem teku	0-400 / 0-1500 vrt/min (dve hitrosti)
Največji navor	30 Nm
Položaji sklopke	11+1 (12 položajev)
Kapaciteta vpenjala	1/4" (6,35 mm)
Zmogljivost vrtanja jekla	10 mm
Zmogljivost vrtanja lesa	30 mm
Teža	0,94 kg
Raven zvočnega tlaka	61 dB(A)
Raven zvočne moči	72 dB(A)
Vrednost vibracij (vrtanje)	7,24 m/s² (K=1,5 m/s²)
Tip baterije	Litij-ionska
Polnilec	100-240 V ~50/60 Hz
Osvetlitev	Vgrajena LED z indikatorjem napolnjenosti
Kontrola vrtenja	Naprej/Nazaj (reverzibilno)
Dvojna hitrost	Da, mehanski izbiralnik
Nastavljiva sklopka	Da, elektronska
Ročaj	Soft grip
Vključeni dodatki	Baterija, polnilec, komplet svedrov (odvisno od različice)
Čiščenje	Suha krpa, brez vode ali kemikalij
Mazanje	Ni potrebno
Popravljivi deli	Nobenih s strani uporabnika
Standardi	EN 60745, EN 55014

Pogosto zastavljena vprašanja - WX176.9 WORX

Zakaj se vrtalnik ne zažene, ko pritisnem na sprožilec?

Preverite položaj stikala naprej/nazaj. Če je v zaklenjenem položaju (sredinsko), vrtalnik ne bo deloval. Premaknite ga v želeni položaj naprej ali nazaj.

Zakaj se vrtalnik ustavi, preden je vijak popolnoma privit?

To je lahko posledica prenizke nastavitve navora. Obrnite obroč za nastavitev navora (številke 1 do 11) na višjo številko, da povečate navor. Uporabite položaj za vrtanje (ikona svedra) za največji navor.

Zakaj se življenjska doba baterije zmanjšuje?

Več dejavnikov: nepopolni cikli polnjenja/praznjenja, dolgotrajno shranjevanje, intenzivna uporaba (veliki vijaki v trdem lesu). Napolnite baterijo po vsaki uporabi in izvedite nekaj popolnih ciklov, da obnovite kapaciteto. Izogibajte se ekstremnim temperaturam (pod 0°C ali nad 45°C).

Kako vstaviti sveder v vpenjalno glavo?

Ta vrtalnik uporablja šestkotno vpenjalo velikosti 1/4" (6,35 mm). Uporabljajte samo svedre ali nastavke s šestkotnim steblom velikosti 1/4". Vstavite ga, dokler ne zaskoči, nato povlecite vpenjalo, da ga sprostite.

Vrtalnik ne deluje po obračanju dvojnega vpenjala. Kaj storiti?

Dvojno vpenjalo mora biti v pravilnem položaju. Obrnite ga, dokler ne zaslišite klika, kar pomeni, da je pravilno nameščen. Preverite sliko H v priročniku.

Kako spremeniti hitrost vrtenja?

Uporabite izbiralnik dveh hitrosti na vrhu vrtalnika. Pred menjavo hitrosti se prepričajte, da je vpenjalo popolnoma ustavljeno. Položaj 1 je za nizko hitrost (visok navor), položaj 2 za visoko hitrost.

Kako nastaviti navor privijanja?

Obrnite obroč za nastavitev navora (nahaja se blizu vpenjala). Številke 1 do 11 ustrezajo naraščajočemu navoru. Položaj z ikono svedra je za vrtanje (največji navor). Izberite nastavitev, primerno za vaše delo.

Kako prižgati LED?

LED se samodejno prižge, ko pritisnete na sprožilec. Služi tudi kot indikator napolnjenosti: utripa, ko je baterija nizka. Če hitro utripa in nato ugasne, je baterija prazna ali v zaščiti.

Kako napolniti baterijo?

Uporabite priloženi polnilec (100–240 V). Vstavite baterijo v polnilec, dokler ne zaskoči. Lučka na polnilcu prikazuje stanje. Popolno polnjenje traja približno 1 uro. Ne polnite pri temperaturah pod 0 °C ali nad 45 °C.

Kaj storiti, če se vrtalnik pregreje?

Če se vrtalnik zaradi preobremenitve ustavi, spustite sprožilec in pustite, da se orodje in baterija ohladita. Izogibajte se dolgotrajnemu delu pri nizki hitrosti. Če težava ne izgine, preverite, da prezračevalne reže niso zamašene.

NAVODILA ZA UPORABO WX176.9 WORX

Pri standardni dobavi niso vključeni vsi prikazani dodatki.

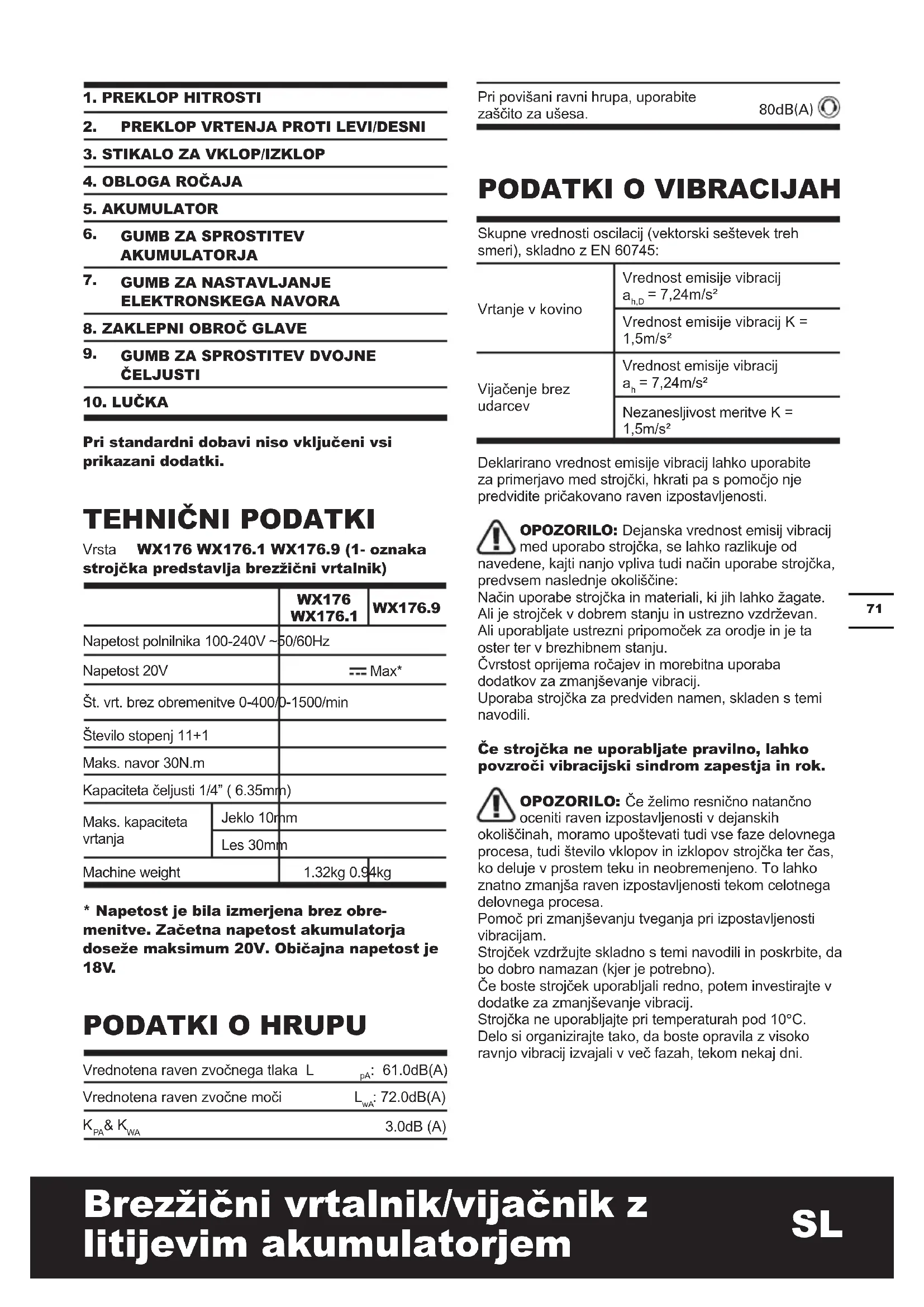

TEHNIČNI PODATKI

Vrsta WX176 WX176.1 WX176.9 (1- oznaka strojčka predstavlja brezžični vrtalnik)

		WX176WX176.1	WX176.9
Napetost polnilnika 100-240V ~50/60Hz
Napetost 20V		--- Max*
Št. vrt. brez obremenitve 0-400/0-1500/min
Število stopenj 11+1
Maks. navor 30N.m
Kapaciteta čeljusti 1/4" (6.35mm)
Maks. kapaciteta vrtanja	Jeklo 10mm
	Les 30mm
Machine weight		1.32kg 0.94kg

* Napetost je bila izmerjena brez obremenitve. Začetna napetost akumulatorja doseže maksimum 20V. Običajna napetost je 18V.

PODATKI O HRUPU

Vrednotena raven zvočnega tlaka L	_pA : 61.0dB(A)
Vrednotena raven zvočne moči	L_wA : 72.0dB(A)
K_PA & K_WA	3.0dB (A)

Pri povišani ravni hrupa, uporabite zaščito za ušesa.

80dB(A)

PODATKI O VIBRACIJAH

Skupne vrednosti oscilacij (vektorski seštevek treh smeri), skladno z EN 60745:

Vrtanje v kovino	Vrednost emisije vibracij a_h,D = 7,24m/s^2
	Vrednost emisije vibracij K = 1,5m/s2
Vijačenje brez udarcev	Vrednost emisije vibracij a_h = 7,24m/s^2
	Nezanesljivost meritve K = 1,5m/s2

Deklarirano vrednost emisije vibracij lahko uporabite za primerjavo med strojčki, hkrati pa s pomočjo nje predvidite pričakovano raven izpostavljenosti.

OPOZORILO: Dejanska vrednost emisij vibracij med uporabo strojčka, se lahko razlikuje od

navedene, kajti nanjo vpliva tudi način uporabe strojčka, predvsem naslednje okoliščine:

Način uporabe strojčka in materiali, ki jih lahko žagate. Ali je strojček v dobrem stanju in ustrezno vzdrževan.

Ali uporabljate ustrezni pripomoček za orodje in je ta oster ter v brezhibnem stanju.

Čvrstost oprijema ročajev in morebitna uporaba dodatkov za zmanjševanje vibracij.

Uporaba strojčka za predviden namen, skladen s temi navodili.

Če strojčka ne uporabljate pravilno, lahko povzroči vibracijski sindrom zapestja in rok.

OPOZORILO: Če želimo resnično natančno oceniti raven izpostavljenosti v dejanskih

okoliščinah, moramo upoštevati tudi vse faze delovnega procesa, tudi število vklopov in izklopov strojčka ter čas, ko deluje v prostem teku in neobremenjeno. To lahko znatno zmanjša raven izpostavljenosti tekom celotnega delovnega procesa.

Pomoč pri zmanjševanju tveganja pri izpostavljenosti vibracijam.

Strojček vzdržujte skladno s temi navodili in poskrbite, da bo dobro namazan (kjer je potrebno).

Če boste strojček uporabljali redno, potem investirajte v dodatke za zmanjševanje vibracij.

Strojčka ne uporabljajte pri temperaturah pod 10°C.

Delo si organizirajte tako, da boste opravila z visoko ravnjo vibracij izvajali v več fazah, tekom nekaj dni.

DODATKI

	WX176	WX176.1	WX176.9
Akumulator 1 1 /
Polnilec 1 1 /
16 delni komplet nas-tavkov (WA1115)	1 / 1
100 delni komplet nastavkov (WA1114)	/ 1 /

Priporočamo vam, da dodatke vedno kupujete v isti trgovini, kot ste kupili strojček. Za podrobnosti si oglejte razlage na embalaži kompleta dodatkov. Pri odločanju o ustreznem dodatku, vam lahko pomaga tudi osebje v trgovini.

Priporočena dimenzija vodilne luknje za vijake

∅	3mm 3	5mm 4mm	4.5mm
	1.5mm	2mm 2.5mm	3mm

1. Če je strojčku priložen transki ročaj, ga namestite. Izguba nadzora lahko povzroči telesne poškodbe.
2. Kadar bi med uporabo električnega strojčka lahko z rezalnim orodjem prišli v stik z električno napeljavo, morate slednjega vedno držati za izolirane ročaje. Stik z napeljavo, ki je pod napetostjo, lahko povzroči, da so tudi kovinski Deli naprave pod napetostjo, kar lahko povzroči električni udar.

VARNOSTNO OPOZORILO GLEDE VIJAČNIKA

1. Električno orodje med delom, kjer se z orodjem lahko dotaknete skrite električne napeljave, vedno držite za izolirana ročaja. Če z orodjem pridete v stik električnim kablom pod "napetostjo", to povzroči, da postanejo "električni" tudi kovinski deli celotnega orodja, zaradi česar lahko pride do električnega udara.

VARNOSTNA OPOZORILA ZA AKUMULATOR

a) Ne razstavljajte, odpirajte ali odstranjujte celic akumulatorja.
b) Pazite, da ne povzročite kratkega stika med kontaktoma akumulatorja. Akumulatorjev nikoli ne shranjujte v škatli ali predalu, kjer bi lahko prišlo do kratkega stika zaradi stika kontaktov s prevodnimi predmeti. Kadar akumulator ni nameščen v orodju, ga hranite proč od drugih kovinskih predmetov, kot so sponke za papir, kovanci, ključi, žeblji, vijaki ali drugi drobni kovinski predmeti, ki bi lahko omogočili stik med kontaktoma. Če pride do stika med kontaktoma akumulatorja, to lahko povzroči požar.
c) Akumulatorja ne izpostavljajte vročini ali ognju. Poskrbite, da ne bo izpostavljen neposredni sončni svetlobi.
d) Akumulatorja ne izpostavljajte mehanskim udarcem.
e) Če opazite, da akumulator pušča, pazite, da tekočina ne bo prišla v stik z očmi. Če akumulatorska tekočina vseeno pride v stik z očmi, izperite prizadeto območje z obilo vode in poiščite zdravniško pomoč.
f) Predvsem pa takoj poiščite medicinsko pomoč, če ste celico ali del akumulatorja zaužili.
g) Akumulator shranjujte na čistem in suhem mestu.
h) Če se akumulator zamaže, ga takoj očistite s čisto in suho krpo.
i) Akumulator morate pred uporabo napolniti. Pri polnjenju akumulatorja vedno upoštevajte predpisana navodila in postopke.
j) Če akumulatorja ne polnite, ga odstranite iz polnilca.
k) Po daljšem obdobju skladiščenja, boste za dosego maksimalne zmogljivosti akumulatorja verjetno morali slednjega nekajkrat napolniti in izprazniti.
I) Akumulator deluje najbolj učinkovito, če ga uporabljate pri običajni sobni temperaturi (20°C ± 5°C).
m) Pri odlaganju akumulatorja pazite, da boste akumulatorje, ki imajo različne elektrokemične sisteme zavrgli ločeno.
n) Za polnjenje uporabljajte le polnilnike, ki jih je predpisal WORX. Nikoli ne uporabljajte polnilnikov, ki niso posebej namenjeni za polnjenje vašega akumulatorja. Polnilec, ki je lahko primeren za polnjenje ene vrste akumulatorjev, lahko pri drugi povzroči nevarnost požara.
o) Nikoli ne uporabljajte polnilcev, ki niso posebej zasnovani za polnjenje vašega akumulatorja.
p) Akumulatorje shranjujte izven dosega otrok.
q) Za podrobnosti, si oglejte gradivo, ki je bilo priloženo akumulatorju.

r) Če orodja ne uporabljate, iz njega odstranite akumulator.
s) Akumulatorje odlagajte skladno s predpisi.

SIMBOLI

	Zaradi zmanjševanja nevarnosti poškodb, se temeljito seznanite z navodili za uporabo
	Opozorilo
	Uporabljajte zaščito za ušesa
	Uporabljajte zaščito za oči
	Nosite zaščitno masko za prah
	Ne izpostavljajte dežju ali vodi
	Prepovedano sežiganje
	Nosite zaščitne rokavice
Li-Ion	Akumulatorjev ne zavrzite skupaj z ostalimi odpadki, temveč jih dostavite na mesto za ločeno zbiranje odpadkov
	Velik navor
	Majhen navor

	Les
	Kovina
	Hitro
	Počasi
	Odpadnih električnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki. Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki.
	xINR18/65-y: Cilindrične litijeve akumulatorske celice največjega premera 18 mm in dolžine 65 mm; “x” predstavlja število zaporedno vezanih celic, če je 1, potem je to mesto prazno; “-y” predstavlja število vzporedno vezanih celic, če je 1 je mesto prazno.

NAVODILA ZA UPORABO

OPOMBA: Preden začnete uporabljati strojček, si pozorno preberite navodila.

NAMEN UPORABE

Strojček je namenjen vrtanju (tudi vodilnih lukenj) v les, kovine in plastiko, ter za pritrjevanje ali odstranjevanje okovij.

SESTAVLJANJE IN NAČIN UPORABE

OPRAVILO SLIKA
PRED ZAČETKOM UPORABE
Odstranjevanje akumulatorja	Glejte Sliko A1
Polnjenje akumulatorja Podrobnosti si lahko ogledate v priročniku za polnilnik	Glejte Sliko A2
Nameščanje akumulatorja Glejte Sliko	A3
Sestavljanje
Vstavljanje nastavkov Glejte Sliko B
Odstranjevanje nastavkov Glejte Sliko	C
NAČIN UPORABE
Vrteča se dvojna čeljust Glejte Sliko D
PREKLOP VRTENJA PROTI LEVI/DESNIOPOZORILO:Nikoli ne spreminjajte smeri vrtenja,če se čeljustše ni zaustavila!	Glejte Sliko E1,E2, E3
GUMB ZA PREKLOPHITROSTIOPOZORILO:Zaradi preprečevanja poškodb mehanizma za prestavljanje, pred preklopom načina vedno počakajte, da se čeljust popolnoma zaustavi.	Glejte Sliko F
Nastavitev navora pri vrtanju/vijačenju	Glejte Sliko G
STIKALO ZA VKLOP/IZKLOPOPOZORILO:Strojčka ne uporabljajte dlje časa pri nizkem številu vrtljajev, saj se bo začel pregrevati.	Glejte Sliko H

UPORABA LED LUČKE

OPOZORILO: Če želite vklopiti lučko, pritisnite stikalo za vklop/izklop in poskrbite, da bo preklop za vrtenje proti levi/desni na desni ali levi strani.

LED hkrati predstavlja tudi raven napolnjenosti akumulatorja. Če se slednji izprazni, bo LED začel utripati.

Strojček in akumulator imata vgrajen zaščitni sistem. Ko LED lučka na hitro utripa in se nato ugasne, bo sistem samodejno prekinil napajanje strojčka in zaščitil kapaciteto akumulatorja. Če bosta strojček in/ali akumulator izpostavljena enemu od naslednjih pogojev, se bo strojček samodejno izklopil:

• Preobremenitev: Strojček je pri preobremenitvi izpostavljen prekomerni porabi električnega toka. V tem primeru sprostite stikalo za vklop/izklop in odpravite vzrok preobremenitve. Nato znova aktivirajte stikalo za vklop/izklop in nadaljujte z delom.
• Pregrevanje: Strojček se zaradi zgoraj navedenih razlogov noče zagnati, ker se je slednji ali akumulator pregrel. V tem primeru počakajte, da se strojček in akumulator ohladita in šele nato nadaljujte z delom.
• Nizka napetost akumulatorja: Preostala kapaciteta akumulatorja je prenizka in strojček ne deluje. V tem primeru odstranite akumulator in ga napolnite.

REŠEVANJE TEŽAV

1. ZAKAJ SE ČELJUST NE VRTI, ČEPRAV SEM AKTIVRAL STIKALO?

Preklop za vrtenje proti levi/desni, ki je nad stikalom za vklop/izklop, je v zaklenjenem položaju. Odklenite preklop za vrtenje proti levi/desni tako, da ga prestavite v želeni položaj smeri vrtenja. Stisnite stikalo za vklop/izklop in čeljust se bo začela vrteti.

2. VRTENJE ČELJUSTI SE PREKINE ŠE PREDEN JE VIJAK DO KONCA PRIVIT. ZAKAJ?

Preverite položaj gumba za nastavljanje elektronskega navora. Gumb za nastavljanje elektronskega navora je na koncu oblazinjenega ročaja. Če je v položaju 1, to predstavlja najnižji navor (silo vijačenja), v položaju 11 pa je navor (sila vijačenja) najvišji. Položaj je namenjen za vrtanje. Za doseganje najboljših rezultatov, gumb za nastavljanje elektronskega navora, prestavite v zgornji položaj.

3. RAZLOGI ZA RAZLIČEN ČAS DELOVANJA AKUMULATORJA

Težave pri polnjenju, kot so opisane zgoraj in vstavitev akumulatorja v strojčku tudi, ko ga ne uporabljate, skrajša kapaciteto delovanja akumulatorja. To težavo lahko odpravite, će akumulator nekajkrat do konca izpraznite in ponovno napolnite. Če s strojčkom izvajate močno obremenjujoča opravila, kot je vijačenje večjih vijakov v trd les, se bo akumulator zaradi tega hitreje izpraznil, kot, će bi izvajali lažja opravila. Akumulatorja ne polnite, će je temperatura okolice nižja od 0°C(32°F) ali višja od 45°C(113°F), saj bo to zmanjšalo njegovo kapaciteto.

4. ZAKAJ NASTAVLKA ZA VIJAČENJE NE MOREM VSTAVITI V ČELJUST?

V to čeljust lahko vstavite le šestoglate nastavke, dimenzije 1/4". Priporočamo vam, da uporabljate le takšne nastavke za vijačenje/vrtanje, kot so originalno priloženi strojčku.

5. ZAKAJ SE VIJAČNIK PO PREKLOPU DVOJNE ČELJUSTI NE VRTI?

Pred vsakim prilagajanjem, servisiranjem ali vzdrževanjem izvlecite vtikač iz vtičnice.

Strojčka ne rabite dodatno mazati. Strojček tudi nima nobenih delov, ki bi jih morali servisirati. Za čiščenje strojčka nikoli ne uporabljajte vode ali kemičnih sredstev. Obrišite ga le s suho krpo. Strojček vedno shranjujte na suhem mestu. Poskrbite, da bodo prezračevalne odprtine čiste. Vsi elementi krmiljenja morajo biti čisti, brez prahu. Med uporabo strojčka boste skozi prezračevalne reže lahko opazili iskrenje. To je običajno in ne bo poškodovalo strojčka.

VAROVANJE OKOLJA

Odpadnih električnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki. Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki.

IZJAVA O SKLADNOSTI

Mi,

POSITEC Germany GmbH

(1- oznaka strojčka predstavlja brezžični vrtalnik)

Funkcija Vrtanje/ privijanje ter odvijanje vijakov, matic

Skladen z naslednjimi direktivami,

2006/42/EC

2011/65/EU

2004/108/EC (prej 2016/04/20)

In izpolnjuje naslednje standarde:

EN 55014-1, EN 55014-2, EN 60745-1, EN

60745-2-1, EN 60745-2-2

Oseba, ki je pooblaščena za skladnost tehnične dokumentacije,

Ime Russell Nicholson

Naslov Positec Power Tools (Europe)Ltd,

Namestnik načelnika inženir,

Testiranje in certificiranje

LITHIUM ION BATTERY

Handle with care.

Za več informacij, pokličite :[phone]
