GEBRUIKSAANWIJZING WX176.9 WORX

Niet alle afgebeelde of beschreven toebehoren worden standaard meegeleverd.

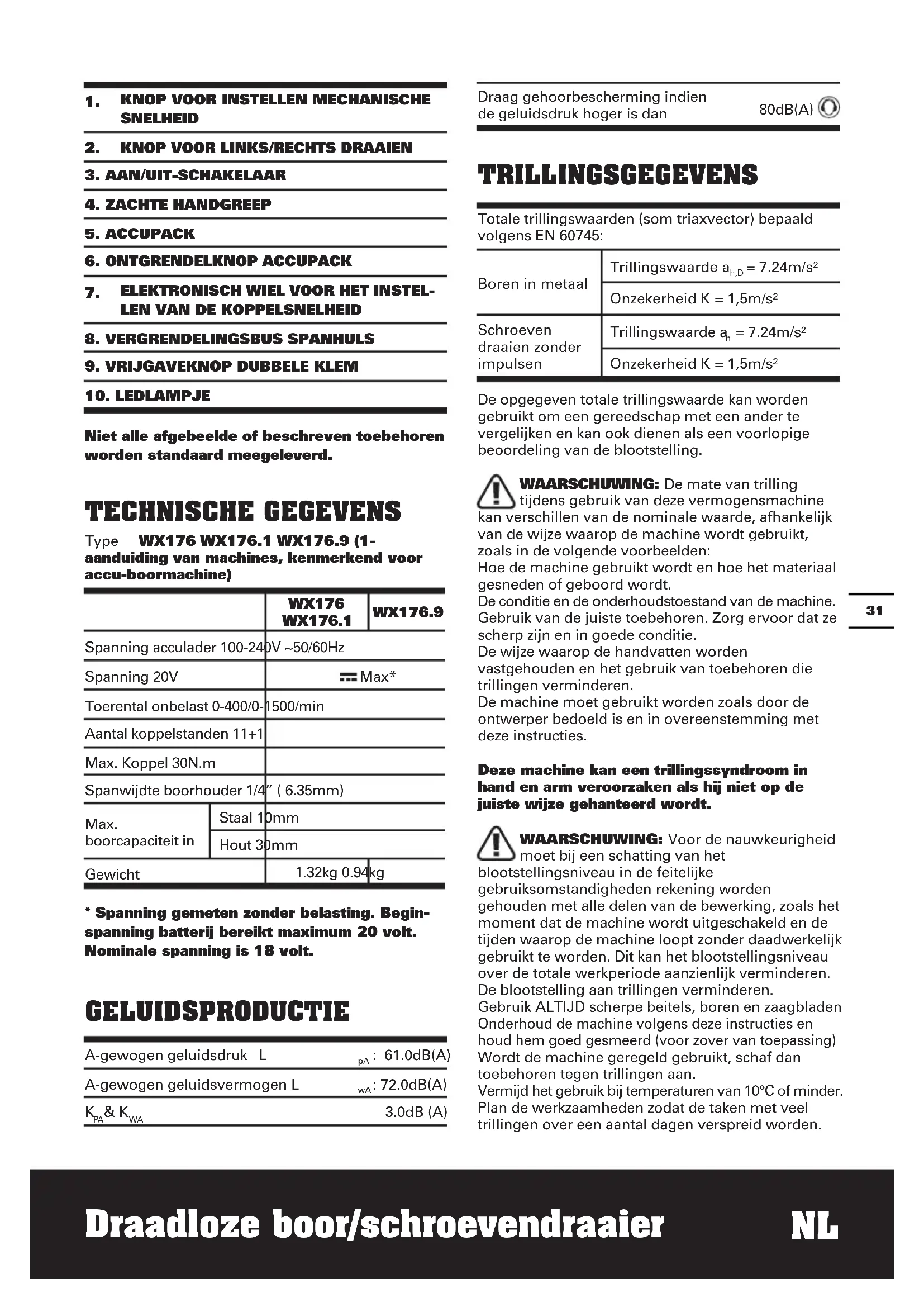

TECHNISCHE GEGEVENS

Type WX176 WX176.1 WX176.9 (1-aanduiding van machines, kenmerkend voor accu-boormachine)

		WX176WX176.1	WX176.9
Spanning acculader 100-240V ~50/60Hz
Spanning 20V		Max*
Toerental onbelast 0-400/0-1500/min
Aantal koppelstanden 11+1
Max. Koppel 30N.m
Spanwijdte boorhouder 1/4" (6.35mm)
Max.boorcapaciteit in	Staal 10mm
	Hout 30mm
Gewicht		1.32kg 0.94kg

* Spanning gemeten zonder belasting. Begin-spanning batterij bereikt maximum 20 volt. Nominale spanning is 18 volt.

GELUIDSPRODUCTIE

A-gewogen geluidsdruk L	_pA : 61.0dB(A)
A-gewogen geluidsvermogen L	_wA : 72.0dB(A)
K_PA & K_WA	3.0dB (A)

Draag gehoorbescherming indien de geluidsdruk hoger is dan

80dB(A)

TRILLINGSGEGEVENS

Totale trillingswaarden (som triaxvector) bepaald volgens EN 60745:

Boren in metaal	Trillingswaarde a_h,D = 7.24m/s^2
	Onzekerheid K = 1,5m/s2
Schroeven draaien zonder impulsen	Trillingswaarde a_h = 7.24m/s^2
	Onzekerheid K = 1,5m/s2

De opgegeven totale trillingswaarde kan worden gebruikt om een gereedschap met een ander te vergelijken en kan ook dienen als een voorlopige beoordeling van de blootstelling.

WAARSCHUWING: De mate van trilling tijdens gebruik van deze vermogensmachine

kan verschillen van de nominale waarde, afhankelijk van de wijze waarop de machine wordt gebruikt, zoals in de volgende voorbeelden:

Hoe de machine gebruikt wordt en hoe het materiaal gesneden of geboord wordt.

De conditie en de onderhoudstoestand van de machine. Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zijn en in goede conditie.

De wijze waarop de handvatten worden vastgehouden en het gebruik van toebehoren die trillingen verminderen.

De machine moet gebruikt worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies.

Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij niet op de juiste wijze gehanteerd wordt.

WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het

blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bewerking, zoals het moment dat de machine wordt uitgeschakeld en de tijden waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen. De blootstelling aan trillingen verminderen.

Gebruik ALTIJD scherpe beitels, boren en zaagbladen Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing) Wordt de machine geregeld gebruikt, schaf dan toebehoren tegen trillingen aan.

Vermijd het gebruik bij temperaturen van 10°C of minder. Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden.

TOEBEHOREN

	WX176	WX176.1	WX176.9
Accupack 1 1 /
Lader 1 1 /
16 st boorbitset (WA1115)	1 / 1
100 st boorbitset (WA1114)	/ 1 /

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft aangekocht. Kijk op de verpakking van accessoires voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

Aanbevolen grootte pilootgat voor schroeven

∅	3mm 3	5mm 4mm	4.5mm
	1.5mm	2mm 2.5mm	3mm

1. Gebruik de bij het gereedschap geleverde extra handgrepen. Controleverlies kan tot verwonding leiden.
2. Houd het gereedschap vast bij de geïsoleerde handvatten als u een actie onderneemt waarbij het priemende gereedschap in contact kan komen met verborgen kabels. Contact met een draad die onder stroom staat, zorgt ervoor dat de metalen delen van de machine ook onder stroom komen te staan, waardoor u een elektrische schok kunt krijgen.

1. Houd het elektrische gereedschap bij de geïsoleerde handgrepen vast tijdens het uitvoeren van werk op plaatsen waar het metaal in contact kan komen met verborgen kabels. Contact met een draad

die onder stroom staat, zorgt ervoor dat de metalen delen van de machine ook onder stroom komen te staan, waardoor u een elektrische schok kunt krijgen.

VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK

a) Batterijcellen en accupacks mogen niet gedemonteerd, geopend of vernietigd worden.
b) Sluit accupacks niet kort. Bewaar occupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden. Houd het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack kunnen verbinden. Kortgesloten contacten van accupacks kunnen brandwonden of brand veroorzaken.
c) Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accupacks niet bloot aan mechanische schokken.
e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.
f) Raadpleeg meteen een arts wanneer een batterij of accupack is ingeslikt.
g) Houd batterijcellen en accupacks schoon en droog.
h) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.
i) Accupacks moeten voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.
j) Laat accupacks niet langdurig opladen als ze niet worden gebruikt.
k) Na een lange opslagperiode kan het nodig zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie.
I) Accupacks presteren het best bij normale kamertemperatuur (20 °C ± 5 °C).
m) Wanneer u accupacks wegwerpt, dient u accupacks van verschillende elektrochemische systemen van elkaar afgezonderd te houden.
n) Laad alleen op met een lader met de technische gegevens van WORX. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd. Een lader voor één type accupack geschikt is kan een brandgevaar inhouden wanneer gebruikt met een ander type.
o) Gebruik geen accupack dat niet bedoeld is voor gebruik met deze apparatuur.

p) Houd accupacks buiten het bereik van kinderen.
q) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
r) Verwijder het batterijpakket uit de apparatuur als het niet in gebruik is.
s) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.

SYMBOLLEN

	Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen
	Waarschuwing
	Draag oorbescherming
	Draag oogbescherming
	Draag een stofmasker
	Niet blootstellen aan regen of water
	Niet verbranden
Li-lon
	Batterijen niet weggooien. Breng lege accu's naar een recyclecentrum of inzamelpunt voor chemisch afval bij u in de buurt.
	Draag beschermende handschoenen

	Grote koppel
	Kleine koppel
	Hout
	Metaal
	Hoge snelheid
	Lage snelheid
	Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt.Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.
	xINR18/65-y: Cilindrische lithiumionbatterijcellen met maximale diameter van 18mm en maximale hoogte van 65mm; “x” staat voor een aantal cellen dat in serie is aangesloten, blanco indien 1; “-y” staat voor een aantal cellen dat parallel is aangesloten, leeg indien 1

BEDIENINGSINSTRUCTIES

OPMERKING: Lees het instructieboekje aandachtig voor gebruik van het gereedschap.

GEBRUIK VOLGENS BESTEMMING

De machine is bedoeld om te boren (inclusief geleidegat) in hout, metal en plastic, alsook om bevestigingsmiddelen te plaatsen en verwijderen.

ASSEMBLAGE EN BEDIENING

ACTIE FIGUUR
VOOR GEBRUIK
De accu verwijderen	Zie Fig. A1
De batterij opladenMeer informatie vindt u in de handleiding van de oplader	Zie Fig. A2
De accu installeren Zie Fig. A3
ASSEMBLAGE
Het aanbrengen van bits Zie Fig. B
Het uitnemen van bits Zie Fig. C
BEDIENING
De dubbele klem draaien Zie Fig. D
VOOR/ACHTERWAARTSEROTATIE INSTELLENWAARSCHUWING:Verander nooit de draairichting terwijl de boormachine draait, wacht tot deze is gestopt!	Zie Fig. E1,E2, E3
KNOP VOOR INSTELLENMECHANISCHE SNELHEIDWAARSCHUWING: Omschade te vermijden, laat de klem altijd tot een volledige stop komen voordat u de tandwielen vervangt.	Zie Fig. F
De boor/schroevendraaier snelheid instellen	Zie Fig. G
AAN/UIT-SCHAKELAARWAARSCHUWING: Niet langdurig gebruiken met een lage snelheid vanwege de warmte die daardoor wordt gegenereerd.	Zie Fig. H

HET LED-LAMPJE GEBRUIKEN(Zie Fig. H)

WAARSCHUWING: Om de lamp in te schakelen, drukt u op de aan/uit-schakelaar en controleert u of de rotatiebesturing vooruit/achteruit in de positie rechts/links staat.

De led geeft ook de capaciteit van de batterij aan. Hij knippert als de batterij leegraakt.

Het gereedschap en de accu zijn voorzien van een beschermingssysteem. Als de LED-diode snel knippert en vervolgens uitgaat, sluit dit systeem de stroomtoevoer vanuit accu naar het gereedschap automatisch af, om zo de levensduur van de accu te verlengen. Het gereedschap komt tijdens het gebruik automatisch tot stilstand als het wordt blootgesteld aan een van de volgende omstandigheden:

• Overbelasting: Het gereedschap wordt gebruikt op een manier die afname van een abnormaal grote hoeveelheid stroom veroorzaakt. Laat in dit geval de trekker los en stop het gebruik van het gereedschap, dat de overbelasting veroorzaakte. Druk de trekker vervolgens in om het gereedschap weer op te starten.
• Oververhitting: In dit geval, d.w.z. als het gereedschap niet meer opstart, zijn het gereedschap en de accu oververhit. Laat het gereedschap en de accu afkoelen voordat u de trekker opnieuw indrukt.
• Lage accuspanning: De restcapaciteit van de accu is te laag en het gereedschap zal met deze accu niet meer functioneren. Neem de accu in dit geval uit het gereedschap en laad hem opnieuw op.

PROBLEEMOPLOSSINGEN

1. WAAROM SCHAKELT DE BOORMACHINE NIET IN ALS IK OP DE SCHAKELAAR DUW?

De knop voor het kiezen van de draairichting, bovenop de schakelaar, is vergrendeld. Zet de knop in de gewenste stand, druk de trekker in en de boor begint te draaien.

2. WAAROM STOPT DE BOORMACHINE VOORDAT DE SCHROEF HELEMAAL VASTZIT?

Controleer de positive van de Elektronische koppelaanpassende plaat. De Elektronische koppelaanpassende plaat (7) bevindt zich op het einde van de zachte handgreep. Stand 1 is de laagste koppel (schroevende kracht) en stand 11 is de hoogste koppel (schroevende kracht). De stand dient voor het boren. Schakel het elektronische wiel voor de koppelregeling in een hogere stand voor een beter resultaat.

Problemen met de oplaadtijden, zoals hierboven, en als u het accupack lange tijd niet gebruikt hebt, verkorten de werkduur van het accupack. Dit kan worden gecorrigeerd door het accupack een paar keer op te laden en weer leeg te laten lopen doordat u de zaag heeft gebruikt. Laad het accupack niet op bij temperaturen onder de 0°C (32°F) en boven de

45°C (113°F) aangezien dit een slecht effect heeft op de prestaties.

4. WAAROM KUNNEN ER GEEN BOREN IN DE ASHALS WORDEN INGEBRACHT?

Alleen zeshoekige 1/4" bits zullen in deze ashals kunnen worden ingebracht. We bevelen het gebruik van dezelfde boren/bits aan als die, die bij uw Switchdriver werden geleverd.

5. WAAROM WERKT DE BOOR NIET NA HET DRAAIEN AAN DE DUBBELE KLEM?

De boor kan alleen werken als de dubbele klem zich in de correcte positie bevindt, zoals afgebeeld op Afbeelding H. Als de dubbele klem in de correcte positive wordt gebracht, dan hoort u een "klik".

ONDERHOUD

Verwijder het accu uit het gereedschap voordat u aanpassingen of onderhoudswerkzaamheden uitvoert.

Uw gereedschap vereist geen smering of onderhoud.

Dit gereedschap bevat geen onderdelen die door de gebruiker dienen te worden onderhouden. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plaats. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof. Af en toe ziet u vonken in de ventilatiegleuven. Dit is normaal en zal uw gereedschap niet beschadigen.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen.

Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

CONFORMITEITVERKLARING

Wij,

PÓSITEC Germany GmbH

Verklaren dat het product,

Beschrijving WORX draadloze boor/ schroevendraaier

Type WX176 WX176.1 WX176.9 (1-aanduiding van machines, kenmerkend voor accu-boormachine)

Functie Boren/ Schroeven, moeren vastdraaien en losdraaien

Overeenkomt met de volgende richtlijnen:

2006/42/EC

2011/65/EU

2004/108/EC (vóór 2016/04/20)

2014/30/EU (vanaf 2016/04/20)

Normen voldoen aan,

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

De persoon die bevoegd is om het technische bestand te compileren,

Naam: Russell Nicholson

Adres: Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK

A# C E

Suzhou 2016/01/05

Allen Ding

Plaatsvervangend Chief Ingenieur,

Testen en Certificering

1. STEROWANIE DWOMA BIEGAMI
2.	STEROWANIE KIERUNKIEM OBROTÓWDO PRZODU/DO TYŁU
3.	WŁĄCZNIK/WYŁĄCZNIK
4.	MIĘKKA RĘKOJEŚĆ
5.	POJEMNIK BATERYJNY
6.	ZATRZASK POJEMNIKA BATERYJNEGO
7.	ELEKTRONICZNE POKRĘTŁO DOSTO-SOWANIA MOMENTU OBROTOWEGO
8.	TULEJA BLOKUJĄCA
9.	PRZYCISK ZWOLNIENIA UCHWYTU
10.	ŚWIATŁO LED
