BEDIENUNGSANLEITUNG WX176.9 WORX

Konrad-Adenauer-Ufer 37

50668 Köln

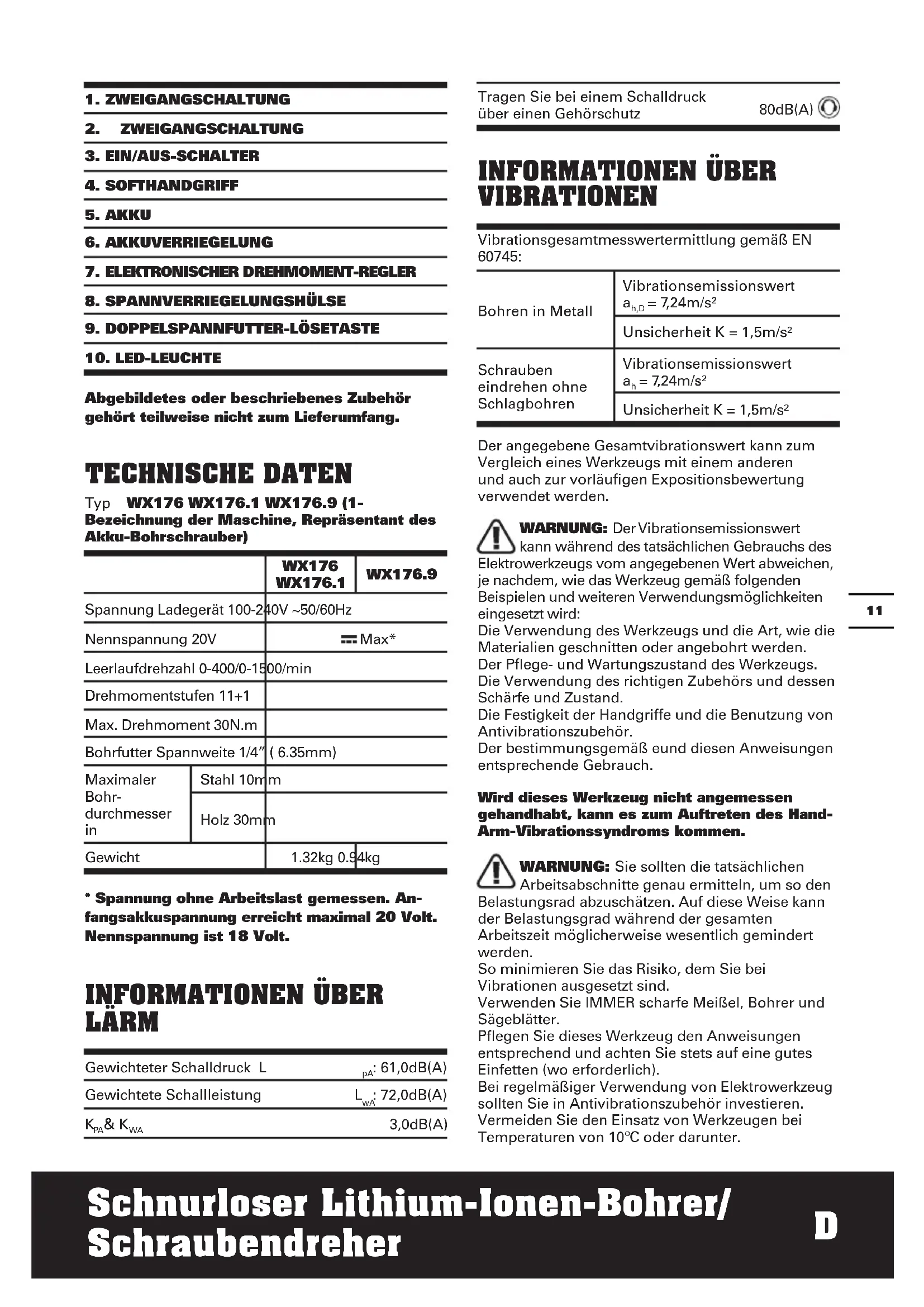

1. ZWEIGANGSCHALTUNG

2. ZWEIGANGSCHALTUNG

3. EIN/AUS-SCHALTER

4. SOFTHANDGRIFF

5. AKKU

6. AKKUVERRIEGELUNG

7. ELEKTRONISCHER DREHMOMENT-REGLER

8. SPANNVERRIEGELUNGSHÜLSE

9. DOPPELSPANNFUTTER-LÖSETASTE

10. LED-LEUCHTE

Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

TECHNISCHE DATEN

Typ WX176 WX176.1 WX176.9 (1-Bezeichnung der Maschine, Repräsentant des Akku-Bohrschrauber)

		WX176WX176.1	WX176.9
Spannung Ladegerät 100-240V ~50/60Hz
Nennspannung 20V		==Max*
Leerlaufdrehzahl 0-400/0-1500/min
Drehmomentstufen 11+1
Max. Drehmoment 30N.m
Bohrfutter Spannweite 1/4" (6.35mm)
Maximaler Bohr-durchmesser in	Stahl 10mm
	Holz 30mm
Gewicht		1.32kg 0.94kg

* Spannung ohne Arbeitslast gemessen. Anfangsakkuspannung erreicht maximal 20 Volt. Nennspannung ist 18 Volt.

INFORMATIONEN ÜBER LÄRM

Gewichteter Schalldruck L	_pA : 61,0dB(A)
Gewichtete Schallleistung	L_wA : 72,0dB(A)
K_PA & K_WA	3,0dB(A)

Tragen Sie bei einem Schalldruck über einen Gehörschutz

80dB(A)

INFORMATIONEN ÜBER VIBRATIONEN

Vibrationsgesamtmesswertermittlung gemäß EN 60745:

Bohren in Metall	Vibrationsemissionswert a_h,D = 7,24m/s^2
	Unsicherheit K = 1,5m/s2
Schraubeneindrehen ohne Schlagbohren	Vibrationsemissionswert a_h = 7,24m/s^2
	Unsicherheit K = 1,5m/s2

Der angegebene Gesamtvibrationswert kann zum Vergleich eines Werkzeugs mit einem anderen und auch zur vorläufigen Expositionsbewertung verwendet werden.

WARNUNG: Der Vibrationsemissionswert kann während des tatsächlichen Gebrauchs des

Elektrowerkzeugs vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgenden Beispielen und weiteren Verwendungsmöglichkeiten eingesetzt wird:

Die Verwendung des Werkzeugs und die Art, wie die Materialien geschnitten oder angebohrt werden.

Der Pflege- und Wartungszustand des Werkzeugs.

Die Verwendung des richtigen Zubehörs und dessen Schärfe und Zustand.

Die Festigkeit der Handgriffe und die Benutzung von Antivibrationszubehör.

Der bestimmungsgemäß eund diesen Anweisungen entsprechende Gebrauch.

Wird dieses Werkzeug nicht angemessen gehandhabt, kann es zum Auftreten des Hand-Arm-Vibrationssyndroms kommen.

WARNUNG: Sie sollten die tatsächlichen

Arbeitsabschnitte genau ermitteln, um so den

Belastungsrad abzuschätzen. Auf diese Weise kann der Belastungsgrad während der gesamten

Arbeitszeit möglicherweise wesentlich gemindert werden.

So minimieren Sie das Risiko, dem Sie bei

Vibrationen ausgesetzt sind.

Verwenden Sie IMMER scharfe Meißel, Bohrer und Sägeblätter.

Pflegen Sie dieses Werkzeug den Anweisungen entsprechend und achten Sie stets auf eine gutes Einfetten (wo erforderlich).

Bei regelmäßiger Verwendung von Elektrowerkzeug sollten Sie in Antivibrationszubehör investieren.

Vermeiden Sie den Einsatz von Werkzeugen bei

Temperaturen von 10°C oder darunter.

Erstellen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen.

ZUBEHÖRTEILE

	WX176	WX176.1	WX176.9
Batteriepack 1 1 /
Ladegerät 1 1 /
16-teiliges Bohrerset (WA1115)	1 / 1
100-teiliges Bohrerset (WA1114)	/ 1 /

Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.

Empfohlene Größe für Schrauben-Vorbohrung

∅	3mm 3	5mm 4mm	4.5mm
	1.5mm	2mm 2.5mm	3mm

ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR AKKU- BOHRMASCHINEN

1. Benutzen Sie mit dem Gerät gelieferte Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen.
2. Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

SICHERHEITSWARNUNG SCHRAUBENDREHER

1. Halten Sie das Elektrowerkzeug bei allen Einsätzen, bei denen es verborgene elektrische Leitungen berühren könnte, an den isolierten Griffflächen. Kontakt mit einer spannungsführenden Leitung setzt auch Metallteile des Elektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag.

SICHERHEIT HINWEISE FÜR AKKUPACK

a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder zerdrücken.
b) Akkupack nicht kurzschließen. Akkupacks nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschließen oder durch andere leitfähige Materialien kurzgeschlossen werden könnten. Bei Nichtverwendung des Akkupacks ist dieses von Metallgegenständen fernzuhalten, wie etwa Büroklammern, Münzen, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, wo sich die Batterieklemmen berühren könnten. Das Kurzschließen der Batterieklemmen kann Verbrennungen bzw. einen Brand verursachen.

c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden.
d) Akkupack nicht mechanischen Stößen aussetzen.
e) Im Fall, dass Flüssigkeit aus dem Akku austritt, darf diese nicht in Kontakt mit der Haut oder den Augen kommen. Sollte dies dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spülen und einen Arzt aufsuchen.
f) Beim Verschlucken einer Zelle oder eines Akkupacks muss sofort ein Arzt herangezogen werden.
g) Akkupack sauber und trocken halten.
h) Sollten die Klemmen des Akkupacks schmutzig werden, diese mit einem sauberen, trockenen Tuch abwischen.
i) Akkupack muss vor Gebrauch aufgeladen werden. Immer dieses Anweisungen beachten und den korrekten Ladevorgang ausführen.
j) Akkupack bei Nichtverwendung nicht längere Zeit aufladen lassen.
k) Nach längerer Lagerung des Gerätes ist es eventuell notwendig, die Zellen oder das Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten.
I) Akkupacks funktionieren bei normaler Zimmertemperatur (20 °C ± 5 °C) am besten.

m) Beim Entsorgen von Akkupacks sollten Akkupacks mit verschiedenen elektrochemischen Systemen voneinander getrennt gehalten werden.
n) Nur mit dem von WORX bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist. Ein Ladegerät, das für eine bestimmte Art von Akkupackgeeignet ist, kann bei Verwendung mit einem anderen Akkupack eine Brandgefahr darstellen.
o) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist.
p) Akkupacks von Kindern fernhalten.
q) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren.
r) Den Akku bei Nichtverwendung aus dem Gerät nehmen.
s) Ordnungsgemäß entsorgen.

SYMBOLE

	Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitung durchlesen
	Warnung
	Tragen Sie einen Gehörschutz
	Tragen Sie eine Schutzbrille
	Tragen Sie eine Staubmaske
	Vor Regen und Feuchtigkeit schützen
	Nicht verbrennen
	Schutzhandschuhe tragen

	Akku nicht in den Haushaltsmüll geben. Bringen Sie den leeren Akku zu Ihrer lokalen Sammel- oder Recyclingstelle.
	Hohes Drehmoment
	Niedriges Drehmoment
	Holz
	Metall
	Hohe Drehzahl
	Niedrige Drehzahl
	Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.
	xINR18/65-y: Zylindrische Lithium-lonen-Akkuzellen mit einem max. Durchmesser von 18 mm und einer Höhe von 65 mm, “x” ist die Zahl der in Reihe geschalteten Zellen, wenn leer = 1; “-y” ist die die Zahl der parallel geschalteten Zellen, wenn leer = 1.

HINWEISE ZUM BETRIEB

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig n.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Die Maschine ist zum Bohren (einschließlich Vorbohrlöchern) in Holz, Metall und Kunststoff sowie zum Einschrauben und Entfernen von Befestigungselementen vorgesehen.

MONTAGE UND BEDIENUNG

MASSNAHME ABBILDUNG
VOR INBETRIEBNAHME
Entnehmen des Akkupacks	Siehe Bild A1
Aufladen des AkkusWeitere Details finden Sie im Handbuch des Ladegeräts	Siehe Bild A2
Einsetzen des Akkupacks Siehe Bild A3
MONTAGE
Einsetzen von Bits Siehe Bild B
Entfernen von Bits Siehe Bild C
BETRIEB
Drehen des Doppelspannfutters Siehe Bild D
Vorwärts-/Rückwärts-RotationssteuerungWARNUNG:ÄndernSie die Arbeitsrichtung niemals bei laufendem Bohrer.Warten Sie, bis der Bohrer steht!	Siehe Bild E1,E2, E3
Zweistufige GangschaltungWARNUNG:UmGetriebeschäden zu vermeiden, warten Sie stets, bis das Spannfutter vollständig zum Stillstand gekommen ist, bevor Sie die Gänge wechseln.	Siehe Bild F
Bohren/SchraubenDrehmomenteinstellung	Siehe Bild G
EIN/AUS-SCHALTERWARNUNG:Nicht über längere Zeiträume bei niedriger Geschwindigkeit betreiben, dabei kann es zu großer Hitzeentwicklung im Geräteinneren kommen.	Siehe Bild H

NUTZUNG DER LED-ANZEIGE(Siehe Bild H)

WARNUNG: Zum Einschalten der Lampe Ein-/Ausschalter drücken und sicherstellen, sich Vorlauf/Rücklauf-Drehregler in rechter/ Position befindet.

Die LED informiert Sie auch über den Energiestand des Akkus. Bei niedrigem Energiestand blinkt die LED. Das Werkzeug und der Akku sind mit einem Schutzsystem ausgestattet. Wenn die LED-Anzeige schnell blinkt und dann erlischt, schaltet das Werkzeug die Stromversorgung zum Werkzeug automatisch ab, um die Batteriedauer zu verlängern. Das Werkzeug wird beim Betrieb automatisch stoppen, wenn das Werkzeug und/oder der Akku wie folgt beansprucht werden:

• Überlastet: Das Werkzeug wird so betrieben, dass es ungewöhnlich viel Strom verbraucht. Lassen Sie in diesem Fall den Auslöseschalter los, der zum Überlasten des Werkzeugs geführt hat. Anschließend können Sie den Auslöseschalter drücken, um erneut zu starten.
• Überhitzt: Wenn das Werkzeug unter dem zuvor genannten Zustand nicht startet, sind das Werkzeug und der Akku überhitzt. Lassen Sie in diesem Fall das Werkzeug und den Akku abkühlen, bevor Sie den Auslöserschalter erneut drücken.
• Niedrige Batteriespannung: Die verbleibende Batteriespannung ist zu niedrig und das Werkzeug funktioniert nicht. In diesem Fall müssen Sie den Akku entnehmen und aufladen.

PROBLEMBEHEBUNG

1. WARUM LÄSST SICH DIE BOHRMASCHINE BEIM DRÜCKEN DES SCHALTERS NICHT EINSCHALTEN?

Der Drehrichtungsschalter (Vorwärts/Rückwärts) befindet sich in der Verriegelungsposition. Entsperren Sie den Schalter, indem die gewünschte Drehrichtung einstellen. Beim Drücken des Schalters fängt die Bohrmaschine an, sich zu drehen.

2. DER BOHRER STOPPT, EHE DIE SCHRAUBE RICHTIG FESTGEZOGEN IST. WARUM?

Überprüfen Sie die Drehmoment-Position des elektronischen Drehmoment-Reglers. Suchen Sie den elektronischen Drehmoment-Regler (7) am Ende des weichen Griffes. Position 1 ist die Einstellung für das niedrigste Drehmoment (zum Schrauben eindrehen); Position 11 die für das höchste Drehmoment (zum Schrauben eindrehen). Position wird zum Bohren verwendet. Stellen Sie den elektronischen Drehmoment-Regler in eine höhere Position, um ein besseres Ergebnis zu erzielen.

3. GRÜNDE FÜR UNTERSCHIEDLICHE EINSATZZEITEN

Probleme beim Laden oder längere Zeiten des Nichtgebrauchs können die Einsatzzeit des Akkus beträchtlich herabsetzen. Nach mehreren

Lade- und Entladevorgängen wird der Akku seine volle Leistung wieder erreichen. Harte Einsatzbedingungen wie z. B. das Eindrehen großer Schrauben in hartes Holz verbrauchen mehr Energie als weniger schwere Arbeiten. Laden Sie den Akku nicht bei Temperaturen unter 0°C (32°F) bzw. über 45°C (113°F); andernfalls wird die Leistung beeinträchtigt.

4. WARUM KÖNNEN KEINE BOHRER IN DIE SPANNZANGE EINGESETZT WERDEN?

Nur 1/4" Zoll Innensechskantbits können in dieser Spannzange verwendet werden. Wir empfehlen, dass Sie die Bohrer/Bits verwenden, die mit Ihrem Akku-Bohrschrauber geliefert wurden.

5. WARUM FUNKTIONIERT DER BOHRER NICHT, NACHDEM DAS DOPPELSPANNFUTTER GEDREHT WURDE?

Der Bohrer funktioniert nur, wenn das Doppelspannfutter in der richtigen Position ist, dargestellt in Abb. H. Wenn das Doppelspannfutter die ordnungsgemäße Position erreicht, hören Sie ein "Klickgeräusch".

WARTUNG

Entfernen Sie das Akkupack aus dem Werkzeug, bevor Sie Einstellungs-, Service- oder Wartungsarbeiten durchführen.

Ihr Werkzeug benötigt keine zusätzliche Schmierung oder Wartung.

Es gibt keine vom Anwender zu wartenden Teile in diesem Elektrowerkzeug. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie dafür, dass bei staubigen Arbeiten die Lüftungsöffnungen frei sind. Halten Sie alle Bedienelemente staubfrei. Gelegentlich sind durch die Lüftungsschlitze hindurch Funken zu sehen. Dies ist normal und wird Ihr Werkzeug nicht beschädigen.

UMWELTSCHUTZ

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer

Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.

KONFORMITÄTSERKLÄRUNG

Wir,

POSITEC Germany GmbH

Konrad-Adenauer-Ufer 37

50668 Köln

Erklären hiermit, dass unser Produkt,

Beschreibung WORX Akku- Bohrschrauber

Type WX176 WX176.1 WX176.9 (1- Bezeichnung der Maschine, Repräsentant des Akku-Bohrschraubers)

Funktionen Bohren/ Festziehen und Lösen von Schrauben, Muttern

Den Bestimmungen der folgenden Richtlinien entspricht:

2006/42/EC

2011/65/EU

2004/108/EC (vor 2016/04/20)

2014/30/EU (seit 2016/04/20)

Werte nach

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Zur Kompilierung der technischen Datei ermächtigte Person,

Name Russell Nicholson

Anschrift Positec Power Tools (Europe)Ltd, PO Box 152, Leeds, LS10 9DS, UK

A# C E

Suzhou 2016/01/05

Allen Ding

Stellvertretender Chefingenieur,

Prüfung und Zertifizierung
