MANUAL DE UTILIZARE WX176.9 WORX

Nu toate accesoriiile illustrate sau descrise sunt incluse în livrarea standard.

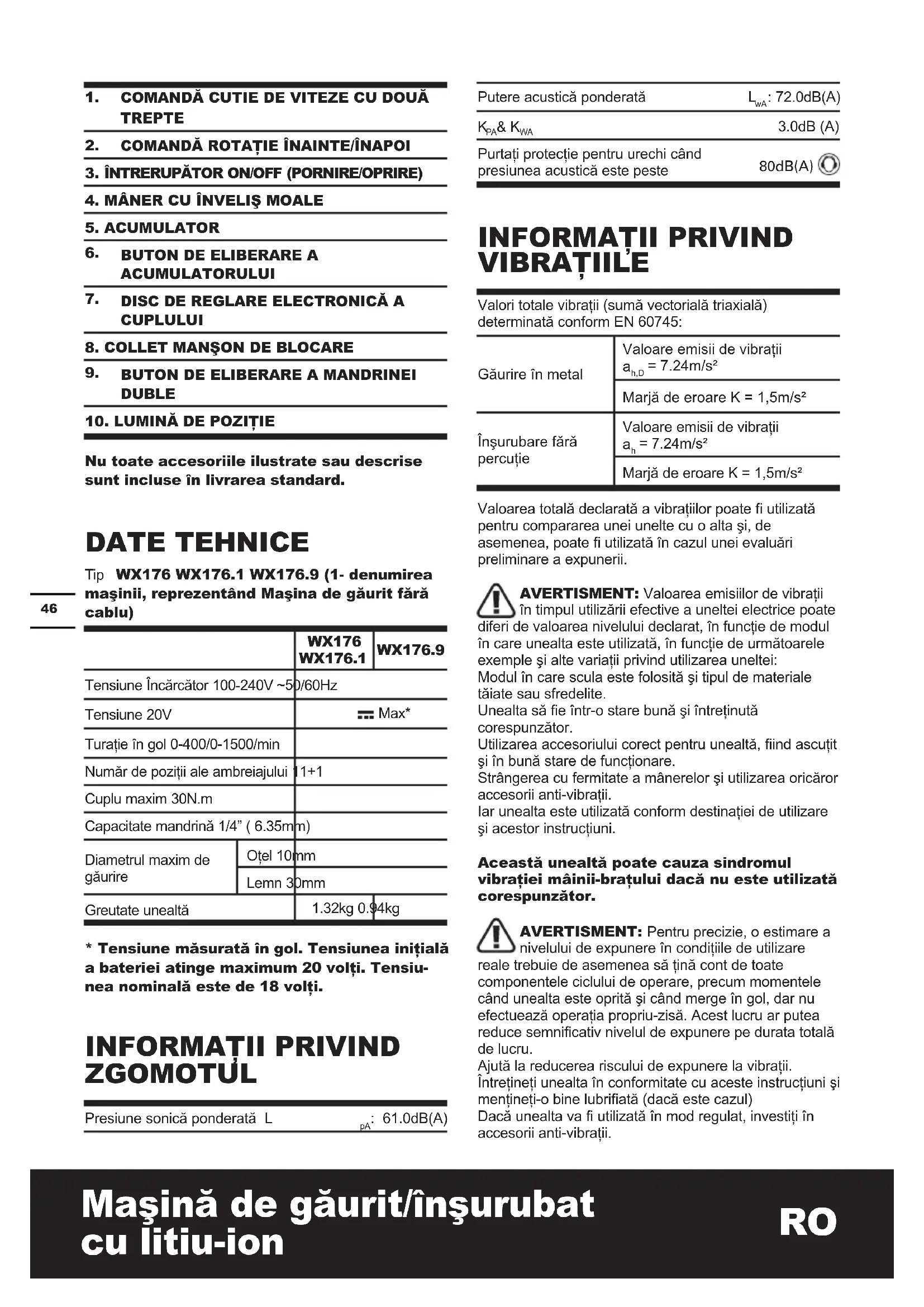

DATE TEHNICE

Tip WX176 WX176.1 WX176.9 (1- denumirea maşinii, reprezentând Maşina de găurit fără cablu)

		WX176WX176.1	WX176.9
Tensiune Încărcător 100-240V ~50/60Hz
Tensiune 20V		Max*
Turație în gol 0-400/0-1500/min
Număr de poziții ale ambreiajului 11+1
Cuplu maxim 30N.m
Capacitate mandrină 1/4" ( 6.35mm)
Diametrul maxim de găurire	Oțel 10mm
	Lemn 30mm
Greutate unealtă		1.32kg 0.94kg

* Tensiune măsurată în gol. Tensiunea inițială a bateriei atinge maximum 20 volți. Tensiunea nominală este de 18 volți.

INFORMATII PRIVIND ZGOMOTUL

Presiune sonică ponderată L _pA : 61.0dB(A)

Putere acustică ponderată	L_WA : 72.0dB(A)
K_PA & K_WA	3.0dB (A)
Purtați protectie pentru urechi când presiunea acustică este peste	80dB(A) [IMAGE]

INFORMATII PRIVIND VIBRATIILE

Valori totale vibrații (sumă vectorială triaxială) determinată conform EN 60745:

Găurire în metal	Valoare emisii de vibrații a_h,D = 7.24m/s^2
	Marjă de eroare K = 1,5m/s^2
Înșurubare fără percuție	Valoare emisii de vibrații a_h = 7.24m/s^2
	Marjă de eroare K = 1,5m/s^2

Valoarea totală declarată a vibrațiilor poate fi utilizată pentru compararea unei unelte cu o alta și, de asemenea, poate fi utilizată în cazul unei evaluări preliminare a expunerii.

AVERTISMENT: Valoarea emisiilor de vibrații în timpul utilizării effective a uneltei electrice poate diferi de valoarea nivelului declarat, în funcție de modul în care unealta este utilizată, în funcție de următoarele exemple și alte variații privind utilizarea uneltei: Modul în care scula este folosită și tipul de materiale tăiate sau sfredelite.

Unealta să fie într-o stare bună și întreținută corespunzător.

Utilizarea accesoriiului corect pentru unealtă, fiind ascuțit și în bună stare de funcționare.

Strângerea cu fermitate a mânerelor și utilizarea oricăror accesorii anti-vibrății.

lar unealta este utilizată conform destinației de utilizare și acestor instrucțiuni.

Această unealtă poate cauza sindromul vibrației mâinii-brațului dacă nu este utilizată corespunzător.

AVERTISMENT: Pentru precizie, o estimare a nivelului de expunere în condițiile de utilizare reale trebuie de asemenea să țină cont de toate componentele ciclului de operare, precum momentele când unealta este oprită și când merge în gol, dar nu efectuează operația propriu-zisă. Acest lucru ar putea reduce semnificativ nivelul de expunere pe durata totală de lucru.

Ajută la reducerea riscului de expunere la vibrații. Întrețineți unealta în conformitate cu aceste instrucțiuni și mentineti-o bine lubrifiată (dacă este cazul)

Dacă unealta va fi utilizată în mod regulat, investiți în accesorii anti-vibrații.

Evitați utilizarea uneltelor la temperaturi de 10°C sau mai puțin. Planificați-vă lucrul pentru a desfășura utilizarea uneltelor cu nivel ridicat de vibrații de-a lungul mai multor zile.

ACCESORII

	WX176	WX176.1	WX176.9
Acumulator 1 1 /
Încărcător 1 1 /
Set de 16 burghie (WA1115)	1 / 1
Set de 100 de burghie (WA1114)	/ 1 /

Vă recomandăm să achiziționați accesoriiile de la același magazin de la care ați cumpărat unealta. Consultați ambalajul accesoriiului pentru detalii suplimentare. Personalul din magazin vă poate oferi asistență și sfaturi.

Diametru recomandat pentru gaura de ghidare a şuruburilor

∅	3mm 3	5mm 4mm	4.5mm
	1.5mm	2mm 2.5mm	3mm

1. Folosiți mânerul(ele) auxiliar(e), dacă este/sunt furnizat(e) cu unealta. Pierderea controlului poate duce la răniri.
2. Tineți unealta electrică de suprafețele de prindere izolate atunci când efectuați o operațiune în care accesoriiul de tăiere poate intra în contact cu fire ascunse. Accesoriiul de debitare care intră în contact cu un cablu sub tensiune poate descoperi părțile metalice ale acestuia și poate provoca electrocutarea operatorului.

AVERTISMENTE PRIVIND SIGURANTA PENTRU ŞURUBELNITĂ

1. Prindeți scula electrică de mânerele izolate atunci când executați operații în cursul cărora dispozitivul de fixare poate atinge conductori ascunși. Contactul dintre dispozitivul de fixare și un conductor electric aflat sub tensiune poate pune sub tensiune componentele metalice ale sculei electrice și electrocuta utilizatorul.

AVERTISMENTE PRIVIND SIGURANTA PENTRU ACUMULATOR

a) Nu demontați, deschideți sau rupeți elementele sau accumulatorul.
b) Nu scurtcircuitați un accumulator. Nu depozitați acumulatoarele la întâmplare într-o cutie sau într-un sertar unde s-ar putea scurtcircuita între ele sau prin materiale conductoare. Când bateria nu este în uz, țineți-o la distanță de alte obiecte metalice, cum sunt agrafele pentru hârtie, monede, cuie, șuruburi sau alte obiecte metalice mici, care pot crea contact între bornele aceasteia. Scurtcircuitarea bornelor bateriei poate cauza arsuri sau incendii.

c) Nu expuneți acumulatorul la căldură sau foc. Evitați depozitarea în lumina directă a soarelui.

d) Nu supuneți acumulatorul la şocuri mecanice.

e) În cazul scurgerii accumulatorului, aveți grijă ca lichidul să nu intre în contact cu pielea sau ochii. În cazul contactului, spălați zona afectată cu apă din belşug și solicitați asistență medicală.

f) Consultați medicul imediat dacă ați înghițit un element sau un accumulator.

g) Mentineți acumulatorul curat și uscat.

h) Ştergeți terminalele accumulatorului cu o cârpă curată și uscată dacă se murdăresc.

i) Acumulatorul trebuie încărcat înainte de utilizare. Consultați întotdeauna aceste instrucțiuni și utilizați procedura de încărcare corectă.

j) Nu încărcați acumulatorul atunci când nu îl utilizati.

k) După perioade extinse de depozitare, ar putea fi necesară încărcarea și descărcarea accumulatorului de mai multe ori pentru a obține performanțe maxime.

I) Acumulatorul oferă cele mai bune performante când este operat la temperatura normală a camerei (20°C ± 5°C).

m) Când depuneți la deșeuri acumulatorii,

păstrați separat accumulatorii unor sisteme electrochimice diferite.

n) Reîncărcați folosind doar încărcătorul specificat de WORX. Nu utilizați alt încărcător decât cel prevăzut în mod specific pentru a fi utilizat împreună cu acest echipament. Un încărcător potrivit pentru un tip de cartuș de accumulatori poate provoca riscul incendierii dacă este folosit pentru un alt tip de cartuș de accumulatori.
o) Nu utilizati acumulatoare care nu sunt concepute pentru a fi utilizate cu acest echipament.
p) Nu lăsați accumulatorul la îndemâna copiilor.
q) Păstrați documentația originală a produsului pentru consultări ulterioare.
r) Îndepărtați acumulatorul din echipament atunci când nu îl utilizati.
s) Eliminați accumulatorul în mod corespunzător.

SIMBOLURI

	Pentru a reduce riscul de accidentări, utilizatorul trebuie să citească manualul de instrucțiuni
	Avertisment
	Purtați echipament de protecție pentru urechi
	Purtați echipament de protecție pentru ochi
	Purtați mască de protecție contra prafului
	Nu expuneți la ploaie sau apă
	Nu ardeți
	Purtați mănuși de protecție

Li-lon	Nu aruncați acumulatorii. Returnațiacumulatorii consumați la punctul localde colectare sau reciclare
	Cuplu mare
	Cuplu mic
	Lemn
	Metal
	Turație mare
	Turație joasă
	Produsele electrice nu trebuie depusela deșeuri împreună cu gunoiulmenajer. Vă rugăm să depunețiprodusele electrice la unitățile dereciclare existente. Consultați-vă cuautoritățile locale sau cu distribuitorulpentru sfaturi privind reciclarea
	xINR18/65-y: Celule cilindrice deacumulator cu litiu-ion, cu diametrulmaxim de 18 mm și înălțimea maximăde 65 mm; „x” reprezintă numărul decelule conectate în serie, gol în cazulunei (1) celule; „-y” reprezintă numărulde celule conectate în paralel, gol încazul unei (1) celule.

INSTRUCTIUNI DE UTILIZARE

NOTĂ: Înainte de a utiliza unealta, citiți cu atenție manualul de instrucțiuni.

DESTINATIA DE UTILIZARE

Maşina este destinată operaşiunilor de găurire (inclusiv gaura de ghidare) în lemn, metal și plastic, precum și pentru operaşiunile de înşurubare și dezşurubare şuruburi.

ASAMBLARE ŞI OPERARE

ACTIUNE FIGURA
ÎNAINTE DE OPERAȚIUNEA PROPRIU-ZISĂ
Scoaterea accumulatorului	Consultați Fig. A1
Încărcarea accumulatorului Mai multe detalii în Manualul încărcătorului	Consultați Fig. A2
Instalarea accumulatorului	Consultați Fig. A3
ASAMBLARE
Introducerea burghielor Consultați Fig.	B
Scoaterea burghielor Consultați Fig. C
OPERATIUNE
Rotirea mandrinei duble Consultați Fig.	D
COMANDA ROTATIEI NORMALE/INVERSE AVERTISMENT: Nu modificați niciodată direcția de rotație în timpul rotirii mandrinei, așteptați până la oprirea acesteia!	Consultați Fig. E1, E2, E3
COMANDĂ CUTIE DE VITEZE CU DOUĂ TREPTE AVERTISMENT: Pentru a preveni deteriorarea angrenajului, înainte de a schimba treapta de viteză, așteptași oprirea completă a mandrinei.	Consultați Fig. F
Setarea cuplului pentru găurire/ înșurubare	Consultați Fig. G
ÎNTRERUPĂTOR ON/OFF (PORNIRE/OPRIRE) AVERTISMENT: Nu operați perioade îndelungate la viteză joasă deoarece se va produce căldură în exces la nivel intern.	Consultați Fig. H

UTILIZAREA LUMINII CU LED(Consultați Fig. H)

AVERTISMENT: Pentru a aprinde lumina, apăsați comutatorul On/Off (Pornire/Oprire) și ați-vă că butonul pentru rotație înainte/înapoi este ția dreaptă/stângă.

Indicatorul LED este un indicator de capacitate a accumulatorului și va lumina intermitent la reducerea capacității.

Mașina și accumulatorul sunt prevăzute cu un sistem de protecție. Când ledul luminează intermitent rapid și se stinge, sistemul va opri automat alimentarea mașinii pentru a extinde durata de viață a accumulatorului. Mașina se va opri automat în timpul funcționării atunci când mașina și/sau accumulatorul se află în situația următoare:

• Suprasarcină: Mașina este operată într-un mod care consumă o cantitate neobișnuit de ridicată de curent. În acest caz, eliberați butonul declanșator de pe mașină și opriți aplicația care a dus la suprasolicitarea mașinii. Apoi, trageți din nou butonul declanșator pentru a reporni.
• Supraîncălzire: În situația de mai sus, dacă mașina nu pornește, înseamnă că mașina și accumulatorul sunt supraîncălzite. În această situație, lăsați mașina și accumulatorul să se răcească înainte de a trage butonul declanșator din nou.
• Tensiune redusă acumulator: Capacitatea rămasă a accumulatorului este prea redusă, iar mașina nu va opera. În acest caz, scoateți acumulatorul și reîncărcați-l.

SOLUȚII LA PROBLEME

1. DE CE NU PORNEŞTE MAŞINA DE GÄURIT CÂND APĂSATI COMUTATORUL?

Butonul de rotire înainte/înapoi, care se află deasupra butonului declanșator, este poziționat în funcția de blocare. Deblocați butonul pentru rotație înainte/înapoi așezându-l în poziția de rotație necesară. Apăsați butonul declanșator, iar burghiul va începe să se învârtă.

2. MAŞINA DE GÄURIT SE OPREŞTE İNAINTE CA ŞURUBUL SÄ FIE STRÂNS COMPLET. DE CE?

Verificați poziția discului de reglare electronică a cuplului. Discul de reglare electronică a cuplului (7) se găsetțe la capătul mânerului din material moale. Poziția 1 este cel mai mic cuplu de strângere (forța de înșurubare), iar poziția 11 este cel mai mare cuplu de strângere (forța de înșurubare). Poziția este pentru operarea mașinii de găurit. Rotiți discul de reglare electronică a cuplului într-o poziție numerotată cu o cifră mai mare pentru a obține un rezultat mai bun.

3. MOTIVE PENTRU TIMPI DE LUCRU DIFERITI AI ACUMULATORULUI

Problemele privind timpul de încărcare, conform specificațiilor de mai sus, și neutilizarea acumulatorului o perioadă îndelungată vor reduce timpul de operare al acumulatorului. Acest lucru poate fi corectat după

mai multe operații de încărcare și descărcare prin încărcarea și operarea mașinii de găurit. Condițiile de lucru difficile, precum înșurubarea șuruburilor mari în lemn dur, vor consuma acumulatorul mai repede decât în condiții de lucru ușoare. Nu reîncărcați acumulatorul la sub 0°C (32°F) și peste 45°C (113°F) deoarece acest lucru va afecta performanța acumulatorului.

4. DE CE NU SE POTRIVESTE COADA BURGHIELOR ÎN ACEASTĂ MANDRINĂ?

Această mandrină acceptă numai burghie cu coadă hexagonală de 1/4". De aceea, noi vă recomandăm să utilizați numai burghie/vârfuri ca cele furnizate împreună cu mașina această specială.

5. DE CE NU SE ROTEŞTE BURGHIUL DUPĂ CE AM ROTIT MANDRINA DUBLĂ?

Burghiul se roteşte numai atunci când mandrina dublă este în poziția corectă, vezi fig. H. Atunci când mandrina dublă ajunge în poziția corectă, se aude un "clic".

ÎNTRETINERE

Scoateți acumulatorul din unealtă înainte de a efectua orice ajustări, operațiuni de service sau întreținere.

Unealta dumneavoastră nu necesită lubrifiere sau întreținere suplimentară.

Interiorul uneltei electrice nu conține piese care pot fi depanate de către utilizator. Nu utilizați niciodată apă sau agenți chimici de curățare pentru curățarea uneltei electrice. Ștergeți unealta cu o cârpă uscată. Depozitați întotdeauna unealta într-un loc uscat. Mențineți fantele de aerisire a motorului curate. Feriți de praf toate comenzile de lucru. Ocazional, puteți observa scântei prin fantele de aerisire. Acest lucru este normal și nu va defecta unealta electrică.

PROTECTIA MEDIULUI

Produsele electrice nu trebuie depuse la deşeuri împreună cu gunoiul menajer. Vă rugăm să depuneți produsele electrice la unitățile de

reciclare existente. Consultați-vă cu autoritățile locale sau cu distribuitorul pentru sfaturi privind reciclarea.

DECLARATIE DE CONFORMITATE

Subsemnații,

POSITEC Germany GmbH

Declarăm că produsul,

Descriere Maşină de găurit/înşurubat cu acumulator litiu-ion WORX

Tip WX176 WX176.1 WX176.9 (1- denumirea maşinii, reprezentând Maşina de găurit fără cablu)

Functie Găurire/ Strângerea și slăbirea şuruburilor, piulițelor

Respectă următoarele Directive:

2006/42/EC

2011/65/EU

2004/108/EC (înainte de 2016/04/20)

2014/30/EU (din 2016/04/20)

Se conformează standardelor

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Persoana responsabilă pentru elaborarea fișei tehnice,

Nume Russell Nicholson

Adresa Positec Power Tools (Europe)Ltd,

Manipulați cu grijă. În caz de deteriorare a ambalajului de transport, nu solicitați și nu transportați.

Aparitie pericol de incendiu.

Informații detaliate puteți obține la numărul de telefon :[phone]
