NÁVOD NA OBSLUHU HWN850 SAMSUNG

PRACOVNÍKOVI. UPOZORNENIE RIZIKO ÚRAZU ELEKTRICKÝM PRÚDOM. NEOTVÁRAJTE!Tento symbol označuje, že vo vnútri je vysoké napätie. Akýkoľvek kontakt svnútornými súčasťami tohto produktu je nebezpečný.Tento symbol znamená, že kproduktu je priložená dôležitá literatúra oprevádzke a údržbe.Produkt triedy II: Tento symbol znamená, že sa nevyžaduje ochranné elektrické uzemnenie.Sieťové napätie (AC): Tento symbol znamená, že menovité napätie je označné symbolom Sieťové napätie (AC).Striedavé napätie (DC): Tento symbol znamená, že menovité napätie je označné symbolom Striedavé napätie (DC).Upozornenie, pred používaním si naštudujte pokyny: Tento symbol inštruuje používateľa, aby si naštudoval ďalšie bezpečnostné pokyny v používateľskej príručke. VÝSTRAHA

• Toto zariadenie musí byť pripojené k striedavému napätiu s ochranným uzemňovacím vodičom.

• Pre odpojenie zariadenia od elektrickej siete musíte najskôr vytiahnuť koncovku z elektrickej zásuvky, aby s ňou bolo možné manipulovať.

• Tento prístroj nevystavuje pádu ani obliatiu. Na prístroj neumiestňujte predmety naplnené tekutinami, ako sú napríklad vázy.

• Ak chcete tento prístroj úplne vypnúť, musíte zo zásuvky vytiahnuť sieťovú zástrčku. Preto musí byť sieťová zástrčka ľahko a kedykoľvek prístupná.SLK - iii BEZPEČNOSTNÉ OPATRENIA

1. Uistite sa, že prívod striedavého prúdu vo

vašej domácnosti zodpovedá požiadavkám na napájanie, ktoré sú uvedené na identikačnom štítku na spodnej strane produktu. Produkt nainštalujte horizontálne na vhodnú základňu (nábytok), s dostatočným priestorom pre ventiláciu 7 – 10 cm. Ubezpečte sa, že ventilačné otvory nie sú prikryté. Jednotku neumiestňujte na zosilňovače, ani na iné zariadenie, ktoré sa počas prevádzky zohreje. Táto jednotka je určená na nepretržité používanie. Ak chcete zariadenie úplne vypnúť, odpojte sieťovú zástrčku zo sieťovej zásuvky na stene. Odpojte zariadenie, ak ho po dlhší čas nebudete používať.

2. Počas búrky odpojte zástrčku od zásuvky.

Vrcholové napätie by kvôli bleskom mohlo poškodiť zariadenie.

3. Jednotku nevystavujte priamemu

slnečnému žiareniu ani iným zdrojom tepla. Mohlo by to spôsobiť prehriatie a poruchu zariadenia.

4. Produkt chráňte pred vlhkosťou (napr. vázy),

nadmerným teplom (napr. kozuby) a taktiež pred zariadeniami, ktoré produkujú silné magnetické alebo elektrické polia. Ak má jednotka poruchu, odpojte napájací kábel od zásuvky. Výrobok nie je určený na priemyselné použitie. Tento výrobok používajte iba na osobné účely. Ak výrobok alebo disk uskladňujete na miestach s nízkymi teplotami, môže sa vyskytnúť kondenzácia. Pri prenose jednotky cez zimu počkajte pred použitím približne 2 hodiny, kým jednotka nedosiahne izbovú teplotu.

Batéria používaná s týmto zariadením obsahuje chemikálie, ktoré sú škodlivé pre životné prostredie. Batérie nevyhadzujte s domácim odpadom. Batérie nelikvidujte v ohni. Batérie neskratujte, nerozoberajte alebo neprehrievajte. V prípade nesprávnej výmeny batérií hrozí riziko výbuchu. Vymeňte len za rovnaký alebo ekvivalentný typ.

Používateľská príručka má dve časti: túto základnú papierovú POUŽÍVATEĽSKÁ PRÍRUČKA a podrobnú ÚPLNÁ PRÍRUČKA, ktorú si môžete stiahnuť.

POUŽÍVATEĽSKÁ PRÍRUČKA

V tejto príručke nájdete bezpečnostné pokyny, informácie o inštalácii produktu, o jeho súčastiach, pripojeniach, ako aj špecikácie produktu.

ÚPLNÁ PRÍRUČKA je dostupný cez online centrum zákazníckej podpory spoločnosti Samsung nasnímaním QR kódu. Na zobrazenie manuálu na osobnom počítači alebo na mobilnom zariadení si manuál stiahnite vo formáte dokumentu z webovej lokality spoločnosti Samsung. (http://www.samsung.com/support) Dizajn, špecikácie a obrazovka aplikácie sa môžu zmeniť bez predchádzajúceho upozornenia.SLK - iv OBSAH 01 Kontrola súčastí 2 Vloženie batérií pred použitím diaľkového ovládania (2 batérie AA) ------------------------- 2 02 Opis produktu 3 Predný panel / Horný panel zariadenia Soundbar ------------------------- 3 Spodný panel zariadenia Soundbar ------------------------- 4 03 Pripojenie zariadenia Soundbar 5 Pripojenie elektrického napájania

– Automatické vytvorenie pripojenia medzi subwooferom a zariadením Soundbar

– Manuálne pripojenie subwoofera v prípade zlyhania automatického pripojenia

Pripojenie súpravy SWA-9000S k zariadeniu Soundbar (predáva sa samostatne)

Spôsob 2. Bezdrôtové pripojenie

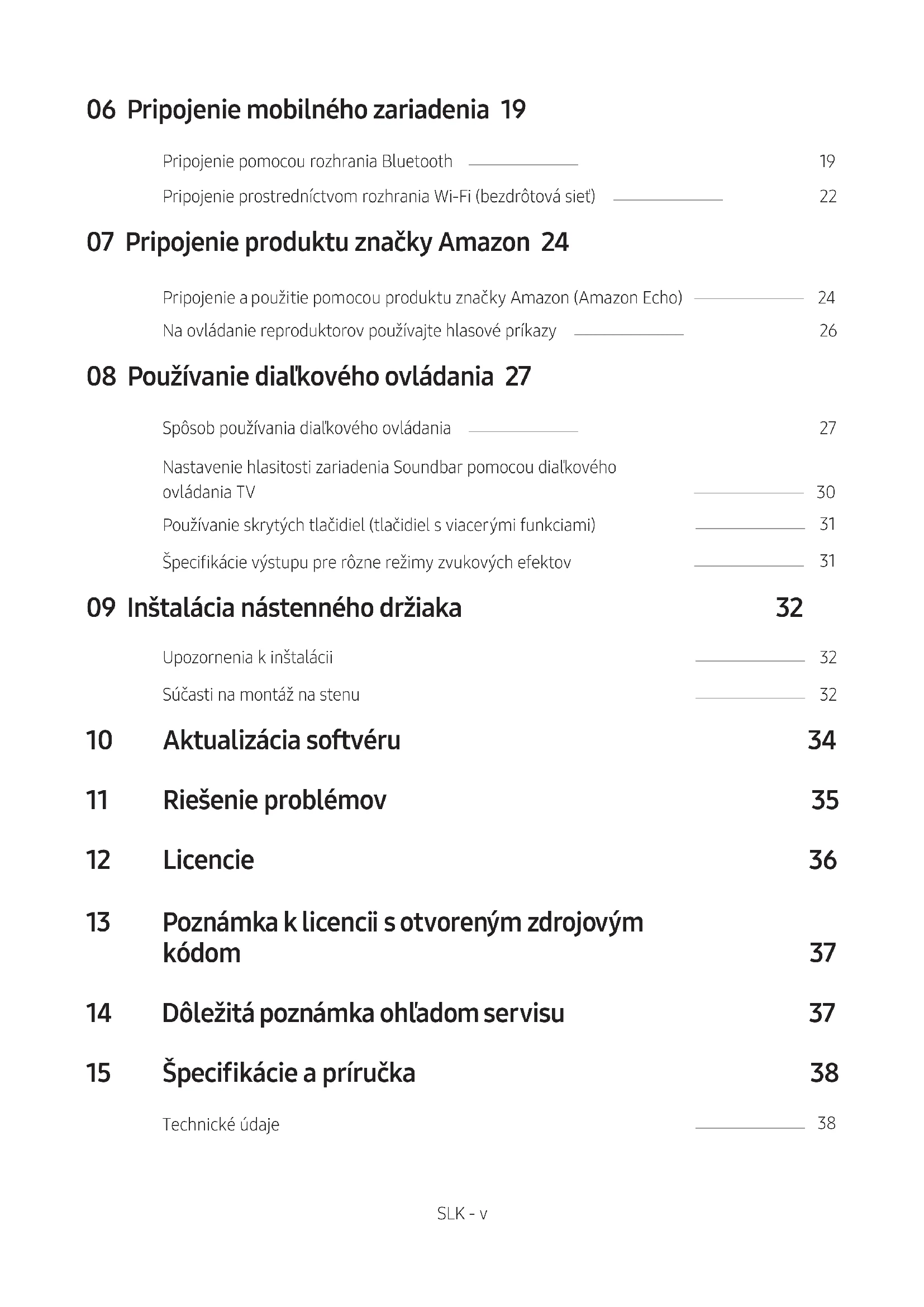

18SLK - v 06 Pripojenie mobilného zariadenia 19 Pripojenie pomocou rozhrania Bluetooth

Pripojenie prostredníctvom rozhrania Wi-Fi (bezdrôtová sieť)

07 Pripojenie produktu značky Amazon 24 Pripojenie a použitie pomocou produktu značky Amazon (Amazon Echo) ------------------------- 24 Na ovládanie reproduktorov používajte hlasové príkazy

08 Používanie diaľkového ovládania 27 Spôsob používania diaľkového ovládania

Nastavenie hlasitosti zariadenia Soundbar pomocou diaľkového ovládania TV ------------------------- 30 Používanie skrytých tlačidiel (tlačidiel s viacerými funkciami)

Špecikácie výstupu pre rôzne režimy zvukových efektov

09 Inštalácia nástenného držiaka 32 Upozornenia k inštalácii

Súčasti na montáž na stenu

10 Aktualizácia softvéru 34 11 Riešenie problémov 35 12 Licencie 36 13 Poznámka k licencii s otvoreným zdrojovým kódom 37 14 Dôležitá poznámka ohľadom servisu 37 15 Špecikácie a príručka 38 Technické údaje

• Ďalšie informácie týkajúce sa zdroja napájania a spotreby energie nájdete na štítku upevnenom na produkte. (Štítok : Spodná časť Hlavnej Jednotky Zariadenia Soundbar)

• Kroky na pripojenie napájania sú označené (1, 2). Ďalšie informácie o pripojení napájania nájdete na strane

• Súčasti na montáž zariadenia Soundbar na stenu nájdete na strane 32.

• Ak si želáte zakúpiť doplnkové súčasti alebo voliteľné káble, obráťte sa na servisné stredisko spoločnosti Samsung alebo oddelenie starostlivosti o zákazníkov spoločnosti Samsung.

• Vzhľad príslušenstva sa môže mierne odlišovať od vyššie uvedených obrázkov. Vloženie batérií pred použitím diaľkového ovládania (2 batérie AA) Posúvajte kryt batérií smerom naznačeným šípkou, kým ho úplne nezložíte. Vložte 2 batérie AA (1,5 V) orientované so správnou polaritou. Zasuňte kryt batérií späť na miesto.SLK - 3 02 OPIS PRODUKTU Predný panel / Horný panel zariadenia Soundbar Horný panelUmiestnite produkt tak, aby sa logo „Samsung Harman Kardon“ nachádzalo navrchu.

Tlačidlo (Napájanie)Slúži na zapnutie a vypnutie napájania. Tlačidlo (Zdroj)Slúži na výber vstupného režimu zdroja.Vstupný režim DisplejOptický digitálny vstup D.IN Vstup ARC (HDMI OUT) D.IN TV ARC (automatická konverzia) Vstup HDMI HDMI 1 / HDMI 2Režim Wi-Fi WIFIRežim BLUETOOTH BT

• Ak chcete aktivovať režim „BT PAIRING“, prepnite zdroj do režimu „BT“ a následne stlačte a podržte tlačidlo (Zdroj) na hornom paneli dlhšie ako 5 sekúnd.

Tlačidlo -/+ (Hlasitosť)Slúži na nastavenie hlasitosti.

• Keď zapnete napájanie tejto jednotky, bude predtým, ako začne produkovať zvuk, 4 až 5 sekundové omeškanie.

NETWORK Stlačením sa pripojíte k bezdrôtovej sieti (Wi-Fi) prostredníctvom aplikácie SmartThings.

DIGITAL AUDIO IN (OPTICAL) Slúži na pripojenie k digitálnemu (optickému) výstupu externého zariadenia.

Slúži na súčasný vstup digitálnych obrazových a zvukových signálov pomocou kábla HDMI. Používajte pri pripájaní podporovaného externého zariadenia.

• Nepripájajte túto jednotku ani iné súčasti k sieťovej zásuvke, kým nie sú vytvorené všetky pripojenia medzi súčasťami.SLK - 5

03 PRIPOJENIE ZARIADENIA SOUNDBAR

Pripojenie elektrického napájania Pomocou napájacích súčastí ( 1, 2 ) zapojte subwoofer a zariadenie Soundbar do elektrickej zásuvky v nasledujúcom poradí: 1 Pripojte napájací kábel k subwooferu.

Pripojte napájací kábel k zariadeniu Soundbar. Pozrite si nákresy uvedené nižšie.

• Ďalšie informácie týkajúce požadovaného elektrického napájania a spotreby energie nájdete na štítku upevnenom na produkte. (Štítok : spodná časť hlavnej jednotky zariadenia Soundbar) POWER Zadná strana subwoofera 1 Napájací kábel Pripojenie elektrického napájania Spodná časť hlavnej jednotky zariadenia Soundbar POWER SERVICENETWORKID SET (WOOFER/REAR)

• Po dokončení automatického spárovania sa rozsvietia modré indikátory na zadnej strane subwoofera. Indikátory LED na zadnej strane subwoofera Indikátor LED Stav Opis Riešenie Modrý Svieti Úspešne pripojené (normálna prevádzka)

Bliká Úsporný režim (s vypnutou hlavnou jednotkou zariadenia Soundbar) Skontrolujte zdroj napájania pre hlavnú jednotku zariadenia Soundbar. Pripojenie zlyhalo Pripojte znovu. (Viac informácií nájdete v pokynoch na manuálne pripojenie na strane 7.) Červený Svieti Úsporný režim (s vypnutou hlavnou jednotkou zariadenia Soundbar) Skontrolujte zdroj napájania pre hlavnú jednotku zariadenia Soundbar. Pripojenie zlyhalo Pripojte znovu. (Viac informácií nájdete v pokynoch na manuálne pripojenie na strane 7.) Červený a modrý Bliká Porucha Pozrite si kontaktné údaje servisného strediska spoločnosti Samsung uvedené v tejto príručke.SLK - 7 Manuálne pripojenie subwoofera v prípade zlyhania automatického pripojenia Pred manuálnym pripojením postupujte podľa nasledujúcich pokynov:

• Skontrolujte, či sú správne pripojené napájacie káble zariadenia Soundbar a subwoofera.

• Uistite sa, že je zariadenie Soundbar zapnuté.

1. Stlačte a podržte tlačidlo ID SET na zadnej strane subwoofera aspoň na 5 sekúnd.

• Červený indikátor na zadnej strane subwoofera zhasne a začne blikať modrý indikátor. Zadná strana subwoofera 5 Sec Modrý LED indikátor rýchlo bliká

2. Stlačte a podržte tlačidlo Hore na diaľkovom ovládači dlhšie ako 5 sekúnd.

• Na displeji zariadenia Soundbar sa nakrátko zobrazí hlásenie ID SET a potom zmizne.

• Keď ukončíte ID SET, zariadenie Soundbar sa automaticky zapne. SOUNDMODE PAIR5 Sec ID SET Logo „Samsung Harman Kardon“ sa nachádza na vrchnej strane

3. Overte, či LED dióda LINK svieti na modro (pripojenie dokončené).

Modrá dióda svieti Po vytvorení spojenia medzi zariadením Soundbar a bezdrôtovým subwooferom LED dióda LINK prestane blikať a rozsvieti sa neprerušovane modrou farbou.SLK - 8 POZNÁMKY

• Nepripájajte napájací kábel tohto produktu alebo televízora k sieťovej zásuvke, kým nie sú vytvorené všetky pripojenia medzi súčasťami.

• Pred premiestňovaním alebo inštaláciou tohto produktu je nevyhnutné vypnúť napájanie a odpojiť napájací kábel.

• Ak sa hlavná jednotka vypne, bezdrôtový subwoofer prejde do pohotovostného režimu a indikátor LED STANDBY najskôr niekoľkokrát zabliká na modro a potom sa rozsvieti na červeno.

• Ak v blízkosti zariadenia Soundbar používate zariadenie, ktoré využíva rovnakú frekvenciu (5,8 GHz) ako zariadenie Soundbar, v dôsledku rušenia môže dôjsť k prerušeniu zvuku.

• Maximálna vzdialenosť na prenos bezdrôtového signálu je približne 10 metrov od hlavnej jednotky, môže sa však líšiť v závislosti od prevádzkového prostredia. Ak sa medzi hlavnou jednotkou a bezdrôtovým subwooferom nachádza železobetónová alebo kovová stena, systém môže byť nefunkčný, pretože kov znemožňuje prechod bezdrôtového signálu. UPOZORNENIA

• Antény na príjem bezdrôtového signálu sú zabudované do bezdrôtového subwoofera. Zabezpečte, aby sa jednotky nedostali do kontaktu s vodou ani vlhkosťou.

• Na optimálny poslucháčsky zážitok sa uistite, že v priestore okolo bezdrôtového subwoofera a modulu bezdrôtového prijímača (predáva sa samostatne) sa nenachádzajú žiadne prekážky. Pripojenie súpravy SWA-9000S k zariadeniu Soundbar (predáva sa samostatne) Prejdite na skutočný bezdrôtový priestorový zvuk pripojením súpravy bezdrôtového zadného reproduktora Samsung (SWA-9000S) k zariadeniu Soundbar (predáva sa samostatne).

1. Pripojte modul bezdrôtového prijímača k 2 priestorovým reproduktorom.

– Káble reproduktorov sú farebne označené. SURROUND-LEFTID SET

• LED indikátor LINK (modrý LED indikátor) na module bezdrôtového prijímača bliká. Ak LED indikátor nebliká, stlačte tlačidlo ID SET na zadnej strane modulu bezdrôtového prijímača hrotom pera na 5 – 6 sekúnd, kým LED indikátor LINK nezačne blikať (na modro). Viac informácií o LED indikátore nájdete v užívateľskej príručke pre model SWA-9000S. ID SET

3. Stlačte a podržte tlačidlo Hore na diaľkovom ovládači dlhšie ako 5 sekúnd.

• Na displeji zariadenia Soundbar sa nakrátko zobrazí hlásenie ID SET a potom zmizne.

• Keď ukončíte ID SET, zariadenie Soundbar sa automaticky zapne. SOUND MODE PAIR 5 Sec ID SET Logo „Samsung Harman Kardon“ sa nachádza na vrchnej strane UPOZORNENIE

• Ak zariadenie Soundbar počas pripájania k zariadeniu SWA-9000S práve prehráva hudbu, zo subwooferu sa môže krátko ozvať praskanie počas dokončenia spojenia.

4. Overte, či LED dióda LINK svieti na modro (pripojenie dokončené).

STANDBY LINK STANDBY LINK Modrá dióda svieti Po vytvorení spojenia medzi zariadením Soundbar a modulom bezdrôtového prijímača LED dióda LINK prestane blikať a rozsvieti sa neprerušovane modrou farbou.

5. Ak sa pripojenie zariadenia SWA-9000S nepodarilo, zopakujte postup od kroku 2.SLK - 10

Zvuk z TV môžete počúvať pomocou zariadenia Soundbar prostredníctvom káblového alebo bezdrôtového pripojenia.

• Keď je zariadenie Soundbar pripojené k vybratým televízorom Samsung, zariadenie Soundbar možno ovládať pomocou diaľkového ovládania televízora. – Táto funkcia je k dispozícii na inteligentných televízoroch Samsung z roku 2017 a novších, ktoré podporujú technológiu Bluetooth pri pripojení zariadenia Soundbar k televízoru pomocou optického kábla. – Táto funkcia takisto umožňuje používať ponuku televízora na úpravu zvukového poľa a rôznych nastavení, ako aj hlasitosti a stlmenia zvuku. Spôsob 1. Pripojenie pomocou kábla Pokiaľ sú signály vysielania vo formáte zvuku Dolby Digital a na vašom televízore je pre „digitálny výstupný audio formát“ nastavená možnosť PCM, nastavenie sa odporúča zmeniť na formát Dolby Digital. Po zmene nastavenia si môžete vychutnať vyššiu kvalitu zvuku. (V závislosti od výrobcu televízora sa v ponuke televízora môžu používať rôzne slová pre technológie Dolby Digital a PCM.) Pripojenie TV pomocou kábla HDMI HDMI OUT(TV-ARC)HDMI IN(ARC)Skontrolujte označenie (ARC) na porte HDMI IN televízora.Kábel HDMISpodná strana zariadenia SoundbarSkontrolujte port HDMI OUT (TV-ARC) hlavnej jednotky zariadenia Soundbar.

TV ARC Vrchná strana zariadenia Soundbar1. Keď je zapnuté zariadenie Soundbar a TV, pripojte kábel HDMI podľa znázornenia na obrázku.

2. Na displeji hlavnej jednotky zariadenia Soundbar sa zobrazí položka „TV ARC“ a zariadenie

Soundbar bude prehrávať zvuk TV.

• Ak nepočuť zvuk televízora, stlačte na diaľkovom ovládaní alebo na vrchnej strane zariadenia Soundbar tlačidlo (Zdroj) a prepnite do režimu „D.IN“. Na obrazovke sa postupne zobrazia hlásenia „D.IN“ a „TV ARC“ a zvuk televízora sa zapne.SLK - 11

• Ak sa na displeji hlavnej jednotky zariadenia Soundbar nezobrazí položka „TV ARC“, skontrolujte, či je kábel HDMI pripojený ku správnemu portu.

• Pomocou tlačidiel hlasitosti na diaľkovom ovládaní TV môžete zmeniť hlasitosť zariadenia Soundbar. POZNÁMKY

• HDMI je rozhranie, ktoré umožňuje digitálny prenos obrazových a zvukových údajov pomocou jedného konektora.

• Ak sa na televízore nachádza port ARC, pripojte kábel HDMI k portu HDMI IN (ARC).

• Ak je to možné, odporúčame používať kábel HDMI bez jadra. V prípade použitia kábla HDMI s jadrom použite kábel s priemerom menším ako 14 mm.

• Funkcia Anynet+ musí byť zapnutá.

D.IN Optický kábel (nie je súčasťou dodávky)Vrchná strana zariadenia Soundbar

1. Pomocou digitálneho optického kábla (nie je súčasťou dodávky) pripojte konektor DIGITAL AUDIO

IN (OPTICAL) na zariadení Soundbar ku konektoru OPTICAL OUT na TV.

2. Stlačte na hornom paneli alebo na diaľkovom ovládaní tlačidlo (Zdroj) a následne vyberte

režim „D.IN“. Auto Power Link Funkcia Auto Power Link automaticky zapne zariadenie Soundbar pri zapnutí TV.

1. Pomocou digitálneho optického kábla (nie je súčasťou dodávky) pripojte zariadenie Soundbar a TV.

2. Stlačením tlačidla Vľavo na diaľkovom ovládaní na 5 sekúnd zapnete alebo

vypnete funkciu Auto Power Link.

• Funkcia Auto Power Link pri pripojení je predvolene ON. (Ak chcete túto funkciu vypnúť, podržte tlačidlo Vľavo na diaľkovom ovládači po dobu 5 sekúnd.)

• V závislosti od pripojeného zariadenia nemusí funkcia Auto Power Link pracovať.

• Táto funkcia je dostupná len v režime „D.IN“.SLK - 12 Spôsob 2. Bezdrôtové pripojenie Pripojenie TV pomocou rozhrania Bluetooth Ak je TV pripojený pomocou rozhrania Bluetooth, môžete počúvať stereofónny zvuk bez starostí s káblami.

(ALEBO) a. Stlačte na hornom paneli tlačidlo (Zdroj) a následne vyberte možnosť „BT“. Ak k zariadeniu Soundbar nie je pripojené žiadne zariadenie Bluetooth, zobrazené hlásenie „BT“ sa po niekoľkých sekundách zmení na „BT READY“. b. Keď sa zobrazí hlásenie „BT READY“, stlačte a podržte tlačidlo (Zdroj) na hornom paneli zariadenia Soundbar dlhšie ako 5 sekúnd, kým sa zobrazí hlásenie „BT PAIRING“.

2. Vyberte režim Bluetooth na TV. (Ďalšie informácie nájdete v príručke k TV.)

3. Vyberte položku „[AV] Samsung Soundbar Nxxx“ zo zoznamu na obrazovke TV.

Dostupné zariadenie Soundbar je v zozname zariadení Bluetooth na TV označené textom „Need Pairing“ alebo „Paired“. Na pripojenie k zariadeniu Soundbar vyberte túto správu a vytvorte pripojenie.

• Keď je TV pripojený, na prednom displeji zariadenia Soundbar sa zobrazí text [Názov TV] → „BT“.

4. Zvuk TV teraz môžete počúvať zo zariadenia Soundbar.

• Následne zopakujte kroky 1 až 3.SLK - 13 Odpojenie zariadenia Soundbar od TV Stlačte tlačidlo (Zdroj) na hornom paneli alebo na diaľkovom ovládaní a prepnite do iného režimu okrem „BT“.

• Odpojenie trvá určitý čas, pretože TV musí prijať odpoveď zo zariadenia Soundbar. (Požadovaný čas sa môže líšiť v závislosti od modelu TV.)

• Ak chcete zrušiť automatické spojenie prostredníctvom funkcie Bluetooth medzi zariadením Soundbar a televízorom, stlačte tlačidlo

(Prehrávanie/Pozastavenie) na diaľkovom ovládači na 5 sekúnd, keď je zariadenie Soundbar v stave „BT READY“. (Prepínanie Zapnuté → Vypnuté) POZNÁMKA

• Po prvom pripojení zariadenia Soundbar k televízoru použite režim „BT READY” na opätovné pripojenie. V čom spočíva rozdiel medzi možnosťami BT READY a BT PAIRING?

• BT READY : V tomto režime môžete vyhľadávať predtým pripojené televízory alebo pripojiť predtým pripojené mobilné zariadenie k zariadeniu Soundbar.

• BT PAIRING : V tomto režime môžete k zariadeniu Soundbar pripojiť nové zariadenie. Stlačte tlačidlo PAIR na diaľkovom ovládaní alebo stlačte a podržte tlačidlo (Zdroj) na hornej strane zariadenia Soundbar dlhšie ako 5 sekúnd, kým sa zariadenie Soundbar nachádza v režime „BT“. POZNÁMKY

• Ak sa pri pripojení zariadenia Bluetooth zobrazí výzva na zadanie kódu PIN, zadajte <0000>.

• V režime pripojenia Bluetooth sa pripojenie Bluetooth stratí, ak vzdialenosť medzi zariadením Soundbar a zariadením Bluetooth prekročí 10 m.

• Zariadenie Soundbar sa po 5 minútach v stave pripravenosti automaticky vypne.

• Za týchto okolností sa môže stať, že zariadenie Soundbar správne neuskutoční vyhľadávanie alebo nevytvorí pripojenie pomocou rozhrania Bluetooth: – ak sa v okolí zariadenia Soundbar vyskytuje silné elektrické pole, – ak sú so zariadením Soundbar naraz spárované viaceré zariadenia Bluetooth, – ak je zariadenie Bluetooth vypnuté, nenachádza sa na požadovanom mieste alebo má poruchu.

• Elektronické zariadenia môžu spôsobovať rádiové rušenie. V blízkosti hlavnej jednotky zariadenia Soundbar sa nesmú nachádzať zariadenia, ktoré vytvárajú elektromagnetické vlny – napríklad mikrovlné rúry, zariadenia bezdrôtovej siete LAN atď.SLK - 14 Pripojenie pomocou siete Wi-Fi Kontrolný zoznam pred pripojením

1. Skontrolujte, či bol daný inteligentný televízor Samsung na trh uvedený po roku 2013. Táto

funkcia je kompatibilná len s inteligentnými televízormi Samsung uvedenými na trh po roku 2013.

1. Stlačením tlačidla (Zdroj) na hornej strane zariadenia Soundbar alebo na diaľkovom ovládaní

vyberte režim „WIFI“.

• V prípade používania vybratých televízorov Samsung (Smart televízory Samsung z obdobia rokov 2016 – 2018, ktoré podporujú rozhranie Bluetooth.) – Ak vyberiete režim „WIFI“, keď je televízor zapnutý, na obrazovke televízora sa zobrazí kontextové okno s pokynmi na automatické pripojenie zariadenia Soundbar k bezdrôtovému smerovaču (Wi-Fi). Pozrite si pokyny v kontextovom okne na televízore. Vrchná strana zariadenia Soundbar WIFI

2. Pripojte svoje mobilné zariadenie (smartfón, tablet atď.) k sieti Wi-Fi, ku ktorej je pripojený

4. Podľa pokynov na obrazovke aplikácie na mobilnom zariadení pripojte zariadenie Soundbar k sieti

• Televízor a zariadenie Soundbar musia byť pripojené k rovnakej bezdrôtovej sieti (Wi-Fi).

• Ak váš bezdrôtový smerovač (Wi-Fi) používa kanál DFS, nebude možné vytvoriť pripojenie Wi-Fi medzi televízorom a zariadením Soundbar. Obráťte sa na poskytovateľa internetového pripojenia, ktorý vám poskytne podrobnejšie informácie.

• Ak pripojenie Wi-Fi v pásme 5 GHz nie je stabilné, použite pásmo 2,4 GHz.

• Prečítajte si návod k televízoru, pretože ponuky sa môžu líšiť v závislosti od roku výroby.SLK - 16

05 PRIPOJENIE EXTERNÉHO ZARIADENIA

Externé zariadenie môžete pripojiť pomocou káblovej alebo bezdrôtovej siete, aby bolo možné prehrávať zvuk externého zariadenia prostredníctvom zariadenia Soundbar. Pripojenie pomocou kábla HDMI (podporuje technológiu Dolby Atmos®)

• Čo je to Dolby Atmos®? Technológia Atmos rozširuje existujúce 7.1-kanálové systémy priestorového zvuku o reproduktor umiestnený nad poslucháčom. Poslucháča tak zvuk úplne obklopuje zo všetkých strán, aby mu ponúkol podmanivý, bohatý, detailný a hlboký zážitok vo vysokom rozlíšení.

Externé zariadenie HDMI 1 ALEBO HDMI 2 Spodná strana zariadenia Soundbar

1. Pripojte kábel HDMI vedúci z konektora HDMI IN 1 alebo HDMI IN 2 na spodnej strane zariadenia

Soundbar do konektora HDMI OUT na príslušnom digitálnom zariadení.

2. Pripojte kábel HDMI vedúci z konektora HDMI OUT (TV-ARC) na spodnej strane zariadenia

Soundbar do konektora HDMI IN na príslušnom televízore.

3. Stlačte tlačidlo (Zdroj) na hornom paneli alebo na diaľkovom ovládaní a následne vyberte

možnosť „HDMI 1“ alebo „HDMI 2“.

• Po aktivácii technológie Dolby Atmos® sa na prednom displeji zobrazí hlásenie „DOLBY ATMOS“. Kongurácia technológie Dolby Atmos® na prehrávači diskov Blu-ray alebo inom zariadení.

• Otvorte možnosti zvukového výstupu v ponuke nastavení prehrávača diskov Blu-ray alebo iného zariadenia a uistite sa, že pre dátový tok je vybratá možnosť Žiadne kódovanie. Napríklad pre prehrávač diskov Blu-ray značky Samsung prejdite do Ponuka Domov → Zvuk → Digitálny výstup a následne vyberte možnosť Bitstream (nespracovaný).

• Ak možnosti zvukového výstupu umožňujú nastavenie sekundárneho zvuku, uistite sa, že je vypnutý.

• Technológia Dolby Atmos® funguje iba prostredníctvom kanálov 7.1.2.

1. Pripojte kábel HDMI vedúci z konektora HDMI IN 1 alebo HDMI IN 2 na spodnej strane zariadenia

Soundbar do konektora HDMI OUT na príslušnom digitálnom zariadení.

2. Pripojte kábel HDMI vedúci z konektora HDMI OUT (TV-ARC) na spodnej strane zariadenia

Soundbar do konektora HDMI IN na príslušnom televízore.

3. Stlačte tlačidlo (Zdroj) na hornom paneli alebo na diaľkovom ovládaní a následne vyberte

možnosť „HDMI 1“ alebo „HDMI 2“.

Optický kábel (nie je súčasťou dodávky) Vrchná strana zariadenia Soundbar Prehrávač BD/DVD/Externý prijímač/ Herná konzola

1. Pomocou digitálneho optického kábla (nie je súčasťou dodávky) pripojte konektor DIGITAL AUDIO

IN (OPTICAL) na hlavnej jednotke ku konektoru OPTICAL OUT zdrojového zariadenia.

2. Zvoľte režim „D.IN“ stlačením tlačidla (Zdroj) na hornom paneli alebo na diaľkovom ovládaní.SLK - 19

06 PRIPOJENIE MOBILNÉHO ZARIADENIA

Pripojenie pomocou rozhrania Bluetooth Ak je mobilné zariadenie pripojené pomocou rozhrania Bluetooth, môžete počúvať stereofónny zvuk bez starostí s káblami.

• Súčasne nemožno pripojiť viac než jedno zariadenie Bluetooth. SOUND MODE PAIR ALEBOVrchná strana zariadenia SoundbarZariadenie Bluetooth Prvé pripojenie

1. Na diaľkovom ovládaní stlačte tlačidlo PAIR a potvrďte režim „BT PAIRING“.

(ALEBO) a. Stlačte na hornom paneli tlačidlo (Zdroj) a následne vyberte možnosť „BT“. Ak k zariadeniu Soundbar nie je pripojené žiadne zariadenie Bluetooth, zobrazené hlásenie „BT“ sa po niekoľkých sekundách zmení na „BT READY“. b. Keď sa zobrazí hlásenie „BT READY“, stlačte a podržte tlačidlo (Zdroj) na hornom paneli zariadenia Soundbar dlhšie ako 5 sekúnd, kým sa zobrazí hlásenie „BT PAIRING“.

3. Prehrajte hudobné súbory umiestnené na zariadení pripojenom cez rozhranie Bluetooth

• Po prvom pripojení zariadenia Soundbar k mobilné zariadenie použite režim „BT READY” na opätovné pripojenie.SLK - 20 V čom spočíva rozdiel medzi možnosťami BT READY a BT PAIRING?

• BT READY : V tomto režime môžete vyhľadávať predtým pripojené televízory alebo pripojiť predtým pripojené mobilné zariadenie k zariadeniu Soundbar.

• BT PAIRING : V tomto režime môžete k zariadeniu Soundbar pripojiť nové zariadenie. Stlačte tlačidlo PAIR na diaľkovom ovládaní alebo stlačte a podržte tlačidlo (Zdroj) na hornej strane zariadenia Soundbar dlhšie ako 5 sekúnd, kým sa zariadenie Soundbar nachádza v režime „BT“. POZNÁMKY

• Ak sa pri pripojení zariadenia Bluetooth zobrazí výzva na zadanie kódu PIN, zadajte <0000>.

• V režime pripojenia Bluetooth sa pripojenie Bluetooth stratí, ak vzdialenosť medzi zariadením Soundbar a zariadením Bluetooth prekročí 10 m.

• Zariadenie Soundbar sa po 5 minútach v stave pripravenosti automaticky vypne.

• Za týchto okolností sa môže stať, že zariadenie Soundbar správne neuskutoční vyhľadávanie alebo nevytvorí pripojenie pomocou rozhrania Bluetooth: – ak sa v okolí zariadenia Soundbar vyskytuje silné elektrické pole, – ak sú so zariadením Soundbar naraz spárované viaceré zariadenia Bluetooth, – ak je zariadenie Bluetooth vypnuté, nenachádza sa na požadovanom mieste alebo má poruchu.

• Elektronické zariadenia môžu spôsobovať rádiové rušenie. V blízkosti hlavnej jednotky zariadenia Soundbar sa nesmú nachádzať zariadenia, ktoré vytvárajú elektromagnetické vlny – napríklad mikrovlné rúry, zariadenia bezdrôtovej siete LAN atď.

• Zariadenie Soundbar podporuje údaje SBC (44,1 kHz, 48 kHz).

• Pripájajte len k zariadeniu s rozhraním Bluetooth, ktoré podporuje funkciu A2DP (AV).

• Produkt Soundbar nemôžete pripájať k zariadeniu s rozhraním Bluetooth, ktoré podporuje len funkciu HF (Hands Free).

• Po spárovaní zariadenia Soundbar so zariadením Bluetooth zvolením položky „[AV] Samsung Soundbar Nxxx“ v zozname vyhľadaných zariadení automaticky prepnete zariadenie Soundbar do režimu „BT“. – Dostupné len v prípade, keď je zariadenie Soundbar uvedené v zozname spárovaných zariadení zariadenia Bluetooth (zariadenie Bluetooth a zariadenie Soundbar sa museli v minulosti aspoň raz spárovať).

• Zariadenie Soundbar sa objaví v zozname vyhľadaných zariadení v zariadení Bluetooth výlučne v prípade, ak sa na zariadení Soundbar zobrazuje hlásenie „BT READY“.

• Zariadenie Soundbar sa nedá spárovať s iným zariadením Bluetooth, ak už je v režime Bluetooth a spárované s nejakým zariadením Bluetooth.SLK - 21 Odpojenie zariadenia Bluetooth od zariadenia Soundbar Zariadenie s rozhraním Bluetooth môžete odpojiť od zariadenia Soundbar. Pokyny si pozrite v návode na obsluhu zariadenia s rozhraním Bluetooth.

• Zariadenie Soundbar sa odpojí.

• Keď sa zariadenie Soundbar odpojí od zariadenia Bluetooth, na prednom displeji zariadenia Soundbar sa zobrazí text „BT DISCONNECTED“. Odpojenie zariadenia Soundbar od zariadenia Bluetooth Na hornom paneli alebo na diaľkovom ovládaní stlačte tlačidlo (Zdroj) a následne prepnite do niektorého iného režimu okrem „BT“.

• Odpojenie trvá určitý čas, pretože zariadenie Bluetooth musí prijať odpoveď zo zariadenia Soundbar. (Čas odpojenia sa môže líšiť v závislosti od zariadenia Bluetooth)

• Keď sa zariadenie Soundbar odpojí od zariadenia Bluetooth, na prednom displeji zariadenia Soundbar sa zobrazí text „BT DISCONNECTED“. POZNÁMKY

• V režime pripojenia Bluetooth sa pripojenie Bluetooth stratí, ak vzdialenosť medzi zariadením Soundbar a zariadením Bluetooth prekročí 10 m.

• Zariadenie Soundbar sa automaticky vypne po 5 minútach v pohotovostnom stave. Viac o rozhraní Bluetooth Bluetooth je technológia, ktoré umožňuje zariadeniam kompatibilným s rozhraním Bluetooth ľahké vzájomné prepájanie pomocou krátkeho bezdrôtového spojenia.

• Zariadenie s rozhraním Bluetooth môže spôsobovať šum alebo poruchy, v závislosti od použitia, keď: – Časť tela je v kontakte s prijímacím/vysielacím systémom zariadenia s rozhraním Bluetooth alebo zariadenia Soundbar. – Je vystavené elektrickým výkyvom z prekážok spôsobeným stenou, rohom alebo predelením miestnosti. – Je vystavené elektrickému rušeniu zariadeniami s rovnakým frekvenčným pásmom, vrátane medicínskych zariadení, mikrovlných rúr alebo bezdrôtových sietí LAN.

• Spárujte zariadenie Soundbar so zariadením s rozhraním Bluetooth, pričom zachovajte malú vzdialenosť.

• Čím je vzdialenosť medzi zariadením Soundbar a zariadením s rozhraním Bluetooth väčšia, tým je kvalita horšia. Ak vzdialenosť presiahne prevádzkový dosah rozhrania Bluetooth, spojenie sa stratí.

• V miestach so slabou citlivosťou príjmu nemusí spojenie rozhraním Bluetooth pracovať správne.

• Pripojenie Bluetooth funguje len v blízkosti prijímača. Spojenie sa automaticky preruší, ak je vzdialenosť mimo tento dosah. Dokonca aj v tomto dosahu môžu kvalitu zvuku znížiť prekážky, akými sú napríklad steny alebo dvere.

• Toto bezdrôtové zariadenie môže počas svojej prevádzky spôsobovať elektrické rušenie.SLK - 22 Pripojenie prostredníctvom rozhrania Wi-Fi (bezdrôtová sieť)

• Pripojením jedného zariadenia Soundbar k sieti Wi-Fi získate prístup k rozličným službám na prenos hudby a internetovým rádiám. Pripojením viacerých zariadení Soundbar k sieti Wi-Fi môžete používať režim zoskupeného prehrávania alebo stereofónneho zvuku.

• Na pripojenie zariadenia Soundbar k mobilnému zariadeniu prostredníctvom bezdrôtovej siete (Wi-Fi) sa vyžaduje aplikácia SmartThings. Mobilné zariadenie Vrchná strana zariadenia Soundbar Prvé pripojenie

1. Stlačením tlačidla (Zdroj) na hornej strane zariadenia Soundbar alebo na diaľkovom ovládaní

vyberte režim „WIFI“. Vrchná strana zariadenia Soundbar WIFI

2. Na vašom mobilnom zariadení (napríklad na smartfóne alebo tablete) nainštalujte a spustite

aplikáciu SmartThings. Aplikácia SmartThings iOSAndroidSLK - 23

3. Na registráciu (pridanie) vášho zariadenia Soundbar v aplikácii aplikáciu spustite a riaďte sa

pokynmi na obrazovke.

• Automatické vyskakovacie okno (tretia ilustrácia nižšie) nemusí byť na niektorých mobilných zariadeniach k dispozícii. V takom prípade v ponuke aplikácie zvoľte a dokončite akciu „Add device“. Vaše zariadenie Soundbar je teraz pridané do aplikácie. Spustite aplikáciu Pridajte reproduktory Automaticky otvárané okno POZNÁMKA

• Ak chcete pripojiť ďalšiu bezdrôtovú zadnú reproduktorovú súpravu SWA-9000S (nie je súčasťou dodávky), odpojte bezdrôtové reproduktory Samsung od zariadenia Soundbar, aby ste vypli priestorový zvukový systém. (Ak pripojíte priestorové reproduktory bez toho, aby ste odpojili reproduktory SWA-9000S, zvuk sa prehráva na bezdrôtovom reproduktore Samsung aj na priestorovom reproduktore.)SLK - 24

• Táto funkcia nemusí byť v niektorých krajinách k dispozícii.

• Túto službu poskytuje spoločnosť Amazon a jej poskytovanie môže kedykoľvek ukončiť. Spoločnosť Samsung nenesie zodpovednosť za dostupnosť služby. Pripojenie a použitie pomocou produktu značky Amazon (Amazon Echo) Zariadenie Soundbar môžete ovládať aj pomocou niektorého z produktov Amazon Echo a užívať si tak hudobné služby, ktoré zariadenia Amazon Echo ponúkajú. POZNÁMKA

• Skontrolujte, či je zariadenie Soundbar pripojené k sieti Wi-Fi. (Pozrite si časť “Pripojenie prostredníctvom rozhrania Wi-Fi (bezdrôtová sieť)”)

1. V aplikácii SmartThings zmeňte názov vášho zariadenia Soundbar na taký, ktorý vaše zariadenie

značky Amazon dokáže rozpoznať. (Príklad: Samsung, Soundbar, obývačka, obývacia izba, Spálňa, Kancelária atď.) UPOZORNENIE

• Zariadenia značky Amazon nemusia vedieť rozpoznať názvy obsahujúce prvky, ako sú napr. špeciálne znaky. UložteVyberte položku Edit Vyberte reproduktory Zmeňte názovSLK - 25

2. V aplikácii Alexa vyhľadajte v Skills možnosť „Samsung Wireless Audio“ a zvoľte možnosť

• Ak ste už nastavili položku Skills, tento krok vynechajte. Vyberte položku Skills Vyhľadajte Povoľte Aplikácia Amazon Alexa

3. Ak chcete vytvoriť prepojenie, v aplikácii Alexa poklepte na možnosť „Smart Home → Devices →

Discover“. Vyberte položku Smart Home Aplikácia Amazon Alexa Vyberte položku Devices Zistite zariadenieSLK - 26 Na ovládanie reproduktorov používajte hlasové príkazy

• Služba Amazon Echo, ktorú môžete používať so zariadením Soundbar, je obmedzená na hudbu. Ďalšie služby poskytované v rámci služieb Amazon Echo, ako sú správy a počasie, sú prístupné len prostredníctvom produktu Amazon Echo. Aktivátor + Príkaz + Názov reproduktora Použite názov reproduktora, ktorý ste zmenili v aplikácii SmartThings. (Pozrite si časť “Pripojenie a použitie pomocou produktu značky Amazon (Amazon Echo)”) Akcia Hlasový príkaz Vyhľadanie zvukového zariadenia pridaného k účtu SmartThings pripojeného k účtu Amazon Alexa „Alexa, Zistiť zariadenia“

• Pri použití hlasových povelov pre zariadenie Soundbar s názvom „Obývačka“ Akcia Hlasový príkaz Nastavenie hlasitosti na úroveň 5 „Alexa, pre obývačku nastav hlasitosť na úroveň 5“ Zvýšenie hlasitosti „Alexa, pre obývačku zvýš hlasitosť“ Stlmenie zvuku „Alexa, pre obývačku stlm hlasitosť“ Spustenie rozhlasovej stanice s názvom KISS FM „Alexa, pre obývačku spusti stanicu Kiss FM“ Spustenie ďalšej skladby „Alexa, pre obývačku spusti ďalšiu skladbu“ Zastavenie prehrávania „Alexa, pre obývačku zastav prehrávanie“ Zapnutie zvuku „Alexa, pre obývačku zapni zvuk“ Vypnutie zvuku „Alexa, pre obývačku vypni zvuk“ Zmena vstupného zdroja „Alexa, pre obývačku na zdroj Bluetooth“SLK - 27 08 POUŽÍVANIE DIAĽKOVÉHO OVLÁDANIA Spôsob používania diaľkového ovládania VOL WOOFERSOUNDBARSOUND MODE PAIR

• Režim BT PAIRING Ak chcete zapnúť režim „BT PAIRING“, stlačte a podržte tlačidlo (Zdroj) dlhšie ako 5 sekúnd.

SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER Stlačením vyberte požadovaný zvukový efekt: STANDARD, SURROUND, alebo SMART. Ak chcete počúvať pôvodný zvuk, vyberte režim STANDARD.

• Režim SMART Automaticky optimalizuje zvukové efekty tak, aby boli prispôsobené aktuálne prehrávanej scéne.

VOL BASS SOUND MODE PAIR Bluetooth PAIR Stlačte tlačidlo PAIR. Na displeji zariadenia Soundbar sa zobrazí správa „BT PAIRING“. V tomto režime môžete pripojiť zariadenie Soundbar k novému zariadeniu Bluetooth, a to tak, že v zariadení Bluetooth vyberiete zo zoznamu zariadenie Soundbar.SLK - 28

Prehrávanie/ Pozastavenie (BT/Wi-Fi) Stlačením tlačidla p dočasne pozastavíte prehrávanie hudobného súboru. Ak stlačíte tlačidlo znova, hudobný súbor sa bude prehrávať.

• Funkcia Auto Power Down Jednotka sa automaticky vypne v nasledujúcich situáciách. – Režim D.IN / WIFI / BT : Ak počas 5 minút nie je prítomný zvukový signál. – Režim HDMI 1 alebo HDMI 2 : Ak počas 15 minút nie je prítomný zvukový signál.

Surround VOL WOOFER SOUND MODE Bluetooth POWER Hore/Dole/ Vľavo/Vpravo Stlačením vyznačených častí vyberiete smer Hore/Dole/ Vľavo/Vpravo. Stláčaním možností Hore/Dole/Vľavo/Vpravo na tomto tlačidle môžte vybrať alebo nastaviť funkcie.

• Preskočenie hudby Stlačením tlačidla Vpravo vyberiete nasledujúci hudobný súbor. Stlačením tlačidla Vľavo vyberiete predchádzajúci hudobný súbor.

• Anynet+ / Auto Power Link Môžete zapnúť alebo vypnúť funkcie Anynet+ a Auto Power Link. Funkcie Anynet+ a Auto Power Link sa zapínajú a vypínajú príslušnými tlačidlami Vpravo a Vľavo. – Anynet+ : Ak je zariadenie Soundbar pripojené k TV Samsung pomocou kábla HDMI, môžete zariadenie Soundbar ovládať pomocou diaľkového ovládania TV Samsung. Stlačením a podržaním tlačidla Vpravo na 5 sekúnd prepnete medzi ON a OFF funkcie Anynet+. – Auto Power Link : Zariadenie Soundbar sa v prípade pripojenia k TV prostredníctvom digitálneho optického kábla môže automaticky zapnúť vždy pri zapnutí TV. Stlačením a podržaním tlačidla Vľavo na 5 sekúnd prepnete medzi ON a OFF funkcie Auto Power Link. – Funkcie Anynet+/Auto Power Link sú predvolene ON.

• Na ovládanie hlasitosti zvuku vysokých alebo hlbokých tónov vyberte v ponuke Nastavenia zvuku možnosť TREBLE alebo BASS a následne pomocou tlačidiel Hore/ Dole upravte hlasitosť v rozsahu –6 až+6.

• Ak chcete nastaviť zvuk pre jednotlivé frekvenčné pásma, stlačte a asi na 5 sekúnd podržte tlačidlo (Ovládanie zvuku). Vybrať si môžete z možností 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz a 10 kHz pomocou tlačidiel Vľavo/Vpravo, pričom každú z nich možno nastaviť v rozsahu –6 až +6 pomocou tlačidiel Hore/Dole.

• Na ovládanie hlasitosti zvuku jednotlivých reproduktorov vyberte v ponuke Nastavenia zvuku možnosť CENTER LEVEL, SIDE LEVEL alebo FRONT TOP LEVEL a následne pomocou tlačidiel Hore/Dole upravte hlasitosť v rozsahu –6 až +6.

• Ak nie je zosynchronizovaný obraz a zvuk medzi televízorom a zariadením Soundbar, vyberte v ponuke Ovládanie zvuku možnosť SYNC a následne pomocou tlačidiel Hore/Dole nastavte oneskorenie zvuku v rozsahu 0 až 300 milisekúnd.

• Možnosť SYNC je podporovaná len pri niektorých funkciách.

VOL WOOFER SOUNDMODEPAIR WOOFER SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODEVOLWOOFER SOUNDBAR SOUND MODEVOLWOOFER SOUNDBAR Stlačením tlačidla nahor alebo nadol upravte hlasitosť subwoofera na úroveň –12 alebo –6 až +6. Stlačením tlačidla nastavíte hlasitosť subwoofera na úroveň 0.

• Stlmenie Stlačením tlačidla VOL stlmíte zvuk. Opätovným stlačením tlačidla zrušíte stlmenie zvuku.SLK - 30 Nastavenie hlasitosti zariadenia Soundbar pomocou diaľkového ovládania TV Ak máte televízor Samsung, môžete nastaviť hlasitosť zariadenia Soundbar priamo na infračervenom diaľkovom ovládaní, ktoré bolo súčasťou balenia vášho televízora Samsung. Najprv v ponuke vášho televízora Samsung nastavte výstup zvuku televízora na externé reproduktory. Potom na vašom diaľkovom ovládaní Samsung upravte hlasitosť zariadenia Soundbar. Viac informácií nájdete v používateľskej príručke k televízoru. V predvolenom režime tejto funkcie sa na ovládanie používa diaľkové ovládanie televízora Samsung. Ak vlastníte televízor inej značky ako Samsung, zmenu nastavenia tejto funkcie vykonajte podľa nižšie uvedených pokynov.

2. Ak si neželáte používať túto funkciu, stlačte

Soundbar používať diaľkové ovládanie k vášmu televízoru, stlačte tlačidlo Hore a opakovane na 5 sekúnd podržte tlačidlo WOOFER, až kým sa na displeji nezobrazí „ALL-TV REMOTE“. Potom v ponuke vášho televízora zvoľte externé reproduktory. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec ALL-TV REMOTE

4. Ak chcete vrátiť zariadenie Soundbar do

predvoleného režimu (ovládanie pomocou diaľkového ovládača televízora Samsung), opakovane stlačte a podržte tlačidlo WOOFER na 5 sekúnd, kým sa na displeji nezobrazí nápis „SAMSUNG-TV REMOTE“. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec (Predvolený režim) SAMSUNG-TV REMOTE – Vždy, keď potlačíte tlačidlo WOOFER nahor a podržíte ho na 5 sekúnd, režim sa prepne v nasledujúcom poradí: „SAMSUNG-TV REMOTE“ (Predvolený režim) → „OFF-TV REMOTE” → „ALL-TV REMOTE“. – V závislosti od diaľkového ovládania nemusí byť táto funkcia k dispozícii. – Výrobcovia, ktorí podporujú túto funkciu: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCASLK - 31 Používanie skrytých tlačidiel (tlačidiel s viacerými funkciami) Skryté tlačidlo Referenčná strana Tlačidlo na diaľkovom ovládaní Funkcia WOOFER Diaľkového ovládania televízora zap./vyp. (Pohotovostný režim) Strana 30 (Zdroj) Párovanie BT Strana 27 p (Prehrávanie/Pozastavenie) Auto Power Down zap./vyp. (Režim AUX) Strana 28 BT pripravené Strana 20 Vľavo Auto Power Link ON/OFF Strana 28 Vpravo Anynet+ ON/OFF Strana 28 Hore ID SET Strana 28 (Ovládanie zvuku) 7-pásmový EQ Strana 29 Špecikácie výstupu pre rôzne režimy zvukových efektov Effect Vstup Výstup Len s basovým reproduktorom So subwooferom a priestorovým reproduktorom So subwooferom a bezdrôtovou zadnou reproduktorovou súpravou STANDARD

• Ak je vstupný zdroj vo formáte Dolby Atmos®, výstup bude vo formáte 7.1.2 kanálov. Zvukový efekt nie je dostupný.

• Bezdrôtovú zadnú reproduktorovú súpravu Samsung a priestorové reproduktory je možné zakúpiť samostatne. Ak chcete zakúpiť súpravu alebo basový reproduktor, obráťte sa na predajcu, od ktorého ste zakúpili zariadenie Soundbar.SLK - 32

• Inštalujte len na zvislú stenu.

• Neinštalujte na miestach s vysokou teplotou alebo vlhkosťou.

• Overte si, či nosnosť steny zodpovedá hmotnosti produktu. V opačnom prípade stenu spevnite alebo zvoľte iné miesto inštalácie.

• Zakúpte si a použite upevňovacie skrutky alebo kotviace prvky, ktoré sú vhodné pre váš druh steny (sadrokartón, železo, drevo atď.). Ak je to možné, upevnite montážne skrutky do nosníkov v stene.

• Zakúpte si skrutky na montáž do steny, ktoré zodpovedajú druhu a hrúbke steny, na ktorú chcete upevniť zariadenie Soundbar. – Priemer: M5 – Dĺžka: Odporúča sa L 35 mm alebo väčšia dĺžka.

• Káble z jednotky pripojte k externým zariadeniam ešte pred inštaláciou zariadenia Soundbar na stenu.

• Pred inštaláciou sa uistite, že je jednotka vypnutá a odpojená zo zásuvky. V opačnom prípade by mohlo dôjsť k zásahu elektrickým prúdom. Súčasti na montáž na stenu Inštalačná pomôcka na montáž na stenu x 2 x 2 (M4 x L10) Skrutka držiaka Skrutka x 2 Konzoly nástenného držiaka

1. Na povrch steny sa umiestni Inštalačná

pomôcka na montáž na stenu.

• Inštalačná pomôcka na montáž na stenu musí byť umiestnená vodorovne.

• Ak sa TV namontuje na stenu, nainštalujte zariadenie Soundbar aspoň 5 cm pod TV. 5 cm alebo viacSLK - 33

2. Zarovnajte Stredovú líniu Inštalačná

pomôcka na montáž na stenu so stredom televízora (ak upevňujete zariadenie Soundbar pod televízor) a lepiacou páskou pripevnite k stene Inštalačná pomôcka na montáž na stenu.

• Ak zariadenie neinštalujete pod TV, umiestnite Stredovú líniu do stredu inštalačnej plochy. Stredovú líniu

3. Na oboch koncoch šablóny označte otvory na

montážne skrutky pomocou špičky pera alebo zastrúhanej ceruzky, ktorú zatlačíte cez stred nákresu s označením A-TYPE. Inštalačná pomôcka na montáž na stenu potom odstráňte.

4. Pomocou vrtáka vhodnej veľkosti vyvŕtajte

otvor do steny v mieste jednotlivých značiek.

• Ak značky nezodpovedajú polohám nosníkov, pred vložením montážnych skrutiek vložte do otvorov vhodné kotvy alebo hmoždinky. Ak používate kotvy alebo hmoždinky, uistite sa, že vyvŕtané otvory sú dostatočne veľké pre použité kotvy alebo hmoždinky.

5. Zatlačte skrutku (nie je súčasťou dodávky)

cez Skrutka držiaka a potom pevne zaskrutkujte každú skrutku do otvoru montážnej skrutky.

6. Namontujte 2 Držiaky konzoly na stenu so

správnou orientáciou na spodnú stranu zariadenia Soundbar pomocou 2 Skrutiek.

• Pri montáži sa uistite, že sa za zadnou stranou zariadenia Soundbar nachádza diel na zavesenie Konzol nástenného držiaka. Zadná strana zariadenia Soundbar Pravý koniec zariadenia SoundbarSLK - 34

7. Zariadenie Soundbar s pripevnenými

Konzolami nástenného držiaka nainštalujte tak, že Konzoly nástenného držiaka zavesíte na Skrutky držiaka na stene.

8. Posuňte zariadenie Soundbar nadol podľa

znázornenia nižšie tak, aby Držiaky konzoly na stenu pevne spočívali na Skrutkách držiaka.

• Vložte Skrutky držiaka do širokej (spodnej) časti Držiakov konzoly na stenu a potom posuňte Držiaky konzoly na stenu tak, aby Držiaky konzoly na stenu pevne spočívali na Skrutkách držiaka. 10 AKTUALIZÁCIA SOFTVÉRU Keď je zariadenie Soundbar pripojené k internetu, softvér sa aktualizuje automaticky, aj keď je zariadenie Soundbar vypnuté.

• Aby bolo možné používať funkciu automatickej aktualizácie, zariadenie Soundbar musí byť pripojené k internetu. Pripojenie Wi-Fi k zariadeniu Soundbar sa ukončí, ak sa odpojí jeho napájací kábel alebo ak sa preruší napájanie. Ak dôjde k výpadku napájania, po opätovnom zapnutí napájania alebo pripojení napájacieho kábla zapnite zariadenie Soundbar a znova ho pripojte k internetu.SLK - 35

11 RIEŠENIE PROBLÉMOV

Skôr ako sa obrátite na technickú podporu, skontrolujte nasledujúce skutočnosti. Jednotka sa nezapne. Je napájací kábel pripojený do zásuvky? ; Pripojte sieťovú zástrčku do zásuvky. Pri stlačení tlačidla sa nevykoná príslušná funkcia. Je v okolí prítomná statická elektrina? ; Odpojte sieťovú zástrčku a opäť ju pripojte. V režime BT dochádza k výpadkom zvuku. ; Pozrite si časti venované pripojeniu Bluetooth na strane 12 a 19. Neprehráva sa zvuk. Je zapnutá funkcia stlmenia? ; Stlačením tlačidla (Stlmenie) vypnite funkciu stlmenia zvuku. Je hlasitosť nastavená na minimum? ; Upravte hlasitosť. Diaľkové ovládanie nefunguje. Sú batérie vybité? ; Vymeňte ich za nové batérie. Je medzi diaľkovým ovládaním a hlavnou jednotkou zariadenia Soundbar príliš veľká vzdialenosť? ; Premiestnite diaľkové ovládanie bližšie k hlavnej jednotke zariadenia Soundbar. Červená LED dióda subwooferu bliká a subwoofer nevydáva zvuk. Tento problém sa môže vyskytnúť, ak nie je subwoofer pripojený k hlavnej jednotke zariadenia Soundbar. ; Skúste subwoofer pripojiť znovu. (Pozrite si stranu 6.) Subwoofer vydáva hukot a počuteľne vibruje. Skúste upraviť vibrácie subwooferu. ; Stlačením tlačidla WOOFER na diaľkovom ovládači nahor alebo nadol upravte hlasitosť subwooferu. (na –12 alebo medzi –6 až +6) Nemožno sa pripojiť k televízoru. Ak sa na pripojenie používa káblová sieť ; Skontrolujte, či je kábel pripojený správne. (Skontrolujte názov portu a uistite sa, či je kábel pripojený k správnemu portu.) (Pozrite si príslušnú stranu s jednotlivými spôsobmi pripojenia) ; Stlačením tlačidla (Zdroj) na hornom paneli zariadenia Soundbar alebo na diaľkovom ovládaní skontrolujte, či je nastavený správny režim. Ak sa na pripojenie používa bezdrôtová sieť ; Pripojené prostredníctvom rozhrania Bluetooth Prepnite zariadenie Soundbar do režimu „BT PAIRING“ a pomocou televízora zopakujte vyhľadávanie. (Podrobnosti nájdete na strane 12.)SLK - 36 ; Pripojené prostredníctvom siete Wi-Fi

• Sú podporované len Inteligentné televízory Samsung uvedené na trh po roku 2013.

• Ak televízor nie je pripojený k sieti Wi-Fi, vytvorte pripojenie pomocou ponuky siete na televízore. (Pozrite si používateľskú príručku k televízoru)

• Keď je zariadenie Soundbar pripojené, nájdete ho v zozname reproduktorov v mobilnom zariadení po spustení aplikácie SmartThings. (Podrobnosti nájdete na strane 22.)

• Bližšie informácie o službe Spotify Connect nájdete na adrese www.spotify.com/connectSLK - 37

LICENCII S OTVORENÝM ZDROJOVÝM KÓDOM Bližšie informácie o otvorenom zdrojovom kóde používanom v rámci tohto produktu nájdete na adrese: http://opensource.samsung.com

• Snímky a obrázky v tejto používateľskej príručke vám poskytujeme len ako referenciu, pričom sa môžu sa odlišovať od skutočného vzhľadu produktu.

• Môže vám byť účtovaný správny poplatok, ak (a) je na základe vašej požiadavky privolaný technik a vo výrobku nie je závada (t.j. keď ste si neprečítali túto používateľskú príručku). (b) prinesiete zariadenie do opravárenského strediska a produkt nevykazuje žiadnu chybu (t.j. v prípadoch, kde ste si neprečítali túto používateľskú príručku).

• Výšku daného správneho poplatku vám oznámime skôr, ako sa vykoná akákoľvek obhliadka v práci alebo domácnosti.SLK - 38

15 ŠPECIFIKÁCIE A PRÍRUČKA

Technické údaje Názov modelu HW-N850 Hmotnosť 8,8 kg Rozmery (Š x V x H) 1226,0 x 83,0 x 136,0 mm Rozsah prevádzkovej teploty +5°C až +35°C Rozsah prevádzkovej vlhkosti 10 % ~ 75 % ZOSILŇOVAČ Menovité výstupné napätie 18W x 10 + 10W x 3, 4 ohmy Podporované formáty prehrávania LPCM 2ch, Dolby Audio™ (podpora Dolby® Digital), DTS VÝSTUPNÝ VÝKON BEZDRÔTOVÉHO ZARIADENIA Maximálny výkon vysielača Wi-Fi 100mW pri 2,4GHz – 2,4835GHz, 5,15GHz – 5,35GHz & 5,47GHz – 5,725GHz VÝSTUPNÝ VÝKON BEZDRÔTOVÉHO ZARIADENIA Maximálny výkon vysielača BT 100mW pri 2,4GHz – 2,4835GHz VÝSTUPNÝ VÝKON BEZDRÔTOVÉHO ZARIADENIA Maximálny výkon vysielača SRD 25mW pri 5,725GHz – 5,825GHz Názov subwooferu PS-WN80 Hmotnosť 9,6 kg Rozmery (Š x V x H) 203,5 x 400,0 x 415,5 mm ZOSILŇOVAČ Menovité výstupné napätie 162W POZNÁMKY

• Samsung Electronics Co., Ltd si vyhradzuje všetky práva na zmenu špecikácií bez predchádzajúceho upozornenia.

• Hmotnosť a rozmery sú približné.SLK - 39 Upozornenie : Ak zapnete/vypnete rozhranie Wi-Fi, zariadenie Soundbar sa automaticky reštartuje. Celková spotreba energie v pohotovostnom režime (W) 4,5W Wi-Fi Spôsob deaktivácie portov Ak chcete zapnúť/vypnúť Wi-Fi, stlačte a podržte tlačidlo ID SET na dolnom paneli zariadenia Soundbar na 30 sekúnd. Bluetooth Spôsob deaktivácie portov Ak chcete zapnúť/vypnúť Bluetooth, stlačte a podržte tlačidlo NETWORK na dolnom paneli zariadenia Soundbar na 30 sekúnd.

• Spoločnosť Samsung Electronics týmto vyhlasuje, že toto zariadenie vyhovuje smernici 2014/53/EÚ. Úplné znenie vyhlásenia o zhode EÚ je k dispozícii na tejto internetovej adrese: http://www.samsung.com, prejdite na položky Podpora > Vyhľadať podporu k produktom a zadajte názov modelu. Toto zariadenie možno prevádzkovať vo všetkých krajinách EÚ. Funkciu siete WLAN (Wi-Fi alebo SRD) v pásme 5 GHz na tomto zariadení je možné prevádzkovať len v interiéri.SLK - 40 [Správna likvidácia batérií v tomto výrobku] (Platí v krajinách so zavedeným separovaným zberom) Toto označenie na batérii, príručke alebo balení hovorí, že batérie v tomto výrobku by sa po skončení ich životnosti nemali likvidovať spolu s ostatným domovým odpadom. V prípade takéhoto označenia chemické symboly Hg, Cd alebo Pb znamenajú, že batéria obsahuje ortuť, kadmium alebo olovo v množstve presahujúcom referenčné hodnoty smernice 2006/66/ES. Pri nevhodnej likvidácii batérií môžu tieto látky poškodiť zdravie alebo životné prostredie. Za účelom ochrany prírodných zdrojov a podpory opätovného použitia materiálu batérie likvidujte oddelene od iných typov odpadou a recyklujte ich prostredníctvom miestneho systému bezplatného zberu batérií. Správna likvidácia tohoto výrobku (Elektrotechnický & elektronický odpad) (Platí v krajinách so zavedeným separovaným zberom) Toto označenie na výrobku, príslušenstve alebo v sprievodnej brožúre hovorí, že po skončení životnosti by produkt ani jeho elektronické príslušenstvo (napr. nabíjačka, náhlavná súprava, USB kábel) nemali byť likvidované s ostatným domovým odpadom. Prípadnému poškodeniu životného prostredia alebo ľudského zdravia môžete predísť tým, že budete tieto výrobky oddeľovať od ostatného odpadu a vrátite ich na recykláciu. Používatelia v domácnostiach by pre podrobné informácie, ako ekologicky bezpečne naložiť s týmito výrobkami, mali kontaktovať buď predajcu, ktorý im ich predal, alebo príslušný úrad v mieste ich bydliska. Priemyselní používatelia by mali kontaktovať svojho dodávateľa a preveriť si podmienky kúpnej zmluvy. Tento výrobok a ani jeho elektronické príslušenstvo by nemali byť likvidované spolu s ostatným priemyselným odpadom. Informácie o záväzkoch spoločnosti Samsung v oblasti ochrany životného prostredia a o regulačných povinnostiach pre špecické produkty (napr. nariadenia REACH, WEEE, nariadenia pre batérie) nájdete na adrese: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.htmlSLV - ii VARNOSTNI PODATKI VARNOSTNA OPOZORILA
