MANUALE UTENTE HWN850 SAMSUNG

INFORMAZIONI SULLA SICUREZZA

NORME PER LA SICUREZZA

PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL’INTERNO NON VI SONO PARTI RIPARABILI DALL’UTENTE. PER L’ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO. ATTENZIONE RISCHIO DIFOLGORAZIONE. NON APRIRE.Questo simbolo indica che all'interno sono presenti tensioni pericolose. E' pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.Questo simbolo indica la disponibilità di informazioni importanti nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo.Prodotto di Classe II: Questo simbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra.Tensione CA: Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CA.Tensione CC : Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CC.Attenzione, consultare le Istruzioni per l’uso: Questo simbolo indica all’utente la necessità di consultare il manuale dell’utente per ottenere ulteriori informazioni sulla sicurezza. AVVERTENZA

• Per ridurre i rischi d’incendio e di scosse elettriche non esporre l’ apparecchio a pioggia o umidità. ATTENZIONE

• Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.

• Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve essere facilmente raggiungibile.

• Non schizzare o sgocciolare liquidi sull’apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull’apparecchio.

• Per spegnere completamente l’apparecchio, estrarre la spina di alimentazione dalla presa di rete. Di conseguenza, la spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento.ITA - iii PRECAUZIONI

1. Assicurarsi che l’alimentazione CA della

propria abitazione sia conforme ai requisiti di potenza riportati sull’adesivo di identicazione situato sulla parte inferiore del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), vericando che vi sia spazio sufciente per una corretta ventilazione

7 - 10 cm. Assicurarsi che le aperture di

ventilazione non siano coperte. Non sistemare l’unità su amplicatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l’unità, scollegare il connettore CA dalla presa di rete. Scollegare l’unità dalla presa se si prevede di non utilizzarla per un periodo prolungato.

2. Durante i temporali, scollegare la spina di

alimentazione dalla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l’unità.

3. Non esporre l’unità alla luce diretta del sole o

ad altre fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell’unità.

4. Tenere il prodotto lontano da fonti di umidità

(ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell’unità, scollegare il cavo di alimentazione dalla presa di corrente. Il prodotto non è destinato all’uso industriale. Questo prodotto è destinato esclusivamente all’uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l’unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.

5. Le batterie utilizzate con questo prodotto

contengono sostanze chimiche dannose per l’ambiente. Non smaltirle con i comuni riuti domestici. Non gettare le batterie nel fuoco. Non cortocircuitare, smontare o surriscaldare le batterie. Una installazione scorretta delle batterie può causarne l’esplosione. Sostituire solo con batterie dello stesso tipo o equivalenti. INFORMAZIONI SUL MANUALE Il manuale utente è composto da due parti: il presente MANUALE UTENTE semplicato in formato cartaceo e un MANUALE COMPLETO dettagliato che è possibile scaricare. MANUALE UTENTE Consultare questo manuale per istruzioni di sicurezza, informazioni sull’installazione del prodotto, i componenti, i collegamenti e le speciche del prodotto. MANUALE COMPLETO È possibile accedere al MANUALE COMPLETO nel centro di assistenza clienti Samsung online scansionando il codice QR. Per visualizzare il manuale sul proprio PC o dispositivo mobile, scaricarlo dal sito Web Samsung in formato documento. (http://www.samsung.com/support) Le caratteristiche, le speciche e le schermate delle app sono soggette a modiche senza preavviso.ITA - iv SOMMARIO 01 Vericadeicomponenti 2 Inserimento delle batterie prima dell’utilizzo del telecomando (2 batterie AA)

02 Panoramicadelprodotto 3 Pannello anteriore / Pannello superiore della Soundbar ------------------------- 3 Pannello inferiore della Soundbar ------------------------- 4 03 CollegamentodellaSoundbar 5 Collegamento alla rete elettrica

Connessione della Soundbar al Subwoofer

– Connessione automatica tra il subwoofer e la Soundbar

– Connessione manuale del subwoofer in caso di connessione automatica non riuscita

Collegamento del kit SWA-9000S (venduto separatamente) alla Soundbar

– Collegamento di una TV tramite un cavo HDMI

– Collegamento tramite un cavo ottico

– Connessione di una TV mediante Bluetooth

– Collegamento tramite Wi-Fi

05 Collegamentodiundispositivoesterno 16 Connettersi utilizzando un cavo HDMI (supporta Dolby Atmos®)

Connettersi utilizzando un cavo HDMI

Collegamento tramite un cavo ottico

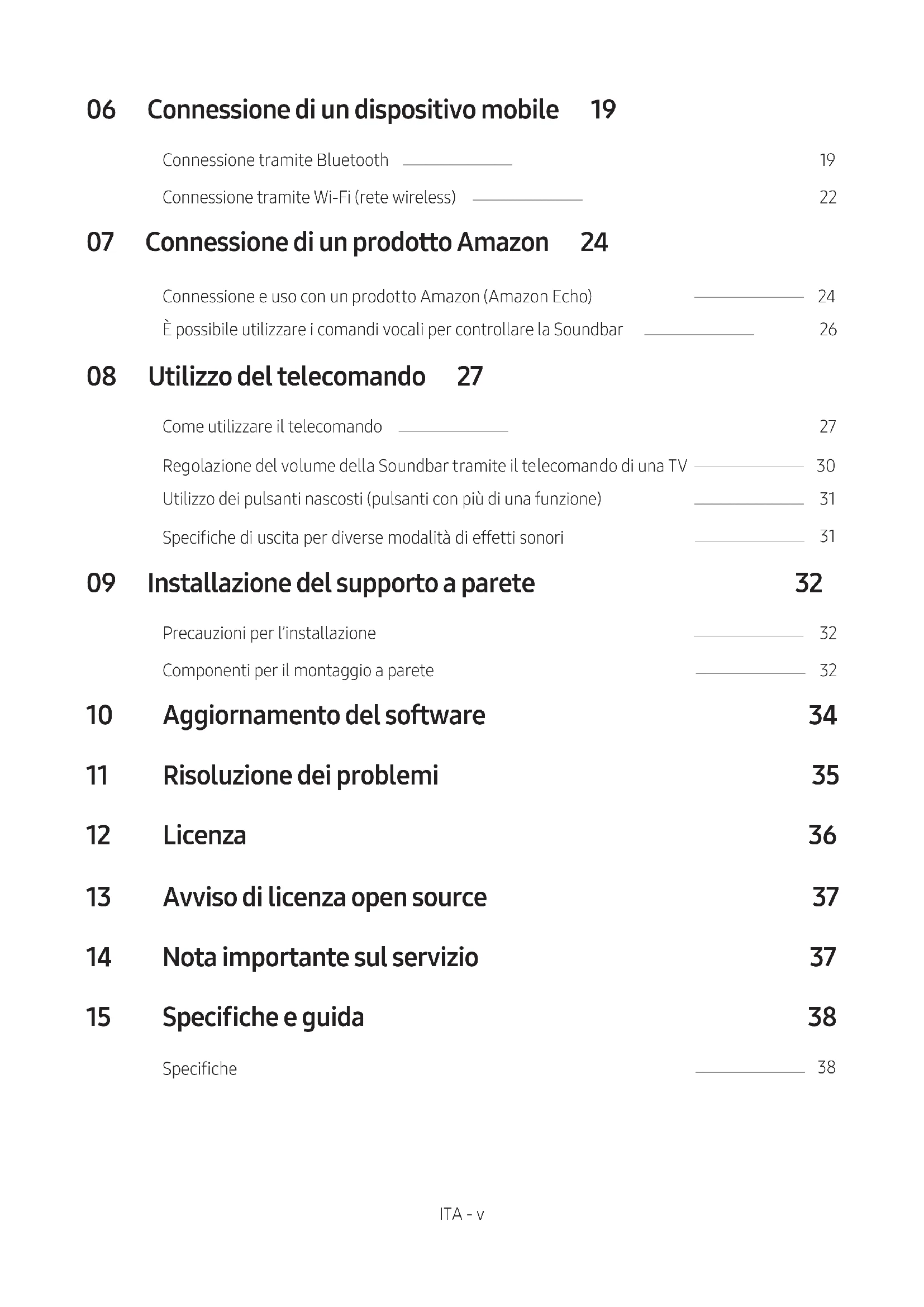

18ITA - v 06 Connessionediundispositivomobile 19 Connessione tramite Bluetooth

07 ConnessionediunprodottoAmazon 24 Connessione e uso con un prodotto Amazon (Amazon Echo) ------------------------- 24 È possibile utilizzare i comandi vocali per controllare la Soundbar

08 Utilizzodeltelecomando 27 Come utilizzare il telecomando

Regolazione del volume della Soundbar tramite il telecomando di una TV ------------------------- 30 Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione)

Speciche di uscita per diverse modalità di effetti sonori

09 Installazionedelsupportoaparete 32 Precauzioni per l’installazione

Componenti per il montaggio a parete

10 Aggiornamentodelsoftware 34 11 Risoluzionedeiproblemi 35 12 Licenza 36 13 Avvisodilicenzaopensource 37 14 Notaimportantesulservizio 37 15 Specicheeguida 38 Speciche

x 2 Cavodialimentazione (Subwoofer) Cavodi alimentazione (Unitàprincipale) CavoHDMI Supportoper montaggioa parete x 2 x 2 (M4 x L10) Guidaperilmontaggioaparete Rondelladi ssaggio Vite

• Per ulteriori informazioni sull’alimentazione e il consumo di energia, vedere l’etichetta applicata al prodotto. (Etichetta : Fondo dell’Unità Principale della Soundbar)

• I passaggi per il collegamento all’alimentazione sono contrassegnati (

). Per ulteriori informazioni sui collegamenti all’alimentazione, consultare la pagina 5.

• Per i componenti di montaggio a parete della Soundbar, consultare la pagina 32.

• Per acquistare componenti aggiuntivi o cavi opzionali, contattare un Centro servizi Samsung o l’Assistenza clienti Samsung.

• L’aspetto degli accessori può variare leggermente dalle illustrazioni riportate sopra. Inserimentodellebatterieprimadell’utilizzodeltelecomando (2batterieAA) Far scorrere il coperchio della batteria nella direzione della freccia no alla completa rimozione. Inserire 2 batterie AA (1,5 V) orientate in maniera tale da rispettarne la polarità. Far scorrere il coperchio della batteria no al raggiungimento della posizione iniziale.ITA - 3

02 PANORAMICA DEL PRODOTTO

Pannelloanteriore/PannellosuperioredellaSoundbar Pannellosuperiore Posizionare il prodotto in modo tale che il logo “Samsung Harman Kardon” si trovi nella parte superiore.

Tasto (Alimentazione)Consente di accendere e spegnere il dispositivo. Tasto (Sorgente)Consente di selezionare il modo di ingresso della sorgente.Mododiingresso VisualizzazioneIngresso digitale ottico D.IN Ingresso ARC (HDMI OUT) D.IN TV ARC (Conversione automatica) Ingresso HDMI HDMI 1 / HDMI 2Modo Wi-Fi WIFIModo BLUETOOTH BT

• Per attivare la modalità “BT PAIRING”, modicare la sorgente alla modalità “BT”, quindi premere e tenere premuto il tasto (Sorgente) sul pannello superiore per più di 5 secondi.

Tasto-/+(Volume)Consente di regolare il volume.

• Una volta effettuata la regolazione, il livello del volume viene visualizzato sul display frontale della Soundbar.

Visualizzazione Consente di visualizzare lo stato e il modo attuale del prodotto.

Quando si inserisce il cavo CA, il tasto di accensione diventa operativo in 4 - 6 secondi.

Quando si accende l’unità vi è un ritardo di 4 - 5 secondi prima che venga riprodotto il suono.

Per attivare solo l’audio del Soundbar, disattivare i diffusori della TV nel menu di congurazione audio della TV. Vedere il manuale fornito con il televisore.ITA - 4 PannelloinferioredellaSoundbar POWERSERVICENETWORKID SET(WOOFER/REAR)DIGITAL AUDIO IN(OPTICAL)HDMI IN 1HDMI IN 2HDMI OUT(TV-ARC) POWER

POWER Collegare il cavo di alimentazione CA della Soundbar.

• Tenere premuto il tasto Su del telecomando per 5 secondi per completare l’ID SET.

SERVICE Collegare un dispositivo di memorizzazione USB per aggiornare il software del prodotto.

DIGITALAUDIOIN(OPTICAL) Collegare all’uscita digitale (ottica) di un dispositivo esterno.

HDMIIN1/HDMIIN2 Consente l’ingresso di segnali audio e video contemporaneamente utilizzando un cavo HDMI. Utilizzare per collegare un dispositivo esterno supportato.

HDMIOUT(TV-ARC) Collegare alla presa jack HDMI (ARC) di una TV.

• Per scollegare il cavo di alimentazione da una presa a parete, tirare afferrandolo per la spina. Non tirare afferrando il cavo.

• Non collegare questa unità o altri componenti a una presa CA no a quanto tutti i collegamenti tra i componenti sono stati completati.ITA - 5

03 COLLEGAMENTO DELLA SOUNDBAR

Collegamentoallareteelettrica Per collegare il subwoofer e la Soundbar a una presa elettrica, utilizzare i componenti di alimentazione (1, 2) nel seguente ordine: 1 Collegare il cavo di alimentazione al subwoofer. 2 Collegare il cavo di alimentazione alla Soundbar. Vedere le gure sottostanti.

• Per ulteriori informazioni sulla potenza elettrica assorbita e sul consumo di energia, vedere l’etichetta applicata al prodotto. (Etichetta: Fondo dell’unità principale della Soundbar) POWER Retrodelsubwoofer 1 Cavodi alimentazione Collegamentoalla reteelettrica Fondodell’unitàprincipale dellaSoundbar POWER SERVICENETWORKID SET (WOOFER/REAR)

(OPTICAL)HDMI IN 1HDMI IN 2HDMI OUT(TV-ARC)SERVICENETWORKID SET(WOOFER/REAR) POWER Collegamentoallarete elettrica 2 Cavodi alimentazione POWERITA - 6 ConnessionedellaSoundbaralSubwoofer Quando è collegato il subwoofer, vengono riprodotti potenti toni bassi. ConnessioneautomaticatrailsubwooferelaSoundbar Al momento dell’accensione dopo il collegamento dei cavi di alimentazione alla Soundbar e al subwoofer, il subwoofer si connette automaticamente alla Soundbar.

• Una volta completata l’associazione automatica, si accendono gli indicatori blu sul retro del subwoofer. IndicatoriLEDsulretrodelsubwoofer LED Stato Descrizione Soluzione Blu Acceso Connessione riuscita (funzionamento normale)

Lampeggiante Standby (con l’unità principale della Soundbar spenta) Vericare l’alimentazione di potenza all’unità principale della Soundbar. Si è vericato un problema di connessione. Collegare di nuovo. (Fare riferimento alle istruzioni relative alla connessione manuale presenti a pagina 7). Rosso Acceso Standby (con l’unità principale della Soundbar spenta) Vericare l’alimentazione di potenza all’unità principale della Soundbar. Si è vericato un problema di connessione. Collegare di nuovo. (Fare riferimento alle istruzioni relative alla connessione manuale presenti a pagina 7). Rosso e blu Lampeggiante Malfunzionamento Consultare il manuale per i recapiti del Centro servizi Samsung.ITA - 7 Connessionemanualedelsubwooferincasodiconnessioneautomaticanonriuscita Primadieseguirelaproceduradiconnessionemanualedescrittadiseguito:

• Vericare che i cavi di alimentazione della Soundbar e del subwoofer siano collegati correttamente.

• Assicurarsi che la Soundbar sia accesa.

1. Tenere premuto ID SET sul retro del subwoofer per almeno 5 secondi.

• L’indicatore rosso sul retro del diffusore si spegne e l’indicatore blu lampeggia. Retrodelsubwoofer 5 Sec IlLEDblulampeggia velocemente

2. Tenere premuto il tasto Su del telecomando per almeno 5 secondi.

• Il messaggio ID SET viene visualizzato brevemente sul display della Soundbar, poi scompare.

• La Soundbar si accenderà automaticamente una volta completata l’ID SET. SOUNDMODE PAIR5 Sec ID SET Illogo“SamsungHarmanKardon”si trovasullapartesuperiore

3. Vericare che il LED LINK sia di colore blu sso (connessione completata).

Blusso L’indicatore a LED LINK smette di lampeggiare e diventa blu sso quando si stabilisce una connessione tra la Soundbar e il subwoofer wireless.ITA - 8 NOTE

• Non collegare il cavo di alimentazione di questo prodotto o la tua TV a una presa a muro no a quanto tutti i collegamenti tra i componenti sono stati completati.

• Prima di spostare o installare questo prodotto, assicurarsi di spegnerlo e scollegare il cavo di alimentazione.

• Se l’unità principale è spenta, il subwoofer wireless entrerà in modo stand-by e l’indicatore Led di STANDBY sul retro diventerà rosso dopo aver lampeggiato in blu per diverse volte.

• Se si utilizza un dispositivo che sfrutta la medesima frequenza (5,8 Ghz) della Soundbar nelle vicinanze della Soundbar, le interferenze potrebbero causare alcune interruzioni del suono.

• La distanza di trasmissione massima del segnale wireless dell’unità principale è di circa 10 metri, ma può variare a seconda dell’ambiente di funzionamento. Se tra l’unità principale e il subwoofer si frappone una parete metallica o di cemento armato, il sistema potrebbe non funzionare affatto in quanto il segnale wireless non è in grado di attraversare il metallo. PRECAUZIONI

• Le antenne di ricezione wireless sono integrate nel subwoofer wireless. Tenere le unità al riparo da acqua e umidità.

• Per prestazioni di ascolto ottimali, assicurarsi che l’area circostante il diffusore wireless e il posizionamento del modulo di ricezione wireless (venduto separatamente) siano sgombri da ostacoli. CollegamentodelkitSWA-9000S(vendutoseparatamente)alla Soundbar Per provare il vero impianto audio surround wireless, collegare il kit di diffusori posteriori wireless Samsung (SWA-9000S) (venduto separatamente) alla Soundbar.

1. Collegare il modulo ricevitore wireless ai 2 diffusori surround.

– Il cavi dei diffusori sono identicati tramite un codice colore. SURROUND-LEFTID SET

2. Dopo aver inserito il modulo ricevitore wireless in una presa elettrica, vericare che sia in stato di

• L’indicatore LINK a LED (LED blu) sul Modulo ricevitore wireless lampeggia. Se il LED non lampeggia, premere il tasto ID SET sul retro del Modulo ricevitore wireless con la punta di una penna per 5~6 secondi no a che l’indicatore LINK a LED lampeggia (in blu). Per ulteriori informazioni sul LED, fare riferimento al manuale utente del prodotto SWA-9000S. ID SET

3. Tenere premuto il tasto Su del telecomando per almeno 5 secondi.

• Il messaggio ID SET viene visualizzato brevemente sul display della Soundbar, poi scompare.

• La Soundbar si accenderà automaticamente una volta completata l’ID SET. SOUND MODE PAIR 5 Sec ID SET Illogo“SamsungHarmanKardon”si trovasullapartesuperiore ATTENZIONE

• Se la Soundbar stava riproducendo musica al momento del collegamento al kit SWA-9000S, potrebbero udirsi alcune irregolarità emesse dal woofer durante il completamento della connessione.

4. Vericare che il LED LINK sia di colore blu sso (connessione completata).

STANDBY LINK STANDBY LINK Blusso L’indicatore a LED LINK smette di lampeggiare e diventa blu sso quando si stabilisce una connessione tra la Soundbar e il modulo ricevitore wireless.

5. Se il kit SWA-9000S non si connette, ripetere la procedura dal passaggio 2.ITA - 10

04 COLLEGAMENTO ALLA TV

È possibile ascoltare l’audio della TV dalla Soundbar grazie a connessioni cablate o wireless.

• Quando la Soundbar è collegata a specici modelli di televisore Samsung, è possibile controllarla utilizzando il telecomando della TV. – Questa funzione è disponibile per le Smart TV Samsung prodotte dal 2017 in poi, in grado di supportare il Bluetooth quando la Soundbar è connessa alla TV tramite un cavo ottico. – Questa funzione consente inoltre di utilizzare il menu della TV per regolare il campo sonoro e diverse impostazioni, oltre al volume e alla funzione di muto. Metodo1.Collegamentomedianteuncavo Quando i segnali di radiodiffusione sono di tipo Dolby Digital e nella TV il “Formato audio dell’uscita digitale” è impostato su PCM, si raccomanda di modicare l’impostazione passando a Dolby Digital. Una volta modicata l’impostazione, è possibile godere di una qualità audio più elevata. (Sul menu del TV le diciture per Dolby Digital e PCM potrebbero essere diverse a seconda del produttore del TV.) CollegamentodiunaTVtramiteuncavoHDMI HDMI OUT(TV-ARC)HDMI IN(ARC)Vericarelapresenzadel(ARC)pressolaportaHDMIINdellapropriaTV.CavoHDMIFondodellaSoundbarVericarelaporta HDMIOUT(TV-ARC)dell'unitàprincipaledellaSoundbar.

TV ARC PartesuperioredellaSoundbar1. Con la Soundbar e la TV accese, collegare il cavo HDMI come illustrato nella gura.

2. “TV ARC” compare nella nestra di visualizzazione dell’unità principale della Soundbar e la

Soundbar riproduce l’audio della TV.

• Se non è possibile udire l’audio della TV, premere il tasto (Sorgente) sul telecomando o sulla parte superiore della Soundbar per passare alla modalità “D.IN”. Lo schermo mostrerà in sequenza le opzioni “D.IN” e “TV ARC”, in questo modo sarà possibile udire l’audio della TV.ITA - 11

• Se “TV ARC” non compare nella nestra di visualizzazione dell’unità principale della Soundbar, vericare che il cavo HDMI sia collegato alla porta corretta.

• Utilizzare i tasti del volume del telecomando della TV per regolare il volume della Soundbar. NOTE

• L’HDMI è un’interfaccia che permette la trasmissione digitale di dati audio e video con un singolo connettore.

• Se la TV è dotata di una porta ARC, collegare il cavo HDMI all’ingresso HDMI IN (ARC).

• Consigliamo l’uso di un cavo HDMI coreless, se possibile. Se si utilizza un cavo HDMI cored, usarne uno il cui diametro sia inferiore ai 14 mm.

• Anynet+ deve essere attivato.

• Questa funzione non è disponibile, se il cavo HDMI non supporta l’ARC. Collegamentotramiteuncavoottico FondodellaSoundbarOPTICAL OUTDIGITAL AUDIO IN(OPTICAL)

D.IN Cavoottico (nonfornitoindotazione)PartesuperioredellaSoundbar

1. Collegare la presa jack DIGITALAUDIOIN(OPTICAL) della Soundbar alla presa jack OPTICAL OUT

della TV con un cavo ottico (non fornito in dotazione) digitale.

2. Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare la

modalità “D.IN”. AutoPowerLink Auto Power Link accende automaticamente la Soundbar quando la TV è accesa.

1. Collegare la Soundbar e una TV con un cavo ottico (non fornito in dotazione) digitale.

2. Premere il tasto Sinistra del telecomando per 5 secondi per attivare o

disattivare Auto Power Link.

• Per impostazione predenita la funzione Auto Power Link è impostata su ON. (Per disattivarla, tenere premuto il tasto Sinistra del telecomando per 5 secondi.)

• A seconda del dispositivo collegato, Auto Power Link potrebbe non funzionare.

• Questa funzione è disponibile solamente nel modo “D.IN”.ITA - 12 Metodo2.Connessionewireless ConnessionediunaTVmedianteBluetooth In caso di connessione di una TV mediante Bluetooth, è possibile percepire l’audio stereo senza i fastidi dovuti al cablaggio.

• È possibile connettere solo una TV alla volta. SOUND MODE PAIR OPPURE PartesuperioredellaSoundbar Laconnessioneiniziale

1. Premere il tasto PAIR sul telecomando per accedere alla modalità “BT PAIRING”.

(OPPURE) a. Premere il tasto (Sorgente) sul pannello superiore e selezionare quindi “BT”. “BT” passa automaticamente a “BT READY” nel giro di pochi secondi se non è presente alcun dispositivo Bluetooth connesso alla Soundbar. b. Quando appare la dicitura “BT READY”, premere e tenere premuto il tasto  (Sorgente) sul pannello superiore della Soundbar per più di 5 secondi no a visualizzare “BT PAIRING”.

2. Selezionare il modo Bluetooth sulla TV. (Per ulteriori informazioni, consultare il manuale della TV.)

3. Selezionare “[AV]SamsungSoundbarNxxx” dall’elenco visualizzato nella schermata della TV. Una

Soundbar disponibile è indicata con “NeedPairing” o “Paired” nell’elenco dei dispositivi Bluetooth della TV. Per connettersi alla Soundbar, selezionare il messaggio e stabilire una connessione.

• Una volta connessa la TV, viene visualizzato il messaggio [NomeTV] → “BT” sul display frontale della Soundbar.

4. Ora è possibile percepire l’audio della TV dalla Soundbar.

Seildispositivononriesceaconnettersi

• Se la voce relativa alla Soundbar precedentemente connessa (ad es. “[AV]SamsungSoundbar Nxxx”) compare nell’elenco, cancellatela.

• Ripetere quindi i passaggi da 1 a 3.ITA - 13 DisconnessionedellaSoundbardallaTV Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare qualsiasi modalità, eccetto “BT”.

• La disconnessione richiede tempo perché la TV deve ricevere una risposta dalla Soundbar. (Il tempo necessario potrebbe variare a seconda del modello di TV.)

• Per annullare la connessione Bluetooth automatica tra la Soundbar e il TV, premere il tasto

 (Riproduci/Sospendi) del telecomando per 5 secondi con la Soundbar in stato “BT READY”. (Attivazione → Disattivazione) NOTA

• Una volta connessa la Soundbar alla TV per la prima volta, utilizzare la modalità “BT READY” per la riconnessione. QualèladifferenzatraBTREADYeBTPAIRING?

• BT READY : in questa modalità è possibile cercare delle TV già connesse in passato o connettere alla Soundbar un dispositivo mobile connesso in passato.

• BT PAIRING : in questa modalità, è possibile connettere un nuovo dispositivo alla Soundbar. (Premere il tasto PAIR sul telecomando oppure premere e tenere premuto il tasto (Sorgente) sulla parte superiore della Soundbar per più di 5 secondi mentre la Soundbar è in modalità “BT”.) NOTE

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.

• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.

• La Soundbar si spegne automaticamente dopo 5 minuti nello stato Pronto.

• La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni: – Se la Soundbar è circondata da un potente campo elettrico. – Se si effettua l’associazione di diversi dispositivi Bluetooth con la Soundbar in contemporanea. – Se il dispositivo Bluetooth è spento, fuori posto o presenta malfunzionamenti.

• I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio forni a microonde, LAN wireless e così via, devono essere tenuti lontano dall’unità principale della Soundbar.ITA - 14 CollegamentotramiteWi-Fi Checklistpre-collegamento

1. Confermare che la SmartTVSamsungèstataprodottadopoil2013. Questa funzione è

compatibile esclusivamente con Smart TV Samsung prodotte dopo il 2013.

2. Assicurarsi che il Routerwireless(Wi-Fi)sia correttamente installato e funzionante.

3. Assicurarsi che la TVsiacollegataalrouterwireless(allavostrareteWi-Fi).

PartesuperioredellaSoundbar Fase1:CollegarelaSoundbarallaWi-Fi

1. Premere il tasto (Source) sulla parte superiore della Soundbar o sul telecomando per

selezionare la modalità “WIFI”.

• In caso di utilizzo di un gruppo selezionato di TV Samsung (Samsung Smart TV degli anni 2016 ~ 2018 che supportano il Bluetooth.) – Selezionando la modalità “WIFI” a TV accesa, lo schermo della TV visualizzerà una nestra di pop-up contenente istruzioni su come collegare automaticamente la Soundbar a un router wireless (Wi-Fi). Fare riferimento alle istruzioni sulla nestra di pop-up della TV. PartesuperioredellaSoundbar WIFI

2. Collegate il vostro dispositivo mobile (smartphone, tablet ecc.) alla rete Wi-Fi a cui è collegata la TV.

4. Seguire le istruzioni riportate sulla schermata della App sul dispositivo mobile per collegare la

Soundbar alla rete Wi-Fi.ITA - 15 Fase2:CongurareleImpostazionisullaTV

• Se la TV si scollega dalla rete wireless dopo aver cambiato la sorgente di ingresso alla Soundbar, utilizzare il menu della TV per collegare nuovamente la TV alla rete. PerleTVrilasciatenel2018 Home ( ) Impostazioni ( ) Suono Uscita audio [AV] Samsung Soundbar Nxxx (Wi-Fi) PerleTVrilasciatenel2017 Home ( ) Impostazioni ( ) Suono Uscita audio [AV] Samsung Soundbar Nxxx (Wi-Fi) PerleTVrilasciatenel2016 Home ( ) Impostazioni ( ) Suono Selezionare altoparlante [AV] Samsung Soundbar Nxxx (Wi-Fi) PerleTVrilasciatenel2015 Menu Suono Elenco altoparlanti PerleTVrilasciatenel2014 Menu Suono Impostazioni altoparlanti Multiroom Link - Impostazioni NOTE

• La TV e la Soundbar devono rimanere collegate alla stessa rete wireless (Wi-Fi).

• Se il router wireless (Wi-Fi) utilizza un canale DFS, non sarà possibile stabilire una connessione Wi-Fi tra la TV e la Soundbar. Per ulteriori informazioni, mettersi in contatto con il proprio provider di servizi Internet.

• Se la connessione Wi-Fi a 5Ghz non è uida, utilizzare la banda a 2.4Ghz.

• Dato che i menu potrebbero variare a seconda dell’anno di produzione, fare riferimento al manuale della propria TV.ITA - 16

05 COLLEGAMENTO DI UN DISPOSITIVO

ESTERNO È possibile connettersi a un dispositivo esterno tramite una rete cablata o wireless per riprodurre l’audio del dispositivo esterno tramite la Soundbar. ConnettersiutilizzandouncavoHDMI(supportaDolbyAtmos®)

• Checos’èDolbyAtmos®?La tecnologia Atmos migliora i sistemi audio surround a 7.1 canali aggiungendo un diffusore sopraelevato. In questo modo chi ascolta è avvolto dal suono a 360 gradi e gode di un’esperienza coinvolgente, ad alta denizione, ricca, dettagliata e più profonda.

• Importante: Questo prodotto supporta Dolby Atmos® esclusivamente in modalità HDMI.

Dispositivoesterno HDMI 1 OPPURE HDMI 2 FondodellaSoundbar

1. Collegare un cavo HDMI dalla presa jack HDMI IN 1 oppure HDMI IN 2 situate sulla parte inferiore

della Soundbar alla presa jack HDMI OUT situata sul proprio dispositivo digitale.

2. Collegare un cavo HDMI dalla presa jack HDMIOUT(TV-ARC) situata nella parte inferiore della

Soundbar alla presa jack HDMI IN situata sulla TV.

3. Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare

“HDMI 1” o “HDMI 2”.

4. La modalità “HDMI 1” o “HDMI 2” viene visualizzata sul pannello display della Soundbar e viene

emesso il suono.ITA - 17 NOTA

• Se è attivata la tecnologia Dolby Atmos®, il display anteriore visualizzerà la dicitura “DOLBY ATMOS”. CongurazionediDolbyAtmos®sulettoreBDoaltrodispositivo.

• Accedere alle opzioni di Uscita Audio dal menu delle impostazioni del lettore BD o altro dispositivo e assicurarsi che sia selezionata la funzione “Nessuna codica” per il Bitstream. Per esempio, in caso di lettore BD Samsung, accedere a Menu Home → Suono → Uscita digitale e quindi selezionare Bitstream (non elaborato).

• Se le opzioni di Uscita Audio comprendono l’Audio secondario, assicurarsi che sia impostato su spento.

• Dolby Atmos® funziona solamente su canali 7.1.2.

• Assicurarsi che il contenuto supporti il Dolby Atmos®. ConnettersiutilizzandouncavoHDMI

1. Collegare un cavo HDMI dalla presa jack HDMI IN 1 oppure HDMI IN 2 situate sulla parte inferiore

della Soundbar alla presa jack HDMI OUT situata sul proprio dispositivo digitale.

2. Collegare un cavo HDMI dalla presa jack HDMIOUT(TV-ARC) situata nella parte inferiore della

Soundbar alla presa jack HDMI IN situata sulla TV.

3. Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare

“HDMI 1” o “HDMI 2”.

4. La modalità “HDMI 1” o “HDMI 2” viene visualizzata sul pannello display della Soundbar e viene

emesso il suono.ITA - 18 Collegamentotramiteuncavoottico

DIGITAL AUDIO IN(OPTICAL)OPTICAL OUT

Cavoottico (nonfornitoin dotazione) PartesuperioredellaSoundbar LettoreBD/DVD/Decoder/ Consolepervideogiochi

1. Collegare il DIGITALAUDIOIN(OPTICAL) ell’unità principale alla presa jack OPTICAL OUT del

dispositivo sorgente utilizzando un cavo ottico (non fornito in dotazione) digitale.

2. Selezionare la modalità

“D.IN” , premendo il tasto (Sorgente) sul pannello superiore o sul telecomando.ITA - 19

06 CONNESSIONE DI UN DISPOSITIVO MOBILE

ConnessionetramiteBluetooth In caso di connessione di un dispositivo mobile mediante Bluetooth, è possibile percepire l’audio stereo senza i fastidi dovuti al cablaggio.

• È possibile connettere solo un dispositivo Bluetooth alla volta. SOUND MODE PAIR OPPUREPartesuperioredellaSoundbarDispositivoBluetooth Laconnessioneiniziale

1. Premere il tasto PAIR sul telecomando per accedere alla modalità “BT PAIRING”.

(OPPURE) a. Premere il tasto (Sorgente) sul pannello superiore e selezionare quindi “BT”. “BT” passa automaticamente a “BT READY” nel giro di pochi secondi se non è presente alcun dispositivo Bluetooth connesso alla Soundbar. b. Quando appare la dicitura “BT READY”, premere e tenere premuto il tasto  (Sorgente) sul pannello superiore della Soundbar per più di 5 secondi no a visualizzare “BT PAIRING”.

2. Selezionare “[AV]SamsungSoundbarNxxx” all’elenco visualizzato.

• Quando una Soundbar è connessa al dispositivo Bluetooth, nel display frontale viene visualizzato il messaggio [NomedispositivoBluetooth] → “BT”.

3. Riprodurre i le musicali sul dispositivo connesso tramite Bluetooth alla Soundbar.

Seildispositivononriesceaconnettersi

• Se la voce relativa alla Soundbar precedentemente connessa (ad es. “[AV]SamsungSoundbar Nxxx”) compare nell’elenco, cancellatela.

• Ripetere quindi i passaggi da 1 a 2. NOTA

• Una volta connessa la Soundbar alla dispositivo mobile per la prima volta, utilizzare la modalità “BT READY” per la riconnessione.ITA - 20 QualèladifferenzatraBTREADYeBTPAIRING?

• BT READY : in questa modalità è possibile cercare delle TV già connesse in passato o connettere alla Soundbar un dispositivo mobile connesso in passato.

• BT PAIRING : in questa modalità, è possibile connettere un nuovo dispositivo alla Soundbar. (Premere il tasto PAIR sul telecomando oppure premere e tenere premuto il tasto (Sorgente) sulla parte superiore della Soundbar per più di 5 secondi mentre la Soundbar è in modalità “BT”.) NOTE

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.

• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.

• La Soundbar si spegne automaticamente dopo 5 minuti nello stato Pronto.

• La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni: – Se la Soundbar è circondata da un potente campo elettrico. – Se si effettua l’associazione di diversi dispositivi Bluetooth con la Soundbar in contemporanea. – Se il dispositivo Bluetooth è spento, fuori posto o presenta malfunzionamenti.

• I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio forni a microonde, LAN wireless e così via, devono essere tenuti lontano dall’unità principale della Soundbar.

• Il Soundbar supporta i dati SBC (44,1kHz, 48kHz).

• Effettuare il collegamento esclusivamente a un dispositivo Bluetooth che supporti la funzione A2DP (AV).

• Non è possibile collegare il Soundbar a un dispositivo Bluetooth che supporta soltanto la funzione HF (Hands Free).

• Una volta stabilito il collegamento tra la Soundbar e un dispositivo Bluetooth, selezionando “[AV] SamsungSoundbarNxxx” dall’elenco dei dispositivi trovati, la Soundbar passa automaticamente al modo “BT”. – Disponibile solo se il Soundbar è elencato tra i dispositivi collegati al dispositivo Bluetooth. (Il dispositivo Bluetooth e il Soundbar devono essere stati collegati in precedenza almeno una volta).

• Il Soundbar appare nell’elenco dei dispositivi cercati del dispositivo Bluetooth solo se il Soundbar visualizza “BT READY”.

• La Soundbar non può essere abbinata a un altro dispositivo Bluetooth se è gia in modalità Bluetooth e abbinata a un altro dispositivo Bluetooth.ITA - 21 DisconnettereildispositivoBluetoothdallaSoundbar È possibile scollegare il dispositivo Bluetooth dall’Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

• L’Soundbar viene scollegato.

• Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio “BT DISCONNECTED”. DisconnessionedellaSoundbardaldispositivoBluetooth Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi passare a un modo qualsiasi eccetto “BT”.

• La disconnessione richiede tempo perché il dispositivo Bluetooth deve ricevere una risposta dalla Soundbar. (Il tempo di disconnessione potrebbe variare a seconda del dispositivo Bluetooth)

• Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio “BT DISCONNECTED”. NOTE

• In modo di connessione Bluetooth, la connessione cade se la distanza tra l’Soundbar e il dispositivo Bluetooth supera 10 m.

• L’Soundbar si spegne automaticamente dopo 5 minuti in modo Pronto. UlterioriinformazionisulBluetooth Bluetooth è una tecnologia che permette di collegare facilmente tra di loro dispositivi compatibili con Bluetooth attraverso una connessione wireless a breve raggio.

• Il dispositivo Bluetooth può provocare rumorosità o malfunzionamenti, a seconda delle condizioni di utilizzo, se: – Una parte del corpo è a contatto con il sistema di ricezione / di trasmissione del dispositivo Bluetooth o dell’Soundbar. – È soggetto a variazioni elettriche dovute a interferenze derivanti da riessioni dei segnali su pareti, spigoli o tramezzature d’ufcio. – È esposto a interferenze elettriche derivanti da dispositivi della stessa banda di frequenza, incluse apparecchiature mediche, forni a microonde e LAN wireless.

• Collegare l’Soundbar al dispositivo Bluetooth mantenendo una distanza ravvicinata.

• Maggiore è la distanza tra l’Soundbar e il dispositivo Bluetooth, peggiore è la qualità. Se la distanza supera il raggio d’azione del Bluetooth, la connessione si interrompe.

• In aree a bassa sensibilità di ricezione, la connessione Bluetooth potrebbe non funzionare correttamente.

• Il collegamento Bluetooth funziona solo nelle vicinanze del dispositivo. La connessione viene automaticamente interrotta se la distanza è superiore a questo limite. La qualità del suono si riduce in presenza di ostacoli quali pareti o porte, anche entro il limite indicato.

• Questo dispositivo wireless potrebbe causare interferenze elettriche durante il suo funzionamento.ITA - 22 ConnessionetramiteWi-Fi(retewireless)

• Collegare un’unica Soundbar alla rete Wi-Fi per accedere a tantissimi servizi di streaming musicale e radio online. Collegare più di una Soundbar alla rete Wi-Fi per utilizzare le modalità di riproduzione collettiva o stereo.

• Per collegare una Soundbar a un dispositivo mobile tramite una rete wireless (Wi-Fi), è necessario utilizzare la App SmartThings. Dispositivomobile PartesuperioredellaSoundbar Laconnessioneiniziale

1. Premere il tasto (Sorgente) sulla parte superiore della Soundbar o sul telecomando per

selezionare la modalità “WIFI”. PartesuperioredellaSoundbar WIFI

2. Installare ed eseguire la App SmartThings sul dispositivo mobile (per esempio, smartphone o tablet).

App SmartThings iOSAndroidITA - 23

3. Avviare l’app e seguire le istruzioni visualizzate per registrare (aggiungere) la Soundbar nell’app.

• Il popup automatico (terza illustrazione in basso) potrebbe non essere disponibile su alcuni dispositivi mobili. In tal caso, selezionare e completare “Adddevice” dal menu dell’app. La Soundbar è stata aggiunta con successo all’app. Avvia l’app Aggiungi gli altoparlanti Popup automatico NOTA

• Per connettere un ulteriore kit di diffusori posteriori wireless SWA-9000S (non fornito in dotazione), disconnettere i diffusori wireless Samsung dalla Soundbar per disattivare il sistema audio surround. (Se si connettono i diffusori surround senza disconnettere i diffusori SWA-9000S, l’audio viene riprodotto sia attraverso il diffusore wireless Samsung che attraverso il diffusore surround.)ITA - 24

07 CONNESSIONE DI UN PRODOTTO AMAZON

• Questa funzione potrebbe non essere disponibile in alcuni paesi.

• Questo servizio è fornito da Amazon e può essere interrotto in qualsiasi momento. Samsung non si assume alcuna responsabilità circa la disponibilità del servizio. ConnessioneeusoconunprodottoAmazon(AmazonEcho) È possibile utilizzare un prodotto Amazon Echo per controllare la Soundbar e usufruire dei servizi musicali forniti da Amazon Echo. NOTA

• Vericare che la Soundbar sia connessa al Wi-Fi. (consultare “Connessione tramite Wi-Fi (rete wireless)”)

1. Nell’app SmartThings, cambiare il nome della Soundbar sostituendolo con un nome riconoscibile

dal dispositivo Amazon. (Per esempio: Samsung, Soundbar, Salotto, Soggiorno, Camera da letto, Ufcio, ecc.) ATTENZIONE

• I dispositivi Amazon potrebbero non riconoscere i nomi contenenti elementi quali ad esempio caratteri speciali. SalvaSeleziona Edit Seleziona gli altoparlanti Cambia il nomeITA - 25

2. Nell’app Alexa, cercare “SamsungWirelessAudio” in Skills e selezionare “ENABLE”.

• Saltare questo passaggio se si sono già congurate le Skills. Seleziona Skills Effettua la ricerca Abilita App AmazonAlexa

• I servizi di Amazon Echo utilizzabili con la Soundbar sono limitati alla musica. Per accedere ad altri servizi di Amazon Echo, come ad esempio le notizie e le previsioni meteorologiche, è necessario utilizzare un prodotto Amazon Echo. Attiva+Comando+Nomealtoparlante Utilizzareilnomedell’altoparlantecambiatonell’applicazioneSmartThings. (consultare“ConnessioneeusoconunprodottoAmazon(AmazonEcho)”) Azione Comandovocale Per cercare un dispositivo audio aggiunto all’account SmartThingsconnesso all’account AmazonAlexa “AlexaIndividuadispositivi” *PerutilizzareicomandivocaliperlaSoundbardenominata“Salotto” Azione Comandovocale Per impostare il livello del volume su 5 “AlexaImpostailvolumesu5inSalotto” Per aumentare il livello del volume “AlexaAlzailvolumeinSalotto” Per disattivare l’audio “AlexaDisattival’audioinSalotto” Per ascoltare la stazione radio chiamata KISS FM “AlexaRiproduciKissFMinSalotto” Per riprodurre la canzone successiva “AlexaCanzonesuccessivainSalotto” Per interrompere l’audio “AlexaInterrompiinSalotto” Per accendere l’audio “AlexaAccendiinSalotto” Per spegnere l’audio “AlexaSpegniinSalotto” Per cambiare la sorgente d’ingresso “AlexapassaalBluetoothinSalotto”ITA - 27

08 UTILIZZO DEL TELECOMANDO

Come utilizzare il telecomando VOL WOOFERSOUNDBARSOUND MODE PAIR

Alimentazione VOL BASS SOUND MODE PAIR Consente di accendere e spegnere la Soundbar.

VOL BASS SOUND MODE PAIR Sorgente Premere per selezionare una sorgente collegata alla Soundbar.

• Modo BT PAIRING Per attivare il modo “BT PAIRING”, tenere premuto il tasto (Sorgente) per più di 5 secondi.

Muto VOL BASS SOUND MODE PAIR Premere il tasto (Muto) per disattivare l’audio. Premerlo nuovamente per riattivare l’audio.

SOUND MODE VOL BASS SOUND MODE PAIR Premere per selezionare l'effetto sonoro desiderato: STANDARD, SURROUND, o SMART. Selezionare la modalità STANDARD se si vuole ascoltare l'audio originale.

• Modo SMART Ottimizza automaticamente gli effetti sonori per adattarli alla scena attualmente in riproduzione.

VOL BASS SOUND MODE PAIR Bluetooth PAIR Premere il tasto PAIR. Sul display della Soundbar viene visualizzato “BT PAIRING”. In questa modalità è possibile connettere la Soundbar a un nuovo dispositivo Bluetooth selezionando la Soundbar dall’elenco di ricerca del dispositivo Bluetooth.ITA - 28

Riproduci/ Sospendi (BT/Wi-Fi) Premere il tasto p per sospendere temporaneamente la riproduzione di un le musicale. Premendo nuovamente il tasto, si riavvia la riproduzione

• FunzioneAutoPowerDown L’unità si spegne automaticamente nelle seguenti situazioni. – Modo D.IN / WIFI / BT : in assenza di segnale audio per 5 minuti. – Modo HDMI 1 o HDMI 2 : in assenza di segnale audio per 15 minuti.

VOL BASS SOUND MODE PAIR Su/Giù/ Sinistra/ Destra PremereleareeindicateperselezionareSu/Giù/Sinistra/ Destra. Premere Su/Giù/Sinistra/Destra sul tasto per selezionare o impostare funzioni.

• Saltabrano Premere il tasto Destra per selezionare il le musicale successivo. Premere il tasto Sinistra per selezionare il le musicale precedente.

• Anynet+/AutoPowerLink È possibile attivare o disattivare Anynet+ e Auto Power Link. Le funzioni Anynet+ e Auto Power Link sono attivate e disattivate rispettivamente dai tasti Destra e Sinistra. – Anynet+ : Se la Soundbar è collegata a una TV Samsung tramite un cavo HDMI, è possibile controllare la Soundbar mediante il telecomando della TV Samsung. Tenere premuto il tasto Destra per 5 secondi per cambiare lo stato della funzione Anynet+ da ON a OFF e viceversa. – Auto Power Link : Se la Soundbar è collegata alla TV tramite un cavo ottico digitale, la Soundbar può accendersi automaticamente all’accensione della TV. Tenere premuto il tasto Sinistra per 5 secondi per cambiare lo stato della funzione Auto Power Link da ON a OFF e viceversa. – Per impostazione predenita, Anynet+ / Auto Power Link sono impostati su ON.

• ID SET Tenere premuto il tasto Su per 5 secondi per completare l’ID SET (in caso di connessione a un elemento accessorio).ITA - 29

Controlloaudio VOL BASS SOUND MODE PAIR È possibile selezionare TREBLE, BASS, SYNC, CENTER LEVEL, SIDE LEVEL o FRONT TOP LEVEL.

• Per controllare il volume dei suoni alti o bassi, selezionare TREBLE o BASS in Impostazioni audio, quindi regolare il volume tra -6~+6 utilizzando i tasti Su/Giù.

• Tenere premuto il pulsante (Controlloaudio) per circa 5 secondi per regolare il suono di ciascuna banda di frequenza. È possibile utilizzare i pulsanti Sinistra/Destra per selezionare 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz e 10 KHz e ciascuna selezione può essere regolata tra -6 e +6 mediante i pulsanti Su/Giù.

• Per controllare il volume di ciascun diffusore, selezionare CENTER LEVEL, SIDE LEVEL o FRONT TOP LEVEL in Impostazioni audio, quindi regolare il volume tra -6~+6 utilizzando i tasti Su/Giù.

• Se il video della TV e l’audio della Soundbar non sono sincronizzati, selezionare SYNC in Impostazioni audio, quindi impostare il ritardo audio tra 0~300 millisecondi utilizzando i tasti Su/Giù.

• SYNC è supportato soltanto in alcune funzioni.

VOL WOOFER SOUNDMODEPAIR WOOFER SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR Premere il tasto verso l’alto o verso il basso per impostare il volume del subwoofer su -12 o regolarlo tra -6 e +6. Per impostare il volume del subwoofer su 0, premere il tasto.

• Muto Premere il tasto VOL per disattivare l’audio. Premerlo nuovamente per riattivare l’audio.ITA - 30 Regolazionedelvolumedella Soundbartramiteil telecomandodiunaTV SesièinpossessodiunaTVSamsung,è possibileregolareilvolumedellaSoundbar utilizzandoiltelecomandoainfrarossi fornitoindotazioneconlaTVSamsung. Prima di tutto utilizzare il menu della TV Samsung per impostare l’audio della TV sui diffusori esterni, dopodiché utilizzare il telecomando Samsung per controllare il volume della Soundbar. Per ulteriori informazioni, consultare il manuale utente della TV. La modalità predenita per questa funzione è il controllo mediante un telecomando Samsung. Se la propria TV non è una TV Samsung, seguire le indicazioni sotto riportate per modicare le impostazioni relative alla funzione.

1. Spegnere la Soundbar.

2. Se non si desidera utilizzare questa funzione,

tenere premuto il tasto WOOFER verso l’alto per 5 secondi ripetutamente nché non viene visualizzato il messaggio “OFF-TV REMOTE” nel display. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec OFF-TV REMOTE

3. Se si desidera controllare la Soundbar con il

telecomando della propria TV, tenere premuto il tasto WOOFER verso l’alto per 5 secondi ripetutamente nché non viene visualizzato il messaggio “ALL-TV REMOTE”. Dopodiché utilizzare il menu della propria TV per selezionare i diffusori esterni. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec ALL-TV REMOTE

4. Se si desidera ripristinare la modalità

predenita della Soundbar (controllo mediante il telecomando di un TV Samsung), tenere premuto verso l’alto il tasto WOOFER per 5 secondi ripetutamente no a quando sul display non appare “SAMSUNG-TV REMOTE”. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec (Modalità predenita) SAMSUNG-TV REMOTE – Ogni volta in cui si tiene premuto il tasto WOOFER verso l’alto per 5 secondi, la modalità cambia seguendo quest’ordine: “SAMSUNG-TV REMOTE” (Modalità predenita) → “OFF-TV REMOTE” → “ALL-TV REMOTE”. – Questa funzione potrebbe non essere disponibile a seconda del telecomando. – Produttori che supportano questa funzione: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCAITA - 31 Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione) Tasto nascosto Pagina di riferimento Tasto del telecomando Funzione WOOFER Acceso/Spento Telecomando della TV (Standby) Pagina 30 (Sorgente) Associazione BT Pagina 27 p (Riproduci / Sospendi) Acceso/Spento Auto Power Down (modo AUX) Pagina 28 BT Pronto Pagina 20 Sinistra Auto Power Link ON/OFF Pagina 28 Destra Anynet+ ON/OFF Pagina 28 Su ID SET Pagina 28 (Controllo audio) EQ 7 bande Pagina 29 Speciche di uscita per diverse modalità di effetti sonori Effetto Ingresso Uscita Solo con subwoofer Con diffusore e altoparlante surround Con subwoofer e kit di diffusori posteriori wireless STANDARD

• Se la sorgente d’ingresso è Dolby Atmos®, l’uscita è a 7.1.2 canali. L’effetto audio non è disponibile.

• Il kit di diffusori posteriori wireless e il subwoofer wireless di Samsung possono essere acquistati separatamente. Per acquistare un kit o il subwoofer, contattare il fornitore da cui si è acquistata la Soundbar.ITA - 32 09 INSTALLAZIONE

PARETE Precauzioniperl’installazione

• Installare solamente su pareti verticali.

• Non installare in luoghi caratterizzati da alte temperature e livelli di umidità.

• Vericare che la parete sia sufcientemente robusta da sostenere il peso del prodotto. In caso contrario, provvedere a rinforzare la parete o scegliere un altro luogo di installazione.

• Acquistare e utilizzare viti e ancoraggi di ssaggio adatti alla tipologia di parete scelta (cartongesso, ferro, legno, ecc.). Se possibile, ssare le viti di supporto ai montanti della parete.

• Acquistare viti per il montaggio a parete a seconda della tipologia e dello spessore del muro su cui si intende montare la Soundbar. – Diametro: M5 – Lunghezza: si consiglia 35 mm o maggiore.

• Collegare i cavi dall’unità ai dispositivi esterni prima di installare la Soundbar sulla parete.

• Assicurarsi che l’unità sia spenta e scollegata dalla rete elettrica prima di installarla. In caso contrario, potrebbe provocare scosse elettriche. Componentiperilmontaggioa parete Guidaperilmontaggioaparete x 2 x 2 (M4 x L10) Rondelladissaggio Vite x 2 Supportopermontaggioaparete

1. Posizionare la Guidaperilmontaggioa

parete contro la supercie della parete.

• La Guidaperilmontaggioaparete deve essere livellata.

• Se la TV è montata sulla parete, installare la Soundbar almeno 5 cm sotto la TV. Almeno5cmITA - 33

2. Allineare la LineacentraledellaGuidaperil

montaggioaparete con il centro della TV (in caso di montaggio della Soundbar sotto la TV), quindi ssare la Guidaperilmontaggio aparete alla parete con del nastro adesivo.

• Se non si intende montare la Soundbar sotto una TV, posizionare la Linea centrale al centro dell’area di installazione. Lineacentrale

3. Con la punta di una penna o di una matita

temperata forare il centro delle immagini A-TYPE su ciascuna estremità della Guida per contrassegnare i punti destinati ai fori delle viti di supporto, quindi rimuovere la Guidaperilmontaggioaparete.

4. Utilizzando una punta da trapano delle

giuste dimensioni, praticare un foro nella parete in corrispondenza di ciascun segno.

• Se i segni non corrispondono alle posizioni di montanti, assicurarsi di inserire ancoraggi o tasselli appropriati nei fori prima di inserire le viti di supporto. Se si utilizzano ancoraggi o tasselli, assicurarsi che i fori praticati siano sufcientemente grandi da accogliere gli ancoraggi o i tasselli utilizzati.

5. Far passare una vite (non fornita in

dotazione) attraverso ciascuna Rondelladi ssaggio, quindi avvitare saldamente ciascuna vite in un apposito foro.

6. Installare 2 Supportopermontaggioa

parete con l’orientamento corretto sul fondo della Soundbar, utilizzando 2 Vite.

• Durante l’assemblaggio, assicurarsi che la parte a sospensione dei Supportiper montaggioaparete sia situata dietro la parte posteriore della Soundbar. RetrodellaSoundbar EstremitàdestradellaSoundbarITA - 34

7. Installare la Soundbar con gli annessi

Supportipermontaggioaparete appendendo i Supportipermontaggioa parete alle Rondelledissaggio sulla parete.

8. Far scorrere la Soundbar verso il basso come

illustrato di seguito, in modo che le Supporto permontaggioaparete si appoggino saldamente sulle Rondelladissaggio.

• Inserire le Rondelladissaggio nella parte larga (fondo) delle Supportoper montaggioaparete, quindi far scorrere le Supportopermontaggioaparete verso il basso, in modo che le Supportoper montaggioaparete si appoggino saldamente sulle Rondelladissaggio. 10 AGGIORNAMENTO DEL SOFTWARE Quando la Soundbar si collega a Internet, aggiorna automaticamente il proprio software, anche mentre la Soundbar è spenta.

• Per utilizzare la funzione di aggiornamento automatico, la Soundbar dev’essere collegata a Internet. Il collegamento Wi-Fi alla Soundbar verrà interrotto se il cavo di alimentazione viene scollegato o se viene interrotta l’alimentazione di corrente. Se l’alimentazione si interrompe, quando viene ripristinata o si collega nuovamente il cavo di alimentazione, accendere la Soundbar e riconnetterla a Internet.ITA - 35

11 RISOLUZIONE DEI PROBLEMI

Prima di contattare l’assistenza, controllare quanto segue. L’unitànonsiaccende. Ilcavodialimentazioneècollegatoalla presa? ; Collegare la spina del cavo di alimentazione alla presa. Unafunzionenonrispondequandoviene premutoiltasto. Èpresenteelettricitàstaticanell’aria? ; Scollegare la spina del cavo di alimentazione e ricollegarla. Sivericanointerruzionidell’audionel modoBT. ; Consultare le sezioni relative alla connessione Bluetooth, alle pagine 12 e

Nonvieneriprodottol’audio. LafunzioneMutoèattiva? ; - Premere il tasto (Muto) per disattivare la funzione Muto. Ilvolumeèimpostatoalminimo? ; Regolare il volume. Iltelecomandononfunziona. Lebatteriesonoesaurite? ; Sostituirle con batterie nuove. Ladistanzatrailtelecomandoel’unità principaledellaSoundbarètroppa? ; Avvicinare il telecomando all’unità principale della Soundbar. IlLEDrossosulsubwooferlampeggiaeil subwoofernonemettealcunsuono. Ilproblemapuòvericarsiseilsubwoofernon ècollegatoall’unitàprincipaledellaSoundbar. ; Provare a connettere nuovamente il subwoofer (consultare la pagina 6). Ilsubwooferemetteunronzioevibra notevolmente. Provarearegolarelevibrazionidelsubwoofer. ; Spingere il tasto WOOFER del telecomando verso l’alto o verso il basso per regolare il volume del subwoofer (su -12, oppure tra -6 ~ +6). ImpossibilecollegarsiallaTV. Incasodicollegamentotramiteretecablata ; Vericare che il cavo sia stato collegato correttamente. (Leggere nuovamente il nome della porta per assicurarsi che il cavo sia collegato alla porta corretta.) (Vedere la pagina corrispondente a ciascun metodo di collegamento.) ; Premere il tasto (Sorgente) sul pannello superiore della Soundbar o sul telecomando per vericare la correttezza della modalità. Incasodicollegamentotramiteretewireless ; CollegamentotramiteBluetooth

1. Attivare la modalità “BT PAIRING”

(associazione Bluetooth) della Soundbar, quindi utilizzare la TV per effettuare nuovamente la ricerca. (Vedere pagina 12 per ulteriori dettagli.)ITA - 36 ; CollegamentotramiteWi-Fi

1. Controllare che il modello di TV sia

• Compatibile esclusivamente con Smart TVSamsung prodotte dopo il 2013.

2. Controllare che la TV sia collegata alla

• Nel caso in cui la TV non sia collegata alla rete Wi-Fi, utilizzare il menu di rete sulla TV per stabilire un collegamento. (Fare riferimento al manuale utente della TV.)

3. Vericare che la Soundbar sia collegata

• Quando la Soundbar è connessa, è possibile trovarla nell’elenco dei diffusori visualizzato sul dispositivo mobile all’apertura dell’app SmartThings. Per i dettagli, consultare la pagina 22.

4. Vericare la presenza di un canale DFS.

• Se il router wireless (Wi-Fi) sta utilizzando un canale DFS, non sarà possibile stabilire una connessione Wi-Fi tra la TV e la Soundbar. Per ulteriori informazioni, mettersi in contatto con il proprio provider di servizi Internet. 12 LICENZA Manufactured under license from Dolby Laboratories. Dolby, Dolby Atmos, Dolby Audio, Dolby Digital Plus, Pro Logic, and the double-D symbol are trademarks of Dolby Laboratories. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the Symbol, & DTS and the Symbol together, DTS:X, and the DTS:X logo are registered trademarks and/or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

• Il software Spotify è soggetto a licenze di terze parti disponibili su : www.spotify.com/connect/third-party- licenses.

• Per ulteriori informazioni su Spotify Connect, visitare il sito www.spotify.com/connectITA - 37 13 AVVISO DI LICENZA OPEN SOURCE Per ulteriori informazioni sulle open source utilizzate con il prodotto, visitare il sito Web: http://opensource.samsung.com 14 NOTA IMPORTANTE SUL SERVIZIO

• Le gure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Possono differire rispetto all’aspetto effettivo del prodotto.

• È possibile che vengano addebitate delle spese amministrative nei seguenti casi: (a) l’uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ad es. nel caso l’utente abbia omesso di leggere questo manuale utente). (b) utente ha portato l’unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l’utente abbia omesso di leggere questo manuale utente).

• L’importo di tali spese amministrative verrà comunicato all’utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.ITA - 38

15 SPECIFICHE E GUIDA

Speciche Nome del modello HW-N850 Peso 8,8 kg Dimensioni (L x A x P) 1226,0 x 83,0 x 136,0 mm Temperatura di esercizio +5°C e +35°C Umidità di esercizio 10 % e 75 % AMPLIFICA TORE Potenza di uscita nominale 18W x 10 + 10W x 3, 4ohm Formati di riproduzione supportati LPCM 2ch, Dolby Audio™ (che supporta Dolby® Digital), DTS

Potenza max. trasmettitore BT 100 mW a 2,4 GHz – 2,4835 GHz

• Samsung Electronics Co., Ltd si riserva il diritto di modicare le speciche senza preavviso.

• Peso e dimensioni sono approssimativi.ITA - 39 Precauzioni:LaSoundbarsiriavvieràautomaticamenteseaccendi/spegnilaWi-Fi. Consumo energetico complessivo in standby (W) 4,5W Wi-Fi Metodo di disattivazione porta Premere il tasto ID SET sul pannello inferiore per 30 secondi per attivare/disattivare il Wi-Fi. Bluetooth Metodo di disattivazione porta Premere il tasto NETWORK sul pannello inferiore per 30 secondi per attivare/disattivare il Bluetooth.

• Samsung Electronics dichiara che questa apparecchiatura è conforme alla Direttiva 2014/53/UE. Il testo completo della Dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: http://www.samsung.com > Supporto > Chiedi Supporto > Inserire il nome del modello. Questa apparecchiatura può essere utilizzata in tutte le nazioni dell’UE. La funzionalità 5GHz WLAN(Wi-Fi oppure SRD) di questo dispositivo è utilizzabile solamente in interni.ITA - 40 [Correttosmaltimentodellebatteriedelprodotto] (ApplicabileneiPaesiconsistemidiraccoltadifferenziata) Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri riuti al termine del ciclo di vita. Dove rafgurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66. Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all’ambiente. Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di riuti e utilizzare il sistema di conferimento gratuito previsto nella propria area di residenza. Correttosmaltimentodelprodotto (riutielettriciedelettronici) (ApplicabileneiPaesiconsistemidiraccoltadifferenziata) Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cufa e cavo USB) non devono essere smaltiti con altri riuti al termine del ciclo di vita. Per evitare eventuali danni all’ambiente o alla salute causati dallo smaltimento dei riuti non corretto, si invita l’utente a separare il prodotto e i suddetti accessori da altri tipi di riuti, conferendoli ai soggetti autorizzati secondo le normative locali. Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con supercie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e vericare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri riuti commerciali. Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina http://www.samsung.com/it/aboutsamsung/sustainability/environment/our-commitment/data/LAT - ii

2.0 canale 2.1 canale 2.1 canale 2.1 canale

5.1 canale 5.1 canale

5.1 canale / 7.1 canale

5.1 canale / 7.1 canale

7.1 canale 5.1 canale 7.1 canale 7.1 canale

7.1.4 canale 5.1.2 canale 7.1.2 canale 7.1.2 canale

2.0 canale 5.1.2 canale 7.1.2 canale 7.1.2 canale

5.1 canale 5.1.2 canale 7.1.2 canale 7.1.2 canale

7.1 canale 5.1.2 canale 7.1.2 canale 7.1.2 canale

7.1.4 canale 5.1.2 canale 7.1.2 canale 7.1.2 canale

2.0 canale 2.1 canale 2.1 canale 2.1 canale

5.1 canale 5.1 canale

5.1 canale / 7.1 canale

5.1 canale / 7.1 canale

7.1 canale 5.1 canale 7.1 canale 7.1 canale

7.1.4 canale 5.1.2 canale 7.1.2 canale 7.1.2 canale
