MANUAL DE UTILIZARE HWN850 SAMSUNG

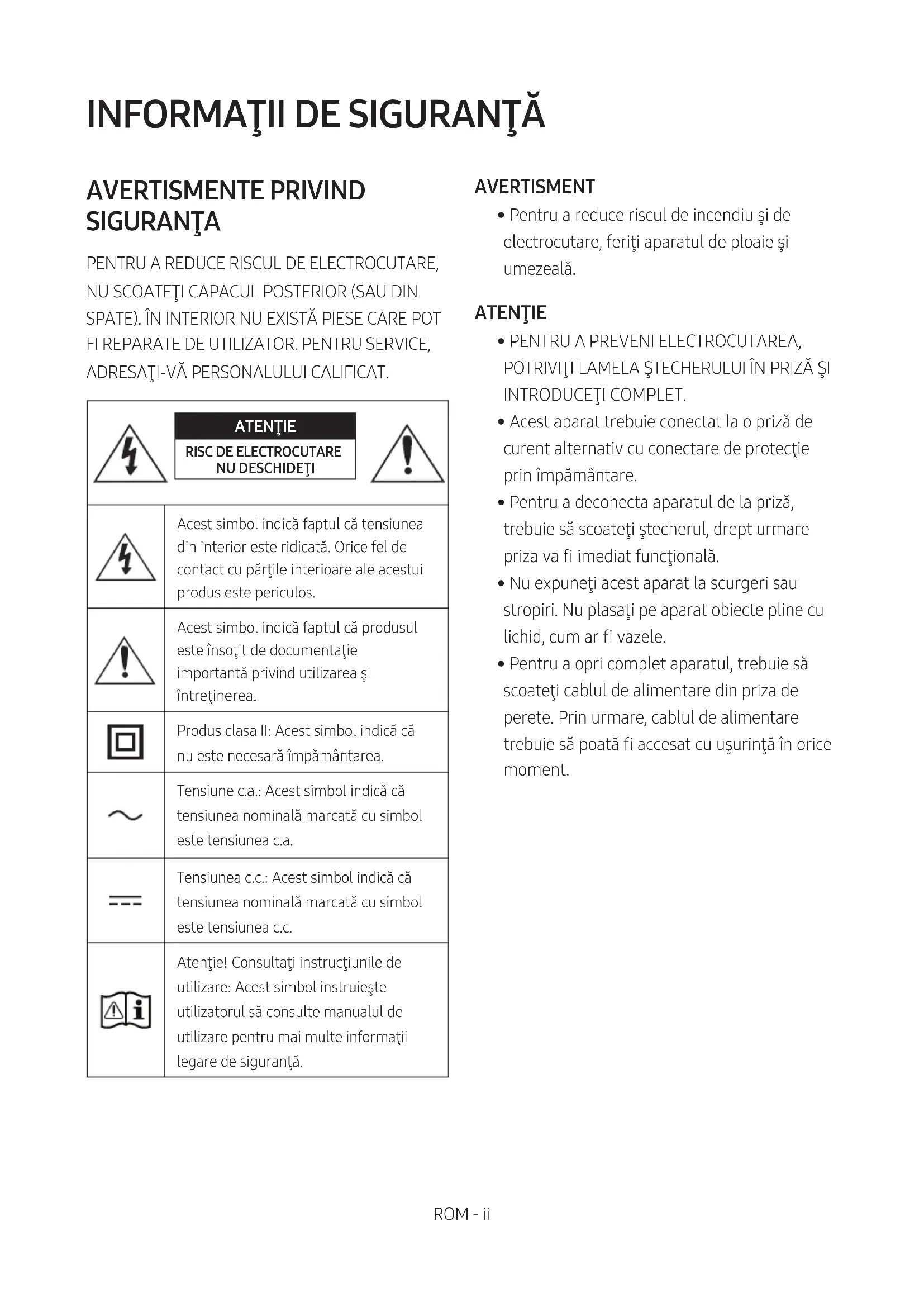

AVERTISMENTE PRIVIND SIGURANŢA PENTRU A REDUCE RISCUL DE ELECTROCUTARE, NU SCOATEŢI CAPACUL POSTERIOR (SAU DIN SPATE). ÎN INTERIOR NU EXISTĂ PIESE CARE POT FI REPARATE DE UTILIZATOR. PENTRU SERVICE, ADRESAŢI-VĂ PERSONALULUI CALIFICAT. ATENŢIE RISC DE ELECTROCUTARE NU DESCHIDEŢIAcest simbol indică faptul că tensiunea din interior este ridicată. Orice fel de contact cu părţile interioare ale acestui produs este periculos.Acest simbol indică faptul că produsul este însoţit de documentaţie importantă privind utilizarea şi întreţinerea.Produs clasa II: Acest simbol indică că nu este necesară împământarea.Tensiune c.a.: Acest simbol indică că tensiunea nominală marcată cu simbol este tensiunea c.a.Tensiunea c.c.: Acest simbol indică că tensiunea nominală marcată cu simbol este tensiunea c.c.Atenţie! Consultaţi instrucţiunile de utilizare: Acest simbol instruieşte utilizatorul să consulte manualul de utilizare pentru mai multe informaţii legare de siguranţă. AVERTISMENT

• Pentru a reduce riscul de incendiu şi de electrocutare, feriţi aparatul de ploaie şi umezeală. ATENŢIE

• PENTRU A PREVENI ELECTROCUTAREA, POTRIVIŢI LAMELA ŞTECHERULUI ÎN PRIZĂ ŞI INTRODUCEŢI COMPLET.

• Acest aparat trebuie conectat la o priză de curent alternativ cu conectare de protecţie prin împământare.

• Pentru a deconecta aparatul de la priză, trebuie să scoateţi ştecherul, drept urmare priza va imediat funcţională.

• Nu expuneţi acest aparat la scurgeri sau stropiri. Nu plasaţi pe aparat obiecte pline cu lichid, cum ar vazele.

• Pentru a opri complet aparatul, trebuie să scoateţi cablul de alimentare din priza de perete. Prin urmare, cablul de alimentare trebuie să poată accesat cu uşurinţă în orice moment.ROM - iii PRECAUŢII

1. Asigurați-vă că sursa de alimentare cu c.a.

din locuința dvs. respectă cerințele energetice menționate pe eticheta de identicare situată pe partea inferioară a produsului. Instalaţi unitatea în poziţie orizontală sau pe un suport solid (mobilă), cu sucient spaţiu în jur pentru ventilaţie 7~10 cm. Asiguraţi-vă că fantele de ventilaţie nu sunt acoperite. Nu aşezaţi unitatea pe amplicatoare sau pe alte echipamente care se pot încinge. Această unitate este destinată pentru utilizare continuă. Pentru a opri complet unitatea, deconectaţi cablul de alimentare de la priză. Deconectaţi unitatea de la priză dacă nu o utilizaţi mai mult timp.

2. În timpul furtunilor cu descărcări electrice,

scoateţi ştecherul din priză. Creşterile de tensiune din cauza descărcărilor electrice pot duce la defectarea aparatului.

3. Nu expuneţi aparatul la acţiunea directă a

razelor soarelui sau a altor surse de căldură. Aparatul se poate supraîncălzi şi defecta.

4. Protejaţi aparatul de umiditate (de ex. vaze)

şi căldură excesivă (de ex. un şemineu) sau de echipamentele care creează câmpuri magnetice sau electronice puternice. Deconectaţi cablul de alimentare de la sursa de alimentare cu curent alternativ în cazul unei disfuncţionalităţi. Aparatul nu este destinat utilizării industriale. Utilizaţi produsul doar în scopuri personale. Este posibil să se creeze condens, dacă aparatul sau discul au fost depozitate la temperaturi scăzute. Dacă transportaţi unitatea pe timpul iernii, aşteptaţi aproximativ 2 ore înainte de utilizare, pentru ca unitatea să ajungă la temperatura camerei.

5. Bateriile utilizate pe acest produs conţin

chimicale dăunătoare pentru mediul înconjurător. Nu aruncaţi bateriile împreună cu celelalte reziduuri menajere. Nu aruncaţi bateriile în foc. Nu scurtcircuitaţi, dezasamblaţi sau supraîncălziţi bateriile. Există pericolul de explozie dacă bateria este înlocuită incorect. Înlocuiţi bateria cu una de acelaşi tip sau de un tip echivalent.

Acest manual de utilizare este constituit din două părți: un document simplu, MANUALUL DE UTILIZARE, și un document detaliat, MANUALUL COMPLET, care poate descărcat.

Consultați acest manual pentru instrucțiuni de securitate, instalarea produsului, componente, conexiuni și caracteristicile produsului. MANUAL COMPLET Puteți consulta MANUAL COMPLET accesând centrul de asistență Samsung online și scanând codul QR. Pentru a vedea manualul pe PC sau pe dispozitivul mobil, descărcați-l în format de document de pe site-ul web Samsung. (http://www.samsung.com/support) Designul, specicaţiile şi ecranul aplicaţiei pot modicate fără înştiinţare prealabilă.ROM - iv CONŢINUT 01 Vericarea componentelor 2 Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AA) ------------------------- 2 02 Descrieri 3 Panoul frontal / superior al sistemului Soundbar ------------------------- 3 Panoul inferior al unității Soundbar ------------------------- 4 03 Conectarea unității Soundbar 5 Conectarea la sursa de alimentare electrică

Conectarea unității Soundbar la subwoofer

– Conectarea automată dintre subwoofer și sistemul Soundbar

– Conectarea manuală a subwooferului în cazul în care conexiunea automată eșuează

– Realizarea unei conexiuni prin cablu HDMI

– Realizarea unei conexiuni prin cablu optic

Metoda 2. Realizarea unei conexiuni fără cablu

05 Conectarea la un dispozitiv extern 16 Cum să vă conectați prin intermediul unui cablu HDMI (compatibil cu Dolby Atmos®)

Realizarea unei conexiuni prin cablu HDMI

Realizarea unei conexiuni prin cablu optic

07 Conectarea unui produs Amazon 24 Conectarea și folosirea unui produs Amazon (Amazon Echo) ------------------------- 24 Folosiți comenzi vocale pentru a controla difuzoarele

08 Folosirea telecomenzii 27 Cum să folosiți telecomanda

Reglarea volumului unității Soundbar cu telecomanda televizorului

Specicațiile de ieșire pentru diferite moduri de efecte de sunet

09 Instalarea suportului de perete 32 Precauţii la instalare

Componente pentru montarea pe perete

10 Actualizare software 34 11 Depanare 35 12 Licenţă 36 13 Noticare de licenţă open source 37 14 Notă importantă despre service 37 15 Specicaţii și sugestii 38 Specicaţii

• Pentru informații suplimentare despre alimentarea cu energie electrică și consum, consultați eticheta atașată produsului. (Etichetă: Baza unităţii principale Soundbar)

• Etapele de conectare la sursa de alimentare sunt etichetate (1, 2). Pentru mai multe informații referitoare la conectarea la sursa de alimentare, consultați pagina

• Pentru componentele de xare pe perete, consultați pagina 32.

• Pentru achiziționarea unor componente suplimentare sau a unor cabluri opționale, contactați Centrul de service Samsung sau Centrul Samsung pentru asistență clienți.

• Aspectul accesoriilor poate diferi puţin faţă de imaginile de mai sus. Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AA) Glisați capacul bateriei în direcția săgeții până când iese complet. Introduceți 2 baterii AA (1,5V), respectând polaritatea corectă. Glisați capacul bateriei înapoi în poziție.ROM - 3 02 DESCRIERI Panoul frontal / superior al sistemului Soundbar Panoul superior Poziționați produsul astfel încât emblema “Samsung Harman Kardon” să se situeze pe partea superioară.

Buton (Alimentare)Pornește și oprește sistemul. Buton (Sursă)Selectați modul de intrare a sursei.Mod de intrare AșajIntrare optică digitală D.IN Intrare ARC (HDMI OUT) D.IN TV ARC (Autoconversie) Intrare HDMI HDMI 1 / HDMI 2Modul Wi-Fi WIFIModul BLUETOOTH BT

• Pentru a activa modul “BT PAIRING”, schimbați sursa la modul “BT”, iar apoi țineți apăsat butonul (Sursă) de pe panoul superior timp de mai mult de 5 secunde.

Buton -/+ (Volum)Controlează nivelul volumului.

• Când este reglat, nivelul volumului apare pe așajul frontal al sistemului Soundbar.

Așaj Așează starea produsului și modul curent.

• Butonul de alimentare va deveni activ la 4 - 6 secunde după ce conectaţi cablul de alimentare cu curent alternativ.

• Când porniţi această unitate, va surveni o întârziere de 4 sau 5 secunde înainte de reproducerea sunetului.

• Dacă doriţi să ascultaţi sunetul numai prin sistemul Soundbar, trebuie să opriţi difuzoarele televizorului din meniul Congurare audio al televizorului. Consultaţi manualul televizorului.ROM - 4 Panoul inferior al unității Soundbar POWERSERVICENETWORKID SET(WOOFER/REAR)DIGITAL AUDIO IN(OPTICAL)HDMI IN 1HDMI IN 2HDMI OUT(TV-ARC) POWER

POWER Conectați cablul de alimentare c.a. al sistemului Soundbar.

ID SET (WOOFER/REAR) Apăsați pentru a conecta fără r unitatea Soundbar la boxele surround și la un subwoofer.

• Apăsați și mențineți apăsat butonul Sus de pe telecomandă timp de 5 secunde pentru a naliza ID SET.

NETWORK Apăsați pentru a vă conecta la o rețea wireless (Wi-Fi) prin intermediul aplicației SmartThings.

SERVICE Conectați un dispozitiv de stocare USB pentru a actualiza software-ul produsului.

DIGITAL AUDIO IN (OPTICAL) Conectaţi la ieşirea digitală (optică) a unui dispozitiv extern.

Intră semnale audio şi video simultan, printr-un cablu HDMI. Utilizaţi când conectaţi un dispozitiv extern acceptat.

• La decuplarea cablului de alimentare de la o priză de perete, trageți de ștecher. Nu trageți de cablu.

• Nu conectați această unitate sau alte componente la o priză de c.a. până când toate conexiunile dintre componente nu sunt nalizate.ROM - 5

03 CONECTAREA UNITĂȚII SOUNDBAR

Conectarea la sursa de alimentare electrică Utilizați componentele de alimentare ( 1, 2 ) pentru conectarea subwooferului și a unității Soundbar la sursele de alimentare cu energie, în ordinea următoare: 1 Conectați cablul de alimentare la subwoofer.

Conectați cablul de alimentare la sistemul Soundbar. A se vedea ilustrațiile de mai jos.

• Pentru informații suplimentare despre parametrii de alimentare electrică și consum, consultați eticheta atașată produsului. (Etichetă: Baza unităţii principale Soundbar) POWER Partea din spate a subwooferului 1 Cablu de alimentare Conectarea la sursa de alimentare electrică Baza unităţii principale Soundbar POWER SERVICENETWORKID SET (WOOFER/REAR)

(OPTICAL)HDMI IN 1HDMI IN 2HDMI OUT(TV-ARC)SERVICENETWORKID SET(WOOFER/REAR) POWER Conectarea la sursa de alimentare electrică 2 Cablu de alimentare POWERROM - 6 Conectarea unității Soundbar la subwoofer Atunci când subwooferul este conectat, vă puteți bucura de o gamă variată de sunete joase. Conectarea automată dintre subwoofer și sistemul Soundbar Când porniți alimentarea, după conectarea cablurilor de alimentare la sistemul Soundbar și subwoofer, subwooferul este conectat automat la sistemul Soundbar.

• Când se nalizează asocierea automată, indicatoarele albastre din partea din spate a subwooferului se aprind. Luminile indicator LED din spatele Subwooferului LED Stare Descriere Soluție Albastru Pornit Conectarea reușită (operație normală)

Intermitent Standby (cu unitatea principală Soundbar oprită) Vericați alimentarea cu energie la unitatea principală Soundbar. Conexiune eșuată Conectați din nou. (Consultați instrucțiunile privind conectarea manuală de la pagina 7.) Roșu Pornit Standby (cu unitatea principală Soundbar oprită) Vericați alimentarea cu energie la unitatea principală Soundbar. Conexiune eșuată Conectați din nou. (Consultați instrucțiunile privind conectarea manuală de la pagina 7.) Roșu și albastru Intermitent Funcționare necorespunzătoare Consultați informațiile de contact din manual pentru Centrul de servicii Samsung.ROM - 7 Conectarea manuală a subwooferului în cazul în care conexiunea automată eșuează Înainte de a efectua procedura de conectare manuală de mai jos:

• Vericați dacă cablurile de alimentare pentru unitatea Soundbar și subwoofer sunt conectate corect.

• Asigurați-vă că sistemul Soundbar este pornit.

1. Țineți apăsat ID SET de pe partea din spate a subwooferului cel puțin 5 secunde.

• Indicatorul roșu din partea din spate a subwooferului se stinge și se aprinde intermitent indicatorul albastru. Partea din spate a subwooferului 5 Sec LED-ul albastru luminează intermitent rapid

2. Țineți apăsat butonul Sus de pe telecomandă timp de mai mult de 5 secunde.

• Mesajul ID SET apare pentru un moment pe așajul sistemului Soundbar, apoi dispare.

• Unitatea Soundbar va pornită automat când ID SET este realizat. SOUNDMODE PAIR5 Sec ID SET Logoul “Samsung Harman Kardon” se aă în partea superioară

3. Vericați dacă indicatorul LINK LED luminează albastru în mod continuu (conectare realizată).

Albastru este Pornit Indicatorul LINK LED nu mai luminează în mod intermitent și se aprinde continuu în albastru atunci când se realizează conectarea dintre unitatea Soundbar și subwooferul wireless.ROM - 8 OBSERVAȚII

• Nu conectați cablul de alimentare al acestui produs sau al televizorului dvs. la o priză electrică până când toate conexiunile dintre componente nu sunt nalizate.

• Înainte de a deplasa sau instala acest produs, asigurați-vă că opriți alimentarea și deconectați cablul de alimentare.

• Dacă unitatea principală este oprită, subwooferul wireless va intra în modul standby, iar LEDUL STANDBY din partea din spate va deveni roșu după ce clipește albastru de câteva ori.

• Dacă utilizați un dispozitiv care folosește aceeași frecvență (5,8 GHz) ca și sistemul Soundbar în apropierea sistemului Soundbar, interferența poate provoca întreruperea sunetului.

• Distanța maximă de transmisie a semnalului wireless de la unitatea principală este de aproximativ 10 metri, dar poate varia în funcție de mediul de funcționare. Dacă între unitatea principală și subwooferul wireless se aă un perete din beton armat sau un perete metalic, este posibil ca sistemul să nu funcționeze deloc, deoarece semnalul wireless nu poate penetra metalul.

• Antenele de recepție a semnalului wireless sunt integrate în subwooferul wireless. Feriți unitățile de apă și umezeală.

• Pentru randament optim, asigurați-vă că zona din jurul subwooferului wireless și al modulului receiverului wireless (vândut separat) nu prezintă obstacole. Conectarea kitului SWA-9000S la Soundbar (Vândut separat) Experimentați un sunet surround wireless real conectând Kitul wireless de boxe spate Samsung (SWA-9000S) la sistemul Soundbar (Vândut separat).

1. Conectați Modulul Receptor Wireless la 2 boxe surround.

– Cablurile boxei prezintă coduri de culoare. SURROUND-LEFTID SET

2. Vericați starea modului de standby a Modulului Receptor Wireless după conectarea la o sursă de

• Indicatorul LINK LED (LED albastru) de pe Modulul Receptor Wireless se aprinde intermitent. Dacă LED-ul nu se aprinde intermitent, apăsați butonul ID SET din spatele Modulului Receptor Wireless folosind un vârf ascuțit timp de 5~6 secunde, până când indicatorul LED LINK se aprinde intermitent (în albastru). Pentru mai multe informații despre LED, consultați manualul de utilizare SWA-9000S. ID SET

3. Țineți apăsat butonul Sus de pe telecomandă timp de mai mult de 5 secunde.

• Mesajul ID SET apare pentru un moment pe așajul sistemului Soundbar, apoi dispare.

• Unitatea Soundbar va pornită automat când ID SET este realizat. SOUND MODE PAIR 5 Sec ID SET Logoul “Samsung Harman Kardon” se aă în partea superioară ATENŢIE

• Dacă unitatea dvs. Soundbar redă un șier audio atunci când se conectează la kitul SWA-9000S, este posibil să auziți un sunet sacadat emis de subwoofer în timpul nalizării conexiunii.

4. Vericați dacă indicatorul LINK LED luminează albastru în mod continuu (conectare realizată).

STANDBY LINK STANDBY LINK Albastru este Pornit Indicatorul LINK LED nu mai luminează în mod intermitent și se aprinde continuu în albastru atunci când se realizează conectarea dintre unitatea Soundbar și Modulul Receptor Wireless.

5. Dacă SWA-9000S nu este conectat, repetați procedura descrisă la Etapa 2.ROM - 10

04 CONECTAREA LA TELEVIZOR

Ascultați sunetele televizorului folosind sistemul Soundbar conectat printr-o rețea congurată cu cabluri sau fără cabluri.

• Când Soundbar-ul este conectat la televizoarele Samsung, acesta poate controlat folosind telecomanda televizorului. – Această funcție este disponibilă pe televizoarele Samsung Smart TV lansate în 2017 sau mai recent, care acceptă Bluetooth atunci când sistemul Soundbar este conectat la televizor prin intermediul unui cablu optic. – Această funcția permite și folosirea meniului televizorului pentru efectuarea reglajelor de sunet și a altor setări diferite, precum și controlul volumului și de anulare a sunetului. Metoda 1. Realizarea unei conexiuni prin cablu Când semnalele de difuzare sunt Dolby Digital și setarea pentru “Format audio ieșire digitală” este PCM pe televizorul dvs., se recomandă să schimbați setarea la Dolby Digital. Când setarea este schimbată, puteți experimenta o calitate mai bună a sunetului. (Cuvintele din meniul televizorului pot diferite pentru Dolby Digital și PCM, în funcție de producătorul televizorului.) Realizarea unei conexiuni prin cablu HDMI HDMI OUT(TV-ARC)HDMI IN(ARC)Vericați conexiunea (ARC) la portul HDMI IN al televizorului dvs.Cablu HDMIPanoul inferior al sistemului SoundbarVericați portul HDMI OUT (TV-ARC) de pe unitatea principală Soundbar.

TV ARC Partea superioară a sistemului Soundbar

1. Cu sistemul Soundbar și televizorul pornite, conectați cablul HDMI conform indicațiilor din imagine.

2. “TV ARC” apare pe aşajul unităţii principale Soundbar şi se emite sunetul televizorului prin

• În cazul în care sunetul televizorului este dezactivat, apăsați butonul (Sursă) de pe telecomandă sau din partea superioară a sistemului Soundbar pentru a comuta la modul “D.IN”. Ecranul așează “D.IN” și “TV ARC” succesiv și este redat sunetul televizorului.ROM - 11

• Dacă pe aşajul unităţii principale Soundbar nu apare “TV ARC ” asiguraţi-vă că aţi conectat cablul HDMI la portul corect.

• Folosiți butoanele de volum de pe telecomanda televizorului pentru a regla volumul. OBSERVAȚII

• HDMI este o interfață care permite transmisia digitală a datelor video și audio cu un singur conector.

• Dacă televizorul dispune de un port ARC, conectați cablul HDMI la portul HDMI IN (ARC).

• Vă recomandăm să utilizați un cablu HDMI fără miez, dacă este posibil. Dacă utilizați un cablul HDMI cu miez, utilizați unul cu un diametru mai mic de 14 mm.

• Funcția Anynet+ trebuie să e pornită.

• Această funcție nu este disponibilă în cazul în care cablul HDMI nu acceptă ARC. Realizarea unei conexiuni prin cablu optic Panoul inferior al sistemului SoundbarOPTICAL OUTDIGITAL AUDIO IN(OPTICAL)

D.IN Cablu optic (nu este furnizat)Partea superioară a sistemului Soundbar

1. Conectați mufa DIGITAL AUDIO IN (OPTICAL) de pe sistemul Soundbar la mufa OPTICAL OUT a

televizorului cu un cablu optic (nu este furnizat) digital.

2. Apăsați butonul (Sursă) de pe panoul superior sau de pe telecomandă, iar apoi selectați modul

“D.IN”. Auto Power Link Funcția Auto Power Link activează automat sistemul Soundbar atunci când televizorul este pornit.

1. Conectați sistemul Soundbar la televizor cu un cablu optic (nu este furnizat) digital.

2. Apăsați butonul Stânga de pe telecomandă timp de 5 secunde pentru a activa

sau dezactiva funcția Auto Power Link.

• Funcția Auto Power Link este setată pe ON în mod implicit. (Pentru dezactivarea acestei funcții, mențineți apăsat butonul Stânga

pe telecomandă timp de 5 secunde.)

• În funcție de caracteristicile dispozitivului conectat, este posibil ca funcția Auto Power Link să nu funcționeze.

• Această funcție este disponibilă doar în modul “D.IN”.ROM - 12 Metoda 2. Realizarea unei conexiuni fără cablu Conectarea la un televizor via Bluetooth Atunci când un televizor este conectat la un dispozitiv prin Bluetooth, puteți să vă bucurați de muzică stereo, fără cabluri.

• Nu puteţi conecta mai multe televizoare simultan. SOUND MODE PAIR SAU Partea superioară a sistemului Soundbar Conectarea inițială

1. Apăsați butonul PAIR de pe telecomandă pentru a activa modul de lucru “BT PAIRING”.

(SAU) a. Apăsați butonul (Sursă) de pe panoul superior și apoi selectați “BT”. “BT” devine “BT READY” în câteva secunde în mod automat dacă nu este conectat niciun dispozitiv Bluetooth la unitatea Soundbar. b. Atunci când apare “BT READY”, țineți apăsat butonul (Sursă) de pe panoul superior al sistemului Soundbar timp de mai mult de 5 secunde pentru a așa “BT PAIRING”.

2. Selectați modul Bluetooth de pe televizor. (Pentru mai multe informații, consultați manualul de

utilizare al televizorului.)

3. Selectați “[AV] Samsung Soundbar Nxxx” din lista așată pe ecranul televizorului.

Vă este indicat sistemul Soundbar disponibil pentru “Need Pairing” sau “Paired” din lista de dispozitive Bluetooth ale televizorului. Pentru a vă conecta la sistemul Soundbar, selectați mesajul și efectuați conexiunea.

• Când televizorul este conectat, [Nume TV] → “BT” apare pe așajul frontal al unității Soundbar.

4. Acum puteți auzi sunetele televizorului emise prin sistemul Soundbar.

Dacă dispozitivul nu se conectează

• Dacă denumirea sistemului Soundbar conectat anterior (de ex. “[AV] Samsung Soundbar Nxxx”) apare pe listă, acesta trebuie șters.

• Apoi repetați pașii de la 1 la 3.ROM - 13 Deconectarea sistemului Soundbar de la televizor Apăsați butonul (Sursă) de pe panoul superior sau de pe telecomandă sau comutați la orice mod, în afară de

• Deconectarea necesită o anumită perioadă de timp deoarece televizorul trebuie să primească un răspuns de la sistemul Soundbar. (Timpul necesar poate diferit, în funcție de modelul televizorului folosit.)

• Pentru anularea conexiunii Bluetooth dintre unitatea Soundbar și TV, apăsați butonul p (Redare/ Pauză) de pe telecomandă timp de 5 secunde, unitatea Soundbar ind setată pe “BT READY”. (Glisați Pornire→ Oprire) NOTĂ

• După ce conectați Soundbarul la televizor prima dată, utilizați modul “BT READY” pentru a vă reconecta. Care este diferența dintre BT READY și BT PAIRING?

• BT READY : În acest mod, puteți căuta televizoare conectate anterior sau puteți conecta un dispozitiv mobil conectat anterior la Soundbar.

• BT PAIRING : În acest mod, puteți conecta un dispozitiv nou la unitatea Soundbar. Apăsați butonul PAIR de pe telecomandă sau țineți apăsat butonul (Sursă) de pe partea superioară a sistemului Soundbar timp de mai mult de 5 secunde în timp ce sistemul Soundbar este în modul “BT”.) OBSERVAȚII

• Dacă atunci când conectaţi un dispozitiv Bluetooth vi se solicită un cod PIN, introduceţi <0000>.

• În modul de conectare Bluetooth, conexiunea Bluetooth se va întrerupe dacă distanţa dintre sistemul Soundbar şi dispozitivul Bluetooth depăşeşte 10 m.

• Sistemul Soundbar se opreşte automat după 5 de minute în starea Ready.

• Sistemul Soundbar ar putea să nu caute sau să nu se conecteze corect la dispozitive prin Bluetooth în următoarele situaţii: – Dacă în vecinătatea sistemului Soundbar este un câmp electric puternic. – Dacă sunt împerecheate simultan mai multe dispozitive Bluetooth cu sistemul Soundbar. – Dacă dispozitivul Bluetooth este oprit, nu este găsit sau nu funcţionează corect.

• Dispozitivele electronice pot provoca interferenţe radio. Dispozitivele care generează unde electromagnetice trebuie ţinute la distanţă de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispozitivele LAN wireless etc.ROM - 14 Conectarea prin Wi-Fi Listă de vericare înainte de conectare

1. Conrmați că televizorul dumneavoastră Samsung Smart TV a fost lansat după anul 2013. Această

funcție este compatibilă numai cu televizoarele Samsung Smart TV lansate după anul 2013.

2. Asigurați-vă că routerul wireless (Wi-Fi) este pregătit și în funcțiune.

3. Asigurați-vă că Televizorul este conectat la routerul wireless (rețeaua dvs. Wi-Fi).

Partea superioară a sistemului Soundbar Pasul 1: Conectarea la sistemul Soundbar Wi-Fi

1. Apăsați butonul (Sursă) din partea superioară a sistemului Soundbar sau de pe telecomandă

pentru a selecta modul “WIFI”.

• Atunci când folosiți televizoarele Samsung selectate (televizoarele inteligente Samsung din 2016 ~ 2018 care acceptă funcția Bluetooth.) – Dacă selectați modul “WIFI” când televizorul este pornit, ecranul televizorului așează o fereastră pop-up care furnizează instrucțiuni privind modul de conectare automată a sistemului Soundbar la un router wireless (Wi-Fi). Consultați instrucțiunile din fereastra pop-up a televizorului. Partea superioară a sistemului Soundbar WIFI

2. Conectați dispozitivul mobil (smartphone, tabletă etc) la rețeaua Wi-Fi la care este conectat

3. Instalați și lansați aplicația SmartThings pe dispozitivul dvs. mobil (smartphone, tabletă etc.).

Aplicația SmartThings iOSAndroid

4. Urmați instrucțiunile din ecranul aplicației de pe dispozitivul mobil pentru a conecta sistemul

Soundbar la rețeaua dvs. Wi-Fi.ROM - 15 Pasul 2: Congurarea setărilor pe televizor

• Dacă televizorul se deconectează de la rețeaua wireless după ce schimbați sursa de intrare la sistemul Soundbar, utilizați meniul televizorului pentru a conecta televizorul la rețea din nou. Pentru televizoarele lansate în anul 2018 Acasă ( ) Setări ( ) Sunet Ieşire sunet [AV] Samsung Soundbar Nxxx (Wi-Fi) Pentru televizoarele lansate în anul 2017 Acasă ( ) Setări ( ) Sunet Ieşire sunet [AV] Samsung Soundbar Nxxx (Wi-Fi) Pentru televizoarele lansate în anul 2016 Acasă ( ) Setări ( ) Sunet Selectaţi difuzorul [AV] Samsung Soundbar Nxxx (Wi-Fi) Pentru televizoarele lansate în anul 2015 Meniu Sunet Listă de difuzoare Pentru televizoarele lansate în anul 2014 Meniu Sunet Setări difuzor Multiroom Link - Setări OBSERVAȚII

• Televizorul și sistemul Soundbar trebuie să e conectate la aceeași rețea wireless (Wi-Fi).

• Dacă routerul dvs. wireless (Wi-Fi) utilizează un canal DFS, nu veți putea stabili o conexiune Wi-Fi între televizor și sistemul Soundbar. Pentru detalii, contactați furnizorul de servicii Internet.

• În cazul în care conexiunea Wi-Fi de 5 GHz nu este stabilă, folosiți lățimea de bandă de 2,4 GHz.

• Deoarece meniurile pot diferi în funcție de anul fabricației, consultați manualul televizorului dvs.ROM - 16

05 CONECTAREA LA UN DISPOZITIV EXTERN

Conectați la un dispozitiv extern prin intermediul unei rețele congurată prin cablu sau fără cablu, pentru a reda sunetele unui dispozitiv extern prin intermediul sistemului Soundbar. Cum să vă conectați prin intermediul unui cablu HDMI (compatibil cu Dolby Atmos®)

• Ce este Dolby Atmos®? Tehnologia Atmos îmbunătățește sistemele de sunet surround existente, cu canale 7.1, prin adăugarea unui difuzor suspendat. Astfel, utilizatorii se bucură de sunet la 360 de grade și de o experiență captivantă, de înaltă deniție, intensă, detaliată și mai profundă.

• Important: Acest produs acceptă Dolby Atmos® numai în modul HDMI.

Dispozitiv extern HDMI 1 SAU HDMI 2 Panoul inferior al sistemului Soundbar

1. Conectați un cablu HDMI de la mufa jack HDMI IN 1 sau HDMI IN 2 din partea inferioară a

sistemului Soundbar la mufa jack HDMI OUT a dispozitivului dumneavoastră digital.

2. Conectați un cablu HDMI de la mufa HDMI OUT (TV-ARC) din partea inferioară a sistemului

Soundbar la mufa HDMI IN a televizorului dumneavoastră.

3. Apăsați butonul (Sursă) de pe panoul superior sau de pe telecomandă, iar apoi selectați

“HDMI 1” sau “HDMI 2”.

4. Modul “HDMI 1” sau “HDMI 2” selectat este așat pe panoul de așare al sistemului Soundbar și este

redat sunetul.ROM - 17 NOTĂ

• Atunci când Dolby Atmos® este activat, apare “DOLBY ATMOS” pe ecranul frontal. Congurarea Dolby Atmos® pe BD player sau pe alt dispozitiv.

• Deschideți opțiunile pentru ieșirea audio din meniul de setări al BD playerului sau al unui alt dispozitiv și asigurați-vă că este selectată opțiunea „Fără codicare” pentru Bitstream. De exemplu, pe un BD player Samsung, accesați Meniul Acasă → Sunet → Ieșire digitală și apoi selectați Şir de biţi (neprocesat).

• Dacă opțiunile Ieșire audio includ Audio secundar, asigurați-vă că Audio secundar este setat la Oprit.

• Dolby Atmos® funcționează numai pe canale 7.1.2.

• Vericați dacă este compatibil conținutul cu Dolby Atmos®. Realizarea unei conexiuni prin cablu HDMI

1. Conectați un cablu HDMI de la mufa jack HDMI IN 1 sau HDMI IN 2 din partea inferioară a

sistemului Soundbar la mufa jack HDMI OUT a dispozitivului dumneavoastră digital.

2. Conectați un cablu HDMI de la mufa HDMI OUT (TV-ARC) din partea inferioară a sistemului

Soundbar la mufa HDMI IN a televizorului dumneavoastră.

3. Apăsați butonul (Sursă) de pe panoul superior sau de pe telecomandă, iar apoi selectați

“HDMI 1” sau “HDMI 2”.

4. Modul “HDMI 1” sau “HDMI 2” selectat este așat pe panoul de așare al sistemului Soundbar și este

redat sunetul.ROM - 18 Realizarea unei conexiuni prin cablu optic

DIGITAL AUDIO IN(OPTICAL)OPTICAL OUT

Panoul inferior al sistemului Soundbar

Cablu optic (nu este furnizat) Partea superioară a sistemului Soundbar BD / DVD player / Set-top box / Consolă Jocuri

1. Conectați DIGITAL AUDIO IN (OPTICAL) de pe unitatea principală la mufa OPTICAL OUT a

dispozitivului sursă utilizând un cablu optic (nu este furnizat).

2. Selectați modul “D.IN” apăsând butonul (Sursă) de pe panoul superior sau de pe telecomandă.ROM - 19

06 CONECTAREA UNUI DISPOZITIV MOBIL

Conectarea prin Bluetooth Când un dispozitiv mobil este conectat prin Bluetooth, puteți asculta muzică stereo, fără cabluri.

• Nu puteţi împerechea mai multe dispozitive Bluetooth simultan. SOUND MODE PAIR SAU Partea superioară a sistemului SoundbarDispozitiv cu Bluetooth Conectarea inițială

1. Apăsați butonul PAIR de pe telecomandă pentru a activa modul de lucru “BT PAIRING”.

(SAU) a. Apăsați butonul (Sursă) de pe panoul superior și apoi selectați “BT”. “BT” devine “BT READY” în câteva secunde în mod automat dacă nu este conectat niciun dispozitiv Bluetooth la unitatea Soundbar. b. Atunci când apare “BT READY”, țineți apăsat butonul (Sursă) de pe panoul superior al sistemului Soundbar timp de mai mult de 5 secunde pentru a așa “BT PAIRING”.

2. Selectați din listă “[AV] Samsung Soundbar Nxxx”.

• Când sistemul Soundbar este conectat la un dispozitiv prin Bluetooth, pe aşajul frontal va apărea [Numele dispozitivului Bluetooth] → “BT”.

3. Redați șierele muzicale de pe dispozitivul conectat prin Bluetooth prin intermediul sistemului

Soundbar. Dacă dispozitivul nu se conectează

• Dacă denumirea sistemului Soundbar conectat anterior (de ex. “[AV] Samsung Soundbar Nxxx”) apare pe listă, acesta trebuie șters.

• Apoi repetați pașii de la 1 la 2. NOTĂ

• După ce conectați bara de sunet la dispozitiv mobil prima dată, utilizați modul “BT READY” pentru a vă reconecta.ROM - 20 Care este diferența dintre BT READY și BT PAIRING?

• BT READY : În acest mod, puteți căuta televizoare conectate anterior sau puteți conecta un dispozitiv mobil conectat anterior la Soundbar.

• BT PAIRING : În acest mod, puteți conecta un dispozitiv nou la unitatea Soundbar. Apăsați butonul PAIR de pe telecomandă sau țineți apăsat butonul (Sursă) de pe partea superioară a sistemului Soundbar timp de mai mult de 5 secunde în timp ce sistemul Soundbar este în modul “BT”.) OBSERVAȚII

• Dacă atunci când conectaţi un dispozitiv Bluetooth vi se solicită un cod PIN, introduceţi <0000>.

• În modul de conectare Bluetooth, conexiunea Bluetooth se va întrerupe dacă distanţa dintre sistemul Soundbar şi dispozitivul Bluetooth depăşeşte 10 m.

• Sistemul Soundbar se opreşte automat după 5 de minute în starea Ready.

• Sistemul Soundbar ar putea să nu caute sau să nu se conecteze corect la dispozitive prin Bluetooth în următoarele situaţii: – Dacă în vecinătatea sistemului Soundbar este un câmp electric puternic. – Dacă sunt împerecheate simultan mai multe dispozitive Bluetooth cu sistemul Soundbar. – Dacă dispozitivul Bluetooth este oprit, nu este găsit sau nu funcţionează corect.

• Dispozitivele electronice pot provoca interferenţe radio. Dispozitivele care generează unde electromagnetice trebuie ţinute la distanţă de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispozitivele LAN wireless etc.

• Sistemul Soundbar acceptă date SBC (44,1kHz, 48kHz).

• Conectaţi numai la dispozitive Bluetooth care acceptă funcţia A2DP (AV).

• Nu puteţi conecta sistemul Soundbar la un dispozitiv Bluetooth care acceptă numai funcţia HF (Hands-free).

• După ce aţi împerecheat sistemul Soundbar cu un dispozitiv Bluetooth, dacă selectaţi “[AV] Samsung Soundbar Nxxx” dintre dispozitivele scanate de sistem, sistemul Soundbar va trece în modul “BT”. – Disponibil numai dacă sistemul Soundbar apare în lista de dispozitive împerecheate prin Bluetooth. (Dispozitivul Bluetooth şi sistemul Soundbar trebuie să fost împerecheate anterior.)

• Sistemul Soundbar va apărea între dispozitivele căutate pe dispozitivul Bluetooth numai când pe aşajul acestuia este aşat “BT READY”.

• Unitatea Soundbar nu poate asociată simultan cu un alt dispozitiv Bluetooth care are deja activată funcția Bluetooth și care este deja asociat cu un dispozitiv Bluetooth.ROM - 21 Deconectarea dispozitivului Bluetooth de la un sistem Soundbar Puteţi deconecta dispozitivul Bluetooth de la sistemul Soundbar. Pentru instrucţiuni, consultaţi manualul de utilizare al dispozitivului Bluetooth.

• Sistemul Soundbar va deconectat.

• Când sistemul Soundbar este deconectat de la dispozitivul Bluetooth, sistemul Soundbar va aşa “BT DISCONNECTED” pe așajul frontal. Deconectarea unităţii Soundbar de la dispozitivul Bluetooth Apăsați butonul (Sursă) de pe panoul superior sau de pe telecomandă, iar apoi schimbați pe orice mod, cu excepția “BT”.

• Dispozitivul Bluetooth conectat va aştepta o anumită perioadă de timp pentru un răspuns de la sistemul Soundbar înainte de a întrerupe conexiunea. (Durata de deconectare poate varia, în funcţie de dispozitivul Bluetooth)

• Când sistemul Soundbar este deconectat de la dispozitivul Bluetooth, sistemul Soundbar va aşa “BT DISCONNECTED” pe așajul frontal. OBSERVAȚII

• În modul de conectare Bluetooth, conexiunea Bluetooth se va întrerupe dacă distanţa dintre sistemul Soundbar şi dispozitivul Bluetooth depăşeşte 10 m.

• Soundbar se opreşte automat după 5 de minute în starea Ready. Informaţii suplimentare despre conexiunea Bluetooth Bluetooth este o tehnologie care permite interconectarea rapidă a dispozitivelor compatibile Bluetooth printr-o conexiune fără r, cu rază scurtă de acţiune.

• Un dispozitiv Bluetooth poate cauza zgomote sau defecţiuni de funcţionare când: – O parte a corpului se aă în contact cu sistemul de transmisie/recepţie al dispozitivului Bluetooth sau al sistemului Soundbar. – Este supus la variaţii electrice din cauza diverselor obstacole – pereţi, colţuri sau elemente de partiţionare a birourilor. – Este supus la interferenţe electrice din partea unor dispozitive care funcţionează pe aceeaşi frecvenţă – inclusiv echipamente medicale, cuptoare cu microunde şi routere wireless LAN.

• Împerecheaţi sistemul Soundbar cu dispozitivul Bluetooth de la o distanţă mică.

• Cu cât distanţa dintre aparatul Soundbar şi dispozitivul Bluetooth este mai mare, cu atât calitatea sunetului devine mai slabă. Dacă distanţa este mai mare decât raza de operare Bluetooth, conexiunea se va întrerupe.

• În zonele cu calitate scăzută a recepţiei, conexiunea Bluetooth ar putea să nu funcţioneze corect.

• Conexiunea Bluetooth funcţionează numai câna aparatul este în apropiere unităţii centrale. Conexiunea va întreruptă automat, dacă distanţa dintre dispozitive este mai mare decât raza de recepţie. Chiar şi în interiorul acestei raze de recepţie, calitatea sunetului poate deteriorată de diverse obstacole – cum ar uşile sau pereţii.

• Acest dispozitiv wireless poate cauza o interferență electrică în timpul funcționării.ROM - 22 Conectarea prin Wi-Fi (rețea wireless)

• Conectați un singur sistem Soundbar la Wi-Fi pentru a accesa o varietate de servicii de streaming de muzică și posturi radio pe Internet. Conectați mai multe sisteme Soundbar la Wi-Fi pentru a utiliza un mod de redare grupat sau sunet stereo

• Pentru a conecta un sistem Soundbar la un dispozitiv mobil printr-o rețea wireless (Wi-Fi), este necesară aplicația SmartThings. Dispozitiv mobil Partea superioară a sistemului Soundbar Conectarea inițială

1. Apăsați butonul (Sursă) din partea superioară a sistemului Soundbar sau de pe telecomandă

pentru a selecta modul “WIFI”. Partea superioară a sistemului Soundbar WIFI

2. Instalați și lansați aplicația SmartThings pe dispozitivul dvs. mobil (smartphone sau tabletă).

Aplicația SmartThings iOSAndroidROM - 23

3. Lansați aplicația și urmați instrucțiunile de pe ecran pentru a vă înregistra (pentru a adăuga)

sistemul Soundbar în aplicație.

• Este posibil ca meniul automat de tip pop-up (cea de-a treia ilustrație de mai jos) să nu e disponibil pe unele dispozitive mobile. Dacă aceasta este situația, selectați și completați “Add device” din meniul de aplicații. Sistemul dvs. Soundbar este adăugat acum în aplicație. Lansare aplicație Adăugare difuzoare Pop-up automat NOTĂ

• Pentru a conecta un kit wireless suplimentar de boxe spate SWA-9000S (nu este furnizat), deconectați boxele wireless Samsung de la unitatea Soundbar pentru a dezactiva sistemul de sunet surround. (Dacă veți conecta boxele surround fără a deconecta boxele SWA-9000S, sunetul este emis atât prin boxa wireless Samsung cât și prin boxa Surround.)ROM - 24

07 CONECTAREA UNUI PRODUS AMAZON

• Este posibil ca această caracteristică să nu e disponibilă în anumite țări.

• Acest serviciu este oferit de Amazon și poate întrerupt în orice moment, Samsung neasumându-și răspunderea pentru disponibilitatea serviciului. Conectarea și folosirea unui produs Amazon (Amazon Echo) Folosiți un produs Amazon Echo pentru a vă controla unitatea Soundbar și bucurați-vă de serviciile muzicale oferite de Amazon Echo. NOTĂ

• Vericați dacă unitatea Soundbar este conectată la Wi-Fi. (Consultați “Conectarea prin Wi-Fi (rețea wireless)”)

1. În aplicația SmartThings, schimbați numele sistemului dvs. Soundbar cu unul care poate

recunoscut de către dispozitivul Amazon. (de exemplu: Samsung, Soundbar, camera de zi, camera de familie, dormitor, birou etc.) ATENŢIE

• Este posibil ca dispozitivele Amazon să nu recunoască numele ce conțin elemente cum ar caractere speciale. SalvațiSelectați Edit Selectați difuzoarele Schimbați numeleROM - 25

2. În aplicația Alexa, căutați “Samsung Wireless Audio” în Skills și selectați “ENABLE”.

• Omiteți această etapă dacă aveți Skills deja congurat. Selectați Skills Căutați Activați Aplicația Amazon Alexa

3. În aplicația Alexa, tastați “Smart Home → Devices → Discover” pentru a naliza conexiunea.

Selectați Smart Home Aplicația Amazon Alexa Selectați Devices Descoperirea dispozitivuluiROM - 26 Folosiți comenzi vocale pentru a controla difuzoarele

• Serviciul Amazon Echo pe care îl puteți folosi cu unitatea dvs. Soundbar este limitat la muzică. Alte servicii furnizate de Amazon Echo, cum ar știrile și vremea, pot accesate numai prin intermediul produsului dvs. Amazon Echo. Declanșator + Comandă + Numele difuzorului Utilizați numele boxei modicat din aplicația SmartThings. (Consultați “Conectarea și folosirea unui produs Amazon (Amazon Echo)”) Acțiune Comandă vocală Pentru a căuta un dispozitiv audio adăugat la contul SmartThings conectat la contul Amazon Alexa “Alexa, Descoperă dispozitive”

• Utilizarea comenzilor vocale pentru unitatea Soundbar denumită „Camera de zi” Acțiune Comandă vocală Pentru a seta volumul la 5 “Alexa, Setează volumul la 5 în camera de zi” Pentru a crește volumul “Alexa, crește volumul în camera de zi” Pentru a dezactiva sunetul “Alexa, dezactivează sunetul în camera de zi” Pentru a asculta postul radio numit KISS FM “Alexa, redă Kiss FM în camera de zi” Pentru a reda următoarea melodie “Alexa, următorul cântec în camera de zi” Pentru a opri sunetul “Alexa, oprește în camera de zi” Pentru a activa sunetul “Alexa, pornește în camera de zi” Pentru a dezactiva sunetul “Alexa, oprește în camera de zi” Pentru a schimba sursa de intrare “Alexa, treci pe Bluetooth în camera de zi”ROM - 27 08 FOLOSIREA TELECOMENZII Cum să folosiți telecomanda VOL WOOFERSOUNDBARSOUND MODE PAIR

Alimentare Surround VOL WOOFER SOUNDMODEBluetoothPOWER Pornește și oprește sistemul Soundbar.

Surround VOL WOOFER SOUND MODE Bluetooth POWER Sursă Apăsaţi pentru a selecta o sursă conectată la sistemul Soundbar.

• Modul BT PAIRING Pentru a activa modul “BT PAIRING” țineți apăsat butonul (Sursă) mai mult de 5 secunde.

Anularea unetului VOL BASS SOUND MODE PAIR Apăsați butonul (Anularea sunetului) pentru a dezactiva sunetul. Apăsați-l din nou pentru a-l activa din nou.

SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER Apăsați pentru a selecta efectul sonor dorit: STANDARD, SURROUND sau SMART. Selectați modul STANDARD dacă doriți să beneciați de sunetul original.

• Modul SMART Optimizează în mod automat efectele sonore pentru a se potrivi scenei care se derulează.

VOL BASS SOUND MODE PAIR Bluetooth PAIR Apăsați butonul PAIR. “BT PAIRING” apare pe așajul Soundbarului. Puteți conecta unitatea Soundbar la un nou dispozitiv Bluetooth în acest mod, selectând-o din lista de căutare a dispozitivului Bluetooth.ROM - 28

Redare/Pauză (BT/Wi-Fi) Apăsați butonul p pentru a opri temporar muzica. Dacă apăsați butonul din nou, muzica va redată din nou.

• Funcția Auto Power Down Unitatea se oprește automat în următoarele situații. – Modul D.IN / WIFI / BT : În cazul în care nu este emis niciun semnal audio timp de 5minute. – Modul HDMI 1 sau HDMI 2 : În cazul în care nu este emis niciun semnal audio timp de 15 minute.

Surround VOL WOOFER SOUND MODE Bluetooth POWER Sus/Jos/ Stânga/ Dreapta Apăsați zonele indicate pentru a selecta Sus/Jos/Stânga/ Dreapta. Apăsați Sus/Jos/Stânga/Dreapta pe buton pentru a selecta sau a seta funcții.

• Omitere melodie Apăsați butonul Dreapta pentru a selecta următoarea melodie. Apăsați butonul Stânga pentru a selecta melodia anterioară.

• Anynet+ / Auto Power Link Puteți porni sau opri Anynet+ și Auto Power Link. Anynet+ și Auto Power Link sunt activate sau dezactivate cu ajutorul butoanelor Dreapta și respectiv Stânga. – Anynet+ : Dacă sistemul Soundbar este conectat la un televizor Samsung prin intermediul unui cablu HDMI, puteți controla sistemul dvs. Soundbar cu o telecomandă Samsung TV. Țineți apăsat butonul Dreapta timp de 5 secunde pentru a comuta Anynet+ între ON și OFF. – Auto Power Link : Dacă sistemul Soundbar este conectat la televizor printr-un cablu optic digital, sistemul Soundbar poate porni automat când deschideți televizorul. Țineți apăsat butonul Stânga timp de 5 secunde pentru a comuta Auto Power Link între ON și OFF. – Funcția Anynet+ / Auto Power Link este setată la ON în mod implicit.

• ID SET Apăsați și mențineți apăsat butonul Sus timp de 5 secunde pentru a naliza ID SET (când vă conectați la un element auxiliar).ROM - 29

• Pentru a controla volumul sunetelor înalte sau joase, selectați TREBLE sau BASS din Setări sunet, iar apoi reglați volumul între -6 și +6 utilizând butoanele Sus/Jos.

• Mențineți apăsat butonul (Controlul sunetului) timp de aproximativ 5 secunde pentru a regla sunetul pe ecare bandă de frecvență. Se pot selecta 150Hz, 300Hz, 600Hz, 1.2KHz, 2.5KHz, 5KHz și 10KHz folosind butoanele Stânga/Dreapta, ecare putând reglat între -6 și +6 prin folosirea butoanelor Sus/Jos.

• Pentru a controla volumul ecărui difuzor, selectați CENTER LEVEL, SIDE LEVEL sau FRONT TOP LEVEL din Setări sunet, iar apoi reglați volumul între -6 și +6 utilizând butoanele Sus/Jos.

• Dacă semnalul video de pe televizor și semnalul audio de la sistemul Soundbar nu sunt sincronizate, selectați SYNC în Control sunet, iar apoi setați decalajul audio între 0 și 300 milisecunde cu ajutorul butoanelor Sus/Jos.

• Opțiunea SYNC este disponibilă numai pentru anumite funcții.

Surround VOL WOOFER SOUNDMODEBluetoothPOWER WOOFER SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODEVOLWOOFERSOUNDBAR SOUND MODEVOLWOOFERSOUNDBAR Apăsați butonul în sus sau în jos pentru a regla volumul subwoofer-ului de la -12 sau -6 la +6. Pentru setarea pe 0 a nivelului de volum al subwoofer-ului, apăsați butonul.

Surround VOL WOOFER SOUNDMODEBluetoothPOWER VOL SOUND MODEVOLWOOFERSOUNDBAR SOUND MODEVOLWOOFERSOUNDBAR SOUND MODE VOLWOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR Apăsați butonul în sus sau în jos pentru a regla volumul.

• Anularea sunetului Apăsați butonul VOL pentru anularea sunetului. Apăsați-l din nou pentru a-l activa din nou .ROM - 30 Reglarea volumului unității Soundbar cu telecomanda televizorului Dacă dețineți un TV Samsung, puteți regla volumul unității Soundbar folosind telecomanda prin infraroșu care v-a fost furnizată împreună cu TV-ul Samsung. Folosiți mai întâi meniul TV pentru setarea sunetului de pe TV-ul dvs. Samsung către boxele externe, apoi folosiți telecomanda dvs. Samsung pentru a controla volumul unității Soundbar. Pentru informaţii suplimentare, consultaţi manualul de utilizare al TV-ului. Modul implicit al acestei funcții este controlul prin telecomanda unui TV Samsung. Dacă TV-ul dvs. este un model diferit, urmați instrucțiunile de mai jos pentru a modica setările acestei funcții.

1. Opriți unitatea Soundbar.

2. Dacă nu doriți să folosiți această funcție,

mențineți apăsat butonul WOOFER timp de 5 secunde în mod repetat până când mesajul “OFF-TV REMOTE” este așat pe ecran. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec OFF-TV REMOTE

3. Dacă doriți să reglați unitatea Soundbar cu

telecomanda televizorului, mențineți apăsat butonul WOOFER timp de 5 secunde în mod repetat până când mesajul “ALL-TV REMOTE” este așat pe ecran. Apoi, utilizați meniul televizorului pentru a selecta difuzoarele externe. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec ALL-TV REMOTE

4. Dacă nu doriți să vă reîntoarceți la modul

implicit de utilizare a unității Soundbar (controlată printr-o telecomandă TV Samsung), mențineți apăsat butonul WOOFER timp de 5 secunde în mod repetat până când mesajul “SAMSUNG-TV REMOTE” este așat pe ecran. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec (Modul implicit) SAMSUNG-TV REMOTE – De ecare dată când trageți butonul WOOFER în sus și mențineți poziția timp de 5 secunde, modul se schimbă în următoarea ordine: “SAMSUNG-TV REMOTE” (Modul implicit) → “OFF-TV REMOTE” → “ALL-TV REMOTE”. – Este posibil ca această funcție să nu e disponibilă, în funcție de telecomandă. – Producători care acceptă această funcție: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCAROM - 31 Folosirea butoanelor ascunse (butoane cu mai multe funcții) Buton ascuns Pagină de referință Buton telecomandă Funcție WOOFER Telecomanda televizorului Pornit/Oprit (Standby) Pagina 30 (Sursă) Asociere BT Pagina 27 p (Redare/Pauză) Auto Power Down Pornit/Oprit (modul AUX) Pagina 28 Pregătit pentru BT Pagina 20 Stânga Auto Power Link ON/OFF Pagina 28 Dreapta Anynet+ ON/OFF Pagina 28 Sus ID SET Pagina 28 (Controlul sunetului) EQ 7 benzi Pagina 29 Specicațiile de ieșire pentru diferite moduri de efecte de sunet Efect Intrare Ieșire Doar cu subwoofer Cu subwoofer și difuzor Surround Doar cu kitul wireless de boxe spate STANDARD

• Dacă sursa de intrare este Dolby Atmos®, canalul 7.1.2 este folosit pentru ieșire. Efectul de sunet nu este disponibil.

• Kitul wireless de boxe spate și difuzoarele Samsung pot achiziționate separat. Pentru achiziționarea unui kit sau a unui subwoofer, contactați vânzătorul de la care ați achiziționat sistemul Soundbar.ROM - 32 09 INSTALAREA SUPORTULUI DE PERETE Precauţii la instalare

• Instalaţi numai pe un perete vertical.

• Evitaţi temperatura sau umiditatea ridicate la locaţia de instalare.

• Vericaţi duritatea peretelui și dacă acesta este sucient de dur pentru a susţine greutatea sistemului. În caz contrar, ranforsaţi-l sau montaţi sistemul pe un alt perete.

• Achiziționați și utilizaţi șuruburi și dibluri adecvate pentru peretele pe care montaţi sistemul (rigips, metal, lemn, etc.). Dacă este posibil, xaţi şuruburile de montat în grinzi.

• Achiziţionaţi şuruburile de xare pe perete în funcţie de tipul şi grosimea peretelui pe care montaţi sistemul Soundbar. – Diametru: M5 – Lungime: 35 mm sau mai mult recomandat.

• Conectaţi cablurile între unitate şi dispozitivele externe înainte de a xa unitatea Soundbar pe perete.

• Opriţi echipamentul şi scoateţi-l din priză înainte de instalare. În caz contrar, există risc de electrocutare. Componente pentru montarea pe perete Ghidaj de montare pe perete x 2 x 2 (M4 x L10) Șurub suport Șurub x 2 Suport de xare pe perete

1. Plasați Ghidaj de montare pe perete pe

suprafața peretelui.

• Ghidaj de montare pe perete trebuie să e în poziţie orizontală perfectă.

• Dacă montați televizorul pe perete, instalați unitatea Soundbar la cel puțin 5 cm sub televizor. 5cm sau mai multROM - 33

2. Aliniați Linia centrală a Ghidajul de montare

pe perete cu centrul televizorului (dacă montați unitatea Soundbar sub televizor), apoi xați Ghidaj de montare pe perete pe perete utilizând bandă adezivă.

• Dacă nu montați sub un televizor, plasați Linie centrală în centrul zonei de instalare. Linie centrală

3. Introduceți vârful unui stilou sau al unui

creion ascuțit prin centrul imaginilor A-TYPE la ecare capăt al ghidajului pentru a marca găurile pentru șuruburile de susținere, apoi scoateți Ghidaj de montare pe perete.

4. Utilizând un burghiu de dimensiune

corespunzătoare, realizați o gaură în perete în dreptul ecărui marcaj.

• Dacă marcajele nu corespund cu pozițiile bolțurilor, asigurați-vă că introduceți ancorele sau diblurile Molly în găuri înainte de a introduce șuruburile de susținere. Dacă utilizați ancore sau dibluri Molly, asigurați-vă că găurile pe care le realizați sunt sucient de mari pentru ancorele sau diblurile Molly utilizate.

5. Împingeți un șurub (nu este furnizat) prin

ecare Șurub suport, apoi înșurubați bine ecare șurub în câte o gaură pentru șurubul de susținere.

6. Instalați cele 2 Suport de xare pe perete în

orientarea corectă în partea de jos a sistemului Soundbar, folosind 2 Șurub.

• Când asamblați, asigurați-vă că piesele de susținere ale Suporturilor pentru perete se aă în spatele părții din spate a sistemului Soundbar. Spatele sistemului Soundbar Capătul din dreapta al sistemului SoundbarROM - 34

7. Instalați sistemul Soundbar cu Suporturilor

pentru perete suspendând Suporturilor pentru perete de Șuruburi de suport pe perete.

8. Glisați sistemul Soundbar în jos așa cum se

arată mai jos pentru ca Suport de xare pe perete să se sprijine bine pe Șurub suport.

• Introduceți Șurub suport în partea mai lată (inferioară) a Suport de xare pe perete, și apoi glisați Suport de xare pe perete în jos pentru ca Suport de xare pe perete să se sprijine bine pe Șurub suport. 10 ACTUALIZARE SOFTWARE Când sistemul Soundbar este conectat la Internet, actualizările software au loc automat când sistemul Soundbar este oprit.

• Pentru a utiliza funcția de Actualizare automată, sistemul Soundbar trebuie să e conectat la Internet. Conexiunea Wi-Fi la sistemul Soundbar se va opri dacă este conectat cablul de alimentare al acestuia sau alimentarea este întreruptă. Dacă alimentarea este întreruptă, la repunerea sub tensiune sau la reconectarea cablului de alimentare porniți unitatea Soundbar și reconectați-o la internet.ROM - 35 11 DEPANARE Înainte de a solicita service, vericaţi următoarele. Unitatea nu poate pornită. Aţi introdus corespunzător cablul de alimentare în priză? ; Conectaţi cablul de alimentare la priză. O funcţie nu operează când butonul este apăsat. Există electricitate statică în atmosferă? ; Scoateţi cablul de alimentare şi reconectaţi-l. Sunetul este discontinuu în modul BT. ; Consultați secțiunile de conectare prin Bluetooth, de la pagina 12 la 19. Nu este emis niciun sunet. Funcţia Anularea sunetului este activată? ; Apăsați butonul (Anularea sunetului) pentru a anula funcția de dezactivare a sunetului. Volumul este dat la minim? ; Reglaţi Volumul. Telecomanda nu funcţionează. Bateriile sunt consumate? ; Înlocuiţi-le cu altele noi. Distanţa dintre telecomandă şi unitatea principală Soundbar este prea mare? ; Aduceţi telecomanda mai aproape de unitatea principală Soundbar. LED-ul roșu de pe subwoofer se aprinde intermitent iar subwooferul nu emite niciun semnal sonor. Vă puteţi confrunta cu această problemă atunci când subwooferul nu este conectat la unitatea principală Soundbar. ; Încercați să vă conectați din nou la subwooferul dvs. (Consultați pagina 6.) Subwooferul vibrează și emite sunete prea joase. Încercați să reglați vibrațiile subwooferului dvs. ; Apăsați butonul WOOFER de pe telecomandă în sus sau în jos pentru a regla volumul subwooferului. (la -12, sau între -6 ~ +6). Nu se poate realiza conexiunea la televizor. În cazul conexiunii printr-o rețea prin cablu ; Vericați dacă este conectat corect cablul. (Vericați numele portului pentru a vă asigura că ați introdus cablul în portul corect.) (Consultați pagina corespunzătoare în ceea pentru metoda de conectare respectivă.) ; Apăsați butonul (Sursă) de pe panoul superior al sistemului Soundbar sau de pe telecomandă pentru a verica dacă modul este corect. În cazul conexiunii printr-o rețea wireless ; Conectat prin Bluetooth

1. Comutați sistemul Soundbar în modul

“BT PAIRING” și apoi utilizați televizorul pentru a căuta din nou. (Pentru detalii, consultați pagina 12.)ROM - 36 ; Conectat prin Wi-Fi

1. Vericați dacă televizorul este un model

• Sunt compatibile numai cu televizoarele Samsung Smart lansate după anul 2013.

2. Vericați dacă televizorul este conectat la

• Dacă televizorul nu este conectat la Wi-Fi, utilizați meniul de rețea de pe televizor pentru a stabili o conexiune. (Consultați manualul de utilizare al televizorului.)

3. Vericați dacă sistemul Soundbar este

• Atunci când unitatea Soundbar este conectată, o puteți găsi în lista de boxe de pe dispozitivul dvs. mobil atunci când rulați aplicația SmartThings. Consultați pagina 22 pentru detalii.

4. Vericați dacă există un canal DFS.

• Dacă routerul dvs. wireless (Wi-Fi) utilizează un canal DFS, nu puteți stabili o conexiune Wi-Fi între televizor și sistemul Soundbar. Pentru detalii, contactați furnizorul de servicii Internet. 12 LICENŢĂ Manufactured under license from Dolby Laboratories. Dolby, Dolby Atmos, Dolby Audio, Dolby Digital Plus, Pro Logic, and the double-D symbol are trademarks of Dolby Laboratories. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the Symbol, & DTS and the Symbol together, DTS:X, and the DTS:X logo are registered trademarks and/or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

• Software-ul Spotify este supus condiţiilor de licenţiere ale unei companii terţe, care pot accesate la această adresă: www.spotify.com/connect/third-party- licenses.

• Pentru informaţii suplimentare despre Spotify Connect, accesaţi www.spotify.com/connectROM - 37 13 NOTIFICARE DE LICENŢĂ OPEN SOURCE Pentru informaţii suplimentare despre componentele open source utilizate cu acest aparat, accesaţi site-ul web: http://opensource.samsung.com 14 NOTĂ IMPORTANTĂ DESPRE SERVICE

• Figurile şi ilustraţiile din acest manual pentru utilizator au rol consultativ şi pot diferi de aspectul efectiv al aparatului.

• Se poate percepe o taxă administrativă în următoarele situaţii: (a) un inginer este chemat la solicitarea dvs. şi aparatul nu prezintă niciun defect (rezultă că nu aţi citit manualul de utilizare). (b) duceţi unitatea la un centru de reparaţii şi aparatul nu prezintă niciun defect (rezultă că nu aţi citit manualul de utilizare).

• Cuantumul acestei taxe administrative vă va comunicat înainte de efectuarea oricărei vizite la domiciliu sau la locul de muncă.ROM - 38

Puterea maximă a transmițătorului BT 100mW la 2,4GHz – 2,4835GHz

PUTEREA DE ALIMENTARE A DISPOZITIVULUI WIRELESS

Puterea maximă a transmițătorului SRD 25mW la 5,725GHz – 5,825GHz Nume subwoofer PS-WN80 Greutate 9,6 kg Dimensiuni (L x Î x A) 203,5 x 400,0 x 415,5 mm AMPLIFICATOR Putere de ieşire nominală 162W OBSERVAȚII

• Samsung Electronics Co., Ltd îşi rezervă dreptul de a modica specicaţiile fără înştiinţare.

• Greutatea şi dimensiunile sunt aproximative.ROM - 39 Măsură de precauție : Sistemul Soundbar va reporni automat dacă activați/dezactivați funcția Wi-Fi. Consum total de energie electrică în standby (W) 4,5W Wi-Fi Metodă de activare a portului Apăsați butonul ID SET de pe panoul inferior al unității Soundbar timp de 30 de secunde pentru a activa/a dezactiva funcția Wi-Fi. Bluetooth Metodă de activare a portului Apăsați butonul NETWORK de pe panoul inferior al unității Soundbar timp de 30 de secunde pentru a activa/a dezactiva funcția Bluetooth.

• Prin prezenta, Samsung Elctronics declară faptul că acest echipament respectă Directiva 2014/53/EU. Textul complet al declarației de conformitate EU este disponibil la următoarea adresă de internet: http://www.samsung.com accesați Asistență > Căutați asistență pentru produs și introduceți numele modelului. Echipamentul poate funcționa și în țările europene. Funcția 5GHZ WLAN (Wi-Fi sau SRD) a acestui echipament poate folosită doar în interior.ROM - 40 [Dispoziţii privind eliminarea corectă a bateriilor acestui produs] (Aplicabil în țări cu sisteme de colectare separate) Acest marcaj de pe baterie, de pe manualul de utilizare sau de pe ambalaj indică faptul că bateriile acestui produs nu trebuie eliminate împreună cu alte deşeuri menajere la sfârşitul ciclului lor de viaţă. Dacă sunt marcate, simbolurile chimice Hg, Cd sau Pb indică faptul că bateria conţine mercur, cadmiu sau plumb peste nivelurile de referinţă prevăzute în Directiva CE 2006/66. În cazul în care bateriile nu sunt eliminate corespunzător, aceste substanţe pot dăunătoare pentru sănătatea omului sau pentru mediu. În vederea protejării resurselor naturale şi a promovării refolosirii materialelor, vă rugăm să separaţi bateriile de celelalte tipuri de deşeuri şi să le reciclaţi prin intermediul sistemului gratuit de returnare a bateriilor la nivel local. Cum se elimină corect acest produs (Deșeuri de echipamente electrice și electronice) (Aplicabil în țări cu sisteme de colectare separate) Acest simbol de pe produs, accesorii şi documentaţie indică faptul că produsul şi accesoriile sale electronice (încărcător, căşti, cablu USB) nu trebuie eliminate împreună cu alte deşeuri menajere la nalul duratei lor de utilizare. Dat ind că eliminarea necontrolată a deşeurilor poate dăuna mediului înconjurător sau sănătăţii umane, vă rugăm să separaţi aceste articole de alte tipuri de deşeuri şi să le reciclaţi în mod responsabil, promovând astfel reutilizarea durabilă a resurselor materiale. Utilizatorii casnici trebuie să-l contacteze pe distribuitorul care le-a vândut produsul sau să se intereseze la autorităţile locale unde şi cum pot să ducă aceste articole pentru a reciclate în mod ecologic. Utilizatorii comerciali trebuie să-şi contacteze furnizorul şi să consulte termenii şi condiţiile din contractul de achiziţie. Acest produs şi accesoriile sale electronice nu trebuie eliminate împreună cu alte deşeuri comerciale. Pentru informații despre angajamentele Samsung privind mediul și despre obligațiile de reglementare specice produsului, de ex. REACH, WEEE, Baterii, accesați: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.htmlSER - ii SIGURNOSNE INFORMACIJE SIGURNOSNA UPOZORENJA
