РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HWN850 SAMSUNG

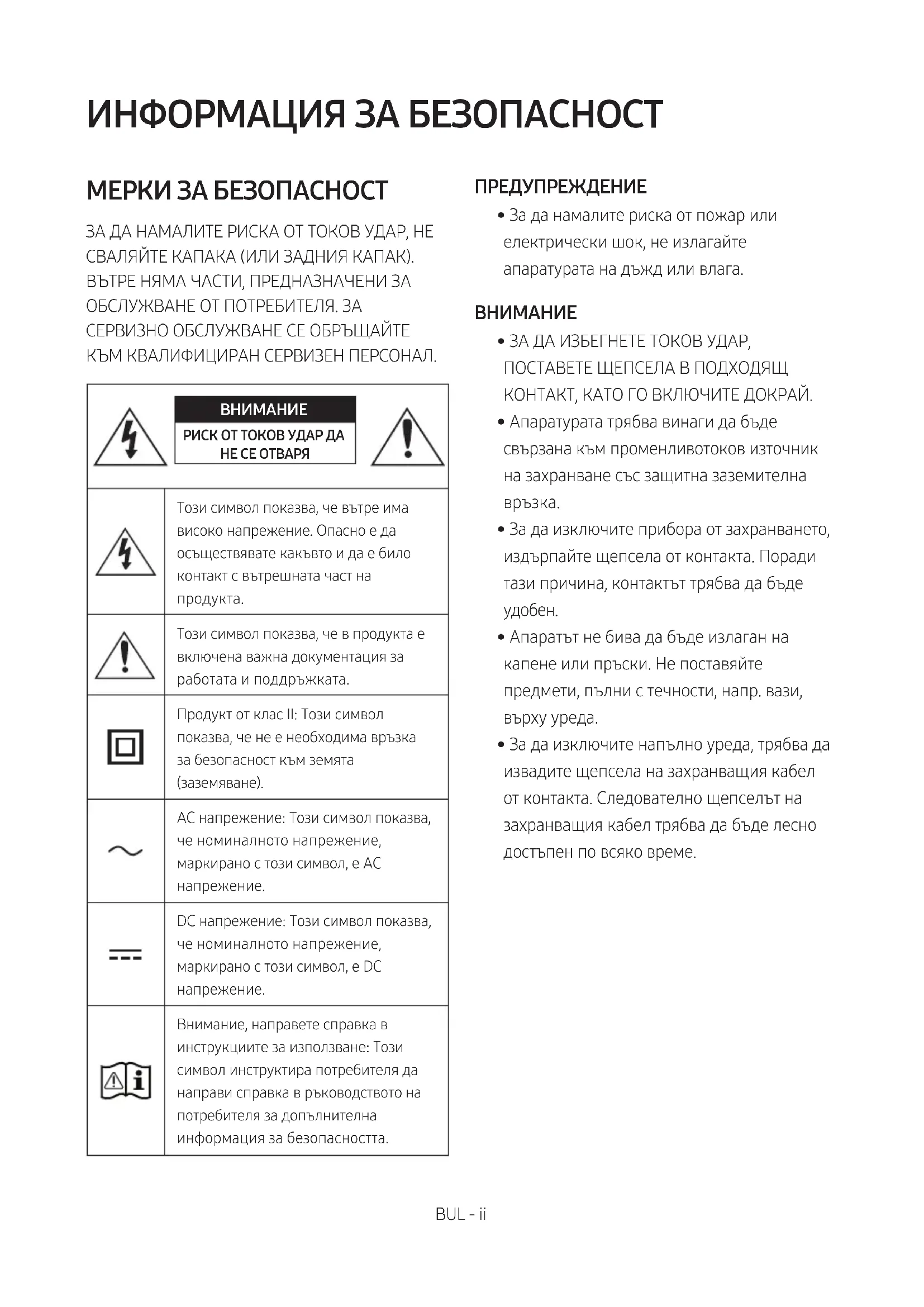

РИСК ОТ ТОКОВ УДАР ДА НЕ СЕ ОТВАРЯТози символ показва, че вътре има високо напрежение. Опасно е да осъществявате какъвто и да е било контакт с вътрешната част на продукта.Този символ показва, че в продукта е включена важна документация за работата и поддръжката.Продукт от клас II: Този символ показва, че не е необходима връзка за безопасност към земята (заземяване).AC напрежение: Този символ показва, че номиналното напрежение, маркирано с този символ, е AC напрежение.DC напрежение: Този символ показва, че номиналното напрежение, маркирано с този символ, е DC напрежение.Внимание, направете справка в инструкциите за използване: Този символ инструктира потребителя да направи справка в ръководството на потребителя за допълнителна информация за безопасността. ПРЕДУПРЕЖДЕНИЕ

• За да намалите риска от пожар или електрически шок, не излагайте апаратурата на дъжд или влага.

• Апаратурата трябва винаги да бъде свързана към променливотоков източник на захранване със защитна заземителна

• За да изключите прибора от захранването, издърпайте щепсела от контакта. Поради тази причина, контактът трябва да бъде

• Апаратът не бива да бъде излаган на капене или пръски. Не поставяйте предмети, пълни с течности, напр. вази, върху уреда.

• За да изключите напълно уреда, трябва да извадите щепсела на захранващия кабел от контакта. Следователно щепселът на захранващия кабел трябва да бъде лесно достъпен по всяко време.BUL - iii ПРЕДПАЗНИ МЕРКИ

1. Уверете се, че AC захранването в дома ви

съответства на изискванията за електрозахранване, изброени върху идентификационния стикер, разположен от долната страна на продукта. Инсталирайте своя продукт хоризонтално, върху подходяща основа (мебел), с достатъчно място около него за вентилация 7~10 см. Внимавайте да не бъдат покрити вентилационните отвори. Не поставяйте устройството върху усилватели или друго оборудване, което може да се нагорещи. Устройството е предназначено за непрекъсната употреба. За да изключите напълно устройството, извадете адаптера за променлив ток от стенния контакт. Извадете щепсела на устройството от контакта, ако възнамерявате да не го използвате дълъг период от време.

2. По време на гръмотевични бури

изваждайте щепсела на електрозахранването от контакта. Пикове на напрежение, дължащи се на мълнии, могат да повредят уреда.

3. Не излагайте уреда на пряка слънчева

светлина или други източници на топлина. Това може да доведе до прегряване и неизправност на уреда.

4. Пазете уреда от влага (напр. вази) и

прекомерна топлина (напр. камина), или оборудване, което създава силни магнитни или електрически полета. Извадете щепсела от контакта на електрозахранването. Продуктът не е предназначен за промишлена употреба. Използвайте този продукт само за лично ползване. Ако продуктът или дискът са били съхранявани на студено, възможно е да се образува конденз. Ако транспортирате уреда през зимата, изчакайте приблизително 2 часа докато уредът достигне стайна температура, преди да го използвате.

5. Батериите, които се използват в този

продукт, съдържат химикали, които са вредни за околната среда. Не изхвърляйте батериите с общите домакински отпадъци. Не изхвърляйте батериите в огън. Не създавайте късо напрежение, не разглобявайте и не прегрявайте батериите. Ако батериите не се сменят правилно, има опасност от експлозия. Сменяйте само със същия тип или еквивалентни.

РЪКОВОДСТВО Ръководството на потребителя има две части: това обикновено РЪКОВОДСТВО НА ПОТРЕБИТЕЛЯ и подробното ПЪЛНО РЪКОВОДСТВО, което можете да изтеглите. РЪКОВОДСТВО НА ПОТРЕБИТЕЛЯ Прочетете това ръководство за инструкции за безопасност, информация за монтиране на продукта, компоненти, свързване и спецификации на продукта. ПЪЛНО РЪКОВОДСТВО Можете да получите достъп до ПЪЛНО РЪКОВОДСТВО в онлайн центъра на Samsung за поддръжка на потребителите, като сканирате QR кода. За да четете ръководството на вашия компютър или мобилно устройство, изтеглете го в документен формат от уеб сайта на Samsung. (http://www.samsung.com/support) Дизайнът, спецификациите и екранът на приложениято подлежат на промяна без предизвестие.BUL - iv

01 Проверка на компонентите 2 Поставяне на батерии преди използване на дистанционното управление (батерии AA X 2) ------------------------- 2 02 Преглед на продукта 3 Челен панел / Горен панел на Soundbar ------------------------- 3 Долен панел на Soundbar ------------------------- 4 03 Свързване на Soundbar 5 Свързване на електрическото захранване

Свързване на Soundbar към субуфера

– Автоматично свързване между субуфера и Soundbar

– Ръчно свързване на субуфера, ако автоматичното свързване е

Свързване на SWA-9000S към Soundbar (продава се отделно)

04 Свързване към вашия телевизор 10 Метод 1. Свързване чрез кабел

– Свързване на телевизор чрез HDMI кабел

– Свързване чрез оптичен кабел

Метод 2. Безжично свързване

– Свързване на телевизор чрез Bluetooth

– Свързване чрез Wi-Fi

05 Свързване на външно устройство 16 Свързване посредством HDMI кабел (поддържа се Dolby Atmos®)

Свързване посредством HDMI кабел

Свързване чрез оптичен кабел

18BUL - v 06 Свързване на мобилно устройство 19 Свързване чрез Bluetooth

Свързване чрез Wi-Fi (безжична мрежа)

07 Свързване на продукт на Amazon 24 Свързване и работа с продукт на Amazon (Amazon Echo) ------------------------- 24 Използване на гласови команди за управление на високоговорители

08 Използване на дистанционното управление 27 Как да използвате дистанционното управление

Настройване на силата на звука на Soundbar чрез дистанционно управление на телевизор ------------------------- 30 Използване на скритите бутони (бутони с повече от една функция)

Изходни спецификации за различните режими за звукови ефекти

09 Монтиране на конзолата за стена 32 Предпазни мерки при монтаж

10 Актуализиране на софтуер 34 11 Отстраняване на неизправности 35 12 Лиценз 36 13 Бележка за лиценза за отворен код 37 14 Важни бележки за обслужването 37 15 Спецификации и ръководство 38 Спецификация

x 2 Захранващ кабел (Субуфер) Захранващ кабел

x 2 x 2 (M4 x L10) Водач за монтиране на стена Държач-винт Винт

• За допълнителна информация относно захранването и потреблението на електроенергия направете справка с етикета, поставен на продукта. (Етикет: долна част на основното устройство на Soundbar)

• Стъпките за свързване на захранването са обозначени (1, 2). За допълнителна информация относно свързването на захранването вижте страница 5.

• За компоненти за монтиране на Soundbar към стената вижте страница 32.

• За закупуване на допълнителни компоненти или допълнителни кабели, обърнете се към сервизен център или към Отдела за клиентско обслужване на Samsung.

• Външният вид на аксесоарите може леко да се различава от илюстрациите по-горе. Поставяне на батерии преди използване на дистанционното управление (батерии AA X 2) Плъзнете капачето на гнездото за батерии по посока на стрелката, докато го отстраните изцяло. Поставете 2 батерии AA (1,5 V), като ги ориентирате така, че поляритетът им да е правилен. Плъзнете отново капачето на гнездото за батериите на мястото му.BUL - 3 02 ПРЕГЛЕД НА ПРОДУКТА Челен панел / Горен панел на Soundbar Горен панелПозиционирайте продукта така, че логото „Samsung Harman Kardon“ да е разположено отгоре.

• За да включите режим „BT PAIRING“, променете източника до режим „BT“, след което натиснете и задръжте за повече от 5 секунди бутон (Източник) на горния панел.

Бутон -/+ (Сила на звука)Регулира силата на звука.

• Когато се настройва, нивото на силата на звука се появява на предния дисплей на Soundbar.

Дисплей Показва състоянието и текущия режим на продукта.

• Когато включите кабела за променлив ток, клавишът за включване ще заработи след 4 до 6 секунди.

• Когато включите захранването на това устройство, ще има забавяне от 4 до 5 секунди, преди да може да се възпроизвежда звук.

• Ако искате да се радвате на звук само от Soundbar, трябва да изключите високоговорителите в менюто Настройка на аудио на телевизора. Направете справка с ръководството за потребителя на вашия телевизор.BUL - 4 Долен панел на Soundbar POWERSERVICENETWORKID SET(WOOFER/REAR)DIGITAL AUDIO IN(OPTICAL)HDMI IN 1HDMI IN 2HDMI OUT(TV-ARC) POWER

POWER Включете променливотоковия (AC) захранващ кабел на Soundbar.

ID SET (WOOFER/REAR) Натиснете, за да свържете безжично Soundbar към съраунд високоговорители и субуфера.

• Натиснете и задръжте за повече от 5 секунди бутона Нагоре на дистанционното управление, за да завършите ID SET.

NETWORK Натиснете, за да свържете към безжична мрежа (Wi-Fi) чрез приложението SmartThings.

SERVICE Свържете USB памет за актуализиране на софтуера на продукта.

DIGITAL AUDIO IN (OPTICAL) Свържете към цифровия (оптичен) изход на външно устройство.

Въвежда цифрови видео- и аудиосигнали едновременно чрез HDMI кабел. Използвайте, когато свързвате поддържано външно устройство.

HDMI OUT (TV-ARC) Свържете към HDMI (ARC) жак на телевизор.

• Когато изключвате захранващия кабел от стенен контакт, хващайте и дърпайте щепсела. Не дърпайте кабела.

• Не свързвайте това устройство или други компоненти към АС контакт, докато всички връзки между компонентите не бъдат завършени.BUL - 5 03 СВЪРЗВАНЕ НА SOUNDBAR Свързване на електрическото захранване Използвайте захранващите компоненти ( 1, 2 ), за да свържете субуфера и Soundbar към електрически контакт в следния ред: 1 Включете захранващия кабел към субуфера. 2 Включете захранващия кабел към Soundbar. Вижте илюстрациите по-долу.

• За допълнителна информация относно необходимото електрозахранване и консумация на енергия вижте етикета, поставен на продукта. (Етикет: долна част на основното устройство на Soundbar) POWER Задна част на

Свързване на електрическото

Долна част на основното устройство на Soundbar POWER SERVICENETWORKID SET (WOOFER/REAR)

(OPTICAL)HDMI IN 1HDMI IN 2HDMI OUT(TV-ARC)SERVICENETWORKID SET(WOOFER/REAR) POWER POWER Свързване на електрическото захранване 2 Захранващ кабелBUL - 6 Свързване на Soundbar към субуфера Когато субуферът е свързан, можете да се наслаждавате на наситен басов звук. Автоматично свързване между субуфера и Soundbar Когато включите захранването, след като свържете захранващите кабели към Soundbar и към субуфера, субуферът се свързва автоматично към Soundbar.

• Когато автоматичното сдвояване приключи, сините индикатори в задната част на субуфера се включват. Светлинни LED индикатори в задната част на субуфера LED

Състояние Описание Разделителна способност

Успешно свързване (нормална работа)

Готовност (при изключено основно тяло на Soundbar) Проверете захранването на основното тяло на Soundbar. Неуспешно свързване Свържете отново. (Вижте инструкциите за ръчно свързване на стр.

Червено Вкл. Готовност (при изключено основно тяло на Soundbar) Проверете захранването на основното тяло на Soundbar. Неуспешно свързване Свържете отново. (Вижте инструкциите за ръчно свързване на стр.

Мига Неизправност Вижте информацията за връзка със сервизен център на Samsung в ръководството.BUL - 7 Ръчно свързване на субуфера, ако автоматичното свързване е неуспешно Преди изпълнение на процедурата за ръчно свързване по-долу:

• Проверете дали захранващите кабели на Soundbar и на субуфера са свързани правилно.

• Уверете се, че Soundbar е включен.

1. Натиснете и задръжте ID SET в задната част на субуфера най-малко за 5 секунди.

• Червеният индикатор отзад на субуфера се изключва и синият индикатор премигва. Задна част на субуфера 5 Sec Бързо примигващ син светоиндикатор

2. Натиснете и задръжте бутона Нагоре на дистанционното управление най-малко за 5 секунди.

• На дисплея на Soundbar за момент се извежда съобщението ID SET и след това изчезва.

• Soundbar се включва автоматично, когато ID SET завърши. SOUNDMODE PAIR5 Sec ID SET Най-отгоре е логото „Samsung Harman Kardon“

3. Проверете дали LED индикаторът за свързване свети постоянно в синьо (завършено

свързване). Свети в синьо LED индикаторът за свързване спира да премигва и светва постоянно в синьо, когато е установена връзка между Soundbar и безжичния субуфер.BUL - 8

• Не свързвайте захранващия кабел на този продукт или вашият телевизор към електрически контакт, докато всички връзки между компонентите не бъдат завършени.

• Преди да преместите или инсталирате този продукт, трябва да се уверите, че захранването е изключено и захранващият кабел не е свързан към електрически контакт.

• Ако основният модул е изключен, безжичният субуфер ще премине в режим на готовност и светодиодът STANDBY в задната част ще светне в червено, след като е премигнал няколко пъти в синьо.

• Ако използвате устройство, което използва същата честота (5,8 GHz), както Soundbar, в близост до Soundbar, смущенията могат да причинят прекъсване на звука.

• Максималното разстояние на предаване на безжичния сигнал на основния модул е около 10 метра, но може да варира в зависимост от вашата работна среда. Ако между основния модул и безжичния субуфер има стоманобетонна или метална стена, системата може изобщо да не работи, защото безжичният сигнал не може да проникне през метал. ПРЕДПАЗНИ МЕРКИ

• В безжичния субуфер има вградени антени за приемане на безжичен сигнал. Съхранявайте модулите далеч от вода и влага.

• За да си осигурите оптимално качество при слушане, уверете се, че в зоната около безжичния високоговорител за ниски честоти и модула на безжичния приемник (продава се отделно) няма препятствия. Свързване на SWA-9000S към Soundbar (продава се отделно) За да постигнете истински безжичен съраунд звук, свържете комплекта от безжични задни високоговорители на Samsung (SWA-9000S) към Soundbar (продава се отделно).

1. Свържете безжичния приемащ модул към 2 съраунд високоговорителя.

– Кабелите на високоговорителите са цветно кодирани. SURROUND-LEFTID SET

2. След включване на безжичния приемащ модул в електрически контакт проверете дали е в

състояние на изчакване.

• LED индикаторът за свързване (син LED) на безжичния приемателен модул премигва. Ако LED не премигва, натиснете бутона ID SET на гърба на безжичния приемателен модул с върха на химикал за 5~6 секунди, докато LED индикаторът LINK премигне (в синьо). За още информация относно LED вижте ръководството на потребителя на SWA-9000S. ID SET

3. Натиснете и задръжте бутона Нагоре на дистанционното управление най-малко за

• На дисплея на Soundbar за момент се извежда съобщението ID SET и след това изчезва.

• Soundbar се включва автоматично, когато ID SET завърши. SOUND MODE PAIR 5 Sec ID SET Най-отгоре е логото „Samsung Harman Kardon“

• Ако вашият Soundbar изпълнява музика, докато се свързва към SWA-9000S, може да чувате известни смущения от басовия високоговорител, докато се установи връзката.

4. Проверете дали LED индикаторът за свързване свети постоянно в синьо (завършено свързване).

STANDBY LINK STANDBY LINK Свети в синьо LED индикаторът за свързване спира да премигва и светва постоянно в синьо, когато се установи връзка между Soundbar и безжичния приемащ модул.

5. Ако SWA-9000S не се свърже, повторете процедурата от стъпка 2.BUL - 10

04 СВЪРЗВАНЕ КЪМ ВАШИЯ ТЕЛЕВИЗОР Можете да слушате звука на телевизора от своя Soundbar чрез кабелна или безжична връзка.

• Когато саундбарът е свързан към избрани телевизори Samsung, той може да се управлява посредством дистанционното управление на телевизора. – Тази функция се предлага от 2017 г. и от по-новите телевизори Samsung Smart, които поддържат Bluetooth, когато Soundbar се свърже към телевизора посредством оптичен кабел. – Освен това тази функция ви позволява да използвате менюто на телевизора, за да задавате полето на звука и различни настройки, както и силата на звука и заглушаването на звука. Метод 1. Свързване чрез кабел Когато излъчваните сигнали са Dolby Digital, а настройката на телевизора за „Цифров изходен аудио формат“ е PCM, препоръчва се да промените настройката, така че да бъде Dolby Digital. Когато настройката се промени, можете да слушате звук с по-добро качество. (Менюто на телевизора може да използва различни думи за Dolby Digital и PCM в зависимост от производителя на телевизора.) Свързване на телевизор чрез HDMI кабел HDMI OUT(TV-ARC)HDMI IN(ARC)Проверете (ARC) на HDMI IN порта на своя телевизор.HDMI КабелДолна част на SoundbarПроверете HDMI OUT (TV-ARC) порта на основното устройство на Soundbar.

TV ARC Горна страна на Soundbar1. При включени Soundbar и телевизор свържете HDMI кабела, както е показано на фигурата.

2. „TV ARC“ се появява на екрана на дисплея на основното устройство на Soundbar и Soundbar

възпроизвежда звука на телевизора.

• Ако звукът от телевизора не се чува, натиснете бутон (Източник) на дистанционното управление или на горната страна на Soundbar, за да превключите в режим „D.IN“. На екрана последователно се показват „D.IN“ и TV ARC и звукът от телевизора се възпроизвежда.BUL - 11

• Ако в прозореца на дисплея на основното устройство на Soundbar не се покаже „TV ARC“, проверете дали HDMI кабелът е свързан към правилния порт.

• Използвайте бутоните за сила на звука на дистанционното управление на телевизора, за да промените силата на звука на Soundbar.

• HDMI представлява интерфейс, който позволява цифрово предаване на видео и аудио данни само чрез един конектор.

• Ако телевизорът има ARC порт, свържете HDMI кабела към порта HDMI IN (ARC).

• Препоръчваме използването на HDMI кабел без сърцевина, ако е възможно. Ако използвате HDMI кабел със сърцевина, използвайте такъв, чийто диаметър е по-малък от 14 мм.

• Anynet+ трябва да бъде включено.

• Тази функция не е налична ако HDMI кабелът не поддържа ARC. Свързване чрез оптичен кабел Долна част на SoundbarOPTICAL OUTDIGITAL AUDIO IN(OPTICAL)

D.IN Оптичен кабел (не е доставен)Горна страна на Soundbar

1. Свържете жака DIGITAL AUDIO IN (OPTICAL) на Soundbar към жака OPTICAL OUT на

телевизора чрез цифров оптичен кабел (не е доставен).

2. Натиснете бутона (Източник) на горния панел или на дистанционното управление, след

това изберете режим „D.IN“. Auto Power Link Връзката за автоматично захранване включва автоматично Soundbar, когато телевизорът се включи.

1. Свържете Soundbar и телевизора чрез цифров оптичен кабел (не е доставен).

2. Натиснете бутона Наляво на дистанционното управление за 5 секунди, за

да включите или изключите Auto Power Link.

• По подразбиране Auto Power Link е включена (ON). (За да изключите тази функция, задръжте бутона Наляво на дистанционното управление в продължение на 5 секунди.)

• В зависимост от свързаното устройство е възможно Auto Power Link да не функционира.

• Тази функция е налична само в режим „D.IN“.BUL - 12 Метод 2. Безжично свързване Свързване на телевизор чрез Bluetooth Когато телевизорът е свързан чрез Bluetooth, можете да слушате стерео звук, без да има хаос с

• Само един телевизор може да бъде свързан в даден момент. SOUND MODE PAIR

Горна страна на Soundbar Първоначално свързване

1. Натиснете бутон PAIR на дистанционното устройство, за да влезете в режим „BT PAIRING“.

a. Натиснете бутона (Източник) на горния панел, след което изберете „BT“. „BT“ се променя на „BT READY“ автоматично за няколко секунди, ако към Soundbar няма свързано Bluetooth устройство. b. Когато се появи „BT READY“, натиснете и задръжте за повече от 5 секунди бутона (Източник) на горния панел на Soundbar, за да се изведе „BT PAIRING“.

2. Изберете режима Bluetooth на телевизора. (За допълнителна информация вижте

ръководството на телевизора.)

3. Изберете „[AV] Samsung Soundbar Nxxx“ от списъка на екрана на телевизора.

Наличният Soundbar се обозначава с „Need Pairing“ или „Paired“ в списъка на Bluetooth устройствата на телевизора. За да свържете Soundbar, изберете съобщението и установете

• Когато телевизорът се свърже, [Име на телевизор] → „BT“ се появява на предния дисплей на Soundbar.

4. Вече можете да чувате звука на телевизора от Soundbar.

Ако устройството не успее да се свърже

• Ако предходно свързаният Soundbar (напр. „[AV] Samsung Soundbar Nxxx“) се появи в списъка, изтрийте го.

• След това повторете стъпки от 1 до 3.BUL - 13 Изключване на Soundbar от телевизора Натиснете бутона

на горния панел или на дистанционното управление и превключете на режим, различен от „

• Разкачването отнема време, защото телевизорът трябва да получи отговор от Soundbar. (Необходимото време може да се различава в зависимост от модела на телевизора.)

• За отказ от автоматичното свързване през Bluetooth между Soundbar и телевизора натиснете бутон p (Възпроизвеждане/Пауза) на дистанционното управление в продължение на 5 секунди при състояние на Soundbar „BT READY“. (Превключва Включено → Изключено)

• След като за първи път свържете Soundbar към телевизора, използвайте режим „BT READY“ за повторно свързване. Каква е разликата между BT READY и BT PAIRING?

• BT READY : В този режим можете да търсите предходно свързвани телевизори или да свържете предходно свързвано мобилно устройство към Soundbar.

• BT PAIRING : В този режим можете да свържете ново устройство към Soundbar. (Натиснете бутона PAIR на дистанционното управление или натиснете и задръжте за повече от 5 секунди бутона (Източник) от горната страна на Soundbar, докато той влезе в режим „BT“.)

• Ако бъдете подканени да въведете PIN код, докато свързвате Bluetooth устройство, въведете <0000>.

• В режим на Bluetooth свързване, Bluetooth връзката ще се изгуби, ако разстоянието между Soundbar и Bluetooth устройството надвишава 10 м.

• Soundbar се изключва автоматично след 5 минути в състояние Готовност.

• Soundbar може да не извърши правилно Bluetooth търсене или свързване при следните обстоятелства: – Ако около Soundbar има силно електромагнитно поле. – Ако няколко Bluetooth устройства са сдвоени едновременно към Soundbar. – Ако Bluetooth устройството е изключено, не е на мястото си или е в неизправност.

• Електронните устройства могат да причинят радиосмущения. Устройствата, които генерират електромагнитни вълни, например микровълнови фурни, безжични LAN устройства и др., трябва да бъдат далеч от основното устройство на Soundbar.BUL - 14 Свързване чрез Wi-Fi Списък за проверка преди свързване

1. Уверете се, че вашият телевизор Samsung Smart TV е произведен след 2013 г.. Тази функция

е съвместима само с телевизори Samsung Smart, произведени след 2013 г..

2. Уверете се, че вашият Безжичен рутер (Wi-Fi) е готов и работи.

3. Уверете се, че телевизорът Е свързан към безжичния рутер (вашата Wi-Fi мрежа).

Горна страна на Soundbar Стъпка 1 : Свързване на Soundbar към Wi-Fi

1. Натиснете бутона (Източник) от горната страна на Soundbar или на дистанционното

управление, за да изберете режим „WIFI“.

• Когато използвате подбрани телевизори Samsung (смарт телевизори Samsung, произведени 2016 ~ 2018 г., които поддържат Bluetooth.) – Ако изберете режим „WIFI“, когато телевизорът е включен, телевизионният екран показва изскачащ прозорец с инструкции за автоматично свързване на Soundbar с безжичен рутер (Wi-Fi). Обърнете внимание на инструкциите в изскачащия прозорец на телевизора. Горна страна на Soundbar WIFI

2. Свържете мобилното си устройство (смартфон, таблет и др.) към Wi-Fi мрежата, към която е

свързан телевизорът.

3. Инсталирайте и стартирайте приложението SmartThings на мобилното си устройство

(смартфон, таблет и др.). Приложение SmartThings iOSAndroid

4. Следвайте инструкциите на екрана на приложението на мобилното устройство, за да

свържете Soundbar към Wi-Fi мрежата.BUL - 15 Стъпка 2 : Конфигуриране на настройките на телевизора

• Ако връзката на телевизора с безжичната мрежа прекъсне, след като смените входния източник към Soundbar, използвайте менюто на телевизора, за да свържете отново телевизора към мрежата. За телевизори, пуснати на пазара през 2018 г. Начало ( ) Настройки ( ) Звук Звуков изход [AV] Samsung Soundbar Nxxx (Wi-Fi) За телевизори, пуснати на пазара през 2017 г. Начало ( ) Настройки ( ) Звук Звуков изход [AV] Samsung Soundbar Nxxx (Wi-Fi) За телевизори, пуснати на пазара през 2016 г. Начало ( ) Настройки ( ) Звук Избор говорител [AV] Samsung Soundbar Nxxx (Wi-Fi) За телевизори, пуснати на пазара през 2015 г. Меню Звук Списък на високоговорители За телевизори, пуснати на пазара през 2014 г. Меню Звук Настройка високоговорител Multiroom Link - Настройки

• Телевизорът и Soundbar трябва да са свързани към една и съща безжична мрежа (Wi-Fi).

• Ако безжичният ви рутер (Wi-Fi) използва DFS канал, няма да можете да установите Wi-Fi връзка между телевизора и Soundbar. Свържете се с интернет доставчика си за подробности.

• Ако има проблеми при Wi-Fi връзката на честота 5 GHz, използвайте честотната лента 2,4 GHz.

• Тъй като менютата може да се различават за телевизори с различна година на производство, направете справка в ръководството на вашия телевизор.BUL - 16 05 СВЪРЗВАНЕ НА ВЪНШНО УСТРОЙСТВО Свържете към външно устройство чрез кабелна или безжична мрежа, за да възпроизведете звука на външното устройство чрез Soundbar. Свързване посредством HDMI кабел (поддържа се Dolby Atmos®)

• Какво представлява Dolby Atmos®? Технологията Atmos усъвършенства съществуващите 7.1-канални системи за съраунд звук чрез добавяне на високоговорител над главата. Тя обвива слушателя в 360-градусов звук, осигурявайки завладяващо висококачествено преживяване, богато, детайлно и дълбоко.

• Важно: Този продукт поддържа Dolby Atmos® само в HDMI режим.

Външно устройство HDMI 1

HDMI 2 Долна част на Soundbar

1. Свържете HDMI кабел от жака HDMI IN 1 или HDMI IN 2 от долната страна на Soundbar към

жака HDMI OUT на вашето цифрово устройство.

2. Свържете HDMI кабел от жака HDMI OUT (TV-ARC) от долната страна на Soundbar към жака

HDMI IN на вашия телевизор.

3. Натиснете бутона (Източник) на горния панел или на дистанционното управление, след

това изберете „HDMI 1“ или „HDMI 2“.

4. На панела на дисплея на Soundbar се извежда режим „HDMI 1“ или „HDMI 2“ и се

възпроизвежда звук.BUL - 17

• Когато се активира Dolby Atmos®, на предния дисплей се показва „DOLBY ATMOS“. Конфигуриране на Dolby Atmos® на вашия BD плеър или друго устройство.

• Отворете опциите за аудиоизход в менюто за настройки на вашия BD плеър или друго устройство и се уверете, че за Bitstream е избрана опция „Без кодиране“. Например в BD плейъра Samsung отидете в Меню Начало → Звук → Цифров изход, след което изберете Побитов поток (необработен).

• Ако опциите за Аудиоизход включват Вторичен звук, уверете се, че Вторичен звук е изключен

• Уверете се, че съдържанието поддържа Dolby Atmos®. Свързване посредством HDMI кабел

Външно устройство HDMI 1

HDMI 2 Долна част на Soundbar

1. Свържете HDMI кабел от жака HDMI IN 1 или HDMI IN 2 от долната страна на Soundbar към

жака HDMI OUT на вашето цифрово устройство.

2. Свържете HDMI кабел от жака HDMI OUT (TV-ARC) от долната страна на Soundbar към жака

HDMI IN на вашия телевизор.

3. Натиснете бутона (Източник) на горния панел или на дистанционното управление, след

това изберете „HDMI 1“ или „HDMI 2“.

4. На панела на дисплея на Soundbar се извежда режим „HDMI 1“ или „HDMI 2“ и се

възпроизвежда звук.BUL - 18 Свързване чрез оптичен кабел

DIGITAL AUDIO IN(OPTICAL)OPTICAL OUT

Долна част на Soundbar

Оптичен кабел (не е доставен) Горна страна на Soundbar BD/DVD плейър/ Цифров телевизионен приемник/гейминг конзола

1. Свържете DIGITAL AUDIO IN (OPTICAL) на основното устройство към жака OPTICAL OUT на

устройството източник, като използвате цифров оптичен кабел (не е доставен).

2. Изберете режим „D.IN“, като натиснете бутона (Източник) на горния панел или на

дистанционното управление.BUL - 19 06 СВЪРЗВАНЕ НА МОБИЛНО УСТРОЙСТВО Свързване чрез Bluetooth Когато мобилно устройство е свързано чрез Bluetooth, можете да слушате стерео звук, без да има хаос с кабелите.

• Не можете да свързвате повече от едно Bluetooth устройство в даден момент. SOUND MODE PAIR

Горна страна на SoundbarBluetooth устройство Първоначално свързване

1. Натиснете бутон PAIR на дистанционното устройство, за да влезете в режим „BT PAIRING“.

a. Натиснете бутона (Източник) на горния панел, след което изберете „BT“. „BT“ се променя на „BT READY“ автоматично за няколко секунди, ако към Soundbar няма свързано Bluetooth устройство. b. Когато се появи „BT READY“, натиснете и задръжте за повече от 5 секунди бутона (Източник) на горния панел на Soundbar, за да се изведе „BT PAIRING“.

2. Изберете „[AV] Samsung Soundbar Nxxx“ от списъка.

• Когато Soundbar е свързан към Bluetooth устройството, [Име на Bluetooth устройство] → „BT“ се появява на предния дисплей.

3. Възпроизведете чрез Soundbar музикалните файлове, намиращи се в устройството,

свързано чрез Bluetooth. Ако устройството не успее да се свърже

• Ако предходно свързаният Soundbar (напр. „[AV] Samsung Soundbar Nxxx“) се появи в списъка, изтрийте го.

• След това повторете стъпки от 1 до 2.

• След като за първи път свържете Soundbar към мобилно устройство, използвайте режим „BT READY“ за повторно свързване.BUL - 20 Каква е разликата между BT READY и BT PAIRING?

• BT READY : В този режим можете да търсите предходно свързвани телевизори или да свържете предходно свързвано мобилно устройство към Soundbar.

• BT PAIRING : В този режим можете да свържете ново устройство към Soundbar. (Натиснете бутона PAIR на дистанционното управление или натиснете и задръжте за повече от 5 секунди бутона (Източник) от горната страна на Soundbar, докато той влезе в режим „BT“.)

• Ако бъдете подканени да въведете PIN код, докато свързвате Bluetooth устройство, въведете <0000>.

• В режим на Bluetooth свързване, Bluetooth връзката ще се изгуби, ако разстоянието между Soundbar и Bluetooth устройството надвишава 10 м.

• Soundbar се изключва автоматично след 5 минути в състояние Готовност.

• Soundbar може да не извърши правилно Bluetooth търсене или свързване при следните обстоятелства: – Ако около Soundbar има силно електромагнитно поле. – Ако няколко Bluetooth устройства са сдвоени едновременно към Soundbar. – Ако Bluetooth устройството е изключено, не е на мястото си или е в неизправност.

• Електронните устройства могат да причинят радиосмущения. Устройствата, които генерират електромагнитни вълни, например микровълнови фурни, безжични LAN устройства и др., трябва да бъдат далеч от основното устройство на Soundbar.

• Soundbar поддържа SBC данни (44,1 kHz, 48 kHz).

• Свързвайте само Bluetooth устройство, което поддържа A2DP (AV) функция.

• Не можете да свързвате Soundbar с Bluetooth устройство, което поддържа само функцията HF (Свободни ръце).

• След като сдвоите Soundbar с Bluetooth устройство, избирането на „[AV] Samsung Soundbar Nxxx“ от списъка със сканирани устройства автоматично ще смени Soundbar на режим „BT“. – Налично е само ако Soundbar присъства в списъка със сдвоени с Bluetooth устройства. (Bluetooth устройството и Soundbar трябва да са били сдвоени поне един път преди това.)

• Soundbar ще се появи в списъка с търсени от Bluetooth устройства, когато Soundbar показва „BT READY“.

• Soundbar не може да бъде сдвоен към друго Bluetooth устройство, ако е вече в режим Bluetooth и е сдвоен към едно Bluetooth устройство.BUL - 21 Разкачете Bluetooth устройството от Soundbar Можете да прекъснете връзката на Bluetooth устройството с Soundbar. За инструкции, проверете ръководството за потребителя на Bluetooth устройството.

• Връзката с Soundbar ще бъде прекъсната.

• Когато Soundbar се разкачи от Bluetooth устройството, Soundbar ще изведе „BT DISCONNECTED“ на предния дисплей. Прекъсване на връзката на Soundbar към Bluetooth устройството Натиснете бутона (Източник) на горния панел или на дистанционното управление и след това превключете на режим, различен от „BT“.

• Разкачването отнема време, защото Bluetooth устройството трябва да получи отговор от Soundbar. (Времето за разкачване може да е различно в зависимост от Bluetooth устройството)

• Когато Soundbar се разкачи от Bluetooth устройството, Soundbar ще изведе „BT DISCONNECTED“ на предния дисплей.

• В режим на свързване с Bluetooth, Bluetooth връзката може да се изгуби, ако интервалът между Soundbar и Bluetooth устройството превиши 10 м.

• Soundbar се изключва автоматично след 5 минути в режим Готовност. Повече за Bluetooth Bluetooth е технология, която позволява Bluetooth-съвместими устройства да общуват лесно, като използват безжична връзка от близки разстояния.

• Bluetooth устройството може да причини шум или неизправност в зависимост от използването, когато: – Част от тялото е в контакт с приемо/предаващата система на Bluetooth устройството или системата за Soundbar. – Подлежи на електрически вариации от блокиращи предмети като стени, ъгли или офис подразделения. – Е изложено на електрическа интерференция от устройства със сходен честотен диапазон, включително медицински уреди, микровълнови печки и безжични LAN.

• Сдвоявате Soundbar с Bluetooth устройството, докато поддържате близко разстояние.

• Колкото е по-голямо разстоянието между Soundbar и Bluetooth устройството, толкова по- лошо става качеството. Ако разстоянието надхвърли работния обхват на Bluetooth, връзката се изгубва.

• В области с ниско приемане-чувствителност, Bluetooth връзката може да не работи правилно.

• Bluetooth връзката работи само в близост до уреда. Връзката ще бъде автоматично прекъсната, ако разстоянието надхвърли този обхват. Дори в рамките на този обхват качеството на звука можа да се влоши поради препятствия като стени и врати.

• Това безжично устройство може да предизвика електрически смущения по време на работата си.BUL - 22 Свързване чрез Wi-Fi (безжична мрежа)

• Свържете един брой Soundbar към Wi-Fi за достъп до разнообразни услуги за стрийминг на музика и интернет радио. Свържете няколко броя Soundbar към Wi-Fi, за да използвате възпроизвеждане по групи или режима за стерео звук.

• За свързване на Soundbar към мобилно устройство чрез безжична мрежа (Wi-Fi) е необходимо приложението SmartThings. Мобилно устройство Горна страна на Soundbar Първоначално свързване

1. Натиснете бутона (Източник) от горната страна на Soundbar или на дистанционното

управление, за да изберете режим „WIFI“. Горна страна на Soundbar WIFI

2. Инсталирайте и стартирайте приложението SmartThings на мобилното си устройство (напр.

смартфон или таблет). Приложение SmartThings iOSAndroidBUL - 23

3. Стартирайте приложението и следвайте инструкциите на екрана, за да регистрирате

(добавите) своя Soundbar в приложението.

• При някои мобилни устройства автоматичното изскачащо съобщение (третата илюстрация отдолу) може да не се покаже. Ако случаят е такъв, изберете и попълнете „Add device“ от менюто на приложението. Сега Soundbar е добавен към приложението. Стартиране на приложението Добавяне на високоговорители Автоматично

• За да свържете допълнителен комплект от безжични задни високоговорители SWA-9000S (закупува се отделно), изключете безжичните високоговорители Samsung от Soundbar, за да се деактивира системата на съраунд звука. (Ако свържете съраунд високоговорителите без да изключите високоговорителите SWA-9000S, звукът ще се възпроизвежда и от безжичния високоговорител Samsung, и от съраунд високоговорителя.)BUL - 24 07 СВЪРЗВАНЕ НА ПРОДУКТ НА AMAZON

• Тази функция може да не е достъпна в някои държави.

• Тази услуга се предоставя от Amazon и може да бъде прекратена по всяко време, Samsung не носи отговорност за наличността на услугата. Свързване и работа с продукт на Amazon (Amazon Echo) Използвайте Amazon Echo за управление на Soundbar и се наслаждавайте на музикалните услуги от Amazon Echo.

• Проверете дали Soundbar е свързан към безжичната мрежа. (направете справка в „Свързване чрез Wi-Fi (безжична мрежа)“)

1. В приложението SmartThings сменете името на Soundbar с това, което може да бъде

разпознато от вашето устройство Amazon. (например: Samsung, Soundbar, Хол, Дневна, Спалня, Офис и т.н.)

• Устройствата Amazon не могат да разпознават имена, които съдържат елементи, например специални символи. ЗапазванеИзберете Edit

2. В приложението Alexa потърсете „Samsung Wireless Audio“ в Skills и изберете „ENABLE“.

• Пропуснете тази стъпка, ако сте настроили вече Skills.

3. В приложението Alexa натиснете „Smart Home → Devices → Discover“, за да се извърши

Amazon Alexa Изберете Devices Откриване на устройствоBUL - 26 Използване на гласови команди за управление на високоговорители

• Услугата Amazon Echo, която можете да използвате с Soundbar, е ограничена само до слушане на музика. Други услуги, предоставяни от Amazon Echo, например новини и времето, могат да бъдат достъпни през вашия продукт с Amazon Echo. Име на приложението + Команда + Име на високоговорителя Използвайте името на високоговорителя, което сте променили в приложението SmartThings. (направете справка в „Свързване и работа с продукт на Amazon (Amazon Echo)“) Действие Гласова команда За търсене на аудио устройство, добавено към акаунт в SmartThings , свързано към акаунт за Amazon Alexa „Alexa, откриване на устройство“

• За да използвате гласови команди за Soundbar, наречен „Хол“ Действие Гласова команда За задаване на ниво 5 за силата на звука „Alexa, задай сила на звука 5 в хола“ За увеличаване на силата на звука „Alexa, увеличи силата на звука в хола“ За изключване на звука „Alexa, изключи звука в хола“ За слушане на радиостанция KISS FM „Alexa, пусни радио Kiss FM в хола“ За пускане на следващата песен „Alexa, пусни следващата песен в хола“ За спиране на музиката „Alexa, спри музиката в хола“ За включване на аудио системата „Alexa, включи аудио устройството в хола“ За изключване на аудио системата „Alexa, изключи аудио устройството в хола“ За промяна на източника на входен сигнал „Alexa, превключи на Bluetooth в хола“BUL - 27 08 ИЗПОЛЗВАНЕ НА ДИСТАНЦИОННОТО

Как да използвате дистанционното управление VOL WOOFERSOUNDBARSOUND MODE PAIR

Натиснете, за да изберете източник, свързан към Soundbar.

• Режим BT PAIRING За да включите режима „BT PAIRING“ натиснете и задръжте бутона (Източник) за повече от 5 секунди.

VOL BASS SOUND MODE PAIR Натиснете бутона (Заглушаване на звука), за да заглушите звука. Натиснете го отново, за да отмените заглушаването.

• Режим SMART Автоматично оптимизира звуковите ефекти, за да са подходящи за сцената, която се изпълнява в момента.

VOL BASS SOUND MODE PAIR Bluetooth PAIR Натиснете бутона PAIR. На дисплея на Soundbar се появява „BT PAIRING“. В този режим можете да свържете Soundbar към ново Bluetooth устройство, като изберете Soundbar от списъка за търсене на Bluetooth устройство.BUL - 28

(BT/Wi-Fi) Натиснете бутона p, за да прекъснете временно музикален файл. Ако натиснете бутона отново, музикалният файл се възпроизвежда

• Функция Auto Power Down Устройството се изключва автоматично в следните ситуации: – Режим D.IN / WIFI / BT : Ако в продължение на 5 секунди няма аудио сигнал. – Режим HDMI 1 или HDMI 2 : Ако в продължение на 15 секунди няма аудио

Натиснете обозначените области, за да изберете Нагоре/Надолу/Наляво/Надясно. Натиснете Нагоре/Надолу/Наляво/Надясно на бутона, за да избирате или настройвате функции.

• Прескачане на музика Натиснете бутона Надясно, за да изберете следващия музикален файл. Натиснете бутона Наляво, за да изберете с предходния музикален файл.

• Anynet+ / Auto Power Link Можете да включвате или изключвате Anynet+ и Auto Power Link. Anynet+ и Auto Power Link се включват и изключват от бутоните Надясно и Наляво съответно. – Anynet+ : Ако Soundbar е свързан към телевизор Samsung чрез HDMI кабел, можете да управлявате своя Soundbar с дистанционното управление на телевизора Samsung. Натиснете и задръжте бутона Надясно за 5 секунди, за да превключите Anynet+ към между ON и OFF. – Auto Power Link : Ако Soundbar е свързан към вашия телевизор чрез цифров оптичен кабел, Soundbar може да се включва автоматично, когато включвате телевизора си. Натиснете и задръжте бутона Наляво за 5 секунди, за да превключите Auto Power Link към ON и OFF. – Anynet+ / Auto Power Link по подразбиране са настроени към ON.

• ID SET Натиснете и задръжте бутон Нагоре за 5 секунди, за да завършите ID SET (когато свързвате аксесоар).BUL - 29

• За да управлявате силата на звука на високите или на басовите тонове, изберете TREBLE или BASS в Настройки на звука и след това настройте силата на звука между -6~+6, като използвате бутоните Нагоре/Надолу.

• Натиснете и задръжте за около 5 секунди бутон (Контрол на звука), за да регулирате звука за всяка честотна лента. Като използвате бутоните Наляво/ Надясно можете да изберете измежду 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz и 10 kHz, като всяка честотна лента може да се настрои в диапазон -6 до +6, като се използват бутоните Нагоре/Надолу.

• За да управлявате силата на звука на всеки от високоговорителите, изберете CENTER LEVEL, SIDE LEVEL или FRONT TOP LEVEL в Настройки на звука и след това настройте силата на звука между -6~+6, като използвате бутоните Нагоре/Надолу.

• Ако картината на телевизора и звукът от Soundbar не са синхронизирани, изберете SYNC в Контрол на звука и след това задайте забавянето на звука между 0~300 милисекунди, като използвате бутоните Нагоре/Надолу.

• SYNC се поддържа само от някои функции.

• Заглушаване на звука Натиснете бутона VOL, за да заглушите звука. Натиснете го отново, за да отмените заглушаването.BUL - 30 Настройване на силата на звука на Soundbar чрез дистанционно управление на телевизор Ако имате телевизор Samsung, можете да настройвате силата на звука на Soundbar с помощта на дистанционното управление с инфрачервен сигнал, което е доставено с телевизора Samsung. Първо използвайте менюто на телевизора, за да зададете външни високоговорители за звука на телевизора Samsung, след това използвайте дистанционното управление Samsung, за да управлявате силата на звука на Soundbar. За повече информация вижте ръководството за потребителя на телевизора. Режимът по подразбиране за тази функция е управление чрез дистанционно управление Samsung. Ако вашият телевизор не е телевизор Samsung, за да промените настройките на тази функция, изпълнете указанията по-долу.

1. Изключете Soundbar.

2. Ако не желаете да използвате тази функция,

натиснете нагоре и задръжте за 5 секунди бутона WOOFER няколко пъти, докато на дисплея се покаже „OFF-TV REMOTE“. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec OFF-TV REMOTE

3. Ако желаете да управлявате Soundbar с

дистанционното управление на вашия телевизор, натиснете няколко пъти нагоре бутона и задръжте за 5 секунди бутона WOOFER няколко пъти, докато на дисплея се покаже „ALL-TV REMOTE”. След това използвайте менюто на телевизора, за да избирате външни високоговорители. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec ALL-TV REMOTE

4. Ако желаете да върнете Soundbar в

режим по подразбиране (управление от дистанционното управление на телевизори Samsung), натиснете нагоре и задръжте за 5 секунди бутона WOOFER няколко пъти, докато на дисплея се покаже „SAMSUNG-TV REMOTE“. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec (Режим по подразбиране) SAMSUNG-TV REMOTE – При всяко натискане на бутона WOOFER нагоре и задържането му за 5 секунди, режимът превключва в следния ред: „SAMSUNG-TV REMOTE“ (Режим по подразбиране) → „OFF-TV REMOTE“ → „ALL-TV REMOTE“. – Тази функция може да не е налична в зависимост от дистанционното управление. – Производители, които поддържат тази функция: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCABUL - 31 Използване на скритите бутони (бутони с повече от една функция) Скрит бутон Страница за справки Бутон на дистанционното

WOOFER Включване/изключване на дистанционното управление на телевизора (Готовност) Страница 30

BT сдвояване Страница 27 p (Възпроизвеждане/Пауза) Включване/изключване на Auto Power Down (режим AUX) Страница 28 BT готовност Страница 20 Наляво Auto Power Link ON/OFF Страница 28 Надясно Anynet+ ON/OFF Страница 28 Нагоре ID SET Страница 28 (Контрол на звука) 7-лентов EQ Страница 29 Изходни спецификации за различните режими за звукови ефекти

Само със субуфер Със субуфер и съраунд високоговорител С комплект субуфер и безжични задни високоговорители STANDARD

• Ако входният източник е Dolby Atmos®, се извеждат 7.1.2 канала. Опцията Звуков ефект не е налична.

• Комплектът от безжични задни високоговорители Samsung и съраунд високоговорителя Samsung могат да бъдат закупени отделно. За закупуване на комплект или субуфер се обърнете към търговеца, от който сте закупили своя Soundbar.BUL - 32 09 МОНТИРАНЕ НА КОНЗОЛАТА ЗА

Предпазни мерки при монтаж

• Монтирайте само към вертикална стена.

• Не монтирайте на място с висока температура или влажност.

• Проверете дали стената е достатъчно здрава, за да издържи тежестта на продукта. Ако не е, подсилете стената или изберете друго място за монтаж.

• Купете и използвайте крепежни винтове или анкерни болтове, подходящи за съответната стена (гипсокартон, железобетон, дърво и т.н.). Ако е възможно, закрепете опорните винтове към гредите на стената.

• Купете винтовете за монтиране към стена според вида и дебелината на стената, към която желаете да монтирате Soundbar. – Диаметър: M5 – Дължина: Препоръчва се дължина 35 мм или повече.

• Свържете кабелите от устройството към външни устройства, преди да монтирате Soundbar към стената.

• Уверете се, че устройството е изключено и щепселът му е изваден от електрическия контакт, преди да го монтирате. В противен случай то може да причини токов удар. Компоненти за стенен монтаж Водач за монтиране на стена x 2 x 2 (M4 x L10) Държач-винт Винт x 2 Скоба за монтаж на стена

1. Поставете Водач за монтиране на стена

върху повърхността на стената.

• Водач за монтиране на стена трябва да е равен.

• Ако телевизорът ви е монтиран към стената, монтирайте Soundbar най- малко на 5 см под телевизора. 5 см или повечеBUL - 33

2. Подравнете Централната линия на

водача за монтиране на стена с центъра на Вашия телевизор (ако монтирате Soundbar под телевизора) и след това фиксирайте Водач за монтиране на стена на стената с помощта на тиксо.

• Ако не монтирате под телевизор, поставете Централна линия в центъра на зоната за монтиране. Централна линия

3. Пъхнете върха на химикал или подострен

молив през центъра на изображенията A-TYPE във всеки край на водача, за да маркирате отворите за поддържащите винтове, след това махнете Водач за монтиране на стена.

4. Като използвате свредло с подходящ

размер, пробийте отвор в стената върху всяка маркировка.

• Ако маркировките не съвпадат на позициите на гредите, поставете подходящи анкери или дюбели в отворите, преди да поставите опорните винтове. Ако използвате анкери или дюбели, уверете се, че отворите, които пробивате, са достатъчно големи за анкерите или дюбелите, които

5. Вкарайте винт (не е доставен) през всеки

Държач-винт и след това завинтете всеки винт здраво в отвора за опорен винт.

6. Монтирайте 2 Монтажни елемента

скоба-стена в правилната ориентация от долната страна на Soundbar, като използвате 2 Винта.

• При сглобяването се уверете, че закачалката на Конзоли за окачване на стена е разположена зад задната част на Soundbar. Задна част на Soundbar Десен край на SoundbarBUL - 34

7. Монтирайте Soundbar с прикрепените

Конзоли за окачване на стена, като закачите Конзоли за окачване на стена на Държач-винтовете на стената.

8. Плъзнете Soundbar надолу, както е

показано по-долу, така че Монтажни елемента скоба-стена да застанат стабилно във Винтове за държача.

• Вкарайте Винтове за държача в широката (долна) част на Монтажните елементи скоба-стена, след което плъзнете Монтажните елементи скоба-стена надолу, така че да застанат стабилно във Винтовете за

Когато Soundbar е свързан с интернет, софтуерът се актуализира автоматично дори когато Soundbar е изключен.

• За да използва функцията за автоматично актуализиране, Soundbar трябва да е свързан с интернет. Wi-Fi връзката към Soundbar ще бъде прекъсната, ако захранващият кабел бъде изваден или захранването бъде прекъснато. Ако захранването прекъсне, когато се възстанови или включите отново захранващия кабел, включете Soundbar и го свържете отново към интернет.BUL - 35 11 ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ Преди да поискате сервизно обслужване, проверете следното. Устройството не се включва. Захранващият кабел включен ли е в електрическия контакт? ; Свържете захранващия щепсел към електрическия контакт. Дадена функция не работи, когато се натисне бутонът. Има ли статично електричество във

; Изключете щепсела на захранващия кабел от контакта и след това го включете отново. В режим BT се появяват прекъсвания на

; Вижте разделите за Bluetooth свързване на страници 12 и 19. Не се възпроизвежда звук. Активирана ли е функцията за заглушаване на звука? ; Натиснете бутон (Заглушаване на звука) за отмяна на функцията за заглушаване. Настроен ли е звукът към минимум? ; Настройте силата на звука. Дистанционното управление не работи. Изтощени ли са батериите? ; Заменете с нови батерии. Разстоянието между дистанционното управление и основното устройство на Soundbar твърде голямо ли е? ; Доближете дистанционното управление до основното устройство на Soundbar. Червеният LED индикатор на субуфера премигва, но той не произвежда звук. Този проблем може да възникне, ако субуферът не е свързан към основното устройство на Soundbar. ; Опитайте да свържете субуфера отново. (Вижте страница 6.) Субуферът бръмчи и вибрира забележимо. Опитайте се да регулирате вибрацията на

; Натиснете бутона WOOFER на дистанционното си управление нагоре или надолу, за да регулирате силата на звука на субуфера. (до -12 или между -6 ~ +6). Не може да се свърже към телевизора. Ако е свързан чрез кабелна мрежа ; Проверете дали кабелът е свързан правилно. (Проверете името на порта, за да се уверите, че кабелът е свързан към правилния порт.) (Вижте съответната страница относно различните методи на

; Натиснете бутона (Източник) на горния панел на Soundbar или на дистанционното управление, за да проверите дали режимът е правилен. Ако е свързан чрез безжична мрежа ; Свързан чрез Bluetooth

1. Превключете Soundbar в режим „BT

PAIRING“ и след това използвайте телевизора, за да търсите отново. (Вижте страница 12 за подробности)BUL - 36 ; Свързан чрез Wi-Fi

1. Проверете дали телевизорът е

• Поддържат се само телевизори Samsung Smart, произведени след 2013 г..

2. Проверете дали телевизорът е свързан

• Ако телевизорът не е свързан към Wi-Fi, използвайте менюто за мрежи на телевизора, за да установите връзка. (Вижте ръководството за потребителя на телевизора)

3. Проверете дали Soundbar е свързан

• Когато Soundbar е свързан, можете да го откриете в списъка на високоговорителите на вашето мобилно устройство, когато стартирате приложението SmartThings. Вижте страница 22 за подробности.

• Софтуерът Spotify е предмет на лицензи от трети страни, които се намират тук: Лицензи за www.spotify.com/connect/ third-party-licenses.

ОТВОРЕН КОД За допълнителна информация за отворения код, използван в този продукт, посетете уебсайта : http://opensource.samsung.com 14 ВАЖНИ

• Цифрите и илюстрациите в това ръководство за потребителя са предоставени само за справка и могат да се различават от действителния изглед на

• Же да се начисли такса за администриране, ако: (a) е извикан техник по ваше настояване и няма дефект в продукта (т.е. не сте прочели ръководството за потребителя) (b) занесете уреда в сервизен център и няма дефект в продукта (т.е. не сте прочели ръководството за потребителя).

• Сумата за тази такса за администриране ще ви бъде съобщена, преди да се извърши каквато и да е било работа или посещение вкъщи.BUL - 38 15 СПЕЦИФИКАЦИИ И РЪКОВОДСТВО Спецификация Наименование на модела HW-N850 Тегло 8,8 кг Размери (Ш x В x Д) 1226,0 x 83,0 x 136,0 мм Диапазон на работна температура +5°C до +35°C Диапазон на работна влажност 10 % до 75 %

Изходяща мощност 18W x 10 + 10W x 3, 4ohm Поддържани формати за възпроизвеждане LPCM 2ch, Dolby Audio™ (поддържа Dolby® Digital), DTS ИЗХОДНА МОЩНОСТ НА БЕЗЖИЧНОТО УСТРОЙСТВО Макс. мощност на предавателя при Wi-Fi връзка 100 mW при 2,4 GHz – 2,4835 GHz, 5,15 GHz – 5,35 GHz и 5,47 GHz – 5,725 GHz ИЗХОДНА МОЩНОСТ НА БЕЗЖИЧНОТО УСТРОЙСТВО Макс. мощност на предавателя при BT връзка 100 mW при 2,4 GHz – 2,4835 GHz ИЗХОДНА МОЩНОСТ НА БЕЗЖИЧНОТО УСТРОЙСТВО Макс. мощност на предавателя при SRD връзка 25 mW при 5,725 GHz – 5,825 GHz Наименование на субуфера PS-WN80 Тегло 9,6 кг Размери (Ш x В x Д) 203,5 x 400,0 x 415,5 мм

Изходяща мощност 162W

• Samsung Electronics Co., Ltd си запазва правото да променя спецификацията без предизвестие.

• Теглото и размерите са приблизителни.BUL - 39 Предпазни мерки: Ако включите/изключите Wi-Fi, Soundbar ще се рестартира автоматично. Обща консумация на енергия в режим на готовност (W) 4,5W Wi-Fi Метод за деактивиране на порт Натиснете бутона ID SET на долния панел на Soundbar за 30 секунди, за да включите или изключите Wi-Fi. Bluetooth Метод за деактивиране на порт Натиснете бутона NETWORK на долния панел на Soundbar за 30 секунди, за да включите или изключите Bluetooth.

• С настоящото Samsung Electronics декларира, че това оборудване съответства на Директива 2014/53/EС. Пълният текст на ЕС декларацията за съответствие можете да намерите на следния интернет адрес: http://www.samsung.com – отворете Поддръжка> Търсене в „Поддръжка на продуктите“ и въведете името на модела. С това оборудване може да се работи във всички държави от ЕС. WLAN (Wi-Fi или SRD) функцията при 5 GHz на това оборудване може да се използва само на закрито.BUL - 40 [Правилно изхвърляне на батериите в този продукт] (Налично в страни със системи за разделно сметосъбиране) Това обозначение върху батерията, ръководството или опаковката, показва, че батериите в този продукт не бива да се изхвърлят с другите битови отпадъци в края на техния полезен живот. Където са маркирани, химическите символи Hg, Cd или Pb показват, че батерията съдържа живак, кадмий или олово над контролните нива в Директива 2006/66 на ЕО. Ако батериите не се изхвърлят правилно, тези вещества могат да предизвикат увреждане на човешкото здраве или на околната среда. За да предпазите природните ресурси и за да съдействате за многократната употреба на материалните ресурси, моля отделяйте батериите от другите видове отпадъчни продукти и ги рециклирайте посредством Вашата локална система за безплатно връщане на батерии. Правилно третиране на изделието след края на експлоатационния му живот (Отпадъци, представляващи електрическо и електронно оборудване) (Налично в страни със системи за разделно сметосъбиране) Tози знак, поставен върху изделието, негови принадлежности или печатни материали, означава, че продуктът и принадлежностите (например зарядно устройство, слушалки, USB кабел) не бива да се изхвърлят заедно с другите битови отпадъци, когато изтече експлоатационният му живот. Отделяйте тези устройства от другите видови отпадъци и ги предавайте за рециклиране. Спазвайки това правило не излагате на опасност здравето на други хора и предпазвате околната среда от замърсяване, предизвикано от безконтролно изхвърляне на отпадъци. Освен това, подобно отговорно поведение създава възможност за повторно (екологично съобразно) използване на материалните ресурси. Домашните потребители трябва да се свържат с търговеца на дребно, от когото са закупили изделието, или със съответната местна държавна агенция, за да получат подробни инструкции къде и кога могат да занесат тези устройства за рециклиране, безопасно за околната среда. Корпоративните потребители следва да се свържат с доставчика си и да проверят условията на договора за покупка. Това изделие и неговите електронни принадлежности не бива да се сместват с другите отпадъци на търговското предприятие. За информация относно ангажиментите на Samsung по отношение на околната среда и специфичните за продукта регулаторни задължения, например REACH, WEEE, батерии, посетете: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.htmlCRO - ii SIGURNOSNE INFORMACIJE SIGURNOSNA UPOZORENJA
