NÁVOD K OBSLUZE HWN850 SAMSUNG

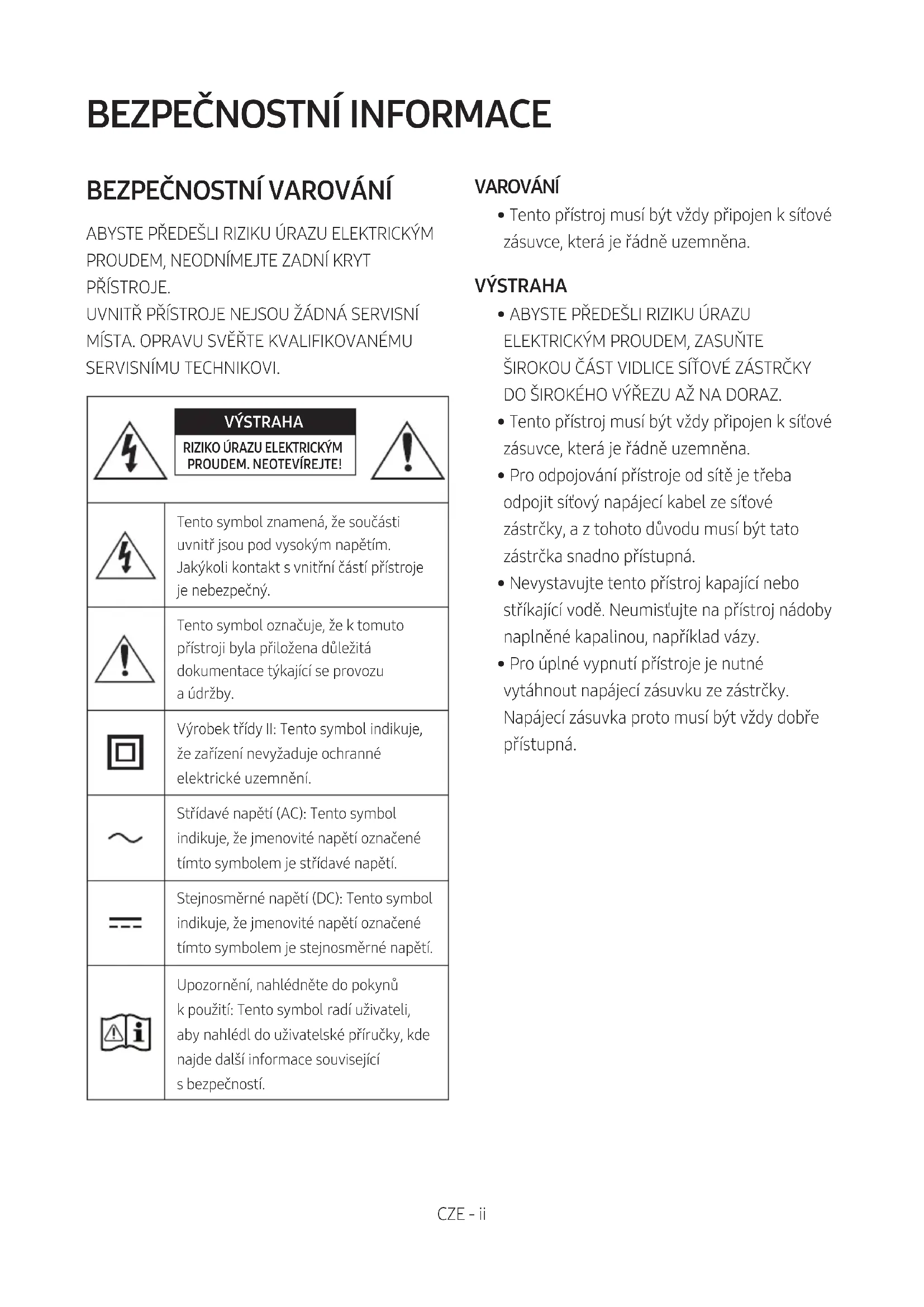

MÍSTA. OPRAVU SVĚŘTE KVALIFIKOVANÉMU SERVISNÍMU TECHNIKOVI. VÝSTRAHA RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM. NEOTEVÍREJTE!Tento symbol znamená, že součásti uvnitř jsou pod vysokým napětím. Jakýkoli kontakt svnitřní částí přístroje je nebezpečný.Tento symbol označuje, že ktomuto přístroji byla přiložena důležitá dokumentace týkající se provozu aúdržby.Výrobek třídyII: Tento symbol indikuje, že zařízení nevyžaduje ochranné elektrické uzemnění.Střídavé napětí (AC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je střídavé napětí.Stejnosměrné napětí (DC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je stejnosměrné napětí.Upozornění, nahlédněte do pokynů kpoužití: Tento symbol radí uživateli, aby nahlédl do uživatelské příručky, kde najde další informace související sbezpečností. VAROVÁNÍ

• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna. VÝSTRAHA

• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.

• Pro odpojování přístroje od sítě je třeba odpojit síťový napájecí kabel ze síťové zástrčky, a z tohoto důvodu musí být tato zástrčka snadno přístupná.

• Nevystavujte tento přístroj kapající nebo stříkající vodě. Neumisťujte na přístroj nádoby naplněné kapalinou, například vázy.

• Pro úplné vypnutí přístroje je nutné vytáhnout napájecí zásuvku ze zástrčky. Napájecí zásuvka proto musí být vždy dobře přístupná.CZE - iii BEZPEČNOSTNÍ OPATŘENÍ

1. Ujistěte se, že zdroj napětí AC ve vašem

domě odpovídá požadavkům napájení uvedeným na identikačním štítku nalepeném na spodní straně produktu. Přístroj instalujte ve vodorovné poloze na vhodný podklad (např. nábytek) s dostatečným prostorem okolo pro větrání 7 – 10 cm. Neblokujte ventilační otvory. Neumisťujte přístroj na zesilovače ani jiná zařízení, která se mohou zahřívat. Přístroj je navržen pro nepřetržité používání. Pro úplné vypnutí přístroje odpojte napájecí zástrčku od zásuvky. Pokud se chystáte přístroj delší dobu nepoužívat, odpojte jej od zásuvky.

2. Během bouřky odpojte zástrčku napájecího

kabelu ze zásuvky elektrorozvodné sítě. Napěťové špičky způsobené blesky by mohly přístroj poškodit.

3. Přístroj nevystavujte přímému slunečnímu

světlu nebo jiným zdrojům tepla. Hrozí přehřátí a následná porucha přístroje.

4. Přístroj chraňte před vlhkostí (např. vázy) a

horkem (např. krb) a neumisťujte jej do blízkosti zdrojů silných magnetických nebo elektrických polí. V případě poruchy přístroje odpojte napájecí kabel od elektrorozvodné sítě. Přístroj není určen k průmyslovému využití. Používejte jej pouze pro osobní účely. Pokud byl přístroj uložen v chladném prostředí, může dojít ke kondenzaci. Při přepravě přístroje v zimním období počkejte před jeho opětovným použitím přibližně 2 hodiny, než získá pokojovou teplotu.

5. Baterie používaná v tomto přístroji obsahuje

chemikálie, které mohou poškodit životní prostředí. Nevyhazujte použité baterie do běžného domovního odpadu. Nevyhazujte baterie do ohně. Nezkratujte, nerozebírejte nebo nepřehřívejte baterie. V případě nesprávné výměny baterie hrozí riziko výbuchu. Baterii vyměňujte pouze za baterii stejného typu.

Uživatelská příručka má dvě části: tato UŽIVATELSKÁ PŘÍRUČKA v tištěné podobě a podrobná KOMPLETNÍ PŘÍRUČKA, kterou si můžete stáhnout.

UŽIVATELSKÁ PŘÍRUČKA

Tato příručka obsahuje bezpečnostní pokyny, informace o instalaci výrobku, součástech, připojeních a specikaci výrobku.

Po naskenováním QR kódu získáte přístup ke KOMPLETNÍ PŘÍRUČKA ve středisku online zákaznické podpory společnosti Samsung. Chcete-li si tuto příručku zobrazit na svém počítači nebo mobilním zařízení, stáhněte si ji z webu společnosti Samsung ve formátu dokumentu. (http://www.samsung.com/support) Konstrukce, technické údaje a obrazovka aplikací se mohou změnit bez předchozího upozornění.CZE - iv OBSAH 01 Kontrola součástí 2 Vložení baterií do dálkového ovladače (2 tužkové baterie AA) ------------------------- 2 02 Popis výrobku 3 Přední panel / horní panel Soundbaru ------------------------- 3 Dolní panel zařízení Soundbar ------------------------- 4 03 Připojení zařízení Soundbar 5 Připojení napájení

Připojení Soundbaru k subwooferu

– Automatické propojení subwooferu se zařízením Soundbar

– Ruční připojení subwooferu při selhání automatického připojení

Připojení sady SWA-9000S k Soundbaru (prodává se samostatně)

04 Připojení k televizoru 10 Metoda 1: Připojení pomocí kabelu

– Připojení televizoru pomocí kabelu HDMI

– Připojení pomocí optického kabelu

Metoda 2: Bezdrátové připojení

– Připojení televizoru přes Bluetooth

– Připojení přes Wi-Fi

05 Připojení externího zařízení 16 Připojení pomocí kabelu HDMI (podpora technologie Dolby Atmos®)

Připojení pomocí kabelu HDMI

Připojení pomocí optického kabelu

18CZE - v 06 Připojení mobilního zařízení 19 Připojení přes Bluetooth

Připojení přes Wi-Fi (bezdrátová síť)

07 Připojení zařízení Amazon 24 Připojení a používání se zařízením Amazon (Amazon Echo) ------------------------- 24 Ovládání Soundbaru hlasovými příkazy

08 Používání dálkového ovladače 27 Jak používat dálkový ovladač

Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače ------------------------- 30 Používání skrytých tlačítek (tlačítka s více funkcemi)

Výstupní specikace pro různé režimy zvukových efektů

09 Instalace sady pro upevnění na stěnu 32 Bezpečnostní opatření při montáži

Součásti pro upevnění na stěnu

10 Aktualizace softwaru 34 11 Řešení problémů 35 12 Licence 36 13 Poznámka k licenci otevřeného softwaru 37 14 Důležité upozornění k servisu 37 15 Technické údaje a další informace 38 Technické údaje

x 2 Napájecí kabel (Subwoofer) Napájecí kabel (Hlavní jednotka) Kabel HDMI Držák pro upevnění na stěnu x 2 x 2 (M4 x L10) Šablona pro upevnění na stěnu Držák šroubu Šroub

• Další informace týkající se napájení a spotřeby energie naleznete na štítku na produktu. (Štítek: Spodní strana hlavní jednotky Soundbar)

• Pořadí pro připojení jednotlivých součástí napájení je označeno čísly (1, 2). Další informace o připojení napájení najdete na straně 5.

• Součásti pro upevnění zařízení Soundbar na stěnu najdete na straně 32.

• Chcete-li zakoupit další součásti nebo volitelné kabely, obraťte se na servisní středisko společnosti Samsung nebo na oddělení péče o zákazníky společnosti Samsung.

• Vzhled příslušenství nemusí přesně odpovídat výše uvedeným ilustracím. Vložení baterií do dálkového ovladače (2 tužkové baterie AA) Sundejte kryt baterií ve směru šipky. Do ovladače vložte 2 baterie AA (1,5 V) s ohledem na správnou polaritu. Zasuňte kryt baterií zpět na místo.CZE - 3

Přední panel / horní panel Soundbaru Horní panelVýrobek postavte tak, aby bylo logo „Samsung Harman Kardon“ nahoře.

Tlačítko (Vypínač)Slouží k zapnutí a vypnutí napájení. Tlačítko (Zdroj)Slouží k výběru režimu vstupního zdroje.Režim vstupu DisplejOptický (digitální) vstup D.IN Vstup ARC (HDMI OUT) D.IN TV ARC (Automatická konverze) Vstup HDMI HDMI 1 / HDMI 2Režim Wi-Fi WIFIRežim BLUETOOTH BT

• Chcete-li zapnout režim „BT PAIRING“, změňte zdroj na režim „BT“ a minimálně 5 sekund podržte stisknuté tlačítko (Zdroj) na horním panelu. Tlačítko -/+ (Hlasitost)Umožňuje nastavit hlasitost.
• Při nastavování se úroveň hlasitosti zobrazuje na předním displeji zařízení Soundbar.

Displej Zobrazuje stav a aktuální režim zařízení.

• Po připojení napájecího kabelu začne tlačítko napájení pracovat za 4 až 6 sekund.

• Po zapnutí začne přístroj reprodukovat zvuk až po 4 až 5 sekundách.

• Chcete-li slyšet zvuk pouze ze systému Soundbar, vypněte reproduktory televizoru v nabídce nastavení zvuku televizoru. Viz návod k televizoru dodávaný s televizorem.CZE - 4 Dolní panel zařízení Soundbar POWERSERVICENETWORKID SET(WOOFER/REAR)DIGITAL AUDIO IN(OPTICAL)HDMI IN 1HDMI IN 2HDMI OUT(TV-ARC) POWER

POWER Připojte AC napájecí kabel Soundbaru.

ID SET (WOOFER/REAR) Stisknutím bezdrátově připojte soundbar k prostorovým reproduktorům a subwooferu.

• Podržením tlačítka Nahoru na dálkovém ovladači po dobu 5 sekund dokončíte ID SET.

NETWORK Stisknutím se připojíte k bezdrátové síti (Wi-Fi) prostřednictvím aplikace SmartThings.

SERVICE Připojte paměťové zařízení USB a upgradujte software výrobku.

DIGITAL AUDIO IN (OPTICAL) Slouží k připojení k digitálnímu (optickému) výstupu externího zařízení.

Umožňuje současné vysílání signálů digitálního videa a zvuku přes kabel HDMI. Při připojování použijte podporované externí zařízení.

HDMI OUT (TV-ARC) Slouží k připojení ke konektoru HDMI (ARC) na televizoru.

• Při odpojování ze zásuvky držte napájecí kabel za zástrčku, nikoli za kabel.

• Jednotku ani jiné součásti nezapojujte do zásuvky AC, pokud nejsou propojeny všechny součásti.CZE - 5

03 PŘIPOJENÍ ZAŘÍZENÍ SOUNDBAR

Připojení napájení V pořadí zřejmém z následujícího obrázku ( 1, 2 ) postupně zapojte subwoofer a Soundbar do elektrické zásuvky:

Připojte napájecí kabel k subwooferu.

Připojte napájecí kabel k Soundbaru. Viz následující obrázky.

• Další informace týkající se požadovaného napájení a spotřeby energie naleznete na štítku výrobku. (Štítek: Spodní strana hlavní jednotky Soundbar) POWER Zadní strana Subwooferu 1 Napájecí kabel Připojení napájení Spodní strana hlavní jednotky Soundbar POWER SERVICENETWORKID SET (WOOFER/REAR)

(OPTICAL)HDMI IN 1HDMI IN 2HDMI OUT(TV-ARC)SERVICENETWORKID SET(WOOFER/REAR) POWER Připojení napájení 2 Napájecí kabel POWERCZE - 6 Připojení Soundbaru k subwooferu Po připojení subwooferu můžete poslouchat zvuk s výraznými basy. Automatické propojení subwooferu se zařízením Soundbar Jakmile po připojení napájecích kabelů do zařízení Soundbar a subwooferu zapnete napájení, subwoofer se automaticky připojí k zařízení Soundbar.

• Po dokončení automatického párování se rozsvítí modré kontrolky na zadní straně subwooferu. Kontrolky LED na zadní straně subwooferu LED Stav Popis Řešení Modrá Svítí Úspěšně připojeno (normální provoz)

Bliká Pohotovostní režim (s vypnutou hlavní jednotkou Soundbaru) Zkontrolujte napájení hlavní jednotky Soundbaru. Propojení se nezdařilo Propojte zařízení znovu. (Pokyny ohledně ručního propojení naleznete na straně 7.) Červená Svítí Pohotovostní režim (s vypnutou hlavní jednotkou Soundbaru) Zkontrolujte napájení hlavní jednotky Soundbaru. Propojení se nezdařilo Propojte zařízení znovu. (Pokyny ohledně ručního propojení naleznete na straně 7.) Červená a modrá Bliká Závada Kontaktujte servisní středisko společnosti Samsung (kontaktní údaje najdete v této příručce).CZE - 7 Ruční připojení subwooferu při selhání automatického připojení Před provedením níže uvedeného postupu ručního připojení:

• Zkontrolujte, zda jsou správně připojeny napájecí kabely zařízení Soundbar a subwooferu.

• Zkontrolujte, zda je zařízení Soundbar zapnuto.

1. Stiskněte a alespoň na 5 sekund podržte tlačítko ID SET na zadní straně subwooferu.

• Červená kontrolka na zadní straně subwooferu zhasne a začne blikat modrá kontrolka. Zadní strana Subwooferu 5 Sec Rychle blikající modrá kontrolka LED

2. Podržte minimálně 5 sekund stisknuté tlačítko Nahoru na dálkovém ovladači.

• Na displeji Soundbaru se krátce zobrazí zpráva ID SET, která poté zmizí.

• Po dokončení ID SET se Soundbar automaticky zapne. SOUNDMODE PAIR5 Sec ID SET Logo „Samsung Harman Kardon“ je nahoře

3. Zkontrolujte, zda kontrolka LINK LED svítí nepřerušovaně modře (připojení je dokončeno).

Svítí modře Jakmile je vytvořeno připojení mezi Soundbarem a bezdrátovým subwooferem, přestane kontrolka LINK LED blikat a bude svítit nepřerušovaně modře.CZE - 8 POZNÁMKY

• Napájecí kabel produktu ani televizor nezapojujte do zásuvky, dokud nejsou propojeny všechny součásti.

• Před přesunem či instalací produktu se ujistěte, že je vypnuto napájení a že je odpojen napájecí kabel.

• Při vypnutí jednotky přejde subwoofer do pohotovostního režimu a dioda LED dioda STANDBY režimu na zadní straně nejprve několikrát modře zabliká a potom začne svítit červeně.

• Pokud v blízkosti zařízení Soundbar používáte zařízení se stejnou frekvencí (5,8 GHz) jako zařízení Soundbar, může vlivem interferencí docházet k rušení zvuku.

• Maximální přenosová vzdálenost bezdrátového signálu hlavní jednotky je přibližně 10 metrů, ale může se lišit v závislosti na prostředí. V případě, že mezi hlavní jednotkou a subwooferem stojí železobetonová nebo kovová stěna, nemusí systém fungovat vůbec, protože bezdrátový signál neprochází kovem.

BEZPEČNOSTNÍ OPATŘENÍ

• Antény přijímající bezdrátový signál jsou zabudovány do bezdrátového subwooferu. Zabraňte styku jednotek s vodou a vlhkostí.

• V zájmu zajištění optimálních podmínek pro poslech se postarejte, aby se v okolí bezdrátového subwooferu a modulu bezdrátového přijímače (prodává se samostatně) nenacházely žádné překážky. Připojení sady SWA-9000S k Soundbaru (prodává se samostatně) Po připojení sady bezdrátových zadních reproduktorů Samsung (SWA-9000S) (prodává se samostatně) k Soundbaru dosáhnete skutečného prostorového zvuku.

1. Připojte modul bezdrátového přijímače ke 2 prostorovým reproduktorům.

– Reproduktorové kabely jsou barevně rozlišeny. SURROUND-LEFTID SET

2. Po připojení modulu bezdrátového přijímače do elektrické zásuvky zkontrolujte jeho pohotovostní

• Na modulu bezdrátového přijímače začne blikat kontrolka LINK LED (modrá). Pokud kontrolka LED nebliká, stiskněte hrotem propisky na zadní straně modulu bezdrátového přijímače na 5 až 6 sekund tlačítko ID SET, dokud nezačne blikat kontrolka LINK LED (modře). Další informace o kontrolce LED najdete v uživatelské příručce k sadě SWA-9000S. ID SET

3. Podržte minimálně 5 sekund stisknuté tlačítko Nahoru na dálkovém ovladači.

• Na displeji Soundbaru se krátce zobrazí zpráva ID SET, která poté zmizí.

• Po dokončení ID SET se Soundbar automaticky zapne. SOUND MODE PAIR 5 Sec ID SET Logo „Samsung Harman Kardon“ je nahoře VÝSTRAHA

• Pokud Soundbar přehrává hudbu ve chvíli, kdy jej připojíte k sadě SWA-9000S, může dojít k zadrhávání zvuku v důsledku dokončování připojení.

4. Zkontrolujte, zda kontrolka LINK LED svítí nepřerušovaně modře (připojení je dokončeno).

STANDBY LINK STANDBY LINK Svítí modře Jakmile je vytvořeno připojení mezi Soundbarem a modulem bezdrátového připojení, přestane kontrolka LINK LED blikat a bude svítit modře.

5. Není-li sada SWA-9000S připojena, opakujte postup od kroku 2.CZE - 10

04 PŘIPOJENÍ K TELEVIZORU

Zvuk televizoru můžete ze zařízení Soundbar poslouchat prostřednictvím kabelového nebo bezdrátového připojení.

• Pokud je zařízení Soundbar připojeno k vybraným televizorům Samsung, je možné jej ovládat dálkovým ovladačem televizoru. – Tato funkce je k dispozici u televizorů Samsung Smart TV vyráběných od roku 2017, které podporují funkci Bluetooth, pokud je Soundbar propojen s televizorem optickým kabelem. – Tato funkce vám rovněž umožňuje pomocí nabídky televizoru upravit zvukové pole a různá nastavení včetně hlasitosti a ztlumení zvuku. Metoda 1: Připojení pomocí kabelu Pokud jsou vysílané signály Dolby Digital a „formát výstupu digitálního zvuku“ je na vašem televizoru nastaven na PCM, doporučujeme změnit toto nastavení na Dolby Digital. Změnou tohoto nastavení dosáhnete lepší kvality zvuku. (Nabídka televizoru může v závislosti na výrobci obsahovat jiná označení pro Dolby Digital a PCM.) Připojení televizoru pomocí kabelu HDMI HDMI OUT(TV-ARC)HDMI IN(ARC)Zkontrolujte (ARC) u konektoru HDMI IN na vašem televizoru.Kabel HDMISpodní strana zařízení SoundbarZkontrolujte konektor HDMI OUT (TV-ARC) na hlavní jednotce Soundbar.

TV ARC Horní strana Soundbaru1. Zapněte zařízení Soundbar a televizor a podle obrázku připojte kabel HDMI.

2. Na displeji hlavní jednotky Soundbar se zobrazí „TV ARC“ a zařízení Soundbar začne přehrávat zvuk

• Pokud není slyšet zvuk televizoru, přepněte stisknutím tlačítka (Zdroj) na dálkovém ovladači nebo na horní straně Soundbaru do režimu „D.IN“. Na obrazovce se postupně zobrazí „D.IN“ a „TV ARC“ a přehraje se zvuk televizoru.CZE - 11

• Pokud se na displeji hlavní jednotky Soundbaru nezobrazí „TV ARC“, zkontrolujte, zda je kabel HDMI zapojen do správného konektoru.

• Pomocí tlačítek hlasitosti na dálkovém ovladači televizoru můžete měnit úroveň hlasitosti zařízení Soundbar. POZNÁMKY

• HDMI je rozhraní umožňující digitální přenos obrazových a zvukových dat prostřednictvím jednoho konektoru.

• Pokud je televizor vybaven konektorem ARC, připojte kabel HDMI ke konektoru HDMI IN (ARC).

• Doporučujeme použít pokud možno kabel HDMI bez jádra. Pokud používáte kabel HDMI s jádrem, použijte kabel s průměrem menším než 14 mm.

• Musí být zapnutá funkce Anynet+.

• Tato funkce není k dispozici, pokud kabel HDMI nepodporuje funkci ARC. Připojení pomocí optického kabelu Spodní strana zařízení SoundbarOPTICAL OUTDIGITAL AUDIO IN(OPTICAL)

D.IN Optický kabel (není součástí balení)Horní strana Soundbaru

1. Pomocí digitálního optického kabelu (není součástí balení) propojte konektor DIGITAL AUDIO IN

(OPTICAL) na zařízení Soundbar s konektorem OPTICAL OUT na televizoru.

2. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „D.IN“.

Auto Power Link Funkce Auto Power Link umožňuje zapnout televizor současně se zařízením Soundbar.

1. Pomocí digitálního optického kabelu (není součástí balení) propojte zařízení Soundbar s

2. Stisknutím tlačítka Vlevo na dálkovém ovladači na 5 sekund zapnete nebo

vypnete funkci Auto Power Link.

• Funkce Auto Power Link je ve výchozím nastavení zapnutá. (Chcete-li tuto funkci vypnout, podržte na dálkovém ovladači 5 sekund stisknuté tlačítko Vlevo.)

• V závislosti na připojeném zařízení nemusí funkce Auto Power Link fungovat.

• Tato funkce je k dispozici pouze v režimu „D.IN“.CZE - 12 Metoda 2: Bezdrátové připojení Připojení televizoru přes Bluetooth Pokud k zařízení Soundbar připojíte přes Bluetooth televizor, můžete poslouchat stereofonní zvuk bez zbytečně překážejících kabelů.

• Současně lze připojit pouze jeden televizor. SOUND MODE PAIR NEBO Horní strana Soundbaru První připojení

1. Stisknutím tlačítka PAIR na dálkovém ovladači přejděte do režimu „BT PAIRING“.

(NEBO) a. Stiskněte tlačítko (Zdroj) na horním panelu a poté vyberte „BT“. Pokud není k Soundbaru připojeno žádné zařízení Bluetooth, „BT“ se během několika sekund automaticky změní na „BT READY“. b. Jakmile se objeví „BT READY“, podržte 5 sekund stisknuté tlačítko (Zdroj) na horním panelu Soundbaru, dokud se nezobrazí „BT PAIRING“.

2. Na televizoru zvolte režim Bluetooth (další informace najdete v příručce k televizoru).

3. Na obrazovce televizoru vyberte ze seznamu možnost „[AV] Samsung Soundbar Nxxx“. V seznamu

zařízení Bluetooth na obrazovce televizoru je dostupné zařízení Soundbar označeno zprávou „Need Pairing“ nebo „Paired“. Chcete-li zařízení Soundbar připojit, vyberte tuto zprávu a vytvořte připojení.

• Po připojení televizoru se na předním displeji zařízení Soundbar zobrazí [Název televizoru] → „BT“.

4. Nyní uslyšíte ze zařízení Soundbar zvuk televizoru.

Pokud se připojení zařízení nezdaří

• Pokud se v seznamu objeví dříve připojené zařízení Soundbar (např. „[AV] Samsung Soundbar Nxxx“), odstraňte je.

• Poté opakujte kroky 1 až 3.CZE - 13 Odpojení zařízení Soundbar od televizoru Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte jiný režim než

• Vzhledem k tomu, že televizor musí přijmout od zařízení Soundbar odezvu, bude odpojení chvíli trvat (požadovaný čas se může lišit v závislosti na modelu televizoru).

• Chcete-li zrušit automatické připojení přes Bluetooth mezi Soundbarem a televizorem, stiskněte na dálkovém ovladači na 5 sekund tlačítko p (Přehrát/Pozastavit) , když je Soundbar ve stavu „

• Po prvním připojení Soundbaru k vašemu televizoru použijte k dalšímu připojení režim „BT READY“. Jaký je rozdíl mezi BT READY a BT PAIRING?

• BT READY : V tomto režimu můžete vyhledávat dříve připojené televizory nebo připojit dříve připojené mobilní zařízení k Soundbaru.

• BT PAIRING : V tomto režimu můžete k Soundbaru připojit nové zařízení. (Na dálkovém ovladači stiskněte tlačítko PAIR nebo alespoň 5 sekund podržte stisknuté tlačítko (Zdroj) na horním panelu Soundbaru, který je v režimu „BT“.) POZNÁMKY

• Budete-li při připojování zařízení Bluetooth vyzváni k zadání PIN kódu, zadejte <0000>.

• Pokud bude v režimu připojení přes Bluetooth vzdálenost mezi zařízením Soundbar a zařízením Bluetooth větší než 10 metrů, dojde ke ztrátě připojení.

• Zařízení Soundbar se po 5 minutách ve stavu Ready automaticky vypne.

• Vyhledávání nebo připojení přes Bluetooth nemusí u zařízení Soundbar fungovat v těchto případech: – V okolí zařízení Soundbar je silné elektrické pole. – Se zařízením Soundbar je současně spárováno několik zařízení Bluetooth. – Zařízení Bluetooth je vypnuto, není na svém místě nebo má poruchu.

• Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění (např. součásti mikrovlnných a bezdrátových sítí), musí být mimo dosah hlavní jednotky Soundbar.CZE - 14 Připojení přes Wi-Fi Kontrolní seznam před připojením

1. Je nutné, aby byl váš televizor Samsung Smart vyroben po roce 2013. Tato funkce je kompatibilní

pouze s televizory Samsung Smart vyráběnými od roku 2013.

2. Zkontrolujte, zda je váš bezdrátový směrovač (Wi-Fi) připraven a funguje.

3. Zkontrolujte, zda je televizor připojen k bezdrátovému směrovači (vaší síti Wi-Fi).

Horní strana Soundbaru Krok 1: Připojení Soundbaru k Wi-Fi

1. Stisknutím tlačítka (Zdroj) na horním panelu Soundbaru nebo na dálkovém ovladači vyberte

• Při použití vybraných televizorů Samsung (chytré televizory Samsung z let 2016–2018, které podporují technologii Bluetooth). – Pokud je televizor zapnutý a vybrali jste režim „WIFI“, zobrazí se na obrazovce televizoru okno s pokyny pro automatické připojení Soundbaru k bezdrátovému směrovači (Wi-Fi). Postupujte podle pokynů v okně na obrazovce televizoru. Horní strana Soundbaru WIFI

2. Připojte své mobilní zařízení (chytrý telefon, tablet atd.) k síti Wi-Fi, k níž je připojen televizor.

3. Do svého mobilního zařízení (chytrého telefonu, tabletu atd.) nainstalujte aplikaci SmartThings a

spusťte ji. Aplikace SmartThings iOSAndroid

4. Postupujte podle pokynů aplikace na obrazovce mobilního zařízení pro připojení Soundbaru k vaší

síti Wi-Fi.CZE - 15 Krok 2 : Kongurace nastavení na televizoru

• Pokud se televizor po změně vstupního zdroje na Soundbar odpojí od bezdrátové sítě, připojte jej znovu k síti prostřednictvím nabídky televizoru. Televizory vyrobené v roce 2018 Domů ( ) Nastavení ( ) Zvuk Zvukový výstup [AV] Samsung Soundbar Nxxx (Wi-Fi) Televizory vyrobené v roce 2017 Domů ( ) Nastavení ( ) Zvuk Zvukový výstup [AV] Samsung Soundbar Nxxx (Wi-Fi) Televizory vyrobené v roce 2016 Domů ( ) Nastavení ( ) Zvuk Vyberte reproduktor [AV] Samsung Soundbar Nxxx (Wi-Fi) Televizory vyrobené v roce 2015 Nabídka Zvuk Seznam reproduktorů Televizory vyrobené v roce 2014 Nabídka Zvuk Nastavení reproduktorů Multiroom Link - Nastaven POZNÁMKY

• Televizor a Soundbar musejí být připojeny ke stejné bezdrátové síti (Wi-Fi).

• Pokud váš bezdrátový směrovač (Wi-Fi) používá kanál DFS, nebude možné mezi televizorem a Soundbarem vytvořit připojení Wi-Fi. Podrobnosti získáte od poskytovatele internetových služeb.

• Pokud 5 GHz připojení Wi-Fi nefunguje bez problémů, použijte šířku pásma 2,4 GHz.

• Protože se nabídky mohou lišit v závislosti na roce výroby, řiďte se příručkou k televizoru.CZE - 16

05 PŘIPOJENÍ EXTERNÍHO ZAŘÍZENÍ

Připojte se k externímu zařízení prostřednictvím kabelové nebo bezdrátové sítě a přehrávejte zvuk ze zařízení Soundbar. Připojení pomocí kabelu HDMI (podpora technologie Dolby Atmos®)

• Co je technologie Dolby Atmos®? Technologie Atmos rozšiřuje stávající prostorový zvukový systém 7.1 o overhead reproduktor. Obklopí posluchače zvukem z 360 stupňů a přináší intenzivní, bohatý, detailní a hlubší zážitek ve vysokém rozlišení.

• Důležité: Toto zařízení podporuje technologii Dolby Atmos® pouze v režimu HDMI.

Externí zařízení HDMI 1 NEBO HDMI 2 Spodní strana zařízení Soundbar

1. Prostřednictvím kabelu HDMI propojte vstup HDMI IN 1 nebo HDMI IN 2 na spodní straně

Soundbaru s konektorem HDMI OUT digitálního zařízení.

2. Prostřednictvím kabelu HDMI propojte konektor HDMI OUT (TV-ARC) na spodní straně Soundbaru

s konektorem HDMI IN na vašem televizoru.

3. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte „HDMI 1“

4. Režim „HDMI 1“ nebo „HDMI 2“ se zobrazí na displeji Soundbaru a začne vycházet zvuk.CZE - 17

• Po aktivaci technologie Dolby Atmos® se na předním displeji zobrazí „DOLBY ATMOS“. Kongurace technologie Dolby Atmos® na přehrávači BD a dalších zařízeních.

• V nabídce nastavení přehrávače BD nebo jiného zařízení otevřete možnosti zvukového výstupu a zkontrolujte, zda je pro Bitstream vybrána možnost „Žádné kódování“. U přehrávače BD Samsung přejděte do nabídky Domů → Zvuk → Digitální výstup a vyberte možnost Bitový tok (nezpracovaný).

• Pokud možnosti výstupu zvuku zahrnují možnost Sekundární zvuk, ujistěte se, že je tato možnost vypnutá.

• Technologie Dolby Atmos® funguje pouze u systému 7.1.2.

• Ujistěte se, že obsah podporuje technologii Dolby Atmos®. Připojení pomocí kabelu HDMI

Externí zařízení HDMI 1 NEBO HDMI 2 Spodní strana zařízení Soundbar

1. Prostřednictvím kabelu HDMI propojte vstup HDMI IN 1 nebo HDMI IN 2 na spodní straně

Soundbaru s konektorem HDMI OUT digitálního zařízení.

2. Prostřednictvím kabelu HDMI propojte konektor HDMI OUT (TV-ARC) na spodní straně Soundbaru

s konektorem HDMI IN na vašem televizoru.

3. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte „HDMI 1“

4. Režim „HDMI 1“ nebo „HDMI 2“ se zobrazí na displeji Soundbaru a začne vycházet zvuk.CZE - 18

Připojení pomocí optického kabelu

DIGITAL AUDIO IN(OPTICAL)OPTICAL OUT

Spodní strana zařízení Soundbar

Optický kabel (není součástí balení) Horní strana Soundbaru BD/DVD přehrávač / set-top box / herní konzole

1. Pomocí digitálního optického kabelu (není součástí balení) propojte konektor DIGITAL AUDIO IN

(OPTICAL) na hlavní jednotce s konektorem OPTICAL OUT na zdrojovém zařízení.

2. Na horním panelu nebo na dálkovém ovladači vyberte stisknutím tlačítka (Zdroj) režim „D.IN“.CZE - 19

06 PŘIPOJENÍ MOBILNÍHO ZAŘÍZENÍ

Připojení přes Bluetooth Pokud k zařízení Soundbar připojíte přes Bluetooth mobilní zařízení, můžete poslouchat stereofonní zvuk bez zbytečně překážejících kabelů.

• Současně lze připojit nejvýše jedno zařízení Bluetooth. SOUND MODE PAIR NEBO Horní strana SoundbaruZařízení Bluetooth První připojení

1. Stisknutím tlačítka PAIR na dálkovém ovladači přejděte do režimu „BT PAIRING“.

(NEBO) a. Stiskněte tlačítko (Zdroj) na horním panelu a poté vyberte „BT“. Pokud není k Soundbaru připojeno žádné zařízení Bluetooth, „BT“ se během několika sekund automaticky změní na „BT READY“. b. Jakmile se objeví „BT READY“, podržte 5 sekund stisknuté tlačítko (Zdroj) na horním panelu Soundbaru, dokud se nezobrazí „BT PAIRING“.

2. Vyberte ze seznamu možnost „[AV] Samsung Soundbar Nxxx“.

• Po připojení zařízení Soundbar k zařízení Bluetooth se na čelním displeji zobrazí [Název zařízení Bluetooth] → „BT“.

3. Přehrávejte hudební soubory uložené v zařízení připojeném přes Bluetooth prostřednictvím

Soundbaru. Pokud se připojení zařízení nezdaří

• Pokud se v seznamu objeví dříve připojené zařízení Soundbar (např. „[AV] Samsung Soundbar Nxxx“), odstraňte je.

• Poté opakujte kroky 1 až 2. POZNÁMKA

• Po prvním připojení Soundbaru k vašemu mobilní zařízení použijte k dalšímu připojení režim „BT

Jaký je rozdíl mezi BT READY a BT PAIRING?

• BT READY : V tomto režimu můžete vyhledávat dříve připojené televizory nebo připojit dříve připojené mobilní zařízení k Soundbaru.

• BT PAIRING : V tomto režimu můžete k Soundbaru připojit nové zařízení. (Na dálkovém ovladači stiskněte tlačítko PAIR nebo alespoň 5 sekund podržte stisknuté tlačítko (Zdroj) na horním panelu Soundbaru, který je v režimu „BT“.) POZNÁMKY

• Budete-li při připojování zařízení Bluetooth vyzváni k zadání PIN kódu, zadejte <0000>.

• Pokud bude v režimu připojení přes Bluetooth vzdálenost mezi zařízením Soundbar a zařízením Bluetooth větší než 10 metrů, dojde ke ztrátě připojení.

• Zařízení Soundbar se po 5 minutách ve stavu Ready automaticky vypne.

• Vyhledávání nebo připojení přes Bluetooth nemusí u zařízení Soundbar fungovat v těchto případech: – V okolí zařízení Soundbar je silné elektrické pole. – Se zařízením Soundbar je současně spárováno několik zařízení Bluetooth. – Zařízení Bluetooth je vypnuto, není na svém místě nebo má poruchu.

• Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění (např. součásti mikrovlnných a bezdrátových sítí), musí být mimo dosah hlavní jednotky Soundbar.

• Přístroj Soundbar podporuje data SBC (44,1 kHz, 48 kHz).

• Připojujte pouze zařízení Bluetooth, která podporují funkci A2DP (AV).

• Zařízení s technologií Bluetooth, která podporují pouze funkci HF (hands-free), nelze připojit k přístroji Soundbar.

• Po spárování bezdrátového reproduktoru k zařízení Bluetooth vyberte mezi skenovanými zařízeními „[AV] Samsung Soundbar Nxxx“. Režim bezdrátového reproduktoru se změní automaticky na „BT“. – K dispozici, pouze pokud je přístroj Soundbar uveden v seznamu spárovaných zařízení na zařízení Bluetooth. (Zařízení Bluetooth a přístroj Soundbar musí být předtím již alespoň jednou spárovány.)

• Přístroj Soundbar se zobrazí v seznamu vyhledaných zařízení na zařízení Bluetooth, pouze pokud přístroj Soundbar zobrazuje zprávu „BT READY“.

• Pokud je již Soundbar v režimu Bluetooth a je spárován s některým zařízením Bluetooth, nelze jej spárovat s dalším zařízením Bluetooth.CZE - 21 Odpojení zařízení Bluetooth od zařízení Soundbar Zařízení Bluetooth lze od přístroje Soundbar odpojit. Podrobnosti o tomto postupu naleznete v uživatelské příručce zařízení Bluetooth.

• Přístroj Soundbar se odpojí.

• Po odpojení zařízení Soundbar od zařízení Bluetooth se na čelním displeji zařízení Soundbar zobrazí „BT DISCONNECTED“. Odpojení jednotky Soundbar od zařízení Bluetooth Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte jiný režim než „BT“.

• Vzhledem k tomu, že zařízení Bluetooth musí přijmout od zařízení Soundbar odezvu, bude odpojení chvíli trvat (doba potřebná k odpojení se může lišit v závislosti na zařízení Bluetooth).

• Po odpojení zařízení Soundbar od zařízení Bluetooth se na čelním displeji zařízení Soundbar zobrazí „BT DISCONNECTED“. POZNÁMKY

• V režimu připojení Bluetooth se připojení Bluetooth může vypnout, když vzdálenost mezi přístrojem Soundbar a zařízením Bluetooth přesáhne 10 m.

• Přístroj Soundbar se po 5 minutách ve stavu pohotovosti vypne. Informace o technologii Bluetooth Bluetooth je technologie, která umožňuje zařízením s podporou Bluetooth snadno komunikovat bez drátů na malé vzdálenosti.

• Zařízení s technologií Bluetooth může při některých způsobech použití způsobovat rušení nebo nesprávnou funkci. Příklady: – Část těla je v kontaktu s přijímacím/vysílacím systémem zařízení Bluetooth nebo přístrojem Soundbar. – Překážky, jako jsou stěny, rohy nebo kancelářské přepážky, mohou způsobit rozdíly v šíření signálu. – Zařízení využívající stejné pásmo, například lékařské přístroje, mikrovlnné trouby a bezdrátové místní sítě, mohou způsobit elektrické rušení.

• Při párování přístroje Soundbar se zařízením Bluetooh udržujte toto zařízení v malé vzdálenosti.

• Čím větší je vzdálenost mezi přístrojem Soundbar a zařízením Bluetooth, tím horší je kvalita. Pokud vzdálenost překročí dosah Bluetooth, dojde k výpadku spojení.

• V oblastech s nekvalitním příjmem nemusí připojení Bluetooth fungovat.

• PřipojeníBluetooth pracuje jen v blízkosti přístroje. Připojení bude automaticky ukončeno, pokud překročíte uvedený dosah. I v uvedeném dosahu může dojít ke zhoršení kvality zvuku vlivem překážek, jako jsou dveře a stěny.

• Toto bezdrátové zařízení může při provozu způsobit elektrické rušení.CZE - 22 Připojení přes Wi-Fi (bezdrátová síť)

• Po připojení Soundbaru k síti Wi-Fi získáte přístup k různým službám pro streamování hudby a internetovým rádiím. Pokud k síti Wi-Fi připojíte více Soundbarů, můžete používat skupinové přehrávání nebo režim stereofonního zvuku.

• Pro připojení Soundbaru k mobilnímu zařízení přes bezdrátovou síť (Wi-Fi) je nutné použít aplikaci SmartThings. Mobilní zařízení Horní strana Soundbaru První připojení

1. Stisknutím tlačítka (Zdroj) na horním panelu Soundbaru nebo na dálkovém ovladači vyberte

režim „WIFI“. Horní strana Soundbaru WIFI

2. Do svého mobilního zařízení (např. smartphonu nebo tabletu) nainstalujte aplikaci SmartThings a

spusťte ji. Aplikace SmartThings iOSAndroidCZE - 23

3. Spusťte aplikaci a podle pokynů na obrazovce zaregistrujte (přidejte) v této aplikaci svůj Soundbar.

• V některých mobilních zařízeních se nemusí automaticky zobrazit vyskakovací okno (třetí obrázek níže). V některých mobilních zařízeních se nemusí automaticky zobrazit vyskakovací okno. V takovém případě vyberte z nabídky aplikace možnost „Add device“. Váš Soundbar byl nyní přidán do aplikace. Spuštění aplikace Přidání reproduktorů Automatické vyskakovací okno POZNÁMKA

• Chcete-li připojit další sadu bezdrátových zadních reproduktorů SWA-9000S (není součástí balení), deaktivujte systém prostorového zvuku odpojením bezdrátových reproduktorů Samsung od Soundbaru (pokud připojíte prostorové reproduktory, aniž byste odpojili reproduktory SWA-9000S, bude zvuk vycházet z bezdrátového reproduktoru Samsung i z prostorového reproduktoru).CZE - 24

07 PŘIPOJENÍ ZAŘÍZENÍ AMAZON

• Tato funkce nemusí být v některých zemích dostupná.

• Tato služba je poskytována společností Amazon a může být kdykoli ukončena. Společnost Samsung nenese odpovědnost za dostupnost služby. Připojení a používání se zařízením Amazon (Amazon Echo) Pomocí zařízení Amazon Echo můžete ovládat Soundbar a využívat hudební služby poskytované prostřednictvím Amazon Echo. POZNÁMKA

• Zkontrolujte, zda je Soundbar připojen k Wi-Fi. (Viz „Připojení přes Wi-Fi (bezdrátová síť)“)

1. V aplikaci SmartThings změňte název svého Soundbaru na název, který dokáže vaše zařízení

Amazon rozpoznat. (Příklad: Samsung, Soundbar, Obývák, Společenská místnost, Ložnice, Kancelář atd.) VÝSTRAHA

• Zařízení Amazon nemusí rozpoznat názvy obsahující například speciální znaky. UloženíVýběr možnosti Edit Výběr reproduktorů Změna názvuCZE - 25

2. V aplikaci Alexa vyhledejte v části Skills „Samsung Wireless Audio“ a zvolte „ENABLE“.

• Pokud máte již Skills nastavena, tento krok přeskočte. Výběr Skills Vyhledání Aktivace Aplikace Amazon Alexa

3. V aplikaci Alexa dokončete připojení klepnutím na „Smart Home → Devices → Discover“.

Výběr položky Smart Home Aplikace Amazon Alexa Výběr možnosti Devices Vyhledání zařízeníCZE - 26 Ovládání Soundbaru hlasovými příkazy

• Služba Amazon Echo, kterou můžete používat se svým Soundbarem, je omezena pouze na přehrávání hudby. K dalším službám poskytovaným službou Amazon Echo, například zprávy a předpověď počasí, můžete získat přístup pouze ze svého zařízení Amazon Echo. Spuštění + Příkaz + Název reproduktoru Použijte název reproduktoru, který jste změnili v aplikaci SmartThings. (Viz „Připojení a používání se zařízením Amazon (Amazon Echo)“) Akce Hlasový příkaz Vyhledání zvukového zařízení přidaného do účtu SmartThings propojeného s účtem Amazon Alexa „Alexa Vyhledat zařízení“

• Použití hlasových příkazů pro Soundbar s názvem „Obývák“ Akce Hlasový příkaz Nastavení hlasitosti na úroveň 5 „Alexa Nastavit hlasitost na 5 v obýváku“ Zvýšení úrovně hlasitosti „Alexa Zvýšit hlasitost v obýváku“ Ztlumení zvuku „Alexa Ztlumit zvuk v obýváku“ Poslech rozhlasové stanice s názvem KISS FM „Alexa Přehrát Kiss FM v obýváku“ Přehrání další skladby „Alexa Další skladba v obýváku“ Zastavení přehrávání zvuku „Alexa Zastavit v obýváku“ Zapnutí zvuku „Alexa Zapnout v obýváku“ Vypnutí zvuku „Alexa Vypnout v obýváku“ Změna vstupního zdroje „Alexa Přepnout na Bluetooth v obýváku“CZE - 27 08 POUŽÍVÁNÍ DÁLKOVÉHO OVLADAČE Jak používat dálkový ovladač VOL WOOFERSOUNDBARSOUND MODE PAIR

Vypínač Surround VOL WOOFER SOUNDMODEBluetoothPOWER Slouží k zapnutí a vypnutí zařízení Soundbar.

Surround VOL WOOFER SOUND MODE Bluetooth POWER Zdroj Pomocí tohoto tlačítka můžete vybrat zdroj připojený k zařízení Soundbar.

• Režim BT PAIRING Chcete-li zapnout režim „BT PAIRING“, podržte déle než 5 sekund stisknuté tlačítko (Zdroj).

Ztlumit VOL BASS SOUND MODE PAIR Stisknutím tlačítka (Ztlumit) ztlumíte zvuk. Dalším stisknutím tlačítka zvuk opět zapnete.

SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER Pomocí tohoto tlačítka vyberte požadovaný zvukový efekt: STANDARD, SURROUND nebo SMART. Pokud si chcete užít originální zvuk, zvolte Režim STANDARD.

• Režim SMART Automaticky optimalizuje zvukové efekty tak, aby odpovídaly právě přehrávané scéně.

VOL BASS SOUND MODE PAIR Bluetooth PAIR Stiskněte tlačítko PAIR. Na displeji Soundbaru se zobrazí zpráva „BT PAIRING“. V tomto režimu můžete Soundbar připojit k novému zařízení Bluetooth tak, že tento Soundbar vyberete ze seznamu vyhledaných zařízení Bluetooth.CZE - 28

Přehrát/ Pozastavit (BT/Wi-Fi) Stisknutím tlačítka p dočasně pozastavíte přehrávání hudebního souboru. Dalším stisknutím tohoto tlačítka bude přehrávání hudebního souboru pokračovat.

• Funkci Auto Power Down Jednotka se vypne v následujících situacích. – Režim D.IN / WIFI / BT : V takovém případě počkejte 5 minut. – Režim HDMI 1 nebo HDMI 2 : V takovém případě počkejte 15 minut.

Surround VOL WOOFER SOUND MODE Bluetooth POWER Nahoru/Dolů/ Vlevo/Vpravo Stisknutím uvedených míst zvolte možnost Nahoru/Dolů/ Vlevo/Vpravo. Pomocí možností Nahoru/Dolů/Vlevo/Vpravo na tomto tlačítku můžete vybírat a nastavovat funkce.

• Přeskočení skladby Stisknutím tlačítka Vpravo vyberete další hudební soubor. Stisknutím tlačítka Vlevo vyberete předchozí hudební soubor.

• Anynet+ / Auto Power Link Funkce Anynet+ a Auto Power Link se dají zapnout nebo vypnout. Funkce Anynet+ a Auto Power Link lze zapnout a vypnout pomocí tlačítek Vpravo a Vlevo. – Anynet+ : Je-li zařízení Soundbar připojeno k televizoru Samsung kabelem HDMI, můžete je dálkovým ovladačem tohoto televizoru ovládat. Stisknutím a podržením tlačítka Vpravo na 5 sekund můžete přepínat mezi zapnutím (ON) a vypnutím (OFF) funkce Anynet+. – Auto Power Link : Je-li zařízení Soundbar připojeno k vašemu televizoru digitálním optickým kabelem, může se zapínat automaticky při zapnutí televizoru. Stisknutím a podržením tlačítka Vlevo na 5 sekund můžete přepínat mezi zapnutím (ON) a vypnutím (OFF) funkce Auto Power Link. – Funkce Anynet+ / Auto Power Link jsou ve výchozím nastavení zapnuty (ON).

• ID SET Podržením stisknutého tlačítka Nahoru po dobu 5 sekund dokončíte ID SET (při připojování k příslušenství).CZE - 29

• Chcete-li ovládat úroveň výšek a basů, vyberte v nastavení zvuku možnost TREBLE nebo BASS a pomocí tlačítek Nahoru/Dolů nastavte hodnotu hlasitosti v rozmezí -6 až +6.

• Podržením stisknutého tlačítka (Ovládání zvuku) na 5 sekund nastavte zvuk pro jednotlivá frekvenční pásma. Pomocí tlačítek Levý/ Pravý můžete vybrat některou z možností 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz a 10 kHz a pomocí tlačítek Nahoru/Dolů u ní nastavit hodnotu -6 až +6.

• Chcete-li ovládat hlasitost jednotlivých reproduktorů, vyberte v nastavení zvuku možnost CENTER LEVEL, SIDE LEVEL nebo FRONT TOP LEVEL a pomocí tlačítek Nahoru/Dolů nastavte hodnotu hlasitosti v rozmezí -6 až +6.

• Není-li obraz televizoru synchronizován se zvukem Soundbaru, vyberte v nabídce Ovládání zvuku možnost SYNC a pomocí tlačítek Nahoru/Dolů nastavte zpoždění zvuku na hodnotu 0–300 milisekund.

• Možnost SYNC je podporována pouze u některých funkcí.

• Ztlumit Stisknutím tlačítka VOL ztlumíte zvuk. Dalším stisknutím tlačítka zvuk opět zapnete.CZE - 30 Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače Máte-li televizor Samsung, můžete nastavit hlasitost Soundbaru pomocí IR dálkového ovladače, který je dodáván s televizorem Samsung. Nejprve v nabídce televizoru Samsung nastavte zvuk televizoru na externí reproduktory a poté budete moci ovládat hlasitost Soundbaru dálkovým ovladačem Samsung. Další informace najdete v uživatelské příručce k televizoru. Výchozím režimem pro tuto funkci je ovládání dálkovým ovladačem televizoru Samsung. Pokud nemáte televizor Samsung, změnu nastavení této funkce proveďte pomocí níže uvedených pokynů.

1. Vypněte Soundbar.

2. Nechcete-li tuto funkci používat, zatlačte

několikrát tlačítko WOOFER na 5 sekund nahoru, dokud se na displeji nezobrazí zpráva „OFF-TV REMOTE“. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec OFF-TV REMOTE

3. Chcete-li Soundbar ovládat dálkovým

ovladačem televizoru, zatlačte několikrát tlačítko WOOFER na 5 sekund nahoru, dokud se na displeji nezobrazí zpráva „ALL-TV REMOTE“. Poté v nabídce televizoru vyberte externí reproduktory. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec ALL-TV REMOTE

4. Chcete-li vrátit Soundbar do výchozího

režimu (ovládání dálkovým ovladačem televizoru Samsung), vytlačujte opakovaně tlačítko WOOFER na 5 sekund nahoru, dokud se na displeji nezobrazí zpráva „SAMSUNG- TV REMOTE“. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec (Výchozí režim) SAMSUNG-TV REMOTE – Při každém podržení tlačítka WOOFER v horní poloze na 5 sekund dojde k přepnutím režimu v tomto pořadí: „SAMSUNG-TV REMOTE” (Výchozí režim)

• „OFF-TV REMOTE” → „ALL-TV REMOTE”. – Tato funkce nemusí být v závislosti na dálkovém ovladači k dispozici. – Výrobci podporující tuto funkci: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCACZE - 31 Používání skrytých tlačítek (tlačítka s více funkcemi) Skryté tlačítko Referenční strana Tlačítko dálkového ovladače Funkce WOOFER Dálkovém ovladači televizoru Zapnuto/Vypnuto (pohotovostní režim) Strana 30 (Zdroj) Párování BT Strana 27 p (Přehrát/Pozastavit) Auto Power Down Zapnuto/Vypnuto (Režim AUX) Strana 28 Připraveno pro BT Strana 20 Vlevo Auto Power Link ON/OFF Strana 28 Vpravo Anynet+ ON/OFF Strana 28 Nahoru ID SET Strana 28 (Ovládání zvuku) 7 pásmový EQ Strana 29 Výstupní specikace pro různé režimy zvukových efektů Efekt Vstup Výstup Pouze se subwooferem Se subwooferem a prostorovým reproduktorem Se subwooferem a sadou bezdrátových zadních reproduktorů STANDARD

• Je-li vstupní zdroj ve formátu Dolby Atmos®, výstupem bude 7.1.2 kanálový zvuk. Zvukový efekt není dostupný.

• Sadu bezdrátových zadních reproduktorů Samsung a prostorové reproduktory lze zakoupit samostatně. Chcete-li si sadu nebo subwoofer pořídit, obraťte se na prodejce, u kterého jste Soundbar zakoupili.CZE - 32 09 INSTALACE SADY

Bezpečnostní opatření při montáži

• Montáž provádějte pouze na svislou stěnu.

• Zařízení neinstalujte v místě s vysokou teplotou a vlhkostí.

• Zkontrolujte, zda je zeď dostatečně silná, aby výrobek unesla. Pokud ne, zeď vyztužte nebo zvolte pro montáž jiné místo.

• Je třeba zakoupit a používat upevňovací šrouby nebo kotvy, které se hodí pro typ vaší zdi (sádrokarton, železná deska, dřevo atd.). Nosné šrouby upevněte pokud možno do hmoždinek.

• Upevňovací šrouby do zdi je třeba zakoupit podle typu a tloušťky zdi, na kterou chcete zařízení Soundbar namontovat. – Průměr: M5 – Délka: doporučená délka alespoň 35 mm

• Před montáží zařízení Soundbar na zeď připojte kabely z jednotky do externích zařízení.

• Před montáží zkontrolujte, zda je jednotka vypnuta a odpojena. V opačném případě by mohlo dojít k úrazu elektrickým proudem. Součásti pro upevnění na stěnu Šablona pro upevnění na stěnu x 2 x 2 (M4 x L10) Držák šroubu Šroub x 2 Držák pro upevnění na stěnu

1. Přiložte na plochu stěny Šablona pro

• Šablona pro upevnění na stěnu musí být umístěna vodorovně.

• Je-li televizor zavěšen na stěně, musí být zařízení Soundbar namontováno alespoň 5 cm pod ním. 5 cm a víceCZE - 33

2. Vyrovnejte Osu šablony pro upevnění na

stěnu se středem televizoru (pokud montujete Soundbar pod televizor) a lepicí páskou přilepte na zeď Šablona pro upevnění na stěnu.

• Pokud zařízení nemontujete pod televizor, umístěte Osa do středu montážní oblasti. Osa

3. Do středu otvorů A-TYPE na obou stranách

šablony udělejte špičkou pera nebo ořezané tužky značky pro otvory pro nosné šrouby a potom Šablona pro upevnění na stěnu sundejte.

4. V místě každé značky vyvrtejte do stěny

vrtákem vhodné velikosti otvor.

• Pokud značky neodpovídají poloze čepů, ujistěte se před vložením nosných šroubů, že jste do otvorů vložili vhodné kotvy nebo hmoždinky. Používáte-li kotvy nebo hmoždinky, ujistěte se, že vyvrtané otvory jsou pro ně dostatečně velké.

5. Každým Držák šroubu prostrčte šroub a

jednotlivé šrouby pevně zašroubujte do otvorů pro nosné šrouby.

6. Pomocí 2 Šroubů namontujte na spodní část

Soundbaru ve správném směru 2 Nástěnné držáky.

• Během montáže se ujistěte, že jsou za zadní částí zařízení Soundbar umístěna závěsná součást Nástěnných držáků. Zadní strana zařízení Soundbar Pravý okraj zařízení SoundbarCZE - 34

7. Montáž zařízení Soundbar proveďte tak, že

zavěsíte přiložené Nástěnných držáků na Držáky šroubů na stěně.

8. Zasuňte Soundbar podle následujícího

obrázku tak, aby Nástěnné držáky držely pevně na Šroubech.

• Širší (spodní) části Nástěnné držáky nasaďte na Šroubech a poté posuňte Nástěnné držáky dolů tak, aby zůstaly pevně viset na Šroubech. 10 AKTUALIZACE SOFTWARU Jakmile se Soundbar připojí k internetu, automaticky se provede aktualizace softwaru, a to i v případě, že je Soundbar vypnutý.

• Chcete-li použít funkci automatických aktualizací, musí být Soundbar připojen k internetu. Pokud dojde k odpojení napájecího kabelu nebo k přerušení napájení, bezdrátové připojení k Soundbaru bude ukončeno. Pokud dojde k přerušení napájení, po obnovení napájení nebo připojení napájecího kabelu Soundbar zapněte a znovu připojte k internetu.CZE - 35

Dříve, než se obrátíte na servis, zkontrolujte níže uvedené. Jednotka nejde zapnout. Je napájecí kabel připojen do zásuvky? ; Zapojte zástrčku napájecího kabelu do zásuvky. Po stisknutí tlačítka nefunguje příslušná funkce. Je ve vzduchu statická elektřina? ; Vytáhněte zástrčku napájecího kabelu ze zásuvky a poté ji znovu zapojte. V režimu BT dochází k výpadkům zvuku. ; Příslušné informace najdete v částech týkajících se připojení přes Bluetooth na straně 12 a 19. Ze zařízení Soundbar není slyšet zvuk. Je zapnuta funkce Ztlumit? ; Stisknutím tlačítka (Ztlumit) zrušíte funkci ztlumení zvuku. Je hlasitost nastavena na minimální úroveň? ; Nastavte hlasitost. Dálkový ovladač nefunguje. Nejsou vybité baterie? ; Vyměňte baterie za nové. Není vzdálenost mezi dálkovým ovladačem a hlavní jednotkou Soundbar příliš velká? ; Přejděte s dálkovým ovladačem blíže k hlavní jednotce Soundbar. Ze subwooferu není slyšet zvuk a bliká na něm červená kontrolka LED. Tato situace nastává, když subwoofer není připojen k hlavní jednotce Soundbar. ; Pokuste se subwoofer znovu připojit. (Pokyny naleznete na straně 6.) Subwoofer vydává hučivý zvuk a viditelně se chvěje. Pokuste se chvění subwooferu snížit. ; Pohybem tlačítka WOOFER na dálkovém ovladači nahoru nebo dolů nastavte hlasitost subwooferu. (na -12 nebo na -6 až +6). Nelze se připojit k televizoru. Připojení prostřednictvím drátové sítě ; Zkontrolujte, zda je kabel řádně připojen (podle názvu konektoru zkontrolujte, zda je kabel zapojen do správné konektoru). (další informace ohledně jednotlivých způsobů připojení najdete na odpovídající stránce) ; Stisknutím tlačítka (Zdroj) na horním panelu Soundbaru nebo na dálkovém ovladači zkontrolujte, zda je vybrán správný režim. Připojení prostřednictvím bezdrátové sítě ; Připojení přes Bluetooth

1. Přepněte Soundbar do režimu „BT

PAIRING“ a pomocí televizoru proveďte znovu vyhledávání (podrobnosti najdete na straně

).CZE - 36 ; Připojení přes Wi-Fi

1. Zkontrolujte, zda máte kompatibilní model

• Podporovány jsou pouze televizory Samsung Smart vyráběné od roku

2. Zkontrolujte, zda je televizor připojen k

• Není-li televizor připojen k Wi-Fi, vytvořte připojení pomocí nabídky sítě na televizoru (viz uživatelská příručka k televizoru).

3. Zkontrolujte, zda je Soundbar připojen k

• Když je soundbar připojen, najdete ho po spuštění aplikace SmartThings v mobilním zařízení v seznamu reproduktorů. Podrobnosti naleznete na straně 22.)

4. Zkontrolujte kanál DFS.

SOFTWARU Další informace o otevřeném softwaru použitém v tomto přístroji naleznete na webu: http://opensource.samsung.com

• Obrázky a ilustrace v této uživatelské příručce jsou pouze informativní a mohou se lišit od vlastního vzhledu přístroje.

• Může být účtován režijní poplatek, pokud (a) požádáte o výjezd technika a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku) (b) odevzdáte přístroj v servisním středisku a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku)

• Výše režijního poplatku vám bude sdělena před zahájením práce v servisu nebo před návštěvou technika u vás.CZE - 38

15 TECHNICKÉ ÚDAJE A DALŠÍ INFORMACE

Technické údaje Název modelu HW-N850 Hmotnost 8,8 kg Rozměry (Š x V x H) 1226,0 x 83,0 x 136,0 mm Rozsah provozních teplot +5°C až +35°C Rozsah provozní vlhkosti 10 % ~ 75 % ZESILOVAČ Jmenovitý výstupní výkon 18W x 10 + 10W x 3, 4 Ω Podporované formáty pro přehrávání LPCM 2ch, Dolby Audio™ (podporuje Dolby® Digital), DTS VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍ Maximální výkon vysílače ( Wi-Fi

100mW při 2,4 GHz – 2,4835 GHz, 5,15 GHz – 5,35 GHz & 5,47 GHz – 5,725 GHz VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍ Maximální výkon vysílače (BT) 100 mW při 2,4 GHz – 2,4835 GHz VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍ Maximální výkon vysílače (SRD) 25 mW při 5,725 GHz – 5,825 GHz Název subwooferu PS-WN80 Hmotnost 9,6 kg Rozměry (Š x V x H) 203,5 x 400,0 x 415,5 mm ZESILOVAČ Jmenovitý výstupní výkon 162W POZNÁMKY

• Společnost Samsung Electronics Co., Ltd si vyhrazuje právo změnit specikace bez upozornění.

• Hmotnost a rozměry jsou přibližné.CZE - 39 Bezpečnostní opatření: Pokud zapnete/vypnete Wi-Fi, Soundbar se automaticky restartuje. Celkový příkon v pohotovostním režimu (W) 4,5W Wi-Fi Metoda deaktivace portu Chcete-li zapnout či vypnout Wi-Fi, podržte 30 sekund stisknuté tlačítko ID SET na dolním panelu Soundbaru. Bluetooth Metoda deaktivace portu Chcete-li zapnout či vypnout funkci Bluetooth, podržte 30 sekund stisknuté tlačítko NETWORK na dolním panelu Soundbaru.

• Společnost Samsung Electronics tímto prohlašuje, že toto zařízení splňuje požadavky směrnice 2014/53/EU. Úplné znění EU prohlášení o shodě najdete na následující internetové adrese: http://www.samsung.com. Přejděte do části Podpora, klikněte na Zadejte modelové číslo a zadejte název vašeho modelu. Toto zařízení může být provozováno ve všech zemích EU. Funkci 5GHzWLAN(Wi-Fi nebo SRD) tohoto zařízení lze používat pouze ve vnitřních prostorách.CZE - 40 [Správná likvidace baterií v tomto výrobku] (Platí pro země se systémem odděleného sběru) Tato značka na baterii, návodu nebo obalu znamená, že baterie v tomto výrobku nesmí být na konci své životnosti likvidovány společně s jiným domovním odpadem. Případně vyznačené symboly chemikálií Hg, Cd nebo Pb upozorňují na to, že baterie obsahuje rtuť, kadmium nebo olovo v množství překračujícím referenční úrovně stanovené směrnicí ES 2006/66. Pokud baterie nejsou správně zlikvidovány, mohou tyto látky poškodit zdraví osob nebo životní prostředí. Pro ochranu přírodních zdrojů a pro podporu opakovaného využívání materiálů oddělte, prosím, baterie od ostatních typů odpadu a nechte je recyklovat prostřednictvím místního bezplatného systému zpětného odběru baterií. Správná likvidace výrobku (Elektrický & elektronický odpad) (Platí pro země se systémem odděleného sběru) Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin. Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci. Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem. Informace o závazcích společnosti Samsung v oblasti životního prostředí a dodržování zákonných povinností v souvislosti s jednotlivými produkty, jako je např. REACH, OEEZ, baterie, najdete na: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.htmlDEU - ii SICHERHEITSINFORMATIONEN

3. Jednotku nevystavujte priamemu

– Pripojenie pomocou optického kábla

Pripojenie pomocou optického kábla

2. Po zapojení modulu bezdrôtového prijímača do elektrickej zásuvky overte, či je v pohotovostnom režime.

1. Na diaľkovom ovládaní stlačte tlačidlo PAIR a potvrďte režim „BT PAIRING“.

• Ak sa v zozname zobrazí údaj o v minulosti pripojenom zariadení Soundbar (napr. „[AV] Samsung Soundbar Nxxx“), vymažte ho.

• Ak sa pri pripojení zariadenia Bluetooth zobrazí výzva na zadanie kódu PIN, zadajte <0000>.

vyberte režim „WIFI“.

• Dôležité: Tento výrobok podporuje technológiu Dolby Atmos® len v režime HDMI.

Pripojenie pomocou optického kábla

1. Na diaľkovom ovládaní stlačte tlačidlo PAIR a potvrďte režim „BT PAIRING“.

• Ak sa v zozname zobrazí údaj o v minulosti pripojenom zariadení Soundbar (napr. „[AV] Samsung Soundbar Nxxx“), vymažte ho.

• Následne zopakujte kroky 1 až 2. POZNÁMKA

• Ak sa pri pripojení zariadenia Bluetooth zobrazí výzva na zadanie kódu PIN, zadajte <0000>.

• ID SET Stlačte a na 5 sekúnd podržte tlačidlo Hore, čím dokončíte postup ID SET (pri pripájaní doplnkového produktu).SLK - 29

3. Ak si želáte na ovládanie zariadenia

2. Skontrolujte, či je televízor pripojený k

4. Skontrolujte kanál DFS.
