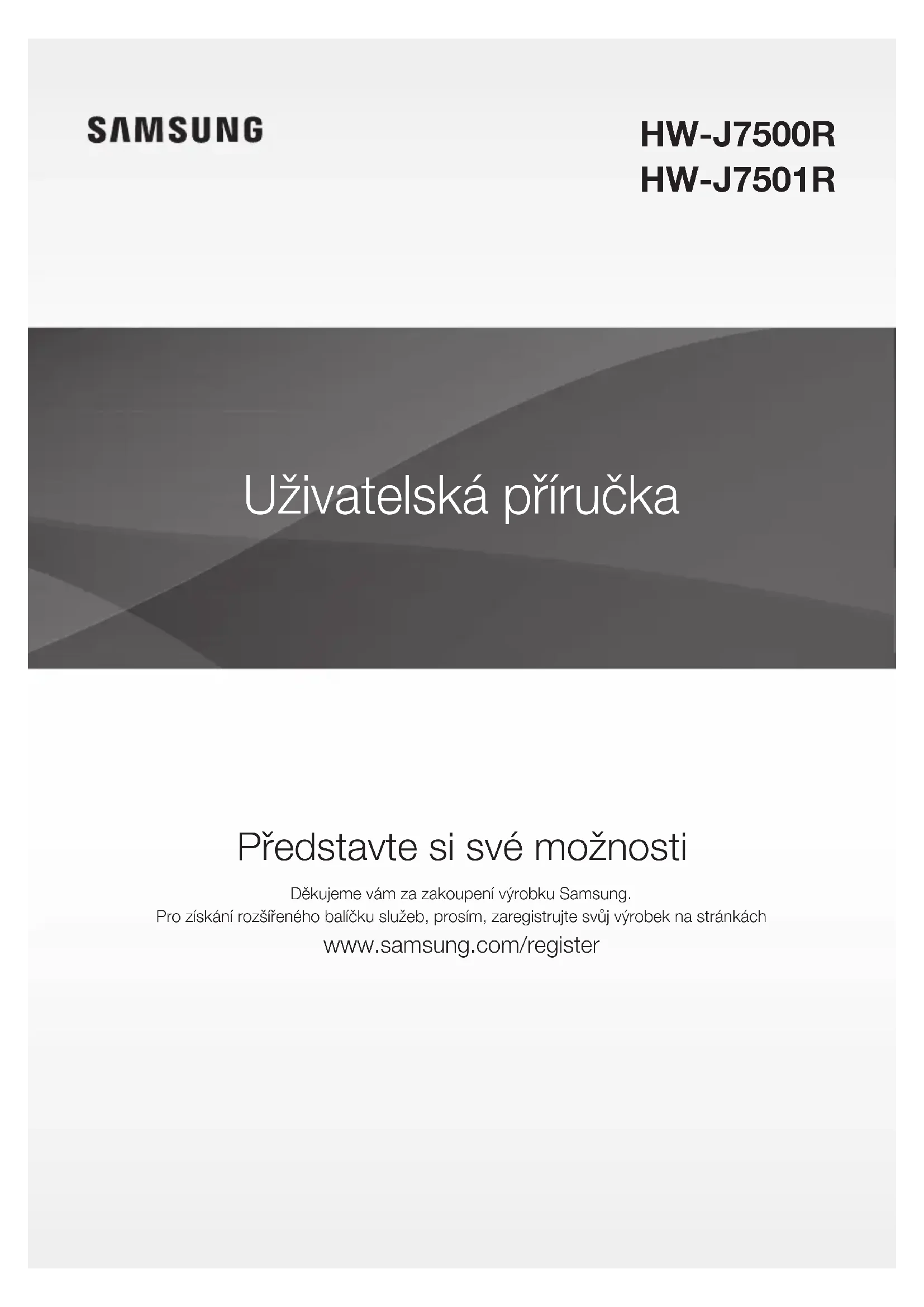

NÁVOD K OBSLUZE HWJ7500R SAMSUNG

BEZPEČNOSTNÍ VAROVÁNÍ

ABYSTE PŘEDEŠLI RIZIKU ÚRAZU ELEKTRICKÝM PROUDEM, NEODNÍMEJTE ZADNÍ KRYT PŘÍSTROJE. UVNITŘ PŘÍSTROJE NEJSOU ŽÁDNÁ SERVISNÍ MÍSTA. OPRAVU SVĚŘTE KVALIFIKOVANÉMU SERVISNÍMU TECHNIKOVI. VÝSTRAHA RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM. NEOTEVÍREJTE!Tento symbol upozorňuje na přítomnost vysokého napětí uvnitř přístroje. Dotýkat se vnitřních součástí přístroje je nebezpečné.Tento symbol upozorňuje na informace o ovládání a údržbě přístroje obsažené v dokumentaci dodané s tímto přístrojem.Výrobek třídy II: Tento symbol indikuje, že zařízení nevyžaduje ochranné elektrické uzemnění.Střídavé napětí (AC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je střídavé napětí.Stejnosměrné napětí (DC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je stejnosměrné napětí.Upozornění, nahlédněte do pokynů k použití: Tento symbol radí uživateli, aby nahlédl do uživatelské příručky, kde najde další informace související s bezpečností.VAROVÁNÍ : Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.VÝSTRAHA: ABYSTE PŘEDEŠLI RIZIKU ÚRAZU ELEKTRICKÝM PROUDEM, ZASUŇTE ŠIROKOU ČÁST VIDLICE SÍŤOVÉ ZÁSTRČKY DO ŠIROKÉHO VÝŘEZU AŽ NA DORAZ.• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.

• Pro odpojování přístroje od sítě je třeba odpojit síťový napájecí kabel ze síťové zástrčky, a z tohoto důvodu musí být tato zástrčka snadno přístupná.VÝSTRAHA
• Nevystavujte tento přístroj kapající nebo stříkající vodě. Neumisťujte na přístroj nádoby naplněné kapalinou, například vázy.
• Pro úplné vypnutí přístroje je nutné vytáhnout napájecí zásuvku ze zástrčky. Napájecí zásuvka proto musí být vždy dobře přístupná.začínáme3 CZE

99.1mm Ujistěte se, že zásuvky střídavého proudu ve vašem domě odpovídají údajům na identifikačním štítku umístěném na zadní straně přístroje. Přístroj instalujte ve vodorovné poloze na vhodný podklad (např. nábytek) s dostatečným prostorem okolo pro větrání 7 – 10 cm. Neblokujte ventilační otvory. Neumisťujte přístroj na zesilovače ani jiná zařízení, která se mohou zahřívat. Přístroj je navržen pro nepřetržité používání. Pro úplné vypnutí přístroje odpojte napájecí zástrčku od zásuvky. Pokud se chystáte přístroj delší dobu nepoužívat, odpojte jej od zásuvky. Během bouřky odpojte zástrčku napájecího kabelu ze zásuvky elektrorozvodné sítě. Napěťové špičky způsobené blesky by mohly přístroj poškodit. Přístroj chraňte před vlhkostí (např. vázy) a horkem (např. krb) a neumisťujte jej do blízkosti zdrojů silných magnetických nebo elektrických polí. V případě poruchy přístroje odpojte napájecí kabel od elektrorozvodné sítě. Přístroj není určen k průmyslovému využití. Používejte jej pouze pro osobní účely. Pokud byl přístroj uložen v chladném prostředí, může dojít ke kondenzaci. Při přepravě přístroje v zimním období počkejte před jeho opětovným použitím přibližně 2 hodiny, než získá pokojovou teplotu. Přístroj nevystavujte přímému slunečnímu světlu nebo jiným zdrojům tepla. Hrozí přehřátí a následná porucha přístroje. Baterie používaná v tomto přístroji obsahuje chemikálie, které mohou poškodit životní prostředí. Nevyhazujte použité baterie do běžného domovního odpadu. Nevyhazujte baterie do ohně. Nezkratujte, nerozebírejte nebo nepřehřívejte baterie. V případě nesprávné výměny baterie hrozí riziko výbuchu. Baterii vyměňujte pouze za baterii stejného typu. VAROVÁNÍ, NEPOLYKEJTE BATERII, NEBEZPEČÍ POLEPTÁNÍ [Dálkový ovladač dodaný s] tímto přístrojem obsahuje malou baterii. Pokud dojde ke spolknutí baterie, může dojít již za 2 hodiny k poleptání vnitřností a úmrtí. Uchovávejte nové a použité baterie mimo dosah dětí. Pokud není prostor pro baterii řádně uzavřen, přestaňte ovladač používat a uložte ho mimo dosah dětí. Pokud máte podezření, že byla baterie spolknuta nebo se dostala do jakékoliv jiné části těla, okamžitě vyhledejte pomoc lékaře.54

● Obrázky a ilustrace v této uživatelské příručce jsou pouze informativní a mohou se lišit od vlastního vzhledu přístroje. ● Může být účtován režijní poplatek, pokud (a) požádáte o výjezd technika a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku) (b) odevzdáte přístroj v servisním středisku a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku) ● Výše režijního poplatku vám bude sdělena před zahájením práce v servisu nebo před návštěvou technika u vás. OBSAH

2 Bezpečnostní informace 5 Součásti dodávky 6 POPIS 6 Horní/Přední panelnel 7 Zadní/Dolní panel 8 Dálkové ovládání 10 INSTALACE 10 Instalace přístroje Soundbar 10 Instalace držáku na zeď 14 Umístění zvukové lišty Soundbar na stojan televizoru 16 Montáž lišty Soundbar jako samostatně stojící jednotky 16 Sestavení držáku Kabelů 17 PŘIPOJENÍ 17 Připojení subwooferu 19 Připojení k televizoru 19 TV SoundConnect 20 Připojení k televizoru pomocí kabelu HDMI (digitálního) 20 Připojení k televizoru pomocí digitálního optického kabelu 21 Připojení k externím zařízením 21 Kabel HDMI 22 Optický a analogový audio kabel 23 FUNKCE 23 Režim vstupu 24 Bluetooth 26 Použití aplikace Multiroom 28 Použití funkce Network Standby On 29 Aktualizace softwaru

31 Tešení problémů 32 DODATEK 32 Technické údaje5 CZE

NEŽ SE PUSTÍTE DO ČTENÍ TÉTO PŘÍRUČKY Před čtením této uživatelské příručky se seznamte s následujícími informacemi. + Symboly použité v příručce Symbol Termín DefiniceVýstrahaOznačuje situaci, kdy určitá funkce není k dispozici nebo může dojít ke ztrátě nastavení.PoznámkaUvádí tipy nebo odkazy na stránky, které usnadní používání funkcí.Zkontrolujte podle následujícího seznamu, zda jste obdrželi kompletní příslušenství.Dálkové Ovládání / Lithiová Baterie (3V: CR2032)Napájecí Kabel : 2 ks AC/DC adaptérDržák kabelů Držák pro upevnění na stěnu Šroub držáku 1 : 4 ksŠroub držáku 2 : 4 ksMontážní prvek pro připevnění držákuNožka držáku : 3 ks ● Vzhled příslušenství nemusí přesně odpovídat výše uvedeným ilustracím.76 POPIS

HORNÍ/PŘEDNÍ PANELNEL

Tlačítko (Napájení) Zapíná a vypíná systém Soundbar. VOL. - / + Ovládání hlasitosti. Na předním panelu se zobrazí číselná hodnota hlasitosti. Zobrazení Zobrazuje aktuální režim. Tlačítko (Zdroj) Výběr vstupu D.IN, AUX, HDMI, BT nebo TV. ● Když je přístroj zapnutý, při stisku tlačítka na více než 3 sekundy začne toto tlačítko fungovat jako tlačítko (Ztlumení). Chcete-li vypnout funkci tlačítka (Ztlumení), opět stiskněte tlačítko na více než 3 sekundy. ● Při čištění přístroje odpojte napájecí kabel od síťové zástrčky a otřete přístroj měkkým suchým hadříkem. Hliník je materiál, na němž se snadno hromadí elektrostatický náboj. Mějte na paměti, že může dojít k výboji statické elektřiny. ● Po připojení napájecího kabelu začne tlačítko napájení pracovat za 4 až 6 sekund. ● Po zapnutí začne přístroj reprodukovat zvuk až po 4 až 5 sekundách. ● Chcete-li slyšet zvuk pouze ze systému Soundbar, vypněte reproduktory televizoru v nabídce nastavení zvuku televizoru. Viz návod k televizoru dodávaný s televizorem. popis7 CZE POPIS

AUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC)SERVICESPK ADDWi-Fi SETUPDC 24VSPK ADDWi-Fi SETUPDC 24VSERVICE DC 24V (Vstup napájení) Připojte konektor adaptéru stejnosměrného napájení do zásuvky pro napájení na přístroji a poté připojte adaptér střídavého napájení do zásuvky. SPK ADD Stisknutím tlačítka připojte zvukovou lištu k rozbočovači Samsung (prodává se samostatně) nebo k síti. (Vyžaduje chytré zařízení a aplikaci Samsung Multiroom. Pokyny naleznete na straně 26.) Wi-Fi SETUP Stiskem tohoto tlačítko připojíte přístroj Soundbar k síti pomocí nastavení Wi-Fi. (Vyžaduje chytré zařízení a aplikaci Samsung Multiroom. Pokyny naleznete na straně 26.) SERVICE Slouží k provedení upgradu softwaru produktu prostřednictvím portu USB. OPTICAL IN (D.IN) Připojte digitální (optický) výstup vnějšího zařízení. HDMI OUT (TV-ARC) Slouží k výstupu digitálního video a zvukového signálu kabelem HDMI. HDMI IN Současný vstup obrazového a zvukového signálu kabelem HDMI. Použijte při připojování podporovaného externího zařízení. AUX IN Slouží k připojení analogového výstupu externího zařízení. LAN Slouží k připojení k síti pomocí kabelu LAN. ŠTÍTEK ● Při odpojování napájecího kabelu adaptéru ze zásuvky jej držte za koncovku. Netahejte za kabel. ● Nepřipojujte tento přístroj a další komponenty do zásuvky elektrorozvodné sítě, dokud nejsou propojeny všechny signálové kabely. ● Zajistěte, aby byl AC/DC adaptér umístěn na stole nebo na podlaze. Pokud AC/DC adaptér umístíte tak, že visí a vstup kabelu AC směřuje nahoru, může do adaptéru vnikat voda a jiné cizí látky a tím k jeho selhání.98 POPIS

Anynet+ Funkci Anynet+ zapnete nebo vypnete stisknutím tlačítka Anynet+. (Výchozí : Auto Power Link OFF, ON - ANYNET+ / OFF - POWER LINK nebo OFF - ANYNET+ / ON - POWER LINK). Funkce Anynet+ slouží k ovládání přístroje Soundbar dálkovým ovládáním televizoru Samsung podporujícího funkci Anynet+. Přístroj Soundbar musí být připojen k televizoru kabelem HDMI.

• Auto Power Link Synchronizuje zapnutí přístroje Soundbar s televizorem prostřednictvím optického spojení. (Viz strana 21) Funkce Auto Power Link je k dispozici pouze v režimu D.IN. Funkci Wi-Fi SETUP lze aktivovat také stiskem a přidržením tlačítka Anynet+ na dálkovém ovládání na alespoň 7 sekund. Opakování Funkce Opakování je k dispozici pouze při přehrávání hudby z alba Songs v telefonu nebo DMS aplikace Samsung Multiroom. OFF - REPEAT : Zrušení opakovaného přehrávání. TRACK - REPEAT : Opakované přehrávání stopy. ALL - REPEAT : Opakované přehrávání všech stop. Ztlumení Stisknutím tlačítka můžete zeslabit hlasitost na 0. Dalším stiskem tlačítka obnovíte původní hlasitost zvuku. SOURCE Výběr zdroje připojeného k přístroji Soundbar. Přeskočit Dopředu Pokud je v zařízení, z nějž se přehrává, uloženo více souborů, stiskem tlačítka ] vyberete následující soubor. SOUND CONTROL Stiskem vyberte položky TREBLE, BASS nebo AUDIO SYNC. Poté pomocí tlačítek

nastavte hlasitost TREBLE nebo BASS v rozmezí -3 ~ +3. Stiskněte a podržte tlačítko SOUND CONTROL po dobu asi 5 sekund. Nastaví se zvuk pro každý rozsah frekvencí. Lze vybrat 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz, a 10 kHz a každé z pásem lze nastavit na -6 ~ +6. Je-li přístroj Soundbar připojen k digitálnímu televizoru a obraz není synchronizován se zvukem, lze synchronizaci provést stiskem tlačítek SOUND CONTROL. Délku zpoždění zvuku lze nastavit v rozmezí od 0 ms ~ 300 ms pomocí tlačítek [,]. V režimu TV a BT nemusí být funkce Audio Sync k dispozici. ● Ovládejte televizor dálkovým ovládáním televizoru.9 CZE POPIS STREAMING MUSIC Stiskem tlačítka STREAMING MUSIC spustíte přehrávání ze stanice internetového rádia. Při stisku tohoto tlačítka se přístroj Soundbar přepne na následující přednastavenou stanici z celkem 3 přednastavených stanic. Přístroj Soundbar musí být připojen k síti, aby bylo možno využít funkci STREAMING MUSIC. (Viz strana 28) DRC (Dynamic Range Control) * Umožňuje aplikaci ovládání dynamického rozsahu na zvuk Dolby Digital. Stiskněte a přidržte tlačítko STREAMING MUSIC. Funkce DRC (Dynamic Range Control) se přepne mezi stavy ON a OFF. WOOFER Stiskněte tlačítko WOOFER . Poté pomocí tlačítek

nastavte hlasitost výšek subwooferu v rozmezí -12, -6 ~ +6. Funkci SPK ADD přístroje Soundbar lze aktivovat také stiskem a přidržením tlačítka WOOFER na dálkovém ovládání na alespoň 5 sekund. SOUND Prostorový zvuk přidává zvuku na hloubce a prostoru. Opakovaným stisknutím tlačítka SOUND můžete procházet nastavení Prostorový zvuk: ON - SURROUND SOUND, OFF - SURROUND SOUND Hlasitost Nastavuje úroveň hlasitosti jednotky. Napájení Zapíná a vypíná systém Soundbar. SOUND EFFECT Můžete vybírat z 6 zvukových režimů: STANDARD (Originálny Zvuk), MUSIC, CLEAR VOICE, SPORTS, MOVIE, a NIGHT MODE podle toho, jaký typ obsahu posloucháte. Pro poslech původního zvuku vyberte režim STANDARD. Přehrávání/Pozastavení Stiskem tlačítka p dočasně pozastavíte přehrávání souboru. Stiskem tlačítka p spustíte přehrávání vybraného souboru. Skok Zpět Pokud je v zařízení, z nějž se přehrává, uloženo více souborů, stiskem tlačítka [ vyberete předchozí soubor. VLOŽENÍ BATERIÍ DO DÁLKOVÉHO OVLÁDÁNÍ

1. Pomocí mince otočte krytem

baterií dálkového ovládání proti směru hodinových ručiček jako na ilustraci výše.

2. Vložte 3V lithiovou baterii. Baterii vkládejte

kladným (+) pólem nahoru. Vložte zpět kryt baterie a zarovnejte značky '●' vedle sebe jako na ilustraci výše.

3. Pomocí mince otočte krytem

baterií dálkového ovládání po směru hodinových ručiček na doraz, čímž jej zajistíte na místě.1110 INSTALACE

INSTALACE DRŽÁKU NA ZEĎ

+ Opatření při instalaci ● Instalujte pouze na svislé stěny. ● Instalujte v místech, kde nepanuje vysoká teplota nebo vlhkost – za takových podmínek totiž hrozí, že stěna neunese hmotnost přístroje. ● Zkontrolujte nosnost stěny. Pokud není stěna dostatečně silná, aby přístroj unesla, posilněte stěnu nebo přístroj nainstalujte na jinou stěnu s vhodnou nosností. ● Zakupte a použijte vhodné upevňovací šrouby nebo ukotvení odpovídající typu stěny (sádrokarton, plechové panely, dřevo atd.). Je-li to možné, upevněte nosné šrouby do nosníku stěny. ● Zakupte šrouby pro upevnění na stěnu vhodné pro typ a tloušťku stěny, na niž bude upevněn přístroj Soundbar. - Průměr : M5 - Délka : doporučená délka alespoň 35 mm ● Před instalací přístroje na stěnu k němu připojte kabely z externích zařízení. ● Před instalací přístroj vypněte a odpojte od napájení. V opačném případě hrozí úraz elektrickým proudem. Zkontrolujte podle následujícího seznamu, zda jste obdrželi kompletní příslušenství. Šroub držáku 1 : 4 ks Šroub držáku 2 : 4 ks Držák pro upevnění na stěnu Montážní prvek pro připevnění držáku INSTALACE11 CZE INSTALACE AUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC) 5V 0.5A SPK ADDWi-Fi SETUPDC 24V SERVICESPK ADDWi-Fi SETUPDC 24VAUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC)

1. Umístěte zvukovou lištu Soundbar podle nákresu a přesvědčte se, že se žádné tlačítko nedotýká povrchu, na

kterém je lišta umístěna.

2. Jsou-li připojeny Podstavec držáku (3

), demontujte je. Podstavec držáku Podpěra držáku AUX IN

3. Pevně vsaďte Šroub držáku 1 (4 ks) a Šroub držáku 2 (pro upevnění přístroje) (4 ks) do otvorů zařízení Soundbar

podle nákresu.1312 INSTALACE Stěna

4. Po jednom vložte do tří otvorů Šrouby pro upevnění na stěnu a upevněte Držák pro upevnění na stěnu.

● Doporučený šroub: M5

5. Namontujte zařízení Soundbar na Držák pro upevnění na stěnu podle kroků v následujícím nákresu (1 2).13

6. Pomocí Montážní prvek pro připevnění držáku (pro montáž na stěnu) spojte Držák pro upevnění na stěnu a

zařízení Soundbar. ● Šrouby pro upevnění na stěnu nejsou součástí balení. ● Protože různé stěny vyžadují použití různých šroubů pro montáž na stěnu, je třeba před montáží stěnu prohlédnout a koupit vhodné šrouby pro montáž na stěnu.1514 INSTALACE UMÍSTĚNÍ ZVUKOVÉ LIŠTY SOUNDBAR NA STOJAN TELEVIZORU Umístěte zvukovou lištu Soundbar na stojan televizoru. Zkontrolujte podle následujícího seznamu, zda jste obdrželi kompletní příslušenství. Nožka držáku : 3 ks Šroub držáku 2 : 3 ks 5V 0.5ASPK ADDWi-Fi SETUPDC 24VAUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC) 5V 0.5A SPK ADDWi-Fi SETUPDC 24VAUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC)

1. Umístěte zvukovou lištu Soundbar podle nákresu a přesvědčte se, že se žádné tlačítko nedotýká povrchu, na

kterém je lišta umístěna. K podložení lišty Soundbar na obou koncích můžete použít obal lišty.

2. Podle nákresu přimontujte ke zvukové liště Soundbar Nožka držáku (3 ks) pomocí 3 Šroub držáku 2. Šrouby

pevně dotáhněte.15 CZE INSTALACE AUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC) 5V 0.5A SPK ADDWi-Fi SETUPDC 24V 5V 0.5ASPK ADDWi-Fi SETUPDC 24VAUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC)

3. Odeberte Vzpěru držáku (2 ks) z přístroje Soundbar podle ilustrace.

4. Zarovnejte střed přístroje Soundbar se středem dolní strany televizoru a zatlačte jej co nejdále na stojan podle

ilustrace. Dbejte na to, aby televizor neztratil stabilitu. ● Nepokládejte na hlavní přístroj těžké předměty a nešlapejte na něj.1716 INSTALACE MONTÁŽ LIŠTY SOUNDBAR JAKO SAMOSTATNĚ STOJÍCÍ JEDNOTKY

1. Umístěte přístroj Soundbar na střed plochého povrchu před televizorem.

SESTAVENÍ DRŽÁKU KABELŮ

AUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC) AUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC)AUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC) AUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC) Držák kabelů Upevněte držák kabelů k jednotce podle ilustrace a poté držákem protáhněte kabely, aby byly vhodně uspořádány.17 CZE PŘIPOJENÍ ● Nepřipojujte napájecí kabel tohoto přístroje ani televizoru do elektrické zásuvky, dokud nejsou dokončena připojení mezi zařízeními. ● Před přemisťováním nebo instalací přístroje se ujistěte, že je vypnutý, a odpojte napájecí kabel.

AUTOMATICKÉ PŘIPOJENÍ K SUBWOOFERU

Propojovací ID subwooferu je přednastaveno z výroby a hlavní jednotka a subwoofer se musí po zapnutí automaticky propojit (bezdrátově).

• Jakmile je subwoofer zcela připojen, přestane modrá LED kontrolka propojení blikat a trvale se rozsvítí.

MANUÁLNÍ PŘIPOJENÍ K SUBWOOFERU

Pokud modrá LED kontrolka nepřestane po zapnutí hlavní jednotky a subwooferu blikat, nastavte ID podle níže uvedeného postupu. ● Důležité: Než začnete, vložte do dálkového ovládání baterie. Pokyny naleznete na straně 9. POWER

1. Připojte napájecí kabely hlavního přístroje a subwooferu k zásuvce střídavého proudu na stěně.

2. Malým špičatým předmětem stiskněte tlačítko ID SET na zadní straně subwooferu na 5 sekundy.

• Indikátor STANDBY režimu nesvítí a indikátor spojení (modrá kontrolka) rychle bliká.

3. Když je hlavní jednotka vypnutá (v režimu STANDBY), stiskněte na 5 sekund tlačítko (Ztlumení) na dálkovém

4. Na displeji přístroje Soundbar se zobrazí zpráva ID SET.

5. Dokončete postup zapojení zapnutím hlavního přístroje, zatímco bliká modrá kontrolka na subwooferu.

• Hlavní jednotka a subwoofer by teď měly být propojeny.• Kontrolka LINK (modrá LED dioda) na subwooferu musí trvale svítit a nikoli blikat.
• Není-li kontrolka LINK jasně modrá, postup propojení se nezdařil. Vypněte hlavní jednotku a začněte znovu krokem 2.
• Výběrem zvukového efektu můžete získat lepší zvuk bezdrátového subwooferu. (Viz strana 9 ) připojení1918 PŘIPOJENÍ ● Před přemisťováním nebo instalací přístroje se ujistěte, že je vypnutý, a odpojte napájecí kabel. ● Když je hlavní jednotka vypnutá, bezdrátový subwoofer je v pohotovostním režimu a v přední částí bliká červeně LED dioda STANDBY. (Žádná modrá LED dioda). ● Je-li v blízkosti přístroje Soundbar použito zařízení, které pracuje na téže frekvenci 2,4 GHz, může v důsledku rušení dojít k výpadkům zvuku. ● Přenosová vzdálenost radiových vln je asi 10 m, ale může se lišit v závislosti na provozním prostředí. Pokud je mezi hlavní jednotkou přístroje a bezdrátovým přijímacím modulem železobetonová nebo kovová zeď, nemusí systém vůbec pracovat, protože rádiové vlny nepronikají kovem. ● Pokud hlavní jednotka nenaváže bezdrátové připojení, zkuste spojení hlavní jednotky a bezdrátového subwooferu obnovit provedením kroků 1–5 popsaných na předchozí stránce. ● Anténa bezdrátového příjmu je zabudována do bezdrátového subwooferu. Udržujte přístroj z dosahu vody a vlhkosti. ● Pro optimální poslech se ujistěte, že v okolí bezdrátového subwooferu se nenacházejí žádné překážky.

KONTROLKA STAVU NA BASOVÉM REPRODUKTORU

LED Stav Popis Řešení Červená Svítí Pohotovostní režim (s vypnutou jednotkou Soundbar) Zkontrolujte napájení hlavní jednotky Soundbar. Připojení se nezdařilo Proveďte připojení znovu (postupujte v souladu s pokyny uživatelské příručky ohledně ručního připojení) Modrá Svítí Připojení se zdařilo (normální provoz)

Bliká Pohotovostní režim (s vypnutou jednotkou Soundbar) Zkontrolujte napájení hlavní jednotky Soundbar. Připojení se nezdařilo Proveďte připojení znovu (postupujte v souladu s pokyny uživatelské příručky ohledně ručního připojení) Červená a modrá Bliká Závada Obraťte se na zákaznické středisko.19 CZE PŘIPOJENÍ

PŘIPOJENÍ K TELEVIZORU

● Důležité: Než začnete, vložte do dálkového ovládání baterie. Pokyny naleznete na straně 9. TV SOUNDCONNECT Při připojení k televizoru Samsung s podporou funkce TV SoundConnect lze poslouchat zvuk televize z přístroje Soundbar.Připojení1. Zapněte televizor a přístroj Soundbar.

2. Stiskem tlačítka na horním panelu hlavního přístroje nebo tlačítka SOURCE na dálkovém ovládání vyberte

režim TV.3. Na televizoru se zobrazí zpráva s dotazem, zda povolit funkci TV SoundConnect.

4. Výběrem položky <Ano> dokončete připojení televizoru k přístroji Soundbar pomocí dálkového ovládání.

● Pokud se postup propojení TV SoundConnect nezdaří, přejděte u televizoru v nabídce Zvuk na položku SoundConnect, vyberte možnost Přidat nové zařízení a u položky Přidat nové zařízení zvolte možnost ZAPNUTO. Potom to zkuste znovu. ● Při přepnutí přístroje Soundbar z režimu televizoru do jiného režimu se automaticky přeruší spojení TV SoundConnect. ● Chcete-li připojit přístroj Soundbar k jinému televizoru, je třeba nejprve ukončit stávající připojení. ● Chcete-li ukončit stávající připojení, stiskněte a podržte na 5 sekund tlačítko

na dálkovém ovladači nebo přepněte do jiného režimu. Chcete-li se připojit k jinému televizoru, postupujte podle výše uvedených kroků 1 až 4. ● Funkci TV SoundConnect (SoundShare) podporují některé televizory Samsung uvedené na trh po roce 2012. Než začnete, zkontrolujte, zda televizor podporuje funkci TV SoundConnect (SoundShare). (Další informace naleznete v příručce k televizoru.) ● Pokud máte televizor Samsung uvedený na trh před rokem 2014, zkontrolujte nabídku nastavení SoundShare. ● Pokud vzdálenost mezi televizorem a přístrojem Soundbar překročí 10 m, může být spojení nestabilní nebo zvuk přerušovaný. Pokud k tomu dojde, přemístěte televizor nebo přístroj Soundbar tak, aby se nacházely v provozním dosahu, a poté znovu navažte spojení TV SoundConnect. ● Provozní dosah funkce TV SoundConnect: - Doporučený dosah pro párování: do 2 m - Doporučený provozní dosah: do 10 m ● Tlačítka Přehrávání/Pozastavení, Další a Předchozí na bezdrátovém reproduktoru nebo dálkovém ovladači bezdrátového reproduktoru neovládají televizor.2120 PŘIPOJENÍ PŘIPOJENÍ K TELEVIZORU POMOCÍ KABELU HDMI (DIGITÁLNÍHO) SERVICESPK ADDWi-Fi SETUPDC 24VAUX IN

LAN HDMI IN OPTICAL IN

HDMI OUT (TV-ARC) HDMI IN HDMI OUT (TV-ARC) Kabel HDMI (není součástí dodávky)

1. Připojte kabel HDMI (není součástí dodávky) z konektoru HDMI OUT (TV-ARC) na zadní straně přístroje ke

konektoru HDMI IN na televizoru.

2. Stiskem tlačítka na horním panelu hlavního přístroje nebo tlačítka SOURCE na dálkovém ovládání vyberte

režim D.IN. ● HDMI je rozhraní, které umožňuje digitální přenos obrazových a zvukových dat pomocí pouze jediného konektoru. ● Je-li televizor vybaven portem ARC, připojte kabel HDMI k portu HDMI IN (ARC). ● V případě použití kabelu HDMI s jádrem použijte kabel, jehož průměr je menší než 14 mm. ● Funkce Anynet+ musí být zapnuta. ● Tato funkce není k dispozici, pokud kabel HDMI nepodporuje ARC. PŘIPOJENÍ K TELEVIZORU POMOCÍ DIGITÁLNÍHO

HDMI OUT (TV-ARC) OPTICAL IN OPTICAL OUT Optický Kabel (není součástí dodávky)

1. Připojte konektor OPTICAL IN (zvuk) na přístroji Soundbar ke konektoru OPTICAL OUT na televizoru.

2. Stiskem tlačítka na horním panelu hlavního přístroje nebo tlačítka SOURCE na dálkovém ovládání vyberte

režim D.IN.21 CZE PŘIPOJENÍ + Auto Power Link Je-li hlavní přístroj připojen k televizoru digitálním optickým kabelem, aktivací funkce automatického zapnutí zajistíte, že přístroj Soundbar se automaticky zapne při zapnutí televizoru.AUTO POWER LINK ZobrazeníZAPNUTOOFF - ANYNET+ / ON - POWER LINKVYPNUTOON - ANYNET+ / OFF - POWER LINK

1. Připojte přístroj Soundbar k televizoru pomocí optického kabelu (není součástí dodávky).

2. Stiskem tlačítka na horním panelu hlavního přístroje nebo tlačítka SOURCE na dálkovém ovládání vyberte

3. Stisknutím tlačítka Anynet+ na dálkovém ovládání zapnete a vypnete funkci Auto Power Link.

● V závislosti na připojeném zařízení nemusí funkce Automatického propojení zapnutí a vypnutí fungovat. PŘIPOJENÍ K EXTERNÍM ZAŘÍZENÍM KABEL HDMI HDMI je standardní digitální rozhraní pro připojování zařízení jako je televizor, projektor, přehrávač DVD, přehrávač Blu-ray, set-top box a další. Protože rozhraní HDMI přenáší digitální signál té nejvyšší kvality, můžete si užívat dokonalý obraz i zvuk v takové kvalitě, v jaké byly původně vytvořeny.Digitální ZařízeníSERVICESPK ADDWi-Fi SETUPDC 24VAUX IN

LAN HDMI IN OPTICAL IN

HDMI OUT (TV-ARC) HDMI OUT HDMI INKabel HDMI (není součástí dodávky)

1. Připojte kabel HDMI (není součástí dodávky) z konektoru HDMI IN na zadní straně přístroje ke konektoru HDMI

OUT na digitálním zařízení.

2. Stiskem tlačítka na horním panelu hlavního přístroje nebo tlačítka SOURCE na dálkovém ovládání vyberte

režim HDMI.2322 PŘIPOJENÍ

OPTICKÝ A ANALOGOVÝ AUDIO KABEL

Tato jednotka je vybavena jedním vstupem pro digitální optický kabel a jedním analogovým audio vstupem, takže máte k dispozici dvě možnosti připojení externích zařízení. BD/ Přehrávač DVD/ Set-top box/ Herní konzole 5V 0.5ASPK ADDWi-Fi SETUPDC 24VAUX IN

LAN HDMI IN OPTICAL IN

HDMI OUT (TV-ARC) OPTICAL IN AUX IN OPTICAL OUT AUX OUT Optický Kabel (není součástí dodávky) Kabel Audio (není součástí dodávky) + Kabel AUX

1. Prostřednictvím audio kabelu propojte vstup AUX IN (Audio) na hlavní jednotce se výstupem AUDIO OUT

zdrojového zařízení.

2. Stiskem tlačítka na horním panelu hlavního přístroje nebo tlačítka SOURCE na dálkovém ovládání vyberte

režim AUX. + Optický Kabel

1. Prostřednictvím digitálního optického kabelu propojte vstup OPTICAL IN (Audio) na hlavní jednotce s OPTICAL

OUT zdrojového zařízení.

2. Stiskem tlačítka na horním panelu hlavního přístroje nebo tlačítka SOURCE na dálkovém ovládání vyberte

Stiskem tlačítka na horním panelu hlavního přístroje nebo tlačítka SOURCE na dálkovém ovládání vyberte požadovaný režim.Režim vstupu ZobrazeníOptický digitální vstupVstup ARC (HDMI OUT) D.IN Vstup AUX AUX Vstup HDMI HDMI Režim BLUETOOTH TV SoundConnect

Přístroj se automaticky vypne v následujících situacích: ● Režim D.IN/HDMI/BT/TV - Pokud není 15 minut zjištěn zvukový signál. ● Režim AUX - Pokud není po dobu 15 minut připojen kabel AUX. - Pokud není 8 hodin zjištěn stisk žádného tlačítka, když je kabel AUX připojen. (Funkci Auto Power Down lze vypnout pouze v tomto případě.)Chcete-li vypnout funkci Auto Power Down v režimu AUX, po dobu 5 sekund podržte tlačítko

Na displeji se zobrazí text ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN. funkce2524 FUNKCE BLUETOOTH Zvukovou lištu Soundbar můžete propojit se zařízením Bluetooth a užívat si hudbu ve stereu a to vše bez kabelů. PŘIPOJENÍ PŘÍSTROJE SOUNDBAR K ZAŘÍZENÍ BLUETOOTH Zkontrolujte, zda zařízení Bluetooth podporuje funkci stereo náhlavní soupravy podle standardu Bluetooth. Zařízení Bluetooth Připojení

1. Stiskem tlačítka na horním panelu hlavního přístroje nebo tlačítka SOURCE na dálkovém ovládání vyberte

• Na předním displeji přístroje Soundbar se zobrazí text BT READY.

2. V zařízení Bluetooth, které chcete připojit, vyberte nabídku Bluetooth. (Podrobnosti o tomto postupu naleznete v

uživatelské příručce zařízení Bluetooth.)

3. Ze seznamu zvolte položku „[Samsung] HW-Jxxxx“.

• Když je přístroj Soundbar připojen k zařízení Bluetooth, zobrazí se na předním displeji text [Název zařízení Bluetooth]

• Název zařízení lze zobrazit pouze v angličtině. Není-li název v angličtině, zobrazí se znak „ _ “.

• Pokud se párování nalezeného zařízení Bluetooth s přístrojem Soundbar nezdaří, odstraňte ze zařízení položku nalezeného zařízení „[Samsung] HW-Jxxxx“ a vyhledejte přístroj Soundbar znovu.

4. Spusťte přehrávání hudby na připojeném zařízení.

• Hudbu přehrávanou na připojeném zařízení Bluetooth uslyšíte z reproduktorů přístroje Soundbar.

• V režimu BT nejsou funkce Přehrávání/Pozastavení/Další/Předchozí dostupné. Tyto funkce jsou dostupné u zařízení Bluetooth podporujících AVRCP.

Pokud se při připojování zařízení Bluetooth zobrazí výzva k zadání kódu, zadejte <0000>. ● V danou chvíli může být přístroj spárován pouze s jedním zařízením Bluetooth. ● Když je přístroj Soundbar vypnut, bude spojení Bluetooth přerušeno. ● Za následujících okolností nemusí přístroj Soundbar správně provést vyhledávání zařízení Bluetooth nebo připojení k němu: - Pokud je v okolí přístroje Soundbar silné elektrické pole. - Pokud je s přístrojem Soundbar spárováno více zařízení Bluetooth současně. - Pokud je zařízení Bluetooth vypnuté, příliš vzdálené nebo má poruchu. ● Zařízení jako mikrovlnné trouby, adaptéry bezdrátových místních sítí, zářivková svítidla a plynové trouby používají stejný frekvenční rozsah jako zařízení Bluetooth, což může způsobit elektromagnetické rušení.25 CZE FUNKCE ● Přístroj Soundbar podporuje data SBC (44,1 kHz, 48 kHz). ● Připojujte pouze zařízení Bluetooth, která podporují funkci A2DP (AV). ● Zařízení s technologií Bluetooth, která podporují pouze funkci HF (hands-free), nelze připojit k přístroji Soundbar. ● Po spárování bezdrátového reproduktoru k zařízení Bluetooth vyberte mezi skenovanými zařízeními „[Samsung] HW-Jxxxx“. Režim bezdrátového reproduktoru se změní automaticky na BT. - K dispozici, pouze pokud je přístroj Soundbar uveden v seznamu spárovaných zařízení na zařízení Bluetooth. (Zařízení Bluetooth a přístroj Soundbar musí být předtím již alespoň jednou spárovány.) ● Přístroj Soundbar se zobrazí v seznamu vyhledaných zařízení na zařízení Bluetooth, pouze pokud přístroj Soundbar zobrazuje zprávu BT READY. ● V režimu TV SoundConnect nelze přístroj Soundbar spárovat s jiným zařízením Bluetooth. ODPOJENÍ ZAŘÍZENÍ BLUETOOTH OD PŘÍSTROJE SOUNDBAR Zařízení Bluetooth lze od přístroje Soundbar odpojit. Podrobnosti o tomto postupu naleznete v uživatelské příručce zařízení Bluetooth. ● Přístroj Soundbar se odpojí. ● Když je přístroj Soundbar odpojen od zařízení Bluetooth, zobrazí se na jeho předním displeji zpráva BT DISCONNECTED. ODPOJENÍ PŘÍSTROJE SOUNDBAR OD ZAŘÍZENÍ BLUETOOTH Stiskem tlačítka SOURCE na dálkovém ovládání nebo tlačítka na horním panelu přístroje přepněte z režimu BT do jiného režimu, nebo vypněte přístroj Soundbar. ● Připojené zařízení Bluetooth bude určitou dobu čekat na reakci přístroje Soundbar a poté ukončí spojení. (Čas odpojení se může lišit podle zařízení Bluetooth.) ● V režimu připojení Bluetooth se připojení Bluetooth může vypnout, když vzdálenost mezi přístrojem Soundbar a zařízením Bluetooth přesáhne 10 m. ● Přístroj Soundbar se po 15 minutách ve stavu pohotovosti vypne. + Informace o technologii Bluetooth Bluetooth je technologie, která umožňuje zařízením s podporou Bluetooth snadno komunikovat bez drátů na malé vzdálenosti. ● Zařízení s technologií Bluetooth může při některých způsobech použití způsobovat rušení nebo nesprávnou funkci. Příklady: - Část těla je v kontaktu s přijímacím/vysílacím systémem zařízení Bluetooth nebo přístrojem Soundbar. - Překážky, jako jsou stěny, rohy nebo kancelářské přepážky, mohou způsobit rozdíly v šíření signálu. - Zařízení využívající stejné pásmo, například lékařské přístroje, mikrovlnné trouby a bezdrátové místní sítě, mohou způsobit elektrické rušení. ● Při párování přístroje Soundbar se zařízením Bluetooh udržujte toto zařízení v malé vzdálenosti. ● Čím větší je vzdálenost mezi přístrojem Soundbar a zařízením Bluetooth, tím horší je kvalita. Pokud vzdálenost překročí dosah Bluetooth, dojde k výpadku spojení. ● V oblastech s nekvalitním příjmem nemusí připojení Bluetooth fungovat. ● PřipojeníBluetooth pracuje jen v blízkosti přístroje. Připojení bude automaticky ukončeno, pokud překročíte uvedený dosah. I v uvedeném dosahu může dojít ke zhoršení kvality zvuku vlivem překážek, jako jsou dveře a stěny. ● Toto bezdrátové zařízení může při provozu způsobit elektrické rušení.2726 FUNKCE

POUŽITÍ APLIKACE MULTIROOM

Aplikace Samsung Multiroom umožňuje propojení zařízení Soundbar s chytrým zařízením, vaší sítí a Internetem. Jakmile je zařízení Soundbar připojeno k chytrému zařízení s nainstalovanou aplikací Multiroom, můžete propojit zařízení Soundbar a několik zařízení Samsung Multiroom bezdrátově a přehrávat jejich prostřednictvím zvuk. PŘED PRVNÍM POUŽITÍM + Základní principy komunikace Internet Bezdrátový Směrovač Chytré Zařízení: Android nebo iOS (ovládání z aplikace) Požadavky:

1. Bezdrátový router a chytré zařízení.

2. Bezdrátový směrovač musí být připojen k Internetu.

3. Chytré zařízení musí být připojeno ke směrovači pomocí Wi-Fi.

INSTALACE APLIKACE SAMSUNG MULTIROOM

Chcete-li používat zařízení Soundbar společně s aplikací Samsung Multiroom, je třeba si tuto aplikaci stáhnout a nainstalovat na chytré zařízení. Aplikaci můžete stáhnout z obchodu Google Play nebo App Store. Máte-li nainstalovanou aplikaci Samsung Multiroom, můžete v zařízení Soundbar přehrávat hudbu uloženou v chytrém zařízení, uloženou na dalších připojených zařízeních, poskytovanou poskytovateli obsahu nebo streamovanou internetovými radiovými stanicemi. + Android nebo iOS Na chytrém zařízení si z obchodu Google Play nebo App Store stáhněte aplikaci Samsung Multiroom.

• Hledat v obchodě : Samsung Multiroom nebo27 CZE FUNKCE + Spuštění aplikace Samsung Multiroom Chcete-li spustit aplikaci Samsung Multiroom, klepněte na její ikonu v chytrém zařízení. PŘIPOJENÍ PŘÍSTROJE SOUNDBAR K SÍTI Na chytrém zařízení vyberte aplikaci Samsung Multiroom. Postupujte podle pokynů na displeji chytrého zařízení. Aplikace Samsung Multiroom umožňuje využití následujících funkcí. - Poslech hudebních souborů uložených v mobilním telefonu, hudebních služeb a internetových rádií. Hudba v mobilním telefonu Internetové rádio Hudební služby [Samsung] HW-Jxxxx ● Pro připojení použijte kabel Cat 7 (typ STP*).

• Stíněná kroucená dvojlinka2928 FUNKCE

Funkce Network Standby On je dostupná, když je správně navázáno bezdrátové spojení mezi chytrým zařízením a přístrojem Soundbar. Tato funkce automaticky zapne přístroj Soundbar, když se k němu pokusí připojit chytré zařízení přes Bluetooth nebo Wi-Fi. Pokud byl přístroj Soundbar zapnut prostřednictvím připojení Bluetooth, je jeho režim vstupu automaticky nastaven na BT. Chcete-li zařízení Soundbar zapnout prostřednictvím Wi-Fi, musíte mít v chytrém zařízení nainstalovanou aplikaci Samsung Multiroom.

1. Připojte chytré zařízení k přístroji Soundbar.

2. Stiskem tlačítka ] na dálkovém ovládání přístroje Soundbar na alespoň 5 sekund zapněte funkci Network

Standby On. Dalším stiskem tlačítka ] na alespoň 5 sekund tuto funkci vypnete. ● Zapnutí pohotovostního režimu sítě je k dispozici pouze v případě, že je zařízení Soundbar uvedeno v seznamu zařízení spárovaných s chytrým zařízením. (Chytré zařízení a zřízení Soundbar byla již alespoň jednou spárována.) ● Přístroj Soundbar se zobrazí v seznamu vyhledaných zařízení na chytrém zařízení, pouze pokud přístroj Soundbar zobrazuje zprávu [BT READY] nebo [WiFi READY]. ● V režimu TV SoundConnect nelze přístroj Soundbar spárovat s dalším chytrým zařízením. ● Pokud funkce Network Standby On nepracuje - Zapnutí pohotovostního režimu je vypnuto. Nastavte možnost ZAPNUTO. ● Připojení Wi-Fi k přístroji Soundbar je ukončeno při odpojení napájecího kabelu nebo přerušení napájení. Zapněte přístroj Soundbar a opět navažte spojení.29 CZE FUNKCE AKTUALIZACE SOFTWARU SERVICESPK ADDWi-Fi SETUPDC 24VAUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC)SERVICE

Společnost Samsung může v budoucnu uvolnit aktualizace firmwaru pro přístroj Soundbar.Je-li k dispozici aktualizace, lze ji aplikovat připojením zařízení s rozhraním USB obsahujícího aktualizaci firmwaru k portu USB na přístroji Soundbar.Mějte na paměti, že v případě existence více aktualizačních souborů je nutné nahrávat je na zařízení USB postupně a aplikovat aktualizace firmwaru jednotlivě.Další informace o stažení aktualizačních souborů naleznete na webu Samsung.com nebo si je můžete vyžádat od střediska technické podpory Samsung. + Postup aktualizace

1. Následujícím postupem si stáhněte software k výrobku:

Přejděte na stránku Samsung (samsung.com/sec) podle názvu modelu vyhledejte zákaznickou podporu (název se může měnit)

2. Uložte stažený software na jednotku USB a výběrem možnosti "Extrahovat do název_složky" rozzipujte složku.

3. Vypněte jednotku Soundbar a zapojte USB flash disk s aktualizací softwaru do portu USB.4. Odpojte napájecí kabel, znovu jej zapojte a zapněte zařízení Soundbar.

5. Zapněte jednotku Soundbar. Do 3 minut se zobrazí UPDATE a spustí se aktualizační proces.

6. Po dokončení aktualizace se jednotka Soundbar automaticky vypne a zapne.3130

FUNKCE + Nebyla-li zobrazena zpráva UPDATE

1. Vypněte přístroj Soundbar a připojte paměťové zařízení USB obsahující aktualizační soubory k portu USB na

2. Odpojte napájecí kabel, opět jej připojte a zapněte přístroj.

● Připojte zařízení USB s aktualizací firmwaru k portu USB na hlavním přístroji. ● Aktualizace firmwaru nemusí proběhnout správně, pokud jsou na paměťovém zařízení USB uloženy zvukové soubory podporované přístrojem Soundbar. ● Během aktualizace nevypínejte napájení a neodpojujte zařízení USB. Po dokončení aktualizace firmwaru se hlavní přístroj automaticky vypne. ● Po dokončení aktualizace bude v systému Soundbar inicializováno uživatelské nastavení. Doporučujeme si nastavení poznamenat, abyste je po aktualizaci mohli snadno obnovit. Mějte na paměti, že aktualizace firmwaru resetuje také připojení subwooferu. Pokud není po aktualizaci automaticky navázáno spojení se subwooferem, přejděte na stranu 17. Pokud se aktualizace nezdaří, zkontrolujte USB flash disk. ● Uživatelé systému Mac OS musejí použít USB flash disk se souborovým systémem MS-DOS (FAT). ● Zařízení USB některých výrobců nemusí být podporována. AUTOMATICKÁ AKTUALIZACE Přístroj Soundbar automaticky kontroluje dostupnost aktualizací, i když je vypnutý, je-li připojen k Internetu. ● Přístroj Soundbar ve výchozím nastavení spouští aktualizace automaticky. ● Aby bylo možné používat funkci automatické aktualizace, musí být přístroj Soundbar připojen k Internetu. ● Připojení Wi-Fi k přístroji Soundbar je ukončeno při odpojení napájecího kabelu nebo přerušení napájení. V případě přerušení napájení zařízení Soundbar zapněte a znovu zapojte.31 CZE

Dříve, než se obrátíte na servis, zkontrolujte níže uvedené. Přístroj se nezapne.

• Je napájecí kabel zapojen do zásuvky? ¼ Zapojte zástrčku napájecího kabelu do zásuvky. Přístroj nereaguje na stisknutí tlačítka.

• Je ve vzduchu statická elektřina? ¼ Odpojte napájecí kabel a opět jej zapojte. Není slyšet zvuk.

• Je funkce ztlumení zvuku zapnutá?

• Je hlasitost nastavena na minimum? ¼ Stiskem tlačítka (Ztlumení) vypněte tuto funkci. ¼ Zvyšte hlasitost. Dálkové ovládání nefunguje.

• Jsou baterie vybité?

• Je vzdálenost mezi dálkovým ovládáním a hlavní jednotkou příliš velká? ¼ Vyměňte baterie za nové. ¼ Přesuňte se do menší vzdálenosti od přístroje. Funkce TV SoundConnect (spárování televizoru) selhala.

• Podporuje váš televizor funkci TV SoundConnect?

• Je firmware televizoru aktualizován na nejnovější verzi?

• Došlo při připojování k chybám? ¼ Funkci TV SoundConnect podporují některé televizory Samsung uvedené na trh po roce 2012. Zkontrolujte, zda váš televizor podporuje funkci TV SoundConnect. ¼ Aktualizujte firmware televizoru na nejnovější verzi. ¼ Obraťte se na středisko podpory Samsung. ¼ Resetujte TV SoundConnect a znovu připojte. Chcete-li resetovat připojení TV SoundConnect, stiskněte a 5 sekund podržte tlačítko p. Červená kontrolka na subwooferu bliká a subwoofer nereprodukuje zvuk.

• Subwoofer možná není připojen ke hlavnímu přístroji. ¼ Pokuste se připojit subwoofer znovu. (Viz strana 17.) Subwoofer vydává slyšitelné bzučení a vibruje.

• Pokuste se upravit vibrace subwooferu. ¼ Stiskem tlačítka WOOFER na dálkovém ovládání nastavte hodnotu (v rozmezí -12, -6 ~ +6). Tešení problémů3332 DODATEK TECHNICKÉ ÚDAJE OBECNÉ Hmotnost Hlavní jednotka 4,0 kg Subwoofer (PS-WJ7500R / PS-WJ7501R) 6,8 kg Rozměry (Š x V x H) Hlavní jednotka 1230,0 x 47,5 x 170,0 mm Subwoofer (PS-WJ7500R / PS-WJ7501R) 452,0 x 335,0 x 154,0 mm Rozsah provozních teplot +5 °C až + 35 °C Rozsah provozní vlhkosti 10 % až 75 % ZESILOVAČ Jmenovitý výstupní výkon Hlavní jednotka 20 W x 8, 8 Ω, celk. harm. zkreslení ≦ 10 % Subwoofer (PS-WJ7500R / PS-WJ7501R) 160 W, 3 Ω, celk. harm. zkreslení ≦ 10 %

• Konstrukce, technické údaje a obrazovka aplikací se mohou změnit bez předchozího upozornění.

• Nominální specifikace - Společnost Samsung Electronics Co., Ltd si vyhrazuje právo změnit specifikace bez upozornění. - Hmotnost a rozměry jsou přibližné. - Informace o napájecím zdroji a příkonu naleznete na štítku na přístroji. a Upozornění : Při zapnutí či vypnutí bezdrátového a kabelového síťové připojení se přístroj automaticky restartuje. Celkový příkon v pohotovostním režimu (W) (Všechny síťové porty aktivní) 2,7 W Wi-Fi/Ethernet Metoda deaktivace portů Bezdrátové a kabelové síťové připojení zapnete či vypnete stiskem tlačítka Wi-Fi SETUP na přístroji na 30 sekund. Bluetooth Metoda deaktivace portů Funkci Bluetooth zapnete či vypnete stiskem tlačítka SPK ADD na přístroji na 30 sekund. a Poznámka k licenci otevřeného softwaru - Další informace o otevřeném softwaru použitém v tomto přístroji naleznete na webu: http://opensource.samsung.com a Licence - Software Spotify podléhá licencím třetích stran uvedených na adrese www.spotify.com/connect/third-party-licenses. - Další informace o funkci Spotify Connect naleznete na webu www.spotify.com/connect dodatek33 CZE DODATEK LICENCE Manufactured under licence from Dolby Laboratories. Dolby, Dolby Audio and the double-D symbol are trademarks of Dolby Laboratories. Informace o patentech DTS naleznete na webu http://patents.dts.com. Vyrobeno v licenci DTS Licensing Limited. DTS, symbol & DTS spolu se symbolem jsou registrované ochranné známky a DTS 2.0 Channel je ochranná známka společnosti DTS, Inc. © DTS, Inc. Všechna práva vyhrazena. Výrazy HDMI a HDMI High-Definition Multimedia Interface a logo HDMI jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing LLC ve Spojených státech amerických a dalších zemích. Bezdrátové modely (zahrnující frekvenci 5,15 GHz až 5,35 GHz) Společnost Samsung Electronics tímto prohlašuje, že tento přístroj splňuje základní požadavky a další příslušná ustanovení směrnice 1999/5/ES. Původní Prohlášení o shodě je k dispozici na webu http://www.samsung.com. Přejděte do nabídky Podpora > Hledání v podpoře produktů a zadejte název modelu. Toto zařízení lze používat ve všech státech Evropské unie. Toto zařízení je určeno pouze k použití v interiéru. Bezdrátové modely (s výjimkou frekvence 5,15 GHz až 5,35 GHz) Společnost Samsung Electronics tímto prohlašuje, že tento přístroj splňuje základní požadavky a další příslušná ustanovení směrnice 1999/5/ES. Původní Prohlášení o shodě je k dispozici na webu http://www.samsung.com. Přejděte do nabídky Podpora > Hledání v podpoře produktů a zadejte název modelu. Toto zařízení lze používat ve všech státech Evropské unie.Kontaktujte SAMSUNG WORLD WIDE Pokud máte otázky týkající se výrobků Samsung, kontaktujte středisko Samsung pro péči o zákazníky. © 2016 Samsung Electronics Co., Ltd. Všechna práva vyhrazena. [Správná likvidace baterií v tomto výrobku] (Platí pro země se systémem odděleného sběru)Tato značka na baterii, návodu nebo obalu znamená, že baterie v tomto výrobku nesmí být na konci své životnosti likvidovány společně s jiným domovním odpadem. Případně vyznačené symboly chemikálií Hg, Cd nebo Pb upozorňují na to, že baterie obsahuje rtuť, kadmium nebo olovo v množství překračujícím referenční úrovně stanovené směrnicí ES 2006/66. Pokud baterie nejsou správně zlikvidovány, mohou tyto látky poškodit zdraví osob nebo životní prostředí.Pro ochranu přírodních zdrojů a pro podporu opakovaného využívání materiálů oddělte, prosím, baterie od ostatních typů odpadu a nechte je recyklovat prostřednictvím místního bezplatného systému zpětného odběru baterií. Správná likvidace výrobku (Elektrický & elektronický odpad) (Platí pro země se systémem odděleného sběru)Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin.Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci.Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem. Více Informací o ochraně životního prostředí a regulační povinnosti týkající se konkrétních výrobků společnosti Samsung, např. REACH, naleznete na webové stránce: samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html Country Contact Centre

1. Použite vhodnú mincu, aby ste otočili

4. Vložte Skrutky na montáž na stenu do 3 otvorov jednu po druhej, čím sa upevní Konzola na montáž na stenu

obrázku. Skrutky pevne utiahnite.15 SLK

režim AUX. + Optický Kábel

4. Prehrajte hudbu na pripojenom zariadení.

• Je sieťový kábel pripojený k zásuvke? ¼ Zástrčku pripojte k zásuvke. Po stlačení tlačidla funkcia nepracuje.

• Podporuje váš TV funkciu TV SoundConnect?
