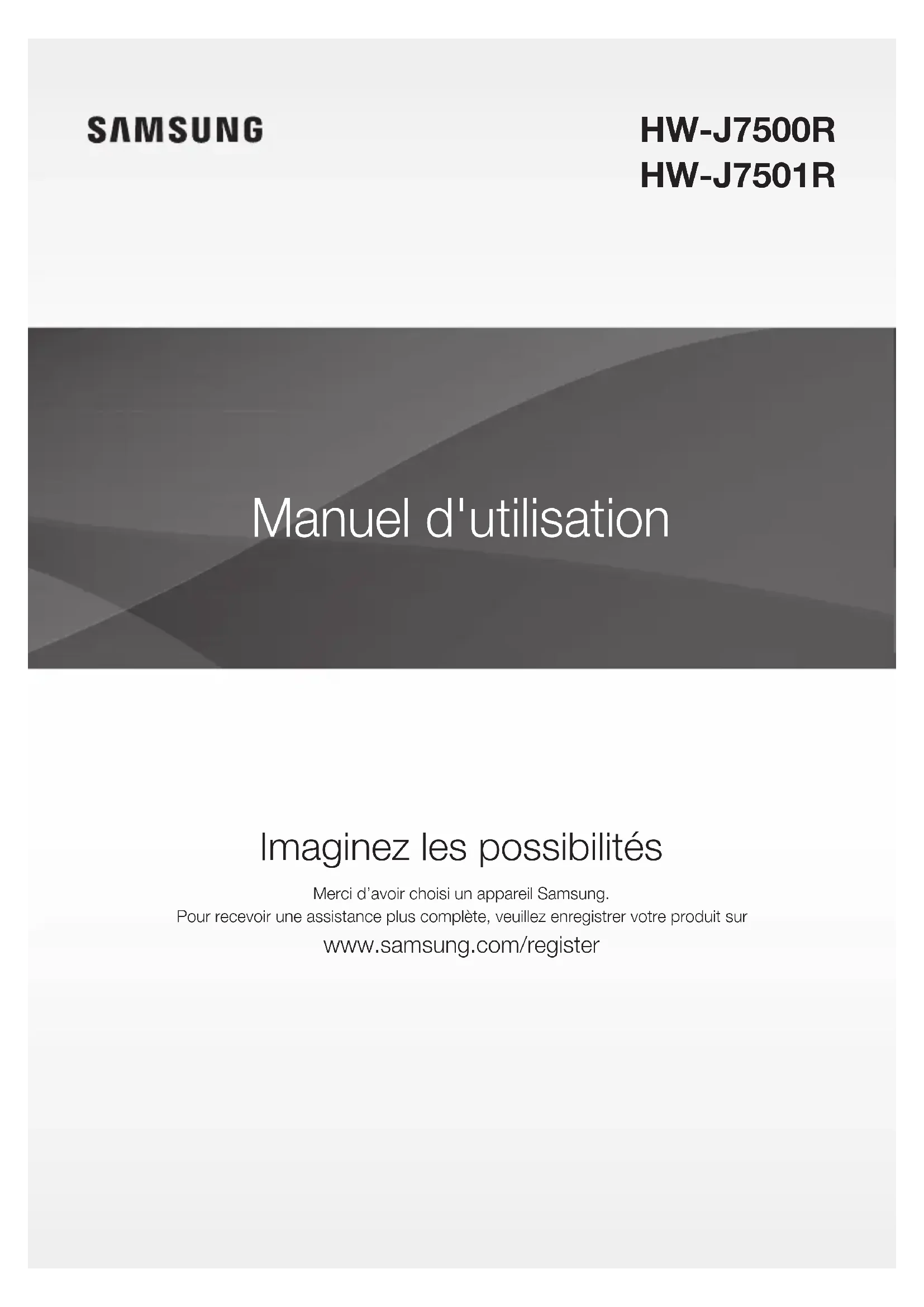

MODE D'EMPLOI HWJ7500R SAMSUNG

) a Podstavec držáku (2

INFORMATIONS RELATIVES À LA

SÉCURITÉ AVERTISSEMENTS POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L’APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ. ATTENTION RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIRCe symbole indique la présence d’une haute tension à l’intérieur. Il est dangereux de mettre en contact quoi que ce soit avec une partie interne de ce produit.Ce symbole indique la présence d’importantes instructions concernant le fonctionnement et la maintenance jointes avec ce produit.Produit de classe II : ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis.Tension CA : ce symbole indique que la tension nominale indiquée par le symbole est une tension CA. Tension CC : ce symbole indique que la tension nominale indiquée par le symbole est une tension CC. Mise en garde, Consulter le mode d'emploi : ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité.

AVERTISSEMENT: Afin de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la

pluie ou à l’ humidité. ATTENTION : Pour prévenir les chocs électriques, branchez la fiche au fond, en prenant soin d'insérer la tige large dans la fente large.• Cet appareil doit toujours être branché à une prise terre.

• Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d'accès.ATTENTION
• Évitez toute projection d’eau sur l’appareil. Ne posez jamais d’objet contenant un liquide (ex : un vase) dessus.

• Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.démarrage3 FRA DÉMARRAGE PRÉCAUTIONS 99.1mm 99.1mm

99.1mm Assurez-vous que l'alimentation électrique de votre maison est conforme à la plaque d'identification située au dos de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d’assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période. En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil. Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement. Votre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser. N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l’appareil. Les piles utilisées dans ce produit peuvent contenir des produits ch miques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. Le remplacement incorrect de la batterie entraîne un risque d'explosion. Ne la remplacez que par une batterie du même type. ATTENTION, NE PAS INGÉRER LA BATTERIE, RISQUE DE BRÛLURE CHIMIQUE, [Télécommande fournie avec] Ce produit contient une pile par pièce/bouton. Si vous avalez la pile par pièce/bouton, cela peut entraîner des brûlures internes graves en seulement 2 heures et vous pouvez mourir. Maintenez les piles neuves et usagées hors de portée des enfants. Si le compartiment de la pile ne se ferme pas correctement, arrêter d'utiliser l'appareil et maintenez-le hors de portée des enfants. Si vous pensez qu'il est possible que les piles aient été avalées ou placées à l'intérieur d'une partie du corps, consultez immédiatement un médecin.54 DÉMARRAGE SOMMAIRE 2 DÉMARRAGE 2 Informations relatives à la sécurité 5 Contenu 6 DESCRIPTIONS 6 Panneau supérieur/façade 7 Panneau arrière/inférieur 8 Télécommande 10 INSTALLATION 10 Installation de la Soundbar 10 Installation de la fixation murale 14 Placer la Soundbar sur un support TV 16 Installation de la Soundbar sans socle 16 Montage de l'attache-câble 17 BRANCHEMENTS 17 Connexion du caisson de graves 19 Connexion de l'appareil à un téléviseur 19 TV SoundConnect 20 Connexions avec le téléviseur à l'aide d'un câble HDMI (numérique) 20 Raccordement de la Soundbar à un téléviseur à l'aide d'un câble optique numérique 21 Raccordement à des appareils externes 21 Câble HDMI 22 Câble audio analogique ou optique 23 FONCTIONS 23 Mode D’entrée 24 Bluetooth 26 Utilisation de l'application Multiroom 28 Utilisation de la fonction Network Standby On 29 Mise à jour logicielle 31 TÉPANNAGE 31 Tépannage 32 ANNEXE 32 Spécifications ● Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparence du produit réel. ● Des frais supplémentaires pourront vous être facturés dans les cas suivants : (a) Vous demandez l'intervention d'un ingénieur, mais il s'avère que l'appareil ne présente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation). (b) Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation). ● Le montant de ces frais administratifs vous sera notifié avant que tout travail ou toute visite à votre domicile ne soit effectuée).5 FRA DÉMARRAGE CONTENU

AVANT DE LIRE LE MANUEL D'UTILISATION

Prenez connaissance des termes suivants avant de lire le manuel d'utilisation. + Icônes utilisées dans le présent manuel Icône Terme DéfinitionAttentionIndique une situation pour laquelle une fonction ne fonctionne pas ou que des paramètres peuvent être annulés.RemarqueDonne des conseils ou des instructions permettant d'améliorer l'utilisation de chaque fonction.Vérifiez la présence des accessoires fournis présentés ci-dessous.Télécommande / Batterie Lithium (3V : CR2032)Cordon d'alimentation : 2 pièces Adaptateur CA/CCAttache-câble Support de fixation muraleVis du support 1 : 4 piècesVis du support 2 : 4 pièces Montage de fixation du supportSupport de pied : 3 pièces ● L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.76 DESCRIPTIONS

PANNEAU SUPÉRIEUR/FAÇADE

Bouton (Alimentation) Permet d’allumer et d’éteindre l’alimentation. VOL. - / + Permet de régler le volume. La valeur numérique du niveau du volume apparaît à l'écran de la façade. Affichage Affiche le mode actuellement sélectionné. Bouton (Source) Permet de sélectionner les entrées D.IN, AUX, HDMI, BT, TV. ● Lorsque l’appareil est sous tension, si vous appuyez sur le bouton pendant plus de 3 secondes, le bouton fonctionne en (Silencieux). Pour annuler la configuration du bouton (Silencieux), appuyez à nouveau sur le bouton pendant plus de 3 secondes. ● Pour nettoyer l'appareil, débranchez d'abord le câble d'alimentation de la prise murale, puis essuyez-le avec un chiffon doux et sec. Étant donné que l'aluminium est un matériau électrostatique positif, vous pouvez avoir une décharge statique. ● Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes. ● Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son. ● Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur. descriptions7 FRA DESCRIPTIONS

PANNEAU ARRIÈRE/INFÉRIEUR

AUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC)SERVICESPK ADDWi-Fi SETUPDC 24VSPK ADDWi-Fi SETUPDC 24VSERVICE DC 24V (Entrée de l'alimentation) Branchez la prise de l'adaptateur CC à la prise d’alimentation (jack), puis branchez la fiche de l'adaptateur CA dans une prise murale. SPK ADD Appuyez sur la touche pour connecter la Soundbar à un HUB Samsung (acheté séparément) ou à un réseau. (Nécessite un smartphone et l'application Samsung Multiroom. Voir page 26.) Wi-Fi SETUP Appuyez sur ce bouton pour connecter votre Soundbar à votre réseau en utilisant la configuration Wi-Fi. (Nécessite un smartphone et l'application Samsung Multiroom. Voir page 26.) SERVICE Pour mettre à niveau le logiciel du produit via le port USB. OPTICAL IN (D.IN) Permet la connexion à la sortie (optique) numérique d’un appareil externe. HDMI OUT (TV-ARC) Transmet les signaux vidéo et audio numériques simultanément au moyen d’un câble HDMI. HDMI IN Permet de recevoir simultanément les signaux numériques audio et vidéo à l’aide d’un câble HDMI. Utilisez-le lorsque vous connectez un périphérique externe pris en charge. AUX IN Permet la connexion à la sortie analogique d’un périphérique externe. LAN Permet la connexion à un réseau à l’aide d’un câble LAN. ÉTIQUETTE ● Lorsque vous débranchez le câble d’alimentation de l'adaptateur CA de la prise murale, veillez à maintenir la fiche. Ne tirez pas sur le câble. ● Ne branchez pas cette unité ou d'autres composants sur une prise CA jusqu'à ce que tous ces branchements entre les composants sont terminés. ● Veillez à poser l'adaptateur CA/CC à plat sur une table ou sur le sol. Si l'adaptateur CA/CC pend et que l'entrée du cordon CA est située face vers le haut, de l'eau ou d'autres substances étrangères risquent de pénétrer dans l'adaptateur et d'entraîner des dysfonctionnements.98 DESCRIPTIONS

Anynet+ Appuyez sur le bouton Anynet+ pour activer ou désactiver la fonction Anynet+. (Par défaut : Auto Power Link OFF, ON - ANYNET+ / OFF - POWER LINK ou OFF - ANYNET+ / ON - POWER LINK). La fonction Anynet+ vous permet de contrôler la Soundbar avec la télécommande à partir d'un téléviseur Samsung compatible avec Anynet+. La Soundbar doit être connectée au téléviseur via un câble HDMI.

• Auto Power Link Permet de synchroniser la Soundbar à une source optique connectée via la prise optique pour que le produit s'allume automatiquement lorsque vous allumez votre télévision. (Reportez-vous à la page 21) La fonction Auto Power Link est disponible uniquement en mode D.IN. Vous pouvez également activer la fonction Wi-Fi SETUP en appuyant longuement sur le bouton Anynet+ de la télécommande pendant plus de 7 secondes. Répéter La fonction Repeat n'est disponible que pendant la lecture de titres audio depuis le téléphone ou depuis le DMS de l'application Samsung Multiroom. OFF - REPEAT : Permet d'annuler la lecture répétée. TRACK - REPEAT : Permet de répéter la lecture d'une piste. ALL - REPEAT : Permet de répéter la lecture de toutes les pistes. Silencieux Vous pouvez baisser le volume sur 0 en appuyant sur un bouton. Appuyez à nouveau pour rétablir le son à son niveau de volume précédent. SOURCE Permet de sélectionner une source connectée au Soundbar. Saut en avant Lorsque le périphérique que vous êtes en train de lire contient deux fichiers ou plus et lorsque vous appuyez sur le bouton ], le fichier suivant est sélectionné. SOUND CONTROL Permet de sélectionner TREBLE, BASS ou AUDIO SYNC. Puis, utilisez les boutons

pour régler le volume sur TREBLE ou BASS de -3 à +3. Appuyez sur le bouton SOUND CONTROL pendant environ 5 secondes pour régler le son pour chaque bande de fréquences. Vous pouvez sélectionner 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz et 10 KHz et régler chacune de ces options de -6 ~ +6. Si le Soundbar est connecté à un téléviseur numérique et que la vidéo et l'audio ne sont pas synchronisés, appuyez sur les boutons SOUND CONTROL pour corriger le problème. Utilisez les boutons [,] pour régler le temps de retard audio entre 0 ms ~ 300 ms. En mode TV et en mode BT, la fonction Audio Sync peut ne pas être disponible. ● Faire fonctionner le téléviseur en utilisant sa télécommande.9 FRA DESCRIPTIONS STREAMING MUSIC Appuyez sur le bouton STREAMING MUSIC pour écouter une station de radio Internet. Chaque fois que vous appuyez sur ce bouton, le Soundbar passe sur la station par défaut suivante, il fonctionne en boucle sur les 3 stations par défaut. Pour utiliser la fonction STREAMING MUSIC, la Soundbar doit être connectée au réseau. (Reportez-vous à la page 28) DRC (Dynamic Range Control) * Cette option vous permet d'appliquer un contrôle de plage dynamique de l'audio Dolby Digital. Appuyez sur le bouton STREAMING MUSIC et maintenez-le enfoncé, puis la fonction DRC (Dynamic Range Control) bascule de ON à OFF et inversement. WOOFER Appuyez sur le bouton WOOFER. Puis, utilisez les boutons

pour régler le volume du caisson de graves de -12, -6 ~ +6. Vous pouvez également activer la fonction SPK ADD de la Soundbar en appuyant longuement sur le bouton WOOFER de la télécommande pendant plus de 5 secondes. SOUND Son surround ajoute de la profondeur et de l'ampleur au son. Appuyer sur la touche SOUND plusieurs fois permet de naviguer dans les paramètres du Son surround : ON - SURROUND SOUND, OFF - SURROUND SOUND Volume Règle le niveau de volume de l’unité. Marche/Arrêt Permet d’allumer et d’éteindre l’alimentation. SOUND EFFECT Vous pouvez choisir entre 6 modes sonores : STANDARD (Son Original), MUSIC, CLEAR VOICE, SPORTS, MOVIE et NIGHT MODE selon le type de source dont vous souhaitez profiter. Sélectionnez le mode STANDARD si vous souhaitez apprécier le son d’origine. Lecture/Pause Appuyez sur le bouton p pour mettre en pause la lecture du fichier temporairement. Appuyez à nouveau sur le bouton p pour lire le fichier sélectionné. Saut en arrière Si le périphérique que vous êtes en train de lire contient plus d'un fichier et que vous appuyez sur le bouton [, le fichier précédent est sélectionné. INSTALLATION DES PILES DANS LA TÉLÉCOMMANDE 1. Utilisez une pièce de monnaie adaptée pour tourner le couvercle de la batterie de la télécommande dans le sens inverse des aiguilles d’une montre pour le retirer comme indiqué sur la figure ci-dessus.2. Insérez une pile au lithium de 3V. Veillez à ce que le pôle positif (+) soit orienté vers le haut lors de l’insertion de la pile dans son logement Mettez le couvercle sur la batterie et alignez le repère '●' l’un en face de l’autre comme indiqué sur la figure ci-dessus.3. Utilisez une pièce de monnaie adaptée pour tourner le couvercle de la batterie de la télécommande dans le sens des aiguilles d’une montre jusqu’en butée pour le remettre en place.1110 INSTALLATION

INSTALLATION DE LA FIXATION MURALE

+ Précautions d’installation ● Procédez à l'installation sur un mur vertical uniquement. ● Pour l’installation, évitez les températures extrêmes et l’humidité ou encore un mur pas assez solide pour supporter le poids de l’appareil. ● Vérifiez la solidité du mur. Si le mur n'est pas assez solide pour supporter l'appareil, renforcez le mur ou installez l'appareil sur un autre mur pouvant supporter son poids. ● Achetez et utilisez les vis de fixation ou l’ancrage appropriés au type de mur dont vous disposez (plaque de plâtre, fer forgé, bois, etc.). Si possible, fixez les vis de fixation dans les poteaux du mur. ● Achetez des vis pour fixation murale en fonction du type et de l'épaisseur du mur sur lequel vous souhaitez installer la Soundbar. - Diamètre : M5 - Longueur : L 35 mm ou plus recommandée ● Branchez les câbles entre l'appareil et les périphériques externes avant de l'installer sur le mur. ● Veillez à éteindre et débrancher l’unité avant installation. Autrement, vous vous exposeriez à un risque de décharge électrique. Vérifiez la présence des accessoires fournis présentés ci-dessous. Vis du support 1 : 4 pièces Vis du support 2 : 4 pièces Support de fixation murale Montage de fixation du support INSTALLATION11 FRA INSTALLATION AUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC) 5V 0.5A SPK ADDWi-Fi SETUPDC 24V SERVICESPK ADDWi-Fi SETUPDC 24VAUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC)

1. Placez la Soundbar comme indiqué sur l'illustration, en veillant à ce qu'aucun des boutons ne touche la surface

sur laquelle elle repose.

2. Si le Pied de support (3 pièces) et le Fixation de support (2 pièces) sont fixés, retirez-les.

3. Insérez la Vis du support 1 (4 pièces) et la Vis du support 2 (pour la fixation de l'unité principale)

(4 pièces) dans les trous de la Soundbar, puis serrez-les, comme sur l'illustration.1312 INSTALLATION Mur

4. Insérez les Vis de fixation murale une par une dans les trois trous, pour fixer le Support de fixation

murale au mur. ● Vis recommandées : M5

5. Installez la Soundbar sur le Support de fixation murale, selon l'ordre de l'illustration suivante (1 2).13

6. Fixez le Montage de fixation du support (pour la fixation du montage mural) pour accoler le Support de

fixation murale et la Soundbar. ● Les Vis de fixation murale ne sont pas fournies. ● Étant donné que différents types de vis de fixation murale peuvent être requis, en fonction du mur, vous devez inspecter votre mur avant l'installation et acheter les bonnes vis de fixation murale.1514 INSTALLATION PLACER LA SOUNDBAR SUR UN SUPPORT TV Placez la Soundbar sur un support TV. Vérifiez la présence des accessoires fournis présentés ci-dessous. Support de pied : 3 pièces Vis du support 2 : 3 pièces 5V 0.5ASPK ADDWi-Fi SETUPDC 24VAUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC) 5V 0.5A SPK ADDWi-Fi SETUPDC 24VAUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC)

1. Placez la Soundbar comme indiqué sur l'illustration, en veillant à ce qu'aucun des boutons ne touche la surface

sur laquelle elle repose. Vous pouvez utiliser l'emballage de la Soundbar pour soutenir ses deux extrémités.

2. Fixez le Support de pied (3 pièces) à la Soundbar à l'aide de 3 Vis du support 2, comme indiqué sur

l'illustration. Serrez bien les vis.15 FRA INSTALLATION AUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC) 5V 0.5A SPK ADDWi-Fi SETUPDC 24V 5V 0.5ASPK ADDWi-Fi SETUPDC 24VAUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC)

3. Retirez le Support (2 pièces) de la Soundbar comme indiqué sur l'illustration.

4. Alignez le centre de la barre audio avec le centre de la base du téléviseur, et poussez-le jusqu'au socle aussi loin

que possible, comme indiqué sur le schéma. Veillez à ne pas déséquilibrer le téléviseur. ● Ne posez pas d'objets lourds et ne montez pas sur l'appareil.1716 INSTALLATION

INSTALLATION DE LA SOUNDBAR SANS SOCLE

1. Centrez la barre audio sur la zone plate devant le téléviseur.

MONTAGE DE L'ATTACHE-CÂBLE

AUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC) AUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC)AUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC) AUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC) Attache-câble Fixez l’attache-câble à l’unité comme indiqué, puis passez les câbles via l’attache-câble pour une installation soignée.17 FRA BRANCHEMENTS ● Ne branchez pas le cordon d’alimentation de ce produit ou de votre téléviseur dans la prise murale avant que toutes les connexions entre les différents composants n’aient été effectuées. ● Avant de déplacer ou d’installer l’appareil, mettez-le hors tension et débranchez le cordon d’alimentation.

CONNEXION AUTOMATIQUE AU CAISSON DE GRAVES

L'ID d'appariement du subwoofer est prédéfini à l'usine et l'unité principale et le subwoofer doivent être appariés (raccordés sans fil) automatiquement lorsqu'ils sont mis sous tension.

• Lorsque le subwoofer est connecté, le voyant LED d'appariement bleu cesse de clignoter pour rester allumé.

CONNEXION MANUELLE AU CAISSON DE GRAVES

Si le voyant LED bleu ne cesse de clignoter lorsque l'unité principale et le subwoofer sont allumés, définissez l'ID en suivant les étapes ci-dessous. ● Important : Avant de commencer, insérez la pile dans la télécommande. Reportez-vous à la page 9 pour prendre connaissance des instructions.POWER

1. Branchez les cordons d’alimentation de l’unité principale et du caisson de graves dans une prise murale CA.

2. Appuyez pendant 5 secondes sur le bouton ID SET situé à l’arrière du caisson de graves à l’aide d’un petit objet

pointu.• Le témoin de veille s’éteint et le témoin de liaison (LED bleue) clignote rapidement.

3. Alors que l’unité principale est hors tension (en mode STANDBY), appuyez sur la touche (Silencieux) de la

télécommande pendant 5 secondes.4. Le message ID SET apparaît sur l'écran de la Soundbar.

5. Pour finaliser le lien, mettez l'unité principale sous tension lorsque la LED bleue du caisson de graves clignote.

• L’unité principale et le caisson de basses sont à présent liés (connectés).
• Le voyant d'LINK (LED bleue) sur le subwoofer doit rester allumé et ne pas clignoter.

• Si le voyant d'LINK ne reste pas bleu, cela signifie que le processus d'appariement a échoué. Éteignez l'unité principale et recommencez à partir de l'Étape 2.
• Vous pouvez mieux profiter du son du caisson de graves sans fil en sélectionnant les effets sonores. (Reportez-vous à la page 9)branchements1918 BRANCHEMENTS ● Avant de déplacer ou d'installer l’appareil, mettez-le hors tension et débranchez le cordon d’alimentation. ● Si l'unité principale est éteinte, le subwoofer sans fil est en mode veille et la LED DE VEILLE sur le devant clignote en rouge (pas de LED bleue). ● Si vous utilisez un périphérique utilisant la même fréquence (2,4 GHz) que la barre audio près de la barre audio, l'interférence peut entraîner quelques interruptions de son. ● La distance de transmission d’une onde radioélectrique est d’environ 10 m, mais elle peut varier en fonction de l’environnement de fonctionnement. Si un mur en béton ou une paroi métallique se trouve entre l’unité principale et le module de réception sans fil, le système risque de ne pas fonctionner car les ondes radio ne peuvent pas traverser le métal. ● Si l’unité principale n’effectue pas de connexion sans fil, suivez les étapes 1 à 5 de la page précédente pour rétablir la connexion entre l'unité principale et le caisson de graves sans fil. ● L’antenne de réception sans fil est intégrée au caisson de graves sans fil. Maintenez l’appareil à l’abri de l’eau et de l’humidité. ● Pour un résultat d’écoute optimal, assurez-vous que la zone autour du caisson de graves sans fil est bien dégagée. ÉTAT DU TÉMOIN INDICATEUR LED SUR LE SUBWOOFER LED État Description Résolution Rouge Allumé En veille (avec l’unité principale de la Soundbar éteinte) Vérifiez l’alimentation électrique sur l’unité principale de la Soundbar Échec de la connexion Re-connexion (reportez-vous aux instructions sur la connexion manuelle dans le manuel d’utilisateur) Bleu Allumé Connexion réussie (fonctionnement normal)

Clignotement En veille (avec l’unité principale de la Soundbar éteinte) Vérifiez l’alimentation électrique sur l’unité principale de la Soundbar Échec de la connexion Re-connexion (reportez-vous aux instructions sur la connexion manuelle dans le manuel d’utilisateur) Rouge et bleu Clignotement Dysfonctionnement Connectez le centre de services.19 FRA BRANCHEMENTS

● Important : Avant de commencer, insérez la pile dans la télécommande. Reportez-vous à la page 9 pour prendre connaissance des instructions. TV SOUNDCONNECT Vous pouvez apprécier le son du téléviseur à travers le Soundbar connecté à un Téléviseur Samsung qui prend en charge la fonction TV SoundConnect.Connexion1. Allumez le téléviseur et le Soundbar.

2. Appuyez sur le bouton situé sur le panneau supérieur de l’unité principale ou sur le bouton SOURCE de la

télécommande pour sélectionner le mode TV.

3. Sur le téléviseur, un message demandant si vous souhaitez activer la fonction TV SoundConnect apparaît.

4. Sélectionnez <Oui> pour terminer la connexion du téléviseur à la Soundbar via la télécommande du téléviseur.

● Si le processus d'appariement TV SoundConnect échoue, accédez à SoundConnect dans le menu Son du téléviseur, sélectionnez Ajouter un nouvel appareil et mettez Ajouter un nouvel appareil sur ACTIVÉ, puis réessayez. ● Commutez le mode du Soundbar de TV à un autre mode met fin automatiquement à la fonction TV SoundConnect. ● Pour connecter le Soundbar à un autre téléviseur, la connexion existante doit être fermée. ● Pour interrompre la connexion existante, appuyez sur la touche de la télécommande et maintenez-la enfoncée pendant 5 secondes ou passez à un autre mode. Pour raccorder la Soundbar à l'autre téléviseur, suivez les Étapes 1 à 4 ci-dessus. ● La fonction TV SoundConnect (SoundShare) est prise en charge par certains téléviseurs Samsung disponibles depuis 2012. Vérifiez si votre téléviseur prend en charge la fonction TV SoundConnect (SoundShare) avant de commencer. (Pour plus d’informations, reportez-vous au manuel d’utilisation du téléviseur.) ● Si votre téléviseur Samsung est sorti avant 2014, vérifiez le menu de réglages SoundShare. ● Si la distance entre le téléviseur et le Soundbar dépasse 10 m, la connexion peut ne pas être stable ou l'audio peut être discontinu. Si tel est le cas, déplacez le téléviseur ou le Soundbar afin qu’il soit dans la plage opérationnelle et rétablissez ensuite la connexion TV SoundConnect. ● Portée pour la plage de fonctionnement de TV SoundConnect: - Portée recommandée pour l'appariement : 2 m maxi. - Portée de fonctionnement recommandée : 10 m maxi. ● Les boutons Lecture/Pause, Suivant et Précédent situés sur la barre audio ou la télécommande de la barre audio ne commandent pas le téléviseur.2120 BRANCHEMENTS CONNEXIONS AVEC LE TÉLÉVISEUR À L'AIDE D'UN CÂBLE HDMI (NUMÉRIQUE) 5V 0.5ASPK ADDWi-Fi SETUPDC 24VAUX IN

LAN HDMI IN OPTICAL IN

HDMI OUT (TV-ARC) HDMI IN HDMI OUT (TV-ARC) Câble HDMI (non fourni)

1. À l'aide d'un câble HDMI (non fourni), connectez la prise HDMI OUT (TV-ARC) située à l'arrière de l'appareil à la

prise HDMI IN de votre téléviseur.

2. Appuyez sur le bouton situé sur le panneau supérieur de l’unité principale ou sur le bouton SOURCE de la

télécommande pour sélectionner le mode D.IN. ● Le HDMI est une interface qui permet la transmission par voie numérique de données audio et vidéo à l'aide d'un simple connecteur. ● Si le téléviseur fournit un port ARC, connectez le câble HDMI sur le port HDMI IN (ARC). ● Il est recommandé d'utiliser un câble HDMI sans noyau si possible. Si vous utilisez un câble HDMI avec noyau, utilisez-en un dont le diamètre est inférieur à 14 mm. ● La fonction Anynet+ doit être activée. ● La fonction sera indisponible si le câble HDMI ne prend pas en charge ARC. RACCORDEMENT DE LA SOUNDBAR À UN TÉLÉVISEUR À L'AIDE D'UN CÂBLE OPTIQUE NUMÉRIQUE SERVICESPK ADDWi-Fi SETUPDC 24VAUX IN

LAN HDMI IN OPTICAL IN

HDMI OUT (TV-ARC) OPTICAL IN OPTICAL OUT Câble Optique (non fourni)

1. Branchez l'entrée OPTICAL IN (Audio) sur le Soundbar de la prise OPTICAL OUT du téléviseur.

2. Appuyez sur le bouton situé sur le panneau supérieur de l’unité principale ou sur le bouton SOURCE de la

télécommande pour sélectionner le mode D.IN.21 FRA BRANCHEMENTS + Auto Power Link Si vous avez connecté l'unité principale à un téléviseur à l'aide d'un câble optique numérique, activez la fonction Auto Power de sorte que la barre audio s'allume automatiquement lorsque vous allumez votre téléviseur.AUTO POWER LINK AffichageACTIVÉOFF - ANYNET+ / ON - POWER LINKDÉSACTIVÉON - ANYNET+ / OFF - POWER LINK1. Connectez le Soundbar et un téléviseur avec un câble optique (non fourni).

2. Appuyez sur le bouton situé sur le panneau supérieur de l’unité principale ou sur le bouton SOURCE de la

télécommande pour sélectionner le mode D.IN.

3. Appuyez sur le bouton Anynet+ de la télécommande pour activer et désactiver la fonction Auto Power Link.

● Selon le périphérique connecté, la fonction Auto Power Link peut ne pas fonctionner.

HDMI est une interface numérique standard qui permet de connecter des appareils tels qu’un téléviseur, un projecteur, un lecteur de DVD, un lecteur de disques Blu-ray un décodeur, etc.Comme l’interface HDMI transmet des signaux numériques de la plus haute qualité, vous pouvez profiter d'une qualité vidéo et audio supérieure à la source numérique initialement créée.Appareils NumériquesSERVICESPK ADDWi-Fi SETUPDC 24VAUX IN

LAN HDMI IN OPTICAL IN

HDMI OUT (TV-ARC) HDMI OUT HDMI INCâble HDMI (non fourni)

1. À l'aide d'un câble HDMI (non fourni), connectez la prise HDMI IN située à l'arrière de l'appareil à la prise HDMI

OUT de vos périphériques numériques.

2. Appuyez sur le bouton situé sur le panneau supérieur de l’unité principale ou sur le bouton SOURCE de la

télécommande pour sélectionner le mode HDMI.2322 BRANCHEMENTS

CÂBLE AUDIO ANALOGIQUE OU OPTIQUE

Cette unité est équipée d'une prise d'entrée optique numérique et d'une prise d'entrée audio analogique (AUX), ce qui vous permet de la raccorder à des appareils externes de deux manières différentes. 5V 0.5ASPK ADDWi-Fi SETUPDC 24VAUX IN

LAN HDMI IN OPTICAL IN

HDMI OUT (TV-ARC) OPTICAL IN AUX IN OPTICAL OUT AUX OUT Câble Optique (non fourni) Câble Audio (non fourni) Lecteur BD/ DVD/ Décodeur/ Console de jeux + Câble AUX

1. Raccordez AUX IN (Audio) de l'unité principale à la prise AUDIO OUT de l'appareil source à l'aide d'un câble

2. Appuyez sur le bouton situé sur le panneau supérieur de l’unité principale ou sur le bouton SOURCE de la

télécommande pour sélectionner le mode AUX. + Câble Optique

1. Raccorder OPTICAL IN (Audio) de l'unité principale à la prise OPTICAL OUT de l'appareil source à l'aide d'un

câble optique numérique.

2. Appuyez sur le bouton situé sur le panneau supérieur de l’unité principale ou sur le bouton SOURCE de la

télécommande pour sélectionner le mode D.IN.23 FRA FONCTIONS

Appuyez sur le bouton situé sur le panneau supérieur de l’unité principale ou sur le bouton SOURCE de la télécommande pour sélectionner le mode que vous souhaitez.Mode d'entrée AffichageEntrée Optique numériqueEntrée ARC (SORTIE HDMI) D.IN Entrée AUX AUX Entrée HDMI HDMI Mode BLUETOOTH TV SoundConnect

L'appareil s'éteint automatiquement sous les conditions suivantes: ● Mode D.IN/HDMI/BT/TV - S'il n'y a aucun signal audio pendant 15 minutes. ● Mode AUX - Si le câble AUX n'est pas connecté pendant 15 minutes. - Si aucune entrée de TOUCHE n'est reçue durant 8 heures lorsque le câble AUX est branché. (La fonction Auto Power Down peut être désactivée uniquement dans ce cas.)Pour désactiver la fonction Auto Power Down, en mode AUX, appuyez sur la touche et maintenez-la enfoncée pendant 5 secondes. ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN apparaît sur l’écran. fonctions2524 FONCTIONS BLUETOOTH Vous pouvez connecter un appareil Bluetooth à la Soundbar et profiter du son stéréo sans aucun câble ! POUR CONNECTER LE SYSTÈME SOUNDBAR À UN

PÉRIPHÉRIQUE BLUETOOTH

Vérifiez si le périphérique Bluetooth prend en charge la fonction des écouteurs stéréo compatible Bluetooth. Périphérique Bluetooth Connexion

1. Appuyez sur le bouton situé sur le panneau supérieur de l’unité principale ou sur le bouton SOURCE de la

télécommande pour sélectionner le mode BT.

• Le message BT READY apparaît sur la façade de la Soundbar.

2. Sélectionnez le menu Bluetooth sur le périphérique Bluetooth que vous désirez connecter. (Reportezvous pour

cela au manuel d'utilisation de ce périphérique.)

3. Sélectionnez « [Samsung] HW-Jxxxx » dans la liste.

• Lorsque le Soundbar est connecté à l’appareil Bluetooth, [Nom du périphérique Bluetooth]

BT s'affiche à l’écran.

• Le nom du périphérique peut uniquement être affiché en anglais. Un soulignage " _ " sera affiché si le nom n’est pas en anglais.

• Si le fait d'associer le périphérique Bluetooth et le système Soundbar a échoué, supprimez le précédent « [Samsung] HW-Jxxxx » identifié par le périphérique Bluetooth et faites-lui rechercher le système Soundbar à nouveau.

4. Lisez de la musique sur le périphérique connecté.

• Vous pouvez écouter de la musique lue sur le périphérique Bluetooth connecté via le système Soundbar.

• En mode BT, les fonctions Lecture/Pause/Suivant/Précédent ne sont pas disponibles. Cependant, ces fonctions sont disponibles dans les périphériques Bluetooth qui prennent en charge la fonctionnalité AVRCP. ● Si le code PIN de sécurité est demandé lors de la connexion d’un périphérique Bluetooth, entrez <0000>. ● Un seul périphérique Bluetooth peut être associé à la fois. ● La connexion Bluetooth sera terminée lorsque le Soundbar sera éteint. ● Le Soundbar peut ne pas effectuer la recherche ou la connexion Bluetooth correctement dans les cas suivants: - En présence d'un champ électrique puissant autour du système Soundbar. - Si plusieurs périphériques Bluetooth sont associés simultanément au système Soundbar. - Si le périphérique Bluetooth est éteint, mal positionné ou s'il connaît des dysfonctionnements. ● Notez que des appareils tels que des fours à micro-ondes, des adaptateurs LAN sans fil, des lampes fluorescentes et des fours à gaz pour chauffage des locaux utilisent la même plage de fréquences que le périphérique Bluetooth, ce qui peut provoquer des interférences électriques.25 FRA FONCTIONS ● Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz). ● Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV). ● Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Mains libres). ● Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner « [Samsung] HW-Jxxxx » parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode BT. - Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique Bluetooth. (Le périphérique Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois) ● Le Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique Bluetooth uniquement lorsque le Soundbar affiche BT READY. ● En mode TV SoundConnect, le Soundbar ne peut pas être apparié à un autre périphérique Bluetooth. POUR DÉCONNECTER LE PÉRIPHÉRIQUE BLUETOOTH DU

Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d'utilisation de ce périphérique. ● Le système Soundbar sera déconnecté. ● Lorsque le système Soundbar est déconnecté du périphérique Bluetooth, le système Soundbar affiche BT DISCONNECTED en façade. POUR DÉCONNECTER LE SYSTÈME SOUNDBAR DU

PÉRIPHÉRIQUE BLUETOOTH

Appuyez sur le bouton SOURCE de la télécommande ou sur le bouton sur le panneau supérieur de l’appareil pour passer du mode BT à un autre mode ou éteindre le Soundbar. ● Le périphérique Bluetooth attend un certain temps la réponse du système Soundbar avant de mettre fin à la connexion. (Le temps de déconnexion peut varier en fonction du périphérique Bluetooth.) ● En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique Bluetooth dépasse 10 m. ● Le système Soundbar s'éteint après 15 minutes en état Prêt. + À propos du Bluetooth Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques compatibles Bluetooth à l'aide d'une liaison sans fil courte distance. ● Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des conditions d'utilisation lorsque: - Une partie du corps de l’appareil est en contact avec le système de réception/transmission du périphérique Bluetooth ou du système Soundbar. - Il est soumis à des variations électriques provenant d'obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux. - Il est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences (exemple : équipements médicaux, fours à micro-ondes et réseaux LAN sans fil). ● Associer le système Soundbar et le périphérique Bluetooth tout en maintenant une faible distance. ● Plus la distance est grande entre l'Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue. ● Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement. ● La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion s’interrompt automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la qualité sonore soit détériorée par des obstacles (ex. : murs, portes). ● Cet appareil sans fil peut causer des interférences électriques lors de son fonctionnement.2726 FONCTIONS

UTILISATION DE L'APPLICATION

MULTIROOM L'application Samsung Multiroom vous permet de connecter la Soundbar à un smartphone, votre réseau et Internet. Une fois la Soundbar connectée à un smartphone sur lequel l'application Multiroom est installée, vous pouvez également connecter la Soundbar à plusieurs appareils Samsung Multiroom sans fil et diffuser du son via ces appareils.

+ Bases de communication Internet Routeur Sans Fil Périphérique Intelligent : Android ou iOS (Contrôle de l'application) Configuration requise :

1. Un routeur sans fil et un smartphone.

2. Le routeur sans fil doit être connecté à Internet.

3. Le périphérique intelligent doit être relié au routeur via une connexion Wi-Fi.

INSTALLATION DE L'APPLICATION SAMSUNG MULTIROOM

Pour utiliser la Soundbar avec l'application Samsung Multiroom, vous devez télécharger et installer l'application Samsung Multiroom sur votre smartphone. Vous pouvez la télécharger sur Google Play ou l'App Store. Une fois l'application Samsung Multiroom installée, vous pouvez écouter avec la Soundbar la musique stockée sur votre smartphone ou sur d'autres appareils connectés, fournie par d'autres fournisseurs de contenu ou diffusée par des stations de radio sur Internet. + Android ou iOS Téléchargez l'application Samsung Multiroom depuis l'application Google Play ou App Store de votre périphérique intelligent.

• Recherche de marché : Samsung Multiroom ou27 FRA FONCTIONS + Lancement de l'application Samsung Multiroom Pour lancer l'application Samsung Multiroom, appuyez sur l'icône de l'application Multiroom sur votre smartphone. CONNEXION DE LA SOUNDBAR À VOTRE RÉSEAU Sélectionnez ensuite l'application Samsung Multiroom sur votre périphérique intelligent. Suivez les directives sur l'écran de votre périphérique intelligent. Vous pouvez utiliser les fonctions suivantes avec l'application Samsung Multiroom. - Vous pouvez profiter des fichiers musicaux stockés sur votre téléphone mobile, de diverses sources musicales, et de la radio sur Internet. Musique sur le téléphone mobile Radio sur Internet Service musical [Samsung] HW-Jxxxx ● Utilisez le câble Cat 7(type *STP) pour la connexion.

• Câble blindé à paire torsadée2928 FONCTIONS

La fonction Network Standby On si la connexion sans fil a été correctement établie entre le périphérique intelligent et la Soundbar. Cette fonction active la Soundbar automatiquement lorsque le périphérique intelligent essaie de se connecter à la Soundbar via Bluetooth ou Wi-Fi. Si la Soundbar a été activée via une connexion Bluetooth, son mode d’entrée est automatiquement défini sur BT. Pour allumer la Soundbar à l'aide du Wi-Fi, l'application Samsung Multiroom doit être installée sur votre smartphone.

1. Connectez le périphérique intelligent à votre Soundbar.

2. Activez la fonction Network Standby On en appuyant sur le bouton ] situé sur la télécommande de la Soundbar

pendant plus de 5 secondes. Vous pouvez désactiver la fonction en appuyant à nouveau sur le bouton ] pendant plus de 5 secondes. ● Network Standby On est disponible uniquement si la Soundbar figure parmi les appareils appariés du smartphone. (le smartphone et la Soundbar doivent avoir été appariés au moins une fois.) ● La Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique intelligent uniquement lorsque la Soundbar affiche [BT READY] ou [WiFi READY]. ● Dans le mode TV SoundConnect, la Soundbar peut ne pas être associée à un périphérique intelligent. ● Si la fonction Network Standby On ne marche pas - La fonction Network Standby On est sur Off. Mettez-la sur ON. ● La connexion Wi-Fi à la Soundbar sera interrompue si son cordon d’alimentation est débranché ou si l’alimentation est coupée. Allumez la Soundbar et procédez à une nouvelle connexion.29 FRA FONCTIONS

Samsung peut proposer à l’avenir des mises à jour pour le micrologiciel du système de la Soundbar.Si une mise à jour est proposée, vous pouvez mettre le micrologiciel à jour en connectant un périphérique USB, contenant la mise à jour du micrologiciel, au port USB de votre Soundbar. Notez qu'en présence de plusieurs fichiers de mise à jour, vous devez simplement les charger sur le périphérique USB et les utiliser pour mettre à jour le micrologiciel l'un après l'autre.Veuillez visiter le site Web Samsung.com ou contacter le centre d’assistance téléphonique de Samsung pour recevoir de plus amples informations concernant le téléchargement des fichiers de mise à jour. + Procédure de mise à jour

1. Suivez les étapes ci-dessous pour télécharger le logiciel du produit :

Rendez-vous sur le site Web Samsung sur (samsung.com/sec) recherchez le nom du modèle - sélectionnez l’option de menu d’assistance client (le nom de l’option est sujet à modifications)

2. Sauvegardez le logiciel téléchargé sur une clé USB et sélectionnez « Extraire dans le nom de dossier » pour

dé-ziper le dossier.

3. Éteignez la Soundbar et connectez la clé USB contenant la mise à jour du logiciel au port USB.

4. Débranchez le cordon électrique, rebranchez-le, puis allumez la Soundbar.

5. Allumez la Soundbar. Dans les 3 minutes, UPDATE s’affiche et la mise à jour commence.

6. Une fois la mise à jour terminée, la Soundbar s’éteint et se rallume.3130

FONCTIONS + Si UPDATE n’est pas affiché

1. Éteignez la Soundbar, branchez le périphérique de stockage USB contenant les fichiers de mise à jour sur le port

2. Débranchez le cordon d’alimentation, puis branchez-le à nouveau et allumez l’appareil.

● Insérez un périphérique USB contenant la mise à jour du micrologiciel dans le port USB situé sur l’unité principale. ● La mise à jour du micrologiciel peut ne pas fonctionner correctement si les fichiers audio pris en charge par la barre audio dans le périphérique de stockage USB. ● Ne débranchez pas l’alimentation ni ne retirez pas le périphérique USB alors que les mises à jour sont en cours d’application. L’unité principale s’éteint automatiquement une fois que la mise à jour du micrologiciel est terminée. ● Une fois la mise à jour terminée, la configuration d'utilisateur est initialisée dans la Soundbar. Nous vous recommandons de noter vos réglages, vous pourrez ainsi aisément les réinitialiser après la mise à jour. Notez que la mise à jour du micrologiciel réinitialise également la connexion du caisson de graves. Si la connexion au caisson de graves n'est pas ré-établie automatiquement après la mise à jour, reportez-vous à la page 17. Si la mise à jour du logiciel échoue, vérifiez que la clé USB n’est pas défectueuse. ● Les utilisateurs de Mac OS doivent utiliser MS-DOS (FAT) comme format USB. ● Tout dépendant du fabricant, le USB pourrait ne pas être compatible.

MISE À JOUR AUTOMATIQUE

Même si la Soundbar est éteinte, elle recherche la dernière version logicielle et se met à jour automatiquement si elle est connectée à Internet. ● La Soundbar est configurée pour se mettre à jour automatiquement par défaut. ● Pour utiliser la fonction de mise à jour automatique, la Soundbar doit être connectée à Internet. ● La connexion Wi-Fi à la Soundbar sera interrompue si son cordon d’alimentation est débranché ou si l’alimentation est coupée. Si l'alimentation électrique est coupée, allumez la Soundbar et rebranchez-la.31 FRA TÉPANNAGE TÉPANNAGE Avant de contacter l'assistance, veuillez lire ce qui suit. L'ensemble ne s'allume pas.

• Le cordon d'alimentation est-il branché dans la prise? ¼ Branchez la fiche d'alimentation électrique dans la prise murale. La fonction ne s'active pas lorsque vous appuyez sur le bouton correspondant.

• L'air est-il chargé en électricité statique? ¼ Débranchez la fiche d'alimentation électrique et rebranchez-la. Aucun son n'est émis.

• La fonction Silencieux est-elle activée?

• Le volume est-il réglé au minimum? ¼ Appuyez sur le bouton (Silencieux) pour annuler la fonction. ¼ Permet de régler le Volume. La télécommande ne fonctionne pas.

• Les piles sont-elles usées?

• La distance entre la télécommande et l'unité principale est-elle trop importante ? ¼ Remplacez-les. ¼ Rapprochez-vous de l’appareil. La fonction TV SoundConnect (appariement du téléviseur) a échoué.

• Votre téléviseur prend-il en charge TV SoundConnect?

• La version du micrologiciel du téléviseur est-elle la plus récente?

• Une erreur s’est-elle produite lors de la connexion? ¼ TV SoundConnect est pris en charge par certains téléviseurs Samsung commercialisés après 2012. Vérifiez si votre téléviseur prend en charge TV SoundConnect. ¼ Mettez votre téléviseur à jour avec la version du micrologiciel la plus récente. ¼ Contactez le centre d'appels Samsung. ¼ Réinitialisez TV SoundConnect et connectez-le à nouveau. Pour réinitialiser la connexion TV SoundConnect, appuyez sur la touche

maintenez-la enfoncée pendant 5 secondes. La LED rouge sur le caisson de graves clignote et le caisson de graves ne produit aucun son.

• Votre caisson de graves peut ne pas être connecté au corps principal de l'appareil. ¼ Essayez de reconnecter votre caisson de graves. (Reportez-vous en page 17) Le caisson de graves bourdonne et vibre sensiblement.

• Essayez d'ajuster les vibrations de votre caisson de graves. ¼ Appuyez sur le bouton WOOFER de votre télécommande pour ajuster sa valeur (entre -12, -6 ~ +6). Tépannage3332 ANNEXE SPÉCIFICATIONS

Poids Unité principale 4,0 kg Caisson de basses (PS-WJ7500R / PS-WJ7501R) 6,8 kg Dimensions (L x H x P) Unité principale 1230,0 x 47,5 x 170,0 mm Caisson de basses (PS-WJ7500R / PS-WJ7501R) 452,0 x 335,0 x 154,0 mm Plage de températures en fonctionnement de +5 à +35 °C Plage d'humidité en fonctionnement de 10 à 75 % AMPLIFICATEUR Puissance de sortie nominale Unité principale 20W x 8, 8 OHM, THD≦10% Caisson de basses (PS-WJ7500R / PS-WJ7501R)

160W, 3 OHM, THD≦10%

• La conception, les spécifications et l'écran de l'application sont soumis à modification sans avis préalable.

• Caractéristiques nominales - Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis. - Le poids et les dimensions sont approximatifs. - Pour l’alimentation et la consommation d’énergie, reportez-vous à l'étiquette apposée sur l'appareil. a Attention : le produit redémarre automatiquement si vous activez/désactivez le Wi-Fi/Ethernet. Consommation globale d’énergie en veille (W) (Tous les ports du réseau sont en état activé “ON”) 2,7W Wi-Fi/Ethernet Méthode de désactivation du port Appuyez sur le bouton Wi-Fi SETUP sur le produit pendant 30 secondes pour activer/désactiver le Wi-Fi/Ethernet. Bluetooth Méthode de désactivation du port Appuyez sur le bouton SPK ADD sur le produit pendant 30 secondes pour activer/désactiver le Bluetooth. a Avis de licence libre - Pour obtenir plus d’informations sur les sources libres utilisées dans ce produit, veuillez visiter notre site Web : http://opensource.samsung.com a Licence - Le logiciel Spotify Software fait l'objet de licences tierces trouvées ici : www.spotify.com/connect/third-party-licenses. - Pour en savoir plus sur Spotify Connect, veuillez consulter le site Web www.spotify.com/connect annexe33 FRA ANNEXE LICENCE Manufactured under licence from Dolby Laboratories. Dolby, Dolby Audio and the double-D symbol are trademarks of Dolby Laboratories. Pour les brevets DTS, consultez le site http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS, le symbole, & DTS et le symbole qui lui est associé sont des marques déposées, et DTS 2.0 Channel est une marque déposée de DTS, Inc. © DTS, Inc. Tous droits réservés. Les termes HDMI et HDMI High-Definition Multimedia Interface, et le logo HDMI sont des marques de commerce ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays. Modèles sans fil (avec plage de fréquence de 5,15 GHz à 5,35 GHz) Par la présente, Samsung Electronics déclare que cet équipement est conforme aux exigences principales et autres dispositions relatives à la Directive 1999/5/EC. La déclaration de conformité originale se trouve sur le site http://www.samsung.com, allez sur Assistance > Recherche assistance produit et saisissez le nom du modèle. Cet appareil peut être utilisé dans tous les pays de l'Union Européenne. Cet appareil ne peut être utilisé qu'en intérieur. Modèles sans fil (sans plage de fréquence de 5,15 GHz à 5,35 GHz) Par la présente, Samsung Electronics déclare que cet équipement est conforme aux exigences principales et autres dispositions relatives à la Directive 1999/5/EC. La déclaration de conformité originale se trouve sur le site http://www.samsung.com, allez sur Assistance > Recherche assistance produit et saisissez le nom du modèle. Cet appareil peut être utilisé dans tous les pays de l'Union Européenne.Comment contacter Samsung dans le monde Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung. [Elimination des batteries de ce produit] (Applicable aux pays disposant de systèmes de collecte séparés) Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement. Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries. Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques & électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. © 2016 Samsung Electronics Co., Ltd. Tous droits réservés. Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l'appareil (par ex. la réglementation REACH), rendez-vous sur : samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html Country Contact Centre
