NAVODILA ZA UPORABO HWJ7500R SAMSUNG

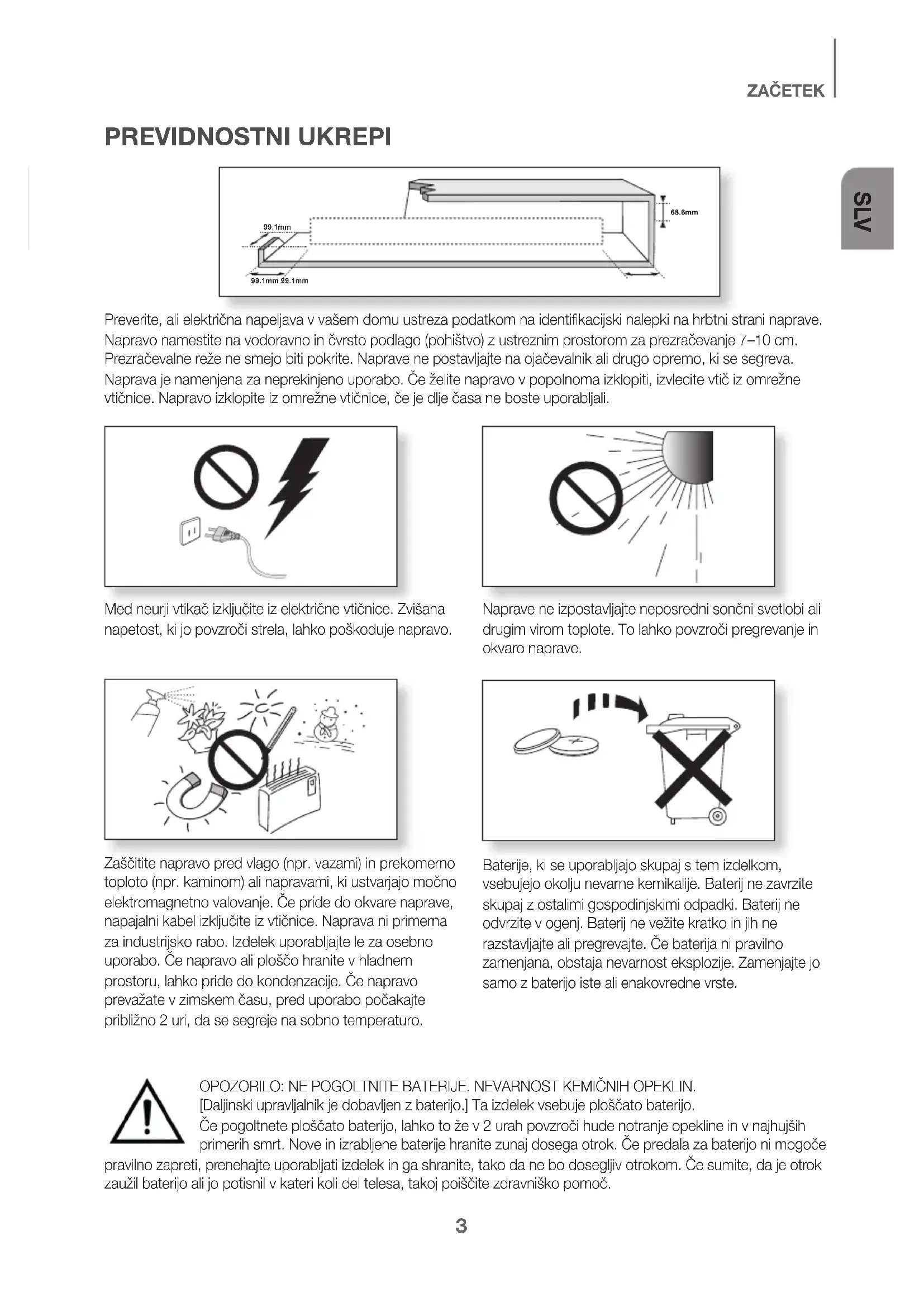

• Če želite napravo izključiti iz električnega omrežja, izvlecite vtikač, katerega napajalni kabel naj bo prosto dostopen, iz vtičnice.POZOR

99.1mm Preverite, ali električna napeljava v vašem domu ustreza podatkom na identifikacijski nalepki na hrbtni strani naprave. Napravo namestite na vodoravno in čvrsto podlago (pohištvo) z ustreznim prostorom za prezračevanje 7–10 cm. Prezračevalne reže ne smejo biti pokrite. Naprave ne postavljajte na ojačevalnik ali drugo opremo, ki se segreva. Naprava je namenjena za neprekinjeno uporabo. Če želite napravo v popolnoma izklopiti, izvlecite vtič iz omrežne vtičnice. Napravo izklopite iz omrežne vtičnice, če je dlje časa ne boste uporabljali. Med neurji vtikač izključite iz električne vtičnice. Zvišana napetost, ki jo povzroči strela, lahko poškoduje napravo. Zaščitite napravo pred vlago (npr. vazami) in prekomerno toploto (npr. kaminom) ali napravami, ki ustvarjajo močno elektromagnetno valovanje. Če pride do okvare naprave, napajalni kabel izključite iz vtičnice. Naprava ni primerna za industrijsko rabo. Izdelek uporabljajte le za osebno uporabo. Če napravo ali ploščo hranite v hladnem prostoru, lahko pride do kondenzacije. Če napravo prevažate v zimskem času, pred uporabo počakajte približno 2 uri, da se segreje na sobno temperaturo. Naprave ne izpostavljajte neposredni sončni svetlobi ali drugim virom toplote. To lahko povzroči pregrevanje in okvaro naprave. Baterije, ki se uporabljajo skupaj s tem izdelkom, vsebujejo okolju nevarne kemikalije. Baterij ne zavrzite skupaj z ostalimi gospodinjskimi odpadki. Baterij ne odvrzite v ogenj. Baterij ne vežite kratko in jih ne razstavljajte ali pregrevajte. Če baterija ni pravilno zamenjana, obstaja nevarnost eksplozije. Zamenjajte jo samo z baterijo iste ali enakovredne vrste. OPOZORILO: NE POGOLTNITE BATERIJE. NEVARNOST KEMIČNIH OPEKLIN. [Daljinski upravljalnik je dobavljen z baterijo.] Ta izdelek vsebuje ploščato baterijo. Če pogoltnete ploščato baterijo, lahko to že v 2 urah povzroči hude notranje opekline in v najhujših primerih smrt. Nove in izrabljene baterije hranite zunaj dosega otrok. Če predala za baterijo ni mogoče pravilno zapreti, prenehajte uporabljati izdelek in ga shranite, tako da ne bo dosegljiv otrokom. Če sumite, da je otrok zaužil baterijo ali jo potisnil v kateri koli del telesa, takoj poiščite zdravniško pomoč.54 ZAČETEK 2 ZAČETEK 2 Varnostni podatki 5 Kaj vključuje 6 OPIS 6 Zgornja/Sprednja plošča 7 Hrbtna/Spodnja plošča 8 Daljinski upravljalnik 10 NAMESTITEV 10 Namestitev zvočnika Soundbar 10 Namestitev stenskega nosilca 14 Postavitev zvočnika Soundbar na stojalo za televizor 16 Namestitev zvočnika Soundbar kot samostoječe enote 16 Sestavljanje žične objemke 17 PRIKLJUČKI 17 Priključitev nizkotonskega zvočnika 19 Priključitev na televizor 19 TV SoundConnect 20 Priključitev na televizor s kablom HDMI (Digitalnim) 20 Povezava s televizorjem z digitalnim optičnim kablom 21 Povezovanje z zunanjimi napravami 21 Kabel HDMI 22 Optični ali analogni kabel za zvok 23 FUNKCIJE 23 Vhodni način 24 Bluetooth 26 Uporaba aplikacije Multiroom 28 Uporaba funkcije Network Standby On 29 Posodobitev programske opreme

31 ODPRAVLJANJE TEŽAV

31 Odpravljanje težav 32 DODATEK 32 Tehnične lastnosti VSEBINA ● Slike in ilustracije v tem uporabniškem priročniku so samo informativne in se lahko razlikujejo od dejanskega videza izdelka. ● V naslednjih primerih vam lahko zaračunamo administrativne stroške: (a) če na dom pokličete serviserja in se izkaže, da izdelek ni pokvarjen (kar pomeni, da niste prebrali tega uporabniškega priročnika); (b) če napravo prinesete na servis in se izkaže, da ni pokvarjena (kar pomeni, da niste prebrali tega uporabniškega priročnika). ● O znesku administrativnih stroškov vas bomo obvestili pred začetkom dela na izdelku oz. pred obiskom na domu.5 SLV ZAČETEK

PREDEN ZAČNETE Z BRANJEM UPORABNIŠKEGA PRIROČNIKA Pred branjem uporabniškega priročnika se seznanite z naslednjimi izrazi. + Ikone, ki so uporabljene v priročniku Ikona Izraz RazlagaPozorOznačuje primer, ko funkcija ne deluje ali so bile nastavitve preklicane.OpombaOznačuje nasvete in navodila, ki vam pomagajo pri uporabi funkcij.Preverite, ali ste prejeli spodaj navedeno dodatno opremo.Daljinski upravljalnik / Litijeva baterija (3V: CR2032)Napajalni Kabel : 2xNapetostni pretvornik AC/DCŽična objemka Stenski nosilec Vijak držala 1 : 4xVijak držala 2 : 4x Montažni nosilec Noga nosilca : 3x ● Pripomočki se lahko na videz nekoliko razlikujejo od zgoraj prikazanih.76 OPIS

ZGORNJA/SPREDNJA PLOŠČA

Gumb (Za vklop/izklop) Vklopi in izklopi Soundbar. VOL. - / + Upravlja stopnjo glasnosti. Na zaslonu na čelni plošči se prikaže numerična vrednost glasnosti. Prikaz Prikaže trenutni način. Gumb (Vir) Izbiranje med vhodi D.IN, AUX, HDMI, BT in TV. ● Ko je enota vklopljena ter pritisnete gumb in ga držite dlje kot 3 sekunde, bo gumb deloval kot gumb (Izklop zvoka). Za preklic nastavitve gumba (Izklop zvoka) ponovno pritisnite in zadržite gumb za več kot 3 sekunde. ● Za čiščenje naprave izklopite napajalni kabel iz omrežne vtičnice in izdelek obrišite z mehko, suho krpo. Ker je aluminij pozitiven elektrostatični material, lahko pride do razelektritve. ● Ko priklopite napajalni kabel, bo tipka za vklop začela delovati v 4 do 6 sekundah. ● Ko boste vklopili enoto, se bo zvok začel oddajati s 4-5-sekundnim zamikom. ● Če želite poslušati samo zvok z zapisa Soundbar, morate izključiti zvočnike televizorja v meniju za avdio nastavitev vašega TV-ja. Za več informacij glejte uporabniški priročnik, ki je bil priložen vašemu televizorju. opis7 SLV OPIS

HRBTNA/SPODNJA PLOŠČA

AUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC)SERVICESPK ADDWi-Fi SETUPDC 24VSPK ADDWi-Fi SETUPDC 24VSERVICE DC 24V (Napajalni vhod) Priključek napajalnika priključite v vhod za električno napajanje in nato vtikač napajalnika v stensko vtičnico. SPK ADD Da bi zvočnik Soundbar povezali s Samsungovim zvezdiščem (kupljeno ločeno) ali z omrežjem, pritisnite gumb. (Potrebujete pametno napravo in Samsungovo aplikacijo Multiroom. Oglejte si stran 26.) Wi-Fi SETUP Ta gumb pritisnite, če želite zvočnik Soundbar povezati prek brezžičnega omrežja. (Potrebujete pametno napravo in Samsungovo aplikacijo Multiroom. Oglejte si stran 26.) SERVICE Za nadgradnjo programske opreme izdelka prek vrat USB. OPTICAL IN (D.IN) Povežite na digitalni (optični) izhod zunanje naprave. HDMI OUT (TV-ARC) Prek HDMI-kabla istočasno oddaja digitalni video in avdio signal. HDMI IN Sočasno sprejema digitalni video in avdio signal z uporabo kabla HDMI. Uporabite pri povezavi podprte zunanje naprave. AUX IN Ta vhod povežite z analognim izhodom zunanje naprave. LAN Z njim se lahko povežete v omrežje prek kabla LAN. OZNAKA ● Ko želite izključiti napajalni kabel napajalnika iz stenske vtičnice, primite za vtikač. Ne vlecite kabla. ● Te naprave in drugih delov ne priključite v električno vtičnico, dokler niste vseh naprav povezali med seboj. ● Napetostni pretvornik AC/DC postavite ravno na mizo ali tla. Če napetostni pretvornik AC/DC postavite tako, da je z napajalnim kablom obrnjen navzgor, lahko voda ali drugi predmeti vstopijo v pretvornik in povzročijo njegovo nepravilno delovanje.98 OPIS DALJINSKI UPRAVLJALNIK Anynet+ Pritisnite gumb Anynet+, da vklopite ali izklopite funkcijo Anynet+. (Privzeto: Auto Power Link OFF, ON - ANYNET+ / OFF - POWER LINK ali OFF - ANYNET+ / ON - POWER LINK). Funkcija Anynet+ omogoča upravljanje zvočnika Soundbar z daljinskim upravljalnikom Samsungovega televizorja, združljivega s funkcijo Anynet+. Zvočnik Soundbar in televizor morata biti povezana s HDMI-kablom.

• Auto Power Link Sinhronizira zvočnik Soundbar s povezanim optičnim virom prek optičnega priključka, tako da se samodejno vklopi, ko vklopite televizor. (Glejte stran 21.) Funkcija Auto Power Link je na voljo samo v načinu D.IN. Funkcijo Wi-Fi SETUP lahko vklopite tudi tako, da na daljinskem upravljalniku pritisnete gumb Anynet+ in ga držite več kot 7 sekund. Ponovi Funkcija Repeat je na voljo samo pri predvajanju glasbe na telefonu ali DMS-ju v aplikaciji Samsung Multiroom. OFF - REPEAT : Preklic ponovnega predvajanja. TRACK - REPEAT : Ponavljanje predvajanja posnetka. ALL - REPEAT : Ponavljanje predvajanja vseh posnetkov. Izklop zvoka S tem gumbom lahko popolnoma utišate zvok z enim samim pritiskom. Ponovno pritisnite gumb, ko želite vklopiti zvok na prejšnji stopnji glasnosti. SOURCE Pritisnite, da bi izbrali vir, povezan z zvočnikom Soundbar. Preskok Naprej Če je v napravi USB, iz katere predvajate, več kot ena datoteka, se ob pritisku na gumb ] izbere naslednja datoteka. SOUND CONTROL Izberite TREBLE, BASS ali AUDIO SYNC. Nato z gumboma

nastavite TREBLE ali BASS tone v območju od -3 ~ +3. Pritisnite in zadržite gumb SOUND CONTROL za približno 5 sekund, da prilagodite zvok za vsak frekvenčni pas. Izberete lahko 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz in 10 KHz. Za vsako možnost lahko izberete nastavitev med -6 ~ +6. Če je Soundbar povezan z digitalnim televizorjem in video ni usklajen z zvokom, pritisnite gumb SOUND CONTROL, da zvok uskladite z videom. Čas zakasnitve zvoka lahko z gumboma [, ] nastavite med 0 ms ~ 300 ms. V načinih TV in BT funkcija Audio Sync morda ni na voljo. ● Upravljajte televizor z njegovim daljinskim upravljalnikom.9 SLV OPIS STREAMING MUSIC Če želite poslušati internetno radijsko postajo, pritisnite gumb STREAMING MUSIC. Vsakič, ko pritisnete ta gumb, bo zvočnik Soundbar preklopil na naslednjo privzeto postajo ter tako preklapljal med 3 privzetimi postajami. Če želite uporabljati funkcijo STREAMING MUSIC, mora biti zvočnik Soundbar povezan z internetom. (Glejte stran 28) DRC (Dynamic Range Control) * Omogoča uporabo upravljanja dinamičnega razpona za zvok oblike Dolby Digital. Pritisnite in držite gumb STREAMING MUSIC, nato pa funkcijo DRC (Upravljanje dinamičnega razpona) preklopite na ON oziroma OFF. WOOFER Pritisnite gumb WOOFER . Nato z gumboma [ in ] nastavite visoke oziroma nizke tone v razponu -12, od -6 ~ +6. Funkcijo SPK ADD zvočnika Soundbar lahko vklopite tudi tako, da na daljinskem upravljalniku pritisnete gumb WOOFER in ga držite več kot 5 sekund. SOUND Prostorski zvok zvoku doda občutek globine in prostornosti. Če gumb SOUND pritisnete večkrat, se pomikate skozi nastavitve Prostorski zvok: ON - SURROUND SOUND, OFF - SURROUND SOUND Glasnost Prilagodite glasnost enote. Za vklop/izklop Vklopi in izklopi Soundbar. SOUND EFFECT Izbirate lahko med šestimi načini predvajanja zvoka – STANDARD (Izvorni Zvok), MUSIC, CLEAR VOICE, SPORTS, MOVIE, in NIGHT MODE – odvisno od vrste vsebine, ki jo predvajate. Če želite uživati v izvirnem zvoku, izberite način STANDARD. Predvajanje/Premor Z gumbom p začasno zaustavite predvajanje datoteke. Za predvajanje izbrane datoteke pritisnite gumb p. Preskok Nazaj Če je v napravi, iz katere predvajate, več kot ena datoteka, se ob pritisku na gumb [ izbere prejšnja datoteka.

pokrov baterije daljinskega upravljalnika v levo, da pokrov odstranite, kot je prikazano na zgornji sliki.

zasukajte pokrov baterije daljinskega upravljalnika v desno, kolikor daleč gre, da ga pritrdite.1110 NAMESTITEV

+ Previdnostni ukrepi ● Namestite ga lahko samo na navpično steno. ● Ne namestite ga v prostoru z visoko temperaturo ali vlažnostjo oziroma na zid, ki nima ustrezne nosilnosti za težo naprave. ● Preverite trdnost zidu. Če zid ni dovolj trden, da bi podpiral enoto, ga ojačajte ali enoto namestite na drugi zid, ki lahko podpira težo enote. ● Kupite in uporabite pritrdilne ali sidrne vijake, primerne za vašo vrsto zidu (mavčna plošča, železna plošča, les itn.). Če je mogoče, v zidne vložke pritrdite podporne vijake. ● Kupite vijake za zidno montažo, primerne za vrsto in debelino zidu, na katerega boste pritrdili Soundbar. - Premer : M5 - Dolžina: priporočena 35 mm ali daljša. ● Kable zunanjih naprav priključite v napravo, preden jo namestite na steno. ● Pred namestitvijo izključite in izklopite napravo. V nasprotnem primeru lahko pride do električnega udara. Preverite, ali ste prejeli spodaj navedeno dodatno opremo. Vijak držala 1 : 4x Vijak držala 2 : 4x Stenski nosilec Montažni nosilec NAMESTITEV11 SLV NAMESTITEV AUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC) 5V 0.5A SPK ADDWi-Fi SETUPDC 24V SERVICESPK ADDWi-Fi SETUPDC 24VAUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC)

2. Če so Noga nosilca (3x) in Podpora nosilca (2x) nameščeni, jih odstranite.

3. Vijak držala 1 (4x) in Vijak držala 2 (za pritrditev glavne enote) (4x) močno pričvrstite v luknje zvočnika Soundbar,

kot je prikazano na skici.1312 NAMESTITEV Zid

6. Namestite Montažni nosilec (za namestitev na zid), da združite Stenski nosilec z zvočnikom Soundbar.

3. Odstranite Podpornik za držalo (2x) z nosilca zvočnika Soundbar, kot je prikazano na sliki.

4. Poravnajte sredino zvočnika Soundbar s sredino stojala televizorja in ga potisnite na stojalo, kolikor gre, kot je

prikazano na sliki. Pazite, da ne prevrnete televizorja. ● Na glavno enoto ne odlagajte težkih predmetov in ne stopajte nanjo.1716 NAMESTITEV NAMESTITEV ZVOČNIKA SOUNDBAR KOT SAMOSTOJEČE ENOTE

1. Zvočnik Soundbar poravnajte s ploskim delom na sprednji strani televizorja.

ID za povezavo globokotonskega zvočnika je tovarniško prednastavljen, glavna enota in globokotonski zvočnik se morata samodejno (brezžično) povezati, ko ju vklopite.

• Ko je globokotonski zvočnik v celoti povezan, kazalnik LED povezave na zvočniku preneha utripati in začne neprekinjeno svetiti.

ROČNO VZPOSTAVLJANJE POVEZAVE Z NIZKOTONSKIM

ZVOČNIKOM Če modra lučka LED ne preneha utripati, ko vklopite glavno enoto in globokotonski zvočnik, po spodnjih navodilih nastavite ID. ● Pomembno: Preden začnete, v upravljalnik vstavite baterijo. Za navodila preberite stran 9. POWER Napajalna kabla glavne enote in nizkotonskega zvočnika vključite v električno vtičnico za izmenični tok.

2. Na zadnji strani nizkotonskega zvočnika z majhnim koničastim predmetom pritisnite in držite gumb

ID SET sekunde.• Indikator STANDBY ugasne in indikator LINK (modra lučka LED) hitro utripa.

3. Ko je glavna enota izklopljena (v načinu STANDBY), za 5 sekund pritisnite gumb (Izklop zvoka) na daljinskem

4. Na zaslonu zvočnika Soundbar se prikaže sporočilo ID SET.

5. Za dokončanje povezave vklopite glavno enoto, medtem ko utripa modra lučka LED na nizkotonskem zvočniku.

• Povezava med glavno enoto in nizkotonskim zvočnikom bi morala biti vzpostavljena.
• Kazalnik povezave (modra lučka LED) na globokotonskem zvočniku mora neprekinjeno svetiti in ne utripati.

• Če kazalnik povezave ni modre barve, postopek povezave ni uspel. Izklopite glavno enoto in začnite znova z 2. korakom.
• Zvok brezžičnega nizkotonskega zvočnika bo boljši, če izberete zvočni učinek. (Glejte 9 stran.) priključki1918 PRIKLJUČKI ● Pred premikanjem ali nameščanjem izdelka izklopite napajanje in napajalni kabel izključite iz električne vtičnice. ● Če je glavna enota izklopljena, bo brezžični globokotonski zvočnik v stanju pripravljenosti, lučka STNDBY na sprednjem delu pa bo utripala rdeče. (Ni modre lučke LED.) ● Če v bližini zvočnika Soundbar uporabljate drugo napravo, ki deluje na isti frekvenci (2,4 GHz), bodo v predvajanem zvoku morda motnje. ● Domet radijskih valov je približno 10 m in je odvisen od okolja, v katerem napravo uporabljate. Če je med glavno enoto in brezžičnim sprejemnim modulom zid iz armiranega betona ali kovinski zid, sistem morda ne bo deloval, ker radijski valovi ne potujejo skozi kovine. ● Če glavna enota ne vzpostavi brezžične povezave, izvedite korake od 1 do 5 s prejšnje strani, da ponovno vzpostavite povezavo med glavno enoto in brezžičnim nizkotonskim zvočnikom. ● Brezžični nizkotonski zvočnik ima vgrajeno brezžično sprejemno anteno. Naprave ne izpostavljajte vodi in vlagi. ● Predvajani zvok bo najbolj kakovosten, če umaknete vse ovire v bližini brezžičnega nizkotonskega zvočnika. STANJE LUČKE LED NA GLOBOTONSKEM ZVOČNIKU LED Stanje Opis Rešitev Rdeča Sveti Stanje pripravljenosti (glavna enota zvočnika Soundbar izklopljena) Preverite napajanje glavne enote zvočnika Soundbar Povezava ni uspela Znova povežite (oglejte si navodila o ročnem povezovanju v uporabniškem priročniku) Modra Sveti Povezava je uspela (normalno delovanje)

Utripa Stanje pripravljenosti (glavna enota zvočnika Soundbar izklopljena) Preverite napajanje glavne enote zvočnika Soundbar Povezava ni uspela Znova povežite (oglejte si navodila o ročnem povezovanju v uporabniškem priročniku) Rdeča in modra Utripa Napaka Obrnite se na servisni center.19 SLV PRIKLJUČKI

PRIKLJUČITEV NA TELEVIZOR

● Pomembno: Preden začnete, v upravljalnik vstavite baterijo. Za navodila preberite stran 9. TV SOUNDCONNECT Zvok iz televizorja lahko poslušate prek zvočnika Soundbar, povezanega s Samsungovim televizorjem, ki podpira funkcijo TV SoundConnect.Povezovanje1. Vklopite televizor in zvočnik Soundbar.

2. Pritisnite gumb na zgodnji plošči glavne enote ali gumb SOURCE na daljinskem upravljalniku in izberite način

3. Na televizorju se bo prikazalo sporočilo z vprašanjem, ali želite omogočiti funkcijo TV SoundConnect.

4. Izberite <Da>, da zaključite povezovanje televizorja in zvočnika Soundbar prek daljinskega upravljalnika.

● Če je postopek povezovanja TV SoundConnect neuspešen, pojdite v meni Zvok televizorja, izberite Dodaj novo napravo in Dodaj novo napravo nastavite na VKLOP. Nato poskusite znova. ● Če način zvočnika Soundbar preklopite iz TV na drugi način, se funkcija TV SoundConnect samodejno prekine. ● Če želite povezati zvočnik Soundbar z drugim televizorjem, morate najprej prekiniti obstoječo povezavo. ● Za prekinitev obstoječe povezave pridržite gumb na daljinskem upravljalniku 5 sekund ali prestavite v drug način. Za povezovanje z drugim televizorjem sledite navodilom v korakih od 1 do 4 zgoraj. ● Funkcijo TV SoundConnect (SoundShare) podpirajo nekateri Samsungovi televizorji, izdani po letu 2012. Najprej preverite, ali televizor podpira funkcijo TV SoundConnect (SoundShare). (Podrobnosti najdete v priročniku televizorja.) ● Če je vaš Samsungov televizor izdan pred letom 2014, preverite nastavitveni meni SoundShare. ● Če je razdalja med televizorjem in zvočnikom Soundbar večja od 10 m, povezava morda ne bo stabilna ali pa se bo zvok prekinjal. Če se to zgodi, premaknite televizor ali zvočnik Soundbar tako, da bosta znotraj območja delovanja, in nato znova vzpostavite povezavo TV SoundConnect. ● Delovni razpon funkcije TV SoundConnect: - Priporočeni razpon združevanja: Največ 2 m - Priporočeno območje delovanja: Največ 10 m ● Z gumbi Predvajanje/pavza, Naprej in Nazaj na zvočniku Soundbar ali njegovim daljinskim upravljalnikom ni mogoče upravljati televizorja.2120 PRIKLJUČKI PRIKLJUČITEV NA TELEVIZOR S KABLOM HDMI (DIGITALNIM) SERVICESPK ADDWi-Fi SETUPDC 24VAUX IN

LAN HDMI IN OPTICAL IN

HDMI OUT (TV-ARC) HDMI IN HDMI OUT (TV-ARC) Kabel HDMI (ni priložen)

1. Priključite kabel HDMI (ni priložen) iz izhodnega priključka HDMI OUT (TV-ARC) na zadnji strani izdelka na vhodni

piključek HDMI IN vašega televizorja.

2. Pritisnite gumb na zgodnji plošči glavne enote ali gumb SOURCE na daljinskem upravljalniku in izberite način

1. Vhod OPTICAL IN (zvok) na zvočniku Soundbar povežite z izhodom OPTICAL OUT na televizorju.

2. Pritisnite gumb na zgodnji plošči glavne enote ali gumb SOURCE na daljinskem upravljalniku in izberite način

D.IN.21 SLV PRIKLJUČKI + Auto Power Link Če glavno enoto povežete s televizorjem z digitalnim optičnim kablom, VKLJUČITE funkcijo za samodejni vklop, da se bo zvočnik Soundbar samodejno vklopil ob vklopu televizorja.AUTO POWER LINK PrikazVKLOPIOFF - ANYNET+ / ON - POWER LINKIZKLOPION - ANYNET+ / OFF - POWER LINK1. Zvočnik Soundbar in televizor povežite z optičnim kablom (ni priložen).

2. Pritisnite gumb na zgodnji plošči glavne enote ali gumb SOURCE na daljinskem upravljalniku in izberite način

NAPRAVAMI KABEL HDMI HDMI je standardni digitalni vmesnik za povezavo z napravami, kot so televizor, projektor, DVD-predvajalnik, predvajalnik plošč Blu-ray, satelitski digitalni sprejemnik itd. Ker HDMI prenaša digitalni signal najvišje kakovosti, lahko uživate v čudoviti sliki in zvoku, kot sta bila izvirno posneta. Digitalne NapraveSERVICESPK ADDWi-Fi SETUPDC 24VAUX IN

LAN HDMI IN OPTICAL IN

HDMI OUT (TV-ARC) HDMI OUT HDMI INKabel HDMI (ni priložen)

1. Priključite kabel HDMI (ni priložen) iz vhodnega priključka HDMI IN na zadnji strani izdelka na izhodni priključek

HDMI OUT na digitalni napravi.

2. Pritisnite gumb na zgodnji plošči glavne enote ali gumb SOURCE na daljinskem upravljalniku in izberite način

2. Pritisnite gumb na zgodnji plošči glavne enote ali gumb SOURCE na daljinskem upravljalniku in izberite način

AUX. + Optični Kabel

2. Pritisnite gumb na zgodnji plošči glavne enote ali gumb SOURCE na daljinskem upravljalniku in izberite način

Naprava se samodejno izklopi v naslednjih okoliščinah: ● Način D.IN/HDMI/BT/TV - Če 15 minut ni zvočnega signala. ● Način AUX - Če kabel AUX ni priključen 15 minut. - Če 8 ur ne pritisnete nobene TIPKE, ko je priključen kabel AUX. (Funkcijo Auto Power Down lahko izklopite samo v tem primeru.) Če želite funkcijo Auto Power Down izklopiti, ko ste v načinu AUX, pritisnite in za 5 sekund pridržite gumb

BLUETOOTH Preverite, ali naprava Bluetooth podpira funkcijo stereo slušalk, združljivih s povezavo Bluetooth. Naprave Bluetooth Povezovanje

1. Pritisnite gumb na zgodnji plošči glavne enote ali gumb SOURCE na daljinskem upravljalniku in izberite način

• Na sprednjem zaslonu zvočnika Soundbar se prikaže BT READY. 2. Izberite meni Bluetooth na napravi Bluetooth, ki jo želite povezati. (Glejte uporabniški priročnik naprave Bluetooth.)

3. S seznama izberite "[Samsung] HW-Jxxxx".

• Ime naprave je lahko prikazano samo v angleščini. Če ime ni v angleščini, bo prikazan podčrtaj " _ ".

• Prek sistema Soundbar lahko poslušate glasbo, ki se predvaja na povezani napravi Bluetooth.

• V načinu BT funkcije Predvajanje/Premor/Naprej/Nazaj niso na voljo. Te funkcije so na voljo samo na napravah Bluetooth, ki podpirajo AVRCP. ● Če boste pri povezovanju naprave Bluetooth pozvani, da vnesete PIN-kodo, vnesite <0000>. ● Povezavo lahko hkrati vzpostavite s samo eno napravo Bluetooth. ● Povezava Bluetooth se bo prekinila, ko boste izklopili zvočnik Soundbar. ● Zvočnik Soundbar v naslednjih okoliščinah morda ne bo pravilno poiskal naprav Bluetooth ali se povezal z njimi: - Če je v bližini naprave Soundbar močno električno polje; - Če se več naprav Bluetooth hkrati seznanja z napravo Soundbar. - Če je naprava Bluetooth izklopljena, ni nameščena ali je pokvarjena. ● Upoštevajte, da naprave, kot so mikrovalovne pečice, brezžični pretvorniki LAN, fluorescentne luči in plinski štedilniki uporabljajo enak frekvenčni obseg kot naprava Bluetooth, zaradi česar lahko pride do električnih motenj.25 SLV FUNKCIJE ● Zvočnik Soundbar podpira podatke SBC (44,1 kHz, 48 kHz). ● Povezavo lahko vzpostavite samo z napravo Bluetooth, ki podpira funkcijo A2DP (AV). ● Zvočnika Soundbar ne morete povezati z napravo Bluetooth, ki podpira samo funkcijo HF (prostoročno). ● Ko povežete zvočnik Soundbar z napravo Bluetooth, boste z izbiro "[Samsung] HW-Jxxxx" med prikazanimi napravami te naprave samodejno preklopili zvočnik Soundbar v način BT. - Funkcija je na voljo samo, če je zvočnik Soundbar naveden na seznamu združenih naprav naprave Bluetooth. (Naprava Bluetooth in zvočnik Soundbar morata biti pred tem najmanj enkrat povezana.) ● Zvočnik Soundbar se bo prikazal na seznamu najdenih naprav naprave Bluetooth samo, če bo na nadzorni plošči zvočnika Soundbar prikazano BT READY. ● V načinu TV SoundConnect zvočnika Soundbar ni mogoče združiti z drugo napravo Bluetooth.

NAPRAVO BLUETOOTH Pritisnite gumb SOURCE na daljinskem upravljalniku ali gumb na čelni plošči izdelka, da preklopite iz načina BT v drugi način ali izključite zvočnik Soundbar. ● Povezana naprava Bluetooth nekaj časa čaka na odziv naprave Soundbar, nato pa prekine povezavo. (Čas za prekinitev povezave je odvisen od naprave Bluetooth.) ● V načinu povezave Bluetooth bo povezava Bluetooth prekinjena, če bo razdalja med enoto Soundbar in napravo Bluetooth večja od 10 m. ● Naprava Soundbar se po 15 minutah mirovanja samodejno izklopi. + Več o povezavi Bluetooth Bluetooth je nova tehnologija, ki napravam, združljivim s funkcijo Bluetooth, omogoča, da se medsebojno povezujejo s brezžično povezavo kratkega dosega. ● Naprava Bluetooth lahko zaradi načina uporabe povzroči šum ali napake v delovanju, če: - Je del ohišja v stiku s sprejemnim/oddajnim sistemom naprave Bluetooth ali Soundbar. - Je signal oviran zaradi namestitve ob steni, v vogalu ali ob pisarniški pregradi; - Je naprava izpostavljena električnim motnjam zaradi naprav, ki delujejo v enakem frekvenčnem pasu, na primer medicinskih naprav, mikrovalovnih pečic in brezžičnih omrežij. ● Napravo Soundbar seznanite z napravo Bluetooth tako, da ju približate drugo drugi. ● Večja kot je razdalja med napravo Soundbar in napravo Bluetooth, slabša je kakovost povezave. Če je razdalja večja kot obseg delovanja funkcije Bluetooth, bo povezava prekinjena. ● Na območjih s slabim sprejemom povezava Bluetooth morda ne bo pravilno delovala. ● Povezava Bluetooth deluje samo, če je naprava dovolj blizu sistema. Če je razdalja prevelika, se bo povezava samodejno prekinila. Celo v tem obsegu se lahko kakovost zvoka zmanjša zaradi ovir, kot so stene ali vrata. ● Ta brezžična naprava lahko med delovanjem povzroči električne motnje.2726 FUNKCIJE

UPORABA APLIKACIJE MULTIROOM

Samsungova aplikacija Multiroom omogoča povezovanje zvočnika Soundbar s pametno napravo, vašim omrežjem ali internetom. Ko je zvočnik Soundbar povezan s pametno napravo, ki ima nameščeno aplikacijo Multiroom, lahko zvočnik Soundbar brezžično povežete z več Samsungovimi napravami z aplikacijo Multiroom in prek njih predvajate zvok.

+ Osnove za komunikacijo Internet Brezžični Usmerjevalnik Pametna Naprava: Android ali iOS (nadzor aplikacije) Zahteve:

1. Brezžični usmerjevalnik in pametna naprava.

2. Brezžični usmerjevalnik mora biti povezan z internetom.

3. Pametna naprava mora biti povezana z usmerjevalnikom po povezavi Wi-Fi.

NAMESTITEV APLIKACIJE SAMSUNG MULTIROOM

Če želite zvočnik Soundbar uporabiti s Samsungovo aplikacijo Multiroom, morate v pametno napravo prenesti in namestiti Samsungovo aplikacijo Multiroom. Aplikacijo lahko prenesete iz trgovine Google Play ali App Store. Ko je Samsungova aplikacija Multiroom nameščena, lahko z zvočnikom Soundbar predvajate glasbo, ki jo imate shranjeno v pametni napravi ali v drugih povezanih napravah, ki jo omogočajo drugi ponudniki vsebin ali ki je pretočno prenesena prek internetnih radijskih postaj + Android ali iOS Prenesite aplikacijo Samsung Multiroom iz spletne trgovine Google Play ali App Store v pametni napravi.

STANDBY ON Funkcija Network Standby On je na voljo, če je brezžična povezava med pametno napravo in zvočnikom Soundbar pravilno vzpostavljena. Ta funkcija samodejno vklopi zvočnik Soundbar, ko se pametna naprava poskusi povezati z njim prek povezave Bluetooth ali brezžičnega omrežja. Če se zvočnik Soundbar vklopi prek povezave Bluetooth, se njegov vhodni signal samodejno nastavi na BT. Za vklop zvočnika Soundbar po brezžični povezavi Wi-Fi morate v pametni napravi imeti nameščeno Samsungovo aplikacijo Multiroom.

1. Pametno napravo povežite z zvočnikom Soundbar.

2. Na daljinskem upravljalniku zvočnika Soundbar pritisnite gumb

in ga držite več kot 5 sekund, da vklopite funkcijo Network Standby On. Funkcijo izklopite tako, da znova pritisnete gumb

in ga držite 5 sekund. ● Funkcija Network Standby On je na voljo samo, če je zvočnik Soundbar naveden na seznamu povezanih pametnih naprav. (Pametna naprava in zvočnik Soundbar morata biti predhodno vsaj enkrat povezana.) ● Zvočnik SoundStand bo na seznamu najdenih naprav pametne naprave prikazan samo, če bo na nadzorni plošči zvočnika Soundbar prikazano [BT READY] ali [WiFi READY]. ● V načinu TV SoundConnect zvočnika Soundbar ni mogoče združiti z drugo pametno napravo. ● Če funkcija Network Standby On ni delovala: - Funkcija Network Standby On je nastavljena na Izklop. Nastavite jo na VKLOP. ● Če izklopite napajanje ali če se napajanje prekine, se prekine tudi brezžična povezava z zvočnikom Soundbar. Vklopite zvočnik Soundbar in znova vzpostavite povezavo.29 SLV FUNKCIJE POSODOBITEV PROGRAMSKE OPREME SERVICESPK ADDWi-Fi SETUPDC 24VAUX INLAN HDMI IN OPTICAL INHDMI OUT(TV-ARC)SERVICE

POSODOBITEV PREK PRIKLJUČKA USB

Družba Samsung lahko v prihodnosti pripravi posodobitve za vdelano programsko opremo brezžičnega zvočnika Soundbar.Če je posodobitev na voljo, lahko vdelano programsko opremo posodobite, tako da v vrata USB zvočnika Soundbar priključite pomnilnik USB s posodobitvijo vdelane programske opreme.Če je datotek za posodobitev več, morate v napravo USB naložiti vsako posebej in posodobitev izvesti postopoma, z vsako datoteko posebej.Za več informacij o prenosu datotek za posodobitev obiščite spletno stran Samsung.com ali se obrnite na Samsungov klicni center. + Postopek posodobitve

1. Upoštevajte spodnje korake za prenos programske opreme za izdelek:

Pojdite na spletno mesto podjetja Samsung (samsung.com/sec) poiščite ime modela - izberite možnost podpore za stranke (ime možnosti se lahko spremeni)

2. Preneseno programsko opremo shranite na ključek USB in izberite možnost »Razširi v ime mape«, da razširite

4. Napajalni kabel izvlecite, ga ponovno vtaknite in vklopite zvočnik Soundbar.

5. Vklopite zvočnik Soundbar. V 3 minutah se bo prikazal napis UPDATE in posodobitev se bo začela.

6. Ko je posodobitev končana, se zvočnik Soundbar izklopi in znova vklopi.3130

FUNKCIJE + Če se napis UPDATE ne prikaže

1. Izklopite zvočnik Soundbar in pomnilniško napravo USB s posodobitvenimi datotekami priključite v vrata USB

● Vstavite napravo USB s posodobitvijo vdelane programske opreme v vrata USB na glavni enoti. ● Posodabljanje vdelane programske opreme zvočnika Soundbar morda ne bo pravilno delovalo, če so v pomnilniku USB shranjene zvočne datoteke, ki jih izdelek podpira. ● Ne izklopite napajanja in ne odstranite pomnilnika USB, dokler se posodabljanje ne konča. Glavna enota se bo po koncu posodobitve vdelane programske opreme samodejno izklopila. ● Ko je posodobitev končana, se v zvočniku Soundbar začne nastavitev uporabnika. Priporočamo, da si nastavitve zapišete, da jih boste po posodobitvi lažje obnovili. Upoštevajte, da posodabljanje vdelane programske opreme ponastavi tudi povezavo z nizkotonskim zvočnikom. Če se povezava z nizkotonskim zvočnikom po posodobitvi ne vzpostavi samodejno, glejte stran 17. Če posodobitev programske opreme ni uspešna, preverite, ali je ključek USB morda okvarjen. ● Uporabniki operacijskega sistema Mac OS morajo pri formatiranju ključka USB uporabiti možnost MS-DOS (FAT). ● Naprava ne podpira nekaterih pomnilniških naprav USB nekaterih izdelovalcev. SAMODEJNA POSODOBITEV Če je zvočnik Soundbar povezan z internetom, bo samodejno preverjal najnovejšo različico programske opreme in izvedel posodobitev, četudi je izklopljen. ● Zvočnik Soundbar je privzeto nastavljen za izvajanje samodejnih posodobitev. ● Za uporabo funkcije samodejne posodobitve mora biti zvočnik Soundbar povezan z internetom. ● Če izklopite napajanje ali če se napajanje prekine, se prekine tudi brezžična povezava z zvočnikom Soundbar. Če zmanjka električnega napajanja, vklopite zvočnik Soundbar in ga znova povežite.31 SLV

Preden se obrnete na servis, preverite naslednje. Naprava se ne vključi.

• Ali je napajalni kabel vključen v električno vtičnico? ¼ Priključite napajalni kabel v vtičnico. Funkcija ne deluje, če pritisnem gumb.

• Ali je razdalja med daljinskim upravljalnikom in glavno enoto prevelika? ¼ Namestite nove baterije. ¼ Približajte se enoti. Funkcija TV SoundConnect (TV-seznanjanje) ni uspela.

• Ali vaš televizor podpira funkcijo TV SoundConnect?

• Ali je različica vdelane programske opreme vašega televizorja najnovejša?

• Ali pri povezavi pride do napake? ¼ TV SoundConnect podpirajo nekateri televizorji Samsung, ki so se začeli prodajati po letu 2012. Preverite, ali vaš televizor podpira funkcijo TV SoundConnect. ¼ Posodobite televizor z najnovejšo vdelano programsko opremo. ¼ Obrnite se na Samsungov klicni center. ¼ Ponastavite povezavo TV SoundConnect in znova povežite. Za ponastavitev povezave TV SoundConnect pridržite gumb

za 5 sekund. Rdeča lučka LED na nizkotonskem zvočniku utripa in nizkotonski zvočnik ne predvaja zvoka.

• Nizkotonski zvočnik morda ni povezan z glavno enoto izdelka. ¼ Znova vzpostavite povezavo z nizkotonskim zvočnikom. (Glejte 17 stran.) Nizkotonski zvočnik opazno brni in vibrira.

• Prilagodite jakost nizkotonskega zvočnika. ¼ Z gumbom WOOFER na daljinskem upravljalniku prilagodite glasnost (razpon -12, od -6 ~ +6). Odpravljanje težav3332 DODATEK

• Oblika, opis in zaslonski prikaz aplikacije se lahko spremenijo brez predhodnega obvestila.

• Nominalni tehnični podatki - Podjetje Samsung Electronics Co., Ltd. si pridržuje pravico do spremembe tehničnih podatkov brez vnaprejšnjega bvestila. - Podatki teže in dimenzije so približni podatki. - Podatki o napajanju in porabi energije so na nalepki na izdelku. a Pozor : Če izklopite/vklopite brezžično/ethernetno povezavo, se bo izdelek samodejno znova zagnal. Skupna električna poraba v stanju pripravljenosti (W) (če so vsa omrežna vrata vklopljena) 2,7W Wi-Fi/Ethernet Postopek izklopa omrežnih vrat Za vklop/izklop brezžične/ethernetne povezave pritisnite gumb Wi-Fi SETUP in ga držite 30 sekund. Bluetooth Postopek izklopa omrežnih vrat Za vklop/izklop povezave Bluetooth pritisnite gumb SPK ADD in ga držite 30 sekund. a Obvestilo o odprtokodnih licencah - Podrobne informacije o odprtokodnih programih, ki jih uporablja izdelek, najdete na naslovu: http://opensource.samsung.com a Licenca - Za programsko opremo Spotify veljajo licence tretjih oseb, ki so na voljo na naslovu: www.spotify.com/connect/third-party-licenses. - Podrobnejše informacije o funkciji Spotify Connect najdete na naslovu www.spotify.com/connect dodatek33 SLV DODATEK LICENCA Manufactured under licence from Dolby Laboratories. Dolby, Dolby Audio and the double-D symbol are trademarks of Dolby Laboratories. Patente za tehnologijo DTS najdete na http://patents.dts.com. Izdelano po licenci DTS Licensing Limited. Ime & oznaka DTS, navedena skupaj ali ločeno, sta registrirani blagovni znamki, DTS 2.0 Channel pa je blagovna znamka družbe DTS, Inc. © DTS, Inc. Vse pravice pridržane. Izraza HDMI, HDMI High-Definition Multimedia Interface in logotip HDMI so blagovne znamke ali registrirane blagovne znamke družbe HDMI Licensing LLC v ZDA in drugih državah. Brezžični modeli (vključno s frekvenco od 5,15 do 5,35 GHz) Podjetje Samsung Electronics izjavlja, da je ta oprema v skladu z bistvenimi zahtevami in drugimi pomembnimi določili Direktive 1999/5/ES. Uradno izjavo o skladnosti lahko najdete na http://www.samsung.com. Pojdite na Podpora > Poišči podporo za izdelek in vnesite ime modela. To opremo je dovoljeno upravljati v vseh državah EU. Ta izdelek je dovoljeno uporabljati samo v zaprtem prostoru. Brezžični modeli (brez frekvence od 5,15 do 5,35 GHz) Podjetje Samsung Electronics izjavlja, da je ta oprema v skladu z bistvenimi zahtevami in drugimi pomembnimi določili Direktive 1999/5/ES. Uradno izjavo o skladnosti lahko najdete na http://www.samsung.com. Pojdite na Podpora > Poišči podporo za izdelek in vnesite ime modela. To opremo je dovoljeno upravljati v vseh državah EU.Obrnite se na SAMSUNG WORLD WIDE Z vprašanji ali pripombami glede izdelkov Samsung se obrnite na center za pomoč strankam SAMSUNG. [Ustrezno odstranjevanje baterij v tem izdelku] (velja za države z ločenimi sistemi zbiranja) Ta oznaka na bateriji, v navodilih ali na embalaži pomeni, da baterij v tem izdelku ob izteku njihove življenjske dobe ni dovoljeno odstraniti skupaj z ostalimi gospodinjskimi odpadki. Oznake za kemijske elemente Hg, Cd ali Pb pomenijo, da baterija vsebuje živo srebro, kadmij ali svinec v količinah, ki presegajo referenčne nivoje v direktivi ES 2006/66. Če baterije niso ustrezno odstranjene, lahko tovrstne snovi škodujejo zdravju ljudi oziroma okolju. Da bi zaščitili naravne vire in vzpodbujali ponovno uporabo materialov, baterije ločite od ostalih odpadkov in jih oddajte na predvidenih lokalnih zbirnih reciklažnih mestih. Ustrezno odstranjevanje tega izdelka (odpadna električna & elektronska oprema) (velja za države z ločenimi sistemi zbiranja) Oznaka na izdelku, dodatni opremi ali dokumentaciji pomeni, da izdelka in njegove elektronske dodatne opreme (npr. električnega polnilnika, slušalk, kabla USB) ob koncu življenjske dobe ni dovoljeno odvreči med gospodinjske odpadke. Te izdelke ločite od drugih vrst odpadkov in jih odgovorno predajte v recikliranje ter tako spodbudite trajnostno vnovično uporabo materialnih virov. Tako boste preprečili morebitno tveganje za okolje ali zdravje ljudi zaradi nenadzorovanega odstranjevanja odpadkov. Uporabniki v gospodinjstvih naj se za podrobnosti o tem, kam in kako lahko te izdelke predajo v okolju prijazno recikliranje, obrnejo na trgovino, kjer so izdelek kupili, ali na krajevni upravni organ. Poslovni uporabniki naj se obrnejo na dobavitelja in preverijo pogoje kupne pogodbe. Tega izdelka in njegove elektronske dodatne opreme pri odstranjevanju nidovoljeno mešati z drugimi gospodarskimi odpadki. © 2016 Samsung Electronics Co., Ltd. Vse pravice pridržane. Za informacije o Samsungovih okoljskih zavezah in regulatornih obveznostih v zvezi z izdelki, npr. REACH, obiščite: samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html. Country Contact Centre
