MANUALE UTENTE SMC152FP SAMSUNG

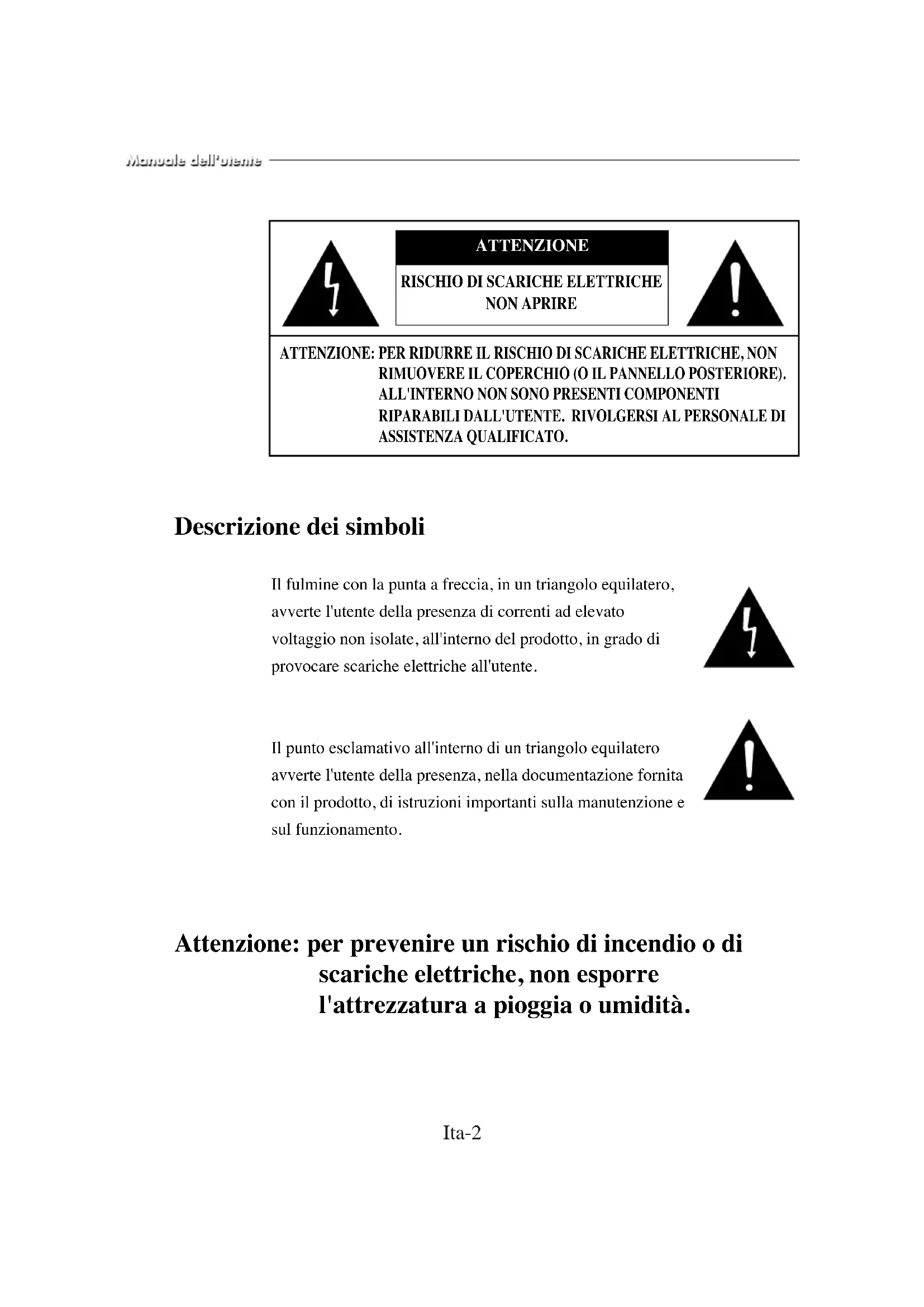

Manuale dell'utenteIta-2 Descrizione dei simboli Il fulmine con la punta a freccia, in un triangolo equilatero, avverte l'utente della presenza di correnti ad elevato voltaggio non isolate, all'interno del prodotto, in grado di provocare scariche elettriche all'utente. Il punto esclamativo all'interno di un triangolo equilatero avverte l'utente della presenza, nella documentazione fornita con il prodotto, di istruzioni importanti sulla manutenzione e sul funzionamento. Attenzione: per prevenire un rischio di incendio o di scariche elettriche, non esporre l'attrezzatura a pioggia o umidità. ATTENZIONE: PER RIDURRE IL RISCHIO DI SCARICHE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL PANNELLO POSTERIORE).

NON APRIRE ATTENZIONEIta-3

Attenzione La tensione di rete è indicata nella parte posteriore del prodotto. Contiene componenti ad alto voltaggio. La rimozione del coperchio può provocare incendi o scariche elettriche. Non rimuovere il coperchio. I comandi sono situati nella parte anteriore del monitor.

1. Leggere le istruzioni: è necessario leggere attentamente tutte le

istruzioni riguardanti la sicurezza e il funzionamento prima di utilizzare l'apparecchio.

2. Conservare le istruzioni: conservare, per consultazione futura, le

istruzioni sulla sicurezza e sul funzionamento.

3. Prestare attenzione alle avvertenze: rispettare tutte le segnalazioni di

avvertenza presenti sul monitor e nelle istruzioni per l'uso.

4. Seguire le istruzioni: attenersi alle istruzioni sull'uso e sul

5. Pulizia: scollegare il monitor dalla presa di corrente prima di

pulirlo.Non utilizzare detergenti liquidi o vaporizzati. Per la pulizia, utilizzare un panno umido. Eccezione: se il monitor è destinato a un funzionamento ininterrotto per motivi particolari, ad esempio, per non perdere un codice di autorizzazione per un convertitore CATV, l'utente non deve scollegare il monitor dalla presa di corrente per alcun motivo e può ignorare tutti i riferimenti allo scollegamento del monitor dalla rete elettrica nella sezione 5 dedicata alla pulizia.

6. Collegamenti: non collegare accessori senza l'approvazione di

Samsung, potrebbero danneggiare l'apparecchio.

7. Acqua e umidità: non utilizzare il monitor in prossimità dell'acqua, ad

esempio, una vasca da bagno, un lavello o un lavandino, una superficie umida o una piscina e in altre situazioni simili.Ita-4

8. Accessori: non posizionare il monitor su un carrello, un treppiedi, una

mensola o un tavolo poco stabili. La caduta del monitor può ferire gravemente un bambino o un adulto e causare gravi danni all'apparecchio. Utilizzare solo carrelli, supporti, treppiedi, mensole o tavoli consigliati da Samsung o venduti assieme al monitor. È necessario seguire attentamente tutte le istruzioni sul montaggio fornite da Samsung e utilizzare accessori di montaggio consigliati da Samsung.

9. Ventilazione: sul cabinet sono state praticate fessure e aperture per

garantire la ventilazione, un funzionamento affidabile del monitor e per proteggerlo dal surriscaldamento. Tali aperture non devono mai essere ostruite, ad esempio appoggiando il monitor su superfici morbide quali, letti, poltrone, divani e simili. Il monitor non deve mai essere posizionato vicino o sopra una fonte di calore. Non è possibile inoltre inserire il monitor in una struttura composta come una libreria o un rack, a meno che non sia garantita una ventilazione appropriata oppure non si seguano le istruzioni di Samsung.

10. Tipo di alimentazione: utilizzare il monitor solo con il tipo di

alimentazione indicato sull'etichetta. Se non si è sicuri del tipo di alimentazione presente in casa, consultare il rivenditore Samsung o l'azienda elettrica locale.

11. Collegamento a massa e polarizzazione: i monitor dotati di presa a tre

poli con massa, devono essere collegati con prese dotate del terzo polo (terra o massa). Questo tipo di spina è compatibile solo con le prese dotate di collegamento a massa. Si tratta di un'opzione di sicurezza, quindi se non si riesce a inserire la spina nella presa, contattare l'elettricista di fiducia per sostituire la vecchia presa. Non ignorare il principio di sicurezza della spina con collegamento a massa.

12. Alimentazione: protezione dei cavi. I cavi di alimentazione devono

essere posizionati in modo che non sia possibile caplestarli oppure che non possano essere schiacciati da altri oggetti, ponendo particolare attenzione ai cavi vicino alle spine, alle prese di corrente e al punto in cui i cavi escono dal monitor.Ita-5

13. Fulmini: per maggiore sicurezza, scollegare il monitor dalla corrente e

tutto il sistema di cablaggio durante forti temporali oppure se non si utilizza il monitor per lunghi periodi. Si evitano in questo modo danni al monitor provocati da fulmini o da sbalzi di corrente.

14. Sovraccarico: non sovraccaricare le prese di corrente o le prolunghe

poiché potrebbero verificarsi incendi e scariche elettriche.

15. Inserimento di oggetti e di liquidi: non inserire alcun oggetto nel

monitor attraverso le aperture poiché potrebbero entrare in contatto con componenti ad alto voltaggio o provocare cortocircuito in parti che potrebbero incendiarsi o provocare scariche elettriche. Non versare alcun tipo di liquido sul monitor.

16. Assistenza: non tentare di aggiustare il monitor. L'apertura o la

rimozione di pannelli può provocare all'utente scariche elettriche o altri rischi. Rivolgersi al personale di assistenza qualificato.

17. Guasti per cui è richiesta assistenza: nel caso di una delle seguenti

situazioni, scollegare il monitor dalla presa a parete e rivolgersi al personale di assistenza qualificato. a. Se la spina o il cavo di alimentazione sono danneggiati. b. Se sostanze liquide o parti solide sono cadute nel monitor. c. Se il monitor è stato esposto alla pioggia o all'acqua. d. Se il monitor non funziona correttamente anche seguendo le istruzioni. Regolare solo le impostazioni descritte nelle istruzioni per l'uso, poiché un'errata regolazione delle impostazioni può provocare guasti e richiedere l'assistenza di personale qualificato per ripristinare il regolare funzionamento del monitor. e. Se il monitor è caduto o il telaio è stato danneggiato. f. Se il monitor evidenzia un sensibile calo delle prestazioni, allora è necessario richiedere assistenza.Ita-6

18. Parti di ricambio: se occorrono parti di ricambio, verificare che il

tecnico utilizzi componenti consigliati da Samsung oppure che siano dotati delle stesse caratteristiche degli originali. Sostituzioni non autorizzate possono provocare incendi, scariche elettriche o altri rischi.

19. Controllo di sicurezza: al termine della riparazione o del servizio di

assistenza, chiedere al tecnico di eseguire alcuni controlli per verificare che il monitor funzioni correttamente.Ita-7 Sommario IMPORTANTI ISTRUZIONI DI SICUREZZA ........... Ita-3 Componenti e comandi del pannello anteriore .............. Ita-8

Uso dei pulsanti del pannello anteriore .....................Ita-8

Uso dei pulsanti del pannello anteriore ....................Ita-10

Utilizzo della modalità Auto...................................Ita-11

Utilizzo della modalità Auto-Skip ...........................Ita-12

Utilizzo della modalità Manual ...............................Ita-13

Uso dei pulsanti del pannello anteriore Interruttore di accensione Interruttore di accensione/spegnimento. Premendo questo tasto il monitor si accende e il LED del segnale di ingresso selezionato si illumina. Interruttore di selezione dell’ingresso VIDEO Seleziona il segnale di ingresso audio e video. Per modificare il segnale di ingresso, premere questo pulsante. Interruttore di regolazione VOLUME, DATI Il tasto VOLUME ha due funzioni :

• Regolazione del volume : Per modificare il volume, premere solo questo tasto.

• Regolazione dati : Se si preme CONTRAST, BRIGHT, COLOR, TINT o SHARP quindi il tasto VOLUME, è possibile modificare il valore di ogni tasto.

Ita-8Tasto CONTRAST Regola il contrasto dell’immagine. Premere questo tasto quindi il tasto VOLUME (DATA) per regolare il contrasto. Tasto BRIGHT Regola la luminosità dell’immagine. Premere questo tasto quindi il tasto VOLUME (DATA) per regolare la luminosità. Tasto COLOR Regola l’intensità del colore dell’immagine. Premere questo tasto quindi il tasto VOLUME (DATA) per regolare l’intensità del colore. Tasto TINT Regola il colore in modo che si avvicini il più possibile al colore naturale. Per ottenere migliori risultati, regolare la tonalità dell’immagine con questo tasto fino a quando il colore della pelle non risulta naturale. Premere questo tasto quindi il tasto VOLUME (DATA) per regolare il colore. (Solo NTSC) Tasto SHARP Regola la nitidezza dell’immagine. Premere questo tasto quindi il tasto VOLUME (DATA) per regolare la nitidezza dell’immagine. Ita-9Ita-10 SMC-212F SMC-152F Interruttore di accensione/spegnimento (POWER On/Off). Premendo questo interruttore, si accende sia il monitor sia il LED che indica il segnale di ingresso selezionato. Tasto di selezione modalità Auto/Manual/VCR Premendo il tasto di selezione modalità Auto/Manual/VCR, si accenderà un indicatore di colore ROSSO per la modalità Auto, VERDE per la modalità Manual e ARANCIONE per la modalità VCR.

Uso dei pulsanti del pannello anterioreIta-11 Utilizzo della modalità Auto L'indicatore ROSSO si accende quando viene selezionata la modalità Auto. In modalità Auto, i canali di ingresso della telecamera verranno automaticamente commutati nella sequenza indicata di seguito: Camera 1 → Camera 2 → Camera 3 → Camera 4, quando l'intervallo di commutazione è impostato sull'opzione MENU. (Nell'opzione MENU, auto-timer, da 2 a 10 secondi)

Camera 1 (Al termine della funzione auto-timer) (Al termine della funzione auto-timer) Camera 2 Camera 3Ita-12 Utilizzo della modalità Auto-Skip Quando l'opzione Auto-skip è impostata nel MENU, e non sono presenti segnali di ingresso per i canali 2, 4 e VCR, il monitor funzionerà nel modo seguente: Dopo 1 secondo Dopo 1 secondo Dopo 1 secondo Camera 2 Scansione No Input Signal Camera 4 Scansione Camera 4 Scanning No Input Signal Camera 1 Scansione Camera 2 Scanning No Input Signal Camera 3 Scanning Camera 4 Scanning No Input Signal Camera 1 Scanning (Al termine della funzione auto-timer) (Al termine della funzione auto-timer) (Al termine della funzione auto-timer) Camera 1 Camera 3 Camera 1 Camera 3 (Dopo la scansione di 4 canali) Dopo 1 secondo Dopo 1 secondo Dopo 1 secondo (Dopo la scansione di 4 canali)Ita-13 Utilizzo della modalità Manual L'indicatore VERDE si accende quando viene selezionata la modalità Manual. Questa opzione consente all'utente di selezionare manualmente il canale di ingresso della telecamera O del VCR nel modo seguente: Tasto CAMERA 1 Premendo questo tasto, il menu viene impostato su Camera 1. Tasto CAMERA 2 Premendo questo tasto, il menu viene impostato su Camera 2. Tasto CAMERA 3 Premendo questo tasto, il menu viene impostato su Camera 3. Tasto CAMERA 4 Premendo questo tasto, il menu viene impostato su Camera 4. Tasto VCR Premendo questo tasto, il menu viene impostato su VCR.Ita-14 Utilizzo del tasto MENU Premere il tasto MENU per visualizzare le impostazioni del MENU. Tasto MENU - VOLUME Premendo il tasto MENU, tutti i menu controllabili dall'utente verranno visualizzati nella sequenza indicata di seguito: Contrast ➔ Brightness ➔ Sharpness ➔ Color ➔ Tint(NTSC only) ➔ Auto Timer ➔ Auto Skip ➔ Camera OSD ➔ (Lingua) ➔ Preset Per impostare ogni Menu

1. Premere il tasto MENU per selezionare il Menu da impostare

2. Premere il tasto VOLUME per impostare il Menu

3. Dopo aver impostato tutte le opzioni del MENU, ritornare al menu

principale (MAIN MENU) per accedere ad altre opzioni di menu. (Premere il tasto MENU per ritornare al menu principale)Ita-15 Valori per l'impostazione di ogni tasto Spiegazione Per selezionare un contrasto specifico all'interno dei valori per l'impostazione. Per selezionare una brillantezza specifica all'interno dei valori per l'impostazione. Per selezionare una nitidezza specifica all'interno dei valori per l'impostazione. Per selezionare un colore specifico all'interno dei valori per l'impostazione. Per selezionare una tinta specifica all'interno dei valori per l'impostazione. Intervallo di commutazione del canale di ingresso per la modalità Auto In modalità AUTO, ogni canale che non presenta segnali di ingresso verrà automaticamente saltato (ON) o verrà visualizzato senza essere saltato (OFF). Per visualizzare il menu OSD (ON) Per non visualizzare il menu OSD (OFF) English, Français, Español, Português, Italiano, Deutsch Per preimpostare tutti i Menu con le impostazioni predefinite in fabbrica. MENU Contrast Brightness Sharpness Color Tint (NTSC) Auto Timer Auto Skip Camera OSD Lingua (in base al modello) Preset Regolazioni e impostazioni delle opzioni di MENU: Premere il tasto VOLUME per effettuare la regolazione dei menu Contrast, Brightness, Sharpness, Color, Tint e Auto Timer.

• Selezionare ogni Menu e premere il tasto VOLUME per effettuare la regolazione.

• Vengono visualizzate le nuove impostazioni dell'opzione di Menu selezionata.

• Premere il tasto VOLUME per diminuire il valore dell'impostazione dell'opzione di menu.

• Premere il tasto VOLUME per aumentare il valore dell'impostazione dell'opzione di menu. Valori impostazione 0~100 0~100 0~100 0~100 Red 0~100 Green 0~100 2 ~ 10 secondi ON / OFF ON / OFF 6Ita-16 Premere il tasto VOLUME per regolare le impostazioni del menu Auto-Skip

• Selezionare il menu Auto-Skip nelle opzioni di MENU.

• Premere il tasto VOLUME per attivare e disattivare l'impostazione di Auto-Skip Premere il tasto VOLUME per regolare le impostazioni del menu Preset

• Selezionare il menu Preset nelle opzioni di MENU.

• Premere il tasto VOLUME per regolare i valori predefiniti delle impostazioni di PRESET. I valori predefiniti delle impostazioni di PRESET sono i seguenti: Dopo aver eseguito la selezione e la regolazione di ogni menu, premere nuovamente il tasto MENU per ritornare al menu principale (MAIN MENU).. Impostazioni predefinite

• La visualizzazione della modalità Menu si disattiva automaticamente dopo 20 secondi di inattività. Regolazione VOLUME

• In modalità MANUAL, premere il tasto VOLUME per regolare il volume del canale selezionato.

• Sul monitor verrà visualizzata una barra per la regolazione del volume. Premere il tasto VOLUME per diminuire o il tasto VOLUME per aumentare il volume.

• Sul monitor verrà visualizzata una barra per la regolazione del volume.

• L'impostazione del volume resterà invariata se non verranno apportate regolazioni in un lasso di tempo di 3 secondi.Ita-18 Componenti e comandi del pannello posteriore CAMERA IN (1~4), VIDEO LINE IN(A, B) Connettore Camera INPUT. Connettori di ingresso per un massimo di 4(2) telecamere MONITOR OUT, VIDEO LINE OUT(A,B) Connettore VIDEO OUTPUT. VCR IN (VIDEO) Connettore VCR INPUT. Collegare al VCR. AUDIO IN (1~4), AUDIO LINE IN(A, B) Connettore AUDIO INPUT. Selezionare i segnali di ingresso AUDIO corrispondenti (1 – 4) AUDIO OUT, AUDIO LINE OUT(A, B) Connettore AUDIO OUTPUT. (Non funziona in modalità AUTO) AUDIO IN (VCR) Connettore VCR AUDIO INPUT.

SMC-210F, SMC-150FIta-20 Manutenzione Se la qualità dell'immagine del MONITOR A COLORI è scadente e non può essere migliorata, ispezionare tutti i collegamenti del sistema e i cavi esterni. Le riparazioni devono essere eseguite da un tecnico qualificato, dotato di adeguate attrezzature e apparecchiature per eseguire test.Ita-21 Specifiche SMC-152FP/SMC-150FP/SMC-152FN/SMC-150FN (NTSC/PAL) Diagonale da 15", distanza tra linee di pixel di 0,6 mm, 15” diagonal, 0.6mm stripe pitch, 90° deflection SMC-152FP/152FN : Ingresso canale 4 /Uscita canale 1. SMC-150FP/150FN : Ingresso canale 2 /Uscita canale 2. INGRESSO VCR 1.0Vp-p jack BNC SMC-152FP/152FN : Ingresso canale 4/Uscita canale 1. SMC-150FP/150FN : Ingresso canale 2/Uscita canale 2. INGRESSO VCR jack RCA Intervallo di controllo della sezione principale di 100V~250V o “Indicato sul retro del MONITOR" 50W 365 mm x 391 mm x 342 mm (senza confezione) circa 16,5 Kg (senza confezione) 360 righe TV Sistema multiplo (NTSC/PAL) Gamma di variazione ± 500 Hz Gamma di mantenimento ± 500 Hz Gamma di variazione ± 4 Hz Gamma di mantenimento ± 4 Hz Gamma di variazione ± 400 Hz Gamma di mantenimento ± 400 Hz 1,5 Watt Inferiore a 0,4 mm max (Centrale) 10% 0°C ~ +40°C 10 ~ 90% (senza condenza) Sistema CRT Ingresso/uscita video Ingresso/uscita audio Alimentazione Consumo di energia Dimensioni (L x P x A) Peso Risoluzione Sistema video Stabilizzazione orizzontale Stabilizzazione verticale Stabilizzazione sotto portante Audio Convergenza Overscan Temperatura di esercizio Umidità operativaIta-22 Specifiche SMC-212FP/SMC-210FP/SMC-212FN/SMC-210FN (NTSC/PAL) Diagonale da 21", distanza tra linee di pixel di 0,75 mm, 90° di deflessione SMC-212FP/212FN : Ingresso canale 4 /Uscita canale 1. SMC-210FP/210FN : Ingresso canale 2 /Uscita canale 2. INGRESSO VCR 1.0Vp-p jack BNC SMC-212FP/212FN : Ingresso canale 4/Uscita canale 1. SMC-210FP/210FN : Ingresso canale 2/Uscita canale 2. INGRESSO VCR jack RCA Intervallo di controllo della sezione principale di 100V~250V o “Indicato sul retro del MONITOR" 60W 490 mm x 342 mm x 482 mm (senza confezione) circa 31 Kg (senza confezione) 450 righe TV Sistema multiplo (NTSC/PAL) Gamma di variazione ± 500 Hz Gamma di mantenimento ± 500 Hz Gamma di variazione ± 4 Hz Gamma di mantenimento ± 4 Hz Gamma di variazione ± 400 Hz Gamma di mantenimento ± 400 Hz 1,5 Watt Inferiore a 0,4 mm max (Centrale) 10% 0°C ~ +40°C 10 ~ 90% (senza condenza) Sistema CRT Ingresso/uscita video Ingresso/uscita audio Alimentazione Consumo di energia Dimensioni (L x P x A) Peso Risoluzione Sistema video Stabilizzazione orizzontale Stabilizzazione verticale Stabilizzazione sotto portante Audio Convergenza Overscan Temperatura di esercizio Umidità operativaCOLOR MONITOR
