NÁVOD NA OBSLUHU POWX1195 PowerPlus

5.4 Používanie elektrického náradia a starostlivosť oň .............................................. 5

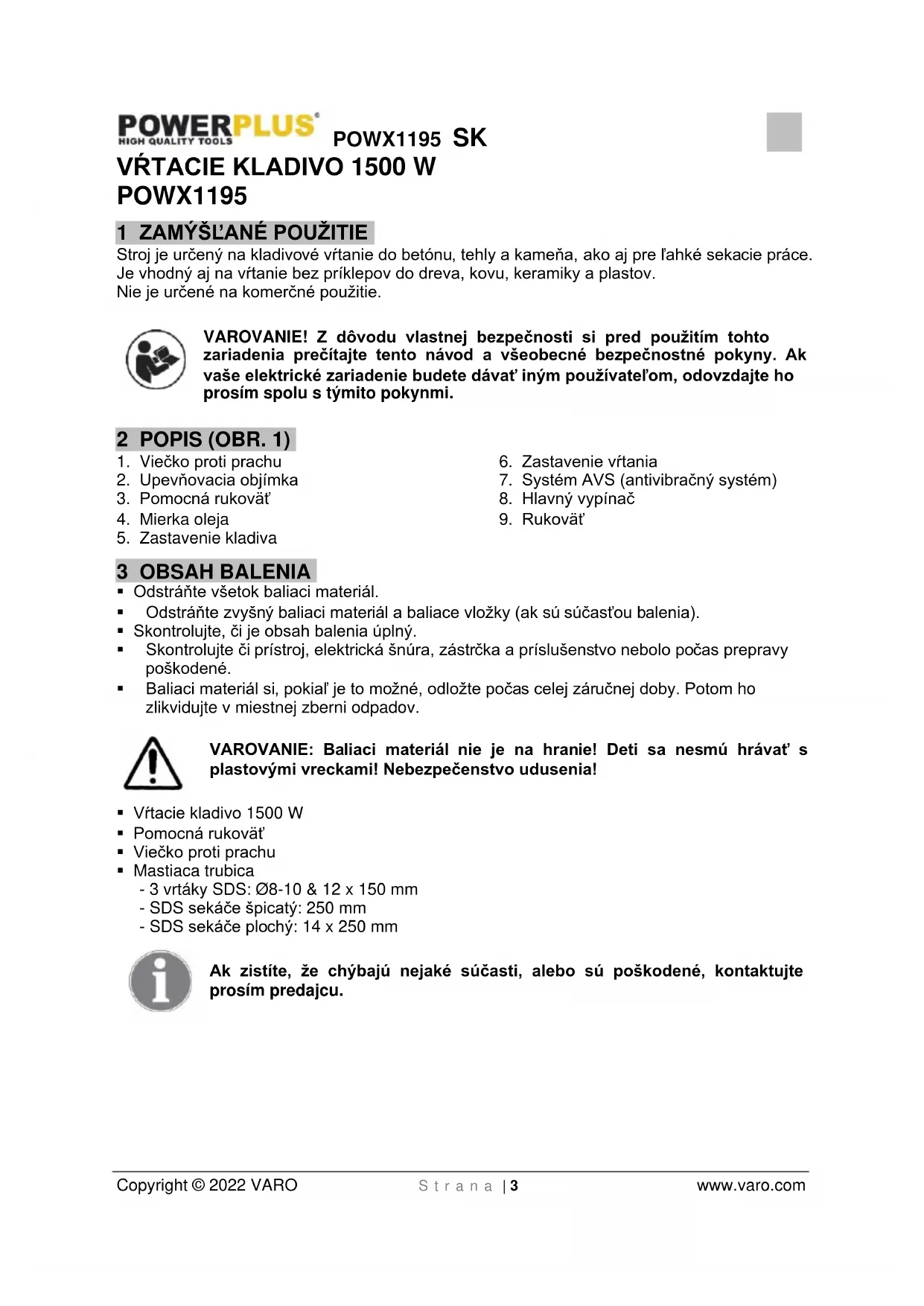

Stroj je určený na kladivové vŕtanie do betónu, tehly a kameňa, ako aj pre ľahké sekacie práce. Je vhodný aj na vŕtanie bez príklepov do dreva, kovu, keramiky a plastov. Nie je určené na komerčné použitie. VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak vaše elektrické zariadenie budete dávať iným používateľom, odovzdajte ho prosím spolu s týmito pokynmi. 2 POPIS (OBR. 1)

7. Systém AVS (antivibračný systém)

• Odstráňte všetok baliaci materiál.

• Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia).

• Skontrolujte, či je obsah balenia úplný.

• Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy poškodené.

• Baliaci materiál si, pokiaľ je to možné, odložte počas celej záručnej doby. Potom ho zlikvidujte v miestnej zberni odpadov. VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrávať s plastovými vreckami! Nebezpečenstvo udusenia!

• Mastiaca trubica - 3 vrtáky SDS: Ø8-10 & 12 x 150 mm - SDS sekáče špicatý: 250 mm - SDS sekáče plochý: 14 x 250 mm Ak zistíte, že chýbajú nejaké súčasti, alebo sú poškodené, kontaktujte prosím predajcu.POWX1195 SK Copyright © 2022 VARO S t r a n a | 4 www.varo.com 4 SYMBOLY V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

V súlade so základnými požiadavkami európskych smerníc.

Vždy používajte ochranné okuliare. 5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobiť úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovať. Termín "elektrické náradie" v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

• Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapáliť prach alebo výpary.

• Pri používaní elektrického náradia sa nesmú v blízkosti nachádzať deti a okoloidúci. Mohli by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou.

5.2 Elektrická bezpečnosť

Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku

• Vidlice elektrického náradia musia zodpovedať sieťovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adaptéry vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich sieťovým zásuvkám znižuje riziko úrazu elektrickým prúdom.

• Nedotýkajte sa uzemnených povrchov a povrchov, spojených s uzemnením, ako sú potrubia, radiátory, sporáky alebo chladničky. Ak ste uzemnený alebo spojený s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.

• Elektrické náradie nesmie byť vystavené dažďu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.

• Kábel sa nesmie nadmerne zaťažovať. Kábel nikdy nepoužívajte na prenášanie, ťahanie alebo vyťahovanie vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.

• Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom..POWX1195 SK Copyright © 2022 VARO S t r a n a | 5 www.varo.com

• Ak je používanie elektrického náradia vo vlhkých priestoroch nevyhnutné, používajte napájací zdroj chránený nadprúdovým ističom (RCD). Používanie RCD znižuje riziko úrazu elektrickým prúdom.

5.3 Osobná bezpečnosť

• Pri používaní elektrického náradia buďte vždy ostražitý, sledujte čo robíte a riaďte sa zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavený, alebo ak ste pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobiť závažný osobný úraz.

• Pred zapnutím elektrického náradia odstráňte akékoľvek nastavovacie kľúče a iné nástroje. Kľúč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobiť úraz.

• Nenakláňajte sa príliš. Vždy musíte mať spoľahlivú oporu a rovnováhu. Zlepšuje sa tým ovládateľnosť elektrického náradia v neočakávaných situáciách.

• Buďte vhodne oblečený. Nenoste voľné odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Voľné odevy, šperky alebo dlhé vlasy môžu zachytiť pohyblivé diely.

• Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok možno znížiť nebezpečenstvo spôsobované prachom.

5.4 Používanie elektrického náradia a starostlivosť oň

• Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlosťou, na ktorú bolo navrhnuté.

• Nepoužívajte elektrické náradie ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládať vypínačom, je nebezpečné a musí sa opraviť.

• Pred akýmkoľvek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.

• Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovoľte, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používateľov.

• Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvniť funkčnosť elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opraviť. Veľa úrazov spôsobujú nedostatočne udržiavané elektrické náradie.

• Náradie sa musí udržiavať v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a ľahšie sa ovládajú.

• Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zreteľ pracovné podmienky a na prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, pre ktoré je určené, môže spôsobiť nebezpečnú situáciu.POWX1195 SK Copyright © 2022 VARO S t r a n a | 6 www.varo.com

• Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnosť elektrického náradia. 6 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE VŔTACIE KLADIVÁ

• Skontrolujte napätie (volt) vyznačené na výkonnostnom štítku.

• Pri používaní káblových bubnov veďte všetky káble z bubna. Minimálny prierez vodiča: 1,0 mm².

• Pri použití elektrického vŕtacieho kladiva vonku pripojte napájací kábel pomocou predlžovacieho kábla typu H07RN-F 3G 1,5 mm² a zástrčky s ochranou pred dažďom v bezchybnom stave.

• Pri vŕtaní na rebríkoch a lešeniach dbajte na pevnosť podkladu, na ktorom stojíte.

• Na lokalizáciu skrytých elektrických vedení, vodovodných a plynových potrubí použite detektor vedenia. Nedotýkajte sa živých komponentov a vodičov.

• Sluch si chráňte ochrannými slúchadlami. Strata sluchu môže byť postupná!

• Noste ochranné okuliare a pri prácach s tvorbou prachu používajte protiprachovú masku.

• Zariadenie nepoužívajte v oblastiach s výparmi alebo horľavými kvapalinami.

• Pred čistením alebo vykonávaním zmien na stroji vždy najskôr vytiahnite zástrčku z elektrickej zásuvky.

• Elektrický kábel chráňte pred poškodením. Kábel môže poškodiť olej alebo kyselina.

• Stroj nikdy nepreťažujte.

• Všetky pracovné diely dostatočne zaistite.

• Dôležité! Pri inštalácii, prevádzke a údržbe musíte postupovať podľa príslušných vnútroštátnych bezpečnostných pravidiel.

• Sekacie a vrtné korunky sa môžu zo stroja náhodne vymrštiť a spôsobiť vážne zranenie.

• Pred začatím práce si vždy skontrolujte správne zaistenie sekáča alebo vrtnej korunky v skľučovadle.

• Skľučovadlo pravidelne kontrolujte, či nevykazuje znaky opotrebovania alebo poškodenia.

• Vŕtacie kladivo nikdy nespúšťajte, keď práve tlačí na pracovnú plochu (stenu, strop atď.).

• Po dokončení práce odpojte vŕtacie kladivo od elektrickej siete a vyberte sekáč alebo vrtnú korunku zo stroja.

• Pred výmenou sekáča alebo vrtnej korunky vždy kladivo odpojte od elektrickej siete.

• Oči a ostatných pracovníkov chráňte pred lietajúcimi časťami a úlomkami. Noste helmu! Nainštalujte ochranné steny!

• Na ochranu prstov pred zranením noste ochranné rukavice.

• Vibrácie môžu poškodiť horné končatiny. Preto sa snažte, aby bola doba vystavenia vibráciám čo najkratšia.

• Sieťový kábel veďte vždy zozadu zariadenia.

• Zariadenie odložte tak, aby k nemu nemali prístup deti.

7.1 Uchytenie a výmena nástrojov

• Čistý nástroj pomocou otáčania zatlačte čo najďalej do držiaka nástroja. Nástroj sa automaticky zaistí.

Odtiahnite upínaciu objímku podržte a vyberte nástroj. Príslušenstvo môže byť po použití horúce. Nedotýkajte sa hrotu príslušenstva rukou! Na vybratie príslušenstva používajte vždy ochranné rukavice. 8 PREVÁDZKA

8.1 Zapnutie / vypnutie

• Zapnutie: Stlačte ovládacie tlačidlo (8).

• Vypnutie: Uvoľnite ovládacie tlačidlo (8).

8.2 Prídavná rukoväť (obr. 2)

Z bezpečnostných dôvodov používajte vŕtacie kladivo len s prídavnou rukoväťou. Otočením prídavnej rukoväte pri práci si budete môcť zabezpečiť bezpečnú polohu tela. Povoľte a otočte prídavnú rukoväť proti smeru hod. ručičiek. Slučku navlečte na hrdlo plášťa nástroja a rukoväť umiestnite do svojej polohy, potom prídavnú rukoväť utiahnite.

8.3 Zariadenie na zber prachu (obr. 3)

Pred vykonávaním príklepového vŕtania vertikálne nad hlavou potiahnite zariadenie na zber prachu nad vrtnú korunku.

8.4 Prepínač kladiva/ vŕtačky

• Prepínač kladiva / vŕtačky slúži na prepínanie funkcií vŕtačky, kladiva a vŕtacieho kladiva.

• Na nastavenie funkcie použite nasledujúce kombinácie predného a zadného nastavenia prepínača kladiva/vŕtania.

Režim vŕtacieho kladiva: Vŕtanie do muriva, betónu a prírodného kameňa. Funkciu vŕtacieho kladiva nepoužívajte na keramické dlaždice ani iné materiály, pretože nedokážu odolávať nárazom.

Režim kladiva: Vŕtanie do muriva, betónu a prírodného kameňa.

Otáčanie sekáča: Nie je to pracovná poloha. Používa sa len na otočenie plochého sekáča do požadovanej polohy.

VAROVANIE! Režim bez funkcie: Motor sa točí bez záťaže, hriadeľ sa netočí. Prepínač takto nenastavujte. Môže sa tým závažne poškodiť motorPOWX1195 SK Copyright © 2022 VARO S t r a n a | 8 www.varo.com Dôležité! Pri príklepovom vŕtaní používajte malý tlak. Príliš veľký tlak zbytočne zaťažuje motor. Pravidelne kontrolujte vrtné korunky. Tupé vrtné korunky naostrite alebo vymeňte. Skľučovadlo s konektorom SDS nepoužívajte v kombinácii s funkciou kladiva/kladivového vŕtania!

8.5 Ako používať demolačné kladivo

• Po umiestnení hrotu nástroja na betónový povrch nástroj zapnite.

• Využitím hmotnosti stroja a pevným držaním demolačného kladiva obomi rukami sa dá efektívne ovládať následný pohyb spätného trhnutia.

• Postupujte primeranou pracovnou rýchlosťou, použitie príliš veľkej sily znižuje efektívnosť. UPOZORNENIE Po dlhšom používaní sa puzdro valca rozhorúči. Dávajte preto pozor, aby ste si nepopálili ruky. VAROVANIE Na stroj nepôsobte veľkým tlakom. Kladivový mechanizmus sa aktivuje pôsobením ľahkého tlaku na nástroj, keď bude sekáč v kontakte s obrobkom.

9 MAZANIE - HLADINA OLEJA

Pred použitím stroja vždy skontrolujte hladinu oleja. Olej treba vymieňať po približne 40-50 hodinách používania. Odporúčaný olej: 25 ml SAE 15W/40 alebo alternatívny olej rovnakej kvality.

• Pred doplnením oleja použite dodaný kľúč na vybratie mierky oleja (4). Dávajte pozor, aby ste neuvoľnili gumené tesnenie pod mierkou oleja.

Varovanie! Pred vykonávaním akýchkoľvek prác na zariadení, odpojte elektrickú zástrčku.

• Plášť stroja čistite pravidelne mäkkou handričkou, najlepšie po každom použití.

• Ventilačné otvory udržiavajte v čistom stave bez prachu a nečistôt.

• Ak nečistoty neschádzajú, použite mäkkú handričku namočenú vo vode so saponátom. Nepoužívajte rozpúšťadlá, napr. benzín, alkohol, čpavok atď. Tieto rozpúšťadlá môžu poškodiť plastové diely.POWX1195 SK Copyright © 2022 VARO S t r a n a | 9 www.varo.com 11 TECHNICKÉ ÚDAJE Menovité napätie 230 V Menovitá frekvencia 50 Hz Menovitý výkon 1500 W Rýchlosť rotácie 860 min

Kapacita vŕtania - betón 32 mm Kapacita vŕtania - oceľ 13 mm Kapacita vŕtania - drevo 42 mm Rýchlosť úderov 4250 min

Dĺžka kábla 3 m + VDE zástrčka 12 HLUK Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3) Hladina akustického tlaku LpA 93 dB(A) Hladina akustického výkonu LwA 104 dB(A) POZOR! Ak akustický tlak prekročí úroveň 85 dB(A), používajte chrániče sluchu. aw (Vibrácie): 17,4 m/s² K = 1,5 m/s²

• Poškodené vypínače musí vymeniť náš odbor popredajných služieb.

• Ak je pripojovací kábel (alebo sieťová vidlica) poškodený, musí byť vymenený za rovnaký pripojovací kábel, ktorý dodáva náš odbor popredajných služieb. Pripojovací kábel musí vymeniť iba naša servisná služba (pozri na poslednej strane) alebo kvalifikovaná osoba (kvalifikovaný elektrikár). 14 SKLADOVANIE

• Priebežne čistíme celé zariadenie a jeho príslušenstvo.

• Skladujte ho mimo dosahu detí, v stabilnej a bezpečnej polohe, na suchom a chladnom mieste, vyhnite sa privysokým a prinízkym teplotám.

• Nevystavujte priamemu slnečnému žiareniu. Ak je možné, uschovajte na tmavom mieste.

• Neudržiavajte v plastických taškách aby ste predišli nazhromaždenej vlhkosti.POWX1195 SK Copyright © 2022 VARO S t r a n a | 10 www.varo.com 15 ZÁRUKA

• Záručná lehota poskytovaná na tento výrobok je 36 mesiacov a začína plynúť dňom zakúpenia prvým používateľom.

• Táto záruka zahŕňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atď.; nezahŕňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.

• Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.

• Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.

• Opravy smie vykonávať iba autorizované servisné stredisko pre nástroje Powerplus.

• Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.

• Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivosťou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného sieťového napätia. Neboli uvedené všetky možnosti.

• Prijatie reklamácie v rámci záruky nemá vplyv na predĺženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.

• Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.

• Vyhradzujeme si právo zamietnuť akúkoľvek reklamáciu, ak nie je možné overiť dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek,…)

• Potvrdenku o nákupe si musíte uschovať ako doklad o dátume zakúpenia.

• Náradie musíte vrátiť v nerozobranom stave svojmu predajcovi v prijateľne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe. 16 ŽIVOTNÉ PROSTREDIE Ak musíte po dlhodobom používaní zariadenie vymeniť, nelikvidujte ho spolu s domovým odpadom, ale ekologicky bezpečným spôsobom. Odpad z elektrických výrobkov sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zberňa na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.POWX1195 SK Copyright © 2022 VARO S t r a n a | 11 www.varo.com

17 VYHLÁSENIE O ZHODE

VARO N.V. - Vic. Van Rompuy N.V. – Joseph Van Instraat 9 - BE2500 Lier - BELGICKO vyhlasuje, že Výrobok: Vŕtacie kladivo Obchodná známka: POWERplus Model: POWX1195 je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkoľvek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť. Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu): 2011/65/EU 2006/42/ES 2014/30/EU Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu): EN60745-1 : 2009 EN60745-2-6 : 2010 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Uchovávateľ technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Dolupodpísaný koná v mene výkonného riaditeľa spoločnosti, Philippe Vankerkhove Regulačné záležitosti – Compliance Manager 01/08/2022, Lier - BelgiumPOWX1195 RO Copyright © 2022 VARO P a g i n a | 1 www.varo.com
