ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ POWX1195 PowerPlus

5.4 Χρήση και φροντίδα των ηλεκτρικών εργαλείων .................................................. 5

5.5 Σέρβις ...................................................................................................................... 6 6 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ............................................. 6 7 ΠΡΙΝ ΞΕΚΙΝΗΣΕΤΕ ΤΗΝ ΕΡΓΑΣΙΑ ................................................. 7

7.1 Συναρμογή και αλλαγή εργαλείων ......................................................................... 7

8.3 Σύστημα συλλογής σκόνης (Εικ. 3) ........................................................................ 7

8.4 Διακόπτης κρούσης/διάτρησης .............................................................................. 7

8.5 Πώς να χρησιμοποιήσετε το κατεδαφιστικό .......................................................... 8

• 9 ΛΙΠΑΝΣΗ - ΣΤΑΘΜΗ ΛΑΔΙΟΥ p. 9
• 9.1 Αλλαγή λαδιού p. 9
• 10 ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ p. 9
• 10.1 Καθαρισμός p. 9
• 11 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ p. 10
• 12 ΘΟΡΥΒΟΣ p. 10
• 13 ΤΜΗΜΑ ΕΞΥΠΗΡΕΤΗΣΗΣ p. 10
• 14 ΑΠΟΘΗΚΕΥΣΗ p. 10
• 15 ΕΓΓΥΗΣΗ p. 11
• POWX1195 EL Copyright © 2022 VARO Σ ε λ ί δ α | 2 www.varo.com 16 ΠΕΡΙΒΑΛΛΟΝ p. 11
• 17 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ POWX1195 EL Copyright © 2022 VARO Σ ε λ ί δ α | 3 www.varo.com ΚΡΟΥΣΤΙΚΟ ΔΡΑΠΑΝΟ 1500 W POWX1195 1 ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ Το μηχάνημα προορίζεται για κρουστική διάτρηση σε μπετόν, τούβλο και πέτρα, καθώς και για ελαφριά εργασία σμίλευσης. Είναι επίσης κατάλληλο για διάτρηση χωρίς κρούση σε ξύλο, μέταλλο, κεραμικά και πλαστικά. Δεν έχει σχεδιαστεί για εμπορική χρήση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Για τη δική σας ασφάλεια, διαβάστε προσεκτικά αυτό το εγχειρίδιο και τις γενικές οδηγίες ασφάλειας πριν χρησιμοποιήσετε το μηχάνημα. Αν δώσετε το ηλεκτρικό εργαλείο σε άλλο χρήστη, θα πρέπει να δώσετε μαζί και αυτές τις οδηγίες. 2 ΠΕΡΙΓΡΑΦΗ (ΕΙΚ. 1) p. 12

2. Χιτώνιο στερέωσης

5. Αναστολέας κρούσης

6. Αναστολέας διάτρησης

7. Σύστημα AVS (Anti-Vibration

System, Αντικραδασμικό σύστημα)

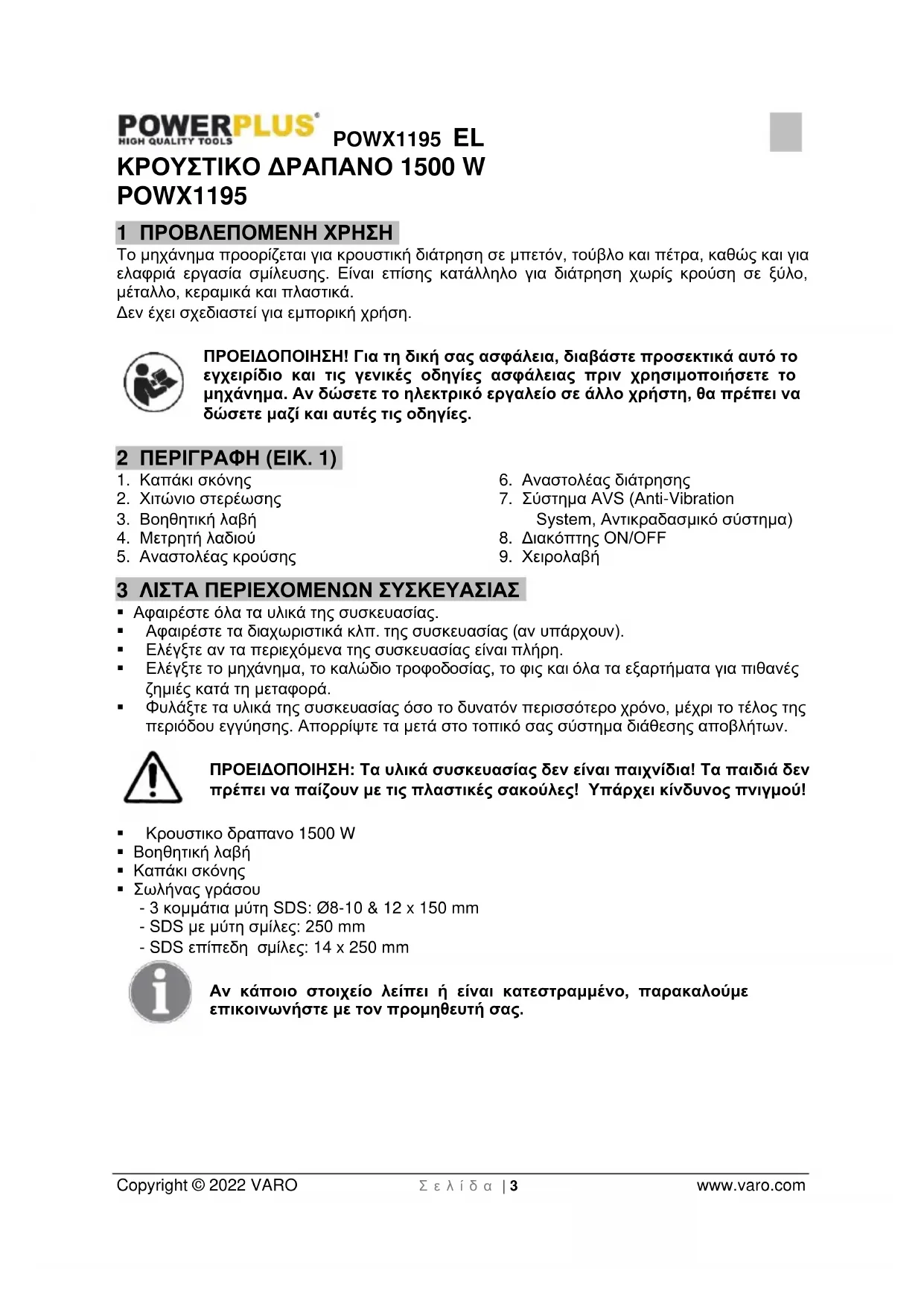

3 ΛΙΣΤΑ ΠΕΡΙΕΧΟΜΕΝΩΝ ΣΥΣΚΕΥΑΣΙΑΣ

• Αφαιρέστε όλα τα υλικά της συσκευασίας.

• Αφαιρέστε τα διαχωριστικά κλπ. της συσκευασίας (αν υπάρχουν).

• Ελέγξτε αν τα περιεχόμενα της συσκευασίας είναι πλήρη.

• Ελέγξτε το μηχάνημα, το καλώδιο τροφοδοσίας, το φις και όλα τα εξαρτήματα για πιθανές ζημιές κατά τη μεταφορά.

• Φυλάξτε τα υλικά της συσκευασίας όσο το δυνατόν περισσότερο χρόνο, μέχρι το τέλος της περιόδου εγγύησης. Απορρίψτε τα μετά στο τοπικό σας σύστημα διάθεσης αποβλήτων. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τα υλικά συσκευασίας δεν είναι παιχνίδια! Τα παιδιά δεν πρέπει να παίζουν με τις πλαστικές σακούλες! Υπάρχει κίνδυνος πνιγμού!

• Κρουστικο δραπανο 1500 W

• Σωλήνας γράσου - 3 κομμάτια μύτη SDS: Ø8-10 & 12 x 150 mm - SDS με μύτη σμίλες: 250 mm - SDS επίπεδη σμίλες: 14 x 250 mm Αν κάποιο στοιχείο λείπει ή είναι κατεστραμμένο, παρακαλούμε επικοινωνήστε με τον προμηθευτή σας.POWX1195 EL Copyright © 2022 VARO Σ ε λ ί δ α | 4 www.varo.com 4 ΣΥΜΒΟΛΑ Σε αυτό το εγχειρίδιο ή/και πάνω στο μηχάνημα χρησιμοποιούνται τα εξής σύμβολα:

Διαβάστε το εγχειρίδιο πριν από τη χρήση.

Σύμφωνα με τις βασικές απαιτήσεις των Ευρωπαϊκών

Φοράτε προστατευτικά γάντια.

Χρησιμοποιείτε αντιθορυβική

Κλάση II - Το μηχάνημα διαθέτει διπλή μόνωση. Δεν χρειάζεται επομένως καλώδιο

Να φοράτε πάντα προστατευτικά γυαλιά. 5 ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΑ ΗΛΕΚΤΡΙΚΑ

Διαβάστε όλες τις προειδοποιήσεις και οδηγίες. Η μη τήρηση των προειδοποιήσεων και οδηγιών μπορεί να αποτελέσει αιτία ηλεκτροπληξίας, πυρκαγιάς ή/και σοβαρού τραυματισμού. Φυλάξτε τις προειδοποιήσεις και οδηγίες ασφάλειας για μελλοντική χρήση. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιήσεις αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν με ρεύμα (με καλώδιο) ή με μπαταρία (χωρίς καλώδιο, επαναφορτιζόμενα).

• Διατηρείτε τον χώρο εργασίας σας καθαρό και καλά φωτισμένο. Η ακαταστασία και ο ελλιπής φωτισμός στον χώρο εργασίας δημιουργούν συνθήκες για ατυχήματα.

• Μην εργάζεστε με ηλεκτρικά εργαλεία σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, π.χ. όπου υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες που μπορούν να δημιουργήσουν ανάφλεξη της σκόνης ή των ατμών.

• Κατά τη διάρκεια της χρήσης του ηλεκτρικού εργαλείου, φροντίστε ώστε να μην πλησιάζουν κοντά παιδιά και άλλα άτομα. Αν αποσπαστεί η προσοχή σας μπορεί να χάσετε τον έλεγχο του εργαλείου.

5.2 Ηλεκτρική ασφάλεια

Ελέγχετε πάντα αν η ισχύς τροφοδοσίας αντιστοιχεί στην τάση που αναγράφεται στην πλακέτα χαρακτηριστικών.

• Το φις των ηλεκτρικών εργαλείων πρέπει να ταιριάζει στην πρίζα. Μην κάνετε κανενός είδους τροποποίηση στο φις. Μη χρησιμοποιείτε προσαρμοστικά φις στα γειωμένα ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί τροποποιήσεις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο θανατηφόρας ηλεκτροπληξίας.

• Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες, όπως σωλήνες, καλοριφέρ, κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, αυξάνεται ο κίνδυνος θανατηφόρας ηλεκτροπληξίας.

• Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή την υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο θανατηφόρας ηλεκτροπληξίας.

• Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιήσετε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το εργαλείο από την πρίζα. Έχετε το καλώδιο μακριά από εστίες θερμότητας, λάδια, κοφτερές ακμές η κινούμενα εξαρτήματα. Τα χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

• Όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο σε εξωτερικό χώρο, χρησιμοποιείτε καλώδιο προέκτασης κατάλληλο για χρήση σε εξωτερικό χώρο. Η χρήση καλωδίου προέκτασης κατάλληλου για χρήση σε εξωτερικό χώρο μειώνει τον κίνδυνο ηλεκτροπληξίας.POWX1195 EL Copyright © 2022 VARO Σ ε λ ί δ α | 5 www.varo.com

• Αν είναι απαραίτητο να χρησιμοποιήσετε ένα ηλεκτρικό εργαλείο σε μέρος όπου υπάρχει υγρασία, η τροφοδοσία του θα πρέπει να γίνει από ρεύμα που προστατεύεται από συσκευή παραμένοντος ρεύματος (RCD). Η χρήση μιας συσκευής RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

5.3 Ατομική ασφάλεια

• Να είστε προσεκτικοί. Προσέχετε αυτό που κάνετε και χρησιμοποιείτε κοινή λογική στην εργασία σας με ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ένα ηλεκτρικό εργαλείο αν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμάκων. Μία στιγμή απροσεξίας, κατά τη διάρκεια χρήσης του εργαλείου, μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

• Χρησιμοποιείτε εξοπλισμό ασφάλειας. Φοράτε πάντα προστατευτικά γυαλιά. Η χρήση εξοπλισμού ασφάλειας, όπως μάσκα σκόνης, αντιολισθητικά παπούτσια, κράνος ή ωτασπίδες όποτε χρειάζεται, ελαττώνει τον κίνδυνο τραυματισμού.

• Αποφεύγετε την τυχαία εκκίνηση του μηχανήματος. Βεβαιώνεστε ότι ο διακόπτης βρίσκεται στη θέση OFF (κλειστός) πριν συνδέσετε το φις στην πρίζα. Αν κατά τη μεταφορά του μηχανήματος έχετε το δάχτυλό σας πάνω στον διακόπτη ή συνδέσετε το μηχάνημα στην πρίζα όταν ο διακόπτης είναι στη θέση ON (ανοικτός), αυξάνετε τις πιθανότητες ατυχήματος.

• Πριν θέσετε σε λειτουργία το μηχάνημα, αφαιρείτε τα ρυθμιστικά εργαλεία και τα μηχανικά κλειδιά. Ένα εργαλείο ή μηχανικό κλειδί που έχει μείνει πάνω σε ένα περιστρεφόμενο εξάρτημα του μηχανήματος, μπορεί να οδηγήσει σε τραυματισμό.

• Μην προεκτείνεστε πολύ. Πατάτε πάντα σταθερά κάτω. Έτσι θα μπορείτε να ελέγχετε καλύτερα το εργαλείο σε απροσδόκητες καταστάσεις.

• Φοράτε κατάλληλα ρούχα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Προσέχετε ώστε τα μαλλιά, τα ρούχα και τα γάντια σας να μην πλησιάζουν στο εργαλείο. Τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν στα κινούμενα εξαρτήματα.

• Αν υπάρχουν συσκευές εξαγωγής σκόνης για σύνδεση στο μηχάνημα, φροντίστε να τις συνδέσετε και να τις χρησιμοποιήσετε σωστά. Η χρήση τέτοιων συσκευών μειώνει τους κινδύνους που σχετίζονται με τη σκόνη.

5.4 Χρήση και φροντίδα των ηλεκτρικών εργαλείων

• Μην περιμένετε από το εργαλείο να κάνει περισσότερα από όσα μπορεί. Χρησιμοποιείτε το κατάλληλο ηλεκτρικό εργαλείο για την εργασία σας. Ένα ηλεκτρικό εργαλείο θα κάνει καλύτερα και ασφαλέστερα τη δουλειά του αν χρησιμοποιείται για τον σκοπό για τον οποίο προορίζεται.

• Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο αν ο διακόπτης είναι ελαττωματικός. Ένα ηλεκτρικό εργαλείο με χαλασμένο διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί.

• Πριν κάνετε ρυθμίσεις, αλλάξετε εξαρτήματα ή αποθηκεύσετε το εργαλείο, αποσυνδέετε το φις από την πρίζα. Αυτά τα προληπτικά μέτρα μειώνουν το ενδεχόμενο της τυχαίας εκκίνησης του εργαλείου.

• Φυλάσσετε το ηλεκτρικο εργαλείο, όταν δεν το χρησιμοποιείτε, σε χώρους όπου δεν πλησιάζουν παιδιά και μην επιτρέπετε τη χρήση του από άτομα που δεν είναι εξοικειωμένα με αυτό ή δεν έχουν διαβάσει τις οδηγίες χρήσης. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άτομα που δεν έχουν σχετική εμπειρία.

• Τα ηλεκτρικά εργαλεία χρειάζονται συντήρηση. Ελέγχετε μήπως τα κινούμενα εξαρτήματα είναι κακώς ευθυγραμμισμένα ή μπλοκαρισμένα, μήπως υπάρχουν εξαρτήματα σπασμένα ή ζημιές, και οτιδήποτε άλλο μπορεί να επηρεάσει τη λειτουργία του εργαλείου. Αν το εργαλείο πάθει ζημιά, θα πρέπει να επισκευαστεί. Πολλά ατυχήματα συμβαίνουν λόγω της κακής συντήρησης των ηλεκτρικών εργαλείων.

• Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Αν τα εργαλεία κοπής συντηρούνται σωστά και έχουν αιχμηρές λεπίδες, υπάρχουν λιγότερες πιθανότητες να μπλοκάρουν και ο χειρισμός τους είναι ευκολότερος.POWX1195 EL Copyright © 2022 VARO Σ ε λ ί δ α | 6 www.varo.com

• Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, τα εξαρτήματα τα κοπτικά εργαλεία κλπ. σύμφωνα με αυτές τις οδηγίες και σύμφωνα με τον τρόπο χρήσης για τον οποίο είναι σχεδιασμένο αυτό το είδος εργαλείου, λαμβάνοντας επίσης υπόψη τις συνθήκες εργασίας και την εργασία που θέλετε να κάνετε. Η χρήση των ηλεκτρικών εργαλείων για άλλο σκοπό ή με άλλο τρόπο, εκτός από αυτούς για τους οποίους είναι σχεδιασμένο , μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

• Το σέρβις του ηλεκτρικού εργαλείου σας πρέπει να γίνεται μόνο από εξειδικευμένο τεχνικό προσωπικό και να χρησιμοποιούνται μόνο γνήσια ανταλλακτικά. Έτσι εξασφαλίζεται ότι θα λειτουργεί σύμφωνα με τα απαιτούμενα πρότυπα ασφαλείας. 6 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

• Ελέγξτε την τάση (Volt) που είναι σημειωμένη πάνω στην πλακέτα χαρακτηριστικών.

• Αν χρησιμοποιείτε τύμπανα περιέλιξης καλωδίου, τραβάτε όλο το καλώδιο από το τύμπανο. Ελάχιστη διατομή αγωγού: 1,0 mm².

• Όταν χρησιμοποιείτε το ηλεκτρικό κρουστικό δράπανο σε εξωτερικό χώρο, συνδέετέ το στο ρεύμα μέσω ενός καλωδίου προέκτασης τύπου H07RN-F 3G 1,5 mm² και πρίζες προστατευμένες από τη βροχή που είναι σε καλή κατάσταση.

• Σιγουρεύεστε για τη σταθερότητά σας πάνω σε σκάλες και ικριώματα όταν κάνετε διάτρηση ελεύθερα.

• Χρησιμοποιήστε έναν ανιχνευτή καλωδίων για να εντοπίσετε γραμμές τηλεφώνου, ηλεκτρικού δικτύου, νερού, κλπ. μέσα στους τοίχους. Αποφύγετε να αγγίξετε ηλεκτροφόρα τμήματα ή αγωγούς.

• Φοράτε προστατευτικά αυτιών για να προστατέψετε την ακοή σας. Η απώλεια της ακοής μπορεί να είναι σταδιακή!

• Φοράτε προστατευτικά γυαλιά και χρησιμοποιείτε μάσκα για τη σκόνη αν η εργασία σας δημιουργεί σκόνη.

• Μη χρησιμοποιήσετε το μηχάνημα σε περιοχές όπου υπάρχουν ατμοί ή εύφλεκτα υγρά.

• Βγάζετε πάντα το φις από την πρίζα πριν κάνετε καθαρισμό ή αλλαγές στο μηχάνημα.

• Προστατεύετε το καλώδιο τροφοδοσίας. Τα λάδια και τα οξέα μπορούν να καταστρέψουν το καλώδιο.

• Μην υπερφορτώσετε ποτέ το μηχάνημα.

• Ασφαλίζετε όλα τα υλικά εργασίας όπως απαιτείται.

• Σημαντικό! Επιβάλλεται να ακολουθείτε όλους τους κανονισμούς ασφάλειας της χώρας σας σχετικά με την εγκατάσταση, τη λειτουργία και τη συντήρηση.

• Οι κεφαλές των σμιλών και οι κοπτικές κεφαλές μπορούν να εκσφενδονιστούν κατά λάθος από το μηχάνημα και να προκαλέσουν σοβαρό τραυματισμό.

• Πριν ξεκινήσετε την εργασία, ελέγχετε πάντα αν η κεφαλή της σμίλης ή η κοπτική κεφαλή είναι καλά ασφαλισμένη στον σφιγκτήρα.

• Εξετάζετε τακτικά τον σφιγκτήρα για ενδείξεις φθοράς ή ζημιάς.

• Μη βάζετε σε λειτουργία ποτέ ένα εργαλείο κρούσης προτού το βάλετε να πιέζει το αντικείμενο υπό επεξεργασία (τοίχο, οροφή, κλπ.).

• Όταν τελειώνετε, βγάζετε το κρουστικό δράπανο από το ρεύμα και αφαιρείτε από το μηχάνημα τη σμίλη ή την κοπτική κεφαλή.

• Αποσυνδέετε πάντα το κρουστικό δράπανο από το ρεύμα πριν αλλάξετε μια σμίλη ή κοπτική κεφαλή.

• Προστατεύετε τα μάτια σας και των άλλων ατόμων που τυχόν να εργάζονται κοντά σας από τα σωματίδια και τα θραύσματα που πετάγονται από το μηχάνημα. Φοράτε κράνος! Φτιάχνετε μεσότοιχους!

• Φοράτε γάντια εργασίας για να προστατεύετε τα δάχτυλά σας από τυχόν γδάρσιμο και τραυματισμό.

• Οι κραδασμοί μπορούν να κάνουν ζημιά στο σύστημα χεριού-βραχίονα. Μην αφήνετε τους κραδασμούς να συνεχίζονται περισσότερο από ένα ελάχιστο χρονικό διάστημα.POWX1195 EL Copyright © 2022 VARO Σ ε λ ί δ α | 7 www.varo.com

• Έχετε πάντα το καλώδιο τροφοδοσίας μακριά και πίσω από το μηχάνημα.

• Αποθηκεύετε τη συσκευή σε μέρος όπου δεν πλησιάζουν παιδιά.

• Όταν εκτελείτε μια εργασία, κρατάτε πάντα τη συσκευή και με τα δύο χέρια και φροντίζετε να στέκεστε σταθερά. 7 ΠΡΙΝ ΞΕΚΙΝΗΣΕΤΕ ΤΗΝ ΕΡΓΑΣΙΑ

• Ελέγξτε το σημείο όπου πρόκειται να εργαστείτε με συσκευή ανίχνευσης, για τυχόν κρυμμένα ηλεκτρικά καλώδια, σωλήνες υγραερίου ή νερού.

• Ελέγξτε αν η τάση του δικτύου συμφωνεί με την ένδειξη στην πινακίδα του εργαλείου πριν συνδέσετε το τρυπάνι με την παροχή ρεύματος

7.1 Συναρμογή και αλλαγή εργαλείων

Το μηχάνημα είναι εφοδιασμένο με σύστημα σύσφιγξης SDS-plus.

• Πριν την συναρμογή, καθαρίστε τα εργαλεία και επαλείψτε την επιφάνειά τους με ένα λεπτό στρώμα γράσου μηχανής.

• Τραβήξτε προς τα πίσω το στερεωτικό χιτώνιο και κρατήστε το.

• Σπρώξτε και περιστρέψτε το καθαρισμένο από τη σκόνη εργαλείο μέσα στον εργαλειοφορέα, μέχρι να μην πάει άλλο. Το εργαλείο θα ασφαλιστεί εκεί αυτόματα.

• Βεβαιωθείτε ότι το εργαλείο έχει ασφαλιστεί, τραβώντας το.

7.2 Αφαίρεση εργαλείου SDS-plus

Τραβήξτε προς τα πίσω το στερεωτικό χιτώνιο, κρατήστε το, και αφαιρέστε το εργαλείο. Τα εξαρτήματα μπορεί να είναι καυτά μετά από τη χρήση. Μην αγγίζετε με το χέρι την άκρη ενός εξαρτήματος! Φοράτε πάντα προστατευτικά γάντια για να αφαιρέσετε ένα εξάρτημα. 8 ΛΕΙΤΟΥΡΓΙΑ

8.1 Άναμμα και Σβήσιμο

• Άναμμα: Πιέστε τον διακόπτη λειτουργίας (8).

• Σβήσιμο: Ελευθερώστε τον διακόπτη λειτουργίας (8).

Για λόγους ασφαλείας, χρησιμοποιείτε το κρουστικό δράπανο πάντα με τη λαβή. Όταν εργάζεστε περιστρέφοντας τη λαβή, μπορείτε να διατηρείτε ασφαλή θέση του σώματος. Ξεσφίξτε και γυρίστε τη λαβή αριστερόστροφα. Περάστε τη θηλιά πάνω στον λαιμό του περιβλήματος του εργαλείου και τοποθετήστε τη λαβή. Μετά, σφίξτε τη λαβή.

8.3 Σύστημα συλλογής σκόνης (Εικ. 3)

Πριν εκτελέσετε μια εργασία κρουστικής διάτρησης κάθετα από πάνω, τραβήξτε έξω το σύστημα συλλογής σκόνης πάνω από την κοπτική κεφαλή.

8.4 Διακόπτης κρούσης/διάτρησης

• Με τον διακόπτη κρούσης/διάτρησης μπορούν να ενεργοποιηθούν οι λειτουργίες κρούσης και κρουστικής διάτρησης.

• Για να επιλέξετε μια λειτουργία, χρησιμοποιήστε τους παρακάτω συνδυασμούς χρήσης του μπροστινού και πίσω διακόπτη κρούσης/διάτρησης.

Τρόπος λειτουργίας κρουστικής διάτρησης: Διάτρηση σε τοίχους, μπετόν και φυσική πέτρα. Μη χρησιμοποιήσετε τη λειτουργία κρουστικής διάτρησης για κεραμίδια ή άλλο υλικό που δεν μπορεί να αντέξει την ενέργεια της κρούσης.POWX1195 EL Copyright © 2022 VARO Σ ε λ ί δ α | 8 www.varo.com Σημαντικό! Για την κρουστική διάτρηση απαιτείται λίγη πίεση. Η πάρα πολύ πίεση δημιουργεί περιττό φορτίο πάνω στο μοτέρ. Ελέγχετε τακτικά τις κοπτικές κεφαλές. Ακονίζετε ή αντικαθιστάτε τις στομωμένες κοπτικές

Μη χρησιμοποιήσετε το τσοκ SDS σε συνδυασμό με τη λειτουργία κρούσης/διάτρησης κρούσης!

8.5 Πώς να χρησιμοποιήσετε το κατεδαφιστικό

1. Αφού τοποθετήσετε την άκρη του εργαλείου στην επιφάνεια μπετόν, θέστε το εργαλείο σε

2. Χρησιμοποιώντας το βάρος του μηχανήματος και κρατώντας γερά το κατεδαφιστικό και

με τα δύο χέρια, μπορείτε να ελέγξετε το κλώτσημα που ενδεχομένως να ακολουθήσει.

3. Συνεχίστε με μέτριο ρυθμό εργασίας. Η χρήση πολύ μεγάλης πίεσης θα μειώσει την

ΠΡΟΣΟΧΗ Μετά από αρκετή ώρα χρήσης, το περίβλημα του κυλίνδρου γίνεται καυτό. Γι' αυτό, προσέχετε να μην κάψετε τα χέρια σας.

Τρόπος λειτουργίας κρούσης: Κρούση σε τοίχους, μπετόν και φυσική πέτρα.

Τρόπος λειτουργίας διάτρησης: Διάτρηση σε ξύλο, συνθετικά υλικά και μέταλλα.

Περιστροφή σμίλης: Θέση μη λειτουργίας που χρησιμοποιείται μόνο για την περιστροφή της επίπεδης σμίλης στην επιθυμητή θέση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κανένας τρόπος λειτουργίας: Το μοτέρ γυρίζει χωρίς φορτίο, ο άξονας δεν γυρίζει. Μη θέσετε τον διακόπτη σε αυτή τη θέση. Το μοτέρ μπορεί να πάθει σοβαρή ζημιά.POWX1195 EL Copyright © 2022 VARO Σ ε λ ί δ α | 9 www.varo.com ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην ασκείτε μεγάλη πίεση πάνω στο μηχάνημα. Ο μηχανισμός σφυροκόπησης ενεργοποιείται ασκώντας ελαφριά πίεση πάνω στο εργαλείο όταν η μύτη της σμίλης βρεθεί σε επαφή με το αντικείμενο εργασίας. 9 ΛΙΠΑΝΣΗ - ΣΤΑΘΜΗ ΛΑΔΙΟΥ Ελέγχετε τη στάθμη του λαδιού πριν να χρησιμοποιήσετε το μηχάνημα. Το λάδι θα πρέπει να αλλάζεται μετά από περίπου 40-50 ώρες χρήσης. Συνιστώμενος τύπος λαδιού: 25 ml SAE 15W/40 ή άλλο της ίδιας ποιότητας.

• Πριν από την τροφοδότηση λαδιού, χρησιμοποιήστε το παρεχόμενο κλειδί για να αφαιρέσετε τον μετρητή λαδιού (4). Προσέχετε να μη χάσετε τη συσκευασία από καουτσούκ που είναι συνδεδεμένο κάτω από τον μετρητή λαδιού.

• Ελέγχετε τη στάθμη του λαδιού καθημερινά για να βεβαιώνεστε ότι έχετε λάδι.

• Μετά από την τροφοδότηση λαδιού, στερεώστε τον μετρητή λαδιού. Σημαντικό: Το άχρηστο λάδι πρέπει να απορρίπτεται σε κατάλληλο σημείο συλλογής για απόβλητα λαδιού. 10 ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ Προσοχή! Πριν εκτελέσετε οποιαδήποτε εργασία πάνω στο εργαλείο, βγάλτε το φις από την πρίζα.

• Διατηρείτε καθαρές τις οπές εξαερισμού του εργαλείου για να μην υπερθερμανθεί το

• Καθαρίζετε τακτικά το μηχάνημα με ένα μαλακό πανί, κατά προτίμηση μετά από κάθε

• Διατηρείτε ελεύθερες τις σχισμές εξαερισμού από σκόνη και βρωμιές.

• Αν δεν βγαίνουν οι βρωμιές, χρησιμοποιήστε ένα μαλακό πανί μουσκεμένο σε

Μη χρησιμοποιήσετε ποτέ διαλύτες τέτοιους όπως βενζίνη, οινόπνευμα, αμμωνία, κλπ. Αυτοί οι διαλύτες μπορεί να κάνουν ζημιά στα πλαστικά τμήματα.POWX1195 EL Copyright © 2022 VARO Σ ε λ ί δ α | 10 www.varo.com 11 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ονομαστική τάση 230 V Ονομαστική συχνότητα 50 Hz Ονομαστική ισχύς 1500 W Ταχύτητα περιστροφής 860 min

Κατηγορία προστασίας

Ικανότητα διάτρησης σε μπετόν 32 χλστ. Ικανότητα διάτρησης σε ατσάλι 13 χλστ. Ικανότητα διάτρησης σε ξύλο 42 χλστ. Ρυθμός κρούσης 4250 min

Μήκος καλωδίου 3 μ. + φις VDE 12 ΘΟΡΥΒΟΣ Τιμές εκπομπής θορύβου μετρημένες σύμφωνα με το σχετικό πρότυπο. (K=3) Στάθμη ηχητικής πίεσης LpA 93 dB(A) Στάθμη ηχητικής ισχύος LwA 104 dB(A) ΠΡΟΣΟΧΗ! Φοράτε ωτοασπίδες όταν η ηχητική πίεση είναι πάνω από 85 dB(A). aw (Κραδασμοί): 17,4 m/s² K = 1,5 m/s² 13 ΤΜΗΜΑ ΕΞΥΠΗΡΕΤΗΣΗΣ

• Οι χαλασμένοι διακόπτες πρέπει να αντικαθίστανται από άτομο του τμήματος εξυπηρέτησης πελατών μας.

• Αν το καλώδιο τροφοδοσίας (ή το φις) χαλάσει, πρέπει να αντικατασταθεί με ειδικό καλώδιο τροφοδοσίας που διατίθεται στο τμήμα εξυπηρέτησης πελατών μας. Η αντικατάσταση του καλωδίου τροφοδοσίας πρέπει να γίνεται μόνο από άτομο του τμήματος εξυπηρέτησης πελατών μας (δείτε τελευταία σελίδα) ή από εξειδικευμένο άτομο (εξειδικευμένο ηλεκτρολόγο). 14 ΑΠΟΘΗΚΕΥΣΗ

• Καθαρίστε επιμελημένα ολόκληρο το μηχάνημα και τα εξαρτήματά του.

• Αποθηκεύστε το σε μέρος όπου δεν πλησιάζουν παιδιά, σε μια σταθερή και ασφαλή θέση, σε δροσερό και ξηρό χώρο, αποφεύγοντας τις πολύ υψηλές ή πολύ χαμηλές θερμοκρασίες.

• Προστατεύετέ το από την έκθεση στον ήλιο. Να βρίσκεται στο σκοτάδι, αν είναι δυνατόν.

• Μην το φυλάγετε μέσα σε πλαστικές σακούλες για να αποφύγετε τη συσσώρευση υγρασίας.POWX1195 EL Copyright © 2022 VARO Σ ε λ ί δ α | 11 www.varo.com 15 ΕΓΓΥΗΣΗ

• Αυτό το προϊόν έχει εγγύηση για περίοδο 36 μηνών που ισχύει από την ημερομηνία αγοράς του πρώτου χρήστη.

• Αυτή η εγγύηση καλύπτει όλα τα ελαττώματα υλικών και κατασκευής. Δεν συμπεριλαμβάνει μπαταρίες, φορτιστές, ελαττωματικά εξαρτήματα που υπόκεινται σε φυσιολογική φθορά, όπως ρουλεμάν, καρβουνάκια, καλώδια και φις, ή αξεσουάρ όπως τρυπάνια, μύτες τρυπανιών, πριονόλαμες, κλπ., ζημιές ή ελαττώματα που προκύπτουν από κακή χρήση, ατυχήματα ή τροποποιήσεις, ούτε έξοδα μεταφοράς.

• Ζημιές ή/και ελαττώματα που προκύπτουν από κακή χρήση, επίσης δεν εμπίπτουν στους όρους αυτής της εγγύησης.

• Επίσης αποποιούμεθα κάθε ευθύνη για οποιονδήποτε σωματικό τραυματισμό προκληθεί από κακή χρήση του εργαλείου.

• Οι επισκευές πρέπει να γίνονται μόνο από εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών για εργαλεία Powerplus.

• Για περισσότερες πληροφορίες, μπορείτε πάντα να καλέσετε τον αριθμό 00 32 3 292 92

• Οποιαδήποτε μεταφορικά έξοδα θα επιβαρύνουν πάντα τον πελάτη, εκτός αν έχει συμφωνηθεί διαφορετικά γραπτώς.

• Εντούτοις, δεν μπορεί να εγερθεί καμία αξίωση εγγύησης αν η ζημιά του μηχανήματος είναι αποτέλεσμα παραμελημένης συντήρησης ή υπερφόρτωσης.

• Αποκλείεται κατηγορηματικά από την εγγύηση οποιαδήποτε ζημιά προκύψει από εισχώρηση υγρού, διείσδυση υπερβολικής ποσότητας σκόνης, εσκεμμένη ζημιά (σκόπιμα ή από μεγάλη απερισκεψία), ακατάλληλη χρήση (χρήση για σκοπούς για τους οποίους η συσκευή δεν είναι κατάλληλη), αδέξια χρήση (π.χ. αμέλεια τήρησης των οδηγιών που δίνονται στο εγχειρίδιο), ανεπιτήδεια συναρμολόγηση, πλήξη από κεραυνό, σφάλμα τάσης δικτύου ρεύματος. Αυτή η λίστα δεν είναι περιοριστική.

• Η αποδοχή αξιώσεων εγγύησης δεν μπορεί ποτέ να οδηγήσει σε παράταση της περιόδου εγγύησης ούτε σε έναρξη νέας περιόδου εγγύησης στην περίπτωση αντικατάστασης μιας

• Οι συσκευές ή τα εξαρτήματα που αντικαθίστανται βάσει εγγύησης, περιέρχονται στην κατοχή της Varo NV.

• Διατηρούμε το δικαίωμα να απορρίψουμε κάθε αξίωση όπου δεν είναι δυνατή η επιβεβαίωση της αγοράς ή δεν είναι σαφές εάν το προϊόν έχει συντηρηθεί σωστά. (Καθαρές οπές αερισμού, τακτική συντήρηση στα καρβουνάκια, κλπ.)

• Πρέπει να κρατήσετε την απόδειξη αγοράς ως τεκμήριο της ημερομηνίας αγοράς του

• Το μηχάνημά σας πρέπει να επιστραφεί στον προμηθευτή σας μη αποσυναρμολογημένο και σε αποδεκτά καθαρή κατάσταση, (μέσα στην αρχική του πλαστική συσκευασία, αν ισχύει για το προϊόν), συνοδευόμενο από την απόδειξη αγοράς. 16 ΠΕΡΙΒΑΛΛΟΝ Εάν η συσκευή σας πρέπει να αντικατασταθεί μετά από παρατεταμένη χρήση, μην την πετάξετε στα οικιακά απορρίμματα αλλά απορρίψτε την με ασφαλή για το περιβάλλον τρόπο. Τα απορρίμματα που παράγονται από τα ηλεκτρικά μηχανήματα δεν μπορούμε να τα επεξεργαστούμε όπως τα οικιακά απορρίμματα. Προνοήστε για την ανακύκλωση εκεί όπου είναι διαθέσιμες οι κατάλληλες εγκαταστάσεις. Συμβουλευθείτε τους τοπικούς φορείς ή τον αντιπρόσωπο για συμβουλές σχετικά με τη συλλογή και την απόρριψη.POWX1195 EL Copyright © 2022 VARO Σ ε λ ί δ α | 12 www.varo.com 17 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ Η VARO N.V. - Vic. Van Rompuy N.V. – Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, δηλώνει ότι το κάτωθι προϊόν: Κρουστικό δράπανο εμπορικό σήμα: POWERplus μοντέλο: POWX1195 είναι σύμφωνο με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις των εφαρμοστέων Ευρωπαϊκών Οδηγιών, με βάση την εφαρμογή των ευρωπαϊκών εναρμονισμένων προτύπων. Οποιαδήποτε άνευ αδείας τροποποίηση της συσκευής καθιστά άκυρη αυτή τη δήλωση. Ευρωπαϊκές Οδηγίες (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής): 2011/65/EU 2006/42/EK 2014/30/EU Ευρωπαϊκά εναρμονισμένα πρότυπα (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής): EN60745-1 : 2009 EN60745-2-6 : 2010 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Θεματοφύλακας της Τεχνικής Τεκμηρίωσης: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Ο κάτωθι υπογεγραμμένος ενεργεί εξ ονόματος του Γενικού Διευθυντή της εταιρείας, Philippe Vankerkhove Ρυθμιστικές Υποθέσεις – Διευθυντής Συμμόρφωσης 01/08/2022, Lier - BelgiumPOWX1195 HR Copyright © 2022 VARO S t r a n i c a | 1 www.varo.com 1 NAMJENA ........................................................................................ 3 2 OPIS (SL. 1) ..................................................................................... 3
