MANUALE UTENTE POWX1195 PowerPlus

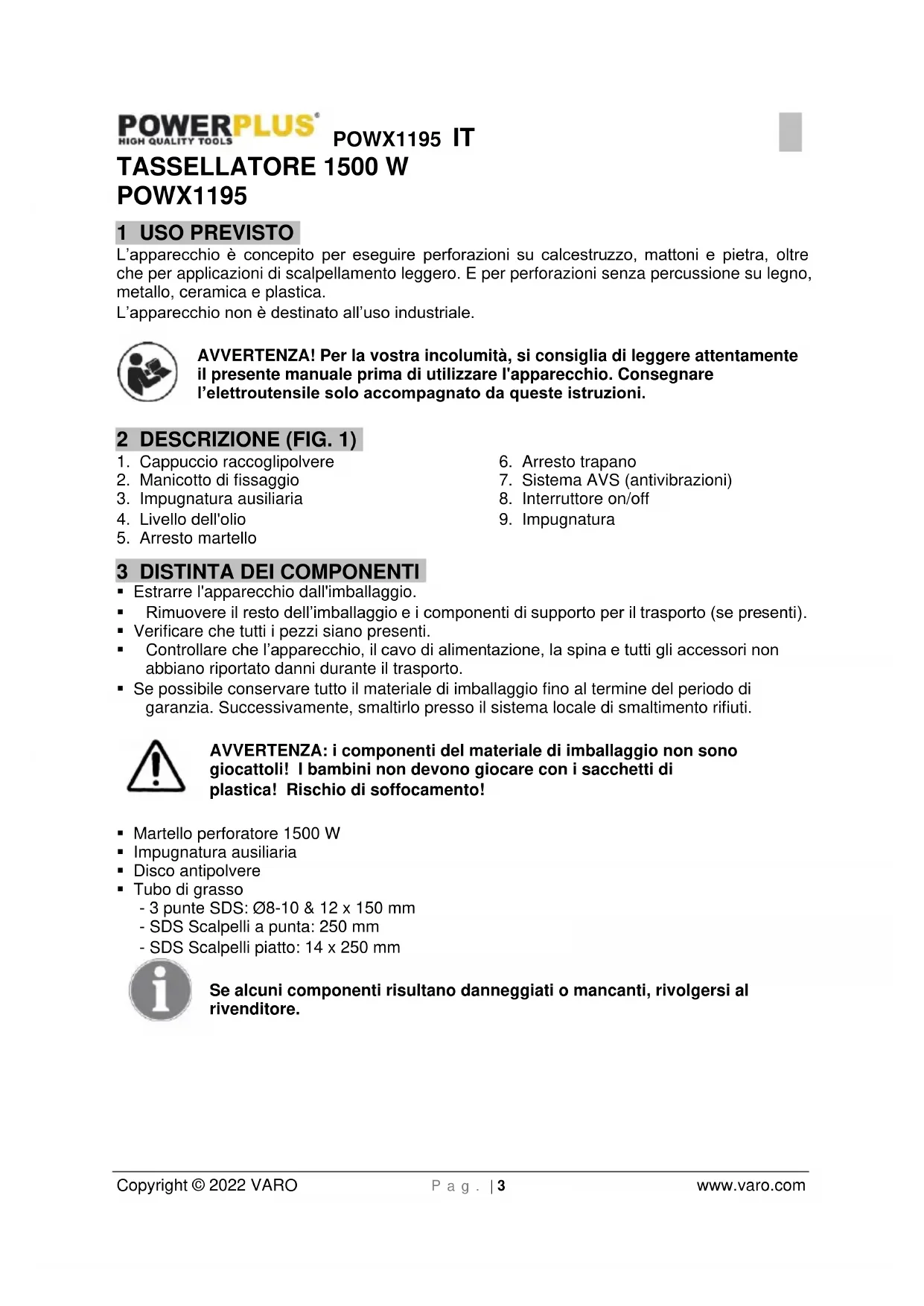

Copyright © 2022 VARO P a g . | 3 www.varo.com TASSELLATORE 1500 W POWX1195 1 USO PREVISTO L’apparecchio è concepito per eseguire perforazioni su calcestruzzo, mattoni e pietra, oltre che per applicazioni di scalpellamento leggero. E per perforazioni senza percussione su legno, metallo, ceramica e plastica. L’apparecchio non è destinato all’uso industriale. AVVERTENZA! Per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare l'apparecchio. Consegnare l’elettroutensile solo accompagnato da queste istruzioni. 2 DESCRIZIONE (FIG. 1)

1. Cappuccio raccoglipolvere

2. Manicotto di fissaggio

3. Impugnatura ausiliaria

4. Livello dell'olio

7. Sistema AVS (antivibrazioni)

• Estrarre l'apparecchio dall'imballaggio.

• Rimuovere il resto dell’imballaggio e i componenti di supporto per il trasporto (se presenti).

• Verificare che tutti i pezzi siano presenti.

• Controllare che l’apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto.

• Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivamente, smaltirlo presso il sistema locale di smaltimento rifiuti. AVVERTENZA: i componenti del materiale di imballaggio non sono giocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento!

• Martello perforatore 1500 W

• Tubo di grasso - 3 punte SDS: Ø8-10 & 12 x 150 mm - SDS Scalpelli a punta: 250 mm - SDS Scalpelli piatto: 14 x 250 mm Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore.POWX1195 IT Copyright © 2022 VARO P a g . | 4 www.varo.com 4 SIMBOLI Nel presente manuale e/o sull’apparecchio sono utilizzati i seguenti simboli:

Leggere attentamente il manuale prima dell'uso.

Conforme ai requisiti essenziali delle Direttive Europee.

Indossare guanti protettivi.

Indossare protezioni auricolari.

Macchina classe II - Doppio isolamento - Non è necessaria la messa a terra.

Indossare sempre protezioni oculari.

5 NORME GENERALI DI SICUREZZA

Leggere tutte le avvertenze di sicurezza e le istruzioni. Il mancato rispetto delle avvertenze e delle istruzioni che seguono può causare scosse elettriche, incendi e/o gravi lesioni. Conservare le presenti avvertenze di sicurezza e istruzioni in modo da poterle consultare in seguito. Il termine “elettroutensile” di seguito utilizzato si riferisce ad elettroutensili alimentati a rete (con cavo) o a batteria (cordless).

• Mantenere l’area di lavoro pulita e ben illuminata. Aree di lavoro in disordine e non illuminate possono dare origine a incidenti.

• Non utilizzare l’apparecchio in ambienti a rischio di esplosione nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono incendiare polveri o vapori.

• Durante l’impiego dell’elettroutensile, tenere lontani bambini e i non addetti ai lavori. In caso di distrazione, si potrebbe perdere il controllo dell’apparecchio.

5.2 Sicurezza elettrica

Verificare sempre che i dati riportati sulla targhetta corrispondano a quelli della rete elettrica.

• La spina dell’apparecchio deve essere adatta alla presa. La spina non può essere modificata in alcun modo. Non utilizzare adattatori insieme ad apparecchi collegati a terra. Spine non modificate e prese di corrente adatte riducono il rischio di scosse elettriche.

• Evitare il contatto fisico con superfici collegate a terra quali tubi, impianti di riscaldamento, fornelli e frigoriferi. C’è un alto rischio di prendere la scossa se il corpo è collegato a terra.

• Proteggere l’apparecchio da pioggia e umidità. L’infiltrazione di acqua in un elettroutensile aumenta il rischio di scosse elettriche letali.

• Non danneggiare il cavo. Non utilizzare il cavo per trascinare l’apparecchio, per tirarlo oppure per estrarre la spina dalla presa. Tenere lontano il cavo da fonti di calore, olio, spigoli aguzzi o parti in movimento dell’apparecchio. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche letali.

• Se l’elettroutensile viene impiegato all’aperto, utilizzare solo prolunghe adatte a questo scopo. L’impiego di una prolunga adatta per l’uso all’aperto diminuisce il rischio di scosse elettriche letali.

• Se non si può evitare di azionare l’elettroutensile in un luogo umido, utilizzare una rete di alimentazione protetta da dispositivo di corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche letali.POWX1195 IT Copyright © 2022 VARO P a g . | 5 www.varo.com

5.3 Sicurezza delle persone

• Prestare attenzione. Fare molta attenzione a quello che si fa quando si lavora con un elettroutensile. Non utilizzare l’apparecchio quando si è stanchi o sotto gli effetti di droghe, alcool o farmaci. Un momento di distrazione durante l’uso dell’apparecchio può causare gravi lesioni.

• Portare sempre un paio di occhiali protettivi ed indossare dispositivi di protezione personali quali maschera antipolvere, calzature di sicurezza antiscivolo, elmetto o paraorecchi, a seconda del tipo di impiego dell’elettroutensile, fa diminuire il rischio di lesioni.

• Evitare la messa in funzione accidentale. Accertarsi che l’interruttore si trovi sulla posizione “off” prima di inserire la spina nella presa. Se durante il trasporto dell’apparecchio il dito poggia sull’interruttore, oppure se l’apparecchio viene collegato alla rete già in posizione di innesto, si possono verificare incidenti.

• Prima di avviare l’apparecchio, rimuovere gli utensili di regolazione o la chiave per dadi. Un utensile o una chiave che si trovino in una sezione rotante possono causare lesioni.

• Non sporgersi troppo quando si lavora con l’apparecchio. Trovare una posizione sicura e mantenere sempre l’equilibrio. In questo modo si può controllare l’apparecchio anche in situazioni impreviste.

• Indossare un abbigliamento idoneo. Indossare capi il più possibile aderenti ed evitare di indossare ornamenti o gioielli. Tenere capelli, abbigliamento e guanti lontano dalle sezioni in movimento. Un abbigliamento non aderente, gioielli o capelli lunghi possono restare intrappolati nelle sezioni in movimento.

• Se possono essere montati sistemi di aspirazione e captazione della polvere, assicurarsi che siano collegati e che vengano utilizzati in modo corretto. L’impiego di questi sistemi diminuisce i rischi causati dalla polvere.

5.4 Uso attento e scrupoloso degli elettroutensili

• Non sovraccaricare l’apparecchio. Utilizzare l’elettroutensile idoneo al lavoro da svolgere. Con un elettroutensile adatto si potrà lavorare meglio e in modo più sicuro a seconda del campo di applicazione.

• Non utilizzare mai un elettroutensile il cui interruttore sia difettoso. Un elettroutensile che non si riesca più ad accendere o spegnere è pericoloso e deve essere riparato.

• Estrarre la spina dalla presa prima di effettuare regolazioni sull’apparecchio, sostituire accessori o prima di riporre l’elettroutensile. Queste precauzioni servono a prevenire l’avvio involontario dell’apparecchio.

• Conservare gli elettroutensili fuori dalla portata dei bambini. Non far utilizzare l’apparecchio a persone che non abbiano familiarità oppure che non abbiano letto queste istruzioni. Gli elettroutensili sono attrezzi pericolosi nelle mani di persone inesperte.

• Avere cura dell’apparecchio. Controllare che le parti mobili dell’apparecchio funzionino perfettamente e non si blocchino, che non ci siano pezzi rotti oppure danneggiati in modo tale da pregiudicarne il funzionamento. Far riparare i pezzi danneggiati prima dell’impiego dell’apparecchio. Molti incidenti sono stati causati da elettroutensili sui quali viene eseguita una scarsa manutenzione.

• Conservare gli utensili da taglio affilati e in ordine. Gli utensili da taglio conservati con cura e debitamente affilati si bloccano di meno e si gestiscono meglio.

• Utilizzare l’elettroutensile, gli accessori, gli utensili, ecc. conformemente alle presenti istruzioni e per gli scopi previsti per questo particolare modello. Tenere quindi in considerazione le condizioni di lavoro e il tipo di applicazione. L’impiego di elettroutensili per usi diversi da quelli previsti può condurre a situazioni pericolose.

• Far riparare l’apparecchio solo da personale specializzato e che utilizza solo pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell’apparecchio.POWX1195 IT Copyright © 2022 VARO P a g . | 6 www.varo.com

6 AVVERTENZE DI SICUREZZA SPECIFICHE

• Controllare la tensione indicata sulla targhetta (volt).

• Se si usa un cavo di prolunga, accertarsi che sia completamente srotolato. Sezione min. del cavo di 1,0 mm².

• Se si usa il martello perforatore all'aperto impiegare per l'allacciamento una prolunga regolare H07RN-F 3G 1,5 mm² con collegamento a spina resistente all’acqua.

• Accertarsi di essere in posizione stabile su scale e impalcature quando si lavora senza appoggio. Con l'apposito dispositivo di ricerca, localizzare prima la posizione dei cavi elettrici, delle condutture dell'acqua e del gas nelle pareti in cui non siano visibili. Evitare di toccare parti o cavi sotto tensione.

• Portare una cuffia insonorizzante per proteggere l'udito: pericolo nascosto di ipoacusia!

• Portare degli occhiali protettivi e nel caso che si sviluppi polvere usare una mascherina protettiva.

• Non usare l'utensile nelle vicinanze di vapori o di liquidi infiammabili.

• Togliere sempre la spina dalla presa di corrente per tutti i lavori di sostituzione e di pulizia da effettuare sulla macchina.

• Evitare danni al cavo di alimentazione. Oli e acidi possono danneggiare il cavo.

• Non sottoporre la macchina a sforzi eccessivi.

• Importante! Rispettare tutte le normative nazionali relative all'installazione, al funzionamento e alla manutenzione.

• Lo scalpello e la punta del trapano possono involontariamente venir espulsi con violenza dall'alloggiamento e causare lesioni gravi:

• Prima di iniziare a lavorare controllare sempre che lo scalpello o la punta dei trapano siano bloccati nell'alloggiamento;

• Controllare regolarmente che il portautensile non presenti danni o segni di usura;

• Avviare l'utensile di perforazione solo quando viene premuto contro un pezzo da lavorare (parete, soffitto, ecc.);

• Al termine del lavoro togliere la spina dalla presa di corrente e lo scalpello o la punta dall'alloggiamento; togliere sempre la spina dalla presa di corrente prima di sostituire lo scalpello o la punta del martello perforatore.

• Proteggere gli occhi e le persone vicine da particelle espulse o da schegge. Indossare il casco protettivo! Usare degli schermi!

• I guanti da lavoro proteggono da contusioni alle dita e da escoriazioni.

• Le vibrazioni possono essere dannose per la mano e il braccio: limitare il più possibile la produzione di vibrazioni.

• Mantenere il cavo di rete sempre rivolto verso la parte posteriore dell'apparecchio.

• Custodire l’apparecchio in modo che rimanga al di fuori della portata dei bambini.

• Durante i lavori impugnare l'apparecchio sempre con due mani ed accertarsi di avere una presa sicura.

7 PRIMA DELLA MESSA IN SERVIZIO

• Controllare il luogo di intervento su eventuali conduttori elettrici, tubazioni di gas oppure acqua nascosti mediante un idoneo apparecchio rivelatore.

• Prima del collegamento alla rete di corrente, accertarsi che la tensione di rete corrisponda alle indicazioni riportate sulla targhetta di identificazione.

7.1 Inserimento e cambio dell'utensile

L'apparecchio è dotato del sistema di supporto SDS-plus.

• Prima dell'inserimento pulire l'utensile ed ingrassare leggermente con del grasso lubrificante.

• Tirare all'indietro la boccola di bloccaggio e mantenerla ferma.

• Ruotare l'utensile pulito da polvere nel portautensili spingendolo fino a fine corsa. L'utensile si blocca automaticamente.POWX1195 IT Copyright © 2022 VARO P a g . | 7 www.varo.com

• Verificare il bloccaggio tirando l'utensile.

7.2 Estrazione dell'utensile SDS-plus

Tirare all'indietro la boccola di bloccaggio, tenerla ferma ed estrarre quindi l'utensile. Gli accessori possono essere molto caldi dopo l’uso. Non toccare la punta dell’accessorio con le mani nude! Indossare sempre guanti protettivi per rimuovere l’accessorio. 8 FUNZIONAMENTO

8.1 Accensione / Spegnimento

• Accensione: premere l’interruttore di funzionamento (8).

• Spegnimento: rilasciare l’interruttore di funzionamento (8).

8.2 Impugnatura supplementare (Fig. 2)

Per motivi di sicurezza è necessario impiegare II trapano a percussione solamente con l'impugnatura supplementare. Per raggiungere una sicura posizione del corpo durante il lavoro, ruotare l'impugnatura supplementare in senso antiorario. Far scorrere il cappio sul collo dell'alloggiamento e posizionare l'impugnatura, dopodiché serrare nuovamente l'Impugnatura supplementare.

8.3 Dispositivo di raccolta della polvere (Fig. 3)

Prima di eseguire lavori con il trapano a percussione in posizione verticale direttamente sopra il capo, spingere il dispositivo di raccolta della polvere sopra il trapano.

8.4 Selettore di percussione/perforazione

• Il selettore di percussione/perforazione consente di impostare le funzioni di percussione, perforazione e percussione/perforazione.

• Per impostare la funzione, impostare le seguenti combinazione delle parti anteriore e posteriore del selettore di percussione/perforazione.

Modalità di percussione/perforazione: Perforazioni su muratura, calcestruzzo e pietra naturale. Non utilizzare la funzione di percussione/perforazione su piastrelle di ceramica o altri materiali non in grado di tollerare l’energia dell’impatto.

Modalità di percussione: Perforazioni su muratura, calcestruzzo e pietra naturale.

Modalità di perforazione: Perforazioni su legno, materiali sintetici e metallo.

Rotazione scalpello: Posizione di riposo utilizzata solo per ruotare la punta piatta a scalpello nella posizione desiderata.POWX1195 IT Copyright © 2022 VARO P a g . | 8 www.varo.com Attenzione! Per la perforazione con il percussore si necessita di una forza di spinta ridotta. Una pressione di spinta eccessiva sollecita inutilmente il motore. Controllare periodicamente le punte da trapano. Levigare oppure sostituire le punte consumate. Non utilizzare un mandrino con connettore SDS in combinazione con la funzione martello/martello pneumatico!

8.5 Come utilizzare il martello picconatore

1. Dopo aver posizionato la punta dell'apparecchio su una superficie di calcestruzzo,

accendere l'apparecchio.

2. Afferrando saldamente il martello picconatore con entrambe le mani e sfruttando il peso

dell'apparecchio è possibile controllare efficacemente il conseguente movimento di rinculo.

3. Procedere a velocità moderata: l'uso di una forza eccessiva compromette l'efficienza di

lavoro. ATTENZIONE: dopo l'uso prolungato, l'involucro del cilindro diventa molto caldo. Prestare quindi attenzione a non ustionarsi le mani. AVVERTENZA: non esercitare una pressione eccessiva sull'apparecchio. Per attivare il meccanismo del martello è sufficiente applicare una leggera pressione sull'apparecchio quando la punta dello scalpello è a contatto con la superficie da lavorare.

9 LUBRIFICAZIONE - LIVELLO D'OLIO

Controllare il livello dell'olio prima di mettere in funzione l'apparecchio. L'olio deve essere sostituito dopo circa 40-50 ore di utilizzo. Tipo di olio raccomandato: 25 ml SAE 15W/40 o altro di qualità equivalente.

9.1 Sostituzione dell'olio

• Prima di introdurre l'olio, utilizzare la chiave in dotazione per rimuovere l'indicatore di livello dell'olio (4). Prestare attenzione a non perdere la guarnizione di gomma applicata sotto l'indicatore di livello dell'olio.

• Controllare il livello dell'olio una volta al giorno, verificando che sia sufficiente.

• Dopo aver introdotto l'olio, serrare saldamente l'indicatore di livello. Importante: l'olio esausto deve essere smaltito in maniera appropriata presso un apposito punto di raccolta.

AVVERTENZA! Nessuna modalità: il motore gira in assenza di carico, l’albero non ruota. Non impostare il selettore su questa posizione. Il motore può subire gravi danni.POWX1195 IT Copyright © 2022 VARO P a g . | 9 www.varo.com

10 PULIZIA E MANUTENZIONE

Attenzione! Prima di eseguire qualsiasi intervento sull'apparecchio staccare la spina.

• Mantenere pulite le aperture di ventilazione della macchina per evitare il surriscaldamento del motore.

• Pulire regolarmente l’alloggiamento dell'apparecchio con un panno morbido, di preferenza dopo ogni uso.

• Mantenere le aperture di ventilazione libere da polvere e sporcizia.

• Se la sporcizia non viene via usare un panno morbido inumidito con acqua saponata. Non usare mai solventi come petrolio, alcol, ammoniaca, ecc. Questi solventi possono danneggiare le parti di plastica. 11 DATI TECNICI Tensione nominale 230 V Frequenza nominale 50 Hz Potenza nominale 1500 W Velocità di rotazione 860 min

Classe di protezione

Capacità di perforazione calcestruzzo 32 mm Capacità di perforazione acciaio 13 mm Capacità di perforazione legno 42 mm Velocità di impatto 4250 min

Lunghezza del cavo 3 m + spina VDE 12 RUMORE Valori di emissione di rumore misurati in conformità allo standard applicabile. (K=3) Livello di pressione acustica LpA 93 dB(A) Livello di potenza acustica LwA 104 dB(A) ATTENZIONE! Indossare protezioni acustiche se la pressione acustica supera 85 dB(A). aw (Livello di vibrazione): 17,4 m/s² K = 1,5 m/s² 13 UFFICIO ASSISTENZA

• Gli interruttori guasti devono essere sostituiti dal nostro Servizio Assistenza.

• Se il cavo di alimentazione (oppure la spina) è danneggiato, sostituirlo con un altro reperibile presso il nostro Servizio Assistenza. La sostituzione del cavo di alimentazione deve essere eseguita solo dal nostro Servizio Assistenza (vedere l’elenco dei Centri in ultima pagina) o da personale qualificato (elettrotecnici).POWX1195 IT Copyright © 2022 VARO P a g . | 10 www.varo.com 14 CONSERVAZIONE

• Pulire con cura tutto l'apparecchio e i suoi accessori.

• Riporre l'apparecchio in posizione stabile e sicura, in un luogo fresco e asciutto fuori dalla portata dei bambini, evitando temperature eccessivamente alte o basse.

• Proteggerlo dall'esposizione diretta alla luce del sole. Se possibile conservarlo in un luogo buio.

• Non riporlo in sacchi di plastica per evitare accumuli di umidità. 15 GARANZIA

• Questo prodotto è garantito per un periodo di 36 mesi a decorrere dalla data dell’acquisto da parte del primo utilizzatore.

• La presente garanzia copre tutti i difetti di materiali o produzione, esclusi: batterie, caricabatterie, parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi e spine o accessori quali trapani, punte di trapano, lame di seghe, ecc.; danni o difetti derivanti da incuria, incidenti o alterazioni; costi di trasporto.

• Sono esclusi dalle clausole della garanzia danni e/o difetti conseguenti all’uso non conforme.

• Si declina ogni responsabilità per eventuali lesioni provocate dall’uso non conforme dell’apparecchio.

• Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplus tools.

• Per ulteriori informazioni, telefonare al numero 00 32 3 292 92 90.

• Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta.

• Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositivo sia dovuto alle conseguenze di una manutenzione inadeguata o di un sovraccarico.

• Sono inderogabilmente esclusi dalla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberatamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cioè senza rispettare le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva.

• L’accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la proroga del periodo di validità della stessa né l’inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo.

• I dispositivi o i componenti sostituiti nel periodo della garanzia sono pertanto di proprietà di Varo NV.

• Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l’acquisto o quando sia evidente che il prodotto non è stato sottoposto a una corretta manutenzione. (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.).

• Conservare lo scontrino come prova della data d’acquisto.

• L’apparecchio deve essere restituito al rivenditore, non smontato e in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato dalla prova d’acquisto. 16 AMBIENTE Ove la macchina, in seguito ad uso prolungato, dovesse essere sostituita, non gettarla tra i rifiuti domestici ma smaltirla in modo rispettoso per l'ambiente. I componenti di scarto degli apparecchi elettrici non devono essere smaltiti con i normali rifiuti domestici. Provvedere al riciclaggio laddove siano disponibili impianti adeguati. Consultare l’ente locale o il rivenditore per suggerimenti relativi al riciclaggio.POWX1195 IT Copyright © 2022 VARO P a g . | 11 www.varo.com

17 DICHIARAZIONE DI CONFORMITÀ

Con la presente, VARO N.V. – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – B2500 Lier, Belgio, dichiara che Descrizione dell’apparecchio: Tassellatore Marchio: POWERplus Numero articolo: POWX1195 è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite dalle Direttive Europee in base all’applicazione delle norme europee armonizzate. Qualsiasi modifica effettuata sul prodotto rende nulla questa dichiarazione. Direttive europee (inclusi eventuali emendamenti fino alla data della firma): 2011/65/EU 2006/42/CE 2014/30/EU Norme europee armonizzate (inclusi eventuali emendamenti fino alla data della firma): EN60745-1 : 2009 EN60745-2-6 : 2010 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Depositario della documentazione tecnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Il sottoscritto agisce in nome e per conto del CEO della società, Philippe Vankerkhove Regulatory Affairs – Compliance Manager 01/08/2022, Lier - BelgiumPOWX1195 PT Copyright © 2022 VARO P á g i n a | 1 www.varo.com
