MANUALE UTENTE POWXG30030 PowerPlus

7.1 Montaggio della protezione e della ruota del tagliabordi (Fig. 1) ......................... 6

8.2 Regolazione della lunghezza del tubo telescopico ............................................... 7

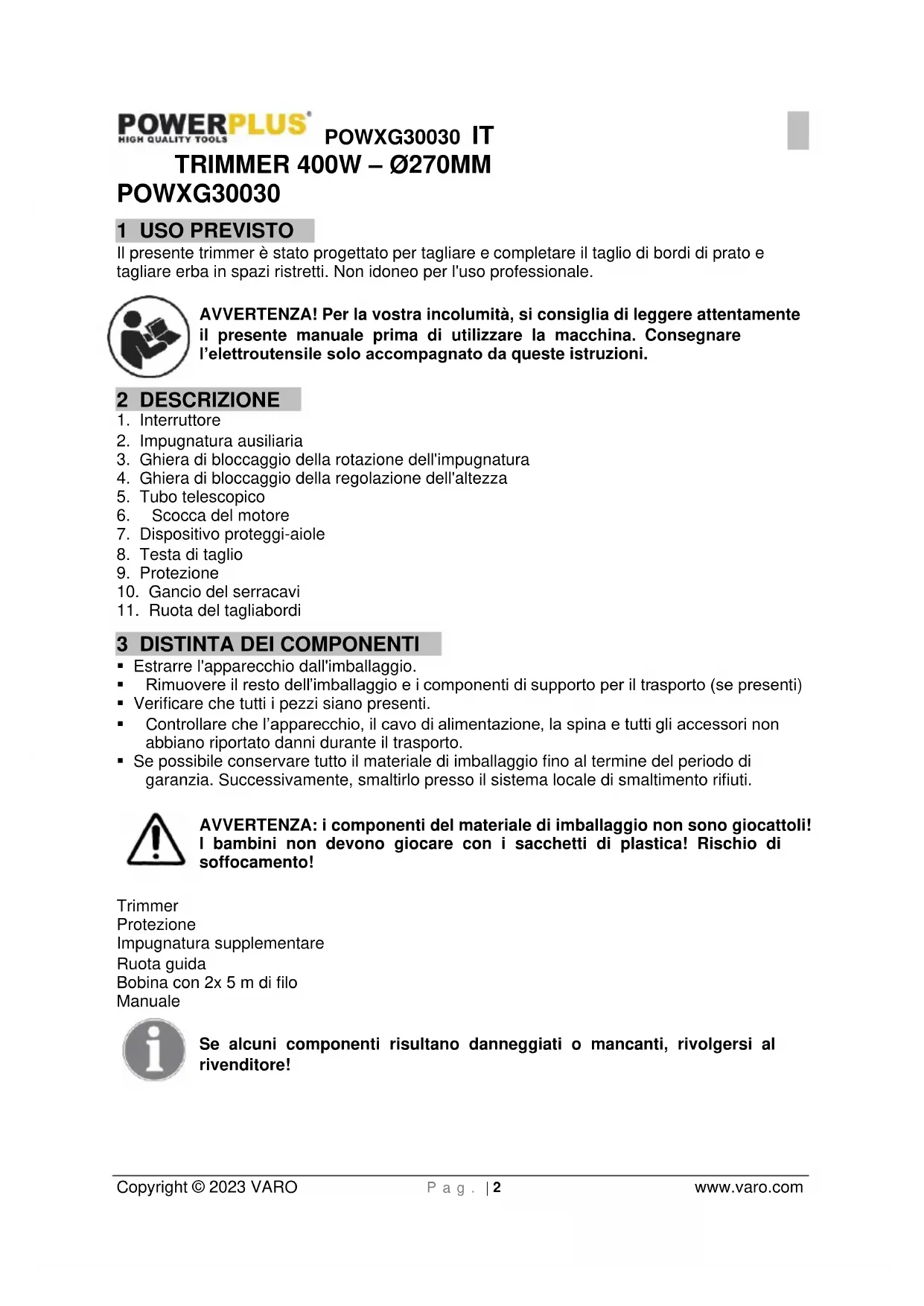

POWXG30030 1 USO PREVISTO Il presente trimmer è stato progettato per tagliare e completare il taglio di bordi di prato e tagliare erba in spazi ristretti. Non idoneo per l'uso professionale. AVVERTENZA! Per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare la macchina. Consegnare l’elettroutensile solo accompagnato da queste istruzioni. 2 DESCRIZIONE

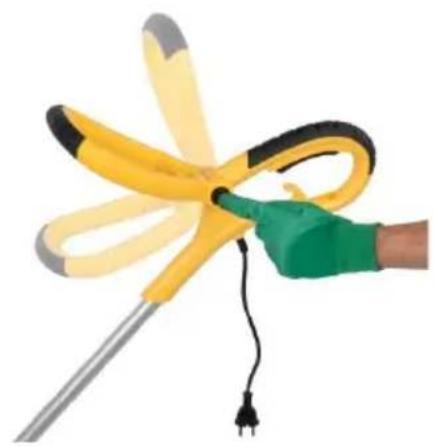

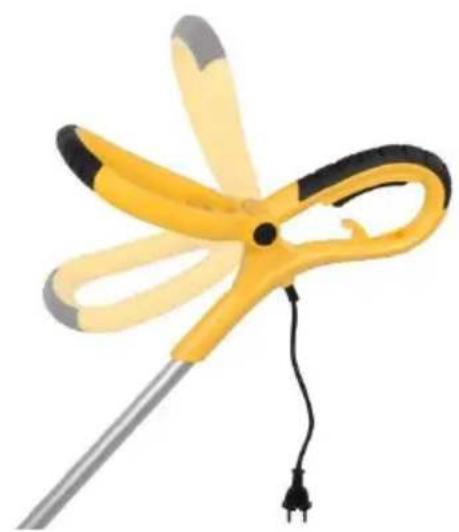

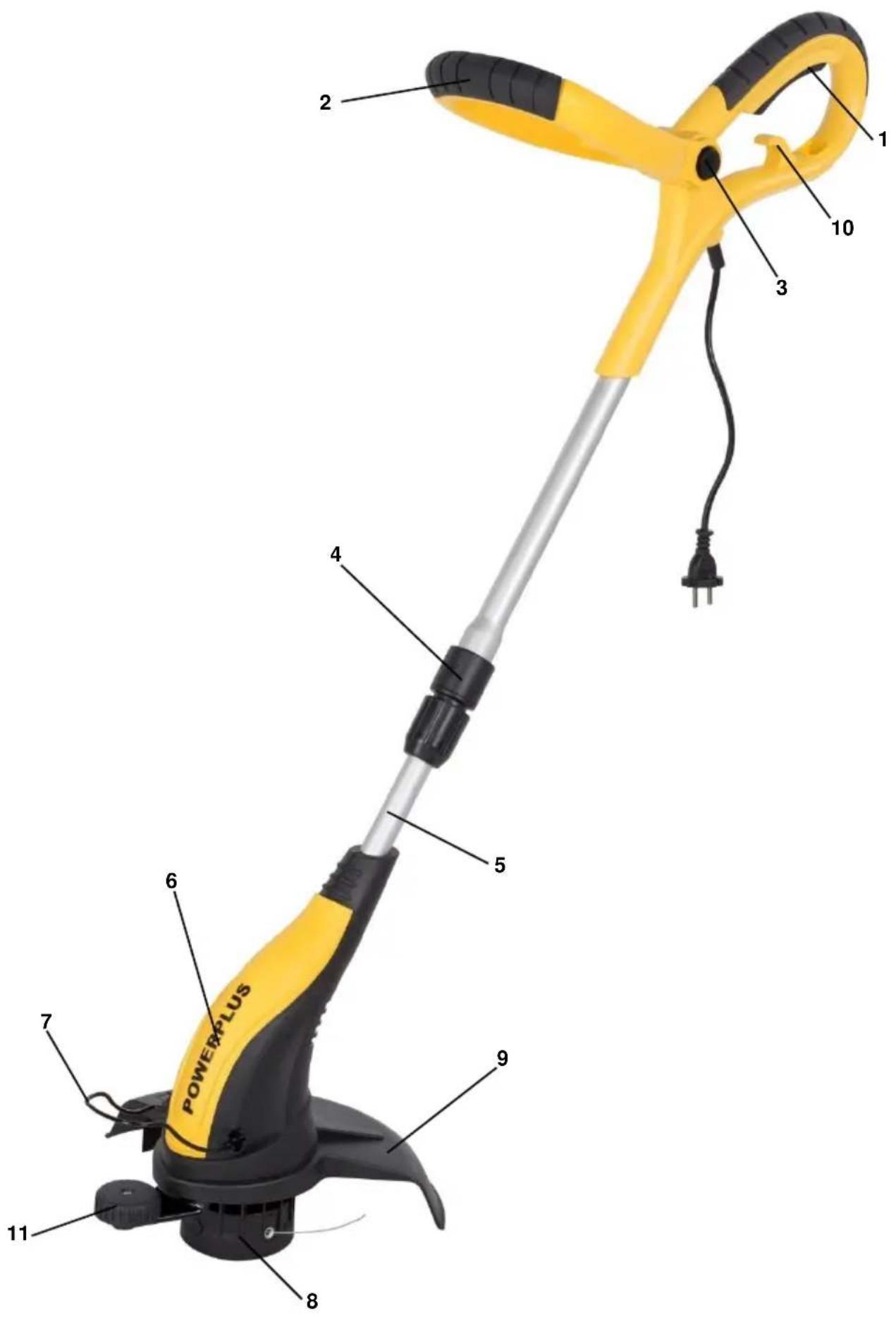

3. Ghiera di bloccaggio della rotazione dell'impugnatura

4. Ghiera di bloccaggio della regolazione dell'altezza

6. Scocca del motore

7. Dispositivo proteggi-aiole

11. Ruota del tagliabordi

3 DISTINTA DEI COMPONENTI

• Estrarre l'apparecchio dall'imballaggio.

• Rimuovere il resto dell’imballaggio e i componenti di supporto per il trasporto (se presenti)

• Verificare che tutti i pezzi siano presenti.

• Controllare che l’apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto.

• Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivamente, smaltirlo presso il sistema locale di smaltimento rifiuti. AVVERTENZA: i componenti del materiale di imballaggio non sono giocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento! Trimmer Protezione Impugnatura supplementare Ruota guida Bobina con 2x 5 m di filo Manuale Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore!POWXG30030 IT Copyright © 2023 VARO P a g . | 3 www.varo.com 4 SIMBOLI Nel presente manuale e/o sull’apparecchio sono utilizzati i seguenti simboli:

In conformità con le norme fondamentali sulla sicurezza delle direttive europee.

Macchina classe II - Doppio isolamento - Non è necessaria la messa a terra.

Indica il rischio di lesioni personali o danni all’utensile.

Tenere mani e piedi a distanza dai componenti taglienti.

Leggere attentamente il manuale prima dell'uso.

Indossare guanti protettivi.

Se il cavo è danneggiato o tagliato scollegare immediatamente la spina dalla presa della corrente.

Non usare mai sotto la pioggia, in condizioni di umidità o in presenza di acqua. L’umidità rappresenta un rischio di scossa elettrica.

Tenere i presenti a distanza.

Indossare protezioni auricolari

Protezioni oculari obbligatorie.

5 NORME GENERALI DI SICUREZZA

Leggere tutte le avvertenze di sicurezza e le istruzioni. Il mancato rispetto delle avvertenze e delle istruzioni che seguono può causare scosse elettriche, incendi e/o gravi lesioni. Conservare le presenti avvertenze di sicurezza e istruzioni in modo da poterle consultare in seguito. Il termine “elettroutensile” di seguito utilizzato si riferisce ad elettroutensili alimentati a rete (con cavo) o a batteria (cordless).

• Mantenere l’area di lavoro pulita e ben illuminata. Aree di lavoro in disordine e non illuminate possono dare origine a incidenti.

• Non utilizzare l’apparecchio in ambienti a rischio di esplosione nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono incendiare polveri o vapori.

• Durante l’impiego dell’elettroutensile, tenere lontani bambini e i non addetti ai lavori. In caso di distrazione, si potrebbe perdere il controllo dell’apparecchio.POWXG30030 IT Copyright © 2023 VARO P a g . | 4 www.varo.com

5.2 Sicurezza elettrica

Verificare sempre che i dati riportati sulla targhetta corrispondano a quelli della rete elettrica.

• La spina dell’apparecchio deve essere adatta alla presa. La spina non può essere modificata in alcun modo. Non utilizzare adattatori insieme ad apparecchi collegati a terra. Spine non modificate e prese di corrente adatte riducono il rischio di scosse elettriche.

• Evitare il contatto fisico con superfici collegate a terra quali tubi, impianti di riscaldamento, fornelli e frigoriferi. C’è un alto rischio di prendere la scossa se il corpo è collegato a terra.

• Proteggere l’apparecchio da pioggia e umidità. L’infiltrazione di acqua in un elettroutensile aumenta il rischio di scosse elettriche letali.

• Non danneggiare il cavo. Non utilizzare il cavo per trascinare l’apparecchio, per tirarlo oppure per estrarre la spina dalla presa. Tenere lontano il cavo da fonti di calore, olio, spigoli aguzzi o parti in movimento dell’apparecchio. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche letali.

• Se l’elettroutensile viene impiegato all’aperto, utilizzare solo prolunghe adatte a questo scopo. L’impiego di una prolunga adatta per l’uso all’aperto diminuisce il rischio di scosse elettriche letali.

• Se non si può evitare di azionare l’elettroutensile in un luogo umido, utilizzare una rete di alimentazione protetta da dispositivo di corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche letali.

5.3 Sicurezza delle persone

• Prestare attenzione. Fare molta attenzione a quello che si fa quando si lavora con un elettroutensile. Non utilizzare l’apparecchio quando si è stanchi o sotto gli effetti di droghe, alcool o farmaci. Un momento di distrazione durante l’uso dell’apparecchio può causare gravi lesioni.

• Portare sempre un paio di occhiali protettivi ed indossare dispositivi di protezione personali quali maschera antipolvere, calzature di sicurezza antiscivolo, elmetto o paraorecchi, a seconda del tipo di impiego dell’elettroutensile, fa diminuire il rischio di lesioni.

• Evitare la messa in funzione accidentale. Accertarsi che l’interruttore si trovi sulla posizione “off” prima di inserire la spina nella presa. Se durante il trasporto dell’apparecchio il dito poggia sull’interruttore, oppure se l’apparecchio viene collegato alla rete già in posizione di innesto, si possono verificare incidenti.

• Prima di avviare l’apparecchio, rimuovere gli utensili di regolazione o la chiave per dadi. Un utensile o una chiave che si trovino in una sezione rotante possono causare lesioni.

• Non sporgersi troppo quando si lavora con l’apparecchio. Trovare una posizione sicura e mantenere sempre l’equilibrio. In questo modo si può controllare l’apparecchio anche in situazioni impreviste.

• Indossare un abbigliamento idoneo. Indossare capi il più possibile aderenti ed evitare di indossare ornamenti o gioielli. Tenere capelli, abbigliamento e guanti lontano dalle sezioni in movimento. Un abbigliamento non aderente, gioielli o capelli lunghi possono restare intrappolati nelle sezioni in movimento.

• Se possono essere montati sistemi di aspirazione e captazione della polvere, assicurarsi che siano collegati e che vengano utilizzati in modo corretto. L’impiego di questi sistemi diminuisce i rischi causati dalla polvere.POWXG30030 IT Copyright © 2023 VARO P a g . | 5 www.varo.com

5.4 Uso attento e scrupoloso degli elettroutensili

• Non sovraccaricare l’apparecchio. Utilizzare l’elettroutensile idoneo al lavoro da svolgere. Con un elettroutensile adatto si potrà lavorare meglio e in modo più sicuro a seconda del campo di applicazione.

• Non utilizzare mai un elettroutensile il cui interruttore sia difettoso. Un elettroutensile che non si riesca più ad accendere o spegnere è pericoloso e deve essere riparato.

• Estrarre la spina dalla presa prima di effettuare regolazioni sull’apparecchio, sostituire accessori o prima di riporre l’elettroutensile. Queste precauzioni servono a prevenire l’avvio involontario dell’apparecchio.

• Conservare gli elettroutensili fuori dalla portata dei bambini. Non far utilizzare l’apparecchio a persone che non abbiano familiarità oppure che non abbiano letto queste istruzioni. Gli elettroutensili sono attrezzi pericolosi nelle mani di persone inesperte.

• Avere cura dell’apparecchio. Controllare che le parti mobili dell’apparecchio funzionino perfettamente e non si blocchino, che non ci siano pezzi rotti oppure danneggiati in modo tale da pregiudicarne il funzionamento. Far riparare i pezzi danneggiati prima dell’impiego dell’apparecchio. Molti incidenti sono stati causati da elettroutensili sui quali viene eseguita una scarsa manutenzione.

• Conservare gli utensili da taglio affilati e in ordine. Gli utensili da taglio conservati con cura e debitamente affilati si bloccano di meno e si gestiscono meglio.

• Utilizzare l’elettroutensile, gli accessori, gli utensili, ecc. conformemente alle presenti istruzioni e per gli scopi previsti per questo particolare modello. Tenere quindi in considerazione le condizioni di lavoro e il tipo di applicazione. L’impiego di elettroutensili per usi diversi da quelli previsti può condurre a situazioni pericolose.

• Far riparare l’apparecchio solo da personale specializzato e che utilizza solo pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell’apparecchio. 6 ULTERIORI NORME DI SICUREZZA PER I TRIMMER

• Non consentire l'uso del trimmer a bambini o persone non addestrate.

• Proteggere i piedi con scarpe o stivali robusti.

• Proteggere le gambe indossando pantaloni lunghi. Collegare l’apparecchio esclusivamente a un circuito elettrico protetto da interruttore di dispersione a terra (30 mA).

• Controllare l’apparecchio prima dell’uso. Se presenta danni, non utilizzarlo.

• Se l’apparecchio è danneggiato, rivolgersi ad un tecnico autorizzato per le necessarie riparazioni.

• Non utilizzare l’apparecchio se il cavo di alimentazione appare danneggiato o usurato.

• Prima dell’uso controllare il cavo prolunga per escludere danni e segni di usura. Se danneggiato, rimuovere immediatamente il cavo di alimentazione dalla presa a muro. Non toccare il cavo prima di aver scollegato la spina dalla presa a muro.

• Non utilizzare l’apparecchio in presenza di bambini e/o animali.

• Usare l’apparecchio esclusivamente alla luce del giorno o in presenza di una buona illuminazione.

• Non usare mai l’apparecchio senza aver prima installato la protezione.

• Prima di utilizzare l’apparecchio eliminare eventuali ramoscelli, pietre, cavi o altri ostacoli dalla superficie da lavorare.

• Usare l’apparecchio solo in posizione eretta, con il filo di taglio rivolto verso il suolo. Non accendere mai l’apparecchio in una posizione diversa.

• Tenere sempre mani e piedi ben distanti dal filo di taglio.

• Non toccare il filo di taglio.POWXG30030 IT Copyright © 2023 VARO P a g . | 6 www.varo.com

• Accertarsi che il cavo di alimentazione non tocchi il filo di taglio.

• Prima di appoggiare l’apparecchio a terra, spegnerlo e aspettare che il filo di taglio sia completamente fermo. Non tentare mai di fermare il filo di taglio. Ricordare che, anche dopo lo spegnimento, il dispositivo continua a girare per un breve periodo.

• Utilizzare solo il tipo di filo di taglio raccomandato dal produttore. Non utilizzare filo metallico o lenza da pesca.

• Al termine del lavoro, prima della manutenzione o in caso di inutilizzo rimuovere la spina dalla presa.

• Dopo l’uso, riporre l’apparecchio in un luogo sicuro, fuori dalla portata dei bambini.

• Non usare per tagliare oggetti duri. In caso contrario si potrebbe incorrere in lesioni o danni all’apparecchio stesso.

• Non utilizzare il trimmer per tagliare erba che non cresca al suolo ma, per esempio, su muri, rocce, ecc. 7 ASSEMBLAGGIO Al momento della consegna alcuni componenti del trimmer non sono montati. Per l’assemblaggio procedere come segue:

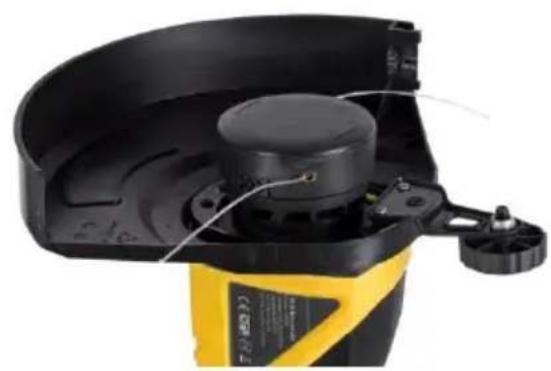

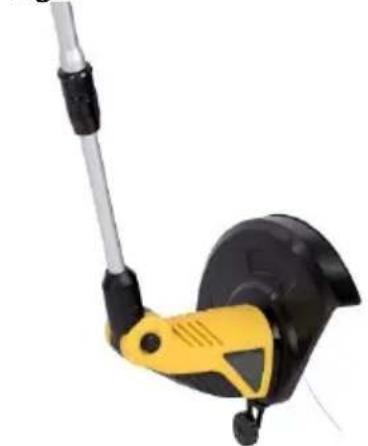

7.1 Montaggio della protezione e della ruota del tagliabordi (Fig. 1)

• Montare la protezione alla testa del trimmer, assicurandosi che i lati si inseriscano nelle scanalature della testa del trimmer.

• Fissare la protezione e la ruota del tagliabordi alla testa del trimmer per mezzo delle 4 viti in dotazione. Avvertenza: la protezione è caratterizzata da un’affilatura molto tagliente su un margine che consente di tagliare il filo di nylon. AVVERTENZA! Non azionare mai l'apparecchio senza aver prima installato la protezione. L'uso dell'apparecchio senza la protezione installata provoca il surriscaldamento del motore e invalida la garanzia.

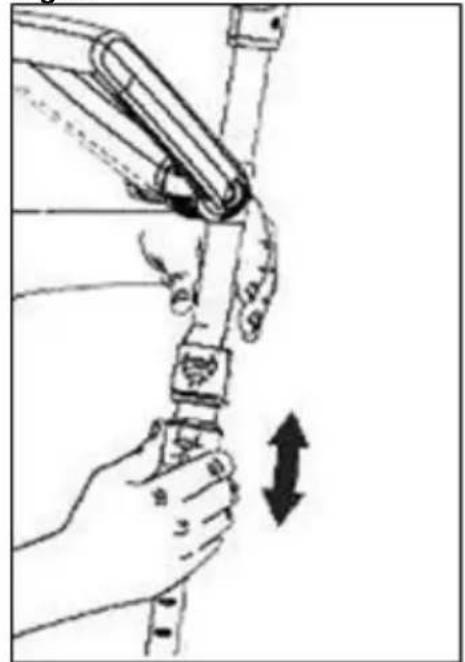

7.2 Montaggio dell'impugnatura supplementare (vedere la Fig. 2)

Nota: potrebbe essere già montata sul trimmer. Tuttavia le seguenti istruzioni forniscono tutti i dettagli per il montaggio completo.

1. Spingere le manopole dell'impugnatura ausiliaria su entrambi i lati.

2. Spingendo le manopole, far scorrere l'impugnatura sul gruppo staffa dell'impugnatura

ubicato sull'albero del trimmer. (Dopo aver posizionato l'impugnatura ausiliaria è possibile rilasciare le manopole). Per regolare: premere le manopole di bloccaggio dell'impugnatura ausiliaria (vedere la Fig. 2). La staffa dell'impugnatura ausiliaria può essere spostata verso l'alto o verso il basso sull'albero, mentre l'impugnatura ausiliaria stessa può essere spostata in avanti o indietro in base a 5 diverse posizioni bloccate (Fig. 3) mentre la manopola viene premuta. Bloccare rilasciando le manopole, per fissare l'impugnatura sull'altezza desiderata.POWXG30030 IT Copyright © 2023 VARO P a g . | 7 www.varo.com 8 FUNZIONAMENTO

• Per accendere il trimmer, premere innanzitutto l’interruttore On/Off (1). Per spegnere è sufficiente rilasciare l’interruttore On/Off (1).

• Se si ritiene che il filo di nylon sia troppo corto, lasciare il trimmer in funzione per alcuni secondi toccando l’area di lavoro, in modo da consentire al trimmer stesso di tagliare il filo dopo che si è allungato.

• Non sovraccaricare il trimmer, utilizzarlo su superfici ristrette: in tal modo se ne migliorerà considerevolmente l’efficienza mantenendo una velocità elevata.

• Utilizzare il margine della protezione come guida per tagliare vicino a staccionate, pareti, ecc.

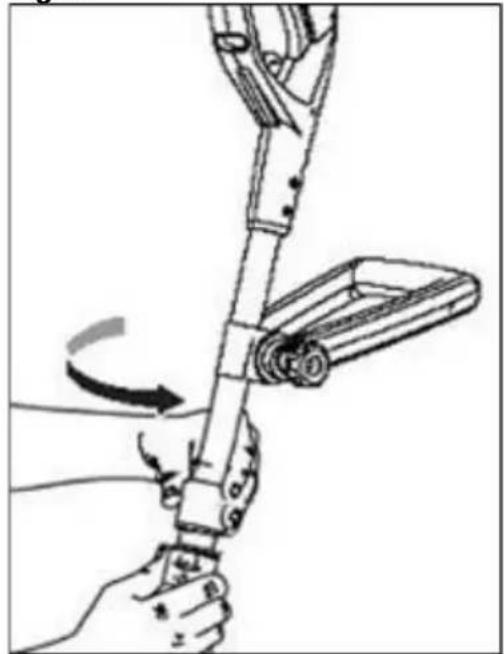

8.2 Regolazione della lunghezza del tubo telescopico

Per regolare il tubo telescopico è sufficiente svitare la ghiera di bloccaggio della regolazione dell'altezza e far scorrere il tubo sull'altezza desiderata (vedere la Fig. 4). Avvitare per fissare il tubo su tale lunghezza (vedere la Fig. 5). 9 USO DEL TRIMMER COME TAGLIA BORDI (FIG. 6) Prima di effettuare questa variazione, accertarsi che il dispositivo sia spento e scollegato dalla rete di alimentazione. Per rifinire i bordi di strade e vialetti, passare dalla modalità trimmer alla modalità taglia bordi nel modo seguente:

• Sollevare la ghiera di bloccaggio della rotazione (4) e ruotare la sommità del tubo di 180° in senso antiorario (la testa ruota solo in una direzione). Rilasciare la ghiera di bloccaggio della rotazione per bloccare il tubo in posizione.

• A questo punto il trimmer può essere utilizzato come taglia bordi. Attenzione: per evitare l’accensione accidentale dell’apparecchio, che può essere causa di gravi lesioni, scollegare sempre il cavo di alimentazione prima di tentare di ruotare il tubo. Per ridurre la sollecitazione sull'ingresso del cavo, formare un cappio e posizionare il cavo attorno al gancio del serracavi.

10 AVANZAMENTO INTELLIGENTE DEL FILO

All'accensione del trimmer viene fatta avanzare una lunghezza contenuta di filo. Quando il filo viene a contatto con il dispositivo di taglio del filo si avverte un rumore di ‘sferragliamento’. NON È NECESSARIO ALLARMARSI poiché ciò è del tutto normale. Dopo circa 5 secondi il filo viene tagliato alla lunghezza corretta e il rumore si affievolisce man mano che il motore raggiunge la massima velocità. Se non si avverte il rumore prodotto dal taglio del filo, sarà fatta avanzare una maggiore quantità di filo. Questo trimmer è dotato di avanzamento intelligente del filo, per cui la bobina libera automaticamente il filo quando necessario e quando il filo incontra resistenza. Non è necessario arrestare l'apparecchio poiché il sistema è automatico. Assicurarsi che il filo venga fatto avanzare prima dell'operazione. Assicurarsi che il motore raggiunga la massima velocità prima di iniziare a lavorare.POWXG30030 IT Copyright © 2023 VARO P a g . | 8 www.varo.com Usare esclusivamente filo di taglio del diametro di 1,40 mm. Del filo di taglio di dimensioni diverse non avanza correttamente e determina il malfunzionamento della testa di taglio o può essere causa di gravi lesioni. Non utilizzare altro materiale come filo metallico, spago, corda, ecc. Il filo metallico può rompersi durante l'uso ed essere scagliato con la velocità di un proiettile con il rischio di gravi lesioni.

• Il filo si è attaccato

• Non c’è filo a sufficienza nella bobina

• Il filo è diventato troppo corto

• Il filo è impigliato sulla bobina

• Lubrificare con uno spray al silicone

• Estrarre il filo dalla bobina e riavvolgerlo La testa di taglio si gira con difficoltà

• Si è impigliata o accumulata dell’erba attorno alla testa

• Pulire le parti interessate dell’apparecchio L’erba si avvolge continuamente attorno al gruppo albero e testa del trimmer

• Si è cercato di tagliare dell’erba alta al livello del suolo

• Tagliare l’erba alta dall’alto verso il basso Il trimmer si ferma e non riparte

• L’apparecchio è guasto

• La spina è danneggiata

• Rivolgersi al rivenditore per verificare il danno

• Controllare la spina 12 DATI TECNICI Tensione nominale 230V Frequenza nominale 50 Hz Alimentazione nominale 400 W Velocità in assenza di carico 10 000 min

Larghezza di taglio 270 mm Diametro filo Φ1,4 mm Sistema di taglio 2 fili/sistema intelligente Peso 2,5 kg 13 RUMORE Valori di emissione di rumore misurati in conformità allo standard applicabile. (K=3) Livello di pressione acustica LpA 91dB(A) Livello di potenza acustica LwA 93dB(A) ATTENZIONE! Indossare protezioni acustiche se la pressione acustica supera 85 dB(A).POWXG30030 IT Copyright © 2023 VARO P a g . | 9 www.varo.com aw (Livello di vibrazione): 6.8m/s² 1.5m/s²

14 PULIZIA E MANUTENZIONE

I nostri apparecchi sono progettati per funzionare a lungo con necessità di manutenzione minime. Per ottenere risultati soddisfacenti è essenziale avere cura dell'apparecchio e pulirlo regolarmente. Avvertenza! Prima di qualsiasi intervento di manutenzione, spegnere l’apparecchio e scollegarlo dalla rete di alimentazione.

• Pulire regolarmente le aperture di ventilazione dell’apparecchio servendosi di una spazzola morbida o di un panno asciutto.

• Pulire regolarmente il filo di taglio e la bobina servendosi di una spazzola morbida o di un panno asciutto.

• Servirsi regolarmente di un raschietto non tagliente per rimuovere residui di erba e sporcizia dalla parte inferiore della protezione. 15 GARANZIA

• Questo prodotto è garantito per un periodo di 36 mesi a decorrere dalla data dell’acquisto da parte del primo utilizzatore.

• La presente garanzia copre tutti i difetti di materiali o produzione, esclusi: batterie, caricabatterie, parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi e spine o accessori quali trapani, punte di trapano, lame di seghe, ecc.; danni o difetti derivanti da incuria, incidenti o alterazioni; costi di trasporto.

• Sono esclusi dalle clausole della garanzia danni e/o difetti conseguenti all’uso non conforme.

• Si declina ogni responsabilità per eventuali lesioni provocate dall’uso non conforme dell’apparecchio.

• Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplus tools.

• Per ulteriori informazioni, telefonare al numero 00 32 3 292 92 90.

• Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta.

• Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositivo sia dovuto alle conseguenze di una manutenzione inadeguata o di un sovraccarico.

• Sono inderogabilmente esclusi dalla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberatamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cioè senza rispettare le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva.

• L’accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la proroga del periodo di validità della stessa né l’inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo.

• I dispositivi o i componenti sostituiti nel periodo della garanzia sono pertanto di proprietà di Varo NV.

• Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l’acquisto o quando sia evidente che il prodotto non è stato sottoposto a una corretta manutenzione. (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.).

• Conservare lo scontrino come prova della data d’acquisto.

• L’apparecchio non smontato deve essere restituito al rivenditore in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato dalla prova d’acquisto.POWXG30030 IT Copyright © 2023 VARO P a g . | 10 www.varo.com 16 AMBIENTE Ove la macchina, in seguito ad uso prolungato, dovesse essere sostituita, non gettarla tra i rifiuti domestici, ma smaltirla in modo rispettoso per l'ambiente. I rifiuti prodotti dalle macchine elettriche non possono essere trattati come i normali rifiuti domestici. Provvedere al riciclo laddove siano disponibili impianti adeguati. Consultare l’ente locale o il rivenditore per suggerimenti su raccolta e smaltimento.

17 DICHIARAZIONE DI CONFORMITÀ

Con la presente, VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – 2500 Lier, Belgio, dichiara unicamente che Prodotto: Trimmer 400W – Ø270mm Marchio: POWERplus Numero articolo: POWXG30030 è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite dalle Direttive/Regolamenti europei in base all’applicazione delle norme europee armonizzate. Qualsiasi modifica non autorizzata effettuata sul prodotto rende nulla questa dichiarazione. Direttive/Regolamenti europei (inclusi eventuali emendamenti fino alla data della firma): 2011/65/EU 2006/42/EC 2014/30/EU 2000/14/EC Annex VI LwA Measured 91dB(A) Guaranteed 96dB(A) Notified Body TuV Sud - DE Norme europee armonizzate (inclusi eventuali emendamenti fino alla data della firma): EN60335-1 : 2012 EN50636-2-91 : 2014

EN61000-3-3 : 2013 Depositario della documentazione tecnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Il sottoscritto agisce in nome e per conto della direzione aziendale, Philippe Vankerkhove Affari regolamentari – Responsabile della conformità 18/11/2022, Lier - BelgiumPOWXG30030 PT Copyright © 2023 VARO P á g i n a | 1 www.varo.com
