POWX1195 - бормашина PowerPlus - Безплатно ръководство за потребителя

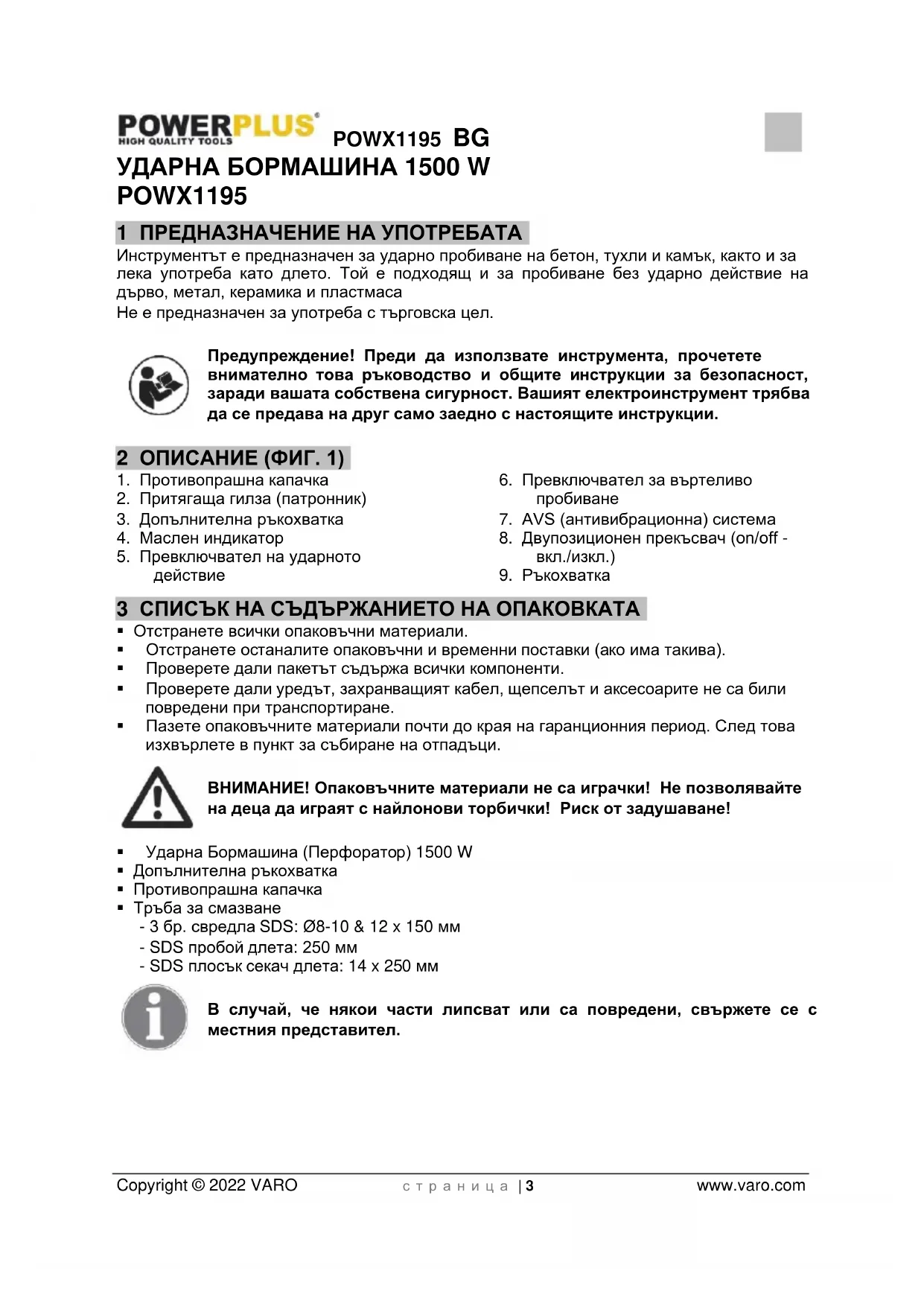

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWX1195 PowerPlus

5.4 Използване и грижи за електроинструмента................................................ 5

7.1 Поставяне и сменяване на пробивния инструмент) .................................... 7

8.3 Устройство за събиране на прахта (Фиг. 3) .................................................. 7

8.4 Превключвател за ударно действие / пробиване .......................................... 7

8.5 Как да използваме къртача ................................................................................ 8

3. Допълнителна ръкохватка

5. Превключвател на ударното

6. Превключвател за въртеливо

8. Двупозиционен прекъсвач (on/off -

• Отстранете всички опаковъчни материали.

• Отстранете останалите опаковъчни и временни поставки (ако има такива).

• Проверете дали пакетът съдържа всички компоненти.

• Проверете дали уредът, захранващият кабел, щепселът и аксесоарите не са били повредени при транспортиране.

• Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събиране на отпадъци. ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване!

• Ударна Бормашина (Перфоратор) 1500 W

• Допълнителна ръкохватка

• Противопрашна капачка

• Тръба за смазване - 3 бр. свредла SDS: Ø8-10 & 12 x 150 мм - SDS пробой длета: 250 мм - SDS плосък секач длета: 14 x 250 мм В случай, че някои части липсват или са повредени, свържете се с местния представител.POWX1195 BG Copyright © 2022 VARO с т р а н и ц а | 4 www.varo.com 4 СИМВОЛИ В настоящия наръчник и/или върху машината са използвани следните символи:

Преди да използвате машината, прочетете ръководството.

В съответствие с основните изисквания на Европейски

Носете защитни ръкавици.

Използвайте предпазни средства за ушите.

Клас II – Машината е с двойна изолация; поради това заземителен проводник не е необходим.

Носете защита на очите! 5 ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА ЕЛЕКТРОИНСТРУМЕНТИ Прочетете всички предупреждения за безопасност и инструкции. Неспазването им може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът „електроинструмент” в предупрежденията се отнася за вашия захранван от мрежата (с кабел) или за работещ на батерии (без кабел) електроинструмент.

• Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предпоставка за инциденти.

• Не работете с електроинструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Електроинструментите създават искри, които могат да запалят праха или парите.

• Не допускайте присъствие на деца или странични лица, когато работите с електроинструмент. Разсейването може да ви накара да загубите контрол върху

Винаги проверявайте дали захранващото напрежение съответства на напрежението, посочено върху табелката с номинални стойности.

• Щепселите на електроинструментите трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели- преходници със заземените електроинструменти. Щепселите, на които не са правени промени, и съответстващите им контакти ще намалят опасността от електрически удар.

• Избягвайте телесен контакт със заземени повърхности, като тръби, радиатори, стилажи и хладилници. Заземяването на вашето тяло води до по-висок риск от електрически удар.

• Не излагайте електроинструменти на дъжд и не ги оставяйте в мокра среда. Ако в електроинструмента влезе вода, тя ще увеличи риска от електрически удар.

• Не повреждайте и не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на електроинструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличават риска от електрически удар.POWX1195 BG Copyright © 2022 VARO с т р а н и ц а | 5 www.varo.com

• Когато работите с електроинструмент навън, използвайте удължителен кабел, подходящ за употреба на открито. Използването на такъв кабел намалява риска от електрически удар.

• Ако използването на електро инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.

5.3 Лична безопасност

• Бъдете нащрек, внимавайте какво правите и използвайте здравия си разум, когато работите с електроинструменти. Не използвайте електроинструмента, когато сте уморени или сте под влиянието на наркотични вещества, алкохол или лекарства. Моментното невнимание при работа с електроинструменти може да доведе до сериозна телесна повреда.

• Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни обувки, каска или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията.

• Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на електроинструменти с пръст върху ключа за включване или включването им в контакта при ключ в положение включено създава предпоставки за инциденти.

• Преди да включите електроинструмента, отстранете всички регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на електроинструмента, може да доведе до нараняване.

• Не се пресягайте прекалено надалече. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над електроинструмента в неочаквани ситуации.

• Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от електроинструмента. Широките дрехи, бижутата или дългата коса, могат да се заплетат в движещите се части.

• Ако са предоставени устройства за свързването на приспособления за улавяне и събиране на прах, уверете се, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха.

5.4 Използване и грижи за електроинструмента

• Не очаквайте от електроинструмента повече, отколкото той може да извърши. Използвайте правилния електроинструмент за съответното приложение. Правилният електроинструмент ще свърши работата по-добре и по-безопасно, при условията, за които е конструиран.

• Не използвайте електроинструмента, ако ключът за включване и изключване не работи. Електроинструмент със счупен ключ е опасен и трябва да бъде ремонтиран.

• Изключвайте щепсела от контакта, преди да настройвате, да сменяте принадлежности или да прибирате електроинструменти. Подобни предпазни мерки за безопасност намаляват риска от случайно пускане на електроинструмента.

• Съхранявайте електроинструментите, които не се използват, далеч от достъпа на деца и не позволявайте на лица, незапознати с електроинструменти или настоящите инструкции да работят с инструмента. Електроинструментите са опасни в ръцете на необучени потребители.

• Поддръжка. Проверявайте за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на електроинструмента. Ако електроинструментът се повреди, той трябва да бъде ремонтиран. Много инциденти са предизвикани от недобре поддържани електроинструменти.POWX1195 BG Copyright © 2022 VARO с т р а н и ц а | 6 www.varo.com

• Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи ръбове е по-малко вероятно да се заклещят и се контролират по-лесно.

• Използвайте механизирания инструмент, принадлежностите, сменяемите резци и т.н. в съответствие с тези инструкции и по начина, предвиден за съответния вид механизиран инструмент, като имате предвид работните условия и работата, която трябва да се извърши. Използването на механизирания инструмент за операции, различни от тези, за които е предназначен, може да доведе до опасна ситуация.

5.5 Сервизно обслужване

• Осигурете сервизно обслужване на вашия електроинструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност. 6 СПЕЦИФИЧНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ

• Проверете напрежението (във волтове), отбелязано върху заводската табелка.

• Когато ползвате кабелна макара, развийте целия кабел от нея. Минимално напречно сечение на проводника – 1,0 мм².

• Когато с ударната бормашина работите на открито, свържете я с електрическата мрежа чрез удължаващ кабел тип HO7RN-F 3G с напречно сечение 1,5 мм² и изправни водонепропускливи щепсели.

• Внимавайте как и къде стъпвате, когато работите на стълби или строителни скелета.

• Използвайте детектор за откриване на скрити в стените електропроводи, водопроводи или газопроводи. Избягвайте да докосвате части или проводници под напрежение.

• Носете предпазни наушници, за да защитите слуха си. Загубата на слуха може да бъде постепенен процес!

• Носете предпазни очила и противопрашни маски, когато работите в запрашена

• Не работете в близост до изпаряващи се или избухливи течности.

• Винаги изваждайте щепсела от контакта на електрическата мрежа, преди да пристъпите към почистване или сменяване на инструменти на машината.

• Пазете захранващия кабел от повреди. Попадналите върху него масло и киселина могат да го повредят.

• Никога не претоварвайте машината.

• Закрепете добре всички обработвани детайли.

• Важно! Задължително трябва да спазвате всички национални разпоредби за безопасност по отношение на инсталирането, работата и поддръжката на електрически уреди.

• Длета и бургии могат случайно да излетят от машината и да причинят сериозни наранявания.

• Преди да започнете работа винаги проверявайте дали длетото или бургията са правилно захванати в патронника.

• Проверявайте редовно патронника за признаци на износване и повреда.

• Никога не пускайте машината да работи в ударен режим, ако не е притисната към обработвания детайл (стена, таван и т.н.).

• След като свършите работа, извадете щепсела от контакта на електрическата мрежа и длетото или бургията от машината.

• Винаги откачвайте ударната бормашина от електрическата мрежа преди да пристъпите към смяна на длетото или бургията.

• Защитете очите си и другите работници от летящи частици и стружки. Носете каска! Поставете преграда между себе си и околните.

• Носете работни ръкавици, за да защитите пръстите си от ожулване и замърсяване.POWX1195 BG Copyright © 2022 VARO с т р а н и ц а | 7 www.varo.com

• Вибрациите могат да наранят ръцете и раменете ви. Стремете се да се излагате на въздействието на вибрациите, колкото е възможно по-кратко.

• Винаги дръжте кабела далече от задната част на машината.

• Съхранявайте машината на недостъпно за деца място.

• В процеса на работата винаги дръжте машината с две ръце и заставайте в сигурна и стабилна поза. 7 ПРЕДИ ДА ЗАПОЧНЕТЕ РАБОТА

• Проверете мястото, в което ще използвате машината, за наличие на скрити електрически кабели, газови тръби и водопроводни тръби, с помощта на устройство за откриване на тръби.

• Преди да свържете машината към електрическата мрежа е необходимо да проверите дали напрежението на мрежата съответства на това, посочено върху заводската табелка.

7.1 Поставяне и сменяване на пробивния инструмент)

Машината е снабдена със система SDS-plus.

• Изтеглете назад притягащата гилза и я задръжте.

• Избутайте и завъртете чистия от прах пробивен инструмент докъдето стигне в държача. Инструментът ще се заключи автоматично.

• Проверете дали се е заключил, като се опитате да го издърпате.

7.2 Сваляне на инструмент SDS-plus

Издърпайте назад притягащата гилза, задръжте я в това положение и извадете пробивния инструмент. Аксесоарите могат да бъдат горещи след употреба. Не докосвайте с ръка върха на аксесоара! Моля, използвайте винаги предпазни ръкавици за да отстраните аксесоара. 8 РАБОТА С МАШИНАТА

8.1 Включване и изключване

• Включване: натиснете работния прекъсвач (8).

• Изключване: отпуснете работния прекъсвач (8).

8.2 Монтиране на ръкохватка (Фиг. 2)

За безопасна работа използвайте бормашината само с монтирана на ней ръкохватка. Ще можете да работите сигурно и безопасно, само ако завинтите ръкохватката в машината. Разхлабете и завъртете ръкохватката в противоположна на часовниковата стрелка посока. Плъзнете халката върху шийката на корпуса на инструмента и позиционирайте ръкохватката, cлед това затегнете ръкохватката.

8.3 Устройство за събиране на прахта (Фиг. 3)

Преди да започнете да пробивате вертикални отвори в повърхности над главата ви, върху бургията поставете устройството за събиране на прах.

8.4 Превключвател за ударно действие / пробиване

• Превключвателят за ударно действие/пробиване може да превключва между функциите пробиване, ударно действие и ударно действие/пробиване.

• За да настроите функцията, моля използвайте долната схема за предния и задния превключвател за ударно действие/пробиване.POWX1195 BG Copyright © 2022 VARO с т р а н и ц а | 8 www.varo.com Важно! Работете с машината, като упражнявате слабо налягане върху нея. Твърде голямото налягане ще натовари двигателя ненужно много. Непрекъснато проверявайте бургията. Заточвайте или сменявайте затъпените бургии. Не използвайте патронника със съединител SDS в комбинация с функцията ударно действие/ударно пробиване!

8.5 Как да използваме къртача

1. След като поставите върха на инструмента върху бетонна повърхност, го включете

2. Като използвате тежестта на машината и като хванете добре къртача с две ръце,

едната може ефективно да контролира последователното възвратно движение.

3. Продължете с умерено темпо на работа, употребата на твърде много сила ще

намали ефективността. ВНИМАНИЕ След продължителна употреба, корпусът на цилиндъра става горещ. Затова, внимавайте да не си изгорите ръцете.

Не използвайте функцията ударно пробиване за керамични плочки или друг материал, който не може да издържи енергията на ударите.

Режим на пробиване: Пробиване в дърво, синтетични материали

Завъртане на длетото: Неработна позиция използвана само за завъртане на плоското длето в желаната

ПРЕДУПРЕЖДЕНИЕ! Режим без функция: Двигателят се върти без товар, шпинделът няма да се върти. Не настройвайте превключвателя така. Това може силно да повреди двигателя.POWX1195 BG Copyright © 2022 VARO с т р а н и ц а | 9 www.varo.com ПРЕДУПРЕЖДЕНИЕ Не прилагайте голям натиск към машината. Механизмът на къртача се активира от прилагане на слаб натиск върху инструмента, когато длетовидното свредло е в контакт с детайла за

9 СВАЛЯНЕ - НИВО НА МАСЛОТО Проверете нивото на маслото преди употреба на машината. Маслото трябва да се подменя след около 40-50 часа употреба. Препоръчително масло: 25 ml SAE 15W/40 или алтернативно със същото качество.

• Преди наливане на маслото използвайте предоставения гаечен ключ, за да отстраните масления индикатор (4). Внимавайте да не разхлабите гуменото уплътнение под масления индикатор.

• Проверявайте нивото на маслото всеки ден, като се уверявате, че е напълнено

• След наливане на масло затегнете сигурно масления индикатор. Важно: Отпадъчното масло трябва да се изхвърля в подходящо място за изхвърляне на отпадъчно масло. 10 ПОЧИСТВАНЕ И ПОДДРЪЖКА Преди да започнете каквато и да е работа по оборудването, извадете щепсела от контакта

• Поддържайте вентилационните прорези на инструмента чисти, за да предотвратите прегряване на двигателя.

• Периодично почиствайте корпуса на инструмента с мека кърпа, за препоръчване след всяка употреба.

• Поддържайте вентилационните прорези чисти от прах и замърсявания.

• Ако замърсяванията не могат да бъдат отстранени, използвайте мека кърпа напоена със сапунена вода. Не използвайте никога разтворители като бензин, алкохол, амонячна вода и т.н. Тези разтворители могат да повредят пластмасовите части.POWX1195 BG Copyright © 2022 VARO с т р а н и ц а | 10 www.varo.com 11 СПЕЦИФИКАЦИЯ Номинално напрежение 230 V Номинална честота 50 Hz Номинална мощност 1500 W Обороти на въртене 860 мин

Капацитет на пробиване на бетон 32 мм Капацитет на пробиване на стомана 13 мм Капацитет на пробиване на дърво 42 мм Обороти при ударите 4250 min

Дължина на кабела 3 м + щепсел VDE 12 ШУМ Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3) Ниво на звуковото налягане LpA 93 dB(A) Ниво на звуковата мощност LwA 104 dB(A) ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 dB(A). aw (Вибрации): 17,4 m/s² K = 1,5 m/s² 13 ОТДЕЛ ЗА СЕРВИЗНО ОБСЛУЖВАНЕ НА КЛИЕНТИ

• Повредените превключватели трябва да бъдат сменени от нашия отдел за сервизно обслужване на клиенти след продажба.

• Ако съединителния кабел (или щепсел) е повреден, трябва да бъде заменен със специфичен съединителен кабел на разположение в нашия отдел за сервизно обслужване. Смяната на съединителния кабел може да бъде извършена само от нашия отдел за сервизно обслужване (виж последната страница) или от квалифицирано лице (квалифициран електротехник). 14 СЪХРАНЕНИЕ:

• Почистете напълно уреда и всичките му допълнителни части.

• Съхранявайте на недостъпни за деца места в стабилно и безопасно положение, на студено и сухо място, като избягвайте съхранението при прекалено високи или ниски температури.

• Защитете уреда от достъпа на пряка слънчева светлина. Съхранявайте го на тъмно, ако е възможно.

• Не го съхранявайте в полиетиленова торба, за да избегнете задържането на влага.POWX1195 BG Copyright © 2022 VARO с т р а н и ц а | 11 www.varo.com 15 ГАРАНЦИЯ

• Този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител.

• Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи.

• Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.

• Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.

• Ремонти могат да бъдат извършвани само от упълномощен потребителски сервизен център за електроинструменти.

• Можете да получите допълнителна информация на номер 00 32 3 292 92 90.

• Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.

• В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.

• От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.

• Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.

• Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV.

• Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите

• Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.

• Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката. 16 ОКОЛНА СРЕДА За случаите когато машината се нуждае от смяна на части след продължителна употреба, същите да не се изхвърлят в кофите за битови отпадъци, а да се изхвърлят по екологично съобразен начин. Електротехническите продукти за брак да не се изхвърлят заедно в кофите за домакински отпадъци. Същите да се рециклират, ако има съоръжения за това. За повече подробности по препоръките за рециклиране да се направи запитване до местните власти или до.POWX1195 BG Copyright © 2022 VARO с т р а н и ц а | 12 www.varo.com 17 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ VARO N.V. – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Белгия декларират, че Продукт: Ударна бормашина Марка: POWERplus Mодел: POWX1195 е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация. Европейски директиви (включително техните промени към датата на подписване, ако са приложими): 2011/65/EU 2006/42/EO 2014/30/EU Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими): EN60745-1 : 2009 EN60745-2-6 : 2010 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Съхранител на техническата документация: Филип Ванкеркхов, VARO – Vic. Van Rompuy N.V. Долуподписаният действа от името на Изпълнителния директор на компанията, Philippe Vankerkhove Регулационни въпроси – мениджър по съответствията 01/08/2022, Lier - BelgiumVARO - VIC. VAN ROMPUY nv JOSEPH VAN INSTRAAT 9 - 2500 LIER - BELGIUM OFFICES: IBERICA BRICOLAGE S.L. - ESPAÑA ASIA PACIFIC HONG KONG Ltd / SHANGHAI PRC AUSTRALIA Pty Ltd / GERMANY GmbH
