BRUKSANVISNING POWX1195 PowerPlus

Copyright © 2022 VARO S i d e | 3 www.varo.com BORHAMMER 1500 W POWX1195 1 TILTENKT BRUK Denne maskinen er beregnet på slagboring i betong, murstein og stein, samt på lett meislingsarbeid. Den egner seg også til boring uten slag i tre, metall, keramikk og plast. Maskinen er kun beregnet på privat bruk. ADVARSEL! Les og forstå denne brukerhåndboken før verktøyet tas i bruk, og ta vare på håndboken for fremtidig referanse. Hvis verktøyet leveres videre til en tredjeperson, må også håndboken følge med. 2 BESKRIVELSE (FIG. 1)

4. Smøreåpning m/lokk

7. AVS-system (Antivibrasjonssystem)

• Fjern all gjenværende emballasje og alle transportinnlegg (hvis aktuelt).

• Sjekk at pakkens innhold er fullstendig.

• Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.

• Støvbeskyttelseskappe

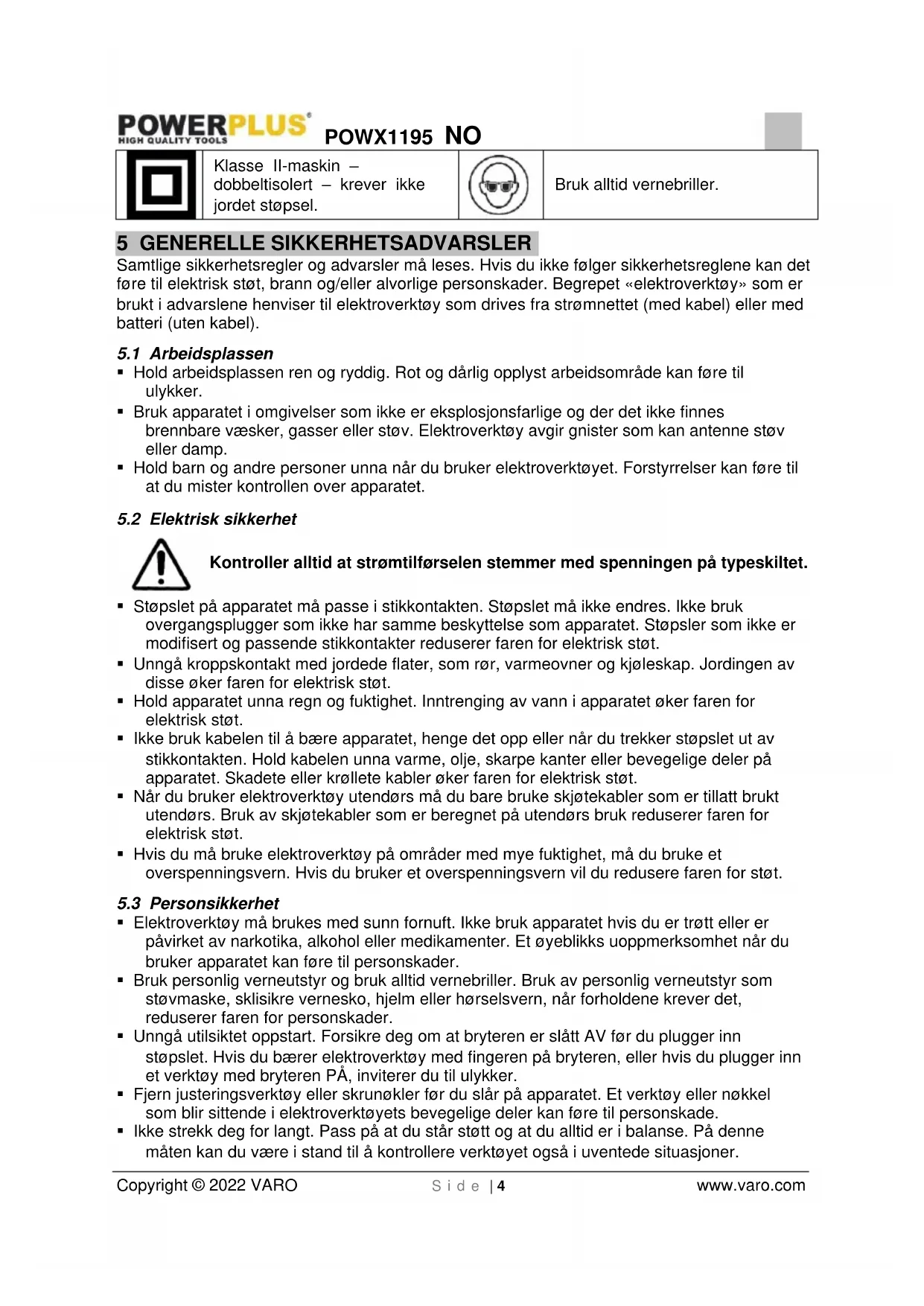

• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.

• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.

• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.

• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.

• Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.

• Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.

• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.

• Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.

• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.

• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulykker.

• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøyets bevegelige deler kan føre til personskade.

• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.POWX1195 NO Copyright © 2022 VARO S i d e | 5 www.varo.com

• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.

• Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.

• Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.

• Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøyet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.

• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.

• Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.

• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.

• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.

• La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke. 6 SPESIELLE SIKKERHETSADVARSLER

• Se etter hvilken spenning som er oppgitt på typeskiltet (Volt).

• Ved bruk av kabeltromler må ledningen rulles helt ut. Ledningstversnittet må være minst 1,0 mm².

• Når borhammeren brukes utendørs, må det brukes en skjøteledning av typen H07RN-F 3G 1,5 mm², med sprutsikkert støpsel.

• Pass på å stå sikkert i stiger og på stillas ved frihåndsboring.

• Benytt hjelpehåndtaket ved boring i nærheten av elektriske ledninger.

• I vegger der strøm-, varme- eller gassledninger ikke er synlige, må ledningene lokaliseres med et ledningssøkeapparat. Unngå kontakt med strømførende deler eller ledere.

• Bruk hørselsvern for å beskytte hørselen.

• Bruk vernebriller og støvmaske ved arbeid som skaper mye støv.

• Verktøyet må ikke brukes i nærheten av damp eller brennbare væsker.

• Før enhver modifikasjon eller rengjøring må du trekke støpslet ut av stikkontakten.

• Viktig! Alle nasjonale sikkerhetsforskrifter for installasjon, bruk og vedlikehold må følges.

• Meisel og bor kan utilsiktet slynges ut av verktøyet og forårsake store skader:

• Etter at arbeidet er avsluttet koples borhammeren fra strømnettet, og meisel eller bor tas av verktøyet.

• Før meisel eller bor skiftes må verktøyet koples fra strømnetttet.

• Beskytt øyne og medarbeidere mot flyvende partikler og splinter. Bruk hjelm! Sett opp skillevegger!

• Arbeidshansker beskytter mot klemte fingre og hudavskrapning.

• Vibrasjoner kan være skadelig for hender og armer: Arbeid så kort tid som mulig med vibrasjoner.

• Strømledningen må alltid ledes ut bak verktøyet.

• Oppbevar verktøyet utilgjengelig for barn.

• Verktøyet må alltid holdes godt fast.

• Undersøk om det finnes skjulte elektriske ledninger, gass- og vannrør med et lednings- søkeapparat.

• Før tilkopling til strømnettet skal det passes på at nettspenningen stemmer overens med angivelsen på kapasitetsskiltet.

7.1 Innsetting og utskifting av verktøy

Verktøyet er utstyrt med et SDS-pluss verktøyfeste.

• Verktøyet må rengjøres og settes inn med maskinfett før det settes inn.

• Borhylsen trekkes tilbake og holdes.

• Skyv et støvfritt verktøy med en skrubevegelse inn i verktøyfestet helt til anslaget. Verktøyet fester seg selv.

• Kontroller at verktøyet sitter fast ved å dra i det.

7.2 Trekke ut SDS-verktøy

Borhylsen (A) trekkes tilbake og holdes, og verktøyet tas ut. Tilbehør kan bli varmt etter bruk. Ikke berør enden på tilbehøret med hånden! Bruk alltid vernehansker når du tar av tilbehøret. 8 DRIFT

Borhammeren skal av sikkerhetshensyn kun brukes med hjelpehåndtak. En sikker arbeidsstilling oppnås ved å dreie på hjelpehåndtaket. Løsne hjelpehåndtaket og drei det mot klokken. Trekk løkken over halsen på verktøyet og plasser håndtaket, deretter skrus håndtaket fast igjen.

• Bor/hammerbryteren kan veksle mellom funksjonene boring, hammering og borhammering.POWX1195 NO Copyright © 2022 VARO S i d e | 7 www.varo.com

• Når du stiller inn en funksjon, må du bruke sammensetningen av bor/hammerbryter foran og bak som vist nedenfor. OBS! Ved boring med borhammeren trenger du ikke trykke med stor kraft. Hvis du bruker for mye kraft, belastes motoren unødvendig. Kontroller borene regelmessig. Sløve bor må slipes eller skiftes ut. Ikke bruk en borhylse med SDS-kobling sammen med funksjonen hammer/borhammer!

8.5 Bruke meiselhammeren

1. Plasser spissen på verktøyet mot betongflaten og slå PÅ.

2. Ved å bruke vekten av maskinen og ved å holde meiselhammeren med begge hender,

FORSIKTIG: Etter lengre tids bruk vil verktøyets fremre del bli varm. Vær derfor forsiktig så du ikke brenner hendene. ADVARSEL: Ikke trykk for hardt på maskinen. Hammermekanismen aktiveres ved å trykke lett på verktøyet når meiselen er i kontakt med arbeidsstykket.

Slagboremodus: Bor i murverk, betong og naturstein. Ikke bruk slagboringsfunksjonen til keramiske fliser eller andre materialer som ikke tåler støtenergi.

Meiselrotasjon: Ikke-arbeidsstlling som bare brukes til å rotere flat meisel i ønsket stilling.

ADVARSEL! Ingen funksjonsmodus: Motoren snurrer uten last, skaftet snurrer ikke. Ikke still inn bryteren slik. Det kan gjøre stor skade på motoren.POWX1195 NO Copyright © 2022 VARO S i d e | 8 www.varo.com

• Før du fyller på olje, skal du bruke den medfølgende nøkkelen til å fjerne lokket på smøreåpningen (4). Vær forsiktig så du ikke mister gummipakningen som sitter under lokket.

• Sjekk oljenivået hver dag for å være sikker på at det er nok olje.

• Etter å ha fylt olje, må du skru lokket godt på smøreåpningen igjen. Viktig: Den brukte oljen skal avhendes på et passende innsamlingspunkt.

10 RENGJØRING OG VEDLIKEHOLD

OBS! Trekk støpslet ut av stikkontakten før du utfører noe arbeid på maskinen.

• Hold ventilasjonssporene på maskinen rene for å unngå at motoren overopphetes.

• Rengjør maskinhuset regelmessig jevnlig med en myk klut, helst etter hver gangs bruk.

• Sørg for at ventilasjonssporene er fri for støv og skitt.

Ledningslengde 3 m + VDE-pluggPOWX1195 NO Copyright © 2022 VARO S i d e | 9 www.varo.com 12 STØY Støyemisjonsverdier målt i samsvar med relevant standard. (K=3) Lydtrykknivå LpA 93 dB(A) Lydeffektnivå LwA 104 dB(A) VIKTIG! Bruk hørselsvern når lydtrykket er over 85 dB(A). aw (Vibrasjon): 17,4 m/s² K = 1,5 m/s² 13 SERVICEAVDELING

• Skadede brytere må byttes ut av vårt serviceverksted.

• Hvis det oppstår skade på strømkabelen (eller støpslet), må denne byttes ut med en ny spesialkabel som fås kjøpt hos vår kundeservice. Strømkabelen må bare skiftes av vår kundeservice (se siste side) eller av en kvalifisert person (elektriker). 14 OPPBEVARING

• Gjør maskinen og tilbehøret grundig rent.

• Oppbevar maskinen utenfor barnas rekkevidde, i stabil og sikker stilling, på et kjølig og tørt sted. Unngå for høye eller lave temperaturer.

• Beskytt maskinen mot direkte sollys. Oppbevar den om mulig i mørke.

• Ikke oppbevar maskinen under plast, dette skaper fuktighet. 15 GARANTI

• Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.

• Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

• Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.

• Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

• Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.

• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

• Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller når det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv.).

• Du må ta vare på kvitteringen som bevis på datoen for kjøpet.

• Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.POWX1195 NO Copyright © 2022 VARO S i d e | 10 www.varo.com 16 MILJØ Hvis maskinen må skiftes ut etter lang tids bruk, må den ikke kastes sammen med husholdningsavfallet. Kast den på en miljøvennlig måte. Avfall produsert av elektriske maskiner må ikke behandles som husholdningsavfall. Sørg for å gjenvinne der anlegg eksisterer. Be lokale myndigheter eller forhandler om råd om gjenvinning. 17 SAMSVARSERKLÆRING VARO N.V. – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgia, erklærer at, Produktbetegnelse: Borhammer Merke: POWERplus Modell: POWX1195 oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert på bruken av europeiske, harmoniserte standarder. Enhver uautorisert endring av apparatet vil annullere denne erklæringen. EU-direktiver (inkludert eventuelle tillegg frem til signaturdato): 2011/65/EU 2006/42/EU 2014/30/EU Europeiske harmoniserte standarder (inkludert eventuelle tillegg frem til signaturdato): EN60745-1 : 2009 EN60745-2-6 : 2010 EN55014-1 : 2017 EN55014-2 : 2015

• Sørg for at stå sikkert på stiger og stilladser ved frihåndsboring.
