NÁVOD NA OBSLUHU WX478 WORX

• Nesprávný výkyv pilového listu

• Štandardná dodávka neobsahuje všetko zobrazené či opísané príslušenstvo.Priamočiara píla SK

:87.4dB(A) Nameraný akustický výkon L

Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa normy EN 60745: WX477 WX478 WX479 Rezanie dosiek Hodnota emisie vibrácií a

Nepresnosť K = 1.5m/s² Rezanie drevených hranolov Hodnota emisie vibrácií a

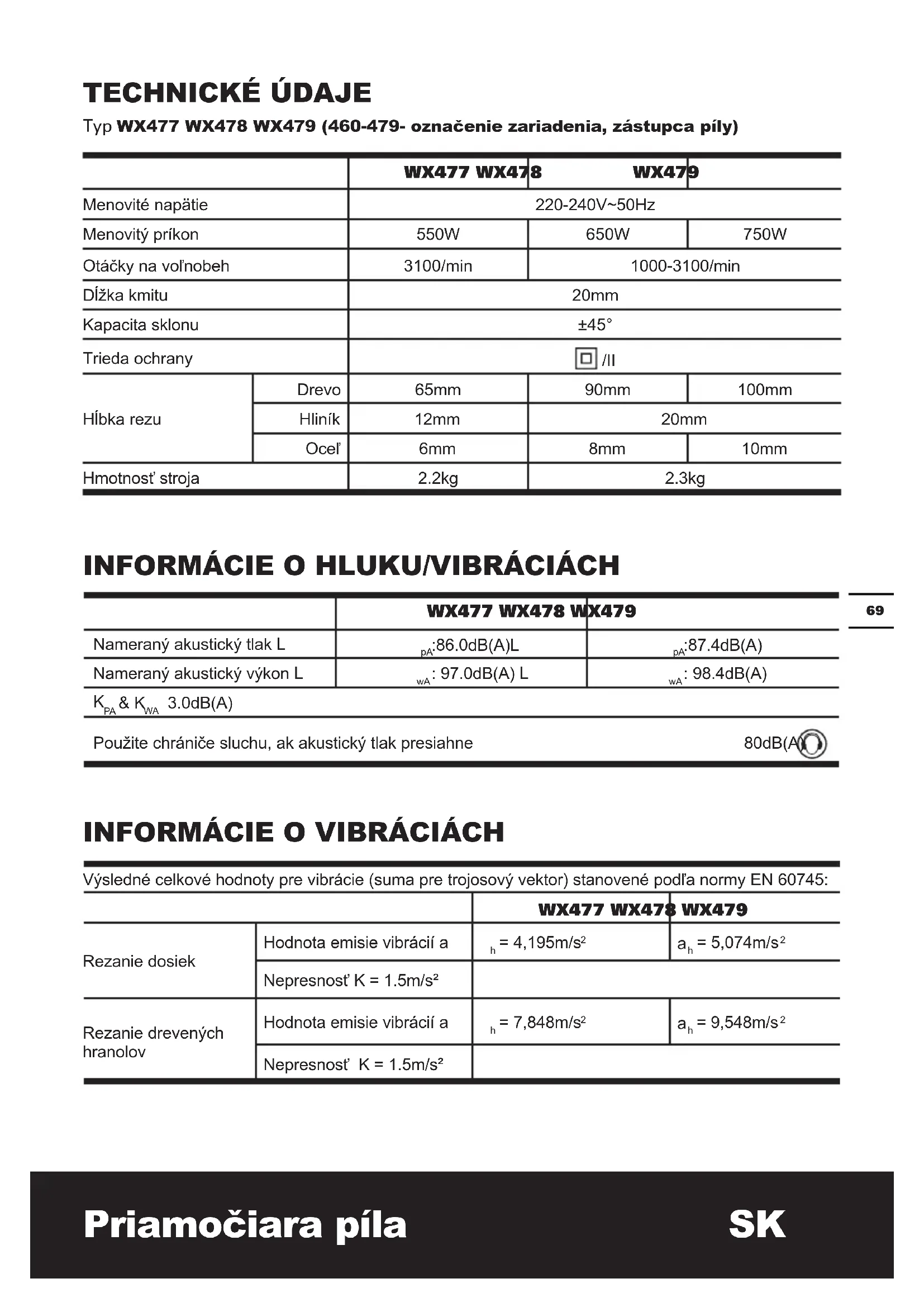

Nepresnosť K = 1.5m/s² TECHNICKÉ ÚDAJE Typ WX477 WX478 WX479 (460-479- označenie zariadenia, zástupca píly) WX477 WX478 WX479 Menovité napätie 220-240V~50Hz Menovitý príkon 550W 650W 750W Otáčky na voľnobeh 3100/min 1000-3100/min Dĺžka kmitu 20mm Kapacita sklonu ±45° Trieda ochrany /II Hĺbka rezu Drevo 65mm 90mm 100mm Hliník 12mm 20mm Oceľ 6mm 8mm 10mm Hmotnosť stroja 2.2kg 2.3kgPriamočiara píla SK

Deklarovaná celková hodnota vibrácií sa môže použiť na vzájomné porovnanie jednotlivých náradí a takisto aj na predbežné stanovenie času práce. VÝSTRAHA: Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovať od deklarovanej hodnoty, a to v závislosti od spôsobu používania náradia a v závislosti od nasledujúcich príkladov odchýlok od spôsobu používania náradia: Akým spôsobom sa náradie používa a aké materiály budú rezané alebo vŕtané. Náradie je v dobrom stave a je dobre udržiavané. Používanie správneho príslušenstva v spojení s náradím a zabezpečenie jeho ostrosti a dobrého stavu. Tesnosť zovretia rukovätí a používanie doplnkov proti vibráciám. Používanie náradia na podľa konštrukcie určený účel a v súlade s pokynmi. Toto náradie môže vyvolávať syndróm trasenia rúk a ramien, pokiaľ jeho používanie nie je správnym spôsobom riadené. VÝSTRAHA: Kvôli presnosti by mal odhad úrovne expozície v skutočných podmienkach používania obsahovať tiež všetky súčasti prevádzkového cyklu, ako sú doby, počas ktorých je náradie vypnuté a počas ktorých beží na voľnobehu, a to mimo skutočného vykonávania práce. Tým môže dôjsť k značnému zníženiu úrovne expozície počas celkového prevádzkového času. Pomôžte minimalizovať riziko expozície účinkom vibrácií. VŽDY používajte ostré sekáče a čepele. Náradie udržiavajte v súlade s týmto návodom a udržiavajte ho dobre namazané (ak je to potrebné). Ak sa náradie používa často, investujte do príslušenstva zabraňujúceho vibráciám. Vyhnite sa používaniu náradia pri teplote 10°C a menej. Prácu si naplánujte tak, aby ste akékoľvek používanie náradia pri vysokých vibráciách rozdelili na niekoľko dní. AKCESORIA WX477 WX478 WX479 Imbusový kľúč

Čepeľ na rezanie Kov

Čepeľ na rezanie dreva

Čepeľ na rezanie hliníka

Paralelný doraz / 1 1 Vákuový adaptér / 1 1 Odporúčame vám, aby ste si príslušenstvo kúpili v tej istej predajni, v ktorej ste si kúpili aj svoje náradie. Používajte kvalitné príslušenstvo značkových výrobcov. Vyberte si typ vhodný na zamýšľaný účel použitia. Podrobné informácie nájdete na obale príslušenstva. Prípadne sa obráťte na vášho predajcu so žiadosťou o radu a pomoc.Priamočiara píla SK

1. Pri práci v miestach, kde môže dôjsť

ku kontaktu rezacieho príslušenstva so skrytým elektrickým vedením alebo s vlastným napájacím káblom, držte pílu za izolované časti rukoväti. Rezacie príslušenstvo môže pri kontakte s vodičom pod napätím preniesť prúd do nechránených kovových častí elektrického náradia a spôsobiť úraz elektrickým prúdom.

2. Vždy používajte respirátor.

SYMBOLY S cieľom znížiť nebezpečenstvo vzniku zranenia je potrebné prečítať si túto príručku. Dvojitá izolácia Varovanie Použite ochranu uší Použite ochranu očí Použite respirátor Elektrické výrobky sa nesmú likvidovať spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu. Pred každou prácou na samotnom stroji vytiahnite sieťovú zástrčku z elektrickej zásuvky. Noste ochranné rukavice Drevo Hliník Kov Plast Zamknúť OdomknúťPriamočiara píla SK

Odstránenie čepele Pozrite obr.

Ovládanie otáčok motora (Iba pri modeli WX478/WX479) Pozrite obr. B Funkcia kyvadla Pozrite obr. C Sieťový vypínač ON/OFF Pozrite obr. D Aretačné tlačidlo zapnutia Pozrite obr. D Priamy a zakrivený rez Pozrite obr. E1,E2 Šikmý rez Pozrite obr. F,G Ponorný rez Pozrite obr. H Paralelný doraz (Iba pri modeli WX478/WX479) Pozrite obr. I1,I2 Zásobník pílových listov (Iba pri modeli WX478/WX479) Pozrite obr. J Vákuový adaptér (Iba pri modeli WX478/WX479) Pozrite obr. K ÚDRŽBA Pred vykonaním akéhokoľvek nastavovania, opráv a údržby odpojte brúsku od siete. Vaše náradie nevyžaduje žiadne dodatočné mazanie ani údržbu. Vaše náradie nevyžaduje žiadny servisný zásah. Svoje náradie nikdy nečistite vodu alebo chemickými čistiacimi prostriedkami. Vytrite ho suchou handrou. Náradie ukladajte na suchom mieste. Vetracie otvory motora udržiavajte čisté. Ovládacie prvky zbavujte prachu. Cez vetracie štrbiny občas možno vidieť iskrenie komutátora. Je to normálny stav a nepoškodzuje to vaše náradie. Ak dôjde k poškodeniu napájacej šnúry, nechajte ju bezpečne vymeniť u výrobcu, v servise alebo inou príslušne kvalikovanou osobou.

PROSTREDIA Elektrické výrobky sa nesmú likvidovať spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu.Priamočiara píla SK

Porucha Možná príčina Možná Riešenie Nástroj sa pri zapnutí nespustí

• Čepeľ je opotrebovaná

• Čepeľ je nesprávne namontovaná

• Príliš veľká rýchlosť posuvu.

• Uistite sa, že čepeľ je ostrá a že nie je prasknutá.

• Uistite sa, že čepeľ je správne namontovaná. Nástroj posúvajte pomaly Nízka efektivita práce.

• Čepeľ je opotrebovaná

• Nesprávne nastavenie otáčok

• Nesprávne nastavenie funkcie kyvadla

• Vymeňte za novú čepeľ.

• Regulátor otáčok nastavte podľa materiálu

• Ovládač funkcie kyvadla nastavte podľa materiálu Čepeľ nie je v držiaku čepele pevne upnutá.

• Čepeľ nie je úplne vložená v mieste. Odmontujte čepeľ a znova ju správne namontujte

My, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Vyhlasujeme, že tento výrobok: Popis Priamočiara píla WORX Typ WX477 WX478 WX479 (460-479- označenie zariadenia, zástupca píly) Funkcie Rezanie rôznych materiálov Zodpovedá nasledujúcim smerniciam: 2006/42/EC 2004/108/EC 2011/65/EU Spĺňa posudzované normy: EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-1 EN 60745-2-11 Osoba oprávnená za zostavenie technického súboru: Názov: Russell Nicholson Adresa: Positec Power Tools (Europe) Ltd, PO Box 152,Leeds,LS10 9DS,UK Suzhou 2015/06/30 Allen Ding Zástupca vrchnej konštrukčnej kancelárie, Testovanie & CertikáciaSerra tico-tico PT
