MANUAL DE UTILIZARE WX478 WORX
- Nu toate accesorile ilustrate sau descrise sunt incluse in livrarea standard.

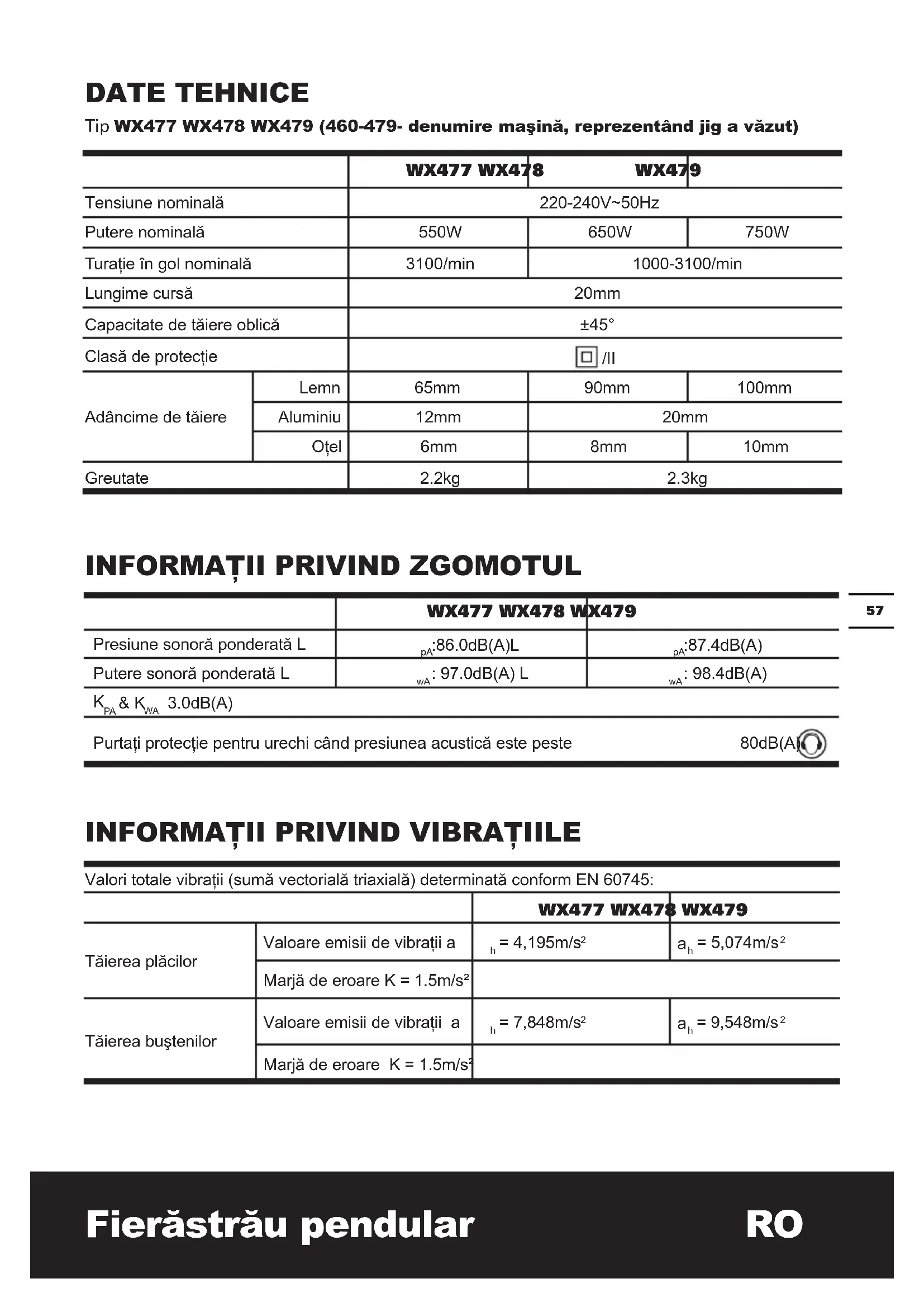

DATE TEHNICE
Tip WX477 WX478 WX479 (460-479- denumire masina, reprezentand jig a vazut)
| WX477 WX478 | WX479 | |||
| Tensiune nominală | 220-240V~50Hz | |||
| Putere nominală | 550W | 650W | 750W | |
| Turație în gol nominală | 3100/min | 1000-3100/min | ||
| Lungime cursă | 20mm | |||
| Capacitate de tăiere oblică | ±45° | |||
| Clasă de proteție | ☐/II | |||
| Adâncime de tăiere | Lemn | 65mm | 90mm | 100mm |
| Alumniiu | 12mm | 20mm | ||
| Oțel | 6mm | 8mm | 10mm | |
| Greunate | 2.2kg | 2.3kg | ||
INFORMATI PRIVIND ZGOMOTUL
| WX477 WX478 WX479 | ||
| Presiune sonoră ponderată L | pA:86.0dB(A)L | pA:87.4dB(A) |
| Putere sonoră ponderată L | wA: 97.0dB(A)L | wA: 98.4dB(A) |
| KPA & KWA 3.0dB(A) | ||
| Puratați proteție pentru urechi cănd presiunea acustică este peste 80dB(A) | ||
INFORMATI PRIVIND VIBRATICHE
| Valori totale vibrații (sumă vectorială triaxială) determinata conform EN 60745: | |||
| WX477 WX478 | WX479 | ||
| Tăierea plăcilor | Valoare emisii de vibrații a | h=4,195m/s2 | ah=5,074m/s2 |
| Marjă de eroare K = 1.5m/s2 | |||
| Tăierea buștenilor | Valoare emisii de vibrații a | h=7,848m/s2 | ah=9,548m/s2 |
| Marjă de eroare K = 1.5m/s2 | |||
Valoarea totală declarata a vibraților poate fi適用ata pentru compararea unei unelte cu o altași, de asemenea, poate fi適用ata in cazul unei evaluări preliminare a expunerii.
AVERTISMENT: Valoarea emisiilor de vibracoes in timpul Utilizarii efective a uneltei electrice poate diferi de valoarea nivelului declarat, in functie de modul in care unealta este utilizata, in
functie de următoarele exempleși alte variativs privind utilizarea uneltei:
Modul in care esteutilizataunealta 日 materialele taiate saugaurite.
Unealta să fie intr-o stare bunăși intreținută corespunțător
Utilizarea accesoruiului corect pentru unealtă, acesta fiind ascuțitși in bună stare de functiONare.
Strangerea cu fermitate a manerelor si utilizes area oricaror accesori anti-vibrati.
lar unealta este utilizata conform destinatiei de utiliser si acestor instrucliuri.
Această unealtă poate cauza sindromul vibrației maii-brațului dacă nu este UTILIZATA corespunzător.
AVERTISMENT: Pourtu precizie, o estimare a nivelului de expunere f in conditiile deutilizare
reale trebuie de asemenea să tina cont de toate componentele ciclului de operare, precum antele când unealta este opritași când merge in gol, dar nu efectueaza operatația propriu-zisa.
Acest lucru ar putea reduce semnicatifiv nivelul de expunere pe durata totala de lucru.
Ajutla reducerea riscului de expunere la vibrati.
Utilizati INTOTDEAUNA dalti, burghie si lame ascutite.
Intretineti unealta in conformitate cu aceste instrucltiuni si mentini-o bine lubrifiata (dac'a este cazul). Daca unealta va fi utilizata in mod regulat, investiti in accesorii anti-vibrati.
Evitatiutilizarea uneltelor la temperaturide 10^ saumai putin.
Planificati-va lucrul pentru a desfasautilizarea uneltelor cu nivel ridicat de vibrati de-a lungul mai mul tor zile.
ACCESORII
| WX477 WX478 WX479 | |||
| Cheie Hexagonală | 1 1 1 | ||
| Pânză pentru Metal | 1 1 1 | ||
| Pânză pentru lemn | 1 1 1 | ||
| Pânză pentru alumniiu | 1 1 1 | ||
| Ghidaj parallel | / 1 1 | ||
| Adaptor pentru aspirator | / 1 1 | ||
Vä recomandam sã achizitionaşi accesoriile de la acelaşi magazin de la care ati cumpărat unealta. Utiliziati accesorii de bună calitate, de la un produçator cunoscut. Alegeți tipul in functie de lucrarea pe care urmeaza sã o efectuati. Consultatuți ambalajul accesoriului pentru detailii suplimentare. Personalul din magazin va poate oferi asistentăși sfaturi.
AVERTISMENTE PRIVIND SIGURANTA PENTRU FERÄSTRÄUL MECANIC
- Tiniţi ferastrăul mecanic de suprafetele de prindere izolate atunci cand efectuți o operatiune in care accesoriiul de tăiere poate intra in contact cu fire ascunse.
Accesoriiul de taiere care intrain contact cu un fir sub tensiune poate pune sub tensiune componentele metalice neizolate ale uneltei eletrice si poate produce un soc electric asupra operatorului.
- Purtati intotdeauna o masca de protectie contra prafului.
SIMBOLURI
| Pentru a reduce riscul de accidentari, utiliser trebuie sã citeascã manualul de instruçtiuni | |
| Izolație dublă | |
| Avertisment | |
| Purtauș echipament de proteției pentru urechi | |
| Purtauș echipament de proteției pentru ochi | |
| Purtauș mască de proteției contra prafului |
| Produsele electrice nu trebuie depuse la deșeuri șmpreună cu gunoiul menajer. Vă rugăm să depunți produsele electrice la unitățile de reciclare existente. Consultați-vă cu autoritateile locale sau cu distribuitorul pentru sfaturi privind reciclarea. | |
| Înaintea oricăror lucrări pe mașina propriu-zisă, scoateți cablul de alimentare din priză. | |
| Purțați manuși de proteției | |
| Lemn | |
| Alumniiu | |
| Metal | |
| Plastic | |
| Blocare | |
| Deblocare |
INSTRUCTIUNI DE UTILIZARE
NOTA: Inainte de a utilizes unealta, citi ci atentie manualul de instrutiuni.
PURTATI INTOTDEAUNA O MASCÄ DE PROTECTIE CONTRA PRAFULUI.
DESTINATION DE UTILIZARE
Maşina este destinata efctuárii de tāieturi ŞI decupaje de delimitare in lemn, plastic, metal, placi de ceramicá ŞI cauciuc, sprijinindu-se ferm pe piesa de prelimucrat. Este potrivita pentru tāieturi drepte ŞI ondulate cu unghiuri oblice de până la 45^ . Trebuie respectate recomandările privind pânza ferăstrăului.
ASAMBLARE $I OPERARE
| Actiune | Figura |
| Instalarea pânzei | Consultați Fig. A1 |
| Demontarea pânzei | Consultați Fig. A2 |
| Buton pentru turație variabilă (Doar pentru WX478/WX479) | Consultați Fig. B |
| Funcție de oscilare | Consultați Fig. C |
| Intrerupător ON/OFF (pornire/oprire) | Consultați Fig. D |
| Buton de blocare a comutatorului | Consultați Fig. D |
| Tăiere dreaptăși tăiere curbă | Consultați Fig. E1,E2 |
| Tăiere oblică | Consultați Fig. F,G |
| Tăiere prin plonjare | Consultați Fig. H |
| Ghidaj parallel (Doar pentru WX478/WX479) | Consultați Fig. I1,I2 |
| Spatiu depositare pânză (Doar pentru WX478/WX479) | Consultați Fig. J |
| Adaptor pentru aspirator (Doar pentru WX478/WX479) | Consultați Fig. K |
INTRENTINEREA
Scoatei fisa din priză inainte de efectuarea oricârei reglări, lucrări de service sau intreinere.
Unealta dumneavoastru nu necessitieslubrifiere saut intretinere supplementara.
Nu existăpiesecare pot fi depanate deutilizator infierăstrăulelectric.Nuutilizati niciodata apasaouagenti de curătare chimici pentru curătareafierăstrăului electric. Štergeti cu o cappa uscata.Depozitateintotdeauna fierăstrăul electric intr-unlocuscat.Mentetinefantele de ventilatie alemotorului curate.Mentetinetoate comutatoarelede comanda ferite de graf.Ocazional,puteti vedea scântei prin fantele de ventilatie alemotorului.Acest lucru este normal si nu deterioriorează scula electrică.
In cazul in care cordonul de alimentare este deteriorat, pentru evitarea pericolului, acesta trebuie inlocuit de producător, agentul sau de service Sau numai de persone calificate.
PROTECTIA MEDIULUI
Produsele electrice nu trebuie depuse la deseuri impreună cu gunoiul menajer. Vă rugam să depuneti produsele electrice
la unitățile de reciclare existente. Consultați-vă cu autoritateile locale sau cu distribuitorul pentru sfaturi privind reciclarea.
| Simptom Cauză posibilă Posibilă Solutie | ||
| Mațina nu pornește | • Cabul de alimentare nu este conectat. | • Verificati pentru a vă asigura că ați conectat bine cabul la o przyă. |
| Calitate de tăiere slabă. | • Pânza este uzătă. • Pânza este asamblata incorrect • Rata de apăsare este prea rapidă. | • Asigurăți-vă că pânza este ascuțită și nu este ruptă. • Asigurăți-vă că pânza este instalata correct. Apăsăti mațina în cet |
| Eficiența lucrului este redusă. | • Pânza este uzătă • Setare Incorrectă a turăției • Setare Incorrectă a functăiei de oscilare | • Schimbați cu o pânță nouă. • Reglați controlul turăției variabile în functie de material • Reglați controlul functției de oscilare în functie de material |
| Pânza nu este fixă term cu suportul de pânță. | • Pânza nu este introdușa complet în poziție.. | Demontați pânza și reinstalăți-o corect |
DECLARATI CONFORMITATE
Respectă următoarea directiva: 2006/42/EC 2004/108/EC 2011/65/EU
Se conformeaza standardelor: EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-1 EN 60745-2-11
Persoana responsabilă pentru elaborare fisi tehnice,
