MANUAL DE UTILIZADOR WX478 WORX
MONTAGGIO E FUNZIONAMENTO
INSTRUCCIONES DE FUNCIONAMIENTO
MONTAJE Y FUNCIONAMIENTO

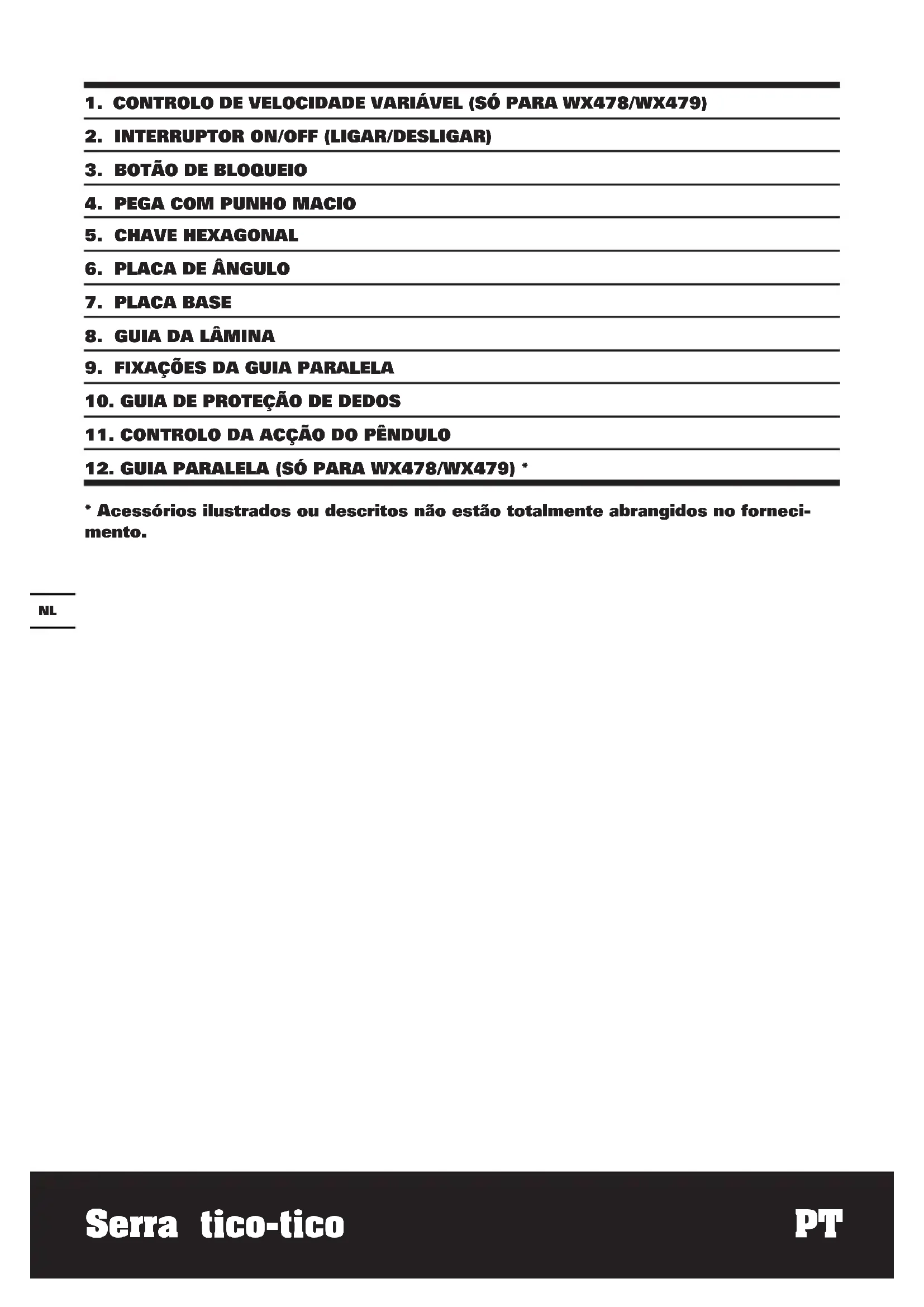

- CONTROLLO DE VELOCIDADE VARIÁVEL (SÓ PARA WX478/WX479)
- INTERRUPTOR ON/OFF (LIGAR/DESLIGAR)
- BOTÃO DE BLOQUEIO
- PEGA COM PUNHO MACIO
- CHAVE HEXAGONAL
- PLACA DE ANGULO
- PLACA BASE
- GUIA DA LÁMINA
- FIXAÇÖES DA GUIA PARALELA
- GUIA DE PROTEÇÃO DE DEDOS
- CONTROLLO DA ACÇÃO DO PENDULO
-
GUIA PARALELA (Só PARA WX478/WX479) *
-
Acessórios ilustrados ou descriços não está totalmente abrangidos no fornecimento.
DADOS TÉCNICOS
Tipo WX477 WX478 WX479 (460-479- designação de aparelho mecânico, representativo de Serra tico-tico)
| WX477 WX478 WX479 | ||||
| Voltagem nominal | 220-240V~50Hz | |||
| Tensão nominal | 550W | 650W | 750W | |
| Cursos semarga nominal | 3100/min | 1000-3100/min | ||
| Complemento do coisa | 20mm | |||
| Capacidade de esquadria | ±45° | |||
| Classe de proteção | ☐/II | |||
| Capacidade de corte | Madeira | 65mm | 90mm | 100mm |
| Alumínio | 12mm | 20mm | ||
| Aço | 6mm | 8mm | 10mm | |
| Peso | 2.2kg | 2.3kg | ||
INFORMAÇÃO DE RUIDO
| WX477 WX478 WX479 | ||
| Pressão de som avaliada L | pA:86.0dB(A) L | pA:87.4dB(A) |
| Potência de som avaliada L | wA: 97.0dB(A) L | wA: 98.4dB(A) |
| KPA & KWA | 3.0dB(A) | |
| Use proteção de ouvidos quando a pressão for superior a 80dB(A) | ||
INFORMAÇÃO DE VIBRAÇÃO
| Os values totais de vibração são determinados de acordo com a normativa EN 60745: | |||
| WX477 WX478 | WX479 | ||
| Corte de madeira | Valor da emissão da vibração | ah=4,195m/s2 | ah=5,074m/s2 |
| Instalisuição K = 1.5m/s2 | |||
| Corte de metal | Valor da emissão da vibração | ah=7,848m/s2 | ah=9,548m/s2 |
| Instalisuição K = 1.5m/s2 | |||
O valor total declarado da vibração poderá ser utilizado para comparar uma ferramenta com outra e poderá也是非常 ser'utilizzato numa avaliacao preliminar de exposicao.
AVISO: Os values de emissão de vibração durante a utilização da ferramenta podem divergar dos values declarados, dependendo da forma como a ferramenta é realizada, dependendo dos exemplos seguides e de outros modos de utilização:
O modo como a ferramenta é'utilizada, os materiais aURTAR ou perfurar.
A ferramenta estar em boas condições e bem conservada.
A utilização do acessório correcto para a ferramenta e a garantia de que está afiada e em boas condições.
A firmeza com que se segura nas pegas e se quaisquer acessórios vibratórios são realizados. Se a ferramenta é realizada para o objectivo para a qual foi concebida e segudo as instruções.
Esta ferramenta pode causar sindrome de vibração não-braco, se não for inadequamente realizada.
AVISO: Para ser preciso, uma estimativa do nível de exposicao nas condições actuais deutilização devem ter em conta todas as partes do ciclo de operação, como tempos em que a ferramenta está desligada e quando está em funct ionamento, mas inactiva, ou seja, não realizando o seu trabalho. Isto poderá reduzir significativamente o nível de exposicao durante o periodo total de trabalho.
Mantenha esta ferramenta de acordo com as instruções e bem lubrificada ( quando aplicável) Se a ferramenta for utilizes regularmente, invista em acessórios anti-vibração.
Evite utilizes ferramentas a temperatas de 100C ou inferior.
Planeie o seu horario de trabalho de forma a distribuir a utilização de ferramentas de alta vibração ao longo de various dias.
ACESSORIOS
| WX477 WX | 478 WX479 | ||
| Chave hexagonal 1 1 1 | |||
| Lâmina de corte de metal 1 1 1 | |||
| Lâmina de corte de madeira 1 1 1 | |||
| Lâmina de corte de alúnio 1 1 1 | |||
| Guia paralela / 1 1 | |||
| Adaptador de extração de poeiras / | 1 |
Recomendamos-lhe que compre todos os acessórios no fornecedor ond tenha adquirido a ferramenta. Utilize acessórios de boa qualida e de marca conheça. Escolha os acessórios de acordo com o trabalho que tenciona executar. Para mais dormenores, consulte a embalagem destes. Os commerciais también podeaabdar e aconsehar.
PONTOS DE SEGURANCA ADICIONAIS DA SUA SERRA TICO-TICO
-
Secure a ferramenta agarrando as superficies isoladas ao executar uma operacao onde a ferramenta cortante pode entra em contacto com fios electricos escondidos ou com o seuignonico cabo electrico. Ocontactocom um fio "sob tensao" maism exposesas partes metalicas da ferramenta "sob tensao" podendo causar umCHOque electrico ao operador.
-
Usar máscara contra o po.
SÍMBOLOS
| Para reduzir o risco de ferimentos o uso de ler o manual de instruções | |
| Duplo isolamento | |
| Aviso | |
| Usar proteção para os ouvidos | |
| Usar proteção ocular | |
| Usar máscara contra o pó | |
| Os equipamentos electricos não devem ser depositados com o lixo dométrico. Se existrem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhoamento sobre reciclagem |
| Antes de realizar qualquer trabalho napropriia máquina, retire a ficha de alimentação da tomada. | |
| Usar luvas de proteção | |
| Madeira | |
| Alumínio | |
| Metal | |
| Plástico | |
| Bloquear | |
| Desbloquear |
FUNCTIONAMENTO
NOTA: Antes de utiliser a ferramenta, leia atentamente o livre de instruções.
USAR MÁSCARA CONTRA O PÓ.
UTILIZACAO CONFORME AS DISPOSICOES
O aparelho é destinado para realizar sobre uma base firme, cortes e recortes emmadeira, plástico, metal,placas de ceramica e borracha. Ele é apropiado para cortes rectos e curvados com um angulo de chanfradura de até 45^ Observar as recomendações da lamina de serra.
MONTAGEM E FUNCIONAMENTO
| Ação Figura | |
| Instalação da lâmina | Ver Fig. A1 |
| Remoçao da lâmina Ver Fig. A2 | |
| Controlo De Velocidade Variavel (Só para WX478/ WX479) | Ver Fig. B |
| Função pendular Ver Fig. C | |
| Interruptor On/Off Ver Fig. D | |
| Botão de bloqueio Ver Fig. D | |
| Corte reto e corte curvo Ver Fig. E1,E2 | |
| Corte em bisel Ver Fig. F,G | |
| Corte de rebarba Ver Fig. H | |
| Guia paralela (Só para WX478/WX479) | Ver Fig. I1,I2 |
| Armazenamento Da Lâmina (Só para WX478/WX479) | Ver Fig. J |
| Adaptador de extracção de poeiras (Só para WX478/ WX479) | Ver Fig. K |
MANUTENÇA O
Retire o cabo de alimentação da tomada antes de efetuar quaisquer ajustamentos, reparações ou manutenção.
A sua ferramenta não requires qualquer lubrificacao ou manutenao adicular.
A ferramenta, o Conjunto de baterias e o carregador não tem peças susceptíveis de ser substituções pelo utilizesor. Nunca utilize aigua ou produits químicos para limpar a sua ferramenta. Limpe-a com um pano macio. Guarde sempre a sua ferramenta num local seco. Mantenha as ranhuras de ventilação do motor devidamente limpas. Se observar a correência de faíças nas ranhuras de ventilação,也是如此很正常. Isso é normal e não danificará a sua ferramenta.
No caso do cabo electrico se encontrar com avaria, o mesmo devara ser substituido por um technician autorizzato.
PROTECÇA OMBIENTAL
Os equipamentos electricos não devem ser depositados com o lixo dométrico. Se existrem instalações adequadas
deve recicla-los.Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.
RESOLUÇÃO DE PROBLEMAS
| Problema Possível Causas Possível Solutação | |
| A ferramenta não efetuará o arranque quando a alimentação eletrica estiver ligada | • O cabo de alimentação não está ligado. |
| Qualidade de corte frac | • A lâmina está gasta. • A lâmina está montada incorretamente • A velocidade de impulso é demasiado<rápida. |
| A eficácia operacional é baixa. | • A lâmina está gasta • Configuração incorrente da velocidade • Configuração incorrente da função Pendular |
| A lâmina não está bem fixa pelo Suporte da Lâmina. | • A lâmina não está totalmente inserida no local de aplicação. |
DECLARACAO DE CONFORMIDADE
Nos,
POSITEC Germany GmbH
Descrição Serro tico-tico WORX
designação de aparecido mecânico, representativo de Serra tico-tico)
Funcao Serraço varios materiais
Normas em conformidade com:
EN 55014-1
EN 55014-2
EN 61000-3-2
EN 61000-3-3
EN 60745-1
EN 60745-2-11
Pessoa autorizada a compilar o ficheiro的技术ico,
Nome Russell Nicholson
Morada Positec Power Tools (Europe)
Ltd, PO Box 152,Leeds,LS10 9DS,UK
Suzhou 2015/06/30
Allen Ding
Engenheiro-chefe adjunto, Teste e Certificacao
