BRUKSANVISNING WX478 WORX

• Avbildat aller beskrivet tillbehör ingår delvis inte I leveransomfånget.

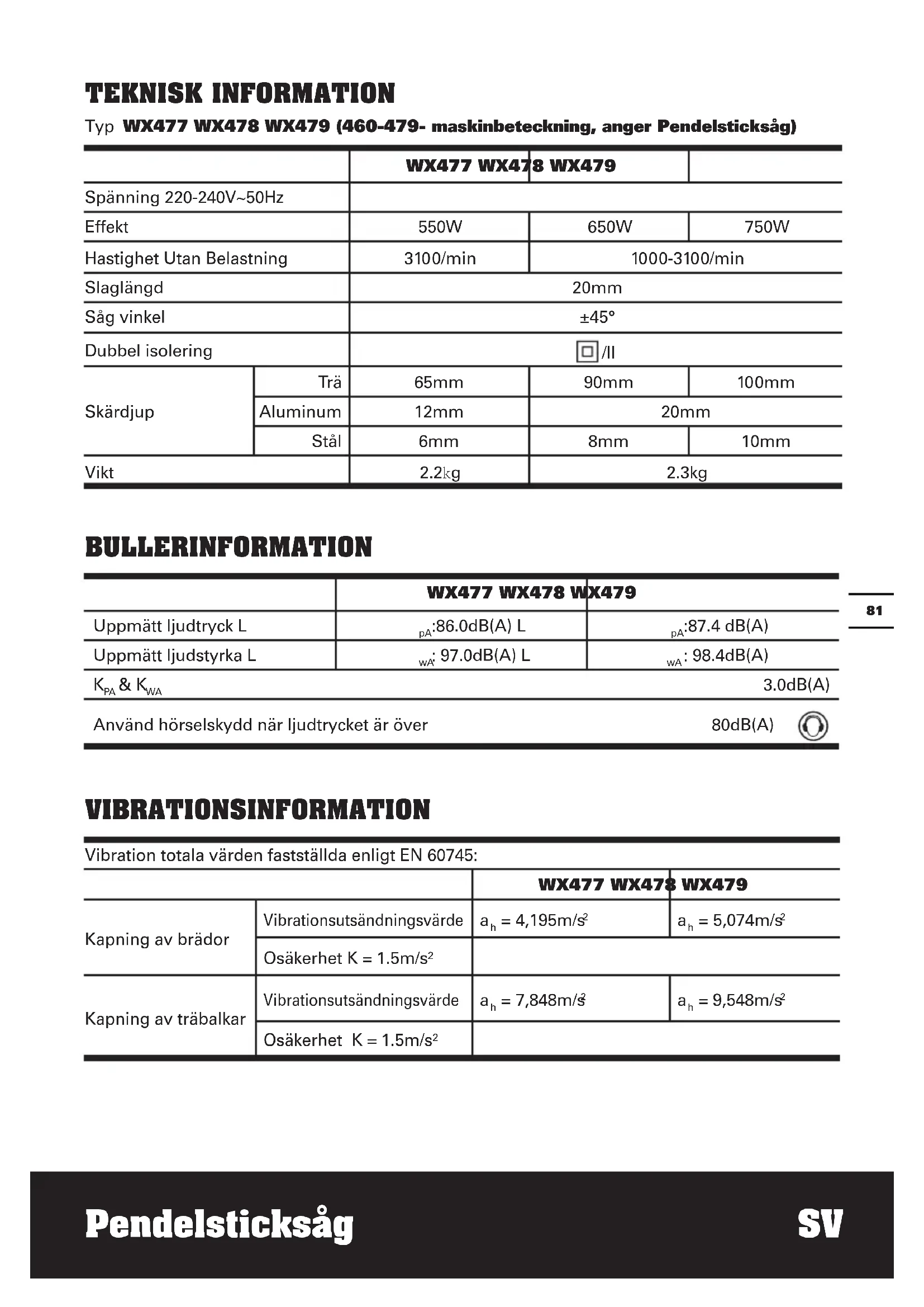

TEKNISK INFORMATION

Typ WX477 WX478 WX479 (460-479- maskinbeteckning, anger Pendelsticksåg)

		WX477 WX478 WX479
Spanning 220-240V~50Hz
Effekt		550W	650W	750W
Hastighet Utan Belastning		3100/min	1000-3100/min
Slaglängd		20mm
Såg vinkel		±45°
Dubble isolering		☐/II
Skärdjup	Trä	65mm	90mm	100mm
	Aluminum	12mm	20mm
	Stål	6mm	8mm	10mm
Vikt		2.2kg	2.3kg

BULLERINFORMATION

	WX477 WX478 WX479
Uppmätt ljudtryck L	pA:86.0dB(A) L	pA:87.4 dB(A)
Uppmätt ljudstyrka L	wA: 97.0dB(A) L	wA: 98.4dB(A)
KPA & KWA	3.0dB(A)
Använd hörskényddIRR ljudtrycket ür over80dB(A)

VIBRATIONSINFORMATION

Vibration totala värden fastställda enligt EN 60745:
		WX477	WX478
Kapning av brändor	Vibrationsutsändningsvärde	ah=4,195m/s2	ah=5,074m/s2
	Osäkerhet K = 1.5m/s2
Kapning av trübalkar	Vibrationsutsändningsvärde	ah=7,848m/s3	ah=9,548m/s2
	Osäkerhet K = 1.5m/s2

Det angivna totala vibrationsvardet kan anvandas for att jamfora olika verktyg med varandra somt vid en preliminar exponeringsutvddering.

VARNING: Vibrationsvärde vid verklig användning av maskinverktyget kan skilja sig at fran det deklarerade värdet beroende på hur verktyget används och beroende på foljande exempl och andra variationer om hur verktyget används:

Hur verktyget används och materialet som skärds aller borras.

Verktyget ar i bra skick och bra underhallet.

Använding av korrekt tillbehör für verktyget och sakerställ att de ar skarpa och i bra skick.

Atdragningsgraden av greppet pa handtaget och om nagra antivibrationstillbehör används.

Och att verktyget anvands sasom avsett enligt dess konstruktion och dessa instruktioner.

Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt

WARNING: For att vara korrekt bör en beräkning av exponeringsnivan under verkliga

forhallanden vid anvandning oksa tas med for alla delar av hanteringscykeln sasom tiden

när verktyget ar avständt och när det körs på tomgang utan att utföra nagot arbete. Detta kan betydligt minska exponeringsnivän over den totala arbeitsperioden.

Hjälp for att minimera risken for vibrationsexponering.

Använd ALLTID skarpa Bestejar, borrar och blad.

Underhäll verktyget i enlighet med dessa instruktioner och häll det välsmort (dar sa behövs)

Om verktyget ske anvandas regelbundet, investera i antivibrationstillbehör.

Undvik att använda verktygen i temperaturer på 10^ allerlagre

Planera ditt arbetsschema for att sprida ut anvandning av kraftigt vibrerande verktyg over flera dagar.

TILLBEHÖR

	WX477	WX478	WX479
Sexkantig nyckel 1 1 1
Metallskarblad 1 1 1
Trädskärblad 1 1 1
Aluminiumskärblad 1 1 1
Parallellstyrning / 1 1
Vakuumadapter / 1 1

Vi rekommenderar att du koper alla dina tillbehör frän affaren dar du köpte verktyget. Använd bra kvalitetstillbehör av ett vällkant marke. Välj kategori beroende på det arbete du planerar utföra. Se tillbehöretsförpackning foryterligare information. Affärspersonalen kan också hjälpa dig och ge dig råd.

SÄKERHETSINSTRUKTIONER FÜR DIN KONTURSÄG

1. Häll och ätergående sägen med isolerade greppytor när du utfor att arbete där skär tillbehöret kan komma i kontakt med dolda sladdar eller sin egen sladd. Kommer man i kontakt med en strömforande sladdkommen det att leda in strom i verktygets metalldilar och ge användaren en elchock.
2. Använd skyddsmask mot damm.

SYMBOLER

	För att minska risiken für skador mäste användaren lasa bruksanvisningen
	Skyddsklass
	Varning
	Använd hörsvskydd
	Använd skyddsglasögon
	Använd skyddsmask
	Uttjänta elektriskaprodukter fär inte kasseras som hushållsavfall. Ateranvänd)där det finns anlöggn-ingar fordet. Kontakta dina lokala myndigheter ell er/iterförsäljare ford/itervinningsrld.

	Innan nagot arbete på maskinen utförs@måste kontakten dras ut ur eluttaget.
	Använd skyddshandskar
	Trä
	Aluminum
	Metall
	Plast
	Lås
	Låupp

LADDNINGSPROCEDUR

OBS: Innan du anvander verktyget, las nogaigenom bruksanvisingen.

ANVÄND SKYDDSMASK MOT DAMM

Sticksågen ar avsedd for att på fast underlag saga genom och göra urtag i这样一来, plast, metall, keramikplattor och gummi. Den är lamplig for raka och böjda snitt med en geringsvinkel upp till 45^ . Beakta rekommendationen av sagblad.

MONTERING OCH DRIFT

Åtgård Figur
Montering av blad	See Fig. A1
Borttagning av blad See Fig. A2
Variabel hastighetskontroll (Endast För WX478/WX479)	See Fig. B
Pendelfunktion See Fig. C
På/av-knapp See Fig. D
Kontaktlås-på-knapp See Fig. D
Raksågning och kurvsågning	See Fig. E1,E2
Vinkelskärning See Fig. F,G
Sticksågning See Fig. H
Parallellstyrning (Endast För WX478/WX479)	See Fig. I1,I2
Bladforvaring (Endast För WX478/WX479)	See Fig. J
Vakuumadapter (Endast För WX478/WX479)	See Fig. K

UNDERHÄLL

Ta bort pluggen fran hällaren innan du gör nagra anpassningar, servis eller underhäll.

Ditt verktyg kraver inte extra smörjning aller.
underhäll.

Det finns inga delar som kan repareras av användaren i verktyget. Använd aldrig vatten ellerm kemiska medel for att rengora verktyget. Torka rent med en torr trasa. Forvara alltid verktyget pa en torr plats. Håll motorns ventileringsöppninger rena. Håll alla arbetskontroller fria frän damm. Ser du gnistor i ventileringsöppningarna, ar det normalt ochkommen inte att skada till verktyg.

Om strömkabeln ar skadad och att undvika fara, maste den ersattas av tillverkaren, servis agenten eller liknande kvaliferad person.

MILJÖSKYDD

Uttjanta elektriskaprodukter fär inte kasseras som hushållsavfall. Återanvänd)där det finns anlaggningar for det.Kontakta

dina lokala myndigheter allerIterforsaljare for Itervinningsrfd.

FELSÖKNING

Symptom Möjliga orsaker Möjlig Lösning
Verktyget startar inteNR ar strömmen slås på	• Elsladde är inte ansluten.	• Kontrollera att elsladden Åransluten ordentlich i ett vagguttag.
Dålig kvalitet påsøgning	• Bladet är slitet.• Bladet är felaktigt monterat• Tryckhastigheten är für hög	• Kontrollera att bladet Är vasst ochvelt.• Kontrollera att bladet Är riktigtmonterat.Tryck längsamt på maskinen.
Arbetseffektiviteten ärlåg.	• Bladet är slitet• Felaktig havighet inställd• Felaktigpendelfunktionsinställning	• Byt till ett nytt blad.• Justera reglaget for den variablahastigheten after materialet.• Justera reglaget fordendelfunktionen after materialet
Bladet är inte ordentlichfastklåmt medbladhällaren.	• Bladet är inte helt isatt på sinplats.	Ta av bladet och sätt i det rätt

DEKLARATION OM ÖVERENSSTÄMMELSE

Förklarar attenna produit, Beskrivning WORX Pendelsticksåg Typ WX477 WX478 WX479 (460-479- maskinbeteckning, anger Pendelsticksåg) Funktion Sågning av olika material

Uppfyller foljande direktiv, 2006/42/EC 2004/108/EC 2011/65/EU

Standarder overensstämmer med: EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-1 EN 60745-2-11

Personen som godkänts att sammanställa den tekiska filen.
Namn Russell Nicholson
Address Positec Power Tools (Europ Ltd, PO Box 152, Leeds, LS10 9DS, UK

Suzhou 2015/06/30
Allen Ding
Vice chefsingenjör, tester och certifiering

1. GUMB ZA IZBIRANJE HITROSTI (LE ZA WX478/WX479)

2. STIKALO ZA VKLOP/IZKLOP

3. GUMB ZA ZAKLEPANJE

4. ROČAJ Z MEHKO OBLOGO

5. IMBUS KLJUČ

6. KOTNA PLOŠCA

7. OSNOVNA PLOŠCA

8. VODILNI VALJČEK

9. VZDOLŽNO VODILO

10. VAROVALO ZA PRSTE

11. GUMB ZA NASTAVLJANJE INTENZIVNOSTI NIHANJA

12. VZDOLŽNO VODILO (LE ZA WX478/WX479) *
