HASZNÁLATI ÚTMUTATÓ WX478 WORX

• Nem minden készülék tartalmazza valamennyi, a fentiekben felsorolt alkatrészt.Rezgőfűrész HU

WX477 WX478 WX479 A-súlyozású hangnyomásszint L

:87.4dB(A) A-súlyozású hangerő L

3.0dB(A) Viseljen fülvédelmet, ha a hangnyomásszint meghaladja a következő értéket 80dB(A)

Az EN 60745 szabvány szerint meghatározott összes rezgés (háromtengelyű vektoriális összeg) a következő: WX477 WX478 WX479 Falap vágása Rezgéskibocsátás a

Bizonytalanság K = 1.5m/s² Fagerenda vágása Rezgéskibocsátás a

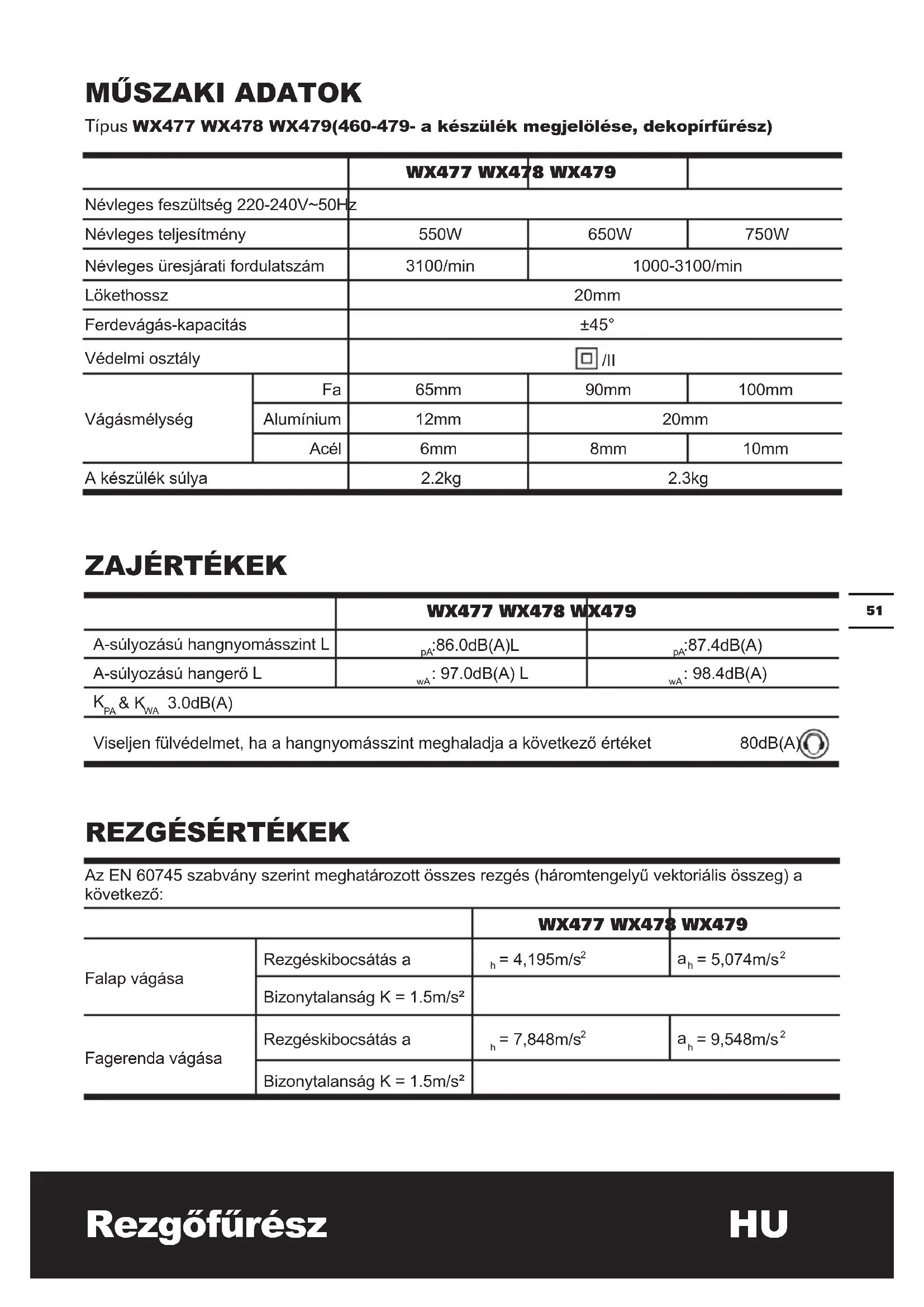

Típus WX477 WX478 WX479(460-479- a készülék megjelölése, dekopírfűrész) WX477 WX478 WX479 Névleges feszültség 220-240V~50Hz Névleges teljesítmény 550W 650W 750W Névleges üresjárati fordulatszám 3100/min 1000-3100/min Lökethossz 20mm Ferdevágás-kapacitás ±45° Védelmi osztály /II Vágásmélység Fa 65mm 90mm 100mm Alumínium 12mm 20mm Acél 6mm 8mm 10mm A készülék súlya 2.2kg 2.3kgRezgőfűrész HU

A hivatalos összesített rezgésszint a szerszámok összehasonlítására, illetve a kitettség előzetes felmérésére használható. FIGYELEM: Az elektromos kéziszerszám használata során a rezgéskibocsátás eltérhet a fenti értéktől attól függően, hogy a szerszámot hogyan használják. Az érték függhet az alábbiaktól: Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fúrnak. Az eszköz jó állapotban van-e, megfelelően karbantartják-e. Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy hegyes legyen és jó állapotban maradjon. A markolat megfelelően rögzül-e, használnak-e rezgéscsillapító tartozékokat. A szerszámot rendeltetésszerűen, kialakításának és a jelen utasításoknak megfelelően használják-e. Ha a szerszámot nem kezelik megfelelően, kéz-kar vibrációs szindrómát okozhat. FIGYELEM: A pontosság érdekében az expozíciós szint becsült értékéhez a valós használati körülmények között gyelembe kell venni a működési ciklus valamennyi elemét, így azt az időt is, amikor a szerszám ki van kapcsolva, és amikor üresjáratban működik. Ez a teljes munkaidőszak viszonylatában jelentősen csökkentheti az expozíciós szintet. A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti: MINDIG éles vésőt, pengét, és hegyes fúrófejet használjon. Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre szükség van). Ha rendszeresen használja az eszközt, vásároljon rezgéscsillapító tartozékokat. Kerülje az eszköz használatát 100C vagy alacsonyabb hőmérsékleten. Úgy tervezze meg a munkáját, hogy a magas rezgésszámú eszközök használatát igénylő feladatokat több napra ossza el. TARTOZÉKOK WX477 WX478 WX479 Imbuszkulcs

Párhuzamos vezető / 1 1 Porszívó adapter / 1 1 Javasoljuk, hogy a tartozékokat ugyanabból a boltból vásárolja meg, ahol a szerszámot is vásárolta. Jó minőségű, márkás tartozékokat használjon. A tartozék típusát az elvégzendő munkának megfelelően válassza meg. További részleteket a tartozék csomagolásán talál. Kérjen segítséget és tanácsot a bolti eladóktól.Rezgőfűrész HU

1. Az elektromos kéziszerszámot csak

a szigetelt fogantyúfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a betétszerszám feszültség alatt álló, kívülről nem látható vezetékekhez, vagy a készülék saját hálózati csatlakozó kábeljéhez érhet. Haa berendezés egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek.

2. Mindig viseljen pormaszkot.

SZIMBÓLUMOK A sérülésveszély csökkentése érdekében a felhasználónak el kell olvasnia az utasításokat Dupla szigetelés Figyelmeztetés Viseljen szemvédőt Używać ochrony wzroku Viseljen pormaszkot A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél. Mielőtt bármilyen munkát végezne magán a szerszámon, húzza ki az áramból. Viseljen védőszemüveget

Alumínium Fém Műanyag Zár NyitRezgőfűrész HU

MEGJEGYZÉS: Mielőtt a szerszámot használná, olvassa el gyelmesen az utasításokat.

A készülék rögzített alapra való felfekvés mellett fában, műanyagban, fémekben, kerámialapokban és gumiban végzett daraboló vágásokra és kivágásokra szolgál. A berendezés a következő sarkalószögig bezárólag egyenes és görbe vágásokra is alkalmazható: 45°. Tartsa be a fűrészlapokkal kapcsolatos javaslatokat. ÖSSZESZERELÉS ÉS MŰKÖDÉS Művelet Ábra A vágólap felszerelése Lásd A1 A vágólap eltávolítása Lásd A2 Változtatható sebesség szabályozó (Csak a WX478/ WX479 modellhez) Lásd B Ingafunkció Lásd C Be-/kikapcsoló Lásd D Kapcsolórögzítő gomb Lásd D Egyenes és görbe vágás Lásd E1,E2 Ferde vágás Lásd F,G Beszúró vágás Lásd H Párhuzamos vezető (Csak a WX478/WX479 modellhez) Lásd I1,I2 Fűrészlaptároló (Csak a WX478/WX479 modellhez) Lásd J Porszívó adapter (Csak a WX478/WX479 modellhez) Lásd K KARBANTARTÁS Bármilyen állítás, javítás vagy karbantartási művelet előtt húzza ki a kábelt a konnektorból. Az elektromos kéziszerszámot nem szükséges megkenni vagy karbantartani. A szerszám nem tartalmaz a felhasználó által javítható alkatrészeket. Soha ne használjon vizet vagy vegyi tisztítószereket a szerszám tisztításához. Törölje tisztára egy száraz ronggyal. A szerszámot mindig száraz helyen tárolja. Tartsa tisztán a motor szellőzőnyílásait. Minden szabályozóeszközt tartson pormentesen. A szellőzőnyílásokon keresztül néha szikrák láthatók. Ez természetes, nem okoz kárt az elektromos kéziszerszámban. Amennyiben az áramellátó kábel sérült, a gyártónak, a megbízott szerviznek vagy egy hasonlóan képesített szakembernek ki kell cserélnie azt a kockázatok elkerülése érdekében.

A leselejtezett elektromos készülékek nem dobhatók ki a háztartási hulladékkal. Ha van a közelben elektromos hulladék gyűjtő udvar, vigye oda a készüléket. Az újrahasznosítási lehetőségekről tájékozódjon a helyi hatóságoknál vagy a kereskedőnél.Rezgőfűrész HU

Tünet Lehetséges ok Lehetséges Megoldás A gép nem kapcsolódik

• A hálózati tápkábel nem csatlakozik megfelelően.

• Győződjön meg arról, hogy a hálózati tápkábelt működő konnektorba dugták. Rossz minőségű vágás

• A vágóél nincs helyesen felszerelve

• Túl gyorsan tolják a szerszámgépet.

• Győződjön meg arról, hogy a vágóél éles és nem törött.

• Győződjön meg arról, hogy a vágóél megfelelően van felszerelve.

• A gépet lassan tolja előre. Rossz a munkavégzés hatékonysága.

• Nem megfelelő sebesség- beállítás.

• Nem megfelelő ingafunkció- beállítás.

• Cserélje ki a vágóélet.

• A munkadarabnak megfelelően állítsa be a fordulatszám-szabályozót.

• A munkadarabnak megfelelően állítsa be az ingamozgás-szabályozót. A vágóélet nem fogja szorosan a tartó.

• A vágóél nincs teljesen behelyezve a tartóba. Távolítsa el a vágóélet, majd helyezze be újra, helyesen.

NYILATKOZAT A gyártó, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Kijelenti, hogy a termék: Leírás WORX Dekopírfűrész Típus WX477 WX478 WX479 (460-479- a készülék megjelölése, dekopírfűrész) Rendeltetés Különböző anyagok vágása Megfelel a következő irányelveknek: 2006/42/EC 2004/108/EC 2011/65/EU Az alábbi normáknak EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-1 EN 60745-2-11 A műszaki dokumentáció összeállítására jogosult személy: Név Russell Nicholson Cím Positec Power Tools (Europe)Ltd, PO Box 152,Leeds,LS10 9DS,UK Suzhou 2015/06/30 Allen Ding Helyettes főmérnöke, Tesztelés és minősítésFierăstrău pendular RO
