Typ produktu	Mobilná klimatizácia monoblok
Značka	Tristar
Model	AT-5451
Napájacie napätie	220-240 V ~ 50 Hz
Chladivo	R410a (0,27 kg alebo 0,29 kg podľa variantu)
Hlavné funkcie	Chladenie, odvlhčovanie, vetranie
Rozsah teploty chladenia	16 °C – 31 °C
Rýchlosti ventilátora	Vysoká, stredná, nízka
Časovač	Programovateľné vypnutie a zapnutie (0-24 h)
Diaľkové ovládanie	Áno, súčasťou balenia
Odvzdušňovacia súprava	Hadica na horúci vzduch, konektory a okenná súprava
Kontinuálne odvodňovanie	Možné pomocou odtokovej hadice (gumená zátka)
Alarm plnej nádrže	Áno, svetelná kontrolka
Čistenie filtra	Každé dva týždne, neutrálnym čistiacim prostriedkom v teplej vode
Približná hmotnosť	25 kg
Približné rozmery (D x Š x V)	35 x 45 x 70 cm
Požadovaný voľný priestor	30 cm okolo zariadenia
Použitie	Iba v interiéri
Záruka	24 mesiacov (vyžaduje sa doklad o kúpe)
Údržba	Pred čistením odpojte, použite vlhkú handričku a neutrálny čistiaci prostriedok

Často kladené otázky - AT-5451 TRISTAR

Ako vyčistiť vzduchový filter?

Odpojte zariadenie, otvorte mriežku nasávania vzduchu, vyberte filter a umyte ho neutrálnym čistiacim prostriedkom v teplej vode (max. 40 °C). Pred vložením späť ho vysušte v tieni. Filter sa odporúča čistiť každé dva týždne.

Čo robiť, ak je vnútorná nádrž na vodu plná?

Rozsvieti sa svetelná kontrolka plnej nádrže na vodu. Odpojte zariadenie, odstráňte gumenú zátku v spodnej časti zariadenia a vypustite vodu. Môžete tiež pripojiť odtokovú hadicu na kontinuálne odvodňovanie.

Ako nastaviť časovač pre programované vypnutie?

Uistite sa, že zariadenie je zapnuté. Stlačte tlačidlo Timer, potom pomocou tlačidiel nastavenia teploty vyberte požadovaný čas vypnutia (0-24 h). Na displeji sa zobrazí ikona "Preset OFF Time".

Zariadenie nedostatočne chladí. Čo robiť?

Skontrolujte, či sú dvere a okná zatvorené, či odvodná hadica nie je upchatá a či nastavená teplota nie je príliš vysoká. Tiež sa uistite, že vstup vzduchu nie je zablokovaný a že v blízkosti nie je zdroj tepla.

Aký typ chladiva používa zariadenie?

Chladivom je R410a s množstvom 0,27 kg alebo 0,29 kg v závislosti od presného variantu modelu. Jeho potenciál globálneho otepľovania (GWP) je 2088.

Ako nainštalovať odvodnú hadicu a okennú súpravu?

Pripevnite štvorcový nástavec na zadnú stranu klimatizácie, potom pripojte hadicu. Druhý koniec hadice umiestnite do otvoreného okna a nastavte okennú súpravu (horizontálne alebo vertikálne) na utesnenie otvoru.

Môžem použiť predlžovací kábel s touto klimatizáciou?

Použitie predlžovacieho kábla sa neodporúča. Zariadenie vždy zapájajte priamo do sieťovej zásuvky 220-240 V/50 Hz, ktorá je riadne uzemnená a spĺňa miestne normy elektrickej bezpečnosti.

Ako aktivovať kontinuálne odvodňovanie?

Ak sa zariadenie nebude dlhšie používať, odstráňte gumenú zátku z odtokového otvoru v spodnej časti zariadenia a pripojte odtokovú hadicu k najnižšiemu upevňovaciemu nástavcu. Voda tak bude kontinuálne odtekať.

Čo znamenajú chybové kódy E0 a E2?

Kód E0 indikuje poruchu snímača teploty okolia (zariadenie môže stále fungovať). Kód E2 signalizuje, že nádrž na vodu je plná – okamžite ju vyprázdnite.

Aké bezpečnostné opatrenia dodržiavať s deťmi?

Nedovoľte deťom hrať sa so zariadením. Nikdy nevkladajte prsty ani predmety do výstupov vzduchu. Deti mladšie ako 8 rokov by nemali vykonávať čistenie alebo údržbu bez dozoru.

NÁVOD NA OBSLUHU AT-5451 TRISTAR

Prosím, prečitajte si starostlivo tento užívatel'ský_manual pre zabezpečenie správného používania, udržby a instalácie.
Zariadenie je len na používanie v interiérý.
- Nepoužívajte jegnotku pri zásuvke, ktorá sa opravuje, alebo ktorá nie je správné nainstalovaná
- Jednotku nepoužívajte, nasledujte tieto predbezné opatrenia:

V blízkosti zdroja ohna.
o V oblasti, kde je pravdepodobnost striekania oleja.
o V oblasti vystavenej priamemu slnecnemu svetlu.
o V oblasti, kde je pravdepodobnost striekania vody.
o V blízkosti vane, práčovne, sprrchy alebo bazěna.

• Nikdy nevkladajte vase prsty, tyce do vystupu vzduchu. Obzvlast sa postarajte o to, aby ste upozornili deti na tieto nebezpecenstva.
• Jednotku udržujte počas prepravy a skladovania postavenú smerom nahor, aby bol kompresor správné umiestnený.
  Pred cistenim klimatizacia vzdy vypnite alebo odpojte napajanie.
• Ked' klimatizáciu presúvate, vždy vypnite alebo odpojte napájanie a s klimatizáciou pohybujte pomaly.
• Aby sa zamedzilo moznosti poziaru, klimatizácia sa nema zakryvat.
  Vsetky zastrocky klimatizacia musia byt v sulade s miestnymi poziadavkami pre elektricku

bezpečnost. Ak je to potrebné, prosím, skontrolujte ju ohladom požiadaviek.

• Deti by mali byt' pod dozorom, aby sa zabezpečilo, ze sa so zariadenímnehrajú.
• Ak je napajaci kabel poškodený, musi ho vymenit výrobca, jeho servisné technik alebo podobne kvalifikované osoby, aby sa zbránilo riziku.
• Toto zariadenie možu používat deti vo veku od 8 rokov a staršie a osoby so zníženými fyzickým vnemovými a duševnými schopnostami alebo s nedostatkom skúsenosti a vedomostí, ak im bol poskytnutý dozor alebo poučenie ohladom používania zariadenia bezpečnám spôsobom a ak chapu zahrnuté rizíka. Deti sa nemajú so zariadením hrat. Čistenie a užívatě'sku òdržbu nemajú vykonávat deti bez dozoru.
  Zariadenie sa manainstalovat v sulade narodnymi nariadeniama rozvodov kablov.
• Poznámky:

o Ak sa nejaká ācst poskodi, prosim, kontaktujte predajcu alebo urcený servis;
o V pripeade akejkolvek skody, prosim, vypnite prepinac vzduchu, odpojte napajanie a kontaktujte
o Predajcu alebo urceny servis;
o V každom prípade má byt napájací kabel pevnu zemnený.
O Aby sa zamedzilo moznosti nebezpečenstva, ak je poskodený napajaci kabel, prosím, vypnite prepinač vzduchu a odpojte napajanie. Musí ho vymenit predajca alebo určeny servis.

POPIS CASTI

Čast'	Popis
	Hadica odvodu horúceho vzduchu
	Konektor hadice (koniec okienka)
	Konektor hadice (Koniec klima-tizácie)
	Okenná sada
	Dialkový ovládač

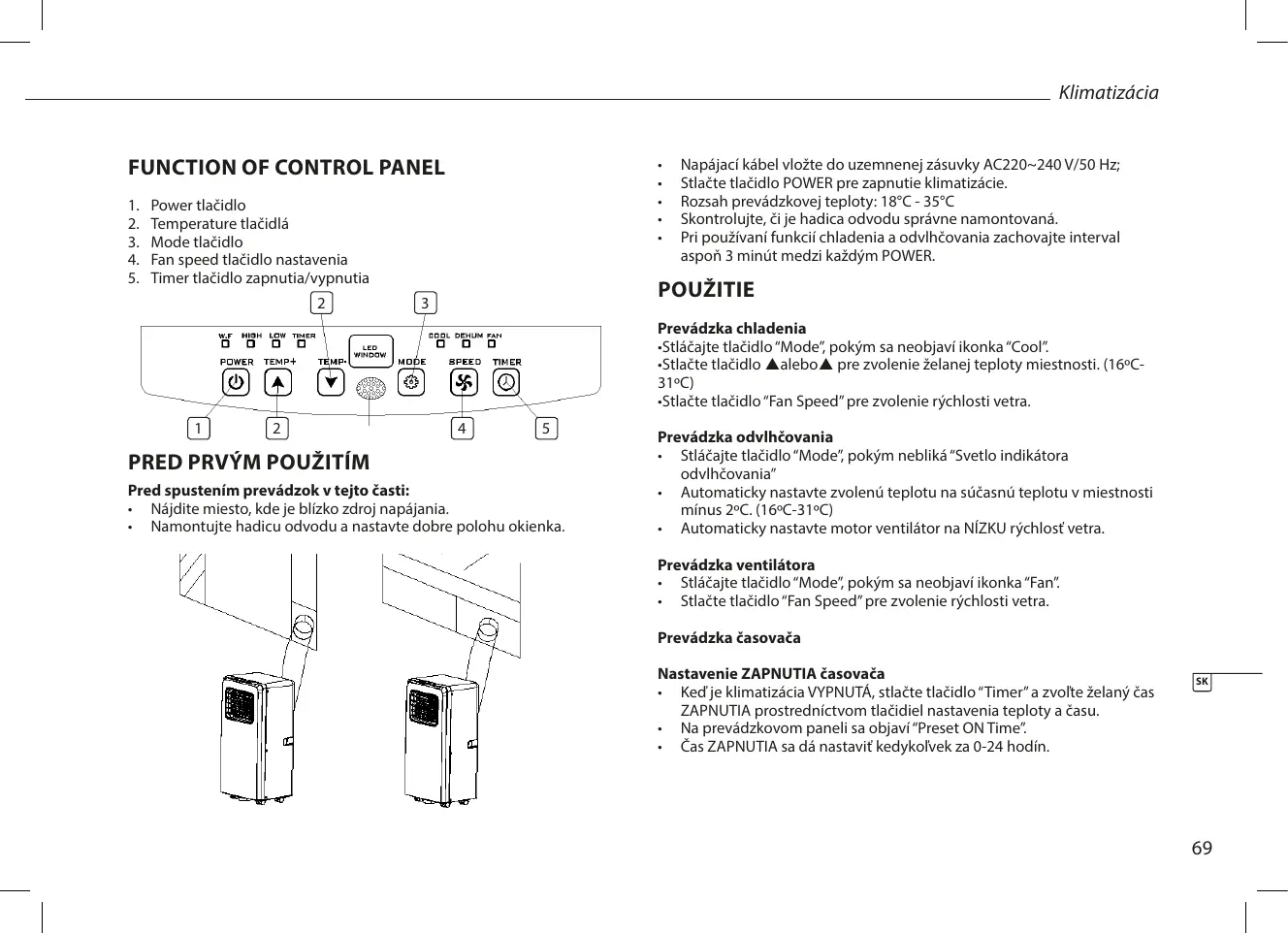

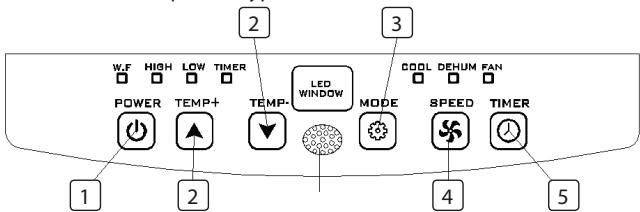

FUNCTION OF CONTROL PANEL

1. Power tlaclidlo
2. Temperature tlacidla
3. Mode tlačidlo
4. Fan speed tlacidlo nastavenia
5. Timer tlacidlo zapnutia/vypnutia

PRED PRVYMPOUZITIM

Pred spustením prevádzok v tejto Časti:

Najdite miesto, kde je blízkó zdroj napájania.
Namontujte hadicu odvodu a nastavte dobre polohu okienka.

• Napájací kabel vložte do uzemnenej zásuvky AC220~240 V/50 Hz;
  Stlacte tlacidlo POWER pre zapnutie klimatizacia.
• Rozsah prevázkovej teploty: 18^ - 35^
• Skontrolujte, Či je hadica odvodu správné namontovaná.
• Pri použivaní funkci chladenia a odvlhčovania zachovajte interval aspon 3 minut medzi každým POWER.

POUZITIE

Prevádzka chladenia

-Stláčajte tlacidlo "Mode",Pokym sa neobjaví ikonka "Cool".
-Stlačte tlacidlo▲alebo▲ pre zvolenieŽelanej teploty miestnosti. (16^-31^)
-Stlačte tlacidlo "Fan Speed" pre zvolenie rychlosti vetra.

Prevádzka odvlhčovania

• Stláčajte tlacidlo "Mode",Pokým nebliká "Svetlo indikáțora odvlhčovania"
  Automaticicky nastavte zvolenú teplotu na sučasnú teplotu v miestnosti minus 2°C. (16°C-31°C)
  Automaticicky nastavte motor ventilator na NIZKU rychlost' vetra.

Prevádzka ventilatóra

Stlacajte tlaclidlo "Mode",Pokym sa neobjavikonka"Fan".
Stlacte tlacidlo "Fan Speed" pre zvolenie rychlosti vetra.

Prevádzka casovača

Nastavenie ZAPNUTIA Časovača

• Ked' je klimatizácia VYPNUTÁ, stlačte tlacidlo "Timer" a zvoite zeñelany Čas ZAPNUTIA prostrednictvom tlacidiel nastavenia teploty a Času.
• Na prevádkovom paneli sa objaví“Preset ON Time".
• Cas ZAPNUTIA sa da nastavit' kedykol'vek za 0-24 hodin.

Nastavenie VYPNUTIAcasovača

• Ked'je klimatizácia ZAPNUTÁ, stlacte tlacidlo "Timer" a zvolte zeányčas VYPNUTIA prostrednictvom tlacidiel nastavenia teploty a Času.
• Na prevádkovom paneli sa objaví“Preset OFF Time".
• Cas VYPNUTIA sa da nastavit' kedykol'vek za 0-24 hodin.

Suvislé vypustanie

• Ked'planujete necha'tuto Jednotku bez pouzitia na dlhu dobu, prosim, odstrante gumenu zatku z otvoru vypustania na spodu Jednotky a pripojte hadicu vypustania k dolnej upevnovacej sponke. Vsetka voda zvodnej nadrze sa vypusti von.
• Ak je vodné Čerpadlo poskodené, möze sa použit súvísiš vypústanie, a za tychto podmienok sa vodné Čerpadlo neaktivuje. Jednotka tiež möze dobre fungovat.
• Ak je vodné Čerpadlo poskodené, möze sa tiež použit prerusované vypustanie. Za tychto podmienok, ked'sa rozsvieti svetlo indikátora plnej nádrze vody, prosím, tripojte hadicu vypustania k dolnej upevnovacej svorke.

Funkcia alarmu plnej vnútornej vodnej nádrze

Zohnite obidva konce hadice odvodu do obdlznikovej upevnovacej svorky a rovnej upevnovacej svorky.
Vlozte obdžnikovú upevnovaci svorku do otvorov na zadnej strane klimatizácie.
Vlozte druhy koniec hadice yvodu do blizkej okennej rimsy.

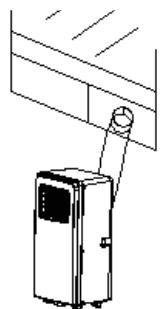

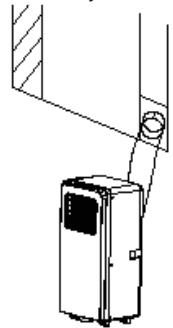

Instalácia sady okenného kontaktu

Spösob instalacie sady okenného kontaktu je prevažne "horizontal" a "vertíkalne", Skutočné postup sa velmi neodlisije.

UDRZBA CISTENÍM

• Ak sa vzduchovy filter upchá s prachom/nečistotami, mal by sa vyčistit raz a dva týždne.
• Otvorte mriežku vstupu vduchu a vyberte vduchovy filter.
  Vzduchovy filter vycistite s vraznym neutralmnym cistiacim prostriedkom 40^ a vysuste ho v tieni.
• Pri vkladani vzduchového filtra do vstupnej mriežky umiestnite komponenty tak, ako boli.

RIESENIE PROBÉMOV

Problémy	Možné príčiny	Navrhované opravy
Jednotka sa nespustí pri stlăcení tlacidla napájania	• Svetlo indicatóra pnej nárdrzej vody bliká a vodná nárdrž je plná. • Teplota miestnosti je vyšia aka nastavená teplota. (Režim elektrického zohrievania) • Teplota miestosti je nižsia aka nastavená teplota. (Režim chladenia)	• Vyleje vodu z vodnej nárdrze. • Znovu nastavte teplotu • Znovu nastavte teplotu
Jednotka dostatočné nechladí	• Dvere alebo okná não su zatvorené. • Vo vnútri miestosti su zdroje tepla. • Hadica vyvodu vzduchu nie je pripopojné, alebo je zablokovaná. • Nastavená teplota je prilíš vysoká. • Vstup vzduchu je zablokovaný.	• Zabezpećte, aby věsétrky okné a dvere boli zatvorené. • Odstránty tepelné zdroje, ak je to myzné • Pripopjete hadicu vyvodu vzduchu, alebo ju vyčistite. • Znovu nastavte teplotu • Vyčistite vustp vzduchu.
Automatisché vypnutie napajania v režime zohrievania	• Ochrana zohrievania, kej teplota vo vystupe vduchu prekrocić 70°C, jednotka sa automaticy vypne.	• Rešartujte jednotku pri dostatoće nizanje teplete miestnosti.
Hlučná	• Zem nie je dostatoće rovná ani plochá• Zvuk yvchodza z toku chladiva vo vnútri klimatizácie	• Položte jednotku na rovnú, plochú zem, ak je to要考虑• Je to normálne.
Kód E0	• Snímač teploty miestnosti je chybný	• Vymeņe snímač teploty miestnosti (jednotka mõze fungovať aj bez výmeny.)
Kód E2	• Vodná nádrž je plná	• Prosím, vyprázdnite vodnú nádrž.

Vyrobok alebo zariadenie obsahuje florinovany sklenikovy plyn.

Art.č. AC-5477

Chladivo: R410a

Množstvo v: 0,27

Potencial globálneho oteplovania: 2088

Ekvivalent CO2 v tonach: 0,5638

Art.č. AC-5527PR

Chladivo: R410a

Množstvo v kq: 0,27

Potencial globalseho oteplovania: 2088

Ekvivalent CO2 v tonach: 0,5638

Art.č. AC-5529

Chladivo: R410a

Množstvo v kg: 0,29

Potencial globáneho oteplovania: 2088

Ekvivalent CO2 v tonach: 0,6055

Art.Č. AC-5531

Chladivo: R410a

Množstvo v kg: 0,29

Potencial globálneho oteplovania: 2088

Ekvivalent CO2 v tonach: 0,6055

ZÁRUKA

• Tento vyrobok má záruku 24 mesiacov. Vaša záruka ulatí, ak sa vyrobok používa v sulade s pokynmi a na učel, na ktorý bol vyrobený. Okrem toho sa musi predložit pôvodné doklad o kúpe (faktúra, učtenka) s dátumom kúpy, názvom predajcu a cislom vyrobku.
• Pre detailné podmienky záruky si, prosím, pozrite našu servisné stránku: service.tristar.eu

PRIRODNÉ PROSTREDIE

Toto zariadenie by sa nemalo vyhadzovat's domovym oppadom na konci svojejŽivotnosti, ale sa musi odovzdat'na centralnom miesto pre recyklaciu elektrickych a elektronickych domácich spotrebicov.

Tento symbol na zariadeni, manual s Pokynmi a balenie smeruju vašu pozornost na tuto doležitú vec. Materiały použité v totom zariadení sa mozu recyklovat. Recyklovaním použitych domácich spotrebicov prispievtate doležitou mierou k ochrane náshoŽivotného prostredia.

Požiadajte vase miestne urady o informácie ohladom miesta opatovného zberu.

PODPORA

Vsetky dostupné informácie o nahradnych dieloch najdete na http://www.service.tristar.eu
