BEDIENUNGSANLEITUNG AT-5451 TRISTAR

SICHERHEITSANWEISUNGEN

-itte lessen Sie theses Benutzerhandbuch,um die ordnungsgemaffenutzung,Wartung und Installation saferzustellen.
Das Gerät ist ausschließlich für den Innenbereich bestimmt.
- Verwenden Sie das Gerät nicht an einer Steckdose, die repariert wird oder nicht ordnungsgemäß installiert wurde
- Verwenden Sie das Gerät nicht unter folgenden Voraussetzungen:

In der Nähineiner Wärmequelle.
In einem Bereich, in dem Öl verspritzt werden können.
In einem Bereich, der direktem Sonnenlicht ausgesetzt ist.
In einem Bereich, in dem Wasser verspritzt werden können.
In der Nähe eines Badezimmers, einer Wächerei, einer Dusche oder eines Swimmingpools.

• Führer Sie niemals Finger oder Stangen in den Luftausstritt ein. Achten Sie besonderss daraufuf, dass Kinder vor diesen Gefahren gewarnt werden.
• Achten Sie während des Transports und der Lagerung auf einen aufrechten Stand des Gerätes, damit der Kompressor ordnungsgemäß positioniert ist.
• Vor der Reinigung der Klimaanlage schalten Sie sie immer aus und trennen die Stromversorgung.

Vor einer Bewegung der Klimaanlage schalten Sie sie immer aus und trennen die Stromversorgung.
Um die Gefahren eines Brandes zu vermeiden, dürfen Sie die Klimaanlage niemals abdecken.
- Alle Steckdosen für die Klimaanlage müssen die örtlichen Sicherheitsanforderungen erfüllen. Prüfen Sie diese Anforderungen bei Bedarf.
- Kinder,müssen beaufsichtigt werden,damitsichergestellt wird,dass sie nicht mit dem Gerätspielern.
- Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder seinem Kundendienstvertreter oder ähnlich qualifizierten Personen ersetzt werden, um ein Risiko zu vermeiden.
- Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschranktem physischen, sensorischen oder geistigen Leistungsvermögen oder einem Mangel an Erfahrung und Fachkenntnis verwendet werden, wenn sie unter Aufsicht stehen oder Anweisungen hinsichtlich der sicheren Verwendung des Geräts erhalten haben und die damit verbundenen Gefahren kennen. Kinder)dürfen mit dem Gerät nicht spielten. Reinigung und Nutzerwartung)durfen nicht von unbeaufsichtigten Kindern ausgeführct werden.
Das Gerät muss gemäß nationaler Verdrahtungsvorschriften installiert werden.
- Hinweise:
O Wenn Teile des Gerätes beschädigt sind, kontak

tieren SieitteHhrenortlichenHändleroderene benannte Reparaturwerkstatt;

o Bei einer Beschädigung schalten Sie den Luftschalter aus, trennen die Stromversorgung und kontaktieren
o den Handler oder eine benannte Reparaturwerkstatt;
In jedem Fall muss das Netzkabel ordnungsgemäß geerdet werden.
o Um Gefahrenpotenzial zu vermeiden, schalten Sie den Luftschalter aus und trennen das Netzkabel, wenn es beschädigt ist. Es muss von ihrem örtlichen Handler oder einer benannten Reparaturwerkstatt repariert werden.

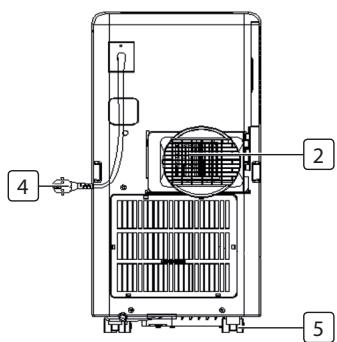

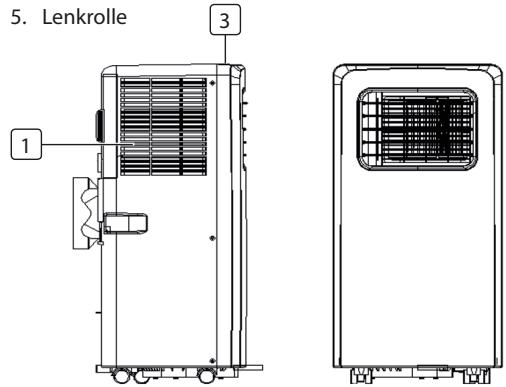

TEILEBESCHREIBUNG

1. Lufteintritt
2. Luftaustritt
3. Bedienfeld
4. Netzkabel
5. Lenkrolle

ZUBEHÖR

Teil	Beschreibung
	Heißenluft-Austrittsschlauch
	Schlauchanschluss (Fensterende)
	Schlauchanschluss (Klimaanlage- genernde)
	Fenster-Bausatz
	Fernbedienung

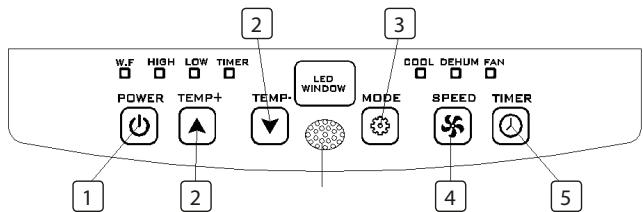

FUNKTION DES BEDIENFELDS

1. Power-Taste
2. Temperature-Tasten
3. Mode-Taste
4. Fanspeed-Einstelltaste
5. Timer on/off-Taste

VOR DER ERSTEN VERWENDUNG

Vor Betriebsbeginn:

• Finden Sie einen Standort mit nahe gelegener Stromversorgung.

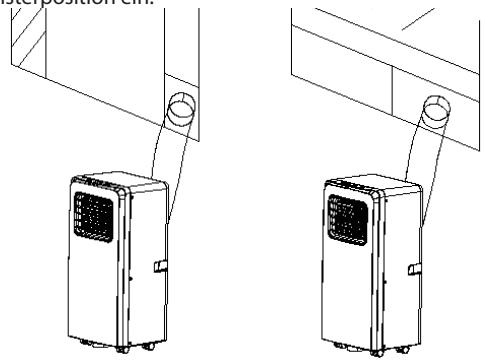

• Installieren Sie den Abluftschlauch und stellen Sie die richtige Fensterposition ein.

• Stecken Sie das Netzkabel in eine geerdete 220 240V / 50Hz Wechseisstrom-Steckdose;
• Drücken Sie die POWER-Taste, um die Klimaanlage einzuschalten.
• Betriebstemperaturbereich: 18^ C-35^ C
• Prufen Sie, ob der Abluftschlauch richtig montiert wurde.
• Wenn Sie eine Kuhl- oder Enfeuchterfunktion nutzen, achten Sie auf einen Intervall von mindestens 3 Minuten zwischen jedem POWER.

EINSATZ

Kuhlbetrieb

• Drücken Sie die "Mode"-Taste, bis das "Cool"-Symbol erscheint.
• Drücken Sie die oder Taste, um die gewünschte Raumtemperatur einzustellen. (16°C-31°C)
• Drücken Sie die "Fan Speed"-Taste, um die Lüftergeschwindigkeit auszuwahlen.

Entfeuchtungsbetrieb

• Drücken Sie die "Mode"-Taste, bis die "Entfeuchter-Anzeigelampe" blinkt.
  Die Temperatur wirdautomatisch auf die aktuelle Raumtemperatur minus 2^ eingesetzt. (16^ - 31^)
• Der Lüftermotor wirdautomatisch auf NIEDRIGE Lüftergeschwindigkeit eingestellt.

Lüfterbetrieb

• Drücken Sie die "Mode"-Taste, bis das "Fan"-Symbol erscheint.
• Drücken Sie die "Fan Speed"-Taste, um die Lüftergeschwindigkeit auszuwahlen.

Timer-Betrieb

Timer-Stellung EIN

• Wenn die Klimaanlage auf AUS steht, drücken Sie die "Timer"-Taste und wahren die gewünschte EINSCHALT-Zeit über die Temperatur-und Zeit-Einstellungstasten aus.
• Am Bedienfeld wird "Preset ON Time" angezeigt.

Die EINSCHALT-Zeit kann auf jeder Zeit von 0-24 Uhr eingestellt werden.

Timer-Stellung AUS

• Wenn die Klimaanlage auf EIN steht, drücken Sie die "Timer"-Taste und wahlen die gewünschte AUSSCHALT-Zeit über die Temperatur- und Zeit-Einstellungstasten aus.
  Am Bedienfeld wird "Preset OFF Time" angezeigt.
  Die AUSSCHALT-Zeit kann auf jeder Zeit von 0-24 Uhr eingestellt werden.

Dauerhaftes Entwässern

• Wenn das Gerät über einen längeren Zeitraum nicht genutzt werden soll, entfernen Sieitte den Gummiverschluss vom Ablassrohr am Boden des Gerätes und verbinden den Ablassschlauch mit der unteren Halteklammer. Das gesamte Wasser aus dem Wassertank lauft hersaus.
• Wenn die Wasserpumpe beschädigt ist, kann die dauerhafte Entwässerung genutzt werden. Unter dieser Bedingung wird die Wasserpumpe nicht aktiviert. Das Gerät kannriotzdem gut Funktionieren.
• Wenn die Wasserpumpe beschädigt ist, kann auch eine unterbrochene Entwasserung genutzter werden. Unter dieser Bedingung schreiben Sie den Ablassschlauch an die andere Halteklammer an, wenn die Anzeigelampe "Wasser voll" aufleuchtet.

Alarmfunktion Interner Wassertank voll

Der innere Wassertank in der Klimaanlage verfügt über eigene Wasserstand-Sicherheitschalter, die den Wasserstand steuern. Wenn der Wasserstand die antizipierte Höhe erreicht, leuchtet die Wasserstand-Anzeigelampe "Voll" auf. (Wenn die Pumpe beschädigt ist, entfernen Sieitte den Gummiverschluss am Boden des Gerätes, wenn der Wassertank voll ist, damit alles Wasser ablaufen kann.

INSTALLATION

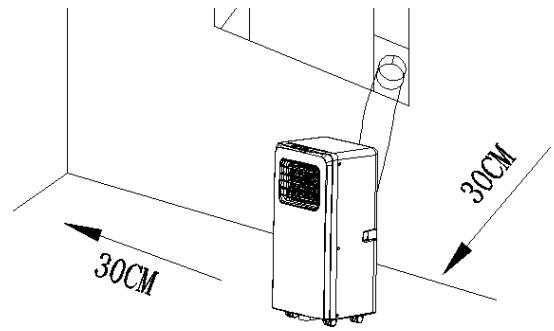

• Eine entfernbare Klimaanlage muss an einem vollständig flachen und leeren Platz installiert werden. Blockieren Sie den Luftausstritt nicht. Der erforderliche Abstand um das Gerät muss mindestens 30cm betragen.
  Die Verdrahtung der Steckdose muss den örtlichen Elektro-Sicherheitsanforderungen entsprechen.

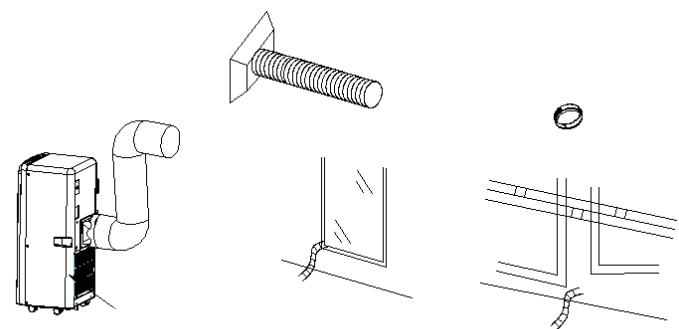

Installation des Abluftschlauchs

• Drehen Sie beide Enden des Abluftschlauchs in die quadratische Halteklammer und die flache Halteklammer.
• Führn Sie die quadratische Halteklammer in die Öffnungen auf der Rückseite der Klimaanlage ein.
• Legen Sie das andere Ende des Abluftschlauchs auf das angrenzende Fensterbrett.

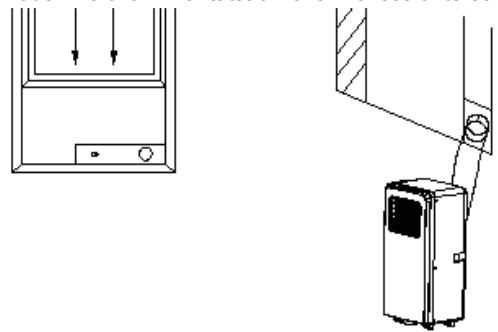

Installation des Fenster-Schiebeausatzes

Die Installation des Fenster-Schiebeausatzes erfolgt meinst "horizontal" oder "vertikal". Der tatsächliche Prozess unterscheidet sich kaum.

REINIGUNGSWARTUNG

• Vor der Reinigung müssen Sie das Gerät von jeder Stromversorgung trennen.
• Reinigen Sie zuerst die Oberfläche mit einem neutralen Reinigungsmittel und einem feuchten Tuch, dann wischen Sie das Gerät mit einem trockenen Tuch ab.
• Verwenden Sie zum Reinigen des Geräts kein Benzin oder andere Chemikalien.
• Waschen Sie das Gerät nicht direkt ab.
• Wenn die Klimaanlage beschädigt ist, kontaktieren Sieitte ihren örtlichen Handler oder eine Reparaturwerkstatt.

Luftfilter

• Wenn der Luftfilter mit Staub/Schmutz verstopft ist, muss er einmal alle zwei Wochen gereinigt werden.
• Öffnen Sie das Gitter und entnehmen Sie den Filter.
• Reinigen Sie den Luftfilter mit einem neutralen Reinigungsmittel in handwarmem Wasser (40^) , dann trocknen Sie ihn im Schatten.
• Setzen Sie den Luftfilter wieder ein und setzen Sie dann die anderen Bauteile wieder ein.

FEHLERSUCHE

Fehler	Mögliche Ursachen	Empfohlene Schritte
Das Gerät startet nicht, wenn die Netztaste gedrückt wird	Die Anzeigelampe für vollen Wasserstand blinkt und der Wassertank ist voll.Die Raumtemperatur ist higher als die eingestellte Temperatur.(Elektroheizungsmodus)Die Raumtemperatur ist niedriger als die eingestellte Temperatur.(Kühlmodus)	Entferen Sie das Wasser aus dem Tank.Stellen Sie die Temperatur zürückStellen Sie die Temperatur zürück

Fehler	Mögliche Ursachen	Empfohlene Schritte
Das Gerät kühlt nicht ausreichend.	Die Türen oder Fenster sind nicht geschlossen.Es gibt Wärmequellen im Raum.Der Abluftschlauch ist nicht angeschlossen oder verstopt.Die Temperatureinstellung ist zu hoch.Der Luftintritt ist blockiert.	Stellen Sie sichere, dass alle Fenster und Türen geschlossen sind.Encfernen Sie, wenn möglich, alle WärmequellenSchließen Sie den Schlauch an oder reinigen Sieihn.Rückstellung der TemperaturReinigen Sie den Lufteintritt.
Automatische Ab-schaltung im Heizmodus	Heizschutz, wenn die Temperatur am Luftausstritt 70°C überschreitet, das Gerät schaltet sich dann automatisch ab.	Starten Sie das Gerät erneut bei niedrigerer Raumtemperatur.
Lärm	Der Boden ist nicht ausreichend eben oder nicht flach genugDas Gerausch resultiert vom Fluss des Kühlmittels in der Klimaanlage	Platzieren Sie das Gerät, wenn möglich, auf einer ebenen FlächDas ist normal.
Code E0	Ausfall Raumtemperatursensor	Ersetzen Sie den Raumtemperatursensor (das Gerät Funktioniert auch ohne Austausch).
Code E2	Wassertank voll	Bitte leeren Sie den Wassertank.

Das Produkt oder die Ausrüstung enthalt fluoriertes Treibhausgas.

Art. Nr. AC-5477

Kuhlmittel: R410a

Menge in kg: 0,27

Treibhauspotenzial: 2088

CO2-Aquivalent in Tonnen: 0,5638

Art. Nr. AC-5527PR

Kuhlmittel: R410a

Menge in kg: 0,27

Treibhauspotenzial: 2088

CO2-Aquivalent in Tonnen: 0,5638

Art. Nr. AC-5529

Kuhlmittel: R410a

Menge in kq: 0,29

Treibhauspotenzial: 2088

CO2-Aquivalent in Tonnen: 0,6055

Art. Nr. AC-5531

Kuhlmittel: R410a

Menge in kg: 0,29

Treibhauspotenzial: 2088

CO2-Aquivalent in Tonnen: 0,6055

GARANTIE

• Dieses Produkt hat eine 24-monatige Garantie. Ihr Garantie ist gültig, wenn das Produkt gemäß den Anweisungen und für die Zwecke, für die es geschaffen wurde, benutzt wird. Darüber hinaus muss der ursprüngliche Kaufbeleg (Rechnung, Kassenbon oder Quittung) mit dem Kaufdatum, dem Name des Handlers und der Artikelnummer des Produkts eingereicht werden.
• Detaillierte Garantiebedingungen enthalten Sieitte unserer Service-Websites: service.tristar.eu

UMWELT

Dieses Gerätarf nach Ablauf der Betriebslebensdauer nicht im Hausmüll entsorgt werden, sondern muss zu einer Sammelstelle zum Recycling von elektrischen und elektronischen Haushaltsgeräten gebracht werden. Dieses Symbol am Gerät, das Betriebshandbuch und die Verpackung richtig ihre Aufmerksamkeit auf diesen wichtigen Fakt. Die beim Gerät verwendeten Materialien können recycliert werden. Durch das Recycling von gebrauchten Haushaltsgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Fragen Sie örtliche Behörden nach Informationen bezüglich der Sammelstelle.

SUPPORT

SiefindalleverfügbarenInformationenundErsatzteileunter

http://www.service.tristar.eu
