AT-5451 - Légkondicionáló TRISTAR - Ingyenes használati útmutató

Termék típusa	Mobil egybefüggő klímaberendezés
Márka	Tristar
Modell	AT-5451
Tápellátás feszültsége	220-240 V ~ 50 Hz
Hűtőközeg	R410a (0,27 kg vagy 0,29 kg a változattól függően)
Fő funkciók	Hűtés, páramentesítés, szellőztetés
Hűtési hőmérséklet tartomány	16 °C – 31 °C
Ventilátor sebességek	Magas, közepes, alacsony
Időzítő	Programozható kikapcsolás és bekapcsolás (0-24 óra)
Távirányító	Igen, mellékelve
Elszívó készlet	Forró levegőcső, csatlakozók és ablakkészlet
Folyamatos vízelvezetés	Lehetséges leeresztőcsővel (gumi dugó)
Teli tartály riasztás	Igen, jelzőfény
Szűrő tisztítása	Két hetente, semleges tisztítószerrel langyos vízben
Hozzávetőleges súly	25 kg
Hozzávetőleges méretek (H x Mé x Ma)	35 x 45 x 70 cm
Szükséges szabad tér	30 cm a készülék körül
Használat	Csak beltérben
Garancia	24 hónap (vásárlást igazoló dokumentum szükséges)
Karbantartás	Tisztítás előtt húzza ki a csatlakozót, használjon nedves ruhát és semleges tisztítószert

Gyakran ismételt kérdések - AT-5451 TRISTAR

Hogyan tisztítsam a levegőszűrőt?

Húzza ki a készüléket, nyissa ki a levegőbemeneti rácsot, vegye ki a szűrőt, és mossa ki semleges tisztítószerrel langyos vízben (max. 40 °C). Szárítsa meg árnyékban, mielőtt visszahelyezi. A szűrőt ajánlott két hetente tisztítani.

Mit tegyek, ha a belső víztartály megtelt?

A teli víztartály jelzőfénye világít. Húzza ki a készüléket, távolítsa el a gumidugót a készülék alján, és engedje le a vizet. Lehetőség van egy leeresztőcső csatlakoztatására is a folyamatos vízelvezetés érdekében.

Hogyan állítsam be az időzítőt a programozott kikapcsoláshoz?

Győződjön meg róla, hogy a készülék be van kapcsolva. Nyomja meg az Időzítő gombot, majd használja a hőmérséklet-beállító gombokat a kívánt kikapcsolási idő kiválasztásához (0-24 óra). A képernyőn megjelenik a "Preset OFF Time" ikon.

A készülék nem hűt eléggé. Mit tegyek?

Ellenőrizze, hogy az ajtók és ablakok zárva vannak-e, hogy az elszívócső nincs-e elzáródva, és hogy a beállított hőmérséklet nem túl magas. Győződjön meg arról is, hogy a levegőbemenet nincs eltömődve, és nincs hőforrás a közelben.

Milyen típusú hűtőközeget használ a készülék?

A hűtőközeg R410a, mennyisége a modell pontos változatától függően 0,27 kg vagy 0,29 kg. Globális felmelegedési potenciálja (GWP) 2088.

Hogyan szereljem fel az elszívócsövet és az ablakkészletet?

Rögzítse a négyzet alakú bilincset a klíma hátuljára, majd csatlakoztassa a csövet. Helyezze a cső másik végét a nyitott ablakba, és állítsa be az ablakkészletet (vízszintes vagy függőleges) a nyílás lezárásához.

Használhatok hosszabbítót ehhez a klímához?

Nem ajánlott hosszabbító használata. A készüléket mindig közvetlenül egy 220-240 V/50 Hz-es, megfelelően földelt és a helyi elektromos biztonsági előírásoknak megfelelő fali aljzathoz csatlakoztassa.

Hogyan aktiváljam a folyamatos vízelvezetést?

Ha a készüléket hosszú ideig nem használja, távolítsa el a gumidugót a készülék alján lévő leeresztőnyílásból, és csatlakoztasson egy leeresztőcsövet a legalsó rögzítőbilincshez. A víz így folyamatosan távozik.

Mit jelentenek az E0 és E2 hibakódok?

Az E0 kód a környezeti hőmérséklet-érzékelő meghibásodását jelzi (a készülék továbbra is működhet). Az E2 kód azt jelzi, hogy a víztartály megtelt – azonnal ürítse ki.

Milyen biztonsági óvintézkedéseket tegyek gyermekek esetén?

Ne hagyja, hogy gyermekek játsszanak a készülékkel. Soha ne dugjon ujjakat vagy tárgyakat a levegőkimenetekbe. 8 év alatti gyermekek felügyelet nélkül nem végezhetnek tisztítást vagy karbantartást.

HASZNÁLATI ÚTMUTATÓ AT-5451 TRISTAR

Kérjuk, figyelmesen olvassa el a felhasznalói kézikönyvet, hogy rendeltetesszerüen hasznalhassa, karbantarthassa és üzembe helyezhesse a terméket.
A keszülkCsak beltéi hasznalatra valo.
- Ne használja a terméket javítás alatt álló vagy nem megfeleloen felszerelt aljzattal
- Ne használjá a keszüléket, tartsa be az ovintézkedeseket:

o Tuzforras kozelbeben.
Olyan területen, ahol olaj froccsenhet rá.
o Közvetlen napfenynek kitett teruleten.
Olyan területen, ahol viz fröccsenhet rá.
o Furdoben, zuhanyzo, mosokonyha vagy uszomedence kozvetlen kornyezetében.

• Soha ne dugja az ujjat, rudakat a legkimeneti nyilasba. Különösen ügyljen ra, hogy ezen veszélyekrol figyelmeztesse a gyerekeket.
• Szállítás és tárolás során állva tartsa a készüléket, hogy a kompresszor megfeleloen legyen elhelyezve.
• A légkondicional à tiszítíase el'tt mindig kapcsolja ki, vagy húzza ki a lápkábelt.

• A légkondcionálot mozgatáskor mindig kapcsoljaki és húzza ki a pátkábelt, majd lassan mozgassa a készüléket.
  A tuzvész lehetoségenek elkeruléséhez a légkondicionalot nem szabad letakarni.
  A légkondicciónaló minded csatlakozó aljzatanak meg kell feelnie a helyi elektrmosBiztonsági kovetelményeknek. Ha szükséges, Ellenőrizea a kovetelményeknek megfeleloen.

• A gyerekekre oda kell figyelni,nehogy jatsszanak a keszülékkel.

• A séruilt halózati kabel cseréjét kizárólag a gyártó, a hivatalos szerviz vagy hasonlo, megfelelo szakételemmel rendelkezǒ szakember végezheti.
• Ezt a keszüléket 8 éves és idősebb gyerekek, és csökkent fizikai, érzékszervi vagy értelmi képességu személyek vagy akiknek nincs meg a tapasztalatuk és tudásuk ehvez,Csak akkor hasznáhatják,ha kózben felügyelik öket vagy a keszülék biztonságos használatára megtanitották öket,és megérététk a kapcsolódo veszélékyet. Gyerekek nem{jatszhatnak a keszülékker. A tiszítast és a felhasználo által vegzendő karbantartást gyerekek felügyelet nélkül nem végezhetik.
• A keszüléket az érvényes bekötesi előirásoknak megfeleloen kell üzeme helyezni.
• Megjegyzésk:

o Ha valamely alkatresz károsodott, lépjen kapcsolatba a kereskedővel vagy egy kijelöltszervizzel;
o Bármilyen károsodás esétén kapcsolja ki a légkondiconálót, húzza ki a pátkábelt, és lépjen kapcsolatba
o A kereskedóvel vagy egy kijelölt szervizzel;
o A tapkábelt minded esetben megfeleloen foldelni kell.
o A tapkábel megsérülèse esétén kialakuló veszély elkerülèse érdekében kapcsolja ki a kapcsolót, és húzza ki a készüléket a halózataból. A tapkábelt a kereskedövel vagy egy kijelöltszervizzel kell kicserétetni.

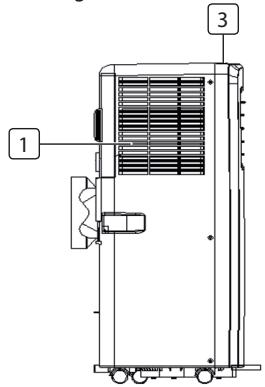

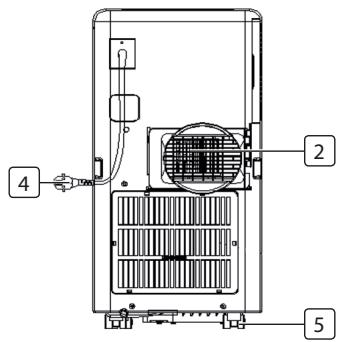

RÉSZEGYSEGEK LEÍRÁSA

1. Levegőbemenet
2. Levegokimenet
3. Vezerlöpult
4. Tápkábel
5. Gorgo

TARTOZÉKOK

Alkatrész	Leírás
	Meleg levegő kivezetőcső
	Csócsatlakozó (ablavvég)
	Csócsatlakozó (légkondicionesáló vég)
	Ablakkészlet
	Távirányító

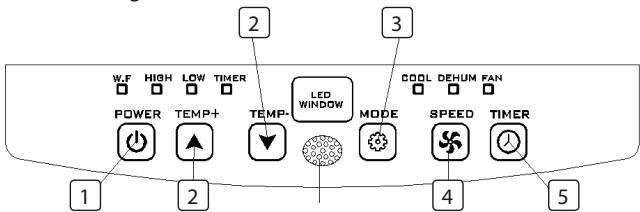

VEZÉRLOPULT FUNKCIÖK

1. Power gomb
2. Temperature gombok
3. Mode gomb
4. Fan speed beallito gomb
5. Timer be/ki gomb

AZ ELSO HASZNÁLAT ELOTT

A hasznalat megkezdés elott, ebben a részben:

• Keressen egy helyet, amelynek kozelében halózati aljzat található.
• Szerelje fel a kimeneti csövet, és allítsa be megfeleloen az ablak pozićiţ.

• Dugja be a tapkábel egy földelt AC220~240 V/50 Hz aljzatba;
• Nyomja meg a POWER gombot a légkondiciones á bekapcsolásához.
  Mukódési hómér séklettartomány: 18^ - 35^
  Ellenorizze, hogy a kimeneti cso megfeleloen lettuceferelve.
• A hútes és páratlanitás funkciók használatakor tartson legalább 3 percnyi szünetet a POWER gomb megnyomása elótt.

HASZNÁLAT

Hütés

• Nyomja meg a "Mode" gombot, amíg a "Cool" ikon meg nem jelenik a kijelzón.
• Nyomja meg a ▲vagy▲ gombat a kivist hómér séklet kivalasztásához. (16°C-31°C)
• Nyomja meg a "Fan Speed" gombat a ventilátor fordulatszámának kiválasztásához.

Paratlanitas hasznalata

• Nyomja meg a "Mode" gombat, amíg a "Dehumidify Indicator Lamp" visssajelzó el nem kezd villogni.
• Automatikusan beallitja a kivalasztott hörmsékletet az aktuális szobahörmséklettól 2^ -kal alacsonyabb hörmsékletre. (16^ - 31^)
• Automatikusan beallitja a ventilatormotort LOW fordulatra.

Ventilator

• Nyomja meg a "Mode" gombat, amíg a "Fan" ikon meg nem jelenik a kijelzón.
• Nyomja meg a "Fan Speed" gombot a ventilador fordulatszámnek kivalasztsához.

Idoztó használata

Idózító BE beállitás

• Amikor a légkondiciones I van kapcsolvera, nyomja meg a "Timer" gombot, és a hórmésklet- és az idöbeallitó gombokkal valassza ki a kívant BEKAPCSOLÁSI időt.
  A "Preset ON Time" jelenik meg a gezérlopulton.

A BEKAPCSOLASI ido 0-24 oras idotartamban szabalyozható.

Idózító KI beallitás

• Amikor a légkondiciones BE van kapcsolva, nyomja meg a "Timer" gombat, és a hörmséklet- és az időbeálló gombokkal valassza ki a kívánt KIKAPCSOLÁSI idôt.
  A "Preset OFF Time" jelenik meg a vezérlópulton.
  A KIKAPCSOLÁSI idó 0-24 orás idóṭartamban szabályozhato.

Folyamatos leeresztés

• Amikor hosszabb idorefelugyelet nelkul akarja hagyni a keszuleket, tavolitsa el a gumi dugaszt a keszulek aljan talalhato leeresztofuratból, és csatlakoztasson egy leeresztotomló az also rogzitokapocshoz. A viztartalyban levő összes viz kifolyik.
  A folyamatos leeresztés a víszivattyu meghibásodásakor is hasznalható, mert ebben az allapotban a víszivattyu nincs aktivalva. Az egység továbbra is jol mucködhet.
  Ha a vizsvivattyu meghibasodott, a szakaszos leeresztés is hasznalhato. Ebben az allapotban, amikor a viztartaly megtelt visszajelzo kigyullad, csatlakoztasson egy leeresztotomlət az also rogztokapocshoz.

Belső viztartály tele riasztás funkció

A légkondionicálóban talalható belso viztartály egy a vizszintet szabályozóBiztonsági kapcsolóval van felszerelve. Amikor a vizszintje eléri a megadott magassagot, kigyullad a viz tele visszajelzo lámpa. (Ha a vizszivattyu meghibásodott, a viztartály megteltekor távolítsa el a készülék alán talalható gumidugó, és az összes viz kifolyik.)

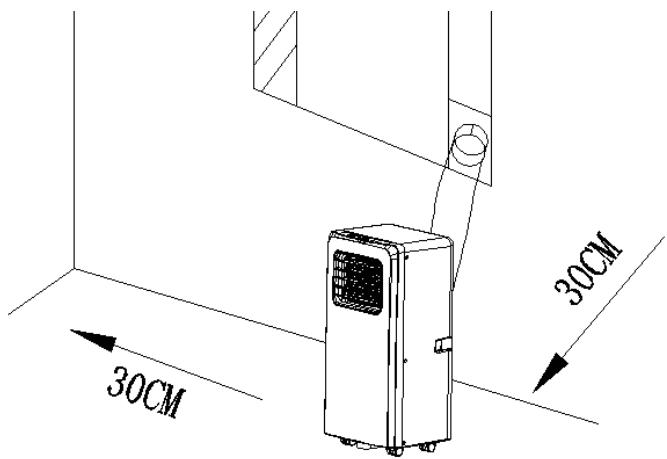

ÜZEMBE HELYEZÉS

• A mobil légkondionicáló sík helyre kell beüzemelni, körülotte elegendo üres terebiztosítva. Ne akadályozza a levegokimenetet, és a készülék körülü szükséges tartolságnak legalább 30 cm-nek kell lennie.
• Az alzat az elektramos halózatba valo bekötesét a helyi elektramos biztonsági kovetelményeknek megfelelonek kel végezni.

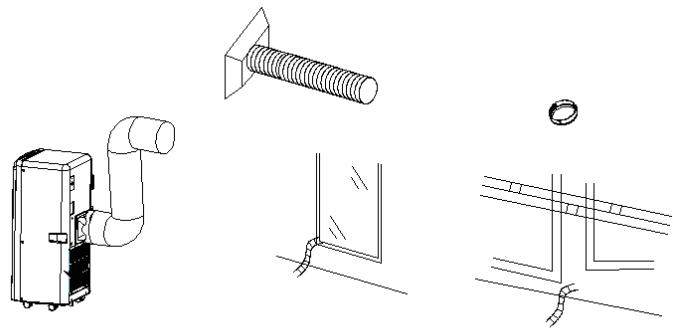

A kivezetocso felszerelexe

• A kivezetócsó két végét csavarja be a négyzetes rögzítokapocsa é as lapos rögzítokapocsa.
  Illessze be a négyzetes rögzítokapcsot a légkondicciónáó hatoldañn talalhato nyilásba.
• A kimeneti cso masik vegét helyezze a legkozelebbi ablakparkányra.

Ablak csuszókészlet felszerelése

Az ablak csuszókészlet beszerelési modja töbnyire "vizszintes" és "fuggoleges" helyzetben torténhet, nem suk különbség van a két beszerelés kozött.

TISZITÁS ES KARBANTARTÁS

Tisztlatas elott ügyeljen ra, hogy kihuzza a keszüléket az elektromos halózataból.
Elóször semleges tiszítoszerrel és nedves ruhéval tiszítsa meg a készülék feluletét, majd egy száraz ruhéval torölje át.
- Ne használjon benzint vagy más vegyszert a keszülk tiszitásához.
- Ne mossa le közvetlenül a készüléket.
Ha alegkondaciono meghibasodott,lepjen kapcsolatba a kereskedovel vagy a szervizzel.

Levegőszűrő

Ha a levegószúró portól/szennyezódésól eltömódik, a levegószúrótkéthetente ki kell tisztitani.
Nyissa ki a légbemeneti rácsot, és vegye ki a levegószúrǒt.
- Semleges tiszitósserrel meleg (40^) vizzel tisztītsa meg, és ányékban száritsa meg.
- Helyeze be a levegószúrǒt a bemeneti rácsba, és szerelje vissza az alkatrészeket.

HIBAELHÁRITÁS

Hibák	Lehetséges ok	Javasolt megoldások
A készülék nem kapcsol be a bekapsológomb megnyomásakor	• A viz tele visszajelző villog, és a viztartály megtelt. • A szobahórméséklet magasabb, minta beálított hörmséklet. (Elektromos fütes üzemmod) • A szobahórméséklet alacsonyabb, minta beálított hörmséklet. (Hütés üzemmod)	• Ürütse ki a vizet a viztartályból. • Àlítsa vissza a hörmsékletet • Àlítsa vissza a hörmsékletet
A készülék nem hút elégge	• Az ajtók vagy ablakok nincsenek zárva. • Hórrorások vannak a szobában. • A kívezetócó nincs csatlakoztatva vagy eltőmódott. • A hörmséklet-beálítás tül magas. • A levegöbemenet akadályozott.	• Ellenőörizze, hogy az összes ajtó és ablak zárva van. • Ha lehetséges, távoltsa el a hórrösakat • Csatlakoztassa vagy tiszűtsa ki a kívzetócsövet. • Àlítsa visssa a hörmsékletet • Tiszűtsa meg a levegöbemenetet.
Automatikus ki-kapcsolás fūtés üzemmódban	Hövedelem: amikor a hōmér séklet a levegōkimenetnól megaladja a 70°C-ó, a kěszülék automatikusan kikapcsol.	Eléggé alacsony hōmér sékleten indítsa ñrba a kěszüléket.
Zajos mūködés	A padlo nem víszintes vagy nem elég laposA zajt a légkondicionesál balsejében lévő hʊtǒközeg keringeşa okózza	A kěszüléket lapsos, víszintes padlora helyeze, ha lehét séges.Ez normális jelenség.
E0 kód	Meghibásodott a szobahōmér séklet-érzékelö	Cseréljke i az szobahōmér séklet-érzékelö (a kěszülék az erzékelö cseréje nélkül is mūködhet.)
E2 kód	A viztartály megfelt	Üritse ki a viztartályt.

A termek vagy a berendezés fluortartalmú, üvegházhatást okozó gázt tartalmaz.

Cikkszám AC-5477

Hutokozeg: R410a

Mennyiség kg-ban: 0,27

Globalis felmelegedesi potencial: 2088

CO2-ekvivalens tonnában: 0,5638

Cikkszám AC-5527PR

Hutokozeg: R410a

Mennyiség kg-ban: 0,27

Globalis felmelegedesi potencial: 2088

CO2-ekvivalens tonnában: 0,5638

Cikkszám AC-5529

Hutokozeg: R410a

Mennyiseg kg-ban: 0,29

Globális felmelegedési potencial: 2088

CO2-ekvivalens tonnában: 0,6055

Cikkszám AC-5531

Hutokozeg: R410a

Mennyiseg kg-ban: 0,29

Globális felmelegedési potencial: 2088

CO2-ekvivalens tonnában: 0,6055

GARANCIA

• A termekre 24 hónap garancia vonatkoiz. A garanciaCsak abban az esetben érvényes, ha a termeket az utmutatóban leirtak szerint és rendeltetésénék megfelelo celra hasznáják. Emellett mellekneli kellhozza vásárlást igazoló eredeti dokumentumot (számlát vagy nyugtát), amelyen szerepeilmie kell a vásárlás dátumának, a kereskedő nevenek és a termek megnevezésénék is.
• A részletes garanciafételeket lásd a szerviz webhelyén: service.tristar.eu

KÖRNYEZET

A keszülék az elettartama végén nem dobható ki a háztartási hulladékkal, hanem az elektromos és elektronikus háztartási keszülékek ujrahasznositásat vegző gyüjtópontban kell leadni azimuth.

Ez a szimbóolum a készüléken, a hasznalati utmutatóban és a csomagoláson erre a fontos dologra hivja fel a figyelmet. A készülékben hasznàlt anyagok Újrahasznosithatok. A használt háztartási készülékek Újrahasznositásával On is hozzáárul a környezet védelemehéz. A nyilvános gyüjtöhelyekkel kapcsolbatan további informáciot a helyhatóságoktól kérhet.

TÁMOGATÁS

Minden elerheto informació és cserealkatrészeket megtalalhat a http://www.service.tristar.eu webhelyen
