NÁVOD NA OBSLUHU LC 347VI HUSQVARNA

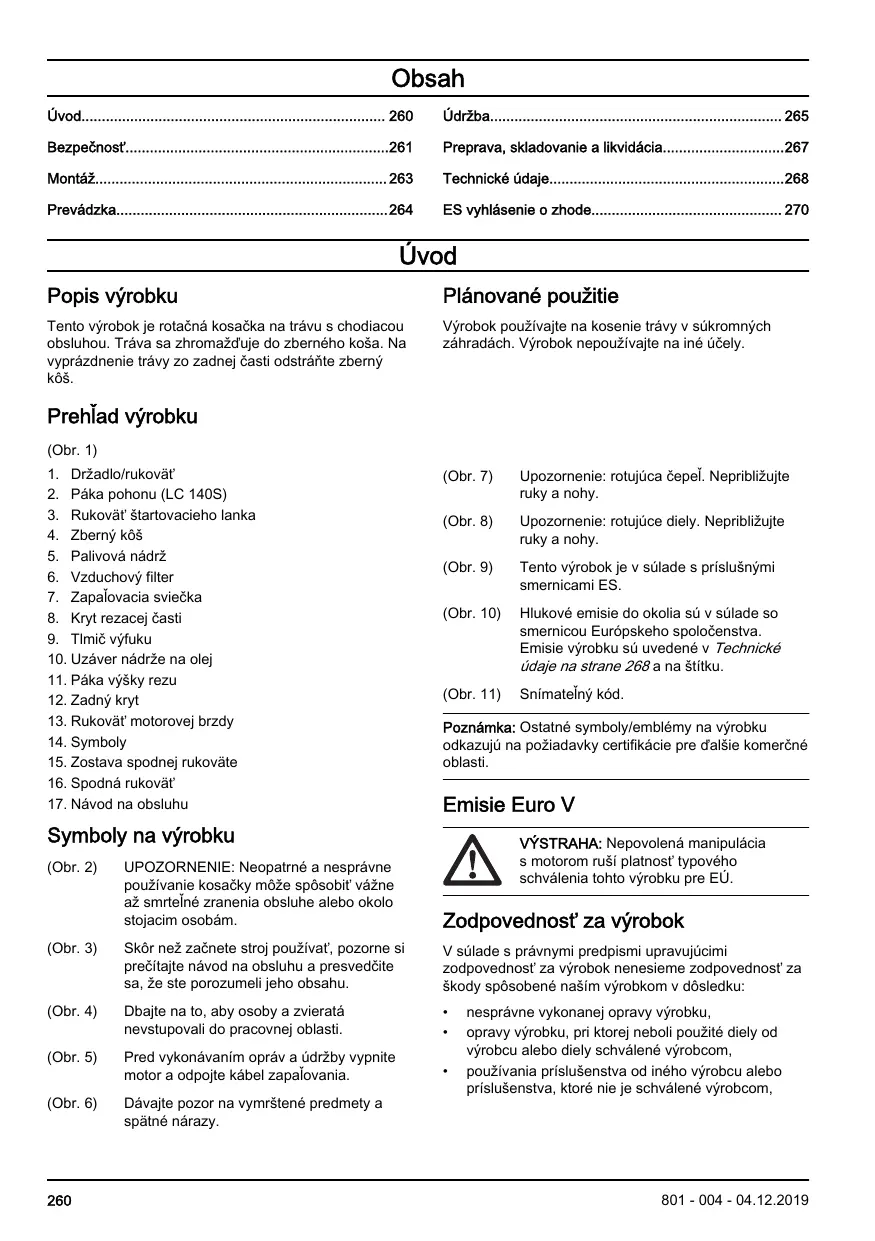

ES vyhlásenie o zhode 270

Tento výrobok je rotačná kosačka na trávu s chodiacou obsluhou. Tráva sa zhromažďuje do zberného koša. Na vyprázdnenie trávy zo zadnej časti odstráňte zberný kôš.

Výrobok používajte na kosenie trávy v súkromných záhradách. Výrobok nepoužívajte na iné účely.

Prehľad výrobku (Obr. 1) 1. Držadlo/rukoväť 2. Páka pohonu (LC 140S) 3. Rukoväť štartovacieho lanka 4. Zberný kôš 5. Palivová nádrž 6. Vzduchový filter 7. Zapaľovacia sviečka 8. Kryt rezacej časti 9. Tlmič výfuku 10. Uzáver nádrže na olej 11. Páka výšky rezu 12. Zadný kryt 13. Rukoväť motorovej brzdy 14. Symboly 15. Zostava spodnej rukoväte 16. Spodná rukoväť 17. Návod na obsluhu

Upozornenie: rotujúca čepeľ. Nepribližujte ruky a nohy.

Upozornenie: rotujúce diely. Nepribližujte ruky a nohy.

Tento výrobok je v súlade s príslušnými smernicami ES.

Hlukové emisie do okolia sú v súlade so smernicou Európskeho spoločenstva. Emisie výrobku sú uvedené v Technické údaje na strane 268 a na štítku.

Poznámka: Ostatné symboly/emblémy na výrobku odkazujú na požiadavky certifikácie pre ďalšie komerčné oblasti.

Emisie Euro V Symboly na výrobku

VÝSTRAHA: Nepovolená manipulácia s motorom ruší platnosť typového schválenia tohto výrobku pre EÚ.

UPOZORNENIE: Neopatrné a nesprávne používanie kosačky môže spôsobiť vážne až smrteľné zranenia obsluhe alebo okolo stojacim osobám.

Zodpovednosť za výrobok

Skôr než začnete stroj používať, pozorne si prečítajte návod na obsluhu a presvedčite sa, že ste porozumeli jeho obsahu.

V súlade s právnymi predpismi upravujúcimi zodpovednosť za výrobok nenesieme zodpovednosť za škody spôsobené naším výrobkom v dôsledku:

Pred vykonávaním opráv a údržby vypnite motor a odpojte kábel zapaľovania.

Dávajte pozor na vymrštené predmety a spätné nárazy.

nesprávne vykonanej opravy výrobku, opravy výrobku, pri ktorej neboli použité diely od výrobcu alebo diely schválené výrobcom, používania príslušenstva od iného výrobcu alebo príslušenstva, ktoré nie je schválené výrobcom,

801 - 004 - 04.12.2019

opravy výrobku, ktoré neboli vykonané v schválenom servisnom stredisku alebo schválenými kompetentnými osobami.

Bezpečnosť Bezpečnostné definície

Výstrahy, upozornenia a poznámky slúžia na zdôraznenie mimoriadne dôležitých častí návodu.

VÝSTRAHA: Používa sa, ak pre obsluhu alebo osoby v okolí existuje nebezpečenstvo poranenia alebo smrti v prípade nedodržania pokynov v návode. VAROVANIE: Používa sa, ak hrozí nebezpečenstvo poškodenia produktu, iných materiálov alebo okolitej oblasti v prípade nedodržania pokynov v návode.

Poznámka: Používa sa na poskytnutie informácií nad rámec nevyhnutných informácií v danej situácii.

Všeobecné bezpečnostné pokyny

Bezpečnosť na pracovisku VÝSTRAHA: Skôr než budete používať produkt, prečítajte si nasledujúce výstrahy.

VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy. •

Tento výrobok je nebezpečný, ak sa nepoužíva správne alebo ak nie ste pri jeho používaní opatrní. V prípade nedodržania bezpečnostných pokynov hrozí poranenie alebo usmrtenie. Tento výrobok vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností spôsobovať rušenie aktívnych alebo pasívnych implantovaných lekárskych prístrojov. Na zníženie rizika vážneho alebo smrteľného zranenia odporúčame, aby sa osoby s implantovanými lekárskymi prístrojmi poradili so svojím lekárom a výrobcom pomôcky ešte pred použitím tohto výrobku. Vždy zachovávajte opatrnosť a riaďte sa zdravým úsudkom. Ak si v určitých situáciách nie ste istí, ako máte výrobok používať, výrobok nepoužívajte a pred pokračovaním v práci sa poraďte s predajcom spoločnosti Husqvarna. Myslite na to, že operátor bude zodpovedný za nehody zahŕňajúce iné osoby alebo ich majetok. Výrobok udržiavajte čistý. Uistite sa, že sú symboly a emblémy čitateľné. Nedovoľte, aby výrobok používali iné osoby, pokiaľ sa neuistíte, že si prečítali tento návod na obsluhu a porozumeli jeho obsahu. Nedovoľte, aby výrobok používali deti.

801 - 004 - 04.12.2019

Deti držte v bezpečnej vzdialenosti od pracovnej oblasti Vyžaduje sa neustála prítomnosť zodpovednej dospelej osoby. Nedovoľte, aby výrobok používali osoby, ktoré nepoznajú potrebné pokyny. Osoby so zníženými fyzickými alebo duševnými schopnosťami musia byť počas používania výrobku vždy pod dozorom. Vyžaduje sa neustála prítomnosť zodpovednej dospelej osoby. Výrobok nepoužívajte, ak ste unavení, chorí alebo ste pod vplyvom alkoholu, drog alebo liekov. Vyššie uvedené prípady majú negatívny vplyv na váš zrak, ostražitosť, koordináciu a úsudok. Výrobok nepoužívajte, ak je poškodený. Výrobok žiadnym spôsobom neupravujte ani nepoužívajte, ak existuje možnosť, že bol upravený inými osobami.

Pred používaním výrobku odstráňte z pracovnej oblasti všetky predmety, ako sú napr. konáre, vetvy a kamene. Predmety, ktoré narazia na rezné zariadenie, môžu byť vymrštené a spôsobiť poranenie osôb alebo poškodenie iných predmetov. Dávajte pozor, aby okolo stojace osoby a zvieratá nevstupovali do pracovnej oblasti. Výrobok nikdy nepoužívajte počas nepriaznivých poveternostných podmienok, napríklad v hmle, v daždi, v silnom vetre, v silnom mraze, pri vysokom riziku blýskania. Používanie výrobku počas nepriaznivých poveternostných podmienok alebo na vlhkých alebo mokrých miestach je namáhavé. Nepriaznivé poveternostné podmienky môžu mať za následok vznik nebezpečných podmienok, akými sú napr. klzké povrchy. Dávajte pozor na osoby, predmety a situácie, ktoré môžu zamedziť bezpečnej prevádzke výrobku. Dávajte pozor na prekážky, ako sú napr. korene, kamene, halúzky, jamy a priekopy. Vysoká tráva môže zakrývať prekážky. Kosenie trávy na svahoch môže byť nebezpečné. Výrobok nepoužívajte na svahoch so sklonom viac ako 15 °. S výrobkom sa pohybujte po vrstevnici. Nepohybujte sa smerom do svahu a zo svahu. V blízkosti skrytých rohov a objektov, ktoré vám bránia vo výhľade, sa pohybujte opatrne.

Bezpečnosť pri práci VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy. • • • •

Tento výrobok používajte len na kosenie trávy. Výrobok sa nesmie používať na iné úlohy. Používajte osobné ochranné pomôcky. Pozrite si časť Osobné ochranné prostriedky na strane 262. Naučte sa, ako v prípade núdze rýchlo zastaviť motor. Nikdy neštartujte motor v uzavretých priestoroch alebo v blízkosti horľavého materiálu. Výfukové plyny z motora sú horúce a môžu obsahovať iskry, ktoré môžu vyvolať požiar. Výrobok nepoužívajte, pokiaľ nie sú nôž a všetky kryty správne upevnené. Nesprávne pripojený nôž sa môže uvoľniť a spôsobiť poranenia osôb. Uistite sa, že nôž nenarazí na predmety, ako sú napr. kamene alebo korene. Môže dôjsť k poškodeniu noža a ohnutiu hriadeľa motora. Ohnutá náprava spôsobuje silné vibrácie a vzniká veľké nebezpečenstvo uvoľnenia noža. Ak nôž narazí na predmet alebo ak cítite vibrácie, výrobok okamžite vypnite. Odpojte kábel zapaľovania od zapaľovacej sviečky. Skontrolujte, či nie je výrobok poškodený. Opravte akékoľvek poškodenie alebo kontaktujte servisného zástupcu. Keď je naštartovaný motor, rukoväť motorovej brzdy nesmie byť nikdy trvalo pripevnená k rukoväti. Položte výrobok na stabilný, rovný povrch a naštartujte ho. Uistite sa, že sa nôž nedostane do kontaktu so zemou alebo inými predmetmi. Pri obsluhe vždy stojte za výrobkom. Pri obsluhe výrobku dávajte pozor, aby všetky kolesá dosadali na zem a rukoväť držte oboma rukami. Udržiavajte ruky a chodidlá mimo dosahu rotujúcich nožov. Keď je motor spustený, výrobok nenakláňajte. Pri ťahaní výrobku smerom dozadu buďte opatrní. Výrobok nikdy nedvíhajte, keď je spustený motor. Ak musíte výrobok zdvihnúť, najprv vypnite motor a odpojte kábel zapaľovania od zapaľovacej sviečky. Počas obsluhy výrobku necúvajte. Pri prechádzaní cez oblasti bez trávy, ako sú napr. štrkové, kamenné a asfaltové chodníky, vypnite motor. Keď je zapnutý motor, s výrobkom neutekajte. Počas obsluhy výrobku vždy kráčajte. Pred zmenou výšky rezu zastavte motor. Nikdy nevykonávajte nastavenia so spusteným motorom. Nikdy nenechávajte výrobok bez dozoru, keď je zapnutý motor. Zastavte motor a uistite sa, že sa rezné zariadenie neotáča.

Bezpečnostné pokyny pre prevádzku Osobné ochranné prostriedky VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy. •

Osobné ochranné prostriedky nedokážu úplne vylúčiť riziko, ale môžu znížiť vážnosť zranenia v prípade nehody. Váš predajca vám pomôže pri výbere správnych prostriedkov. Ak hladina hluku je vyššia ako 85 dB, používajte chrániče sluchu. Noste odolné protišmykové topánky. Výrobok neobsluhujte v otvorených topánkach ani s bosými nohami. Noste dlhé odolné nohavice. Keď je to potrebné, používajte ochranné rukavice, ako napríklad pri montáži, kontrole alebo čistení rezného zariadenia.

Bezpečnostné zariadenia na výrobku VÝSTRAHA: Skôr než budete produkt používať, prečítajte si nasledujúce výstrahy. • •

Nepoužívajte produkt, ktorý má chybné bezpečnostné zariadenia. Pravidelne kontrolujte bezpečnostné zariadenia. Ak sú bezpečnostné zariadenia chybné, obráťte sa na servisného zástupcu spoločnosti Husqvarna.

Kontrola krytu rezacej časti Kryt rezacej časti tlmí vibrácie vo výrobku a znižuje riziko poranenia kotúčom. •

Skontrolujte kryt rezacej časti, aby ste sa uistili, že na ňom nie sú žiadne známky poškodenia, ako sú napr. praskliny.

Rukoväť motorovej brzdy Rukoväť motorovej brzdy slúži na zastavenie motora. Keď rukoväť motorovej brzdy uvoľníte, motor sa zastaví. Ak chcete motorovú brzdu skontrolovať, naštartujte motor a potom uvoľnite rukoväť motorovej brzdy. Ak sa motor v priebehu 3 sekúnd nezastaví, požiadajte servisného zástupcu spoločnosti Husqvarna o nastavenie motorovej brzdy. (Obr. 12) Tlmič výfuku Tlmič výfuku slúži na udržovanie minimálnej hladiny hluku a na smerovanie výfukových plynov smerom od operátora.

801 - 004 - 04.12.2019

Nepoužívajte produkt, ak tlmič výfuku chýba alebo je poškodený. Poškodený tlmič výfuku zvyšuje hladinu hluku a riziko požiaru.

VÝSTRAHA: Tlmič výfuku je veľmi horúci počas prevádzky, po nej a tiež počas behu motora na voľnobeh. Zachovávajte opatrnosť v okolí horľavých materiálov alebo výparov, aby ste nespôsobili požiar.

poranenie alebo smrť v dôsledku udusenia alebo otravy oxidom uhoľnatým. Veko palivovej nádrže pevne utiahnite. Ak nie je veko palivovej nádrže pevne utiahnuté, existuje riziko vzniku požiaru. Pred naštartovaním premiestnite výrobok minimálne 3 m od miesta, kde ste dopĺňali palivo do nádrže. Palivovú nádrž nedopĺňajte úplne doplna. Teplo spôsobuje expanziu paliva. Uchovajte miesto navrchu palivovej nádrže.

Bezpečnostné pokyny pre údržbu

VÝSTRAHA: Skôr než budete používať produkt, prečítajte si nasledujúce výstrahy. • • • • • • • • • • • •

Výrobok neštartujte, ak sú na ňom zvyšky paliva alebo motorového oleja. Odstráňte neželané palivo/ olej a nechajte výrobok vyschnúť. Ak vylejete palivo na odev, okamžite sa prezlečte. Dávajte pozor, aby ste si palivo nevyliali na telo, pretože môže spôsobiť poranenie. Ak si palivo vylejete na telo, umyte sa pomocou mydla vody. Výrobok neštartujte, ak sa na motore vyskytuje netesnosť. Pravidelne kontrolujte výskyt netesností na motore. Pri manipulácii s palivom zachovajte opatrnosť. Palivo je horľavá látka a výpary z paliva sú výbušné a môžu spôsobiť poranenia alebo smrť. Vyhnite sa vdychovaniu výparov paliva, pretože môžu spôsobiť poranenie. Zabezpečte dostatočné prúdenie vzduchu. V blízkosti paliva alebo motora nefajčite. Neukladajte do blízkosti paliva alebo motora teplé predmety. Nedopĺňajte palivo, keď je zapnutý motor. Pred dopĺňaním paliva sa uistite, že motor vychladol. Pred dopĺňaním paliva pomaly otvorte veko palivovej nádrže a opatrne uvoľnite tlak. Palivo do motora nedopĺňajte v interiéri. Nedostatočné prúdenie vzduchu môže spôsobiť

VÝSTRAHA: Skôr než budete používať produkt, prečítajte si nasledujúce výstrahy. •

Výfukové plyny z motora obsahujú oxid uhoľnatý, plyn bez zápachu, ktorý je jedovatý a veľmi nebezpečný. Motor neštartujte v interiéri ani v uzavretých priestoroch. Pred vykonávaním údržby výrobku zastavte motor a odpojte kábel zapaľovania od zapaľovacej sviečky. Pri vykonávaní údržby rezného zariadenia používajte ochranné rukavice. Čepeľ je veľmi ostrá a ľahko môže dôjsť k porezaniu. Príslušenstvo a úprava výrobku, ktoré neschválil výrobca, môžu spôsobiť vážne poranenia alebo smrť. Výrobok neupravujte. Vždy používajte príslušenstvo schválené výrobcom. Nepravidelná a nesprávne vykonaná údržba zvyšuje nebezpečenstvo poranenia a poškodenia výrobku. Vykonávajte len údržbu uvedenú v tomto návode na používanie. Všetky ostatné práce týkajúce sa údržby musí vykonávať schválený servisný zástupca spoločnosti Husqvarna. Výrobok nechajte pravidelne kontrolovať kvôli údržbe u schváleného servisného zástupcu spoločnosti Husqvarna. Vymeňte všetky poškodené, opotrebované alebo zlomené diely.

Montáž Montáž rukoväti

Nastavenie výšky držadla

1. Zasuňte kolíky v dolnej časti spodnej rukoväti do otvorov, ako je znázornené na nákrese. Zarovnajte otvory skrutiek a upevnite skrutky, podložky a gombíky. Gombíky utiahnite na doraz. (Obr. 13)

1. Uvoľnite spodné gombíky. (Obr. 16)

2. Zarovnajte otvory na rukoväti s otvormi na spodnej rukoväti a upevnite skrutky, podložky a gombíky. Na pravej strane nasaďte tiež oko na štartovacie lanko. Gombíky utiahnite na doraz. (Obr. 14) 3. Pomocou dodaných držiakov káblov pripevnite káble k rukoväti. (Obr. 15)

2. Demontujte maticu, podložku a skrutku. 3. Výšku držadla možno nastaviť do 2 polôh. Nastavte držadlo do vhodnej výšky pomocou upevňovacej skrutky v jednom z dvoch otvorov. (Obr. 17) 4. Nainštalujte skrutku a gombík. 5. Posuňte gombíky smerom k rukoväti, kým sa nezastavia a nezačujete kliknutie. Gombíky dôkladne utiahnite. (Obr. 18)

Poznámka: Uistite sa, že káble nie sú príliš napnuté.

801 - 004 - 04.12.2019

Nastavenie výrobku do transportnej polohy

2. Posuňte gombíky nahor smerom k rukoväti, kým sa nezastavia a nebudete počuť kliknutie.

1. Odstráňte zberný kôš.

4. Nadvihnite hornú časť rukoväte.

2. Uvoľnite gombíky na hornej rukoväti a sklopte rukoväť nadol. (Obr. 19)

3. Gombíky utiahnite na doraz. (Obr. 23) 5. Gombíky utiahnite na doraz. (Obr. 24)

3. Uvoľnite spodné gombíky.

Zostavenie zberného koša

4. Posuňte gombíky smerom k spodnej časti drážok na ľavej a pravej strane výrobku. (Obr. 20)

1. Vložte hornú časť zberného koša do spodnej časti zberného koša. (Obr. 25)

5. Skopte držadlo dopredu. (Obr. 21)

2. Rám zberného koša upevnite príchytkami. (Obr. 26)

Nastavenie výrobku do prevádzkovej polohy

3. Nadvihnite zadný kryt.

1. Dvíhajte rukoväť, kým sa jej spodná časť nezaistí v prevádzkovej polohe. (Obr. 22)

5. Vložte spodnú časť zberného koša do kanála na vyhadzovanie trávy.

4. Upevnite háčiky na zbernom koši na horný okraj rámu. (Obr. 27)

Dopĺňanie paliva VÝSTRAHA: Pred používaním výrobku si musíte prečítať kapitolu o bezpečnosti a porozumieť informáciám, ktoré sa v nej uvádzajú.

Husqvarna Connect Husqvarna Connect je bezplatná aplikácia pre mobilné zariadenia. Aplikácia Husqvarna Connect prináša rozšírené funkcie pre výrobok Husqvarna: • •

Rozšírené informácie o výrobku. Informácie a podpora vzťahujúce sa na súčasti výrobku a servis.

Ak chcete začať, použite Husqvarna Connect 1. Stiahnite si aplikáciu Husqvarna Connect do mobilného zariadenia. 2. Zaregistrujte sa v aplikácii Husqvarna Connect. 3. Ak chcete pripojiť a zaregistrovať produkt, postupujte podľa pokynov v aplikácii Husqvarna Connect.

Ak je to možné, používajte alkylátový benzín s nízkymi emisiami. Ak nemáte k dispozícii alkylátový benzín s nízkymi emisiami, použite vysokokvalitný bezolovnatý benzín alebo olovnatý benzín s oktánovým číslom minimálne 90. VAROVANIE: Nepoužívajte benzín s oktánovým číslom menším než 90 RON (87 AKI). Mohlo by to viesť k poškodeniu výrobku. 1. Pomalým otvorením veka palivovej nádrže uvoľnite tlak. 2. S použitím kanistra opatrne doplňte palivo. Ak sa palivo vyleje, pomocou handričky ho utrite a zvyšné palivo nechajte vyschnúť. 3. Vyčistite priestor okolo veka palivovej nádrže. 4. Veko palivovej nádrže pevne utiahnite. Ak nie je veko palivovej nádrže pevne utiahnuté, existuje riziko vzniku požiaru. 5. Pred spustením premiestnite výrobok minimálne 3 m od miesta, na ktorom ste dopĺňali palivo do nádrže.

Pred obsluhou zariadenia

Nastavenie výšky rezu

1. Pozorne si prečítajte tento návod na obsluhu a uistite sa, že ste porozumeli pokynom.

1. Ak chcete zvýšiť výšku rezu, posuňte páku výšky rezu smerom dozadu.

2. Skontrolujte rezné zariadenie a uistite sa, že je správne upevnené a nastavené. Pozrite si kapitolu Kontrola rezného zariadenia na strane 266.

3. Nalejte palivo do palivovej nádrže. Pozrite si kapitolu Dopĺňanie paliva na strane 264. 4. Naplňte nádrž a skontrolujte hladinu oleja. Pozrite si kapitolu Kontrola hladiny oleja na strane 266.

VAROVANIE: Nenastavujte výšku rezu príliš nízko. Ak nie je povrch trávnika rovný, nože môžu narážať o zem.

1. Uistite sa, že je kábel zapaľovania pripojený k zapaľovacej sviečke.

2. Pri prvom naštartovaní výrobku 5-krát stlačte nastrekovací balónik. Pri ďalšom naštartovaní výrobku so studeným motorom stlačte nastrekovací balónik 3-krát. 3. Stojte za výrobkom. 4. Rukoväť motorovej brzdy držte oproti hornej rukoväti. (Obr. 29) 5. Pevne uchopte rukoväť štartovacieho lanka pravou rukou. 6. Pomaly potiahnite štartovacie lanko, kým nepocítite istý odpor.

Vypnutie výrobku • •

Používanie pohonu na kolesách (LC 140S) •

Ak chcete vypnúť len pohon, uvoľnite páku pohonu. Ak chcete vypnúť motor, uvoľnite rukoväť motorovej brzdy.

Zabezpečenie optimálnych výsledkov kosenia •

7. Silným potiahnutím naštartujte motor. VÝSTRAHA: Štartovacie lanko si neovíjajte okolo ruky.

Vždy používajte ostrý nôž. Tupý nôž poskytuje nepravidelné výsledky kosenia a pokosený povrch trávnika zožltne. Ostrý nôž spotrebuje menej energie ako tupý nôž. Nekoste viac ako 1/3 dĺžky trávy. Najprv koste s nastavenou vysokou výškou rezu. Skontrolujte výsledok a znížte výšku rezu na príslušnú úroveň. Ak je tráva veľmi vysoká, pohybujte sa pomaly a ak je to potrebné, pokoste ju dvakrát. Zakaždým koste iným smerom, aby ste predišli vzniku pruhov na trávniku.

Potlačte páku pohonu smerom k hornej rukoväti. (Obr. 30)

Plán údržby VÝSTRAHA: Pred vykonávaním akejkoľvek údržby si musíte prečítať kapitolu o bezpečnosti a porozumieť jej.

Údržba a opravné práce na výrobku si vyžadujú špeciálne školenie. Zaručujeme dostupnosť profesionálnych opravných prác a údržby. Ak váš predajca nie je servisný zástupca, kontaktujte predajcu, ktorý vám poskytne informácie o najbližšom servisnom zástupcovi. Údržba

Intervaly údržby sú vypočítané na základe každodenného používania výrobku. Ak sa výrobok nepoužíva každý deň, tieto intervaly sa menia. V prípade údržby označenej symbolom * si pozrite pokyny v kapitole Bezpečnostné zariadenia na výrobku na strane 262.

Vykonajte všeobecnú kontrolu

X Skontrolujte rukoväť motorovej brzdy*

Skontrolujte zapaľovaciu sviečku

X Vymeňte vzduchový filter

X Skontrolujte palivový systém

X Uistite sa, že sú dotiahnuté všetky matice aj skrutky na výrobku.

Čistenie externých povrchov výrobku • • • •

X Vymeňte olej (prvýkrát po 5 hodinách používania, potom po 50 hodinách používania)

Vykonanie všeobecnej kontroly •

Pomocou kefy odstráňte listy, trávu a nečistoty. Uistite sa, že nie je zablokované nasávanie vzduchu vo vrchnej časti motora. Na čistenie výrobku nepoužívajte vysokotlakový čistič. Ak na čistenie výrobku použijete vodu, nelejte vodu priamo na motor.

Čistenie vnútorného povrchu krytu rezacej časti 1. Vyprázdnite palivovú nádrž. 2. Položte výrobok na stranu tak, aby tlmič výfuku smeroval nadol. VAROVANIE: Ak výrobok položíte tak, že vzduchový filter bude smerovať nadol, môže dôjsť k poškodeniu motora. 3. Pomocou hadice vystriekajte vnútorné povrchy krytu rezacej časti.

Kontrola rezného zariadenia VÝSTRAHA: Aby ste zabránili náhodnému naštartovaniu, odpojte kábel zapaľovania od zapaľovacej sviečky. VÝSTRAHA: Pri vykonávaní údržby rezného zariadenia používajte ochranné rukavice. Čepeľ je veľmi ostrá a ľahko môže dôjsť k porezaniu.

aby servisné stredisko rozhodlo, či je možné nôž nabrúsiť alebo sa musí vymeniť.

Výmena noža 1. Pomocou dreveného bloku zaistite nôž. (Obr. 31) 2. Odstráňte skrutku noža. 3. Odstráňte čepeľ. 4. Skontrolujte držiak noža a skrutku noža kvôli známkam poškodenia. 5. Skontrolujte hriadeľ motora a uistite sa, že nie je ohnutý. 6. Pri upevňovaní nového noža nasmerujte zošikmené konce noža v smere krytu rezacej časti. (Obr. 32) 7. Uistite sa, že je nôž zarovnaný so stredom hriadeľa motora. 8. Pomocou dreveného bloku zaistite nôž. Pripevnite pérovú podložku a utiahnite skrutku a podložku momentom 45–60 Nm. (Obr. 33) 9. Rukou potočte nožom a uistite sa, že sa voľne otáča. VÝSTRAHA: Používajte odolné rukavice. Čepeľ je veľmi ostrá a ľahko môže dôjsť k porezaniu. 10. Zapnite výrobok a otestujte nôž. Ak nôž nie je správne upevnený, výrobok vibruje alebo poskytuje neuspokojivé výsledky kosenia.

Kontrola hladiny oleja VAROVANIE: Príliš nízka hladina oleja môže viesť k poškodeniu motora. Pred zapnutím výrobku skontrolujte hladinu oleja. 1. Položte výrobok na rovný povrch. 2. Odstráňte uzáver nádrže na olej s olejovou mierkou.

1. Skontrolujte, či sa na reznom zariadení nenachádzajú známky poškodenia alebo praskliny. Poškodené rezné zariadenie vždy vymeňte.

3. Očistite olej z olejovej mierky.

2. Skontrolujte, či nie je poškodený alebo tupý nôž.

5. Vytiahnite olejovú mierku.

Poznámka: Po nabrúsení je potrebné nôž vyrovnať. Nôž nechajte nabrúsiť, vymeniť a vyrovnať v servisnom stredisku. Ak narazíte na predmet, ktorý spôsobí zastavenie výrobku, vymeňte poškodený nôž. Nechajte,

6. Skontrolujte hladinu oleja na olejovej mierke.

4. Aby ste získali presnú úroveň hladiny oleja, olejovú mierku úplne zasuňte do nádrže na olej.

7. V prípade príliš nízkej hladiny doplňte motorový olej a opätovne skontrolujte hladinu oleja.

801 - 004 - 04.12.2019

Výmena motorového oleja

Kontrola zapaľovacej sviečky VAROVANIE: Vždy používajte odporúčaný typ zapaľovacej sviečky. Nesprávny typ zapaľovacej sviečky môže spôsobiť poškodenie výrobku.

VÝSTRAHA: Bezprostredne po vypnutí motora je motorový olej veľmi horúci. Nechajte motor vychladnúť pred vypustením oleja. Ak sa motorový olej dostane na pokožku, očistite ho mydlom a vodou. 1. Výrobok používajte, kým nebude palivová nádrž prázdna. 2. Vytiahnite kábel zapaľovania zo zapaľovacej sviečky.

3. Odstráňte veko palivovej nádrže. 4. Položte pod výrobok nádobu na zachytenie motorového oleja. 5. Naklonením výrobku vylejte motorový olej z nádrže na olej. 6. Nalejte do nádrže nový motorový olej, pričom sa riaďte odporúčaniami v kapitole Technické údaje na strane 268.

Ak má motor slabý výkon, ťažko sa štartuje alebo pri voľnobežných otáčkach nefunguje správne, skontrolujte zapaľovaciu sviečku. Ak chcete znížiť riziko prítomnosti neželaného materiálu na elektródach zapaľovacej sviečky, postupujte takto: a) Uistite sa, že voľnobežné otáčky sú správne nastavené. b) Uistite sa, že používate správnu zmes paliva. c) Uistite sa, že je čistý vzduchový filter. Ak je zapaľovacia sviečka znečistená, očistite ju a skontrolujte, či je medzera medzi elektródami správna. Pozrite si časť Technické údaje na strane 268. (Obr. 34) V prípade potreby vymeňte zapaľovaciu sviečku.

7. Skontrolujte hladinu oleja. Pozrite si časť Kontrola hladiny oleja na strane 266.

Vzduchový filter, ktorý bol používaný dlhší čas, nemožno úplne vyčistiť. Vzduchový filter pravidelne vymieňajte.

Poznámka: Poškodený vzduchový filter vždy vymeňte.

Skontrolujte veko palivovej nádrže a tesnenie veka palivovej nádrže a uistite sa, že nie sú poškodené. Skontrolujte palivovú hadicu a uistite sa, že z nej nevyteká palivo. Ak je palivová hadica poškodená, nechajte servisného zástupcu, aby ju vymenil.

Čistenie penového plastového filtra

Nastavenie lanka spojky

1. Odstráňte kryt vzduchového filtra a vyberte penový plastový filter.

Ak pohon pracuje príliš pomaly, je potrebné nastaviť lanko spojky.

2. Vyčistite penový plastový filter pomocou mydla a vody.

1. Pripojením lanka spojky k rôznych otvorom na páke pohonu upravte dĺžku lanka spojky. Skrátením lanka spojky zvýšite rýchlosť pohonu. Predĺžením lanka spojky znížite rýchlosť pohonu. (Obr. 35)

3. Opláchnite penový plastový filter čistou vodou. 4. Vytlačte z penového plastového filtra vodu a nechajte ho vysušiť. VAROVANIE: Nepoužívajte stlačený vzduch. Môže spôsobiť poškodenie penového plastového filtra.

Poznámka: Ak sa pohon aktivuje bez potiahnutia páky pohonu, je potrebné predĺžiť lanko spojky.

6. Neželaný olej odstráňte pritlačením čistej handričky na penový plastový filter.

2. Rýchlosť pohonu je možné mierne upraviť otočením nastavovacej skrutky. Ak chcete zvýšiť rýchlosť pohonu, otáčajte nastavovaciu skrutku proti smeru hodinových ručičiek. Ak chcete znížiť rýchlosť pohonu, otáčajte nastavovaciu skrutku v smere hodinových ručičiek. (Obr. 36)

7. Vložte vzduchový filter späť na svoje miesto. Uistite sa, že filter pevne dosadá proti držiaku vzduchového filtra.

Ak pohon pracuje pomaly aj po nastavení, nechajte autorizovaného servisného zástupcu, aby vymenil hnací remeň.

5. Namažte penový plastový filter motorovým olejom.

8. Nasaďte kryt vzduchového filtra.

Preprava, skladovanie a likvidácia Preprava a uskladnenie •

Pri uskladňovaní a preprave výrobku a paliva sa uistite, že nedochádza k úniku kvapaliny a výparov.

801 - 004 - 04.12.2019

Iskry alebo otvorené plamene, napr. z elektrických zariadení alebo bojlerov, môžu vyvolať požiar.

Na uskladnenie a prepravu paliva vždy používajte schválené kanistre. Pred uskladnením výrobku na dlhšiu dobu vyprázdnite palivovú nádrž. Palivo zlikvidujte v príslušnom zariadení na likvidáciu. Počas prepravy výrobok bezpečne upevnite, aby ste zabránili poškodeniu alebo nehodám. Výrobok skladujte v uzamknutom priestore mimo dosahu detí a neoprávnených osôb. Výrobok skladujte na suchom mieste, ktoré je chránené pred mrazom.

Dodržiavajte miestne požiadavky v oblasti recyklácie a platné predpisy. Všetky chemikálie, ako napr. motorový olej alebo palivo, zlikvidujte v servisnom stredisku alebo v príslušnom zariadení na likvidáciu. Keď už výrobok nepoužívate, pošlite ho predajcovi spoločnosti Husqvarna alebo ho zlikvidujte v recyklačnom zariadení.

Menovitý výkon motora, kW93

Champion XC92YC Champion XC92YC Vzdialenosť elektród, mm

Objem olejovej nádrže, litre

Hmotnosť S prázdnymi nádržami, kg Emisie hluku

Vyznačený výkon motora je priemerný čistý výkon (pri uvedených ot./min) typického sériového motora pre model motora meraný podľa normy SAE J1349/ISO1585. Sériovo vyrábané motory sa môžu od tejto hodnoty odlišovať. Skutočný výkon motora nainštalovaného na koncovom produkte závisí od prevádzkovej rýchlosti, prevádzkových podmienok a iných hodnôt. Hladina hluku meraná ako akustický tlak (LWA) v súlade s európskou smernicou 2000/14/ES. Uvádzané údaje pre hladinu akustického tlaku majú typický štatistický rozptyl (štandardnú odchýlku) 1,2 dB (A).

Kapacita zberného koša, liter

Uvádzané údaje pre ekvivalentný stupeň vibrácií majú typický štatistický rozptyl (štandardnú odchýlku) 0,2 m/s2.

801 - 004 - 04.12.2019

ES vyhlásenie o zhode ES vyhlásenie o zhode Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: +46-36-146500, vyhlasuje, že kosačky na trávu Husqvarna LC 140 a LC 140S s výrobnými číslami 14xxxxxxx a novšími spĺňajú požiadavky SMERNICE RADY: • • •

zo 17. mája 2006 o strojových zariadeniach 2006/42/ES, z 26. februára 2014 „vzťahujúcej sa na elektromagnetickú kompatibilitu“, 2014/30/EÚ, z 8. mája 2000 „vzťahujúcej sa na emisie hluku zariadení používaných vo vonkajšom priestore“, 2000/14/ES.

Informácie týkajúce sa emisií hluku nájdete v časti Technické údaje. Boli uplatnené nasledujúce normy: ISO 5395, ISO 11094, EN 55012 Ak nie je uvedené inak, vyššie uvedené normy sú najnovšie vydané verzie. Notifikovaný orgán: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala vydal správu týkajúcu sa zhody podľa dodatku VI SMERNICE RADY 2000/14/ES z 8. mája 2000 o emisii hluku v prostredí. Certifikát má čísla: 01/901/226 Huskvarna, 2019-12-15

Claes Losdal, manažér vývoja/záhradné produkty (autorizovaný zástupca spoločnosti Husqvarna AB a osoba zodpovedná za technickú dokumentáciu)
