INSTRUKCJA OBSŁUGI LC 347VI HUSQVARNA

X Pakeisti oro filtrą

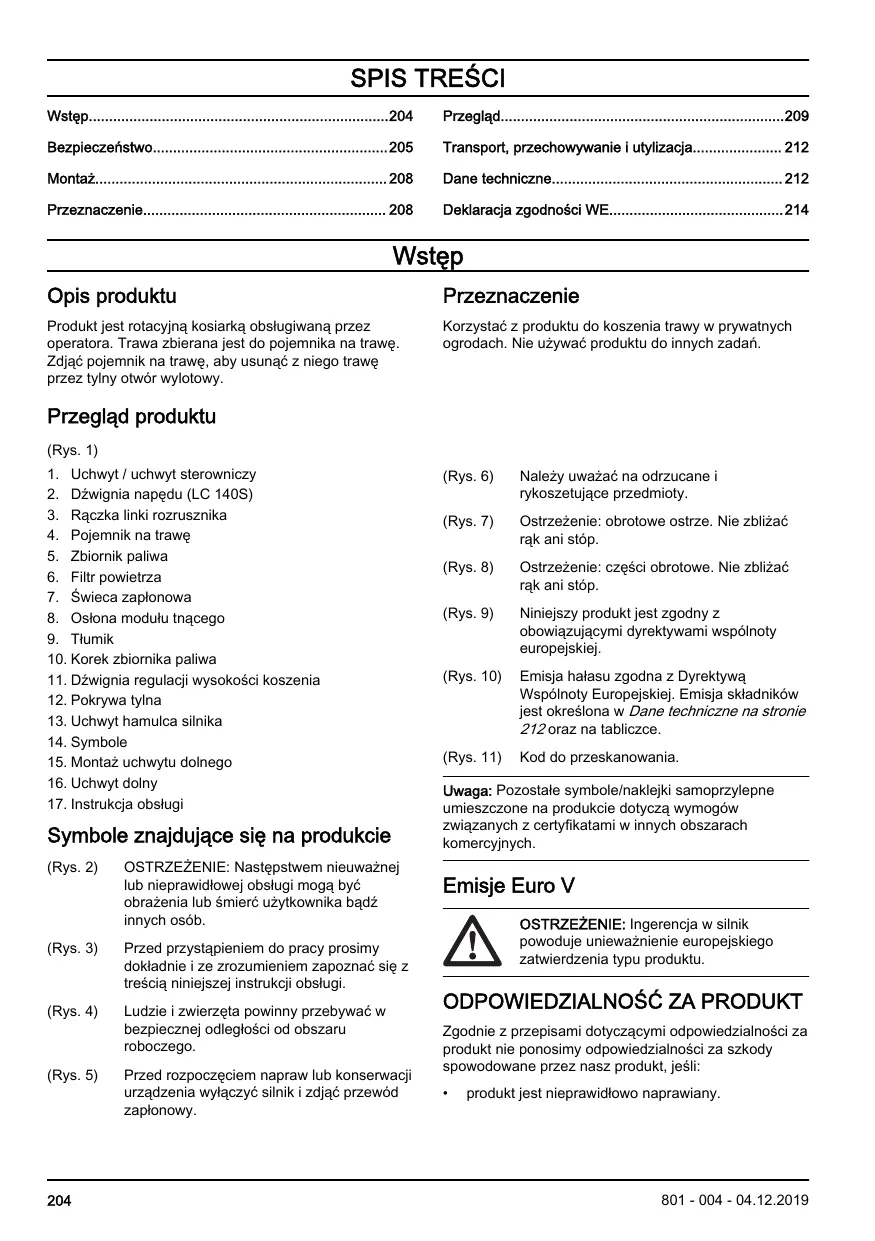

SPIS TREŚCI Wstęp204

Transport, przechowywanie i utylizacja 212

Deklaracja zgodności WE214

Produkt jest rotacyjną kosiarką obsługiwaną przez operatora. Trawa zbierana jest do pojemnika na trawę. Zdjąć pojemnik na trawę, aby usunąć z niego trawę przez tylny otwór wylotowy.

Korzystać z produktu do koszenia trawy w prywatnych ogrodach. Nie używać produktu do innych zadań.

Przegląd produktu (Rys. 1) 1. Uchwyt / uchwyt sterowniczy 2. Dźwignia napędu (LC 140S) 3. Rączka linki rozrusznika 4. Pojemnik na trawę 5. Zbiornik paliwa 6. Filtr powietrza 7. Świeca zapłonowa 8. Osłona modułu tnącego 9. Tłumik 10. Korek zbiornika paliwa 11. Dźwignia regulacji wysokości koszenia 12. Pokrywa tylna 13. Uchwyt hamulca silnika 14. Symbole 15. Montaż uchwytu dolnego 16. Uchwyt dolny 17. Instrukcja obsługi

Symbole znajdujące się na produkcie (Rys. 2)

OSTRZEŻENIE: Następstwem nieuważnej lub nieprawidłowej obsługi mogą być obrażenia lub śmierć użytkownika bądź innych osób.

Przed przystąpieniem do pracy prosimy dokładnie i ze zrozumieniem zapoznać się z treścią niniejszej instrukcji obsługi.

Ludzie i zwierzęta powinny przebywać w bezpiecznej odległości od obszaru roboczego.

Przed rozpoczęciem napraw lub konserwacji urządzenia wyłączyć silnik i zdjąć przewód zapłonowy.

Należy uważać na odrzucane i rykoszetujące przedmioty.

Ostrzeżenie: obrotowe ostrze. Nie zbliżać rąk ani stóp.

Ostrzeżenie: części obrotowe. Nie zbliżać rąk ani stóp.

Niniejszy produkt jest zgodny z obowiązującymi dyrektywami wspólnoty europejskiej.

Emisja hałasu zgodna z Dyrektywą Wspólnoty Europejskiej. Emisja składników jest określona w Dane techniczne na stronie 212 oraz na tabliczce.

Kod do przeskanowania.

Uwaga: Pozostałe symbole/naklejki samoprzylepne umieszczone na produkcie dotyczą wymogów związanych z certyfikatami w innych obszarach komercyjnych.

Emisje Euro V OSTRZEŻENIE: Ingerencja w silnik powoduje unieważnienie europejskiego zatwierdzenia typu produktu.

ODPOWIEDZIALNOŚĆ ZA PRODUKT Zgodnie z przepisami dotyczącymi odpowiedzialności za produkt nie ponosimy odpowiedzialności za szkody spowodowane przez nasz produkt, jeśli: •

produkt jest nieprawidłowo naprawiany.

801 - 004 - 04.12.2019

produkt jest naprawiany przy użyciu części niepochodzących od producenta lub niezatwierdzonych przez producenta. produkt jest wyposażony w akcesoria niepochodzące od producenta lub niezatwierdzone przez producenta.

produkt nie jest naprawiany w autoryzowanym centrum serwisowym lub przez autoryzowaną placówkę.

Bezpieczeństwo Definicje dotyczące bezpieczeństwa Ostrzeżenia, uwagi i informacje są używane do zwrócenia uwagi na szczególnie ważne sekcje instrukcji obsługi. OSTRZEŻENIE: Jest używane, gdy istnieje ryzyko poważnych obrażeń, śmierci operatora lub uszkodzenia otoczenia w wyniku nieprzestrzegania instrukcji obsługi. UWAGA: Jest używane, gdy istnieje ryzyko uszkodzenia materiałów lub urządzenia w wyniku nieprzestrzegania instrukcji obsługi. Uwaga: stosuje się, aby przekazać więcej informacji, które są przydatne w danej sytuacji.

Ogólne zasady bezpieczeństwa OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia. •

Produkt ten może być niebezpieczny w przypadku jego nieprawidłowego użytkowania i niezachowania ostrożności. Nieprzestrzeganie instrukcji bezpieczeństwa może spowodować obrażenia ciała lub śmierć. Podczas pracy urządzenie wytwarza pole elektromagnetyczne. W pewnych okolicznościach pole to może zakłócać pracę aktywnych lub pasywnych implantów medycznych. Przed użyciem tego produktu osoby z wszczepionym implantem medycznym powinny skonsultować się z lekarzem i producentem implantu w celu ograniczenia ryzyka poważnych lub śmiertelnych obrażeń. Zawsze zachowywać ostrożność i kierować się zdrowym rozsądkiem. Jeśli nie ma pewności, w jaki sposób należy obsługiwać ten produkt w konkretnej sytuacji, przed wznowieniem pracy należy porozmawiać z dealerem Husqvarna. Pamiętać o tym, że operator ponosi odpowiedzialność za wypadki z udziałem innych ludzi i ich własności. Utrzymywać produkt czystym. Upewnić się, że można łatwo odczytać oznaczenia i naklejki.

Nie pozwalać używać maszyny jakimkolwiek osobom, które nie zapoznały się i nie zrozumiały zawartości instrukcji obsługi. Nie pozwalać dzieciom używać produktu. Należy trzymać dzieci z dala od obszaru roboczego Zawsze musi jej towarzyszyć odpowiedzialna osoba dorosła. Nie pozwalać osobom nieznającym instrukcji używać maszyny. Należy zawsze kontrolować osobę o ograniczonych możliwościach fizycznych lub umysłowych podczas używania produktu. Zawsze musi jej towarzyszyć odpowiedzialna osoba dorosła. Osoba, która jest zmęczona, chora lub pod wpływem alkoholu, narkotyków lub lekarstw nie może obsługiwać urządzenia Stany te mają negatywny wpływ na wzrok, uwagę, koordynację i osąd. Nie stosować uszkodzonego produktu. Nie wolno dokonywać w maszynie zmian stanowiących modyfikację jej oryginalnej wersji. Nie używać maszyny, jeżeli istnieje podejrzenie, że ktoś inny wprowadził w niej zmiany.

Bezpieczeństwo miejsca pracy OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia. • •

Usunąć obiekty, takie jak gałęzie, gałązki i kamienie z obszaru roboczego przed rozpoczęciem korzystania z maszyny. Obiekty, które zderzają się z elementami tnącymi, mogą zostać wyrzucone i spowodować obrażenia osób i uszkodzenia przedmiotów. Osoby znajdujące się w pobliżu i zwierzęta powinny zachować bezpieczną odległość od maszyny. Nigdy nie należy używać produktu w niesprzyjających warunkach np. we mgle, w deszczu, przy silnym wietrze, na silnym mrozie, gdy występuje ryzyko wyładowań atmosferycznych. Korzystanie z maszyny w niesprzyjających warunkach lub w wilgotnych czy mokrych lokalizacjach jest męczące. Niesprzyjające warunki pogodowe mogą stworzyć niebezpieczne warunki, takie jak śliskie powierzchnie. Należy uważać na osoby, przedmioty i sytuacje, które mogą uniemożliwiać bezpieczną obsługę maszyny.

Należy zwracać uwagę na przeszkody, takie jak korzenie, kamienie, gałązki, dziury i doły. Wysoka trawa może zasłaniać przeszkody. Koszenie trawy na pochyłościach może być niebezpieczne. Nie należy używać maszyny na pochyłościach terenu przekraczających 15°. Należy używać maszyny, prowadząc ją w poprzek zbocza. Nie należy jeździć w górę i w dół zbocza. Zachować ostrożność podczas zbliżania się do narożników lub innych obiektów, które mogą ograniczać widoczność.

Pracuj bezpiecznie OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia. • • • •

Używać maszyny wyłącznie do przycinania trawników. Nie jest dozwolone wykorzystanie maszyny do innych zadań. Stosuj środki ochrony osobistej. Patrz Środki ochrony osobistej na stronie 206. Należy zawsze wiedzieć, jak szybko wyłączyć silnik w razie awarii. Nigdy nie należy uruchamiać silnika w zamkniętej przestrzeni lub w pobliżu łatwopalnych materiałów. Spaliny silnikowe mają wysoką temperaturę, mogą zawierać iskry, które mogą się stać przyczyną pożaru. Nie należy obsługiwać maszyny, jeśli ostrze oraz wszystkie pokrywy nie zostały prawidłowo zamocowane. Nieprawidłowo zamocowane ostrze może się obluzować i spowodować obrażenia. Należy upewnić się, że ostrze nie uderza w żadne obiekty, takie jak kamienie czy korzenie. Może to spowodować uszkodzenie ostrza oraz wygięcie wału silnika. Zgięta oś powoduje silne wibracje oraz bardzo wysokie zagrożenie obluzowaniem ostrza. Jeśli ostrze uderzy w jakikolwiek obiekt lub jeśli wystąpią wibracje, należy natychmiast wyłączyć maszynę. Odłączyć przewód zapłonowy od świecy zapłonowej. Należy sprawdzić maszynę pod kątem uszkodzeń. Należy naprawić uszkodzenia lub zlecić przeprowadzenie naprawy przez autoryzowany punkt serwisowy. Nigdy nie należy na stałe przymocowywać uchwytu hamulca silnikowego do uchwytu podczas pracy silnika. Maszynę należy ustawić na stabilnej, płaskiej powierzchni i ją uruchomić. Należy upewnić się, że ostrza nie uderzają w podłoże lub inne przedmioty. Podczas obsługi maszyny zawsze należy stać za nią. Podczas obsługi maszyny należy upewnić się, że wszystkie koła dotykają podłoża oraz trzymać na kierownicy obie dłonie. Ręce i stopy należy trzymać z dala od obracających się noży.

Nie przechylać produktu, kiedy uruchomiony jest silnik. Należy zachować ostrożność podczas ciągnięcia maszyny do tyłu. Nigdy nie należy podnosić maszyny przy włączonym silniku. Jeśli konieczne jest podniesienie maszyny, najpierw należy wyłączyć silnik i odłączyć przewód zapłonowy od świecy zapłonowej. Nie należy poruszać się do tyłu podczas obsługi maszyny. Podczas poruszania się po obszarach bez trawy, na przykład po żwirowych, kamiennych lub asfaltowych ścieżkach, należy wyłączyć silnik. Nie należy biegać z maszyną przy włączonym silniku. Podczas obsługi maszyny zawsze należy poruszać się chodem. Przed zmianą wysokości koszenia należy wyłączyć silnik. Nigdy nie należy wykonywać regulacji przy uruchomionym silniku. Nigdy nie należy pozostawiać maszyny poza zasięgiem wzroku przy włączonym silniku. Należy wyłączyć silnik i upewnić się, że narzędzia tnące nie obracają się.

Instrukcje bezpieczeństwa dotyczące obsługi Środki ochrony osobistej OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia. •

Środki ochrony osobistej nie eliminują całkowicie ryzyka odniesienia obrażeń, natomiast ograniczają ich rozmiar w razie zaistnienia wypadku. Skorzystać z pomocy dealera przy wyborze odpowiedniego sprzętu. Jeśli poziom hałasu przekracza 85 dB, należy stosować ochronniki słuchu. Należy używać mocnego, przeciwpoślizgowego obuwia ochronnego lub obuwia roboczego. Nie należy używać otwartego obuwia lub chodzić boso. Stosować wytrzymałe, długie spodnie. W razie potrzeby, na przykład podczas mocowania, badania czy czyszczenia narzędzi tnących, stosować rękawice ochronne.

Zespoły zabezpieczające na osprzęcie OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia. • •

Nie należy używać maszyny z uszkodzonymi urządzeniami zabezpieczającymi. Regularnie przeprowadzać kontrole urządzeń zabezpieczających. Jeśli urządzenia

801 - 004 - 04.12.2019

zabezpieczające są uszkodzone, skontaktować się z warsztatem obsługi technicznej Husqvarna. Sprawdzanie osłony modułu tnącego Osłona modułu tnącego ogranicza drgania urządzenia i obniża ryzyko odniesienia obrażeń od ostrza. •

Zbadać osłonę modułu tnącego, aby upewnić się, że nie nosi ona znamion uszkodzenia, takich jak pęknięcia.

Uchwyt hamulca silnika Uchwyt hamulca silnika zatrzymuje silnik. Po zwolnieniu uchwytu hamulca silnika następuje wyłączenie silnika. Aby przeprowadzić badanie hamulca silnika, uruchomić silnik, a następnie zwolnić uchwyt hamulca silnika. Jeśli silnik nie wyłączy się w czasie 3 sekund, zatwierdzony serwis obsługi technicznej Husqvarna powinien wyregulować hamulec silnika. (Rys. 12)

Tłumik Tłumik ogranicza do minimum poziom hałasu i odprowadza spaliny poza strefę pracy operatora. Nie używać produktu, jeśli tłumik nie jest zamontowany lub jest uszkodzony. Uszkodzony tłumik zwiększa poziom hałasu oraz ryzyko pożaru. OSTRZEŻENIE: Tłumik nagrzewa się do wysokiej temperatury podczas użytkowania oraz gdy silnik pracuje na obrotach biegu jałowego, oraz pozostaje gorący przez pewien czas po wyłączeniu silnika. W przypadku zbliżenia się do łatwopalnych materiałów i/lub spalin należy zachować szczególną ostrożność, aby zapobiec pożarowi.

Zasady bezpieczeństwa dotyczące paliwa OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia. • • •

Nie uruchamiać produktu, jeśli znajduje się na nim paliwo lub olej silnikowy. Usunąć zabrudzenia paliwem/olejem i odczekać, aż produkt wyschnie. W przypadku rozlania paliwa na ubranie należy je natychmiast zmienić. Nie dopuścić do kontaktu paliwa z ciałem, ponieważ może to spowodować obrażenia. W przypadku kontaktu paliwa z ciałem należy użyć wody z mydłem w celu jego usunięcia. Nie uruchamiać maszyny, jeśli silnik jest nieszczelny. Regularnie sprawdzać silnik pod kątem nieszczelności.

801 - 004 - 04.12.2019

Zachować ostrożność przy pracy z paliwem. Paliwo jest łatwopalne, a jego opary mogą wybuchnąć, powodując obrażenia lub śmierć. Nie wdychać oparów paliwa, ponieważ może to być groźne dla zdrowia lub życia. Zapewnić odpowiednią wentylację. Nie palić tytoniu w pobliżu paliwa lub silnika. Nie umieszczać gorących przedmiotów w pobliżu paliwa lub silnika. Nie dolewać paliwa podczas pracy silnika. Przed tankowaniem upewnić się, że silnik jest zimny. Przed tankowaniem pomału odkręcić korek zbiornika paliwa i ostrożnie zwolnić ciśnienie. Nie dolewać paliwa do silnika w zamkniętym pomieszczeniu. Niewystarczający przepływ powietrza może doprowadzić do obrażeń lub śmierci na skutek uduszenia lub zatrucia tlenkiem węgla. Do końca dokręcić korek zbiornika paliwa. W przypadku braku dokręcenia korka zbiornika paliwa istnieje ryzyko powstania pożaru. Przed uruchomieniem należy przenieść produkt co najmniej 3 metry / 10 stóp od miejsca, w którym napełniany był zbiornik paliwa. Nie napełniać zbiornika paliwa całkowicie. Ciepło powoduje zwiększenie objętości paliwa. Pozostawić wolną przestrzeń na górze zbiornika.

Instrukcje bezpieczeństwa dotyczące konserwacji OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia. •

Spaliny z silnika zawierają tlenek węgla, który jest bezwonnym, trującym i niebezpiecznym gazem. Nie należy uruchamiać silnika wewnątrz pomieszczeń lub w zamkniętych przestrzeniach. Przed rozpoczęciem konserwacji produktu wyłączyć silnik i odłączyć przewód zapłonowy ze świecy zapłonowej. W trakcie konserwacji narzędzi tnących należy korzystać z rękawic ochronnych. Ostrze jest bardzo ostre i może łatwo doprowadzić do skaleczenia. Niezatwierdzone przez producenta akcesoria i modyfikacje maszyny mogą spowodować poważne obrażenia lub śmierć. Nie należy modyfikować maszyny. Należy korzystać wyłącznie z akcesoriów zatwierdzonych do użytku przez producenta. W przypadku nieprawidłowo lub nieregularnie przeprowadzanej konserwacji wzrasta ryzyko obrażeń oraz uszkodzenia produktu. Konserwację należy przeprowadzać wyłącznie w sposób określony w instrukcji użytkownika. Wszelkie prace serwisowe muszą być wykonywane przez zatwierdzony serwis Husqvarna.

Należy dopilnować przeprowadzania regularnej konserwacji maszyny przez autoryzowany serwis Husqvarna.

Wymienić uszkodzone, zużyte lub zniszczone części.

Montaż Montaż uchwytu sterowniczego 1. Umieścić zawleczki w otworach na spodzie uchwytu dolnego, jak pokazano na rysunku. Wyrównać otwory na śruby i zamocować śruby, podkładki i pokrętła. Dokręcić do końca pokrętła. (Rys. 13)

2. Poluzować pokrętła w uchwycie górnym i złożyć uchwyt do tyłu. (Rys. 19) 3. Poluzować dolne pokrętła. 4. Przesunąć pokrętła do dolnych końców rowków po lewej i prawej stronie produktu. (Rys. 20)

2. Wyrównać otwory w drążku uchwytu z otworami w dolnym uchwycie i zamocować śruby, podkładki i pokrętła. Zamocować również pętlę do linki rozrusznika po prawej stronie. Dokręcić do końca pokrętła. (Rys. 14)

5. Złożyć rękojeść do przodu. (Rys. 21)

3. Użyć dołączonych uchwytów linki, aby przymocować linki do uchwytu. (Rys. 15)

2. Przesunąć pokrętła w górę w kierunku uchwytu aż do zatrzaśnięcia.

Uwaga: Upewnić się, że napięcie przewodów nie jest zbyt wysokie.

Ustawienie kosiarki w pozycji roboczej 1. Podnieść uchwyt sterowniczy, aż uchwyt dolny zablokuje się w położeniu roboczym. (Rys. 22)

3. Dokręcić do końca pokrętła. (Rys. 23) 4. Podnieść górną część uchwytu sterowniczego. 5. Dokręcić do końca pokrętła. (Rys. 24)

Regulacja wysokości uchwytu

Montaż pojemnika na trawę

1. Poluzować dolne pokrętła. (Rys. 16) 2. Założyć pokrętło, podkładkę i śrubę. 3. Uchwyt można ustawić na 2 różnych wysokościach. Wyregulować uchwyt do odpowiedniej wysokości za pomocą śruby ustalającej w jednym z dwóch otworów. (Rys. 17) 4. Dokręcić śrubę i pokrętło. 5. Przesunąć pokrętła w górę w kierunku uchwytu, aż zatrzymają się z kliknięciem. Dokręcić prawidłowo pokrętła. (Rys. 18)

1. Zamocować górną część pojemnika na trawę do jego dolnej części. (Rys. 25) 2. Przymocować ramę pojemnika na trawę za pomocą zacisków. (Rys. 26) 3. Unieść tylną pokrywę. 4. Zamocować haki pojemnika na trawę do górnej krawędzi obudowy. (Rys. 27) 5. Włożyć dolną część pojemnika na trawę do kanału otworu wylotowego trawy.

Ustawienie kosiarki w pozycji transportowej 1. Wymontować pojemnik na trawę.

Rozpoczęcie użytkowania Husqvarna Connect OSTRZEŻENIE: Przed użyciem urządzenia należy przeczytać ze zrozumieniem rozdział poświęcony bezpieczeństwu.

1. Pobierz aplikację Husqvarna Connect na swoim urządzeniu mobilnym. 2. Zarejestruj się w aplikacji Husqvarna Connect.

3. Wykonaj instrukcje wyświetlane w aplikacji Husqvarna Connect, aby nawiązać połączenie i zarejestrować produkt.

Husqvarna Connect to darmowa aplikacja na urządzenia mobilne. Husqvarna ConnectHusqvarna

Przed użyciem urządzenia

1. Należy dokładnie i ze zrozumieniem zapoznać się z treścią niniejszej instrukcji.

Extended product information. Information about, and help with, product parts and servicing.

2. Należy sprawdzić narzędzia tnące, aby upewnić się, że są one prawidłowo zamontowane i

801 - 004 - 04.12.2019

wyregulowane. Patrz Kontrola osprzętu tnącego na stronie 210.

przypadku kolejnego uruchomienia urządzenia, gdy silnik jest zimny, należy nacisnąć pompkę paliwową 3 razy.

3. Napełnić zbiornik paliwa. Patrz Uzupełnianie paliwa na stronie 209.

3. Należy pozostawać za maszyną.

4. Napełnić zbiornik oleju i wykonać kontrolę poziomu oleju. Patrz Kontrola poziomu oleju na stronie 211.

4. Przytrzymać dźwignię hamulca silnika przy drążku sterującym. (Rys. 29)

5. Należy trzymać rączkę linki rozrusznika prawą dłonią.

Jeśli to możliwe, należy korzystać z niskoemisyjnej benzyny alkilatowej. W przypadku braku dostępności niskoemisyjnej benzyny alkilatowej należy korzystać z dobrej jakości benzyny bezołowiowej lub benzyny ołowiowej o liczbie oktanowej nie niższej niż 90.

6. Powoli pociągnąć za linkę rozrusznika do poczucia oporu.

UWAGA: Nie używać benzyny o liczbie oktanowej niższej niż 90 RON (87 AKI). Niezastosowanie się do tego zalecenia może spowodować uszkodzenie produktu. 1. Powoli otworzyć korek wlewowy w celu wyrównania ciśnienia. 2. Powoli napełniać zbiornik paliwa. W przypadku rozlania paliwa należy je usunąć przy użyciu ścierki i pozwolić na wyschnięcie pozostałego paliwa. 3. Oczyścić korek wlewowy i powierzchnię wokół niego. 4. Do końca dokręcić korek zbiornika paliwa. W przypadku braku dokręcenia korka zbiornika paliwa istnieje ryzyko powstania pożaru. 5. Przed uruchomieniem należy przenieść maszynę co najmniej 3 metry od miejsca, w którym napełniany był zbiornik paliwa.

Regulacja wysokości koszenia 1. Przesunąć dźwignię wysokości koszenia do tyłu w celu zwiększenia wysokości koszenia. 2. Przesunąć dźwignię wysokości koszenia do przodu w celu zmniejszenia wysokości koszenia. (Rys. 28) UWAGA: Nie należy ustawiać zbyt niskiej wysokości koszenia. Ostrza mogą uderzyć w podłoże, jeśli powierzchnia trawnika nie jest równa.

Uruchamianie maszyny

7. Pociągnąć, używając odpowiedniej siły, aby uruchomić silnik. OSTRZEŻENIE: Nie owijaj linki rozrusznika wokół dłoni.

Korzystanie z napędu kół (LC 140S) • • •

Zatrzymywanie urządzenia • •

Aby wyłączyć wyłącznie napęd, należy zwolnić dźwignię napędu. Aby zatrzymać silnik, należy zwolnić dźwignię hamulca silnika.

Uzyskiwanie dobrych rezultatów •

1. Należy upewnić się, że przewód zapłonowy jest połączony ze świecą zapłonową.

Nacisnąć dźwignię napędu w stronę drążka sterującego. (Rys. 30) Przed pociągnięciem maszyny do tyłu należy odłączyć napęd i popchnąć maszynę do przodu o około 10cm. Zwolnić dźwignię napędu, aby odłączyć napęd na przykład w sytuacji zbliżania się do przeszkody.

Używać zawsze dobrze naostrzonych ostrzy. Stępione ostrze daje nierównomierne rezultaty, a ścinana powierzchnia żółknie. Naostrzone ostrze zużywa również mniej energii niż ostrze stępione. Nie należy kosić więcej niż ⅓ długości trawy. Najpierw należy kosić przy użyciu dużej wysokości koszenia. Zbadać rezultaty i obniżyć wysokość koszenia do odpowiedniego poziomu. Jeśli trawa jest bardzo długa, w razie konieczności należy przejechać powoli i ściąć dwukrotnie. Kosić za każdym razem w różnych kierunkach, aby uniknąć powstawania pasów na trawniku.

2. W przypadku pierwszego uruchamiania urządzenia

należy nacisnąć pompkę paliwową 5 razy. W Przegląd Wstęp OSTRZEŻENIE: Przed przeprowadzeniem konserwacji należy przeczytać i zrozumieć rozdział o bezpieczeństwie.

801 - 004 - 04.12.2019

Do wykonywania wszelkich prac serwisowych i naprawczych konieczne jest specjalistyczne przeszkolenie. Gwarantujemy dostępność profesjonalnych napraw i usług serwisowych. Jeśli dany dealer nie jest autoryzowanym punktem serwisowym,

poproś sprzedawcę o informacje na temat najbliższego autoryzowanego punktu serwisowego.

ulegają zmianie, jeśli maszyna nie jest użytkowana codziennie.

W przypadku konserwacji oznaczonych gwiazdką *, patrz instrukcje w Zespoły zabezpieczające na osprzęcie na stronie 206.

Odstępy pomiędzy konserwacjami obliczane są w oparciu o codzienne wykorzystanie produktu. Odstępy te Przegląd

Przeprowadzenie ogólnego przeglądu

X Kontrola poziomu oleju

X Wyczyszczenie maszyny

X Kontrola osprzętu tnącego

X Sprawdzanie osłony cięcia*

X Kontrola dźwigni hamulca silnikowego*

X Kontrola i regulacja napędu (linka sprzęgła)

X Kontrola świecy zapłonowej

X X Wymienić filtr powietrza

X Kontrola układu paliwowego

X Należy upewnić się, że wszystkie nakrętki i śruby maszyny są odpowiednio dokręcone.

Czyszczenie maszyny od zewnątrz • • • •

Wymiana oleju (pierwszy raz po 5 godzinach użytkowania, następnie co 50 godzin)

W celu usunięcia liści, trawy i brudu należy użyć szczotki. Należy upewnić się, że wlot powietrza zlokalizowany nad silnikiem nie jest zablokowany. Nie używać myjek wysokociśnieniowych do czyszczenia urządzenia. Jeśli do czyszczenia maszyny używana jest woda, nie należy polewać nią bezpośrednio silnika.

Czyszczenie powierzchni wewnętrznych osłony osprzętu tnącego. 1. Opróżnić zbiornik paliwa. 2. Położyć maszynę na boku przy tłumiku skierowanym ku dołowi. UWAGA: Jeśli maszyna położona zostanie ze skierowanym do dołu filtrem powietrza, może dojść do uszkodzenia silnika.

3. Należy spłukać powierzchnie wewnętrzne osłony osprzętu tnącego wodą.

Kontrola osprzętu tnącego OSTRZEŻENIE: Aby zapobiec przypadkowemu uruchomieniu, należy odłączyć przewód zapłonowy od świecy zapłonowej. OSTRZEŻENIE: W trakcie konserwacji narzędzi tnących należy korzystać z rękawic ochronnych. Ostrze jest bardzo ostre i może łatwo doprowadzić do skaleczenia. 1. Należy skontrolować, czy osprzęt tnący nie jest uszkodzony bądź pęknięty. Zawsze wymieniać uszkodzony osprzęt tnący. 2. Obejrzeć ostrze i upewnić się, że nie jest uszkodzone lub stępione. Uwaga: Po ostrzeniu ostrze należy wypoziomować. Ostrzenie, wymiana i poziomowanie ostrza winno zostać przeprowadzone przez centrum serwisowe. W przypadku uderzenia w przeszkodę, która zatrzymuje maszynę, należy wymienić uszkodzone ostrze. Pozwolić, aby przedstawiciel serwisowy oszacował, czy ostrze można naostrzyć czy wymienić.

801 - 004 - 04.12.2019

Wymiana ostrza 1. Zablokować ostrze przy użyciu drewnianego bloku. (Rys. 31)

silnikowego na skórę, zmyć go wodą z mydłem.

2. Wymontować śrubę ostrza.

1. Obsługiwać maszynę do momentu opróżnienia zbiornika paliwowego.

2. Odłączyć przewód zapłonowy od świecy zapłonowej.

4. Skontrolować wspornik ostrza oraz śrubę ostrza pod kątem uszkodzeń.

3. Odkręcić korek zbiornika oleju.

5. Skontrolować wał silnika, aby upewnić się, że nie jest zgięty. 6. Podczas mocowania nowego ostrza należy skierować zakrzywione końce ostrza ku osłonie osprzętu tnącego. (Rys. 32) 7. Upewnić się, że ostrze jest wyrównane względem środka wału silnika. 8. Zablokować ostrze przy użyciu drewnianego bloku. Zamocować podkładkę sprężynową i dokręcić śrubę oraz podkładkę momentem dokręcania wynoszącym 45–60 Nm. (Rys. 33) 9. Obracać ostrzem za pomocą ręki i sprawdzić, czy obraca się swobodnie. OSTRZEŻENIE: Nosić solidne rękawice ochronne. Ostrze jest bardzo ostre i może łatwo doprowadzić do skaleczenia.

4. Umieścić pod maszyną pojemnik, do którego zebrany zostanie olej silnikowy. 5. Przechylić maszynę w celu spuszczenia oleju ze zbiornika. 6. Napełnić nowym olejem silnikowym zgodnym z zaleceniami zawartymi w Dane techniczne na stronie 212. 7. Skontrolować poziom oleju. Patrz Kontrola poziomu oleju na stronie 211.

Filtr powietrza Całkowite oczyszczenie filtra po długim okresie użytkowania nie jest możliwe. Należy wymieniać filtr powietrza w równomiernych odstępach czasu. Uwaga: Zawsze wymieniać uszkodzony filtr powietrza.

Czyszczenie filtra gąbkowego

10. Uruchomić maszynę w celu przetestowania ostrza. Jeśli ostrze nie zostało zamontowane prawidłowo, maszyna będzie wibrować lub rezultaty koszenia będą niezadowalające.

1. Zdjąć pokrywę filtra powietrza i wyjąć filtr gąbkowy.

Kontrola poziomu oleju

4. Wycisnąć wodę z filtra gąbkowego i pozostawić do wyschnięcia.

UWAGA: Za niski poziom oleju może doprowadzić do poważnego uszkodzenia silnika. Przed uruchomieniem maszyny należy skontrolować poziom oleju. 1. Postawić maszynę na równym podłożu. 2. Odkręcić korek zbiornika oleju z zamocowanym wskaźnikiem prętowym. 3. Zetrzeć olej z prętowego wskaźnika poziomu oleju. 4. Włożyć prętowy wskaźnik całkowicie do zbiornika, aby sprawdzić rzeczywisty poziom oleju. 5. Wyjąć prętowy wskaźnik poziomu oleju.

2. Wyczyścić filtr gąbkowy wodą z mydłem. 3. Wypłukać filtr gąbkowy w czystej wodzie.

UWAGA: Nie używać sprężonego powietrza. Może ono spowodować uszkodzenie filtra gąbkowego. 5. Nasmarować filtr gąbkowy olejem silnikowym. 6. Przycisnąć do filtra gąbkowego czystą ściereczkę w celu usunięcia nadmiaru oleju. 7. Założyć filtr z powrotem. Upewnić się, że filtr powietrza ściśle przylega do uchwytu filtra powietrza. 8. Założyć ponownie pokrywę filtra powietrza.

Sprawdzanie świecy zapłonowej

6. Sprawdzić poziom oleju na wskaźniku prętowym.

UWAGA: Stosuj wyłącznie świece zapłonowe zalecane przez producenta. Niewłaściwy typ świecy zapłonowej może spowodować uszkodzenie produktu.

7. Jeśli poziom oleju jest zbyt niski, napełnić zbiornik olejem silnikowym i wykonać ponowną kontrolę poziomu oleju.

Wymiana oleju silnikowego OSTRZEŻENIE: Olej silnikowy jest niezwykle gorący bezpośrednio po wyłączeniu silnika. Poczekać na ostygnięcie silnika przed spuszczeniem oleju silnikowego. W przypadku rozlania oleju

801 - 004 - 04.12.2019

Sprawdzić świecę zapłonową, jeśli silnik ma za małą moc, trudno go uruchomić lub nie działa prawidłowo na biegu jałowym. Aby zmniejszyć ryzyko przedostawania się niepożądanych materiałów na elektrody świecy zapłonowej, należy przestrzegać poniższych instrukcji:

a) Dopilnować, by obroty biegu jałowego zostały prawidłowo wyregulowane. b) Dopilnować, aby używana była odpowiednia mieszanka paliwowa. c) Zadbać o czystość filtra powietrza. Jeśli świeca zapłonowa jest zabrudzona, należy ją wyczyścić i upewnić się, że odstęp między elektrodami jest prawidłowy, patrz Dane techniczne na stronie 212. (Rys. 34) W razie potrzeby wymienić świecę zapłonową.

Kontrolowanie instalacji paliwowej • •

Skontrolować korek zbiornika paliwa oraz uszczelkę korka zbiornika paliwa w celu upewnienia się, że nie występują żadne uszkodzenia. Skontrolować przewód paliwowy w celu upewnienia się, że nie przecieka. W przypadku uszkodzenia przewodu paliwowego zlecić jego wymianę przedstawicielowi serwisowemu.

1. W celu regulacji długości linki sprzęgła należy mocować ją w różnych otworach na dźwigni napędu. W celu zwiększenia prędkości napędu skrócić linkę sprzęgła. W celu zmniejszenia prędkości napędu wydłużyć linkę sprzęgła. (Rys. 35) Uwaga: Jeśli napęd jest uruchamiany przy braku pociągnięcia dźwigni napędowej, należy wydłużyć linkę sprzęgła. 2. W celu niewielkiej regulacji prędkości napędu należy obrócić śrubę regulacyjną. W celu zwiększenia prędkości napędu należy obrócić śrubę regulującą przeciwnie do ruchu wskazówek zegara. W celu zmniejszenia prędkości napędu obrócić śrubę regulacyjną w prawo. (Rys. 36) Jeśli napęd wydaje się działać powoli po regulacji, autoryzowany punkt serwisowy powinien wymienić pasek napędowy.

Regulacja linki sprzęgła Jeśli napęd wydaje się działać powoli, konieczne będzie wyregulowanie linki sprzęgła.

Transport, przechowywanie i utylizacja Transport i przechowywanie •

W zakresie przechowywania i transportu maszyny i paliwa należy upewnić się, że nie ma żadnych przecieków ani nie wydostają się z urządzenia żadne opary. Iskry lub otwarty płomień pochodzące, na przykład, z urządzeń elektrycznych lub kotłów, mogą wzniecić pożar. Zawsze należy korzystać z zatwierdzonych pojemników do przechowywania i transportu paliwa. Opróżnić zbiornik paliwa przed odłożeniem maszyny na dłuższy okres. Utylizacja paliwa w odpowiednim miejscu Podczas transportu, w celu zapobieżenia uszkodzeniom i wypadkom, maszynę należy bezpiecznie zamocować. Maszynę należy przechowywać w zamkniętym obszarze w celu uniemożliwienia dzieciom lub

nieupoważnionym osobom uzyskania do niej dostępu. Produkt przechowywać w suchym obszarze nie narażonym na przymrozki.

Przestrzegać lokalnych wymogów dotyczących recyklingu oraz obowiązujących przepisów. Zutylizować wszelkie środki chemiczne, takie jak olej silnikowy i paliwo, w centrum serwisowym lub w odpowiednim miejscu utylizacji. Gdy produkt nie jest już użytkowany, należy go odesłać Husqvarna do dealera lub zutylizować w centrum utylizacji.

Dane techniczne Dane techniczne LC 140

LC 140S Briggs & Stratton

Silnik Marka Pojemność,

LC 140S Prędkość, obr./min

Nominalna moc wyjściowa silnika (kW)73

Champion XC92YC Champion XC92YC Odstęp między elektrodami świecy, w mm

Pojemność zbiornika paliwa, litry

Pojemność zbiornika oleju, w litrach

Zmierzony poziom mocy akustycznej, w dB(A)

Poziom głośności, gwarantowana moc akustyczna [LWA dB(A)]

Szerokość koszenia, mm

Pojemność zbiornika na trawę, l

Układ zasilania/smarowania

Waga Z pustymi zbiornikami, kg Poziom hałasu

Poziomy głośności 75 Poziom ciśnienia akustycznego przy uchu operatora, dB(A) Poziomy wibracji 76 Uchwyt, m/s2 Koszenie

Przejedź Prędkość, km/h

Moc silnika podana jest jako średnia, wyjściowa moc znamionowa (przy podanych obrotach) dla typowego modelu produkowanego silnika zmierzonego wg normy SAE J1349/ISO1585. Silniki produkowane masowo mogą odbiegać od tej wartości. Aktualna moc wyjściowa zainstalowanego w produkcie końcowym silnika zależeć będzie od prędkości obrotowej, warunków otoczenia oraz innych wartości. Emisję hałasu do otoczenia zmierzono jako moc akustyczną (LWA), zgodnie z dyrektywą WE 2000/14/WE. Odnotowane dane dla ciśnienia akustycznego mają typowe rozproszenie statystyczne (odchylenie standardowe) w wysokości 1,2 dB (A). Odnotowane dane dla poziomu wibracji mają typowe rozproszenie statystyczne (odchylenie standardowe) w wysokości 0,2 m/s2.

801 - 004 - 04.12.2019

Deklaracja zgodności WE Deklaracja zgodności WE Husqvarna AB, SE-561 82 Huskvarna, Szwecja, tel.: +46-36-146500, oświadcza, że kosiarki Husqvarna LC 140 i LC 140S, począwszy od urządzeń z numerami seryjnymi 14xxxxxxx, są zgodne z przepisami zawartymi w DYREKTYWIE RADY: • • •

dyrektywie maszynowej 2006/42/WE z 17 maja 2006 r. dyrektywie dotyczącej kompatybilności elektromagnetycznej 2014/30/UE z 26 lutego 2014 r. dyrektywie dotyczącej emisji hałasu do otoczenia 2000/14/WE z 8 maja 2000 r.

Informacje dotyczące emisji hałasu zamieszczono w rozdziale „Dane techniczne”. Zostały zastosowane następujące normy: ISO 5395, ISO 11094, EN 55012 Jeśli nie podano inaczej, wymienione powyżej normy to najnowsze opublikowane wersje. Jednostka notyfikowana: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala wydała raporty dotyczące zgodności z aneksem VI DYREKTYWY RADY 2000/14/WE dotyczącej emisji hałasu do środowiska z dnia 8 maja 2000 r. Certyfikat opatrzony jest numerem: 01/901/226 Huskvarna, 2019-12-15

Claes Losdal, menedżer ds. rozwoju/produkty ogrodowe (autoryzowany przedstawiciel Husqvarna AB oraz osoba odpowiedzialna za dokumentację techniczną)
