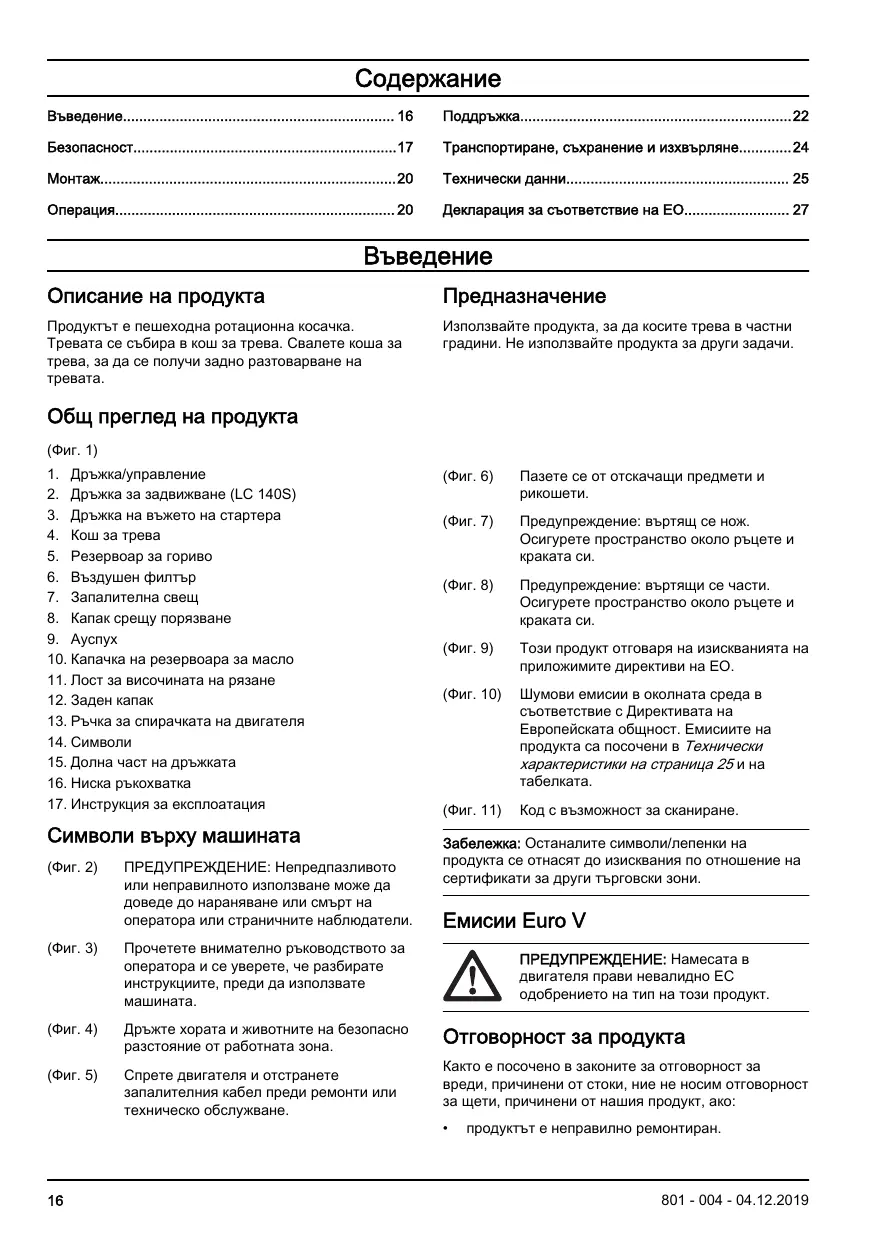

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ LC 347VI HUSQVARNA

Транспортиране, съхранение и изхвърляне24

Декларация за съответствие на ЕО 27

Въведение Описание на продукта

Продуктът е пешеходна ротационна косачка. Тревата се събира в кош за трева. Свалете коша за трева, за да се получи задно разтоварване на тревата.

Използвайте продукта, за да косите трева в частни градини. Не използвайте продукта за други задачи.

Общ преглед на продукта (Фиг. 1) 1. Дръжка/управление 2. Дръжка за задвижване (LC 140S) 3. Дръжка на въжето на стартера 4. Кош за трева 5. Резервоар за гориво 6. Въздушен филтър 7. Запалителна свещ 8. Капак срещу порязване 9. Ауспух 10. Капачка на резервоара за масло 11. Лост за височината на рязане 12. Заден капак 13. Ръчка за спирачката на двигателя 14. Символи 15. Долна част на дръжката 16. Ниска ръкохватка 17. Инструкция за експлоатация

Символи върху машината (Фиг. 2)

ПРЕДУПРЕЖДЕНИЕ: Непредпазливото или неправилното използване може да доведе до нараняване или смърт на оператора или страничните наблюдатели.

Прочетете внимателно ръководството за оператора и се уверете, че разбирате инструкциите, преди да използвате машината.

Дръжте хората и животните на безопасно разстояние от работната зона.

Спрете двигателя и отстранете запалителния кабел преди ремонти или техническо обслужване.

Пазете се от отскачащи предмети и рикошети.

Предупреждение: въртящ се нож. Осигурете пространство около ръцете и краката си.

Предупреждение: въртящи се части. Осигурете пространство около ръцете и краката си.

Този продукт отговаря на изискванията на приложимите директиви на EO.

Шумови емисии в околната среда в съответствие с Директивата на Европейската общност. Емисиите на продукта са посочени в Технически характеристики на страница 25 и на табелката.

Код с възможност за сканиране.

Забележка: Останалите символи/лепенки на продукта се отнасят до изисквания по отношение на сертификати за други търговски зони.

Емисии Euro V ПРЕДУПРЕЖДЕНИЕ: Намесата в двигателя прави невалидно ЕС одобрението на тип на този продукт.

Отговорност за продукта Както е посочено в законите за отговорност за вреди, причинени от стоки, ние не носим отговорност за щети, причинени от нашия продукт, ако: •

продуктът е неправилно ремонтиран.

801 - 004 - 04.12.2019

продуктът е ремонтиран с части, които не са от производителя или не са одобрени от производителя. продуктът има принадлежност, която не е от производителя или не е одобрена от производителя.

продуктът не е ремонтиран в одобрен сервизен център или от одобрен орган.

Безопасност Дефиниции за безопасност Предупреждения, знаци за внимание и бележки се използват за указване на особено важни части на инструкцията. ПРЕДУПРЕЖДЕНИЕ: Използва се, ако има опасност от нараняване или смърт за оператора или за околните, ако не се спазват инструкциите в ръководството. ВНИМАНИЕ: Използва се, ако има опасност от повреждане на машината, други материали или съседната зона, ако не се спазват инструкциите в ръководството. Забележка: Използва се за предоставяне на повече информация, която е необходима в дадена ситуация.

Общи инструкции за безопасност ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината. •

Този продукт е опасен, ако се използва неправилно или ако не сте внимателни. Неспазването на инструкциите за безопасност може да доведе до нараняване или смърт. Тази машина създава електромагнитно поле по време на работа. При някои условия това поле може да интерферира с активни или пасивни медицински имплантанти. За да намалите риска от тежко или смъртоносно нараняване, ние препоръчваме лицата с медицински импланти да говорят с лекаря си и производителя на медицинския имплант, преди да започнат да работят с тази машина. Винаги бъдете внимателни и подхождайте разумно. Ако не сте сигурни как да работите с продукта при специална ситуация, спрете и се обърнете към Вашия дилър на Husqvarna,преди да продължите. Имайте предвид, че операторът носи отговорност за нещастни случаи, включващи други хора или тяхното имущество. Поддържайте продукта чист. Уверете се, че разчитате ясно знаците и стикерите.

Не позволявайте на когото и да е да работи с продукта, докато не се уверите, че е прочел и разбрал съдържанието на инструкцията за експлоатация. Не позволявайте на деца да работят с продукта. Дръжте децата далеч от работната зона. През цялото време трябва да присъства отговорен възрастен. Не позволявайте на лица, които не са запознати с инструкциите, да работят с продукта. Винаги наблюдавайте лица с намален физически или умствен капацитет, които използват продукта. През цялото време трябва да присъства отговорен възрастен. Не използвайте продукта, ако сте уморени, болни или под въздействието на алкохол, наркотици или лекарства. Това състояние оказва отрицателно въздействие върху Вашето зрение, бдителност, координация и преценка. Не използвайте продукта, ако е неизправен. Не променяйте този продукт или не го използвайте, ако има вероятност той да е бил променен от друг.

Безопасност на работната област ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината. • •

Отстранете препятствия като клони, пръчки и камъни от работната зона, преди да използвате продукта. Обектите, които се удрят в режещото оборудване, могат да бъдат изхвърлени и да причинят нараняване на лицата и щети на предметите. Дръжте страничните наблюдатели и животните на безопасно разстояние от продукта. Никога не използвайте продукта в лошо време – например при мъгла, дъжд, силни ветрове, много силен студ и риск от мълнии. Използването на продукта в лошо време или върху влажни или мокри терени е изморително. Лошото време може да създаде опасни условия, като например хлъзгави повърхности. Внимавайте за лица, предмети и ситуации, които могат да са причина за намаляване на безопасната работа на продукта.

Внимавайте за препятствия като корени, камъни, клони, ями и канавки. Дългата трева може да крие препятствия. Косенето на трева на склон може да бъде опасно. Не работете с продукта, когато наклонът на повърхността е повече от 15°. Използвайте продукта напречно на склона. Не се движете нагоре и надолу. Внимавайте, когато преминавате покрай закриват ъгли и предмети, които скриват зрителното Ви поле.

Безопасност при работа ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината. • • • •

Използвайте този продукт само за косене на морави. Не се допуска използването му за други цели. Използвайте лични предпазни средства. Вижте Лични предпазни средства на страница 18. Уверете се, че знаете как бързо да спрете двигателя при аварийна ситуация. Никога не стартирайте двигателя в затворено пространство или близо до запалими материали. Отработените газове от двигателя са горещи и могат да съдържат искри, които да предизвикат пожар. Не работете с продукта, докато ножът и всички капаци не се монтират правилно. Неправилно монтираният нож може да се разхлаби и да причини телесна повреда. Уверете се, че ножът няма да се удря в обекти, като например камъни и корени. Това може да доведе до повреда на ножа и до огъване на двусекционния вал на двигателя. Огънатата ос предизвиква силни вибрации и има много голяма опасност ножът да се разхлаби. Ако ножът се удари в някакъв обект или се получат вибрации, спрете веднага продукта. Изключете запалителния кабел от запалителната свещ. Проверете продукта за повреди. Ремонтирайте повредите или потърсете оторизиран сервиз за това. Никога не прикрепяйте ръчката на спирачката на двигателя за постоянно върху дръжката, когато двигателят е стартиран. Поставете продукта върху стабилна, равна повърхност и го стартирайте. Уверете се, че ножът не се допира в земята или в други предмети. Винаги стойте зад продукта, когато го използвате. Всички колела трябва да бъдат на земята и да държите дръжката с 2 ръце, когато работите с продукта. Дръжте ръцете и краката си далеч от въртящите се остриета.

Не накланяйте продукта при стартиран двигател. Бъдете внимателни, когато дърпате продукта назад. Никога не повдигайте продукта при стартиран двигател. Ако се налага да вдигнете продукта, първо спрете двигателя и изключете запалителния кабел от запалителната свещ. Не се движете назад при работа с продукта. Спрете двигателя, когато преминавате през области без трева, например пътеки от чакъл, камък или асфалт. Не тичайте с продукта, когато двигателят работи. Винаги ходете, когато работите с продукта. Спрете двигателя, преди да промените височината на рязане. Никога не регулирайте при стартиран двигател. Никога не оставяйте продукта без надзор, когато двигателят работи. Спрете двигателя и се уверете, че режещото оборудване не се върти.

Инструкции за безопасност за работа Лични предпазни средства ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината. •

Личните предпазни средства не изключват изцяло риска от нараняване, но намаляват степента на нараняването при злополука. Нека вашият дилър Ви помогне да изберете подходящото оборудване. Използвайте антифони, ако нивото на шума е повисоко от 85 dB. Носете ботуши или обувки, устойчиви на хлъзгане. Не носете отворени обувки и не ходете боси. Използвайте дълги панталони от здрав плат. Когато е необходимо, носете защитни ръкавици, например, когато закрепвате, проверявате или почиствате режещото оборудване.

Приспособления за безопасност на машината ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината. • •

Не използвайте машина с неизправни приспособления за безопасност. Проверявайте редовно приспособленията за безопасност. Ако приспособленията за безопасност са дефектни, говорете с Вашия сервиз Husqvarna.

801 - 004 - 04.12.2019

За проверка на капака срещу порязване Капакът срещу порязване намалява вибрациите в продукта и опасността от нараняване, причинени от острието. •

Проверете капака срещу порязване, за да се уверите, че няма повреди, като например пукнатини.

Ръчка за спирачката на двигателя Ръчката за спирачката на двигателя спира двигателя. Когато ръчката за спирачката на двигателя бъде пусната, двигателят спира. За да проверите дали спирачката на двигателя работи, стартирайте двигателя и след това отпуснете дръжката на спирачката на двигателя. Ако двигателят не спре след 3 секунди, позволете на одобрен Husqvarna сервиз да регулира спирачката на двигателя.

(Фиг. 12) Ауспух Ауспухът е предназначен за максимално намаляване на нивата на шума и за отвеждане на отработените газове настрани от потребителя. Не използвайте машината, ако ауспухът липсва или е дефектен. Дефектен ауспух увеличава нивото на шума и риска от злополука. ПРЕДУПРЕЖДЕНИЕ: Ауспухът се нагрява много по време и след работа и също при обороти на празен ход. Бъдете внимателни близо до запалими материали и/или газове, за да предотвратите възникването на пожар.

Инструкции за безопасност при техническо обслужване ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината. •

Безопасност при работа с гориво ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате машината. •

Не включвайте продукта, ако върху него има гориво или моторно масло. Отстранете нежеланото гориво/масло и оставете продукта да изсъхне. Ако разлеете гориво по дрехите си, сменете ги незабавно. Внимавайте да не попадне гориво върху тялото Ви, това може да доведе до телесни увреждания. Ако гориво попадне върху тялото Ви, използвайте сапун и вода, за да го отстраните. Не стартирайте продукта, ако от двигателя има теч. Проверявайте редовно двигателя за течове. Внимавайте с горивото. Горивото е запалимо, изпаренията са взривоопасни и могат да причинят телесни увреждания или смърт.

801 - 004 - 04.12.2019

Не вдишвайте горивните изпарения, това може да доведе до телесни увреждания. Уверете се, че има достатъчен въздушен поток. Не пушете близо до горивото или двигателя. Не поставяйте топли предмети близо до горивото или двигателя. Не добавяйте гориво, когато двигателят работи. Уверете се, че двигателят е изстинал преди зареждане с гориво. Преди зареждане с гориво отворете бавно капачката на резервоара за гориво и освободете внимателно налягането. Не добавяйте гориво към двигателя на закрито. Недостатъчният въздушен поток може да доведе до нараняване или смърт поради задушаване или въглероден окис. Затегнете капачката на резервоара за гориво докрай. Ако капачката на резервоара за гориво не е затегната, има риск от злополука. Преди да включите двигателя, преместете продукта най-малко на 3 m/10 ft от мястото, където сте заредили резервоара. Не зареждайте резервоара за гориво догоре. Топлината причинява увеличаване на обема на горивото. Оставяйте място в горната част на резервоара за гориво.

Отработените газове от двигателя съдържат въглероден окис – много опасен, отровен газ без миризма. Не стартирайте двигателя на закрито или в затворени пространства. Преди техническо обслужване на продукта спрете двигателя и изключете запалителния кабел от запалителната свещ. Носете защитни ръкавици, когато ще изпълнявате дейности, свързани с техническото обслужване на режещото оборудване. Ножът е много остър и можете лесно да се порежете. Аксесоари и промени на продукта, които не са одобрени от производителя, могат да доведат до сериозно нараняване или смърт. Не правете промени по продукта. Винаги използвайте само аксесоари, които са одобрени от производителя. Ако техническото обслужване не се изпълнява правилно и редовно, рискът от нараняване и повреда на продукта се увеличава. Изпълнявайте техническото обслужване само както е посочено в това ръководство на собственика. Всички останали сервизни дейности трябва да се извършват от одобрен Husqvarna сервиз.

Заменете повредени, износени или счупени части.

Монтаж За да монтирате ръкохватката 1. Поставете щифтовете в долната част на дръжката в отворите, както е показано на илюстрацията. Подравнете отворите за винтовете и прикрепете винтовете, шайбите и фиксаторите. Затегнете напълно фиксаторите. (Фиг. 13) 2. Подравнете отворите в ръкохватката с отворите в долната част на дръжката и прикрепете винтовете, шайбите и фиксаторите. От дясната страна поставете и ухото за стартерното въже. Затегнете напълно фиксаторите. (Фиг. 14) 3. Използвайте приложените в комплекта държачи за кабели, за да прикрепите кабелите към дръжката. (Фиг. 15)

2. Разхлабете фиксаторите в горната част на ръкохватката и я сгънете надолу. (Фиг. 19) 3. Разхлабете долните копчета. 4. Преместете фиксаторите към долния край на каналите от лявата и дясната страна на продукта. (Фиг. 20) 5. Сгънете ръкохватката напред. (Фиг. 21)

Задаване на продукта в положение за работа 1. Повдигнете управлението, докато долната дръжка се фиксира в положение за работа. (Фиг. 22) 2. Преместете фиксаторите по посока на дръжката, докато спрат и се чуе щракване.

Забележка: Уверете се, че напрежението в кабелите не е твърде високо.

3. Затегнете напълно фиксаторите. (Фиг. 23)

За регулиране на височината на ръкохватката

5. Затегнете напълно фиксаторите. (Фиг. 24)

4. Повдигнете горната част на управлението.

За сглобяване на коша за трева

1. Разхлабете долните копчета. (Фиг. 16)

1. Поставете горната част на коша за трева върху долната му част. (Фиг. 25)

2. Демонтирайте копчето, шайбата и винта. 3. Ръкохватката може да бъде зададена на 2 различни височини. Регулирайте ръкохватката до подходяща височина с фиксиращия винт в един от двата отвора. (Фиг. 17)

2. Прикрепете рамката на коша за трева с фиксаторите. (Фиг. 26) 3. Вдигнете задния капак.

4. Поставете винта и копчето.

4. Прикрепете куките върху коша за трева към горния край на шасито. (Фиг. 27)

5. Плъзнете копчетата нагоре към ръкохватката, докато спрат и се чуе щракване. Затегнете копчетата правилно. (Фиг. 18)

5. Поставете долната част на коша за трева в канала за разтоварване на тревата.

За задаване на продукта в положение за транспортиране 1. Извадете коша за трева.

Операция Въведение ПРЕДУПРЕЖДЕНИЕ: Преди работа с продукта трябва да прочетете и разберете главата за безопасност.

Husqvarna Connect Husqvarna Connect е безплатно приложение за Вашето мобилно устройство. Приложението Husqvarna Connect осигурява разширени функции за Вашия продукт на Husqvarna:

Разширена продуктова информация. Информация и помощ за частите на продукта и сервизното обслужване.

За да започнете да използвате Husqvarna Connect 1. Изтеглете приложението Husqvarna Connect на Вашето мобилно устройство. 2. Регистрирайте се в приложението Husqvarna Connect.

801 - 004 - 04.12.2019

могат да се ударят в земята, ако повърхността на моравата не е равна.

3. Изпълнете стъпките с инструкции в приложението Husqvarna Connect, за да свържете и регистрирате продукта.

Преди да започнете работа с продукта 1. Прочетете внимателно ръководството за оператора и се уверете, че разбирате инструкциите. 2. Проверете режещото оборудване, за да се уверите, че то е правилно монтирано и регулирано. Вижте За проверка на режещото оборудване на страница 23. 3. Напълнете резервоара за гориво. Вижте За наливане на гориво на страница 21. 4. Напълнете резервоара за масло и проверете нивото на маслото. Вижте За проверка на нивото на маслото на страница 23.

За наливане на гориво Ако има наличен, използвайте нискоемисионен/ алкалитен бензин. Ако няма наличен нискоемисионен/алкалитен бензин, използвайте висококачествен безоловен бензин или оловен бензин с октаново число не по-малко от 90. ВНИМАНИЕ: Не използвайте бензин с октаново число по-малко от 90 RON (87 AKI). Това може да повреди продукта.

За стартиране на продукта 1. Уверете се, че запалителният кабел е свързан към запалителната свещ. 2. При първото стартиране на машината натиснете подкачващата помпа 5 пъти. При следващото стартиране, когато двигателят е студен, натиснете подкачващата помпа 3 пъти. 3. Останете зад продукта. 4. Задръжте ръчката на спирачката на двигателя до управлението. (Фиг. 29) 5. Дръжте дръжката на стартерното въже с дясната си ръка. 6. Бавно издърпайте стартерното въже, докато почувствате някакво съпротивление. 7. Издърпайте силно шнура, докато двигателят запали. ПРЕДУПРЕЖДЕНИЕ: Не навивайте въжето за стартиране около ръката си.

За да използвате задвижването на колелата, (LC 140S) •

1. Отворете бавно капачката на резервоара за гориво, за да освободите налягането.

2. Заредете бавно резервоара от туба с гориво. Ако разлеете гориво, попийте го с кърпа и оставете горивото, което остане да изсъхне.

3. Почистете областта около капачката на резервоара за гориво. 4. Затегнете капачката на резервоара за гориво докрай. Ако капачката на резервоара за гориво не е затегната, има риск от злополука. 5. Преди да включите двигателя, преместете продукта най-малко на 3 m (10 ft) от мястото, където сте заредили резервоара.

За регулиране на височината на рязане

Спиране на продукта • •

ВНИМАНИЕ: Не настройвайте твърде ниска височина на рязане. Ножовете •

801 - 004 - 04.12.2019

За да спрете само задвижването, освободете дръжката за задвижване. За да спрете двигателя, освободете ръчката за спирачката на двигателя.

За получаване на добър резултат

1. Преместете назад лоста за височина на рязане, за да увеличите височината на рязане. 2. Преместете напред лоста за височина на рязане, за да намалите височината на рязане. (Фиг. 28)

Дръпнете дръжката за задвижване по посока на ръкохватката. (Фиг. 30) Преди да дръпнете продукта назад, изключете задвижването и бутнете продукта напред приблизително 10cm. Освободете дръжката за задвижване, за да изключите задвижването, например, когато приближите препятствие.

Винаги използвайте остър нож. Косенето със затъпен нож е неравномерно и окосената повърхност пожълтява. При работа с остър нож също така се използва по-малко енергия отколкото при работа със затъпен нож. Не отрязвайте повече от ⅓ от дължината на тревата. Първо, косете със зададена висока височина на рязане. Вижте какъв е резултатът и намалете височината на рязане до подходящо ниво. Ако тревата е много висока, карайте бавно и – ако е необходимо – окосете два пъти. Режете всеки път в различни посоки, за да избегнете образуването на линии в моравата.

Поддръжка Въведение ПРЕДУПРЕЖДЕНИЕ: Преди да извършите техническо обслужване, трябва да прочетете и разберете раздела за безопасност. За всички работи по поддръжката и поправката на продукта е необходимо специално обучение. Осигуряваме предлагане на професионални ремонти и обслужване. Ако Вашият дилър не предлага сервизно обслужване, говорете с него, за да Ви даде информация за най-близкия сервиз.

График за техническо обслужване Интервалите за техническо обслужване са изчислени в зависимост от ежедневната употреба на продукта. Интервалите се променят, ако продуктът не се използва ежедневно. За техническо обслужване, маркирано със *, вижте инструкциите в Приспособления за безопасност на машината на страница 18.

Проверка на нивото на маслото

Почистване на продукта

Преглед на режещото оборудване

Проверка на капака на режещите части*

Проверка на ръчката за спирачката на двигателя*

Проверка и регулиране на задвижването (кабела на съединителя)

Проверка на запалителната свещ

Смяна на маслото (първи път след 5 ч. работа, след това на всеки 50 ч. работа)

Смяна на въздушния филтър

Проверка на горивната система

За извършване на обща проверка •

Уверете се, че всички гайки и винтове на продукта са затегнати правилно.

За почистване на вътрешната повърхност на капака на режещите части

За външно почистване на машината

1. Изпразнете резервоара за гориво.

За отстраняване на листа, трева и прах използвайте четка. Уверете се, че смукателният въздухопровод в горната част на двигателя не е блокиран. Не мийте продукта с устройство за миене под високо налягане. Ако използвате вода за почистване на продукта, не насочвайте струята вода директно върху двигателя.

ВНИМАНИЕ: Ако продуктът се постави с въздушния филтър надолу, двигателят може да се повреди. 3. Промийте вътрешната повърхност на капака на режещите части с вода.

801 - 004 - 04.12.2019

За проверка на режещото оборудване ПРЕДУПРЕЖДЕНИЕ: За предотвратяване на случайно стартиране извадете запалителния кабел от запалителната свещ. ПРЕДУПРЕЖДЕНИЕ: Носете защитни ръкавици, когато ще изпълнявате дейности, свързани с техническото обслужване на режещото оборудване. Ножът е много остър и можете лесно да се порежете. 1. Проверете режещото оборудване за повреди или пукнатини. Винаги заменяйте повреденото режещо оборудване. 2. Погледнете ножа, за да разберете дали не е повреден или затъпен. Забележка: Необходимо е да балансирате ножа след заточване. Ножът се заточва, сменя и балансира от сервизен център. Ако ударите препятствие и вследствие на това продуктът спре, сменете повредения нож. Оставете специалистите в сервиза да преценят дали ножът ще трябва да се заточи, или да се смени.

За сменяне на ножовете 1. Застопорете ножа с дървен блок. (Фиг. 31) 2. Свалете придържащия болт на ножовете. 3. Свалете ножа. 4. Проверете носача на ножа и придържащия болт на ножовете, за да видите дали има повреди. 5. Проверете дали двусекционният вал на двигателя не е огънат. 6. Когато поставяте новия нож, насочете извитите краища на ножа по посока към капака на режещите части. (Фиг. 32) 7. Уверете се, че ножът е подравнен с центъра на двусекционния вал на двигателя. 8. Застопорете ножа с дървен блок. Поставете пружинната шайба и затегнете болта и шайбата с въртящ момент 45–60 Nm. (Фиг. 33) 9. Раздвижете ножа на ръка и се уверете, че той се върти свободно. ПРЕДУПРЕЖДЕНИЕ: Използвайте ръкавици с висока здравина. Ножът е много остър и можете лесно да се порежете. 10. Стартирайте продукта, за да тествате ножа. Ако ножът не е поставен правилно, продуктът

801 - 004 - 04.12.2019

вибрира или резултатът от косенето е незадоволителен.

За проверка на нивото на маслото ВНИМАНИЕ: Твърде ниското ниво на маслото може да доведе до повреда на двигателя. Проверете нивото на маслото, преди да стартирате продукта. 1. Позиционирайте машината на равна повърхност. 2. Отстранете капачката на резервоара с прикрепена мерителна пръчка. 3. Почистете маслото от мерителната пръчка. 4. Потопете мерителната пръчка докрай в резервоара за масло, за да получите точна информация за нивото на маслото. 5. Извадете мерителната пръчка. 6. Вижте колко е нивото на маслото на мерителната пръчка. 7. Ако нивото на маслото е ниско, долейте моторно масло и отново проверете нивото му.

За смяна на моторното масло ПРЕДУПРЕЖДЕНИЕ: Моторното масло е много горещо непосредствено след спирането на двигателя. Оставете двигателя да изстине, преди да източите маслото. Ако разлеете моторно масло върху кожата си, почистете със сапун и вода. 1. Работете с продукта, докато резервоара за гориво се изпразни. 2. Извадете запалителния кабел от запалителната свещ. 3. Свалете капачката на резервоара за масло. 4. Поставете съд под продукта, в който да се събере моторното масло. 5. Наклонете продукта, за да изтече моторното масло от резервоара за масло. 6. Заредете с ново моторно масло от препоръчания тип в Технически характеристики на страница 25. 7. Проверете нивото на моторното масло. Вижте За проверка на нивото на маслото на страница 23.

Въздушен филтър Въздушен филтър, който е използван дълго време, не може да се изчисти напълно. Подменяйте въздушния филтър редовно. Забележка: Винаги заменяйте повреден въздушен филтър.

За почистване на филтъра от пореста пластмаса 1. Свалете капака на въздушния филтър и махнете филтъра от пореста пластмаса.

2. Почистете филтъра от пореста пластмаса със сапун и вода. 3. Измийте филтъра от пореста пластмаса в чиста вода. 4. Изстискайте водата от филтъра от пореста пластмаса и го оставете да изсъхне. ВНИМАНИЕ: Не използвайте въздух под налягане. Това може да причини повреда на филтъра от пореста пластмаса. 5. Смажете филтъра от пореста пластмаса с моторно масло. 6. Притиснете чиста кърпа върху филтъра от пореста пластмаса, за да отстраните нежеланото масло. 7. Поставете въздушния филтър обратно на мястото му. Уверете се, че въздушният филтър напълно прилепва към държача на въздушния филтър. 8. Поставете капака на въздушния филтър обратно на мястото му.

За проверка на запалителната свещ ВНИМАНИЕ: Използвайте винаги запалителните свещи от препоръчания вид. Използването на запалителна свещ от неправилен тип може да повреди продукта. • •

Проверете запалителната свещ, ако двигателят е с понижена мощност, стартира трудно или работи неправомерно при обороти на празен ход. За да намалите опасността от попадане на нежелани материали върху електродите на запалителната свещ, следвайте тези инструкции: a) Проверете дали оборотите на празния ход са правилно регулирани.

b) Уверете се, че горивната смес е правилна. c) Уверете се, че въздушният филтър е чист. Ако запалителната свещ е замърсена, почистете я и проверете дали разстоянието между електродите е правилно, направете справка с Технически характеристики на страница 25. (Фиг. 34) Сменете запалителната свещ, ако е необходимо.

За проверка на горивната система • •

Проверете капачката на резервоара за гориво и уплътнението на капачката на резервоара за гориво, за да се уверите, че не са повредени. Проверете маркуча за горивото, за да се уверите, че не тече. Ако маркучът за горивото е повреден, той трябва да се смени от сервиз.

За регулиране на кабела на съединителя Ако Ви се струва, че задвижването е бавно, необходимо е да регулирате кабела на съединителя. 1. Поставяйте жилото на съединителя в различни отвори на дръжката за задвижване, за да регулирате дължината му. Намалете дължината на жилото на съединителя, за да увеличите скоростта на задвижването. Увеличете дължината на жилото на съединителя, за да намалите скоростта на задвижването. (Фиг. 35) Забележка: Ако задвижването е задействано, когато не дърпате дръжката за задвижване, необходимо е да удължите кабела на съединителя. 2. За леко коригиране на скоростта на задвижване въртете винта на регулатора. За да увеличите скоростта на задвижването, завъртете винта за регулиране обратно на часовниковата стрелка. За да намалите скоростта на задвижването, завъртете регулиращия винт по посока на часовниковата стрелка. (Фиг. 36) Ако Ви се струва, че задвижването е бавно и след настройката, задвижващият ремък трябва да се смени в одобрен сервиз.

Транспортиране, съхранение и изхвърляне Транспорт и съхранение •

При съхранението и транспортирането на продукта и горивото се уверете, че няма течове или изпарения. Искри или открит огън, например от електрически уреди или котли може да възникне пожар. Винаги използвайте одобрени контейнери за съхранение и транспортиране на гориво. Изпразнете резервоара за гориво, преди да приберете продукта за съхранение за дълъг

период от време. Изхвърлете горивото на подходящо за целта място Прикрепете продукта по безопасен начин по време на транспортирането, за да се предотвратят повреди и злополуки. Съхранявайте продукта под ключ, за да предотвратите достъпа до него на деца или лица, които не са упълномощени да го използват. Съхранявайте продукта на сухо и незамръзващо място.

Съблюдавайте местните изисквания за рециклиране и приложимите разпоредби. Изхвърлете всички химикали, като например двигателно масло или гориво, в сервизен център или на подходящо за целта място.

Когато продуктът вече не се използва, изпратете го на Husqvarna дилър или го изхвърлете на място за рециклиране.

Технически данни Технически характеристики LC 140

Ниво на звуковата мощност, измерена dB(A)

Ниво на звуковата мощност, гарантирана [LWA dB(A)]

Скорост, об./мин Номинална изходна мощност на двигателя,

Номиналната мощност на двигателя е средната нетна изходяща мощност (при указаните об/мин) на типичен произведен двигател за модела двигател, измерен спрямо SAE стандарта J1349/ISO1585. Двигателите масово производство може да се отклоняват от тази стойност. Действителната изходяща мощност за двигателя, монтиран на крайния продукт, ще зависи от работните обороти, условията на околната среда и други стойности. Шумови емисии в околната среда, измерени като звукова мощност (LWA) в съответствие с директива на ЕО 2000/14/ЕО. Отчетените данни за нивото на звуковото налягане имат типична статистическа дисперсия (стандартно отклонение) от 1,2 dB (A).

Височина на рязане, mm

Капацитет на коша за трева, литър

Задвижване Скорост, km/h

Отчетените данни за равнището на вибрации имат типична статистическа дисперсия (стандартно отклонение) от 0,2 m/s2.

801 - 004 - 04.12.2019

Декларация за съответствие на ЕО Декларация за съответствие на ЕО Husqvarna AB, SE-561 82 Хускварна, Швеция, тел.: +46-36-146500, декларира, че косачките Husqvarna, LC 140 и LC 140S със серийни номера от 14xxxxxxx и последващи са в съответствие с изискванията на ДИРЕКТИВАТА НА СЪВЕТА: • • •

от 17 май 2006 г., "свързани с машини" 2006/42/ЕО. от 26 февруари 2014 г., "свързани с електромагнитната съвместимост" 2014/30/ЕС. от 8 май 2000 г., "свързани с шумовите емисии в околната среда" 2000/14/ЕО.

За информация относно шумовите емисии направете справка с "Технически характеристики". Приложени са следните стандарти: ISO 5395, ISO 11094, EN 55012 Ако не е указано друго, посочените по-горе стандарти са последните публикувани версии. Нотифициран орган: 0404, SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala издава отчети относно оценката на съответствието с приложение VI на ДИРЕКТИВАТА НА СЪВЕТА от 8 май 2000 г. "относно шумови емисии в околната среда" 2000/14/EО. Сертификатът е с номер: 01/901/226 Huskvarna, 2019-12-15

Claes Losdal, Мениджър "Разработки и Развитие"/"Градински продукти" (Упълномощен представител за Husqvarna AB и отговорно лице за техническата документация)

801 - 004 - 04.12.2019
