NÁVOD NA OBSLUHU CFT-90BEPOCA FAGOR

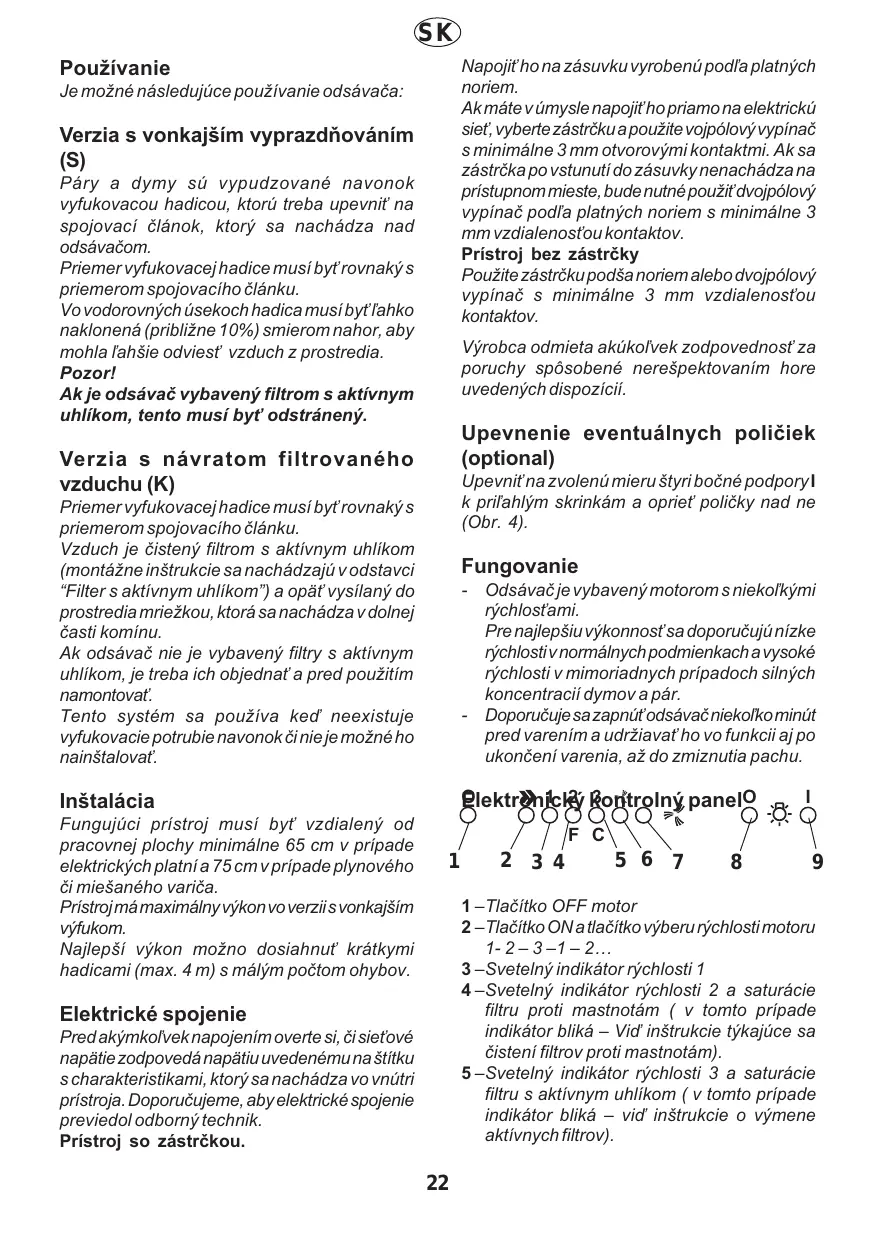

Napoji ho na zásuvku vyrobenú pod¾a platných noriem. Ak máte v úmysle napoji ho priamo na elektrickú sie, vyberte zástrèku a použite vojpólový vypínaè s minimálne 3 mm otvorovými kontaktmi. Ak sa zástrèka po vstunutí do zásuvky nenachádza na prístupnom mieste, bude nutné použi dvojpólový vypínaè pod¾a platných noriem s minimálne 3 mm vzdialenosou kontaktov. Prístroj bez zástrèky Použite zástrèku podša noriem alebo dvojpólový vypínaè s minimálne 3 mm vzdialenosou kontaktov. Používanie Je možné následujúce používanie odsávaèa: Verzia s vonkajším vyprazdòováním (S) Páry a dymy sú vypudzované navonok vyfukovacou hadicou, ktorú treba upevni na spojovací èlánok, ktorý sa nachádza nad odsávaèom. Priemer vyfukovacej hadice musí by rovnaký s priemerom spojovacího èlánku. Vo vodorovných úsekoch hadica musí by ¾ahko naklonená (približne 10%) smierom nahor, aby mohla ¾ahšie odvies vzduch z prostredia. Pozor! Ak je odsávaè vybavený filtrom s aktívnym uhlíkom, tento musí by odstránený. Výrobca odmieta akúko¾vek zodpovednos za poruchy spôsobené nerešpektovaním hore uvedených dispozícií. Upevnenie eventuálnych polièiek (optional) Verzia s návratom filtrovaného vzduchu (K) Upevni na zvolenú mieru štyri boèné podpory I k pri¾ahlým skrinkám a oprie polièky nad ne (Obr. 4). Priemer vyfukovacej hadice musí by rovnaký s priemerom spojovacího èlánku. Vzduch je èistený filtrom s aktívnym uhlíkom (montážne inštrukcie sa nachádzajú v odstavci “Filter s aktívnym uhlíkom”) a opä vysílaný do prostredia mriežkou, ktorá sa nachádza v dolnej èasti komínu. Ak odsávaè nie je vybavený filtry s aktívnym uhlíkom, je treba ich objedna a pred použitím namontova. Tento systém sa používa keï neexistuje vyfukovacie potrubie navonok èi nie je možné ho nainštalova. Fungovanie - Odsávaè je vybavený motorom s nieko¾kými rýchlosami. Pre najlepšiu výkonnos sa doporuèujú nízke rýchlosti v normálnych podmienkach a vysoké rýchlosti v mimoriadnych prípadoch silných koncentracií dymov a pár. - Doporuèuje sa zapnú odsávaè nieko¾ko minút pred varením a udržiava ho vo funkcii aj po ukonèení varenia, až do zmiznutia pachu.

1 2 kontrolný Elektronický panelO Inštalácia Fungujúci prístroj musí by vzdialený od pracovnej plochy minimálne 65 cm v prípade elektrických platní a 75 cm v prípade plynového èi miešaného varièa. Prístroj má maximálny výkon vo verzii s vonkajším výfukom. Najlepší výkon možno dosiahnu krátkymi hadicami (max. 4 m) s málým poètom ohybov.

1 –Tlaèítko OFF motor 2 –Tlaèítko ON a tlaèítko výberu rýchlosti motoru

3 –Svetelný indikátor rýchlosti 1 4 –Svetelný indikátor rýchlosti 2 a saturácie filtru proti mastnotám ( v tomto prípade indikátor bliká – Viï inštrukcie týkajúce sa èistení filtrov proti mastnotám). 5 –Svetelný indikátor rýchlosti 3 a saturácie filtru s aktívnym uhlíkom ( v tomto prípade indikátor bliká – viï inštrukcie o výmene aktívnych filtrov). Elektrické spojenie Pred akýmko¾vek napojením overte si, èi sieové napätie zodpovedá napätiu uvedenému na štítku s charakteristikami, ktorý sa nachádza vo vnútri prístroja. Doporuèujeme, aby elektrické spojenie previedol odborný technik. Prístroj so zástrèkou.

Pozor! Signálny systém saturácie filtru s aktívnym uhlíkom je odpojený. V prípade inštalácie aktívneho uhlíkového filtru, zapnite signálny systém saturácie filtru s aktívnym uhlíkom a súèasne stláète na 3 sekundy tlaèítka 2 a 7; poèiatkom procedúry bude blika iba svetelný signál 4, po 3 sekundách bude blika aj singál 5 a vyznaèí, že kontrolný systém saturácie filtru s aktívnym uhlíkom funguje. K jeho vypnutí stláète opä dve tlaèítka: po 3 sekundách svetelný signál 5 prestane blika, systém je vypnutý. 6 –Svete¾ný signál vysokej rýchlosti 7 –Tlaèítko zapojení vysokej rýchlosti. Doporuèujeme púoužíva túto rýchlos v prípade mimoriadne si¾nej koncentrácie dymov a pár (napr. pri príprave rýb a vysmážaniu). Po zapnutí vysoká rýchlos bude fungova približne 5 minút, pak sa odsávaè vráti k predom vybranej rýchlosti (od 1 do 3) èi sa zastaví, ak predtým nebola vybraná žiadna rýchlos. K vypnutiu vysokej rýchlosti do 5 minút tláète tlaèítko 1 èi 2. 8 – Tlaèítko vypnutí svetla 9 – Tlaèítko zapnutí svetla

Údržba Odpoji prístroj od elektrickej sieti pred zahájením akejko¾vek operácie údržby. Filter proti mastnotám (2 èi 3 kusy) Jeho funkciou je zadržiava mastnoty, ktoré sú vo vzduchu. Má neobmedzenú trvanlivos a môže by umytý vodou èi vlažným rozpúšadlom alebo v myèke riadu (65 st.). Mytím v myèke riadu filter proti mastnotám sa môže odfarbi, ale jeho filtrovacie schopnosti sa absolutne nemenia. Filter proti mastnotám musí by umytý 1 raz mesiaène v prípade normálneho použitia odsávaèa a vždy keï bliká svetelný signál 4 (str. 22). Blikanie svetelného signálu 4 upozoròuje operátora, že treba umy filter proti mastnotám. K tomu dochádza približne po 40 hodinovom použití odsávaèa. Po umytí filtru proti mastnotám stláète tlaèítko 1 (str. 22) na 3 sekindy až uslyšíte zvukový signál (bip): svetelný signál 4 singalizujúci saturáciu kovového filtru proti mastnotám prestane blika. K odstránení filtru proti mastnotám tláète jeho držadlá dozadu a potom vyjmite filter smerom dolu (Obr. 1). Dávajte si pozor, abyste nepoškodili filter proti mastnotám pri èistení a osúšte ho dobre pred opätným vsunutím. Po oèistení filtru proti mastnotám vsuòte ho tak, že postupujete opáènym spôsobom. V prípade nenormálneho fungovania, pred zavolaním servisnej slúžby, odpojte na minimálne 5 sek. prístroj od elektrickej siete, vyberte zo zástrèky a opä zapnite. V prípade anomálneho fungovania obráte sa na servisnú slúžbu. Pozor

Pokia¾ sa týka technických a bezpeènostných opatrení k vyprazdòovaní dymov, treba prísne rešpektova predpisy príslušnych miestnych orgánov. Výrobca odmita akúko¾vek zodpovednos za eventuálne škody èi požiary spôsobené nerešpektovaním uvedených dispozícií. Odsávaný vzduch nesmie by nasmerovaný do potrubia, použitého pre vyprazdòovanie dymov z prístrojov fungujúcich na inú než elektrickú energiu. Treba vždy pripravi vhodnú ventiláciu miestnosti v prípade ak sú súèasne použité odsávaè a prístroje poháòané inou energiou než elektrickou. Je prísne zakázané pripravova jedlá nad otvoreným ohòom a pod odsávaèom. Použitie otvoreného ohòa škodí filtrom a môže vies k požiarom, preto sa mu treba absolútne vyhnú. Vysmážanie musí by prevádzané pod kontrolou a zaisti, aby sa horký o¾aj nevznietil. Filter s aktívnym uhlíkom (2 kusy) Rozpúša pachy z pripravených jedál. Filter s aktívnym uhlíkom nemôže v žiadnom prípade by umytý èi obnovený. Filter s aktívnym uhlíkom musí by vymenený každé 4 mesiace v prípade normálneho užitia odsávaèa a vždy keï bliká signál 5 (str. 22). Blikanie tohto signálu upozoròuje operátora, že filter s aktívnym uhlíkom musí by vymenený. K tomu dochádza po 160 hodinách práce

odsávaèa. Po výmene filtru s aktívnym uhlíkom stláète tlaèítko 1 (str. 22) na približne 3 sekundy, až systém vydá akustický signál (bip). Svetelný signál 5 signalizujúci saturáciu filtru na aktívny uhlík prestane blika. Montហa výmena filtru s aktívnym uhlíkom: a) Odpoji prístroj z elektrickej siete. b) Odstrani filtry proti mastnotám (Obr. 1). c) Ak filtry nie sú namontované, inštalova vždy jeden po strane, aby kryli obe ochranné mriežky rotoru motoru, potom otoèi ústrednú rúèku vo smere proti hodinovým ruèièkám (Obr. 2). d) Ak filtry s aktívnym uhlíkom sú už namontované (dva filtry kryjú ochranné mriežky rotoru motoru) a musia by vymenené, toèi ústrednou rúèkou vo smeru proti hodinovým ruèièkám, až sa filtry uvolnia. e) Namontova opä filtry proti mastnotám. Èistenie K vonkajšemu a vnútornemu èistení použivajte látku navlhèenú denaturovaným lihom èi neutrálnym tekutým prostriedkom. Nepoužívajte prostriedky obsahúce brusné látky. K oèistení èastí z satinovaného inoxu doporuèujeme používa látku v o smere satinatury. Previes vonkajší oèistu odsávaèa minimálne každých 10 dòov. Pozor Nerešpektovanie noriem èistenia prístroja a výmeny a èistenia filtrov by mohlo spôsobi požiar. Doporuèujeme postupova pod¾a inštrukcií. Výmena žiaroviek a) Odpoji prístroj z elektrickej siete. b) odkrutkova kryt žiarovky (Obr. 3). c) vymeni poškodzenú žiarovku rovnakou halogénnou žiarovkou max. 20 Watt. d) Nasadi opä kryt žiarovky. e) Ak osvetlenie nefunguje, pred zavolaním servisnej slúžby si overte èi žiarovky sú dobre nasadené.
