BEDIENUNGSANLEITUNG CFT-90BEPOCA FAGOR

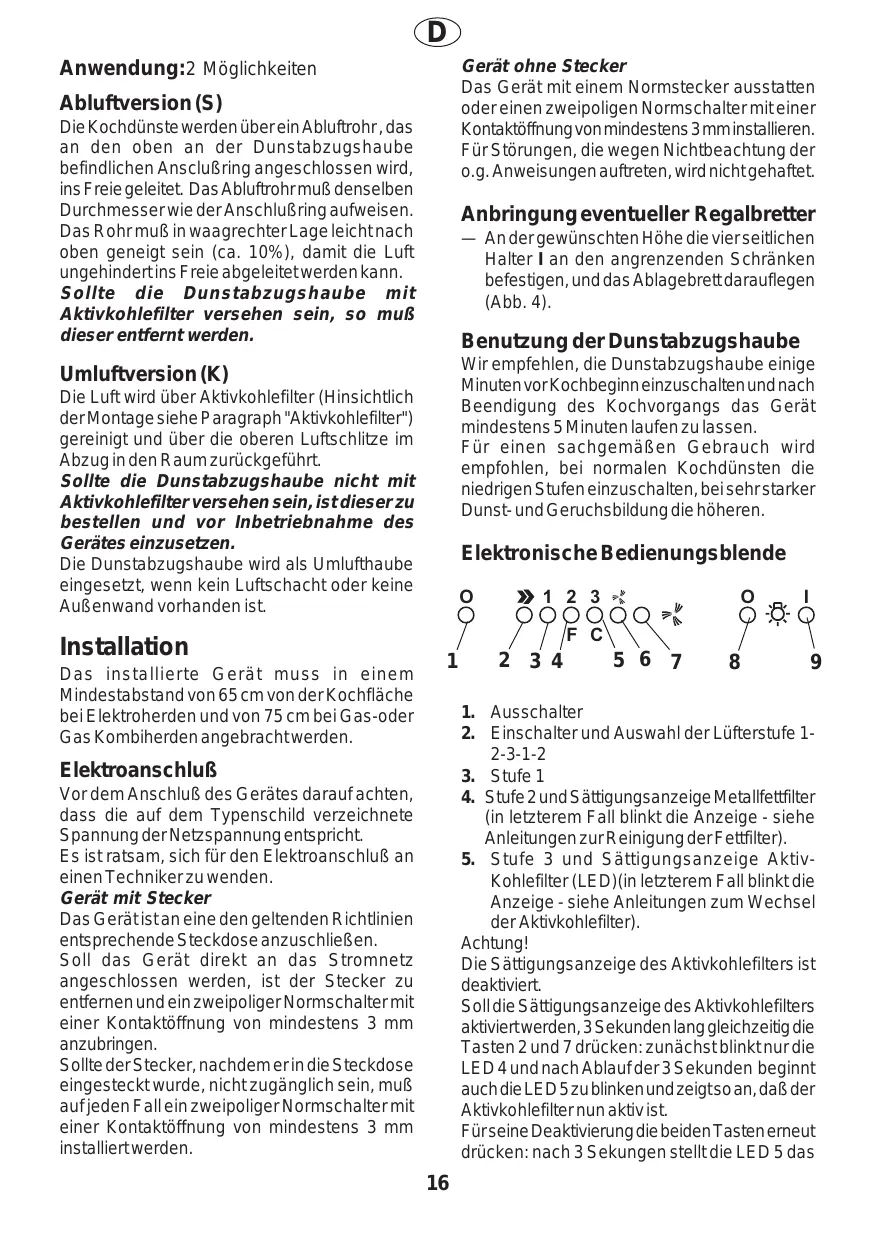

Gerät ohne Stecker Das Gerät mit einem Normstecker ausstatten oder einen zweipoligen Normschalter mit einer Kontaktöffnung von mindestens 3 mm installieren. Für Störungen, die wegen Nichtbeachtung der o.g. Anweisungen auftreten, wird nicht gehaftet. Anwendung:2 Möglichkeiten Abluftversion (S) Die Kochdünste werden über ein Abluftrohr , das an den oben an der Dunstabzugshaube befindlichen Ansclußring angeschlossen wird, ins Freie geleitet. Das Abluftrohr muß denselben Durchmesser wie der Anschlußring aufweisen. Das Rohr muß in waagrechter Lage leicht nach oben geneigt sein (ca. 10%), damit die Luft ungehindert ins Freie abgeleitet werden kann. Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muß dieser entfernt werden. Anbringung eventueller Regalbretter — An der gewünschten Höhe die vier seitlichen Halter I an den angrenzenden Schränken befestigen, und das Ablagebrett darauflegen (Abb. 4). Benutzung der Dunstabzugshaube Wir empfehlen, die Dunstabzugshaube einige Minuten vor Kochbeginn einzuschalten und nach Beendigung des Kochvorgangs das Gerät mindestens 5 Minuten laufen zu lassen. Für einen sachgemäßen Gebrauch wird empfohlen, bei normalen Kochdünsten die niedrigen Stufen einzuschalten, bei sehr starker Dunst- und Geruchsbildung die höheren. Umluftversion (K) Die Luft wird über Aktivkohlefilter (Hinsichtlich der Montage siehe Paragraph "Aktivkohlefilter") gereinigt und über die oberen Luftschlitze im Abzug in den Raum zurückgeführt. Sollte die Dunstabzugshaube nicht mit Aktivkohlefilter versehen sein, ist dieser zu bestellen und vor Inbetriebnahme des Gerätes einzusetzen. Die Dunstabzugshaube wird als Umlufthaube eingesetzt, wenn kein Luftschacht oder keine Außenwand vorhanden ist. Installation Das installierte Gerät muss in einem Mindestabstand von 65 cm von der Kochfläche bei Elektroherden und von 75 cm bei Gas-oder Gas Kombiherden angebracht werden. Elektronische Bedienungsblende

2. Einschalter und Auswahl der Lüfterstufe 12-3-1-2

4. Stufe 2 und Sättigungsanzeige Metallfettfilter

(in letzterem Fall blinkt die Anzeige - siehe Anleitungen zur Reinigung der Fettfilter).

5. Stufe 3 und Sättigungsanzeige AktivKohlefilter (LED)(in letzterem Fall blinkt die

Anzeige - siehe Anleitungen zum Wechsel der Aktivkohlefilter). Achtung! Die Sättigungsanzeige des Aktivkohlefilters ist deaktiviert. Soll die Sättigungsanzeige des Aktivkohlefilters aktiviert werden, 3 Sekunden lang gleichzeitig die Tasten 2 und 7 drücken: zunächst blinkt nur die LED 4 und nach Ablauf der 3 Sekunden beginnt auch die LED 5 zu blinken und zeigt so an, daß der Aktivkohlefilter nun aktiv ist. Für seine Deaktivierung die beiden Tasten erneut drücken: nach 3 Sekungen stellt die LED 5 das Elektroanschluß Vor dem Anschluß des Gerätes darauf achten, dass die auf dem Typenschild verzeichnete Spannung der Netzspannung entspricht. Es ist ratsam, sich für den Elektroanschluß an einen Techniker zu wenden. Gerät mit Stecker Das Gerät ist an eine den geltenden Richtlinien entsprechende Steckdose anzuschließen. Soll das Gerät direkt an das Stromnetz angeschlossen werden, ist der Stecker zu entfernen und ein zweipoliger Normschalter mit einer Kontaktöffnung von mindestens 3 mm anzubringen. Sollte der Stecker, nachdem er in die Steckdose eingesteckt wurde, nicht zugänglich sein, muß auf jeden Fall ein zweipoliger Normschalter mit einer Kontaktöffnung von mindestens 3 mm installiert werden.

Blinken ein und die Vorrichtung ist deaktiviert.

6. Intensivstufe - LED-Anzeige

7. Einschalter Intensivstufe

Die Intensivstufe wird für 5 Minuten in Betrieb genommen. Danach geht die Dunsthaube zu der vorher eingestellten Stufe zurück bzw. geht aus, wenn keine Stufe eingestellt ist. Um die Intensivstufe vor den 5 Minuten zu beenden, drücken Sie den Knopf 1 oder 2.

8. Ausschalter Beleuchtung

9. Ausschalter Beleuchtung

Die Dunstabzugshaube oder die Bedienungselemente funktionieren nicht: Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Wartung Das Gerät ist vor jeder Wartungsarbeit vom Stromnetz abzuschalten. Metallfettfilter (2- oder 3teilig) Er hat eine unbegrenzte Lebensdauer und muß in lauwarmer Spülmittellauge oder, wenn möglich, im Geschirrspüler (65°C) gereinigt werden. Ihn erst wieder einsetzen, bevor er vollkommen trocken ist. Der Metall-Fettfilter kann bei der Reinigung in der Geschirrspülmaschine abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt. Der Metallfettfilter muß mindestens einmal im Monat oder immer dann, wenn die FettfilterSättigungsanzeige (LED 4 - Siehe Seite 16) blinkt, gereinigt werden. Sie signalisiert Ihnen, daß der Metallfettilter gereinigt werden muß. Bei normalem Gebrauch muß der Metallfettilter alle 40 Betriebsstunden gereinigt werden. Nach erfolgter Reinigung des Metallfettilters drücken Sie die Taste 1 für mindestens 3 Sekunden ein, bis der Signalton ertönt: die LED 4 schaltet sich ab. Achtung — Wenn die Dunstabzugshaube gleichzeitig mit Geräten, die nicht mit elektrischer Energie betrieben werden, in Betrieb ist, darf der Unterdruck des Raumes 4 pa (4 x 10-5 bar) nicht überschreiten. — Die Abluft darf nicht in einen Schacht geleitet werden, der für Abgase von Geräten, die nicht mit elektrischer Energie betrieben werden, benutzt wird. — Bei gleichzeitigem Betrieb einer Dunstabzugshaube und anderen, nicht mit elektrischer Energie betriebenen Geräten, muß stets für eine ausreichende Belüftung der Küche gesorgt werden. — Das Flambieren von Speisen unter der Dunstabzugshaube ist strengstens untersagt. Offene Flammen schaden den Filtern und können einen Brand auslösen; sie sind demnach absolut zu vermeiden. Fritieren ist nur unter ständiger Aufsicht erlaubt, um ein Entzünden des überhitzten Öls zu vermeiden. — Hinsichtlich der zur Ableitung der Abluft zu befolgenden Sicherheitsmaßnahmen halten Sie sich bitte strengstens an die örtlichen Sicherheitsbestimmungen. — Jegliche Verantwortung für durch Nichteinhaltung der o.g. Anweisungen verursachte Schäden oder Brände am Gerät wird abgelehnt. Zum Ausbau der Metallfettfilter, schieben sie diesen zuerst zur Rückseite des Gerätes und ziehen ihn dann nach unten sohtäg heraus (Abb. 1). Achten Sie darauf, den Metallfilter hierbei nicht zu beschädigen. Nach der Reinigung des Metallfilters, diesen in umgekehrter Reihenfolge wieder einsetzen. Aktivkohlefilter (2 teilig) Er dient zur Auflösung der Küchendünste während des Kochens. Der Aktivkohlefilter ist weder wasch-, noch regenerierbar. Der Aktivkohlefilter muß mindestens alle 4 Monate und auf jeden Fall immer dann, wenn die Aktivkohlefilter-Sättigungsanzeige (LED 5 - Siehe Seite 16) blinkt, ausgewechselt werden. Sie signalisiert Ihnen, wenn der Aktivkohlefilter ausgewechselt werden muß. Bei normalem Gebrauch muß der Aktivkohlefilter alle 160 Betriebsstunden ausgewechselt werden. Nach erfolgtem Aktivkohlefilterwechsel drücken Sie die Taste 1 für mindestens 3 Sekunden ein,

bis der Signalton ertönt: die LED 5 schaltet sich ab. Montage und Auswechseln des Aktivkohlefilters: a) Das Gerät vom Stromnetz abschalten. b) Die Metallfettfilter abnehemn (Abb. 1). c) Sollten keine Filter montiert sein, legen Sie zur Abdeckung der beiden Schutzgitter des Motorgebläses einen Filter pro Seite auf; drehen Sie anschließend den mittleren Griff der Filter im Uhrzeigersinn (Abb. 2). d) Sollten die Aktivkohlefilter bereits montiert sein (zwei zur Abdeckung der Schtzgitter des Motorgebläses montierte Filter), sich jedoch ein Auswechseln als erforderlich erweisen, dann drehen Sie den mittleren Griff gegen den Uhrzeigersinn, bis die Filter entsperrt sind. e) Die Metallfettfilter wieder anbringen. Reinigung Für die äußere Reinigung der Haube einen mit denaturiertem Alkohol oder neutralem Flüssigreiniger Getränken Lappen verwenden. Der Gebrauch von scheuernden Produkten ist zu vermeiden. Zur Reinigung der Teile aus satiniertem Edelstahl sollte der Lappen der Richtung der Satinierung entsprechend gehalten werden. Die Außenseite der Haube muß zumindest alle 10 Tage gereinigt werden. Wichtiger Hinweise: Die Dunstabzugshaube darf nicht mit einem Dampfreiniger gereinigt werden! Zur Beachtung Die Nichtbeachtung der Reinigungs- vorschriften des Geräts sowie der Regeln für die Auswechslung und Reinigung des Filters kann zur Brandgefahr führen. Wir empfehlen daher diese Anweisungen zu beachten. Lampenwechsel a) Das Gerät vom Stromnetz abschalten. b) Den Lampenschutz abdrehen (Abb. 3). c) Die defekte Lampe mit einer max. 20 Watt Halogenlampe desselben Typs ersetzen. d) Den Lampenschutz wieder andrehen. e) Sollte die Beleuchtung nicht funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingedreht sind, ehe man sich an den Kundendienst wendet.
