РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LRP S5 318-50 ZEISS

ZEISS LRP S5 User Guide

318-50 | 525-56

Указания по применению / сервисный центр и гарантия

Изделия марки ZEISS отличаются великолепной оптикой, точностью обработки данных и длительным сроком службы. Соблюдайте приведенные ниже указания по оптимальному применению оптического прицела, и он станет вашим надежным спутником на долгие годы.

ПРЕДУПРЕЖДЕНИЕ

Обратите внимание на прилагаемые указания по технике безопасности и юридическую информацию, которые также можно найти по адресу: www.zeiss.com/cop/safety.

Содержание

Комплект поставки 400

Технические характеристики 401

Названия элементов 402

Регулировка увеличения 404

Регулировка резкости прицельной сетки 405

Настройка диоптрий 405

Подсветка прицельной сетки 406

Замена батареи 308

Настройка параллакса 309

Установка и базовая настройка 410

Центрирование прицельной сетки 412

Пристрелка оптического прицела 414

Маховик вертикальной поправки 416
Настройка баллистической остановки вертикальной поправки	417
Маховик горизонтальной поправки с блокировкой (ELWT)	420

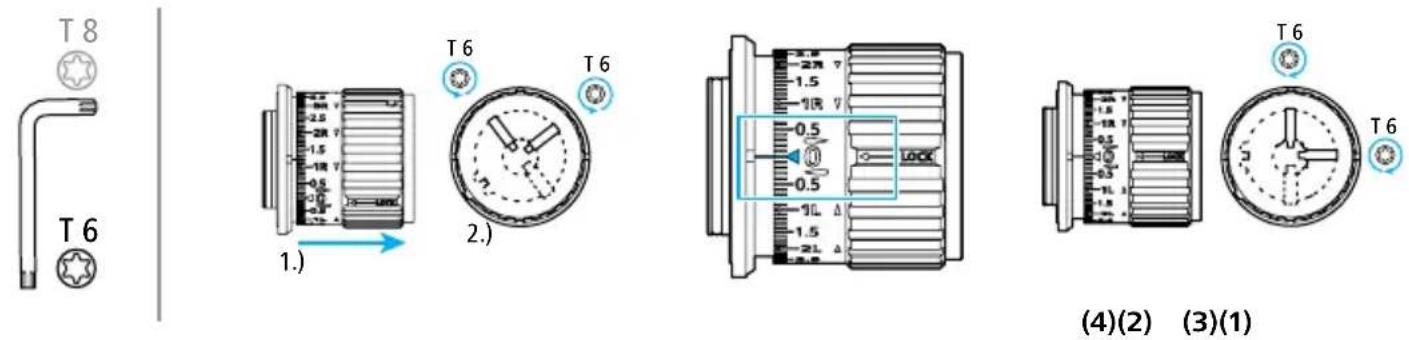

Настройка нуля маховика горизонтальной поправки (ELWT)	421

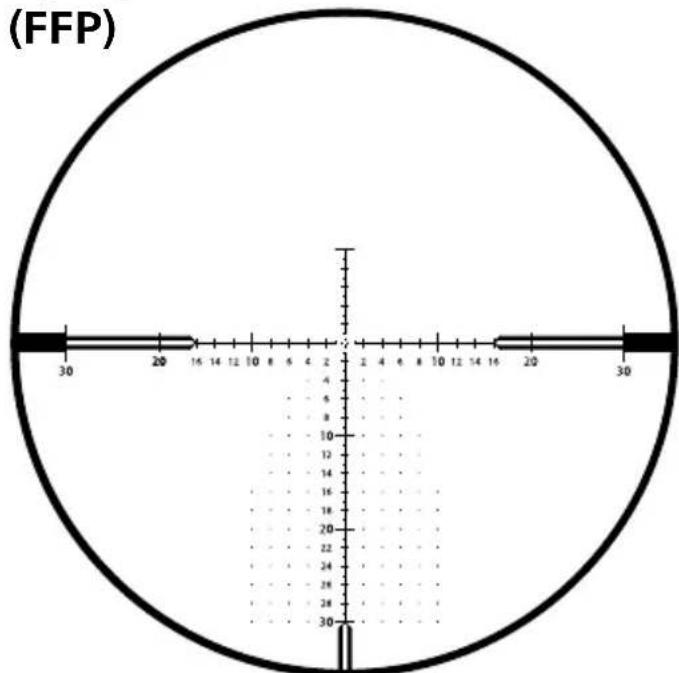

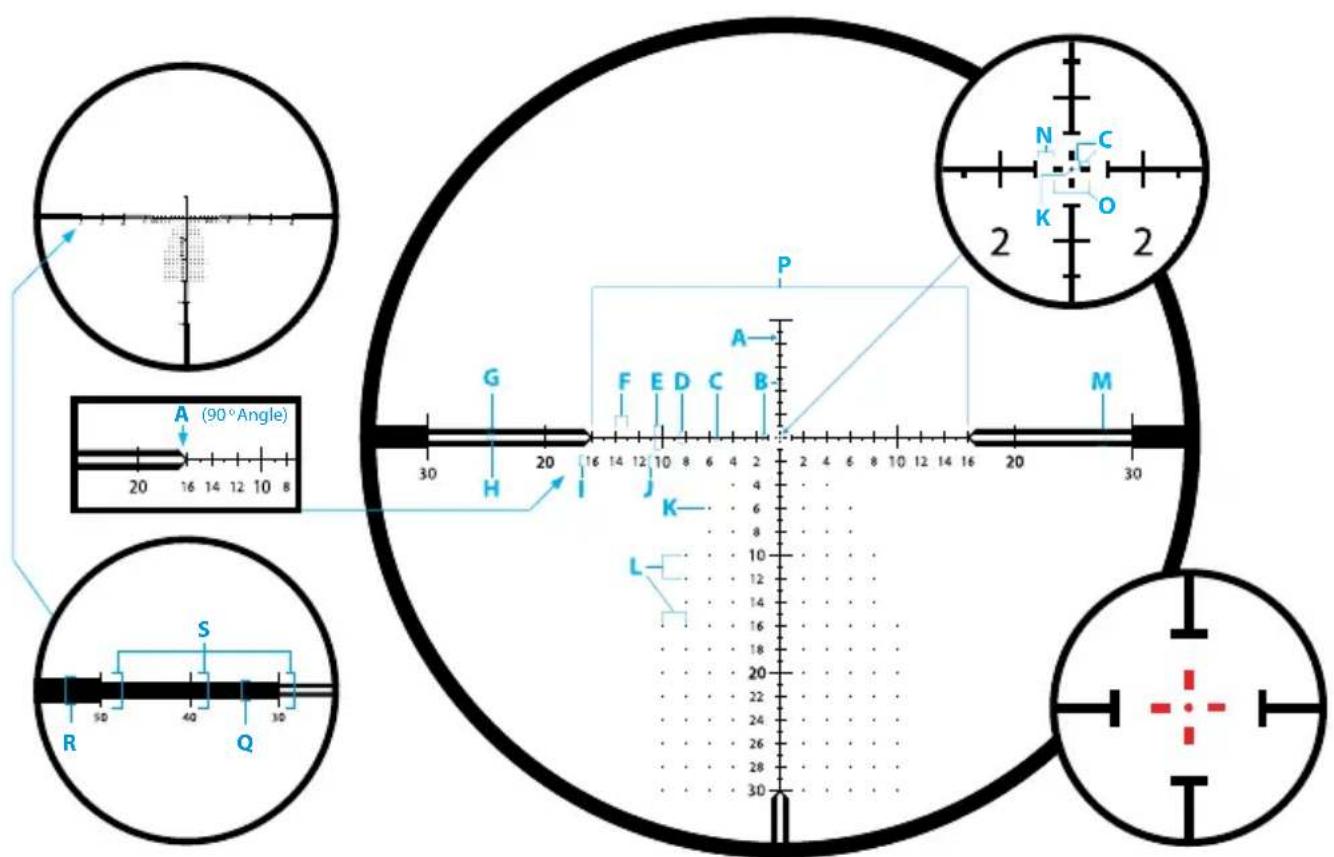

Прицельная сетка ZF-MRi (FFP) 424

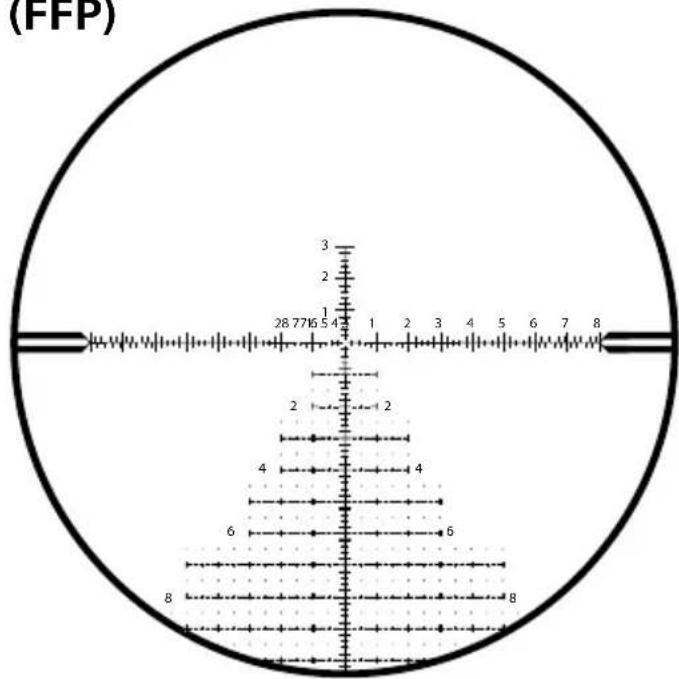

Прицельная сетка ZF-MOAi (FFP)	426
Принадлежности	428
Уход и обслуживание	430
Сервисный центр и гарантия	432

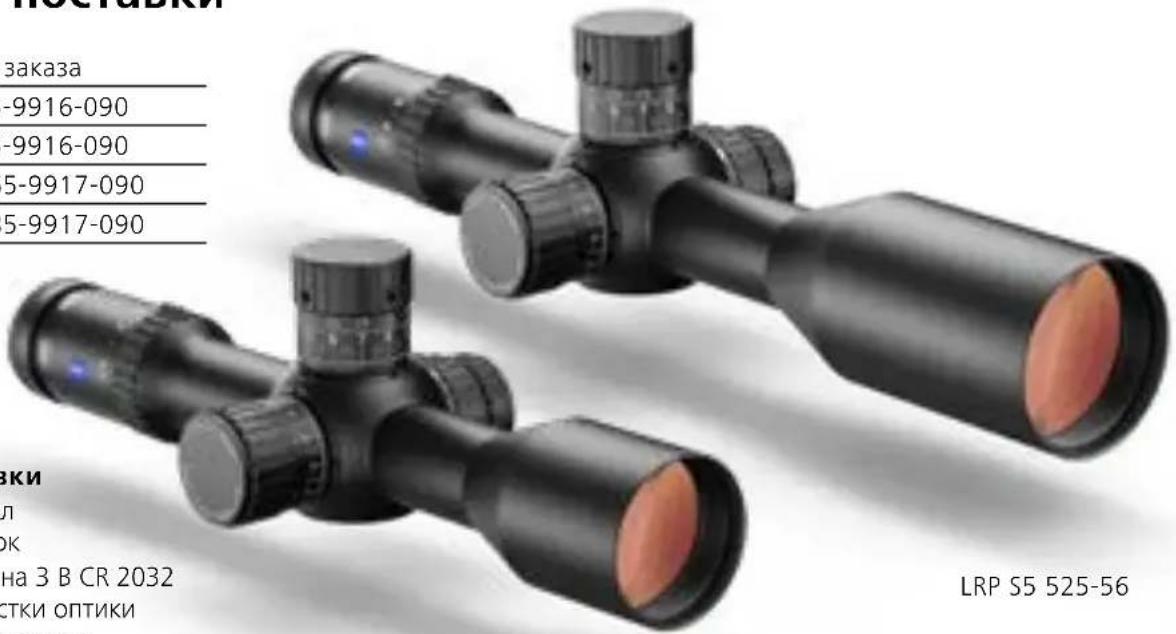

Комплект поставки

LRP S5 Номер для заказа

318-50 MRI 522275-9916-090

525-56 MRi 522295-9916-090

318-50 MOA 522265-9917-090

525-56 MOA 522285-9917-090

поставки заказа -9916-090 -9916-090 5-9917-090 5-9917-090 ВКИ Л ОК на 3 В CR 2032 стки оптики LRP S5 525-56

Комплект поставки

• Оптический прицел
• Защитный колпачок
• Литиевая батарея на 3 В CR 2032
• Салфетка для очистки оптики
• Указания по применению
  -Указания по безопасности
• Двойной ключ Torx* (Т 6 и Т 8)
  * Torx — это зарегистрированный товарный знак Acument Intellectual Properties, LLC.

LRP S5 318-50

LRP S5 525-56

Технические характеристики		EISS LRP S5 525-56
Кратность увеличения 3,6–18× 5–25×
Фокальная плоскость прицельной сетки Первая фокальная плоскость (FFP, First Focal Plane)
Эффективный диаметр объектива 50 мм 56 мм
Диаметр выходного зрачка 9,3–2,8 мм 9,2–2,4 мм
Сумеречное число 13,4–30,0 16,7–37,4
Поле зрения		10,0–2,0 м/100 м /30–6 футов /100 ярдов	7,5–1,5 м/100 м /22,5–4,5 фута /100 ярдов
Объективный угол обзора		5,7–1,1°	4,3–0,8°
Диапазон настройки диоптрий		+2 / -3 дптр
Удаление выходного зрачка		90 мм / 3,5 дюйма
Диапазон настройки параллакса		25–∞ м / 27–∞ ярдов
Диапазон вертикальной поправки(E = Elevation) + горизонтальной(W = Windage)	МРАД	E: 40,7 + W: 24
	Угловые минуты(MOA)	E: 140 + W: 60
Шаг щелчка	МРАД	0,1
	Угловые минуты(MOA)	0,25
Диаметр центральной трубы		34 мм
Диаметр окулярной трубки		46 мм 46 мм
Диаметр трубки объектива		56 мм 62 мм
Резьба фильтра объектива		M54×0,75 мм	M60×0,75 мм
Просветляющее покрытие		LotuTec®, T*
Заполнение азотом		да
Водонепроницаемость		400 мбар (4 м / 13 футов)
Рабочая температура		-25/+55 °C / -13/+133 °F
Длина (средняя коррекция диоптрий)		340 мм / 13,4 дюйма	396 мм / 15,6 дюйма
Вес		930 г / 32,8 унции	1.030 г / 36,3 унции
Прицельные сетки (с подсветкой)		ZF-MRi (миллирадианы) / ZF-MOAi (угловые минуты)

Мы оставляем за собой право вносить изменения в вышеупомянутые данные и объем поставки в целях дальнейшего технического совершенствования прибора.

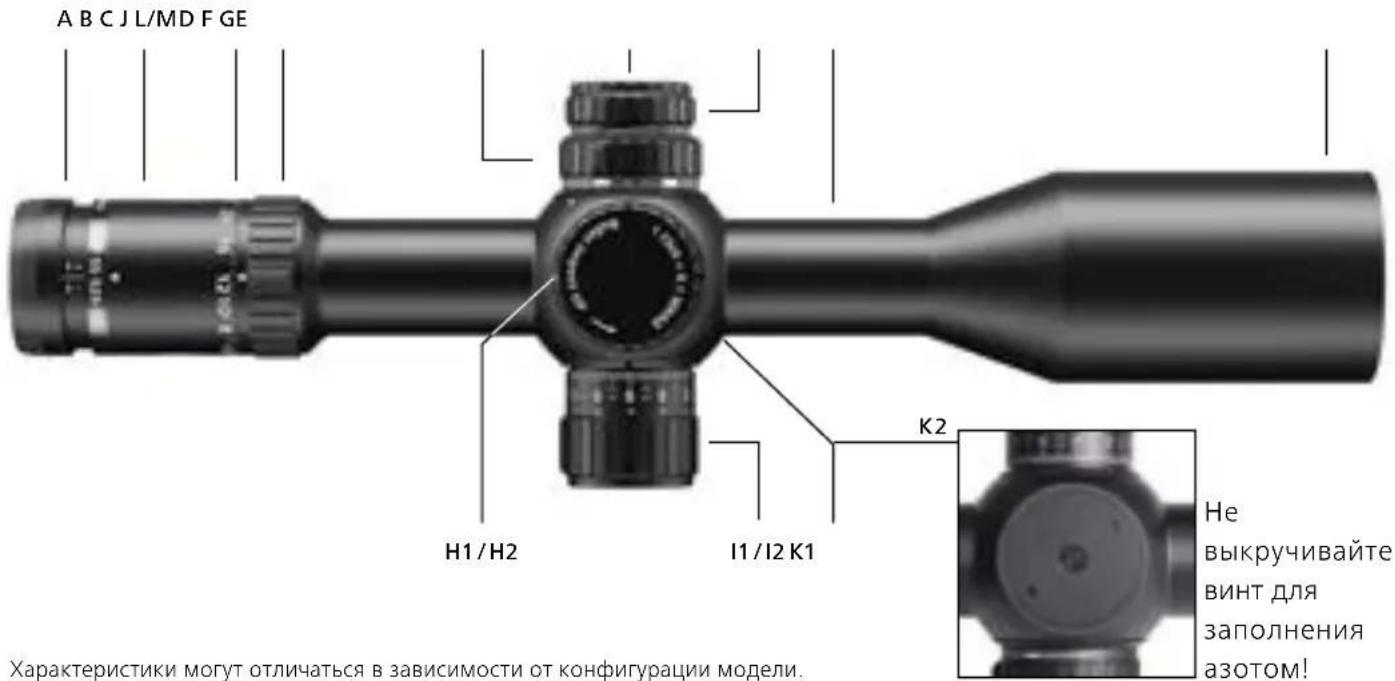

Названия элементов

A B C J L/M D F GE H1/H2 I1/I2 K1 K2 Не выкручивайте винт для заполнения азотом! Характеристики могут отличаться в зависимости от конфигурации модели.

Характеристики могут отличаться в зависимости от конфигурации модели.

А Коррекция диоптрий

В Окулярная трубка

С Шкала переключателя увеличения

D Переключатель увеличения

Е Настройка параллакса

F Отсек для батарей

G Включение / выключение и настройка подсветки прицельной сетки

H1 Маховик вертикальной поправки, МРАД

H2 Маховик вертикальной поправки, угловые минуты

I1 Маховик горизонтальной поправки МРАД с блокировкой

12 Маховик горизонтальной поправки (угловые минуты) с блокировкой

J Средняя труба

K1 Средняя часть

K2 Поверхность тыльной стороны средней части

L Объектив

М Резьба фильтра объектива

Актуальную информацию о наших продуктах можно найти по адресу: www.zeiss.com/precision-shooting.

H1 — маховик вертикальной поправки, МРАД

I1 — маховик горизонтальной поправки, МРАД

H2 — маховик вертикальной поправки, угловые минуты

12 — маховик горизонтальной поправки, угловые минуты

ПРЕДУПРЕЖДЕНИЕ

Запрещается смотреть через прицел на солнце и источники лазерного излучения! Это может привести к тяжелым травмам глаз.

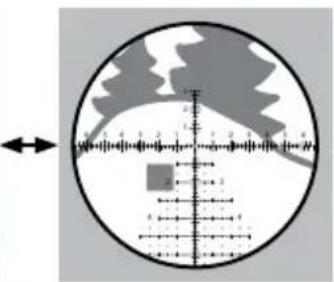

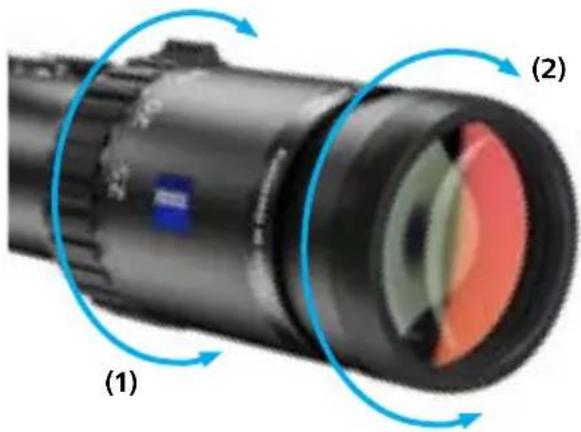

Регулировка увеличения

Увеличение можно плавно регулировать в диапазоне от минимального до максимального значения (1a, 1b). Для этого вращайте переключатель увеличения (1).

(1a) Низкое увеличение

(1b) Высокое увеличение

(2a) Нечеткая прицельная сетка

(2b) Четкая прицельная сетка

Регулировка резкости прицельной сетки / настройка диоптрий

Для регулировки резкости прицельной сетки поворачивайте окуляр (2), пока прицельная сетка не станет резкой (2b). Если при стрельбе вы носите средства для коррекции зрения, то отрегулируйте резкость, надев очки или контактные линзы.

1. Сначала установите оптический прицел на максимальное увеличение.
2. Установите ручку регулировки компенсации параллакса на значение бесконечности (∞).
3. Посмотрите через оптический прицел на нейтральный по цвету фон, например на белую или серую стену. Вы можете скрыть потенциально мешающее фоновое изображение, накрыв объектив полупрозрачной тканью. Смотрите в окуляр; прицельная сетка должна быть четкой

и резкой. Обратите внимание, что примерно через 2 секунды глаз начнет компенсировать резкость. Это приводит к искажениям настройки резкости. Поэтому всегда следует смотреть в окуляр лишь в течение короткого промежутка времени, а затем отводить глаза в сторону примерно на 5–10 секунд. При необходимости повторите эту процедуру. Прицельная сетка должна быть резкой, но не вызывающей напряжения для глаз.

1. Для регулировки действуйте следующим образом: из-за принципа работы глаза во время фокусировки обычно можно добиться наилучшего результата, сначала закрутив окуляр, пока прицельная сетка не станет немного размытой (2a), а затем откручивая его до получения резкости прицельной сетки (2b).

После настройки резкости прицельной сетки отметьте положение окуляра для использования в будущем.

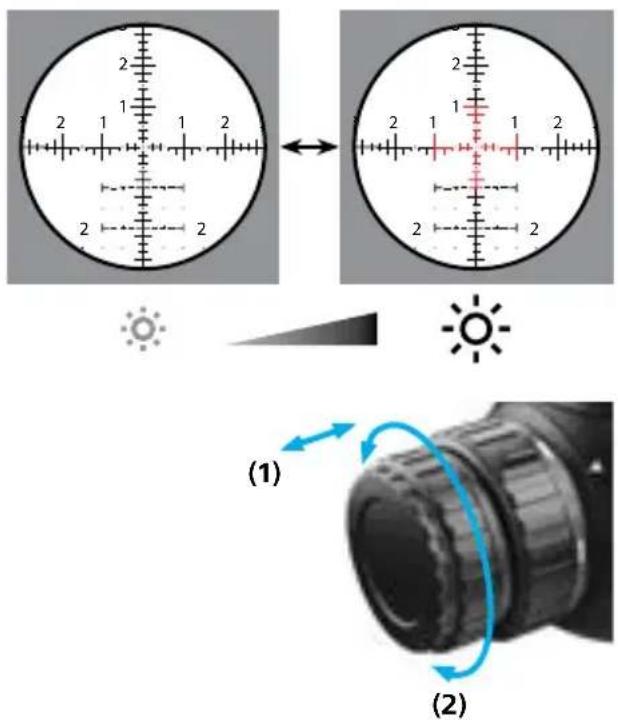

Подсветка прицельной сетки

Подсветка включается путем вытягивания ручки регулировки (1). Поворот ручки (2) вправо (по часовой стрелке) увеличивает яркость подсветки. Поворот ручки влево (против часовой стрелки) уменьшает яркость подсветки.

Регулировка выполняется плавно до заданного минимального или максимального значения и не имеет механического упора. Для выключения подсветки нажмите ручку на оптическом прицеле. Установленная яркость сохраняется, даже если ручка регулировки (1) вращается в выключенном состоянии. При повторном включении подсветка возвращается к ранее установленному уровню яркости.

Если ручка регулировки подсветки во включенном состоянии не используется в течение четырех часов, подсветка автоматически выключается.

О разряженной батарейке сигнализирует мигание подсвеченной прицельной сетки. При необходимости мигание можно подавить, вдавив ручку регулировки и повторно вытащив ее в течение 2 секунд. После этой процедуры подтверждения подсветку прицельной сетки можно использовать без дальнейшего мигания до полной разрядки. После замены батареи или выключения подсветки происходит повторная активация функции предупредительного мигания.

Оптические прицелы ZEISS LRP S5 оснащены датчиком движения для продления срока службы батареи. Датчик автоматически определяет положение прицела и выключает подсветку, если оружие отклонено в сторону под углом 45 градусов или находится горизонтально под углом 70 градусов вверх или вниз. После взведения оружия подсветка повторно автоматически включается с ранее установленной яркостью. Эту функцию можно включить и выключить, перевернув оптический прицел (нижней стороной вверх) и вдавив и вытянув ручку настройки (1) три раза подряд. В качестве подтверждения подсветка прицельной сетки мигнет три раза.

Примечание. Фаза ожидания в течение четырех часов также действует и при автоматическом отключении угла, т. е. через 4 часа в наклонном положении оптический прицел повторно не включается.

Технология дифракционной подсветки обеспечивает очень высокий уровень яркости и отличную видимость прицельной сетки даже при очень ярком дневном свете. Если при взведении оружия в неблагоприятных условиях вы заметили небольшое смещение светящейся метки, то убедитесь, что ваш прицельный глаз находится точно на оптической оси прицела. Это важно для точного позиционирования выстрела.

Замена батареи

Установка / извлечение батареи

Для замены батареи (тип CR 2032) выкрутите крышку (1) против часовой стрелки. Вложите батарею положительным полюсом (+) вверх. Снова закрутите крышку (2). При этом следите за правильным расположением и состоянием уплотнительного кольца. Поврежденное уплотнительное кольцо следует заменить.

Примечание. Если не планируете использовать прицел в течение длительного времени, извлеките из него батарею.

ПРЕДУПРЕЖДЕНИЕ

Соблюдайте прилагаемые указания по технике безопасности, а также действующие правила касательно обращения с батареями и их утилизации. Соответствующую информацию можно найти на сайте: www.zeiss.com/cop/safety.

Настройка параллакса

Параллакс — это заметное смещение прицельной сетки относительно цели при движении глаза по отношению к выходному зрачку оптического прицела. Это обусловлено тем, что цель и прицельная сетка отображаются в оптическом прицеле в разных фокальных плоскостях.

Ошибка параллакса можно устранить, выполнив настройку параллакса за счет регулировки резкости. Параллакс возникает, когда прицельная сетка слегка перемещается к цели при движении глаза по горизонтали и вертикали. Параллакс вызывает ошибку прицеливания.

Настройка для устранения параллакса

Проверьте оптический прицел на параллакс, поместив оружие на устойчивую подставку для стрельбы и глядя на цель через прицел. Чтобы устранить параллакс, поворачивайте ручку регулировки для компенсации параллакса до тех пор, пока прицельная сетка не перестанет перемещаться по отношению к целевой точке даже при незначительных движениях головы / глаза.

Фокальная плоскость за прицельной сеткой (параллакс)

5 4 3 2 1 1 2 3 4 5 2 2 4 4

Изображение и прицельная сетка в одной плоскости (без параллакса)

Перед установкой оптического прицела ZEISS убедитесь, что ваше оружие разряжено, затвор открыт, а патронник пуст.

Неправильный или ненадлежащий монтаж оптического прицела может привести к значительному материальному ущербу и травмам, а также к травмам со смертельным исходом.

Отдача высвобождает много энергии и может быть опасна для стрелка! Поэтому при монтаже очень важно обеспечить максимально возможное удаление выходного зрачка. Обращайте особое внимание на это предупреждение при стрельбе в гору или из положения лежа. Эти положения для стрельбы могут значительно сократить удаление выходного зрачка.

Если вы не знакомы со следующими видами работ или не имеете достаточного опыта, то компания ZEISS рекомендует обратиться к оружейнику.

Установка и базовая настройкапре,

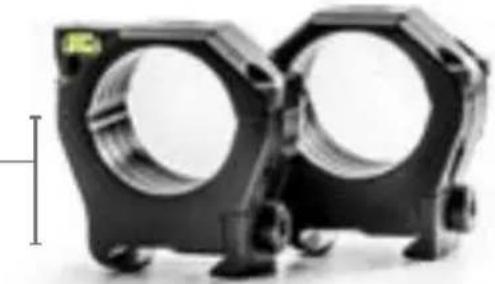

Выбор предусмотренного кольцевого монтажа (34 мм)

Чтобы оружие и прицел работали как единое целое, компания ZEISS рекомендует:

■ использовать качественные кольца и основания, которые точно соответствуют оружию и оптическому прицелу, например прецизионные кольца ZEISS.

Монтаж основания на систему

Закрепите основание на системе, соблюдая требования производителя в отношении момента затяжки крепежных винтов. Убедитесь, что крепежные винты и резьбовые отверстия чистые, без жира и грязи.

Монтаж кольца на основание

Убедитесь, что контактные поверхности колец и корпуса трубки чистые и не содержат жир. Между

корпусом трубки и внутренними поверхностями колец не должен находиться посторонний материал. Убедитесь, что высота колец обеспечивает достаточный зазор между объективом и стволом. Если необходимо использовать крышку объектива или защитный чехол, оставьте дополнительное пространство. Прикрепите кольца к основанию в соответствии с инструкциями производителя. Убедитесь, что кольца не касаются переходов от центральной трубки к трубке объектива и окуляра. Кольца также не должны касаться средней части прицела.

Установка оптического прицела

1. При первой пригонке оружия установите оптический прицел на максимальное увеличение. Вставляйте оптический прицел в кольца как можно дальше вперед. Слегка затяните винтовые соединения колец, чтобы бережно удерживать оптический прицел на месте. Он не должен соскальзывать, но должен иметь возможность двигаться вперед, назад и поворачиваться.

2. Возьмите оружие наизготовку как обычно. Переместите голову на ложе вперед, насколько это соответствует вашему привычному поло- жению наизготовку. Теперь медленно сдвиньте оптический прицел назад, пока не отобразится все поле обзора. Компания ZEISS рекомендует монтаж прицела в этом положении для максимального удаления выходного зрачка.

Удаление выходного зрачка: \~8–10 см / 3–4 дюйма

Примечание. Если на вас надета теплая одежда, то может потребоваться регулировка крепления прицела, чтобы обеспечить максимальное удаление выходного зрачка.

Центрирование прицельной сетки

Для точного позиционирования выстрела прицельная сетка и оружие должны находиться под углом или перпендикулярно друг другу. Это уменьшает ошибки настройки, эффекты которых усиливаются по мере увеличения расстояния до цели.

Прицельные сетки в оптических прицелах ZEISS расположены перпендикулярно плоской тыльной стороне средней части. Чтобы выровнять прицельную сетку по отвесу, выполните действия, описанные ниже.

1. В течение всего процесса следите, чтобы оружие было разряжено и надежно лежало горизонтально на подставке для оружия или на мешке с песком.

2. В положении наизготовку посмотрите через прицел на отвес или цель с вертикальной отметкой на рекомендуемом расстоянии около 100 метров / ярдов.

3. Поворачивайте оптический прицел в кольцах до тех пор, пока вертикальная линия прицельной сетки не совместится с отвесом или вертикальной отметкой на цели.

Когда все будет выровнено правильно, равномерно затяните резьбовые соединения колец, чтобы зафиксировать оптический прицел в кольцах.

При затяжке резьбовых соединений колец соблюдайте указанный момент затяжки. Теперь ваш оптический прицел ZEISS правильно отцентрирован и установлен в надежное положение для стрельбы.

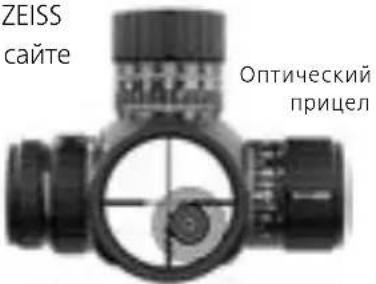

Пристрелка оптического прицела

Методы пристрелки и регулировки для оптимального функционирования вашего оптического прицела, оснащенного функцией баллистической остановки, показаны в видеоуроке, который можно найти на канале ZEISS Hunting YouTube или на сайте www.zeiss.com/lrp-s5.

ZEISS сайте Оптический прицел

Отцентрируйте прицельную сетку на целевой точке с помощью маховиков вертикальной и горизонтальной поправки. Целевая точка всегда должна оставаться по центру канала ствола.

Канал ствола Ложе ружья (1) (2) (3) Цель

1. Убедитесь, что оружие разряжено и в патроннике нет патрона. Закрепите оружие в упоре для винтовки и снимите затвор.
2. Посмотрите со стороны затвора (1) через ствол и наведите оружие на целевую точку. Она должна быть видна посередине канала ствола. (2) Убедитесь, что оружие не двигается. Отрегулируйте прицельную сетку с помощью маховиков вертикальной и горизонтальной поправки (горизонтальная поправка должна быть разблокирована, см. стр. 420–421) до совмещения с целевой точкой (3). Всегда следите за тем, чтобы цель оставалась видимой по центру канала ствола.

1. После центрирования прицельной сетки по оси ствола можно начинать пристрелку на расстоянии 25, 50 или 100 метров / ярдов. Если выстрел попадает в мишень, подтвердите место попадания еще 2-3 выстрелами и перейдите к шагу 4. Если выстрел не попал в цель, то повторите шаг 2.
2. Нацельтесь на точку прицеливания, определенную на шаге 3, и теперь отцентрируйте прицельную сетку в середине группы выстрелов, используя маховик вертикальной и горизонтальной поправки.
3. Подтвердите позицию попадания другой группой из 2-3 выстрелов. При отклонениях в случае необходимости повторяйте шаги 4 и 5, пока центр группы выстрелов не совпадет с точкой прицеливания. После пристрелки компания ZEISS рекомендует выполнить окончательное подтверждение еще 2-3 выстрелами в цель с соответствующей дистанции пристрелки.

Также обратите внимание на информацию в пункте «ПРИМЕЧАНИЕ» ниже.

1. а) Установите вертикальную корректировку на ноль и настройте баллистическую остановку (см. стр. 417).
   b) Установите горизонтальную корректировку на ноль и зафиксируйте в этом положении (см. стр. 421).

ПРИМЕЧАНИЕ. На позицию точки попадания влияет множество факторов, например тип боеприпасов, температура воздуха, температура ствола и ветер. Поэтому во время пристрелки следите за тем, чтобы окружающие условия и технические параметры оставались неизменными.

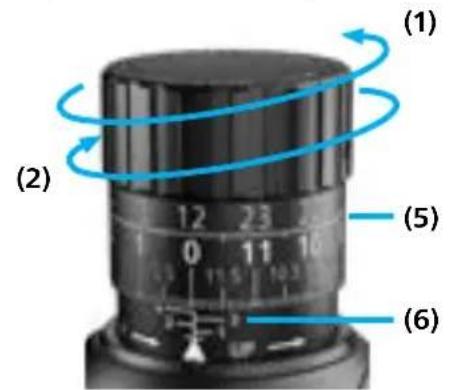

Маховик вертикальной поправки

Маховик вертикальной поправки содержит механическое устройство, которое перемещает прицельную сетку по вертикали по всему диапазону регулировки.

Чтобы переместить точку попадания вверх (1), поверните маховик вертикальной поправки против часовой стрелки, а чтобы переместить точку попадания вниз (2), поверните маховик вертикальной поправки по часовой стрелке.

(1) (2) (5) (6)

(3)

(4) 13 12 23 1 0 11 0.5 11.5 12.5 UP Маховик поправки МРАД

32 30 58 4 2 0 28 26 Маховик поправки МОА

В зависимости от конфигурации вашего оптического прицела значения настройки на маховике поправки указываются в миллирадианах (МРАД) (3) или в угловых минутах (МОА, Minute Of Angle) (4).

Двухрядная шкала обеспечивает быстрое оптическое обнаружение на малых и больших дистанциях (5). Соответствующий оборот маховика поправки обозначен цифрами от 1 до 4 (6). Нулевая отметка отображается в верхней части треугольного экрана горизонтальным символом решетки.

ZEISS оснащает прицелы исключительно системой вертикальной поправки МРАД со специальным механизмом фиксации для целых чисел МРАД (МРС). Этот механизм сопровождает каждую соответствующую десятичную коррекцию четко ощутимым и слышимым щелчком.

Модели ZEISS LRP S5 поставляются со следующими заводскими настройками:

• вертикальная поправка расположена на середине общего хода регулировки прицельной сетки;
• Баллистическая остановка отрегулирована для максимального диапазона настойки по высоте.

Шаг щелчка соответствует следующим значениям:

■ маховики поправки, МРАД = 0,1 МРАД на щелчок;
■ маховики поправки, угловые минуты = 0,25 угловых минут на щелчок.

Таким образом, полный оборот соответствует следующему ходу регулировки:

■ маховики поправки, МРАД = 12 МРАД на оборот;
■ маховики поправки, угловые минуты = 30 угловых минут на оборот.

Полный ход регулировки составляет:

■ маховики поправки, МРАД = полный ход регулировки 40,7 МРАД;
■ маховики поправки, угловые минуты = полный ход регулировки 140 угловых минут.

Настройка баллистической остановки вертикальной поправки

ПРИМЕЧАНИЕ А: баллистическая остановка после правильной настройки остается в положении «0».

ПРИМЕЧАНИЕ В: нельзя снимать маховик вертикальной поправки. Его можно отпускать только для настройки баллистической остановки.

ПРИМЕЧАНИЕ С: ни в коем случае не пытайтесь открутить два открытых зажимных винта Torx T 8 из маховика поправки. Маховики поправки сконструированы таким образом, чтобы исключить возможность потери двух зажимных винтов.

ПРИМЕЧАНИЕ D: ни в коем случае не пытайтесь выкрутить герметичные винты. Они всегда должны оставаться на месте установки, а дальнейшая регулировка после первоначальной сборки не требуется. Несанкционированные манипуляции с этими винтами ведут к аннулированию гарантии.

ШАГ 1. Для последующих шагов предполагается, что оптический прицел настроен на желаемую дистанцию пристрелки, а маховики поправки отрегулированы соответствующим образом. Рекомендуется закрепить оружие и оптический прицел таким образом, чтобы избежать ненужных движений и освободить обе руки.

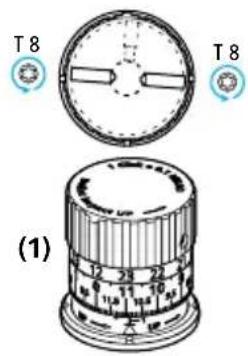

Шаг 2. Отпустите ОБА зажимных винта ключом Торх Т 8 (1) на один оборот против часовой стрелки. (2)

Примечание. Убедитесь, что защелки на маховике горизонтальной поправки все еще отчетливо ощутимы с правильно отпущенными зажимными винтами.

Если шаг 2 был выполнен правильно, то поправка прицельной сетки теперь расцеплена.

Шаг 3. Нажмите и полностью вдавите маховик поправки до упора. (3)

Шаг 4. Удерживая маховик поправки нажатым, поверните его по часовой стрелке до упора. (3) Информация: баллистическая остановка теперь находится в положении «0»

Шаг 5. Механические упоры маховика поправки теперь имеют ощутимое прилегание. Продолжайте удерживать маховик поправки нажатым и убедитесь, что он упирается в упор. Теперь повторно затягивайте два ранее отпущенных зажимных винта ключом Torx по часовой стрелке, пока не почувствуете сопротивление. (4) Когда почувствуете сопротивление, плотно затяните винты, чтобы они плотно прилегали к внутреннему механизму. Момент затяжки зажимных винтов (T 8) составляет 1,9 Нм или 16,8, фунт-дюйма.

Шаг 6. Рекомендуется проверить настройку остановки после выполнения этих шагов. Для этого попробуйте повернуть маховик вертикальной поправки выше новой настройки баллистической остановки.

Маховик вертикальной поправки не должен поворачиваться за пределы новой настройки баллистической остановки. Маховик вертикальной поправки должен плотно прилегать к упору; дальнейший щелчок или дальнейшая регулировка не должны ощущаться.

Шаг 7. После правильной настройки баллистической остановки проверьте правильное расположение точки попадания оружия, сделав 2-3 контрольных выстрела по цели на соответствующей дистанции пристрелки.

T 8 T 6

Примечание. Если вы хотите заново откалибровать баллистическую остановку (например, для смены боеприпасов или оружия), то следуйте приведенным ниже указаниям.

• Поверните маховик вертикальной поправки по часовой стрелке до баллистической остановки.
• Отпустите оба винта на, маховике вертикальной поправки.
• Потяните маховик вертикальной поправки до упора вверх.
• Затяните оба винта.

- Продолжайте процедуру, как описано в разделе «Пристрелка оптического прицела» (см. стр. 414).

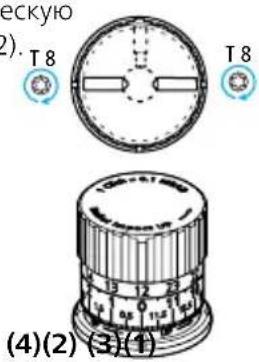

- Заново настройте баллистическую остановку (см. стр. 418, шаг 2). T8

1.) 2.)

eckую (2). T 8 T 8 (4)(2) (3)(1)

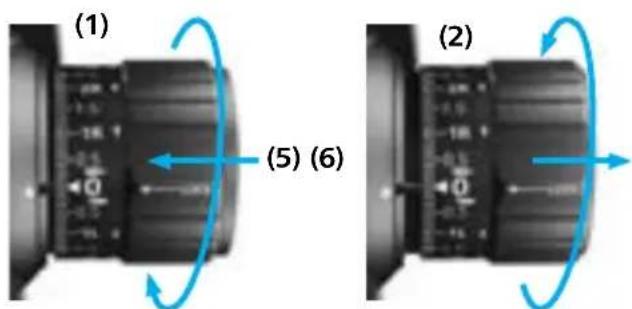

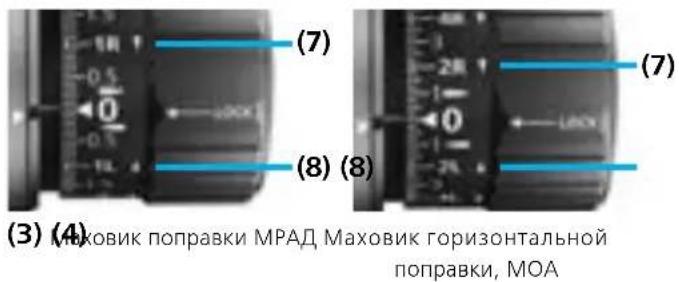

Маховик горизонтальной поправки с блокировкой (ELWT)

Маховик горизонтальной поправки содержит механическое устройство, которое перемещает прицельную сетку по горизонтали не более чем на два полных оборота по всему диапазону регулировки. Для настройки необходимо РАЗБЛОКИРОВАТЬ маховик поправки. Чтобы отрегулировать точку попадания вправо (1), поверните маховик поправки против часовой стрелки, а чтобы отре-

(1) (5) (6) (2)

(Заблокировано) (Разблокировано)

гулировать точку попадания влево (2), поверните маховик поправки по часовой стрелке. В зависимости от конфигурации вашего оптического прицела значения настройки на маховике поправки указываются в миллирадианах (МРАД) (3) или в угловых минутах (МОА, Minute Of Angle) (4). Функция блокировки защищает маховик поправки от случайной регулировки, для этого нажмите на запорное кольцо (5). Чтобы отрегулировать маховик поправки, разблокируйте его, потянув запорное кольцо (6). Стрелки рядом с метками «R» (вправо) (7) и «L» (влево) (8) указывают, в каком направлении необходимо повернуть маховик поправки, чтобы отрегулировать точку попадания вправо или влево.

Модели ZEISS LRP S5 поставляются со следующими заводскими настройками:

• горизонтальная поправка расположена на середине общего хода регулировки прицельной сетки;
• запорное кольцо заблокировано.

Шаг щелчка соответствует следующим значениям:

■ маховики поправки, МРАД = 0,1 МРАД на щелчок;
■ маховики поправки, угловые минуты = 0,25 угловых минут на щелчок.

Таким образом, полный оборот соответствует следующему ходу регулировки:

■ маховики поправки, МРАД = 12 МРАД на оборот;
■ маховики поправки, угловые минуты = 30 угловых минут на оборот.

Полный ход регулировки составляет:

■ маховики поправки, МРАД = полный ход регулировки 17,5 МРАД;
■ маховики поправки, угловые минуты = полный ход регулировки 60 угловых минут.

Настройка нуля маховика горизонтальной поправки (ELWT)

ПРИМЕЧАНИЕ А: нельзя снимать маховик горизонтальной поправки. Его можно отпускать только для настройки нуля.

ПРИМЕЧАНИЕ В: ни в коем случае не пытай-тесь выкрутить два открытых зажимных винта Torx T 6 из маховика поправки. Маховики поправки сконструированы таким образом, чтобы исключить возможность потери двух зажимных винтов.

ПРИМЕЧАНИЕ С: никогда не пытайтесь выкрутить герметичные регулировочные винты. Они всегда должны оставаться на месте установки, а дальнейшая регулировка после первоначальной сборки не требуется. Несанкционированные манипуляции с этими винтами ведут к аннулированию гарантии.

ШАГ 1. Для последующих шагов предполагается, что оптический прицел настроен на желаемую дистанцию пристрелки, а маховики поправки отрегулированы соответствующим образом. Рекомендуется закрепить оружие и прицел таким образом, чтобы избежать ненужных движений и освободить обе руки.

Шаг 2. Маховик поправки должен быть РАЗ-БЛОКИРОВАН (2). Отпустите ОБА зажимных винта ключом Torx T 6 (1) на один оборот против часовой стрелки. (2)

Примечание. Убедитесь, что защелки на маховике горизонтальной поправки все еще отчетливо ощутимы с правильно отпущенны- ми зажимными винтами.

Если шаг 2 был выполнен правильно, то поправка прицельной сетки теперь расцеплена.

Шаг 3. Поворачивайте запорное кольцо до тех пор, пока ноль на цифровой маркировке не совпадет с нулевой отметкой на треугольном экране. (3)

Шаг 4. Продолжайте удерживать маховик поправки в этом положении и убедитесь, что он больше не переставляется. Повторно затяните два ранее отпущенных зажимных винта ключом Тогх по часовой стрелке, пока не почувствуете сопротивление. (4) Когда почувствуете сопротивление, плотно затяните винты, чтобы они прилегали к внутреннему механизму. Момент затяжки зажимных винтов (Т 6) составляет 0,8 Нм или 7,08 фунт-дюйма.

Шаг 5. После выполнения этого шага рекомендуется выполнить проверку настройки нуля. Для этого заблокируйте маховик поправки, нажав на запорное кольцо. Затем попробуйте

повернуть маховик поправки. В заблокированном состоянии он не должен поворачиваться. Затем разблокируйте маховик поправки, потянув запорное кольцо. В разблокированном состоянии должна быть возможность регулировки прицельной сетки за счет поворачивания маховика поправки вперед и назад.

Шаг 6. После правильной настройки нуля маховика горизонтальной поправки проверьте правильное положение точки попадания оружия, сделав 2-3 контрольных выстрела по цели на соответствующей дистанции пристрелки.

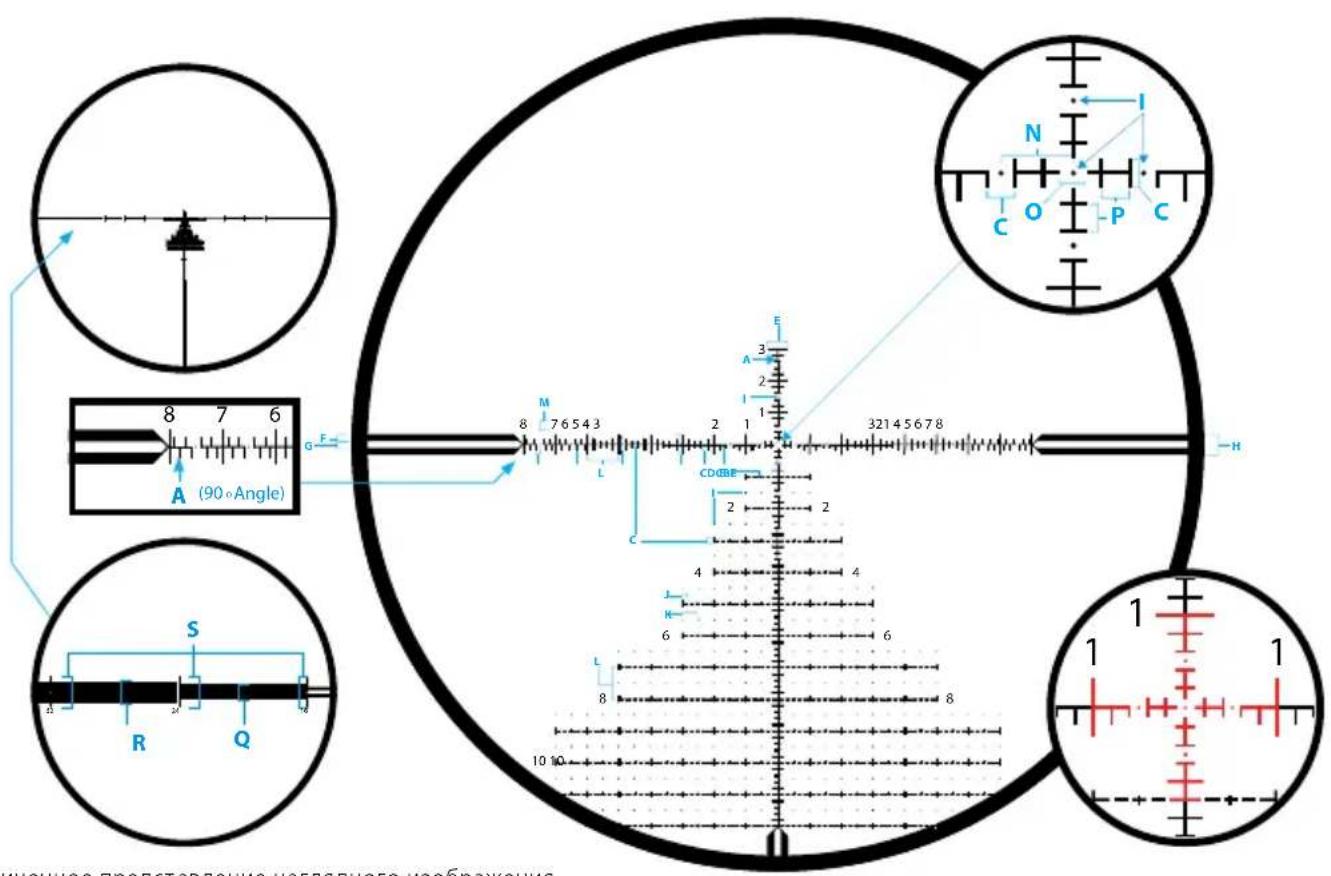

Прицельная сетка ZF-MRi (FFP)

(FFP) 3 2 1 28.7715 5 4 3 1 2 3 4 5 6 7 8 2 2 4 6 8

ZF-MRi = ZEISS, миллирадианы, с подсветкой, первая плоскость изображения (Milliradian, illuminated, First Focal Plane)

ZEISS LRP S5 318-50 525-56
Единица измерения МРАД
Толщина линии А 0,04		0,03
Удаление В 0,1
Удаление С 0,2
Удаление Д 0,4
Удаление Е 0,6
Удаление F 0,2
Удаление G 0,2
Удаление Н 0,6
Размер точки I	0,05	0,04
Удаление J	0,2
Удаление К	0,5
Удаление L	1,0
Стандартный размер числа М	0,3
Удаление N	0,5
Удаление О	0,2
Удаление Р	0,2
Удаление Q	0,9
Удаление R	1,2
Удаление S	1,8

N C O P C 8 7 6 A (90° Angle) S R Q 1 1 1 10 10 32145678 H E A 3 2 1 2 CD/DBE 2 2 4 L R 6 6 L 8 8 10 1

Увеличенное представление наглядного изображения

Прицельная сетка ZF-MOAi (FFP)

ZF-MOAi = ZEISS, угловые минуты, с подсветкой, первая плоскость изображения (Minute of Angle, illuminated, First Focal Plane)

ZEISS LRP S5 318-50 525-56

Единица измерения	Угловые минуты (МОА)
Толщина линии А	0,125 0,1
Удаление В	0,5
Удаление С	0,25
Удаление Д	1,0
Удаление Е	2,0
Удаление F	1,0
Удаление G	0,5
Удаление Н	0,5
Стандартный размер числа I	0,75
10, 20, 30 Размер числа J	1,0
Размер точки К	0,125
Расстояние между точками L 2,0
Расстояние L 1,5
Расстояние вокруг крестика N 0,5
Удаление О 1,0
Удаление Р 32
Удаление Q 2,0
Удаление R 3,0
Удаление S	4,0

A (90° Angle) R S Q 30 20 16 14 12 10 8 G F E D C B P A M H I J K L N C O N 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2

Увеличенное представление наглядного изображения

Принадлежности

Прецизионные кольца ZEISS со встроенным ватерпасом для предотвращения перекоса

Сверхлегкие кольца ZEISS соответствуют стандартам MIL-STD 1913 и STANAG. Они производятся в соответствии с высочайшими стандартами из лучших материалов и с чрезвычайно малыми допусками, чтобы гарантировать максимальную безопасность и долговечность в использовании. Они разработаны для систем стрельбы на дальние дистанции и одинаково подходят как для стрелков-правшей, так и для левшей, а также позволяют адаптироваться к ведущему глазу. Ватерпас виден на упоре, но при этом он не мешает. Продуманная конструкция, тонкие и сверхлегкие монтажные кольца для самых высоких нагрузок при охоте и в спорте.

Размер высоты кольца измеряется между верхом

монтажной шины и центральной линией отверстия под кольцо.

Для оптического прицела ZEISS LRP S5 требуется кольцо с диаметром 34 мм.

Встроенное нижнее шептало отдачи для максимальной точности и устойчивости к выстрелам даже для самых мощных калибров.

Жесткий чехол

Входит в объем поставки, с насадками Torx® T15 и T25.

Ватерпас

Встроенный ватерпас в верхней половине кольца для предотвращения перекоса.

Сверхлегкий

Вес около 125 г / 4,4 унции с винтами (30 мм, низкая высота установки).

Высокопрочный материал

Алюминий 7075-Т6, закаленный и анодированный с покрытием 30 микрон, черный матовый.

Большая прижимная поверхность

Большая прижимная поверхность для безопасной установки тяжелых оптических прицелов даже для калибров оружия с сильной отдачей.

Солнцезащитная бленда, 3 дюйма

Матовый черный: солнцезащитная бленда с жестким анодированием. Эта принадлежность ZEISS защищает от рассеянного света при наблюдении и стрельбе. Солнцезащитная бленда просто прикручивается к объективу.

Номер для заказа 529860-0002-000 50 мм

Номер для заказа 529860-0003-000 56 мм

Откидная крышка

Откидная защитная крышка объектива просто прикручивается к объективу или солнцезащитной бленде.

Номер для заказа 50 мм 2105-737 56 мм 2105-798

Рычаг регулировки

Рычаг регулировки увеличения, когда нужно действовать быстро.

Номер для заказа 2224-899

Уход и обслуживание

Убедитесь, что ваш оптический прицел ZEISS не подвергается длительному воздействию высоких температур, которые, например, могут наблюдаться в солнечный день в салоне автомобиля.

Ваш оптический прицел ZEISS был разработан и изготовлен таким образом, чтобы оставаться надежным помощником в течение многих лет. Лучшая защита вашего ценного оптического прибора во время простоя — использовать соответствующую крышку объектива. Для защиты оптического прицела компания ZEISS также настоятельно рекомендует всегда содержать изделие в чистоте и без попадания вредных загрязняющих веществ, таких как песок, земля, соленая вода или другие вещества.

Внешняя очистка оптического прицела ZEISS

Сильно загрязненный оптический прицел можно промыть теплой проточной водой, а затем протереть мягкой чистой тканью. Не используйте сильные растворители для очистки прицела или линз. Использование растворителей ведет к аннулированию гарантии.

Просветляющее покрытие ZEISS LotuTec® Ваш прицел имеет просветляющее покрытие ZEISS LotuTec®. Это эффективное защитное покрытие для поверхностей линз создает особо гладкую поверхность и заметно снижает загрязнение линз благодаря сильным водоотталкивающим свойствам. Любые виды загрязнений редко оставляют следы на поверхности, а при появлении они легко и быстро удаляются без разводов. При этом просветляющее покрытие LotuTec® очень прочное и устойчивое к истиранию.

ZEISS 30 DISPLAY CLEAN ZEISS ZEISS

Очистка линз

Компания ZEISS рекомендует использовать для очистки оптики прицела оригинальные чистящие растворы ZEISS.

Длительное хранение

Компания ZEISS рекомендует извлекать батарею из оптического прицела, если он не используется в течение длительного времени. Храните прицел в прохладном, сухом, чистом и незагрязненном месте.

Указания по применению ZEISS LRP S5 318-50 | 525-56

Сервисный центр и гарантия

По всем вопросам об обслуживании или при необходимости загрузить условия гарантии посетите наш веб-сайт: www.zeiss.com/cop/warranty.

По вопросам обслуживания или для получения бесплатной копии условий гарантии, которые действуют в вашем регионе, обращайтесь по адресу, приведенному ниже.

ZEISS Customer Service

Zeiss Sports Optics GmbH

Gloelstr. 3 – 5, 35576 Wetzlar, Германия

Телефон: [phone]

Эл. почта: [e-mail]

ZEISS Customer Service USA

Carl Zeiss SBE, LLC

Consumer Products

Hebron, KY 41048-8632, США

Телефон: [phone]

Эл.почта: [e-mail]

ZEISS LRP S5 User Guide

318-50 | 525-56
