BRUGSANVISNING LRP S5 318-50 ZEISS

Produkterne fra ZEISS er kendetegnet ved fremragende optisk ydelse, præcis forarbejdning og lang levetid. For at du kan udnytte dit kikkertsigte optimalt, og det kan blive en pålidelig ledsager i mange år, beder vi dig følge nedenstående brugsanvisninger.

ADVARSEL!

Overhold de vedlagte sikkerhedsinstruktioner og juridiske oplysninger, som også kan findes på:

Leveringsomfang 220

Tekniske data 221

Komponenternes betegnelse 222

Ændring af forstørrelsen 224

Fokusering af trådkorset 225

Dioptriindstilling 225

Trådkorsbelysning 226

Udskiftning af batteri 228

Parallakse-indstilling 229

Montering og grundindstilling 230

Justering af trådkorset 232

Indskydning af kikkertsigtet 234
Højdejusteringstårn 236
Indstilling af højdejusteringens Ballistic Stop 237
Sidejusteringstårn med lås (ELWT)	240
Nulstilling af sidejusteringstårnet (ELWT)	241

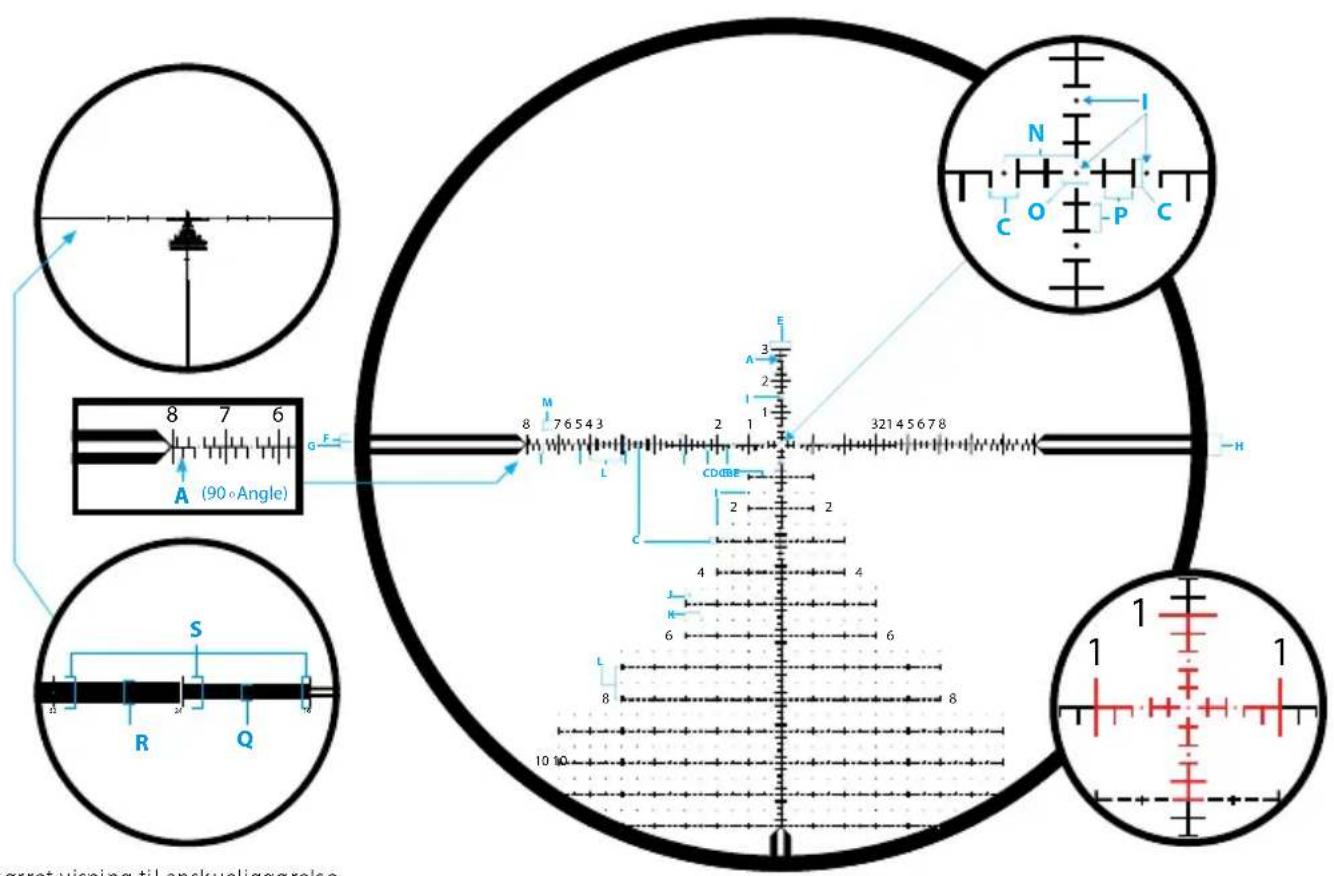

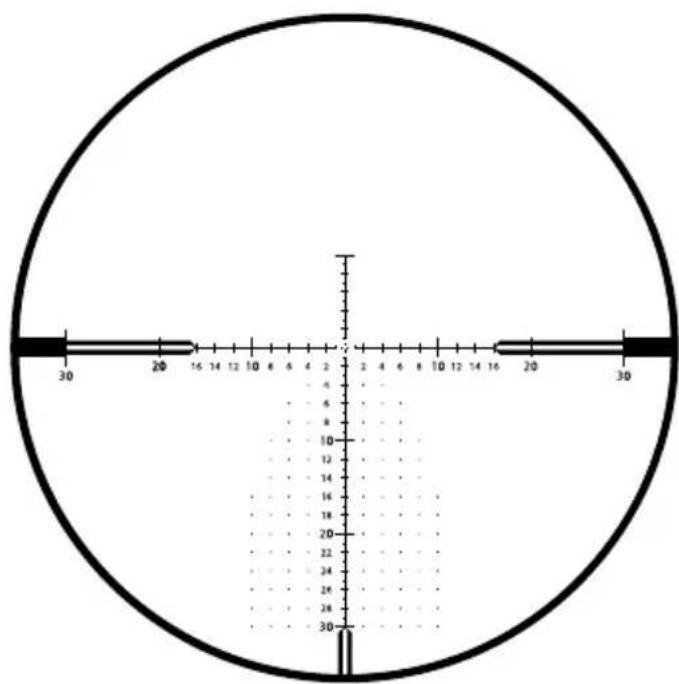

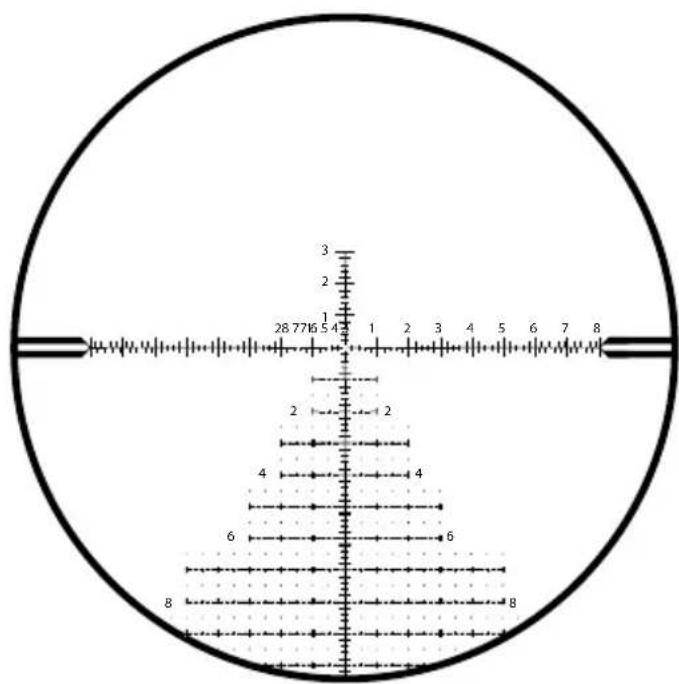

Trådkors ZF-MRi (FFP)	244

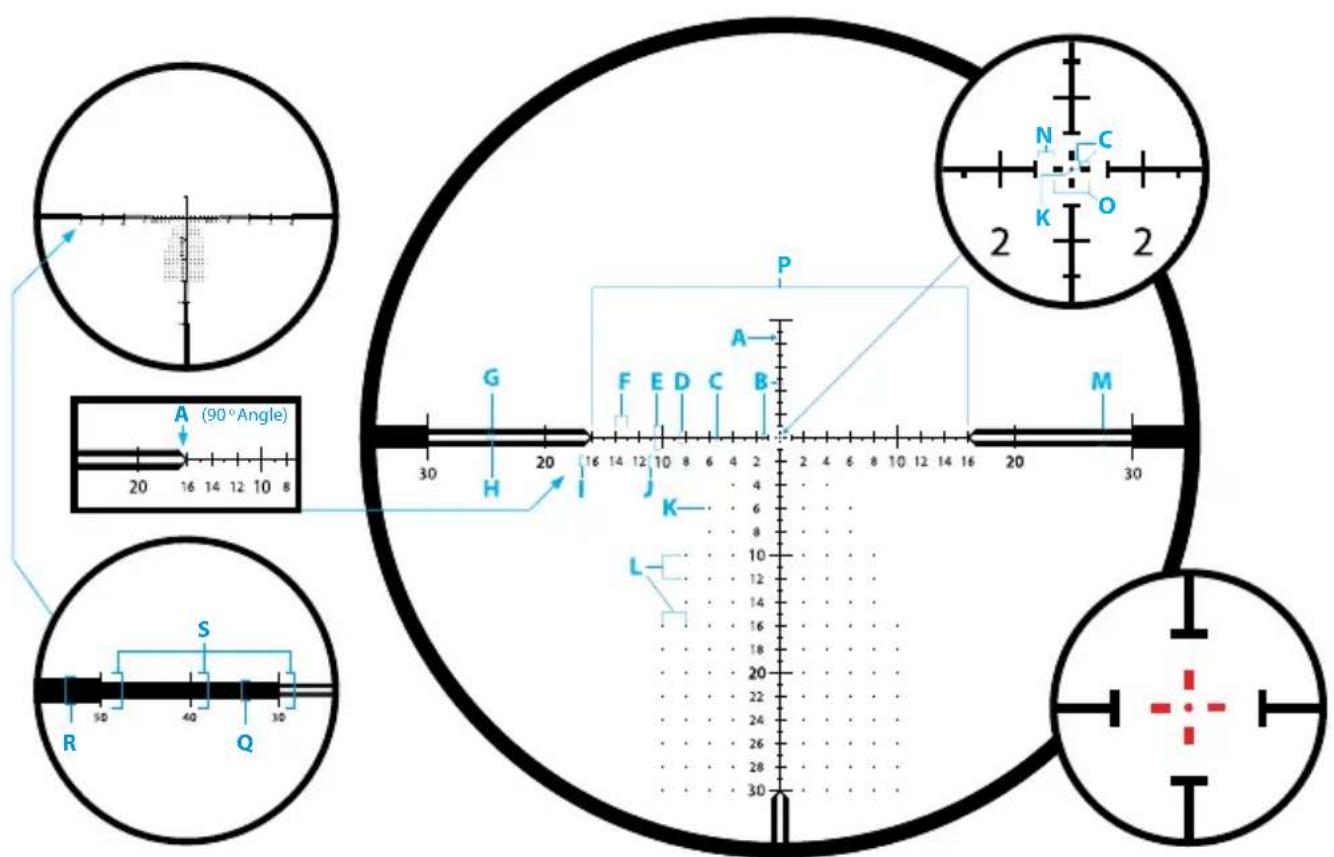

Trådkors ZF-MOAi (FFP)	246
Tilbehør	248
Pleje og vedligeholdelse	250
Kundeservice og garanti 252

Brugsanvisninger ZEISS LRP S5 318-50 | 525-56

Leveringsomfang

- Sikkerhedsanvisninger

- Dobbelt-Torx*-nøgle (T 6 og T 8)

* Torx er et registreret varemaærke tilhørende Acument Intellectual Properties, LLC.

LRP S5 318-50

Tekniske data		25-56
Forstørrelse 3,6 x - 18x5 x - 25 x
Billedplan af trådkorset Første billedplan (FFP, First Focal Plane)
Effektiv objektivdiameter 50 mm 56 mm
Udgangspupildiameter 9,3 - 2,8 mm 9,2 - 2,4 mm
Dæmringstal 13,4 - 30,016,7 - 37,4
Synsfelt		10,0-2,0 m/100 m / 30-6 ft/100 yd	7,5-1,5 m/100 m / 22,5-4,5 ft/100 yd
Objektiv synsvinkel		5,7°-1,1°	4,3°-0,8°
Dioptrijusteringsområde		+2 / -3 dpt
∅jenafstand		90 mm / 3,5 in
Parallakse-justeringsområde		25-∞ m / 27-∞ yd
Justeringsområde højde (E = Elevation) + side (W = Windage)	MRAD	E: 40,7 + W: 24
	MOA	E: 140 + W: 60
Justering pr. klik	MRAD	0,1
	MOA	0,25
Midterrørets diameter		34 mm
Okularrørets diameter		46 mm	46 mm
Objektivrørets diameter		56 mm 62 mm
Filtergevind på objektivet		M54 x 0,75 mm	M60x 0,75 mm
Belægning		LotuTec®, T*
Kvælstoffyldning		ja
Vandtæthed		400 mbar (4 m / 13 ft)
Funktionstemperatur		-25/+55 °C / -13/+133 °F
Længde (mellemste dioptri-indstilling)		340 mm / 13,4 in	396 mm / 15,6 in
Vægt		930 g / 32,8 oz	1.030 g / 36,3 oz
Trådkors (belyst)		ZF-MRi (milliradian) / ZF-MOAi (vinkelminutter)

Der tages forbehold for ændringer i ovennævnte data og leveringsomfang, som udføres som en del af den tekniske videreudvikling.

Brugsanvisninger ZEISS LRP S5 318-50 | 525-56

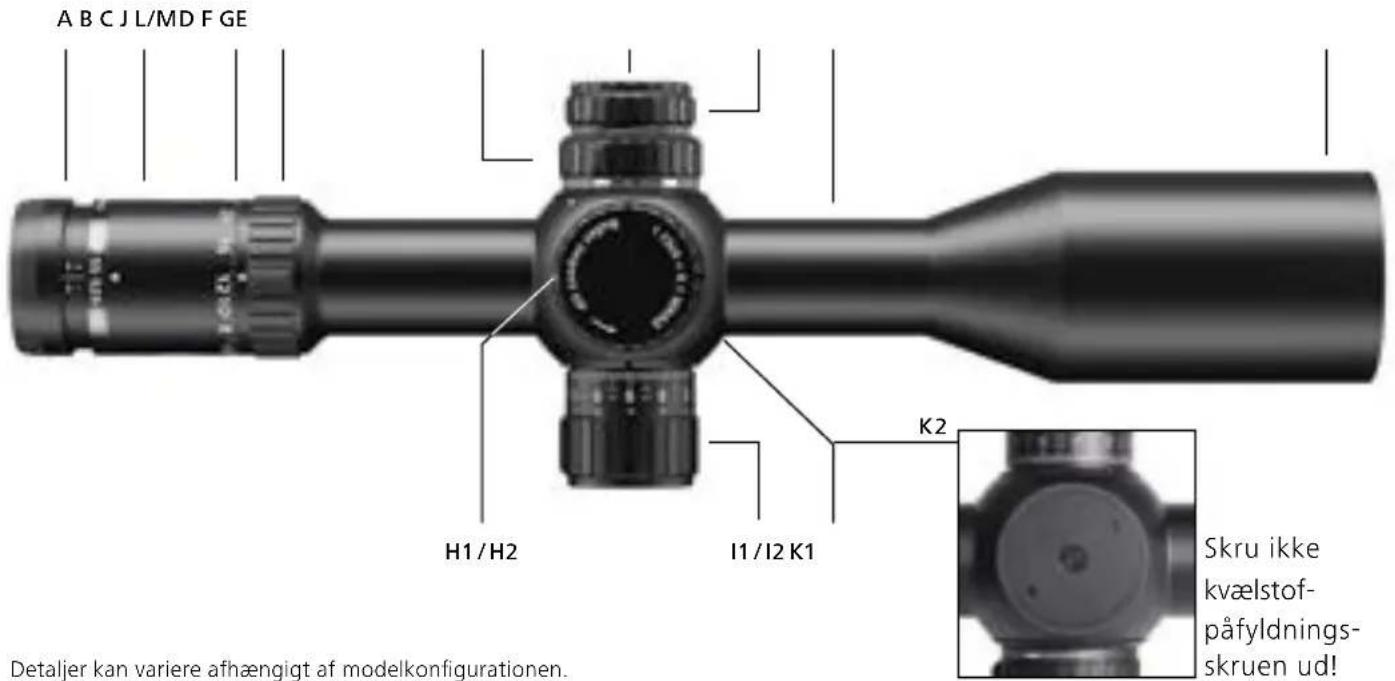

Komponenternes betegnelse

A B C J L/M D F GE H1/H2 I1/I2 K1 K2 Skru ikke kvælstof-påfyldningsskruen ud! Detaljer kan variere afhængigt af modelkonfigurationen.

A Dioptriindstilling
B Okularrør
C Skala forstørrelsesskifter
D Forstørrelsesskifter
E Parallakse-indstilling
F Batterirum
G Trådkorsbelysning Til/Fra og indstilling
H1 Højdejusteringstårn MRAD
H2 Højdejusteringstårn MOA
I1 Sidejusteringstårn MRAD med lås
12 Sidejusteringstårn MOA med lås
J Midterrør
K1 Mellemstykke
K2 Mellemstykkets flade underside
L Objektiv
M Filtergevind på objektivet

Aktuelle informationer om vores produkter findes på: www.zeiss.com/precision-shooting

H1 – Højdejusteringstårn MRAD

H2 – Højdejusteringstårn MOA

Kig aldrig op i solen eller ind i laserlyskilder med kikkertsigtet! Det kan medføre alvorlige øjenskader.

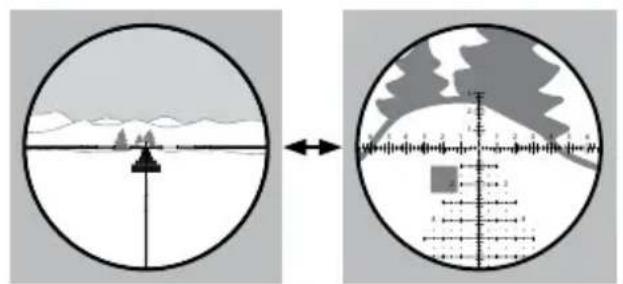

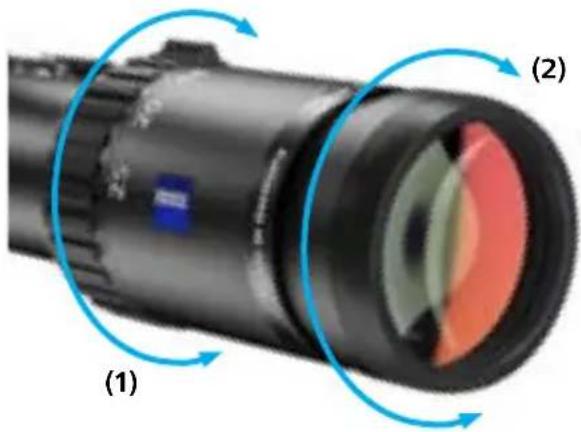

Ændring af forstørrelsen

Forstørrelsen kan indstilles trinløst mellem den laveste og højeste værdi (1a, 1b). For at gøre dette skal du dreje forstørrelsesskifteren (1).

(1a) Lav forstørrelse
(1b) Høj forstørrelse

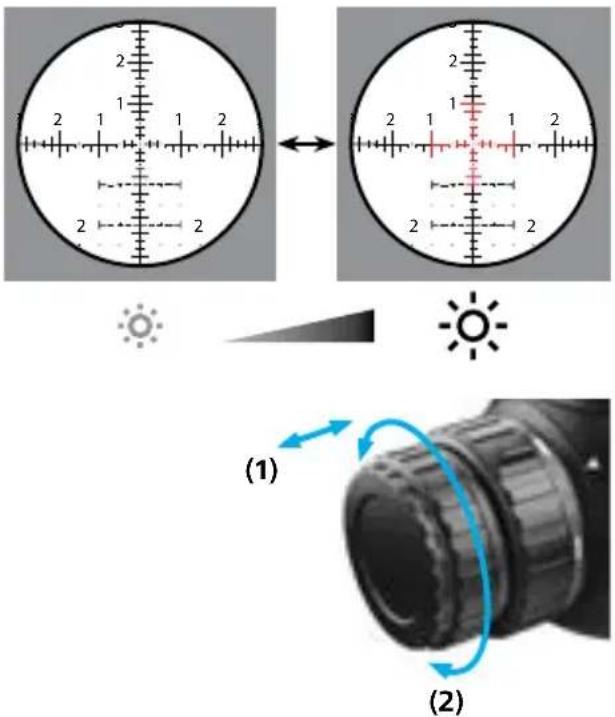

Fokusering af trådkorset / dioptriindstilling

For at fokusere trådkorset skal du dreje okularet (2), indtil trådkorset er i fokus (2b).

Hvis du bruger synshjælpemidler, när du skyder, skal du justere fokus med briller eller kontaktlinser på.

1. Indstil først kikkertsigtet til højeste forstørrelse.
2. Indstil justeringsknappen til parallakse-kompensationen til uendelig ( ).
3. Se gennem kikkertsigtet på en farveneutral baggrund, f.eks. en hvid eller grå mur. Du kan blænde et evt. forstyrrende baggrundsbillede ud ved at dække linsen med en gennemskinnelig klud. Se gennem okularet, trådkorset skal være i fokus. Vær opmærksom på, at øjet efter ca. 2 sekunder begynder at kompensere for fokus. Dette fører til en forvanskning af fokusindstillingen. Du skal derfor altid kun se kort gennem okularet

og derefter kigge til siden i ca. 5-10 sekunder. Gentag evt. denne proces. Trådkorset skal være knivskarpt i fokus uden at anstrenge øjet.

1. For at indstille skal du gøre følgende: På grund af den måde, hvorpå øjet fungerer, når du fokuserer, opnår du normalt det bedst mulige resultat ved først at dreje okularet indad, indtil trådkorset bliver noget uskarpt (2a) og derefter dreje det ud, indtil trådkorset er i fokus (2b).

Når du har bragt trådkorset i fokus, skal du registrere okularets position til fremtidig brug.

Belysningen tændes ved at trække indstillingsknappen (1) ud. Når knappen (2) drejes til højre (med uret), øges lysstyrken. Når knappen drejes til venstre (mod uret), reduceres lysstyrken.

Reguleringen finder sted trinløst op til en minimums- eller maksimumsværdi og har intet mekanisk anslag. For at slukke for lyset skal du trykke på knappen til kikkertsigtet. Den indstillede lysstyrke forbliver gemt, selv om justeringsknappen (1) drejes, mens den er slukket. Når den tændes igen, vender belysningen tilbage til den tidligere indstillede lysstyrke.

Hvis justeringsknappen ikke betjenes i fire timer, mens den er tændt, slukker belysningen automatisk. Et svagt batteri er angivet ved, at det belyste trådkors blinker. Blinkene kan undertrykkes, hvis det ønskes: Tryk på justeringsknappen, og træk den ud

igen inden for 2 sekunder. Efter denne kvitteringsproces kan trådkorsbelysningen bruges uden yderligere blink, indtil den definitivt svigter. Efter at batteriet er udskiftet, eller belysningen er slukket, genaktiveres advarselsblinkene.

ZEISS LRP S5 kikkertsigter er udstyret med en bevægelsessensor for at maksimere batteriets levetid. Sensoren registrerer automatisk kikkertsigtets place-ring og slukker for belysningen, når våbenet vippes 45° sidelæns eller 70° horisontalt op eller ned. Så snart geværet er lagt an, tænder lyset automatisk igen med den tidligere indstillede lysstyrke.

Du kan tænde og slukke for denne funktion ved at dreje kikkertsigtet (nederste side vender opad) og trykke indstillingsknappen (1) ind og trække den ud igen tre gange i træk. Som bekræftelse blinker trådkorsbelysningen tre gange.

Bemærk: Fire timers standby-fasen gælder også under automatisk vinkelafbrydelse, dvs. kikkertsigtet tændes ikke igen efter 4 timer i skråtstillet tilstand.

Den diffraktive belysningsteknologi muliggør en meget høj lysstyrke og gør trådkorset meget tydeligt, selv i ekstremt stærkt dagslys. Hvis du bemærker en let forskydning i lysmarkeringen, når du lægger våbenet an under ugunstige forhold, skal du sørge for, at dit sigteøje befinder sig nøjagtigt på kikkertsigtets optiske akse. Dette er vigtigt for en præcis skudplacering.

Brugsanvisninger ZEISS LRP S5 318-50 | 525-56

Udskiftning af batteri

Isætning/udtagning af batteriet

Ved batteriskift (type CR 2032) skrues dækslet (1) af mod uret.

Batteriet isættes med pluspolen (+) opad. Skru derefter dækslet (2) på igen. Sørg for, at tætningsringen sidder rigtigt og er i god stand.

En beskadiget tætningsring skal udskiftes.

Bemærk: Hvis batteriet ikke skal anvendes i længe-re tid, skal det tages ud af kikkertsigtet.

ADVARSEL!

Overhold de vedlagte sikkerhedsinstruktioner og gældende forskrifter for håndtering af batterier og bortskaffelse heraf. Du kan også finde dem på: www.zeiss.com/cop/safety

Parallakse er den synlige forskydning af trådkorset i forhold til målet, mens øjet bevæger sig i forhold til kikkertsigtets udgangspupil. Dette skyldes det faktum, at mål og trådkors vises på forskellige billedplaner i kikkertsigtet.

Med parallakse-justeringen kan en parallakse-fejl elimineres ved at justere fokus. Parallakse opstår, när trådkorset bevæger sig let mod målet, när øjet bevæges horisontalt og vertikalt. Parallakse forår-sager derved sigtefejl.

Indstilling til eliminering af parallakse

Kontrollér dit kikkertsigte for parallakse ved at placere våbenet på en stabil skydestøtte og kigge på målpunktet igennem kikkertsigtet. For at eliminere parallaksen skal du dreje på justeringsknappen for parallakse-kompensationen, indtil trådkorset ikke længere bevæger sig i forhold til målpunktet, heller ikke ved mindre hovedbevægelser / ændring af øjet.

Inden montering af ZEISS kikkertsigtet skal du sørge for, at dit våben er afladet, låsen er åben, og kammeret er tomt.

Mangelfuld eller ukorrekt montering af kikkertsigtet kan forårsage betydelig materiel og personskade samt personskader med døden til følge.

Rekylen frigiver en masse energi og kan være farlig for skytten! Du skal derfor være helt sikker på, at monteringen sikrer størst mulig øjenafstand. Vær særlig opmærksom på denne advarsel, når du skyder op ad bakke eller fra liggende position. Disse skydepositioner kan reducere øjenafstanden betydeligt.

Hvis du ikke er fortrolig med eller er usikker på følgende arbejde, anbefaler ZEISS, at du får dette udført af en bøssemager.

Montering og grundindstilling _ADVA

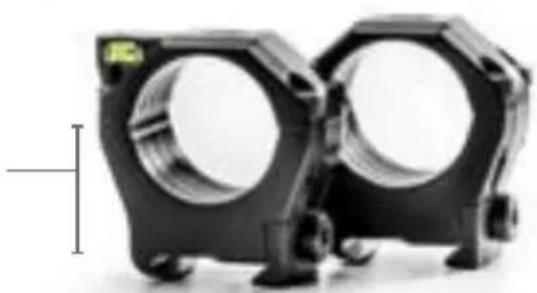

Valg af passende ringmontering (34 mm)

For at sikre, at våbenet og kikkertsigtet fungerer optimalt sammen som en enhed, anbefaler ZEISS følgende:

■ Brug af ringe og baser af høj kvalitet, der nøjagtigt matcher våbenet og kikkertsigtet, f.eks. ZEISS Precision Rings.

Montering af baserne på systemet

Fastgør baserne på systemet under overholdelse af producentens momentspecifikationer for fastgøringsskruerne. Sørg for, at fastgøringsskruerne og gevindhullerne er rene og fri for fedt og snavs.

Montering af ringene på baserne

Sørg for, at ringenes og rørets kontaktflader er rene og fri for fedt. Der må ikke være yderligere materiale mellem røret og ringens indvendige overflader.

Sørg for, at ringenes højde sikrer tilstrækkelig afstand mellem objektivet og løbet. Hvis du vil bruge et objektivdæksel eller en beskyttelseskappe, skal du sørge for ekstra afstand. Fastgør ringene til baserne i henhold til producentens anvisninger. Sørg for, at ringene ikke berører overgangene fra midterrøret til objektiv- og okularrøret. Sørg også for, at ringene ikke berører kikkertsigtets mellemstykke.

Montering af kikkertsigtet

1. Indstil kikkertsigtet til højeste forstørrelse for den første justering til våbenet. Indsæt kikkertsigtet i ringene så langt fremme som muligt. Stram ringforskruningerne let for at holde kikkertsigtet forsigtigt på plads. Det må ikke glide, men det skal stadig kunne bevæges frem og tilbage og drejes.

2. Læg våbenet an i din sædvanlige position. Flyt hovedet så langt fremad på skæftet, som du normalt har det i anlægsstilling. Skub nu kikkertsigtet langsomt bagud, indtil hele synsfeltet vises. ZEISS anbefaler at montere kikkertsigtet i denne position for at sikre maksimal øjenafstand.

∅jenafstand: \~8–10 cm / 3"-4"

Bemærk: Hvis du bruger tykt tøj, skal du muligvis justere monteringen af kikkertsigtet for at sikre maksimal øjenafstand.

Justering af trådkorset

For præcis skudplacering skal trådkorset og våbenet være vinkel- eller lodret i forhold til hinanden. Dette reducerer indstillingsfejl, der får større virkninger, efterhånden som afstanden til målet øges.

Trådkorsene i ZEISS kikkertsigter er justeret lodret i forhold til den flade underside af mellemstykket. For at justere trådkorset med en lodlinje skal du gøre følgende:

1. Under hele processen skal du forvisse dig om, at våbenet er afladet og hviler sikkert vandret på en geværstøtte eller en sandsæk.

2. Mens du lægger an, skal du gennem kikkertsigtet se på et lod eller en målskive med lodret markering i en anbefalet afstand på ca. 100 meter / yards.

3. Drej kikkertsigtet i ringene, indtil den vertikale linje på trådkorset er justeret med lodlinjen eller den lodrette markering på målskiven.

Når alt er justeret korrekt, skal du stramme ringforskruningerne jævnt for at fiksere kikkertsigtet i ringene.

Overhold det foreskrevne drejningsmoment, när ringforskruningerne strammes. Dit ZEISS kikkert-sigte bør nu være korrekt justeret og skydestabilt monteret.

Indskydning af kikkertsigtet

Indskydningen og justeringsmetoderne til optimal funktion af dit kikkertsigte med Ballistic Stop vises i en videovejledning, som du kan finde på YouTubekanalen ZEISS Hunting eller på www.zeiss.com/lrp-s5.

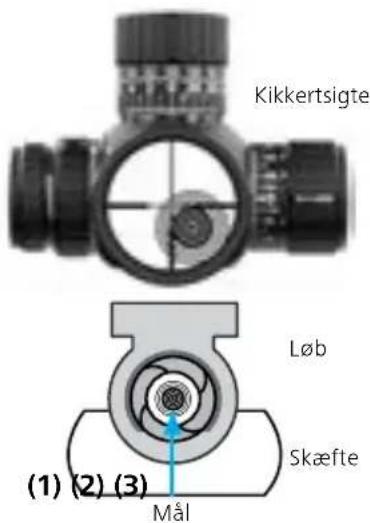

Kikkertsigte Løb Skæfte (1) (2) (3) Mål

1. Sørg for, at våbenet er afladet, og at der ikke er nogen patron i kammeret. Fastgør våbenet i en geværstøtte og fjern låsen.
2. Se fra bagstykket (1) gennem løbet og ret våbenet mod målpunktet. Dette skal være synligt midt i løbet. (2) Sørg for, at våbenet ikke længere bevæger sig. Justér trådkorset med højde- og sidejusteringstårnet (sidejusteringen skal være låst op, se side 240-241), indtil det flugter med målpunktet (3). Sørg hele tiden for, at målet kan ses centreret i løbet.

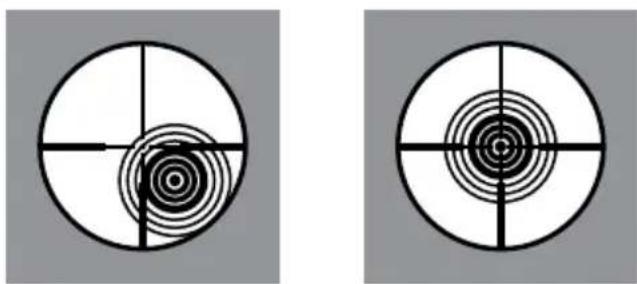

Centrér trådkorset på målpunktet med højde- og sidejusteringen. Målpunktet skal hele tiden være centreret i løbet.

1. Når du har justeret trådkorset i forhold til løbets akse, kan du begynde med indskydningen på 25, 50 eller 100 meter / yards. Hvis skuddet rammer skydeskiven, skal du bekræfte træfferne med 2-3 ekstra skud og fortsætte med trin 4. Gentag trin 2, hvis skuddet ikke rammer skydeskiven.
2. Sigt mod det målpunkt, der blev bestemt i trin 3, og centrér nu trådkorset midt i skudserien ved hjælp af højde- og sidejusteringen.

3. Bekræft antal træffere med endnu en skudserie på 2-3 skud. Hvis der er uoverensstemmelser, skal du om nødvendigt gentage trin 4 og 5, indtil midtpunktet for skudserien svarer til sigtepunktet. Efter indskydningen anbefaler ZEISS en afslutningsvis bekræftelse med 2-3 ekstra skud mod målet i den tilsvarende indskydningsafstand. Vær i den forbindelse også opmærksom på informationerne i "BEMÆRK" nedenfor.

4. a) Sæt højdejusteringen til nul, og indstil Ballistic Stop (se side 237).
   b) Sæt sidejusteringen til nul, og lås den (se side 241).

BEMÆRK: Dit sigtepunkt påvirkes af adskillige faktorer, som f.eks. ammunitionstype, lufttemperatur, løbets temperatur og vind. Sørg derfor for, at de omgivende forhold og de tekniske parametre forbliver de samme under indskydningen.

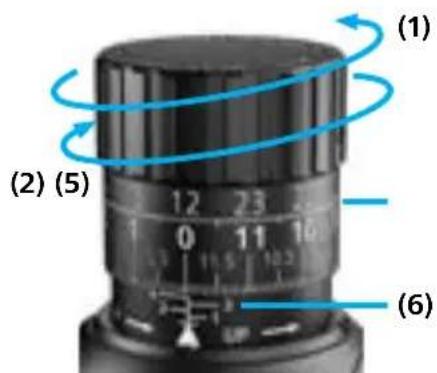

Højdejusteringstårn

Højdejusteringstårnet indeholder en mekanisk anordning, der bevæger trådkorset vertikalt på tværs af hele indstillingsområdet.

For at justere sigtepunktet opad (1) skal du dreje højdejusteringen mod uret; for at justere sigtpunktet nedad (2) skal du dreje højdejusteringen med uret.

Afhængigt af konfigurationen af dit kikkertsigte er

(1) (2) (5) 12 23 0 11 16 1 11.5 10.2 (6)

(3)

(4) 3 12 23 1 0 11 5 0.5 11.5 10.5 LIP

34 32 30 58 58 4 2 0 28 26 3 1 29 27 UP

MRAD-justeringstårn MOA-justeringstårn

indstillingsværdierne på justeringstårnet angivet i milliradianer (MRAD) (3) eller vinkelminutter (MOA, Minute Of Angle) (4).

Dobbeltskalaen muliggør hurtig optisk registrering af korte og lange skudafstande (5). Den respektive omdrejning af justeringstårnet er angivet med tallene 1 til 4 (6). Nulmarkeringen vises øverst i delta-indikatoren med et horisontalt hashtag.

ZEISS udstyrer eksklusivt kikkertsigter med MRAD højdejustering med et specielt mere udtalt klik ved hele MRAD-numre (MPC). Dette mere udtalte klik angiver følgeligt hver 10. klikjustering med et tydeligt mærkbart og hørbart klik.

ZEISS LRP S5-modeller leveres med følgende fabriks-indstillinger:

• Højdejusteringen befinder sig halvvejs på den samlede justeringsvej for trådkorset.
• Ballistic Stop er indstillet til det maksimale højde-justeringsområde.

Klikjusteringen svarer til følgende trin:

■ MRAD-justeringstårne = 0,1 MRAD pr. klik
■ MOA-justeringstårne = 0,25 MOA pr. klik

En komplet omdrejning svarer således til følgende justeringsvej:

■ MRAD-justeringstårne = 12 MRAD pr. omdrejning
■ MOA-justeringstårne = 30 MOA pr. omdrejning

Den samlede justeringsvej er:

■ MRAD-justeringstårne = 40,7 MRAD samlet højdejusteringsvej
■ MOA-justeringstårne = 140 MOA samlet højdejusteringsvej

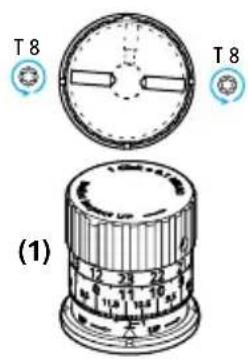

Indstilling af højdejusteringens Ballistic Stop

BEMÆRK A: Ballistic Stop står på "0", efter at det er blevet indstillet korrekt.

BEMÆRK B: Højdejusteringstårnet må ikke fjernes. Det må udelukkende løsnes for at justere Ballistic Stop.

BEMÆRK C: Forsøg aldrig at løsne de to åbent tilgængelige Torx T 8-klemskruer fra justeringstårnet. Justeringstårnene er designet således, at de to klemskruer monteres, så de forebygger tab.

BEMÆRK D: Forsøg aldrig at fjerne hætteskruen. Den skal forblive permanent installeret; der kræves ingen yderligere indstilling efter den første montering. Uautoriseret brug af denne skrue annullerer garantien.

TRIN 1: De følgende trin bygger på, at kikkertsigtet er indskudt på den ønskede indskydningsafstand, og at justeringstårnene er indstillet i overensstemmelse hermed. Det anbefales at fastgøre våbenet og kikkertsigtet, så unødvendig bevægelse undgås, og du har begge hænder fri.

Trin 2: Løsn BEGGE klemskruer med Torx-nøgle T 8 (1) en omgang mod uret. (2)

Bemærk: Sørg for, at højdejusteringstårnets mere udtalte klik stadig kan mærkes tydeligt, selv med korrekt løsnede klemskruer.

Hvis trin 2 blev udført korrekt, frakobles trådkorsjusteringen nu.

Trin 3: Tryk justeringstårnet fast og helt ned til anslag. (3)

Trin 5: De mekaniske anslag i justeringstårnet har nu mærkbar kontakt. Fortsæt med at holde justeringstårnet nede og sørg for, at det er mod anslag. Stram nu de to tidligere løsnede klemskruer igen med Torx-nøglen med uret, indtil modstand kan mærkes. (4) Når der mærkes modstand, skal du stramme skruerne, så de sidder godt fast på den indvendige mekanisme. Tilspændingsmomentet for klemskruerne (T 8) er 1,9 Nm eller 16,8 i lbs.

Trin 6: Det anbefales at kontrollere stopindstillingen, när du har udført disse trin. For at gøre dette skal du prøve at dreje højdejusteringstårnet forbi den nye Ballistic Stop-indstilling.

Højdejusteringstårnet bør ikke kunne drejes ud over den nye Ballistic Stop-indstilling. Højdejusteringstårnet skal stå fast i anslag; intet yderligere udtalt klik eller yderligere justering må kunne mærkes.

Trin 7: Efter korrekt indstilling af Ballistic Stop skal du kontrollere det korrekte sigtepunkt for våbenet ved at afgive 2 til 3 kontrolskud mod målet i den tilsvarende indskydningsafstand.

Bemærk: Hvis du vil kalibrere Ballistic Stop igen (f.eks. pga. skift af ammunition eller våben), skal du følge vejledningen nedenfor:

• Drej højdejusteringstårnet i urets retning til Ballistic Stop
• Løsn højdejusteringstårnets to skruer
• Træk højdeindstillingstårnet opefter til anslag
• Stram begge skruer
• Fortsæt som beskrevet i "Indskydning af kikkertsigtet" (se side 234)
• Indstil Ballistic Stop igen (se side 242, trin 2)

T 8 T 6

Sidejusteringstårnet indeholder en mekanisk anordning, der bevæger trådkorset horisontalt med to komplette omdrejninger over hele dets justeringsområde.

Justeringstårnet skal være LÅST OP for justering. For at justere sigtepunktet mod højre (1) skal du dreje justeringstårnet mod uret; for at justere sigtpunktet mod venstre (2) skal du dreje justeringstårnet med uret.

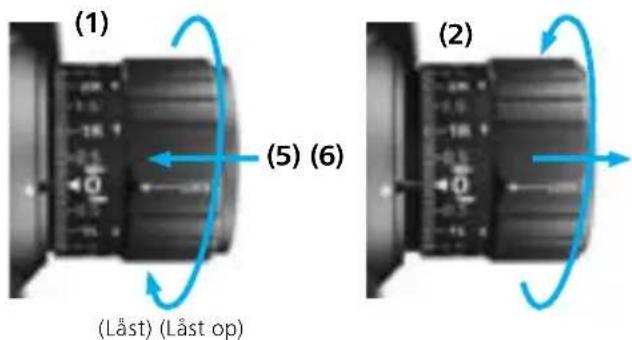

(1) (5) (6) (Låst) (Låst op) (2)

Afhængigt af konfigurationen af dit kikkertsigte er indstillingsværdierne på justeringstårnet angivet i milliradianer (MRAD) (3) eller vinkelminutter (MOA, Minute Of Angle) (4).

Låsefunktionen beskytter justeringstårnet mod utilsigtet justering; for at gøre dette skal du trykke låseringen (5) ind. For at justere justeringstårnet skal du låse det op ved at trække låseringen (6) ud.

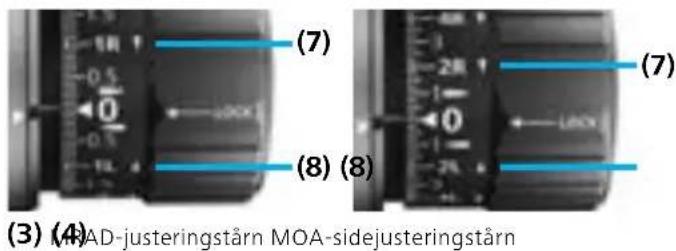

Pilene ved siden af markeringerne 'R' (7) og 'L' (8) viser, i hvilken retning justeringstårnet skal drejes for at justere sigtepunktet mod højre eller venstre.

ZEISS LRP S5-modeller leveres med følgende fabriksindstillinger:

• Sidejusteringen befinder sig halvvejs på den samlede justeringsvej for trådkorset.
• Låseringen er låst.

Klikjusteringen svarer til følgende trin:

■ MRAD-justeringstårne = 0,1 MRAD pr. klik
■ MOA-justeringstårne = 0,25 MOA pr. klik

En komplet omdrejning svarer således til følgende justeringsvej:

■ MRAD-justeringstårne = 12 MRAD pr. omdrejning
■ MOA-justeringstårne = 30 MOA pr. omdrejning

Den samlede justeringsvej er:

■ MRAD-justeringstårne = 17,5 MRAD samlet side-justeringsvej
■ MOA-justeringstårne = 60 MOA samlet sidejusteringsvej

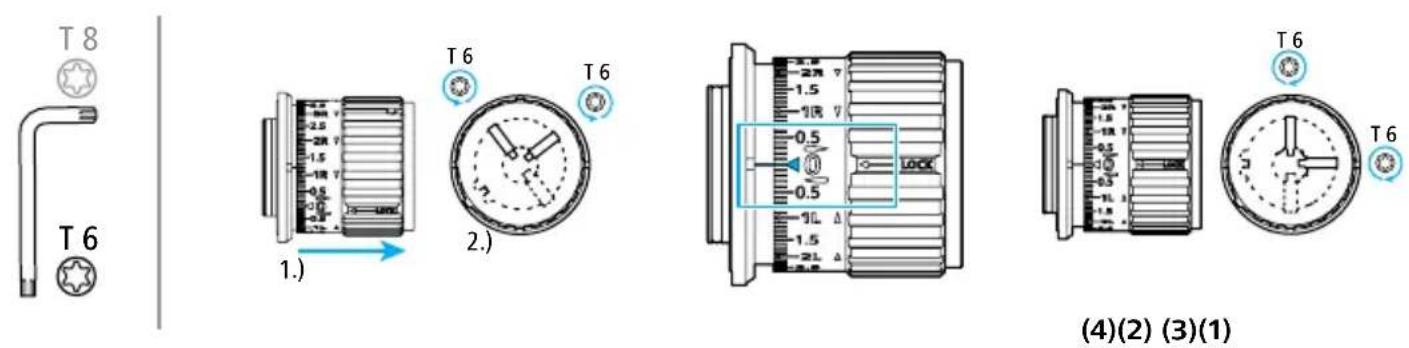

Nulstilling af sidejusteringstårnet (ELWT)

BEMÆRK A: Sidejusteringstårnet må ikke fjernes. Det må udelukkende løsnes for at indstille nulindstillingen.

BEMÆRK B: Forsøg aldrig at løsne de to åbent tilgængelige Torx T 6-klemskruer fra justeringstårnet. Justeringstårnene er designet således, at de to klemskruer monteres, så de forebygger tab.

BEMÆRK C: Forsøg aldrig at skrue stilleskruen af. Den skal forblive permanent installeret; der kræves ingen yderligere indstilling efter den første montering. Uautoriseret brug af denne skrue annullerer garantien.

TRIN 1: De følgende trin bygger på, at kikkertsigtet er indskudt på den ønskede indskydningsafstand, og at justeringstårnene er indstillet i overensstemmelse hermed. Det anbefales at fastgøre våbenet og kikkertsigtet, så unødvendig bevægelse undgås, og du har begge hænder fri.

Trin 2: Justeringstårnet skal være LÅST OP (2). Løsn BEGGE klemskruer med Torx-nøgle T 6 (1) en omgang mod uret. (2)

Bemærk: Sørg for, at sidejusteringstårnets mere udtalte klik stadig kan mærkes tydeligt, selv med korrekt løsnede klemskruer.

Hvis trin 2 blev udført korrekt, frakobles trådkorsjusteringen nu.

Trin 3: Drej låseringen, indtil det numeriske nul er på nulmarkeringen i delta-indikatoren. (3)

Trin 4: Fortsæt med at holde justeringstårnet i denne position og sørg for, at det ikke kommer ud af indstilling. Stram de to tidligere løsnede klemskruer med Torx-nøglen med uret, indtil modstand kan mærkes. (4) Når der mærkes modstand, skal du stramme skruerne, så de sidder godt fast på den indvendige mekanisme. Tilspændingsmomentet for klemskruerne (T 6) er 0,8 Nm eller 7,08 i lbs.

Trin 5: Det anbefales at kontrollere nulindstillingen, när du har udført dette trin. For at gøre dette skal du låse justeringstårnet ved at trykke låseringen ind. Prøv derefter at dreje justeringstårnet. Det må ikke kunne drejes i låst tilstand. Lås derefter justeringstårnet op ved at trække låseringen ud. Når det er låst op, skal det være muligt at justere trådkorset ved at dreje justeringstårnet frem og tilbage.
Trin 6: Når sidejusteringen er nulstillet korrekt, skal du kontrollere det korrekte sigtepunkt for våbenet ved at afgive 2 til 3 kontrolskud mod målet i den tilsvarende indskydningsafstand.

Trådkors ZF-MRi (FFP)

28 77 15 5 4 3 2 1 1 2 3 4 5 6 7 8 2 2 4 4 6 6 8 8

ZF-MRi = ZEISS Milliradian, illuminated, First Focal Plane (milliradian, belyst, første billedplan)

ZEISS LRP S5 318-50 525-56
Måleenhed MRAD
Linjetykkelse A 0,04		0,03
Afstand B 0,1
Afstand C 0,2
Afstand D 0,4
Afstand E 0,6
Afstand F 0,2
Afstand G 0,2
Afstand H 0,6
Punktstørrelse I	0,05	0,04
Afstand J	0,2
Afstand K	0,5
Afstand L	1,0
Standard talstørrelse M	0,3
Afstand N	0,5
Afstand O	0,2
Afstand P	0,2
Afstand Q	0,9
Afstand R	1,2
Afstand S	1,8

8 7 6 A (90° Angle) S R Q 10 10 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78

Forstørret visning til anskueliggørelse

Trådkors ZF-MOAi (FFP)

30 20 16 14 12 10 6 4 2 0 4 8 10 12 14 16 18 20 22 24 26 28 30

ZF-MOAi = ZEISS Minute of Angle, illuminated (First Focal Plane) (vinkelminutter, belyst, første billedplan)

ZEISS LRP S5 318-50 525-56
Måleenhed MOA
Linjetykkelse A	0,125 0,1
Afstand B	0,5
Afstand C	0,25
Afstand D	1,0
Afstand E	2,0
Afstand F	1,0
Afstand G	0,5
Afstand H	0,5
Standard talstørrelse I	0,75
10, 20, 30 talstørrelse J	1,0
Punktstørrelse K	0,125
Punktafstand L 2,0
Afstand M 1,5
Afstand omkring centerkors N 0,5
Afstand O 1,0
Afstand P 32
Afstand Q 2,0
Afstand R 3,0
Afstand S	4,0

A (90° Angle) R S Q 30 20 16 14 12 10 8 G F E D C B P A M H I J K L N C O N 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2

Forstørret visning til anskueliggørelse

Brugsanvisninger ZEISS LRP S5 318-50 | 525-56

Tilbehør

ZEISS Precision Rings med integreret vaterpas for at forhindre vipning

De ultralette ringe fra ZEISS lever op til standarderne MIL-STD 1913 og STANAG. De er fremstillet iht. de højeste standarder af de bedste materialer og med ekstremt lave tolerancer for at sikre maksimal sikkerhed og holdbarhed i brug. De er designet til langtrækkende våbensystemer og er lige så velegnede til højrehåndede og venstrehåndede skytter og tillader også tilpasning til dit dominerende øje. Vaterpasset er synligt, når du lægger an, men forstyrrer ikke. Omhyggeligt designede, slanke og ultralette monteringsringe til de højeste belastninger inden for jagt og sport.

Ringhøjdemålene måles mellem oversidenafmonteringsskinnen og ringhullets midterlinje.

Til ZEISS LRP S5 kikkertsigte er en ringdiameter på 34 mm påkrævet.

Integreret nedre rekyldæmper for højeste præcision og skydestabilitet selv med de tungeste kalibre.

Hardcase etui

Inkluderet i leverancen, med Torx ®-Bits T15 og T25.

Vaterpas

Integreret vaterpas i den øverste halvdel af ringen for at forhindre vipning.

Superlet

Vægt ca. 125 g/4,4 oz med skruer (30 mm, lav monteringshøjde).

Højstyrkemateriale

Aluminium 7075-T6, hærdet og anodiseret med 30 mikron, mat sort.

Stor fastspændingsflade

Stor fastspændingsflade til sikker montering af tunge kikkertsigter, selv til rekylerende våben med tunge kalibre.

Modlysblænde 3"

Mat sort – hårdt anodiseret modlysblænde. Dette ZEISS tilbehør beskytter mod lysspredning under observation og skydning. Modlysblænden skrues simpelthen på objektivet.

Det nedklappelige objektiv-dæksel skrues simpelthen fast på objektivet eller modlysblænden.

Justeringshåndtag til forstørrelse, när det skal gøres hurtigt.

Sørg for, at dit ZEISS kikkertsigte ikke udsættes for ekstrem varme i lang tid, som f.eks. på solrige dage inde i et køretøj.

Dit ZEISS kikkertsigte er designet og fremstillet til at være en pålidelig ledsager for dig i mange år fremover. Den bedste måde at beskytte din værdifulde optiske enhed, når den ikke er i brug, er at bruge et passende objektivdæksel. For at beskytte dit kikkertsigte anbefaler ZEISS også kraftigt, at du altid holder produktet rent og fri for skadelige forurenende stoffer som sand, jord, saltvand eller andre stoffer.

Rengøring af dit ZEISS kikkertsigte på ydersiden

Et stærkt snavset kikkertsigte kan skylles under lunkent, rindende vand og derefter tørres af med en blød, ren klud. Brug ikke stærke opløsningsmidler til rengøring af dit kikkertsigte eller linserne. Brug af opløsningsmidler annullerer garantien.

ZEISS LotuTec®-belægning

Dit kikkertsigte er forsynet med ZEISS LotuTec ^® -belægningen. Den effektive beskyttelsesbelægning til linseoverfladerne giver en særligt glat overflade og reducerer tilsmudsningen af linsen markant på grund af den kraftige perlende effekt, der er forbundet hermed. Alle typer tilsmudsninger sætter sig ikke så nemt fast og kan fjernes hurtigt og let, og uden at der dannes striber. LotuTec ^® belægningen er modstandsdygtig og slidstærk.

ZEISS 30 DISPLAY CLEAN ZEISS ZEISS

Rengøring af linserne

ZEISS anbefaler, at du plejer linserne i dit kikkert-sigte med originale ZEISS rengøringsopløsninger til linser.

Langtidsopbevaring

Hvis kikkertsigtet ikke bruges i lang tid, anbefaler ZEISS, at batteriet fjernes fra kikkertsigtet.

Opbevar kikkertsigtet på et køligt, tørt, rent og forureningsfrit sted.

Brugsanvisninger ZEISS LRP S5 318-50 | 525-56

Hvis du har spørgsmål om service eller ønsker at downloade garantibetingelserne, kan du besøge vores websted: www.zeiss.com/cop/warranty

For servicehenvendelser eller et gratis eksemplar af garantibetingelserne, der er gyldige for dit område, bedes du kontakte:

ZEISS kundeservice

Zeiss Sports Optics GmbH

Gloelstr. 3 – 5, D-35576 Wetzlar, Tyskland

Telefon [phone]

E-mail [e-mail]

ZEISS Customer Service USA

Carl Zeiss SBE, LLC

Consumer Products

Gloelstr. 3 – 5, 35576 Wetzlar, Tyskland

Telefon [phone]

E-post [e-mail]

ZEISS Customer Service USA

Carl Zeiss SBE, LLC

Consumer Products
